Page 241 of 297

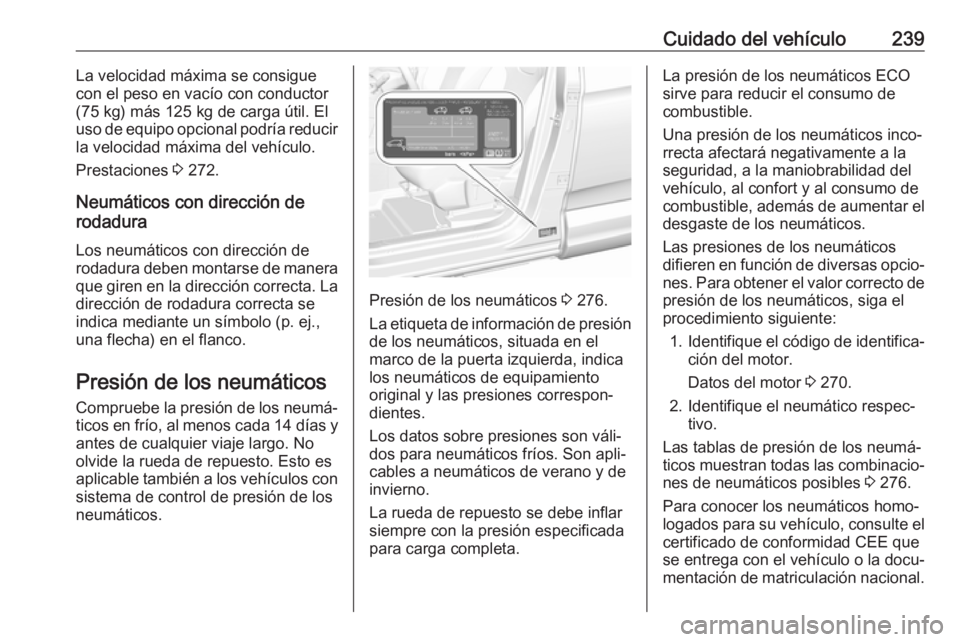

Cuidado del vehículo239La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 272.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se
indica mediante un símbolo (p. ej.,
una flecha) en el flanco.
Presión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de los
neumáticos.
Presión de los neumáticos 3 276.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta izquierda, indica
los neumáticos de equipamiento
original y las presiones correspon‐
dientes.
Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos
difieren en función de diversas opcio‐ nes. Para obtener el valor correcto de
presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el código de identifica‐
ción del motor.
Datos del motor 3 270.
2. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐ ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 276.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
Page 242 of 297

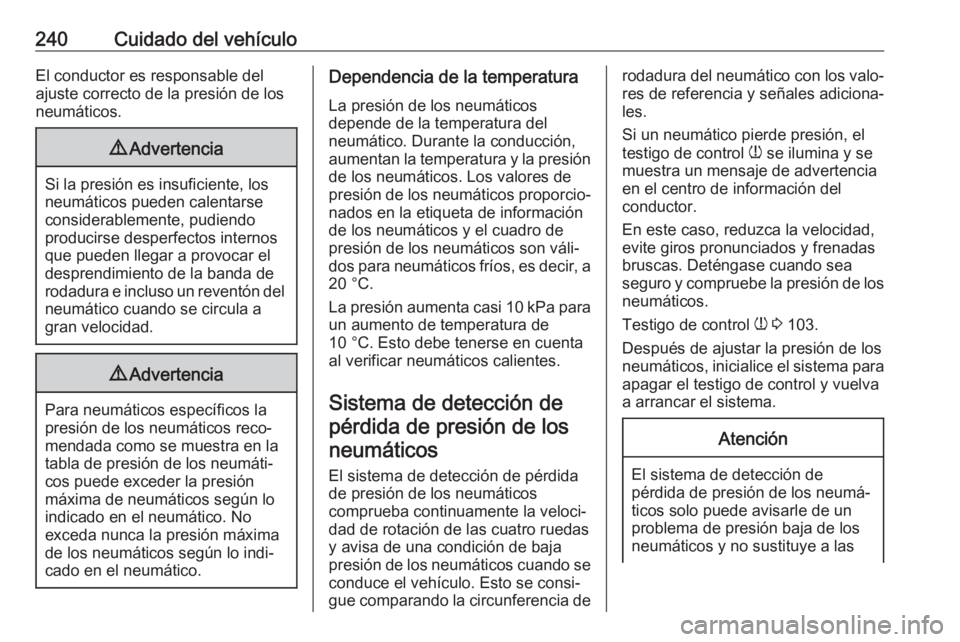

240Cuidado del vehículoEl conductor es responsable delajuste correcto de la presión de los
neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
9 Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión
máxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.
Dependencia de la temperatura
La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐ nados en la etiqueta de información
de los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
Sistema de detección de
pérdida de presión de los
neumáticos
El sistema de detección de pérdida
de presión de los neumáticos
comprueba continuamente la veloci‐
dad de rotación de las cuatro ruedas
y avisa de una condición de baja
presión de los neumáticos cuando se
conduce el vehículo. Esto se consi‐
gue comparando la circunferencia derodadura del neumático con los valo‐
res de referencia y señales adiciona‐
les.
Si un neumático pierde presión, el
testigo de control w se ilumina y se
muestra un mensaje de advertencia
en el centro de información del
conductor.
En este caso, reduzca la velocidad,
evite giros pronunciados y frenadas
bruscas. Deténgase cuando sea
seguro y compruebe la presión de los neumáticos.
Testigo de control w 3 103.
Después de ajustar la presión de los
neumáticos, inicialice el sistema para
apagar el testigo de control y vuelva
a arrancar el sistema.Atención
El sistema de detección de pérdida de presión de los neumá‐
ticos solo puede avisarle de un
problema de presión baja de los
neumáticos y no sustituye a las
Page 243 of 297
Cuidado del vehículo241tareas de mantenimiento de los
neumáticos por parte del conduc‐
tor.
En caso de una avería del sistema,
aparecerá un mensaje en el centro de
información del conductor. Ajuste la
presión de los neumáticos correcta y
reinicialice el sistema. Si la avería
continúa apareciendo, acuda a un
taller. El sistema no puede utilizarse
cuando el ABS o ESC tiene una
avería o cuando se utiliza una rueda
de repuesto temporal. Una vez
montado el neumático de carretera,
compruebe la presión de los neumá‐
ticos con los neumáticos fríos e inicia‐
lice el sistema.

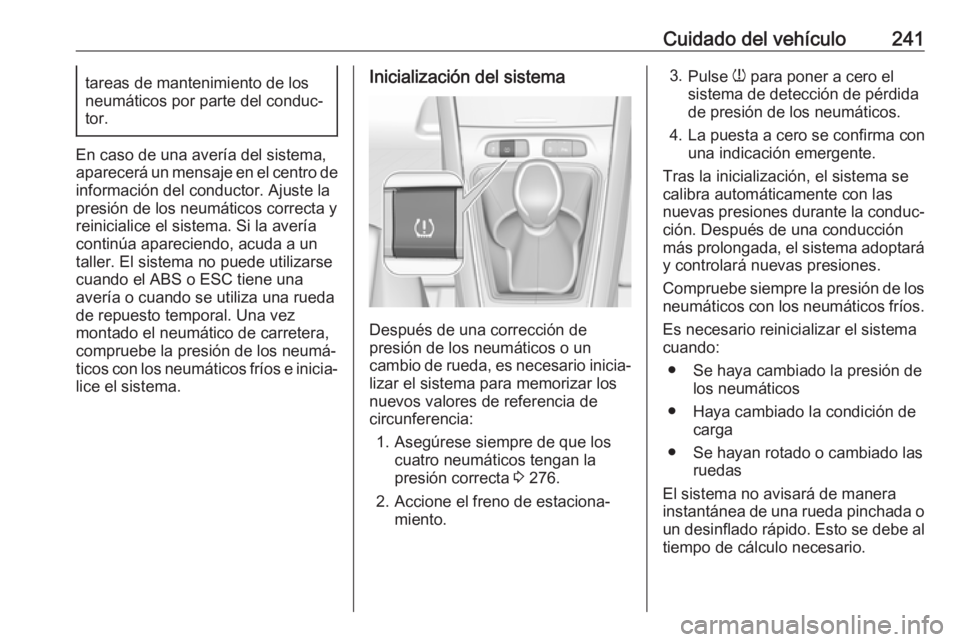

Inicialización del sistema
Después de una corrección de
presión de los neumáticos o un
cambio de rueda, es necesario inicia‐ lizar el sistema para memorizar los
nuevos valores de referencia de
circunferencia:
1. Asegúrese siempre de que los cuatro neumáticos tengan la
presión correcta 3 276.
2. Accione el freno de estaciona‐ miento.
3.Pulse w para poner a cero el
sistema de detección de pérdida
de presión de los neumáticos.
4. La puesta a cero se confirma con una indicación emergente.
Tras la inicialización, el sistema se
calibra automáticamente con las
nuevas presiones durante la conduc‐
ción. Después de una conducción
más prolongada, el sistema adoptará
y controlará nuevas presiones.
Compruebe siempre la presión de los neumáticos con los neumáticos fríos.
Es necesario reinicializar el sistema
cuando:
● Se haya cambiado la presión de los neumáticos
● Haya cambiado la condición de carga
● Se hayan rotado o cambiado las ruedas
El sistema no avisará de manera
instantánea de una rueda pinchada o un desinflado rápido. Esto se debe al
tiempo de cálculo necesario.
Page 244 of 297

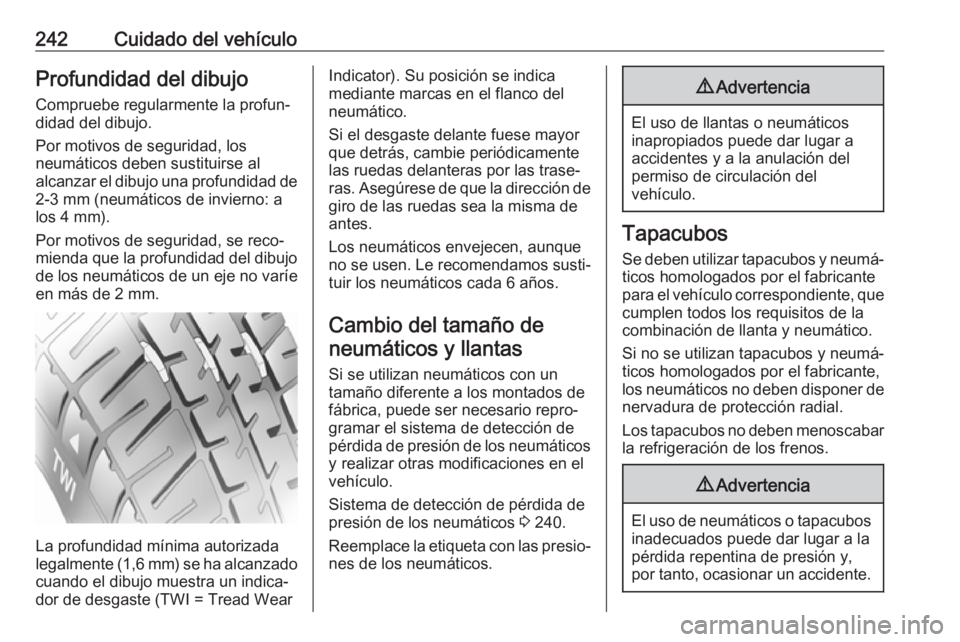

242Cuidado del vehículoProfundidad del dibujoCompruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de
2-3 mm (neumáticos de invierno: a
los 4 mm).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada
legalmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica
mediante marcas en el flanco del
neumático.
Si el desgaste delante fuese mayor
que detrás, cambie periódicamente
las ruedas delanteras por las trase‐
ras. Asegúrese de que la dirección de
giro de las ruedas sea la misma de
antes.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐ tuir los neumáticos cada 6 años.
Cambio del tamaño de neumáticos y llantas
Si se utilizan neumáticos con un
tamaño diferente a los montados de
fábrica, puede ser necesario repro‐
gramar el sistema de detección de
pérdida de presión de los neumáticos y realizar otras modificaciones en elvehículo.
Sistema de detección de pérdida de
presión de los neumáticos 3 240.
Reemplace la etiqueta con las presio‐ nes de los neumáticos.9 Advertencia
El uso de llantas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación del
vehículo.
Tapacubos
Se deben utilizar tapacubos y neumá‐
ticos homologados por el fabricante
para el vehículo correspondiente, que
cumplen todos los requisitos de la
combinación de llanta y neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.
9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Page 245 of 297
Cuidado del vehículo243Vehículos con llantas de acero: Si
utiliza tuercas de rueda antirrobo, no fije los tapacubos.

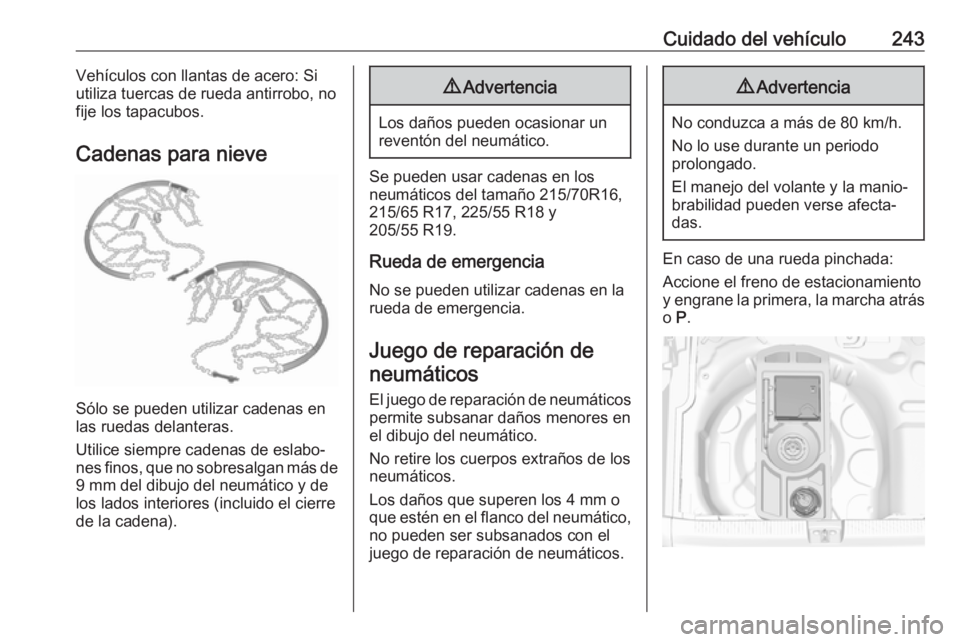

Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 9 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Se pueden usar cadenas en los
neumáticos del tamaño 215/70R16,
215/65 R17, 225/55 R18 y
205/55 R19.
Rueda de emergencia No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación deneumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.
9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo
prolongado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐
das.
En caso de una rueda pinchada:
Accione el freno de estacionamiento
y engrane la primera, la marcha atrás o P.
Page 246 of 297

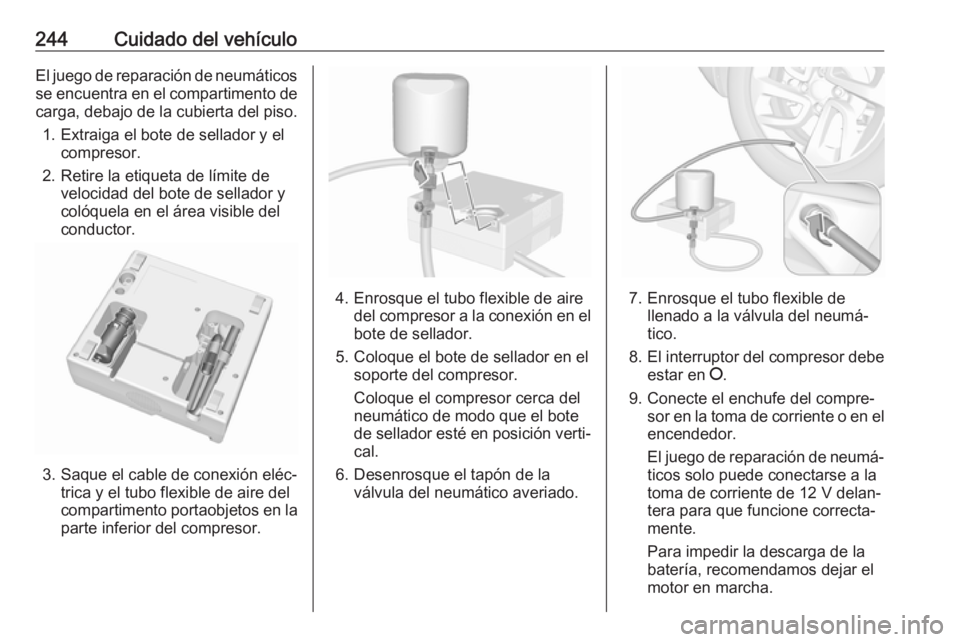

244Cuidado del vehículoEl juego de reparación de neumáticosse encuentra en el compartimento de
carga, debajo de la cubierta del piso.
1. Extraiga el bote de sellador y el compresor.
2. Retire la etiqueta de límite de velocidad del bote de sellador y
colóquela en el área visible del
conductor.
3. Saque el cable de conexión eléc‐ trica y el tubo flexible de aire del
compartimento portaobjetos en la
parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en el soporte del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la válvula del neumático averiado.7. Enrosque el tubo flexible dellenado a la válvula del neumá‐
tico.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐ sor en la toma de corriente o en el
encendedor.
El juego de reparación de neumá‐ ticos solo puede conectarse a la
toma de corriente de 12 V delan‐
tera para que funcione correcta‐
mente.
Para impedir la descarga de la
batería, recomendamos dejar el
motor en marcha.
Page 247 of 297
Cuidado del vehículo245

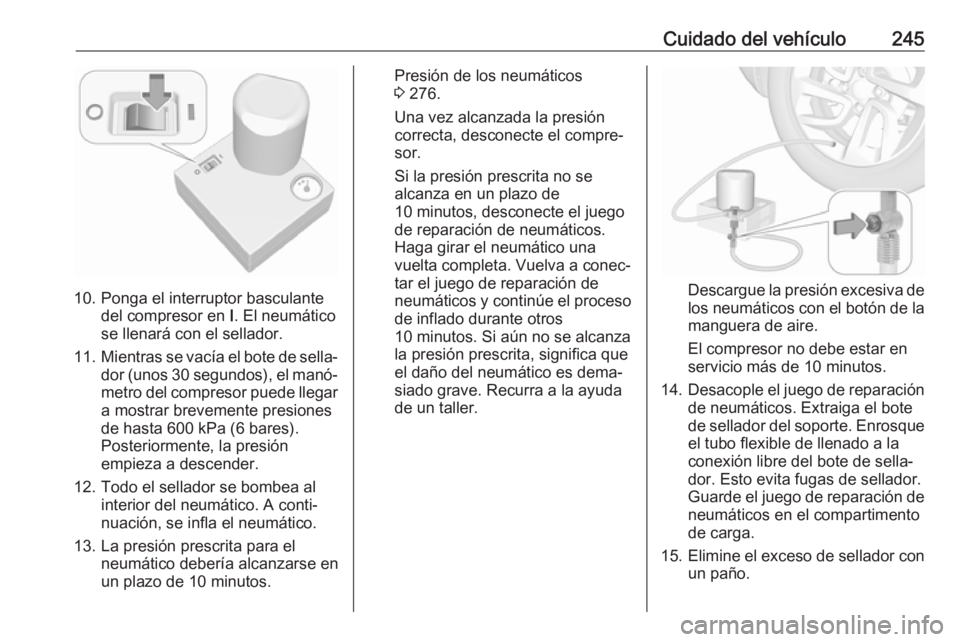

10. Ponga el interruptor basculantedel compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de sella‐
dor (unos 30 segundos), el manó‐ metro del compresor puede llegar
a mostrar brevemente presiones
de hasta 600 kPa (6 bares).
Posteriormente, la presión empieza a descender.
12. Todo el sellador se bombea al interior del neumático. A conti‐
nuación, se infla el neumático.
13. La presión prescrita para el neumático debería alcanzarse en
un plazo de 10 minutos.
Presión de los neumáticos
3 276.
Una vez alcanzada la presión
correcta, desconecte el compre‐
sor.
Si la presión prescrita no se
alcanza en un plazo de
10 minutos, desconecte el juego
de reparación de neumáticos.
Haga girar el neumático una
vuelta completa. Vuelva a conec‐
tar el juego de reparación de
neumáticos y continúe el proceso
de inflado durante otros
10 minutos. Si aún no se alcanza
la presión prescrita, significa que
el daño del neumático es dema‐
siado grave. Recurra a la ayuda
de un taller.
Descargue la presión excesiva de los neumáticos con el botón de la
manguera de aire.
El compresor no debe estar en
servicio más de 10 minutos.
14. Desacople el juego de reparación
de neumáticos. Extraiga el bote
de sellador del soporte. Enrosque el tubo flexible de llenado a la
conexión libre del bote de sella‐
dor. Esto evita fugas de sellador.
Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
15. Elimine el exceso de sellador con
un paño.

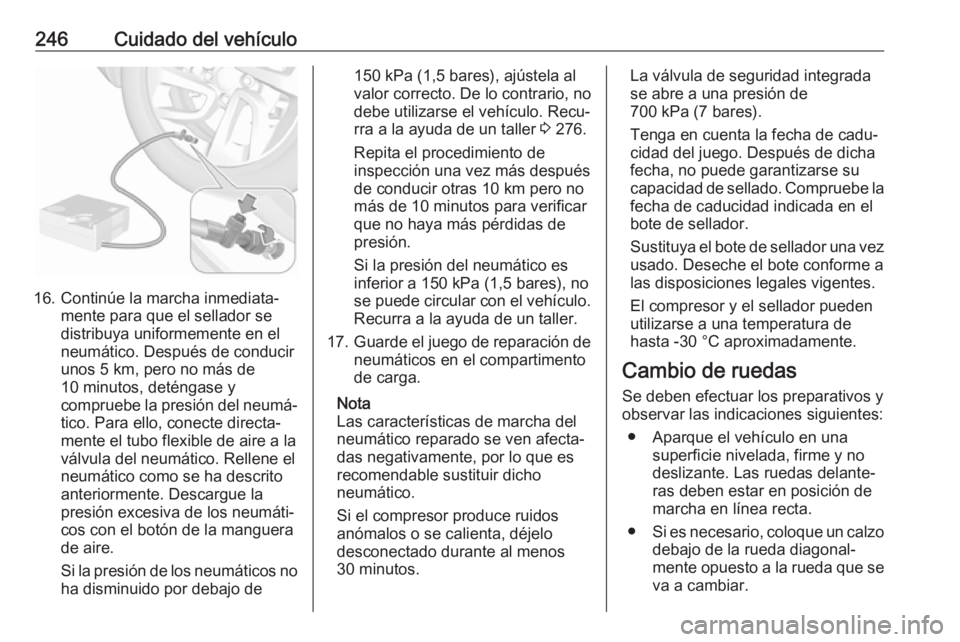

Page 248 of 297
246Cuidado del vehículo
16. Continúe la marcha inmediata‐mente para que el sellador se
distribuya uniformemente en el
neumático. Después de conducir
unos 5 km, pero no más de
10 minutos, deténgase y
compruebe la presión del neumá‐
tico. Para ello, conecte directa‐
mente el tubo flexible de aire a la
válvula del neumático. Rellene el
neumático como se ha descrito
anteriormente. Descargue la
presión excesiva de los neumáti‐
cos con el botón de la manguera
de aire.
Si la presión de los neumáticos no ha disminuido por debajo de
150 kPa (1,5 bares), ajústela al
valor correcto. De lo contrario, no
debe utilizarse el vehículo. Recu‐
rra a la ayuda de un taller 3 276.
Repita el procedimiento de
inspección una vez más después
de conducir otras 10 km pero no más de 10 minutos para verificar
que no haya más pérdidas de
presión.
Si la presión del neumático es
inferior a 150 kPa (1,5 bares), no
se puede circular con el vehículo. Recurra a la ayuda de un taller.
17. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es
recomendable sustituir dicho
neumático.
Si el compresor produce ruidos
anómalos o se calienta, déjelo
desconectado durante al menos 30 minutos.La válvula de seguridad integradase abre a una presión de
700 kPa (7 bares).
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su capacidad de sellado. Compruebe la fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Cambio de ruedas Se deben efectuar los preparativos y
observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Si es necesario, coloque un calzo
debajo de la rueda diagonal‐
mente opuesto a la rueda que se va a cambiar.

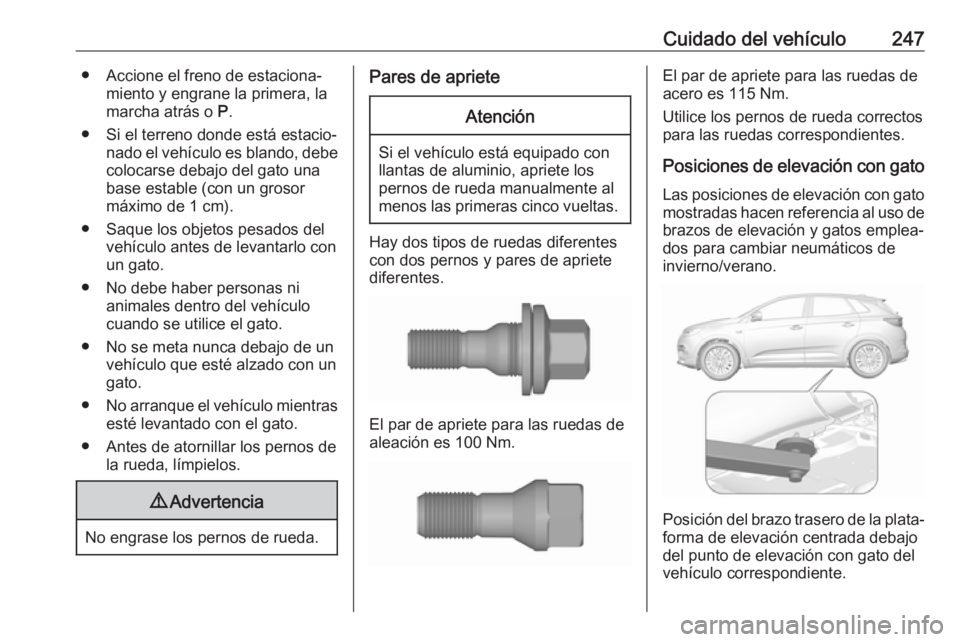

Page 249 of 297
Cuidado del vehículo247● Accione el freno de estaciona‐miento y engrane la primera, la
marcha atrás o P.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable (con un grosor
máximo de 1 cm).
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Antes de atornillar los pernos de la rueda, límpielos.9Advertencia
No engrase los pernos de rueda.
Pares de aprieteAtención
Si el vehículo está equipado con
llantas de aluminio, apriete los
pernos de rueda manualmente al
menos las primeras cinco vueltas.
Hay dos tipos de ruedas diferentes
con dos pernos y pares de apriete
diferentes.
El par de apriete para las ruedas de
aleación es 100 Nm.
El par de apriete para las ruedas de
acero es 115 Nm.
Utilice los pernos de rueda correctos
para las ruedas correspondientes.
Posiciones de elevación con gato
Las posiciones de elevación con gato mostradas hacen referencia al uso de
brazos de elevación y gatos emplea‐
dos para cambiar neumáticos de
invierno/verano.
Posición del brazo trasero de la plata‐
forma de elevación centrada debajo
del punto de elevación con gato del
vehículo correspondiente.

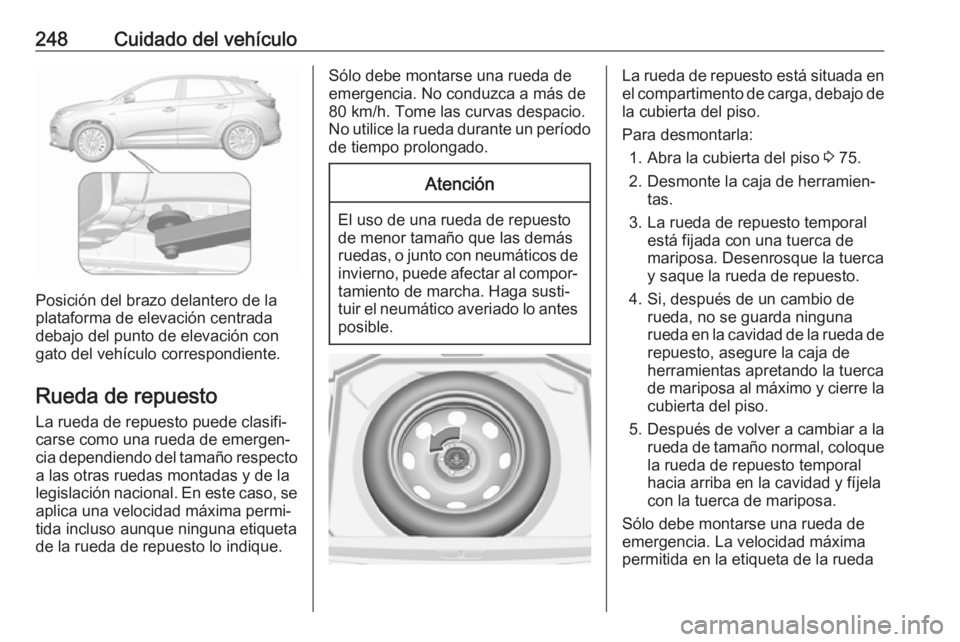

Page 250 of 297
248Cuidado del vehículo
Posición del brazo delantero de la
plataforma de elevación centrada
debajo del punto de elevación con
gato del vehículo correspondiente.
Rueda de repuesto La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto
a las otras ruedas montadas y de la
legislación nacional. En este caso, se aplica una velocidad máxima permi‐
tida incluso aunque ninguna etiqueta
de la rueda de repuesto lo indique.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐
tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso.
Para desmontarla: 1. Abra la cubierta del piso 3 75.
2. Desmonte la caja de herramien‐ tas.
3. La rueda de repuesto temporal está fijada con una tuerca de
mariposa. Desenrosque la tuerca
y saque la rueda de repuesto.
4. Si, después de un cambio de rueda, no se guarda ninguna
rueda en la cavidad de la rueda de
repuesto, asegure la caja de
herramientas apretando la tuerca
de mariposa al máximo y cierre la cubierta del piso.
5. Después de volver a cambiar a la
rueda de tamaño normal, coloquela rueda de repuesto temporal
hacia arriba en la cavidad y fíjela
con la tuerca de mariposa.
Sólo debe montarse una rueda de
emergencia. La velocidad máxima
permitida en la etiqueta de la rueda
