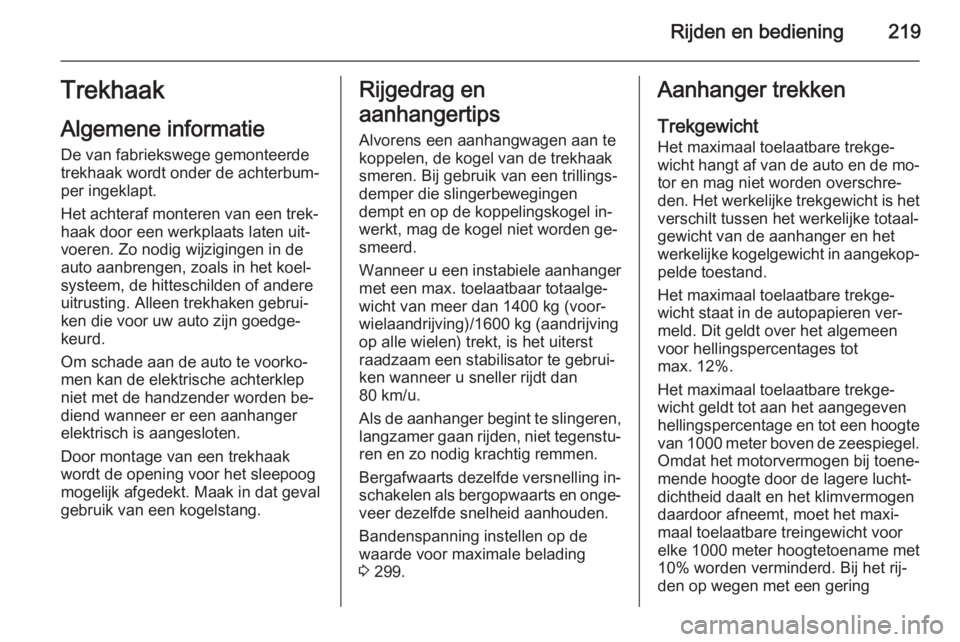

Rijden en bediening219TrekhaakAlgemene informatie
De van fabriekswege gemonteerde
trekhaak wordt onder de achterbum‐
per ingeklapt.
Het achteraf monteren van een trek‐
haak door een werkplaats laten uit‐
voeren. Zo nodig wijzigingen in de
auto aanbrengen, zoals in het koel‐
systeem, de hitteschilden of andere uitrusting. Alleen trekhaken gebrui‐
ken die voor uw auto zijn goedge‐
keurd.
Om schade aan de auto te voorko‐
men kan de elektrische achterklep
niet met de handzender worden be‐
diend wanneer er een aanhanger
elektrisch is aangesloten.
Door montage van een trekhaak
wordt de opening voor het sleepoog
mogelijk afgedekt. Maak in dat geval
gebruik van een kogelstang.Rijgedrag en
aanhangertips Alvorens een aanhangwagen aan te
koppelen, de kogel van de trekhaak
smeren. Bij gebruik van een trillings‐ demper die slingerbewegingen
dempt en op de koppelingskogel in‐ werkt, mag de kogel niet worden ge‐
smeerd.
Wanneer u een instabiele aanhanger met een max. toelaatbaar totaalge‐wicht van meer dan 1400 kg (voor‐wielaandrijving)/1600 kg (aandrijving
op alle wielen) trekt, is het uiterst
raadzaam een stabilisator te gebrui‐
ken wanneer u sneller rijdt dan
80 km/u.
Als de aanhanger begint te slingeren,
langzamer gaan rijden, niet tegenstu‐ ren en zo nodig krachtig remmen.
Bergafwaarts dezelfde versnelling in‐
schakelen als bergopwaarts en onge‐ veer dezelfde snelheid aanhouden.
Bandenspanning instellen op de
waarde voor maximale belading
3 299.Aanhanger trekken
Trekgewicht Het maximaal toelaatbare trekge‐
wicht hangt af van de auto en de mo‐
tor en mag niet worden overschre‐
den. Het werkelijke trekgewicht is het verschilt tussen het werkelijke totaal‐
gewicht van de aanhanger en het
werkelijke kogelgewicht in aangekop‐
pelde toestand.
Het maximaal toelaatbare trekge‐
wicht staat in de autopapieren ver‐
meld. Dit geldt over het algemeen
voor hellingspercentages tot
max. 12%.
Het maximaal toelaatbare trekge‐
wicht geldt tot aan het aangegeven
hellingspercentage en tot een hoogte van 1000 meter boven de zeespiegel.
Omdat het motorvermogen bij toene‐
mende hoogte door de lagere lucht‐
dichtheid daalt en het klimvermogen
daardoor afneemt, moet het maxi‐
maal toelaatbare treingewicht voor
elke 1000 meter hoogtetoename met
10% worden verminderd. Bij het rij‐
den op wegen met een gering

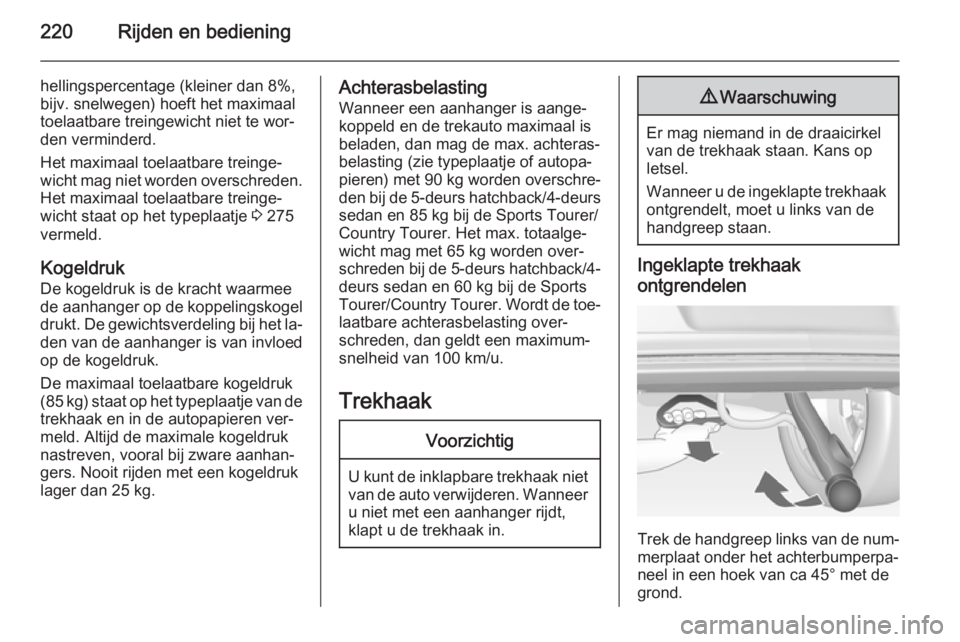

220Rijden en bediening
hellingspercentage (kleiner dan 8%,
bijv. snelwegen) hoeft het maximaal
toelaatbare treingewicht niet te wor‐
den verminderd.
Het maximaal toelaatbare treinge‐
wicht mag niet worden overschreden.
Het maximaal toelaatbare treinge‐
wicht staat op het typeplaatje 3 275
vermeld.
Kogeldruk
De kogeldruk is de kracht waarmee
de aanhanger op de koppelingskogel drukt. De gewichtsverdeling bij het la‐
den van de aanhanger is van invloed
op de kogeldruk.
De maximaal toelaatbare kogeldruk (85 kg) staat op het typeplaatje van de
trekhaak en in de autopapieren ver‐
meld. Altijd de maximale kogeldruk
nastreven, vooral bij zware aanhan‐
gers. Nooit rijden met een kogeldruk
lager dan 25 kg.Achterasbelasting
Wanneer een aanhanger is aange‐
koppeld en de trekauto maximaal is
beladen, dan mag de max. achteras‐ belasting (zie typeplaatje of autopa‐pieren) met 90 kg worden overschre‐
den bij de 5-deurs hatchback/4-deurs
sedan en 85 kg bij de Sports Tourer/
Country Tourer. Het max. totaalge‐
wicht mag met 65 kg worden over‐
schreden bij de 5-deurs hatchback/4- deurs sedan en 60 kg bij de Sports
Tourer/Country Tourer. Wordt de toe‐
laatbare achterasbelasting over‐
schreden, dan geldt een maximum‐
snelheid van 100 km/u.
TrekhaakVoorzichtig
U kunt de inklapbare trekhaak nietvan de auto verwijderen. Wanneeru niet met een aanhanger rijdt,
klapt u de trekhaak in.
9 Waarschuwing
Er mag niemand in de draaicirkel
van de trekhaak staan. Kans op
letsel.
Wanneer u de ingeklapte trekhaak ontgrendelt, moet u links van dehandgreep staan.
Ingeklapte trekhaak
ontgrendelen
Trek de handgreep links van de num‐
merplaat onder het achterbumperpa‐
neel in een hoek van ca 45° met de
grond.

Rijden en bediening221

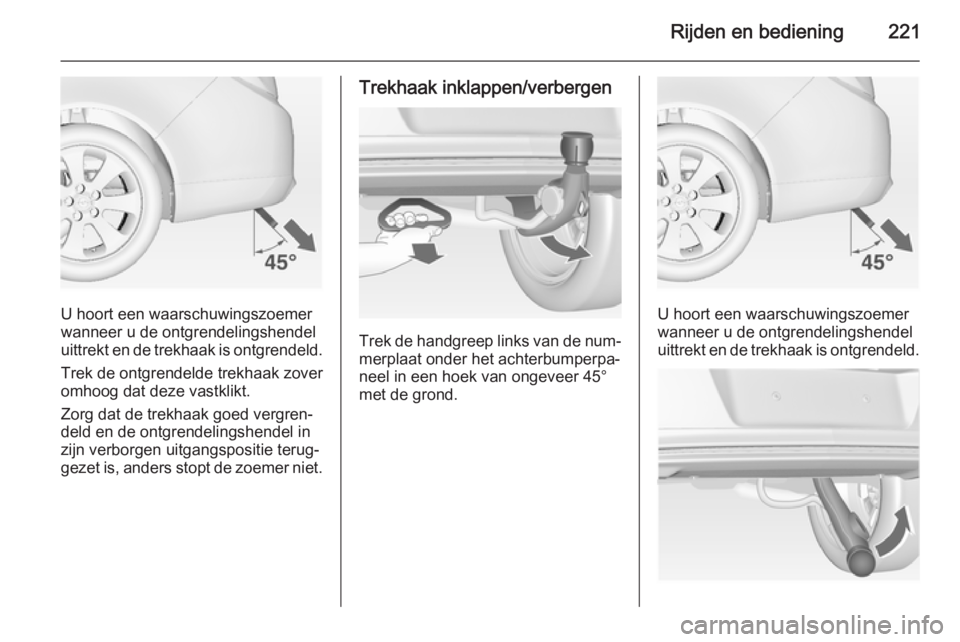

U hoort een waarschuwingszoemer
wanneer u de ontgrendelingshendel
uittrekt en de trekhaak is ontgrendeld.
Trek de ontgrendelde trekhaak zover
omhoog dat deze vastklikt.
Zorg dat de trekhaak goed vergren‐
deld en de ontgrendelingshendel in
zijn verborgen uitgangspositie terug‐
gezet is, anders stopt de zoemer niet.
Trekhaak inklappen/verbergen
Trek de handgreep links van de num‐
merplaat onder het achterbumperpa‐
neel in een hoek van ongeveer 45°
met de grond.
U hoort een waarschuwingszoemer
wanneer u de ontgrendelingshendel
uittrekt en de trekhaak is ontgrendeld.

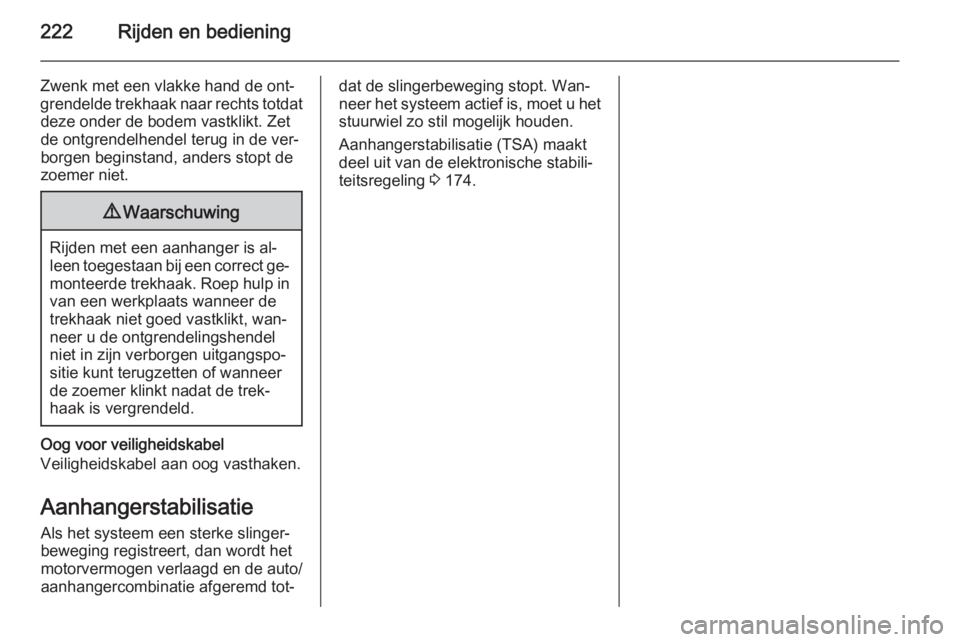

222Rijden en bediening
Zwenk met een vlakke hand de ont‐
grendelde trekhaak naar rechts totdat deze onder de bodem vastklikt. Zet
de ontgrendelhendel terug in de ver‐
borgen beginstand, anders stopt de
zoemer niet.9 Waarschuwing
Rijden met een aanhanger is al‐
leen toegestaan bij een correct ge‐ monteerde trekhaak. Roep hulp in
van een werkplaats wanneer de
trekhaak niet goed vastklikt, wan‐
neer u de ontgrendelingshendel
niet in zijn verborgen uitgangspo‐
sitie kunt terugzetten of wanneer
de zoemer klinkt nadat de trek‐
haak is vergrendeld.
Oog voor veiligheidskabel
Veiligheidskabel aan oog vasthaken.
Aanhangerstabilisatie
Als het systeem een sterke slinger‐
beweging registreert, dan wordt het
motorvermogen verlaagd en de auto/
aanhangercombinatie afgeremd tot‐
dat de slingerbeweging stopt. Wan‐
neer het systeem actief is, moet u het
stuurwiel zo stil mogelijk houden.
Aanhangerstabilisatie (TSA) maakt
deel uit van de elektronische stabili‐
teitsregeling 3 174.

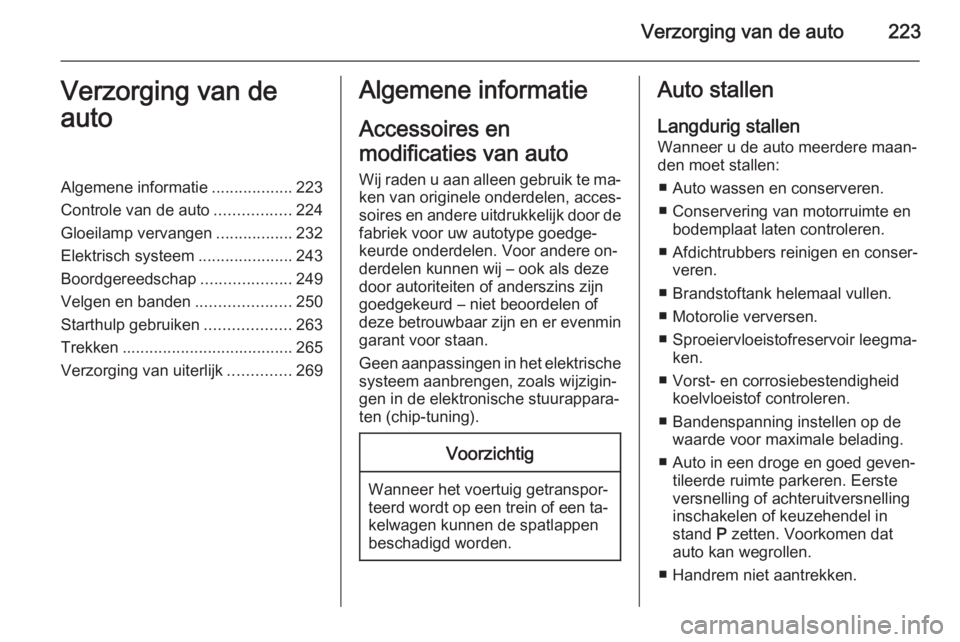

Verzorging van de auto223Verzorging van de
autoAlgemene informatie ..................223
Controle van de auto .................224
Gloeilamp vervangen .................232
Elektrisch systeem .....................243
Boordgereedschap ....................249
Velgen en banden .....................250
Starthulp gebruiken ...................263
Trekken ...................................... 265
Verzorging van uiterlijk ..............269Algemene informatie
Accessoires en
modificaties van auto
Wij raden u aan alleen gebruik te ma‐
ken van originele onderdelen, acces‐
soires en andere uitdrukkelijk door de
fabriek voor uw autotype goedge‐
keurde onderdelen. Voor andere on‐
derdelen kunnen wij – ook als deze
door autoriteiten of anderszins zijn
goedgekeurd – niet beoordelen of
deze betrouwbaar zijn en er evenmin garant voor staan.
Geen aanpassingen in het elektrische
systeem aanbrengen, zoals wijzigin‐
gen in de elektronische stuurappara‐
ten (chip-tuning).Voorzichtig
Wanneer het voertuig getranspor‐
teerd wordt op een trein of een ta‐ kelwagen kunnen de spatlappen
beschadigd worden.
Auto stallen
Langdurig stallen
Wanneer u de auto meerdere maan‐
den moet stallen:
■ Auto wassen en conserveren.
■ Conservering van motorruimte en bodemplaat laten controleren.
■ Afdichtrubbers reinigen en conser‐ veren.
■ Brandstoftank helemaal vullen. ■ Motorolie verversen.
■ Sproeiervloeistofreservoir leegma‐ ken.
■ Vorst- en corrosiebestendigheid koelvloeistof controleren.
■ Bandenspanning instellen op de waarde voor maximale belading.
■ Auto in een droge en goed geven‐ tileerde ruimte parkeren. Eerste
versnelling of achteruitversnelling
inschakelen of keuzehendel in
stand P zetten. Voorkomen dat
auto kan wegrollen.
■ Handrem niet aantrekken.

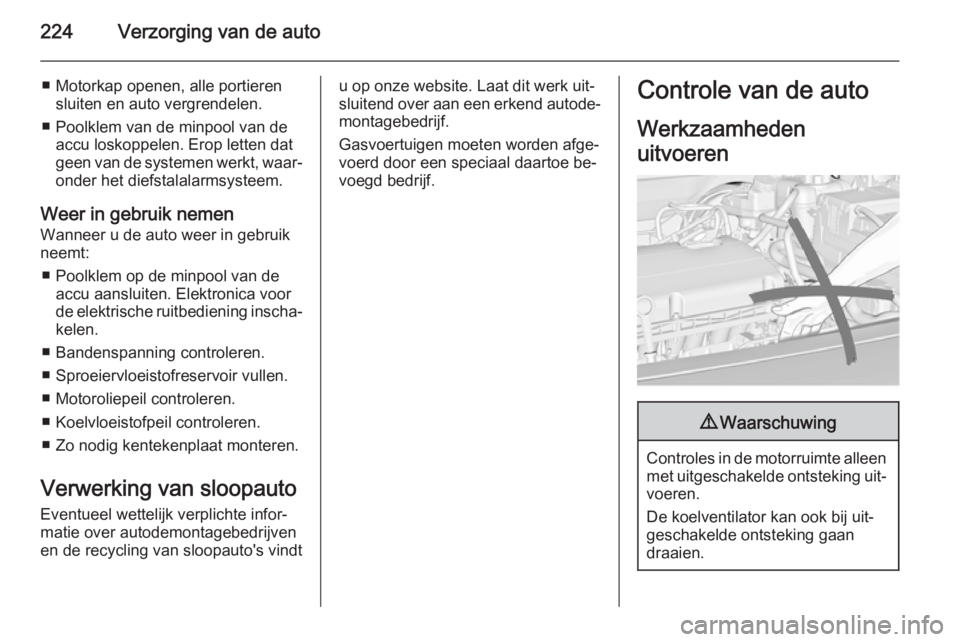

224Verzorging van de auto
■ Motorkap openen, alle portierensluiten en auto vergrendelen.
■ Poolklem van de minpool van de accu loskoppelen. Erop letten dat
geen van de systemen werkt, waar‐
onder het diefstalalarmsysteem.
Weer in gebruik nemen
Wanneer u de auto weer in gebruik
neemt:
■ Poolklem op de minpool van de accu aansluiten. Elektronica voorde elektrische ruitbediening inscha‐ kelen.
■ Bandenspanning controleren.
■ Sproeiervloeistofreservoir vullen.
■ Motoroliepeil controleren.
■ Koelvloeistofpeil controleren.
■ Zo nodig kentekenplaat monteren.
Verwerking van sloopauto
Eventueel wettelijk verplichte infor‐
matie over autodemontagebedrijven
en de recycling van sloopauto's vindtu op onze website. Laat dit werk uit‐
sluitend over aan een erkend autode‐ montagebedrijf.
Gasvoertuigen moeten worden afge‐ voerd door een speciaal daartoe be‐
voegd bedrijf.Controle van de auto
Werkzaamheden
uitvoeren9 Waarschuwing
Controles in de motorruimte alleen
met uitgeschakelde ontsteking uit‐ voeren.
De koelventilator kan ook bij uit‐
geschakelde ontsteking gaan
draaien.

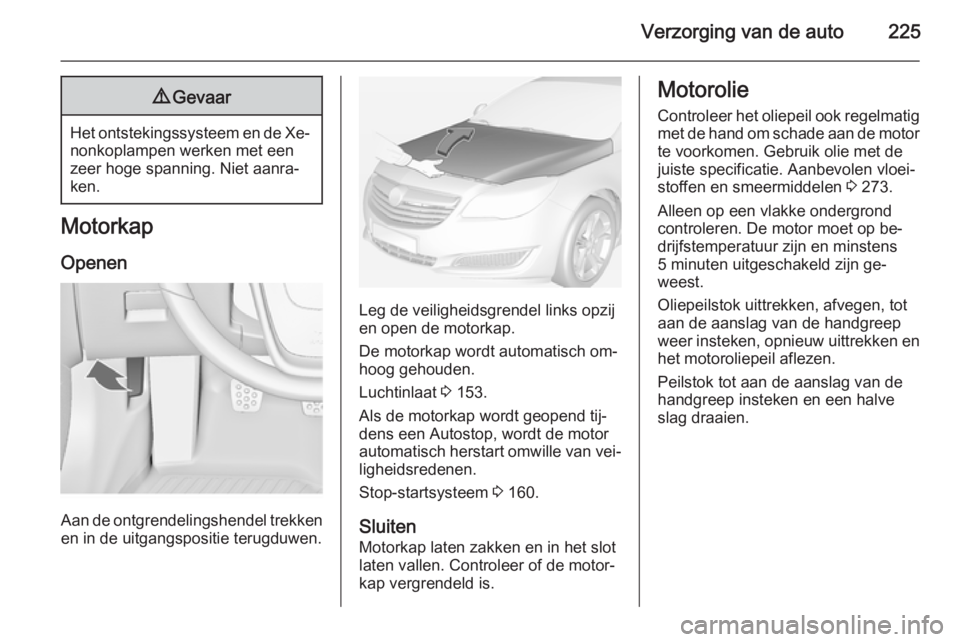

Verzorging van de auto2259Gevaar
Het ontstekingssysteem en de Xe‐
nonkoplampen werken met een
zeer hoge spanning. Niet aanra‐
ken.
Motorkap
Openen
Aan de ontgrendelingshendel trekkenen in de uitgangspositie terugduwen.
Leg de veiligheidsgrendel links opzij
en open de motorkap.
De motorkap wordt automatisch om‐
hoog gehouden.
Luchtinlaat 3 153.
Als de motorkap wordt geopend tij‐
dens een Autostop, wordt de motor automatisch herstart omwille van vei‐ ligheidsredenen.
Stop-startsysteem 3 160.
Sluiten
Motorkap laten zakken en in het slot
laten vallen. Controleer of de motor‐ kap vergrendeld is.
Motorolie
Controleer het oliepeil ook regelmatig met de hand om schade aan de motor
te voorkomen. Gebruik olie met de
juiste specificatie. Aanbevolen vloei‐
stoffen en smeermiddelen 3 273.
Alleen op een vlakke ondergrond
controleren. De motor moet op be‐
drijfstemperatuur zijn en minstens
5 minuten uitgeschakeld zijn ge‐
weest.
Oliepeilstok uittrekken, afvegen, tot
aan de aanslag van de handgreep
weer insteken, opnieuw uittrekken en
het motoroliepeil aflezen.
Peilstok tot aan de aanslag van de
handgreep insteken en een halve
slag draaien.

226Verzorging van de auto

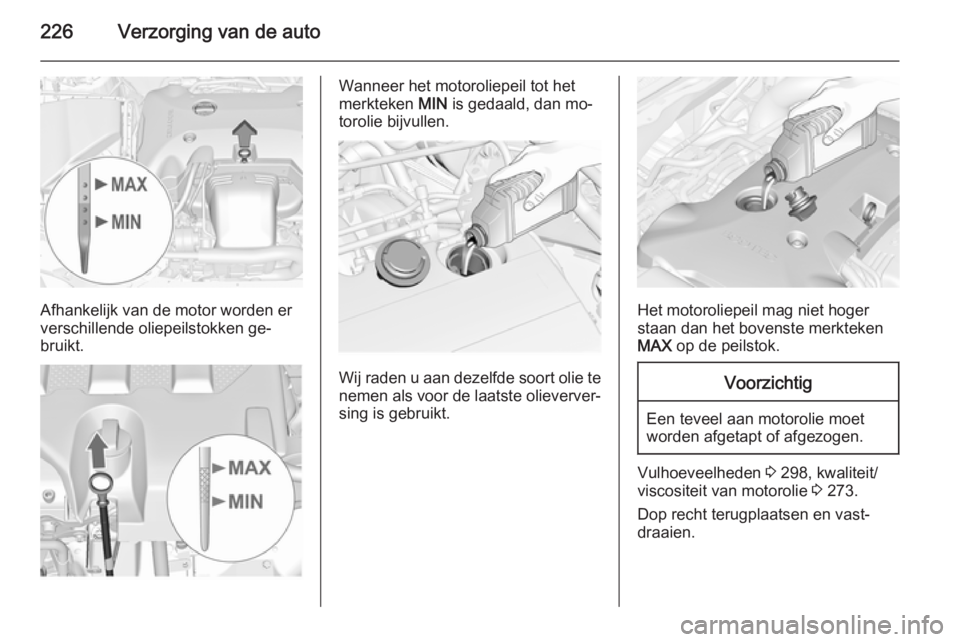

Afhankelijk van de motor worden er
verschillende oliepeilstokken ge‐ bruikt.
Wanneer het motoroliepeil tot het
merkteken MIN is gedaald, dan mo‐
torolie bijvullen.
Wij raden u aan dezelfde soort olie te nemen als voor de laatste olieverver‐
sing is gebruikt.
Het motoroliepeil mag niet hoger
staan dan het bovenste merkteken MAX op de peilstok.
Voorzichtig
Een teveel aan motorolie moet
worden afgetapt of afgezogen.
Vulhoeveelheden 3 298, kwaliteit/
viscositeit van motorolie 3 273.
Dop recht terugplaatsen en vast‐ draaien.

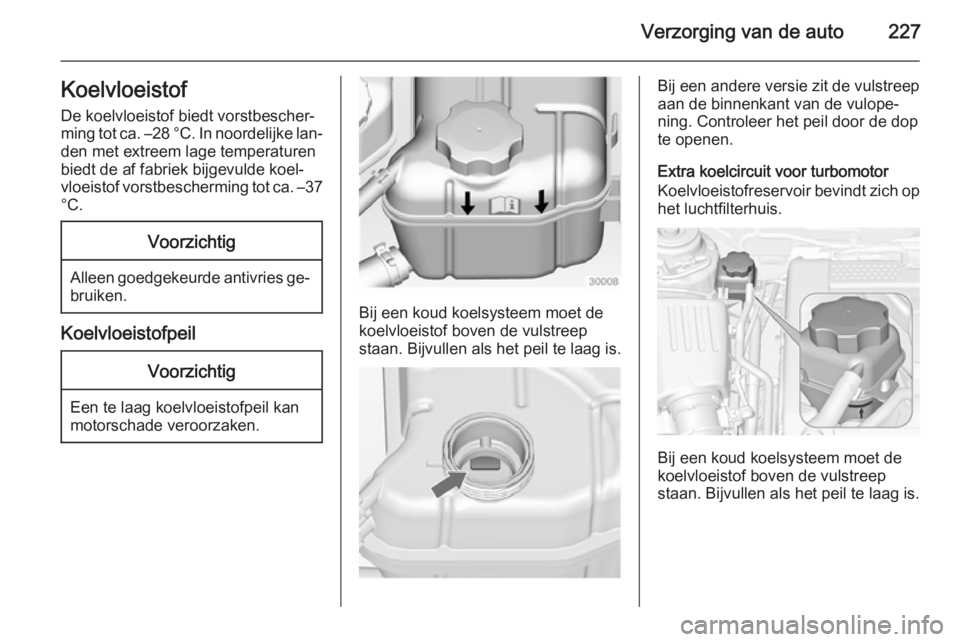

Verzorging van de auto227Koelvloeistof
De koelvloeistof biedt vorstbescher‐
ming tot ca. –28 °C. In noordelijke lan‐ den met extreem lage temperaturen
biedt de af fabriek bijgevulde koel‐
vloeistof vorstbescherming tot ca. –37
°C.Voorzichtig
Alleen goedgekeurde antivries ge‐ bruiken.
Koelvloeistofpeil
Voorzichtig
Een te laag koelvloeistofpeil kan
motorschade veroorzaken.
Bij een koud koelsysteem moet de koelvloeistof boven de vulstreep
staan. Bijvullen als het peil te laag is.
Bij een andere versie zit de vulstreep
aan de binnenkant van de vulope‐
ning. Controleer het peil door de dop
te openen.
Extra koelcircuit voor turbomotor
Koelvloeistofreservoir bevindt zich op
het luchtfilterhuis.
Bij een koud koelsysteem moet de
koelvloeistof boven de vulstreep staan. Bijvullen als het peil te laag is.

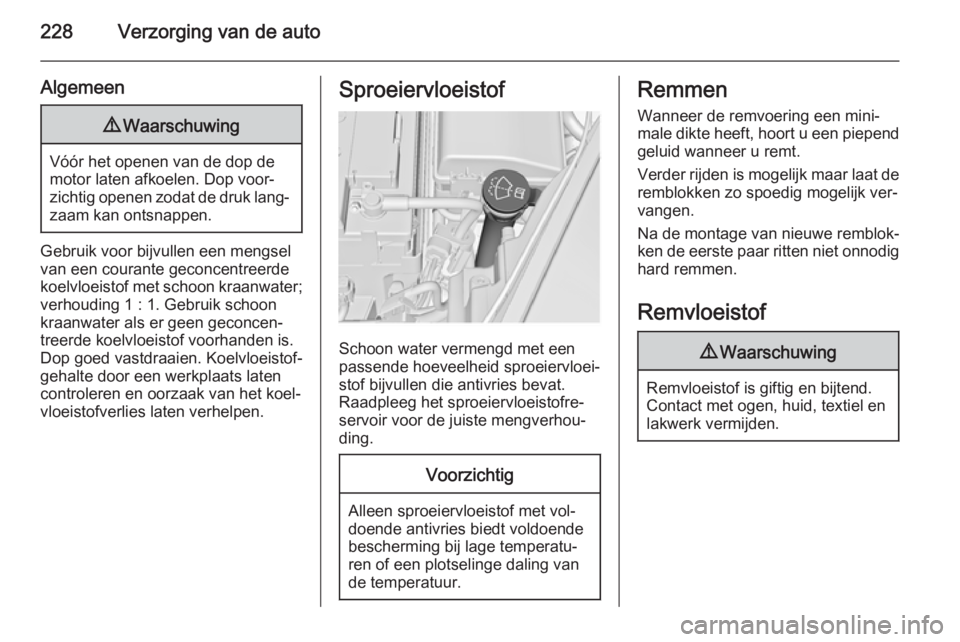

228Verzorging van de auto
Algemeen9Waarschuwing
Vóór het openen van de dop de
motor laten afkoelen. Dop voor‐
zichtig openen zodat de druk lang‐
zaam kan ontsnappen.
Gebruik voor bijvullen een mengsel
van een courante geconcentreerde
koelvloeistof met schoon kraanwater; verhouding 1 : 1. Gebruik schoon
kraanwater als er geen geconcen‐
treerde koelvloeistof voorhanden is.
Dop goed vastdraaien. Koelvloeistof‐
gehalte door een werkplaats laten
controleren en oorzaak van het koel‐
vloeistofverlies laten verhelpen.
Sproeiervloeistof
Schoon water vermengd met een
passende hoeveelheid sproeiervloei‐ stof bijvullen die antivries bevat.
Raadpleeg het sproeiervloeistofre‐
servoir voor de juiste mengverhou‐
ding.
Voorzichtig
Alleen sproeiervloeistof met vol‐
doende antivries biedt voldoende
bescherming bij lage temperatu‐
ren of een plotselinge daling van
de temperatuur.
Remmen
Wanneer de remvoering een mini‐
male dikte heeft, hoort u een piepend geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk ver‐
vangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
