OPEL INSIGNIA 2014 Manual de Instrucciones (in Spanish)
Manufacturer: OPEL, Model Year: 2014, Model line: INSIGNIA, Model: OPEL INSIGNIA 2014Pages: 345, tamaño PDF: 8.95 MB

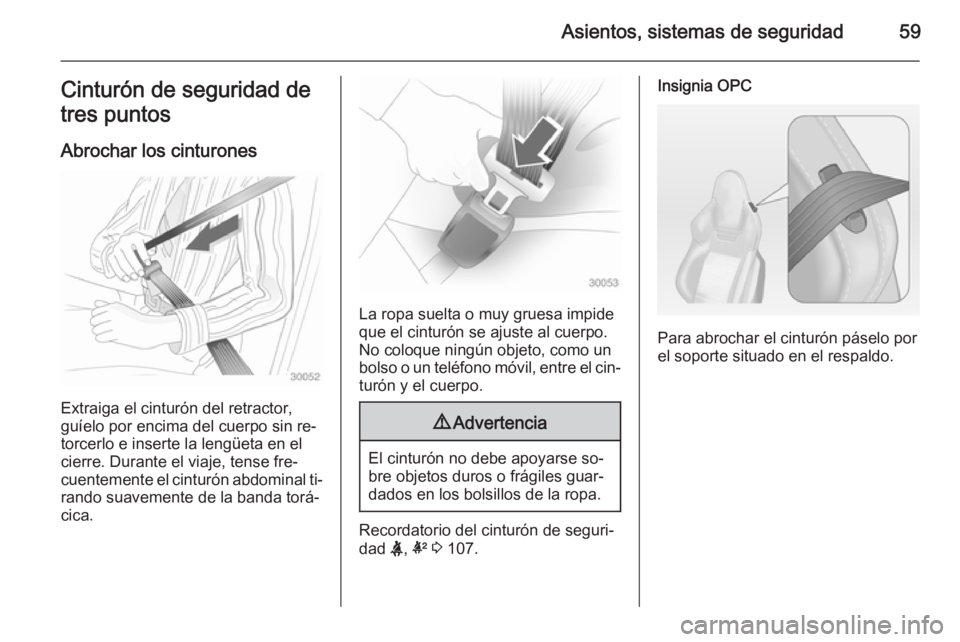

Page 61 of 345
Asientos, sistemas de seguridad59Cinturón de seguridad de
tres puntos
Abrochar los cinturones
Extraiga el cinturón del retractor,
guíelo por encima del cuerpo sin re‐ torcerlo e inserte la lengüeta en el
cierre. Durante el viaje, tense fre‐
cuentemente el cinturón abdominal ti‐
rando suavemente de la banda torá‐
cica.
La ropa suelta o muy gruesa impide
que el cinturón se ajuste al cuerpo. No coloque ningún objeto, como un
bolso o un teléfono móvil, entre el cin‐ turón y el cuerpo.
9 Advertencia
El cinturón no debe apoyarse so‐
bre objetos duros o frágiles guar‐
dados en los bolsillos de la ropa.
Recordatorio del cinturón de seguri‐
dad X, k 3 107.
Insignia OPC
Para abrochar el cinturón páselo por
el soporte situado en el respaldo.

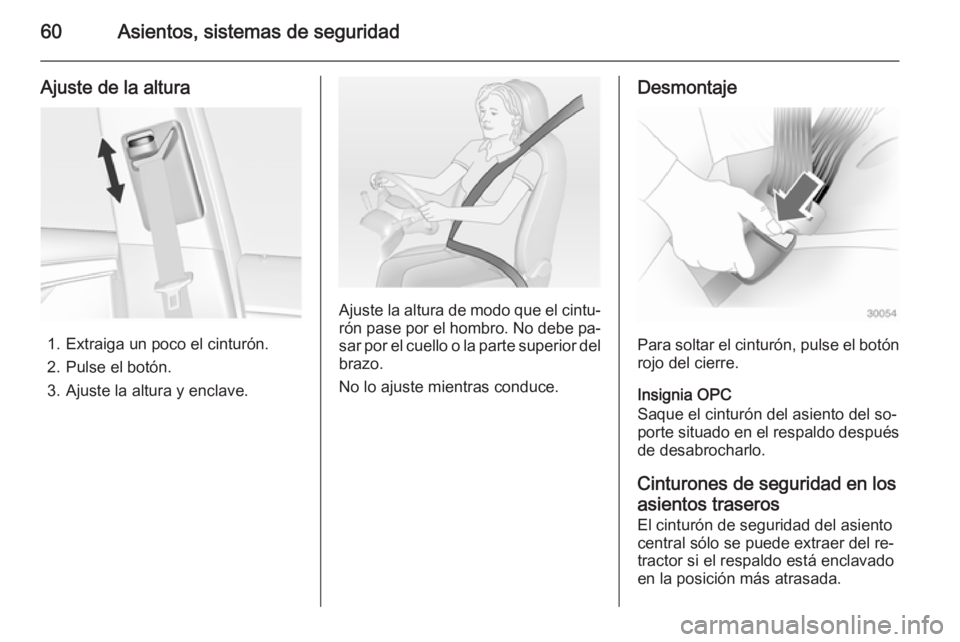

Page 62 of 345
60Asientos, sistemas de seguridad
Ajuste de la altura
1. Extraiga un poco el cinturón.
2. Pulse el botón.
3. Ajuste la altura y enclave.
Ajuste la altura de modo que el cintu‐ rón pase por el hombro. No debe pa‐
sar por el cuello o la parte superior del
brazo.
No lo ajuste mientras conduce.
Desmontaje
Para soltar el cinturón, pulse el botón rojo del cierre.
Insignia OPC
Saque el cinturón del asiento del so‐
porte situado en el respaldo después
de desabrocharlo.
Cinturones de seguridad en losasientos traseros
El cinturón de seguridad del asiento
central sólo se puede extraer del re‐
tractor si el respaldo está enclavado
en la posición más atrasada.

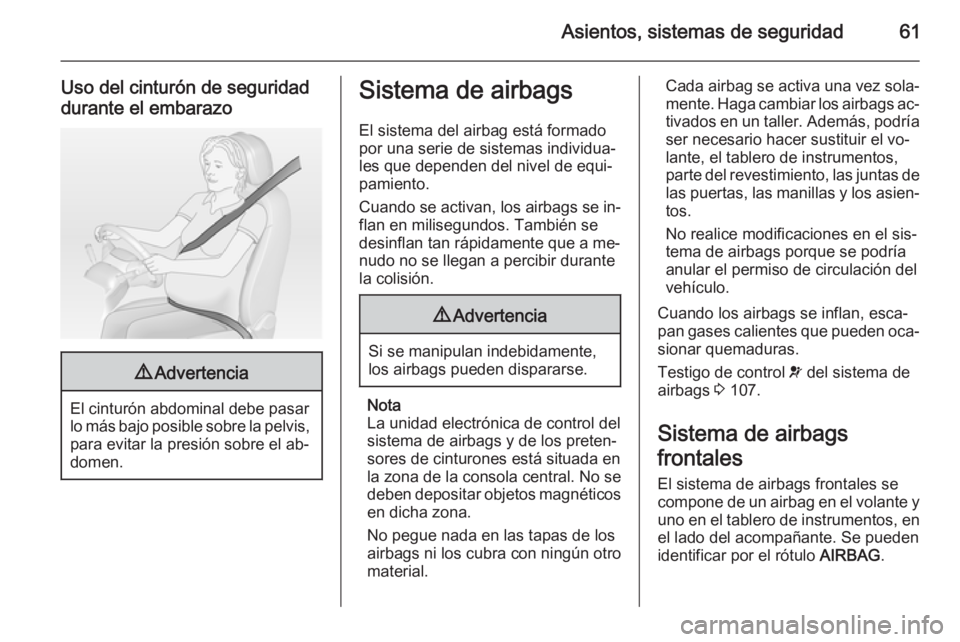

Page 63 of 345
Asientos, sistemas de seguridad61
Uso del cinturón de seguridad
durante el embarazo9 Advertencia
El cinturón abdominal debe pasar
lo más bajo posible sobre la pelvis, para evitar la presión sobre el ab‐
domen.
Sistema de airbags
El sistema del airbag está formado
por una serie de sistemas individua‐
les que dependen del nivel de equi‐
pamiento.
Cuando se activan, los airbags se in‐
flan en milisegundos. También se
desinflan tan rápidamente que a me‐
nudo no se llegan a percibir durante
la colisión.9 Advertencia
Si se manipulan indebidamente,
los airbags pueden dispararse.
Nota
La unidad electrónica de control del
sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos
en dicha zona.
No pegue nada en las tapas de los
airbags ni los cubra con ningún otro
material.
Cada airbag se activa una vez sola‐ mente. Haga cambiar los airbags ac‐
tivados en un taller. Además, podría ser necesario hacer sustituir el vo‐
lante, el tablero de instrumentos,
parte del revestimiento, las juntas de
las puertas, las manillas y los asien‐ tos.
No realice modificaciones en el sis‐
tema de airbags porque se podría anular el permiso de circulación del
vehículo.
Cuando los airbags se inflan, esca‐
pan gases calientes que pueden oca‐ sionar quemaduras.
Testigo de control v del sistema de
airbags 3 107.
Sistema de airbags
frontales El sistema de airbags frontales se
compone de un airbag en el volante y
uno en el tablero de instrumentos, en
el lado del acompañante. Se pueden
identificar por el rótulo AIRBAG.

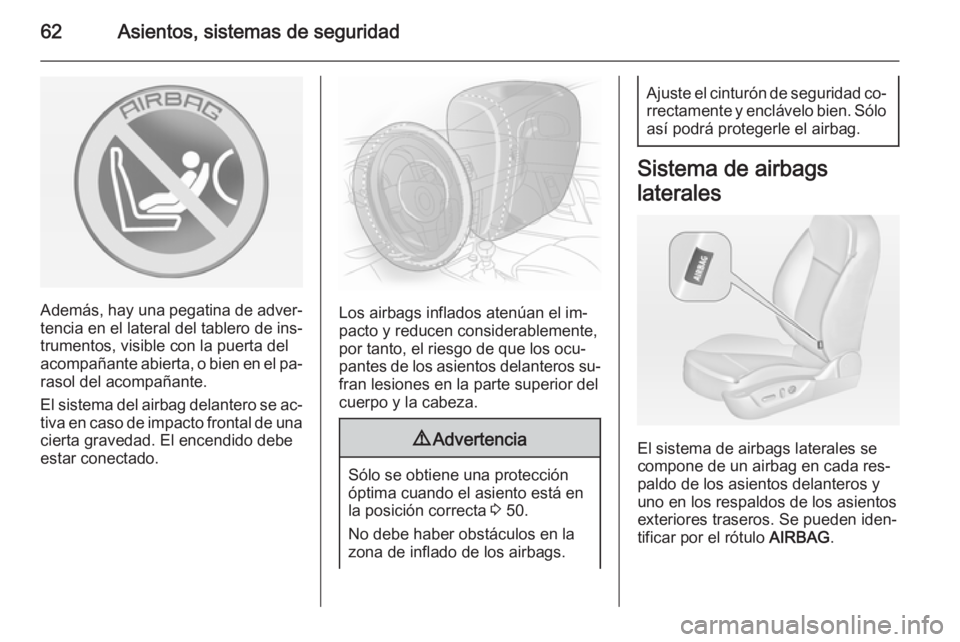

Page 64 of 345
62Asientos, sistemas de seguridad
Además, hay una pegatina de adver‐tencia en el lateral del tablero de ins‐
trumentos, visible con la puerta del
acompañante abierta, o bien en el pa‐
rasol del acompañante.
El sistema del airbag delantero se ac‐
tiva en caso de impacto frontal de una cierta gravedad. El encendido debe
estar conectado.Los airbags inflados atenúan el im‐
pacto y reducen considerablemente,
por tanto, el riesgo de que los ocu‐
pantes de los asientos delanteros su‐
fran lesiones en la parte superior del
cuerpo y la cabeza.
9 Advertencia
Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta 3 50.
No debe haber obstáculos en la
zona de inflado de los airbags.
Ajuste el cinturón de seguridad co‐ rrectamente y enclávelo bien. Sólo así podrá protegerle el airbag.
Sistema de airbags
laterales
El sistema de airbags laterales se
compone de un airbag en cada res‐ paldo de los asientos delanteros y
uno en los respaldos de los asientos
exteriores traseros. Se pueden iden‐
tificar por el rótulo AIRBAG.

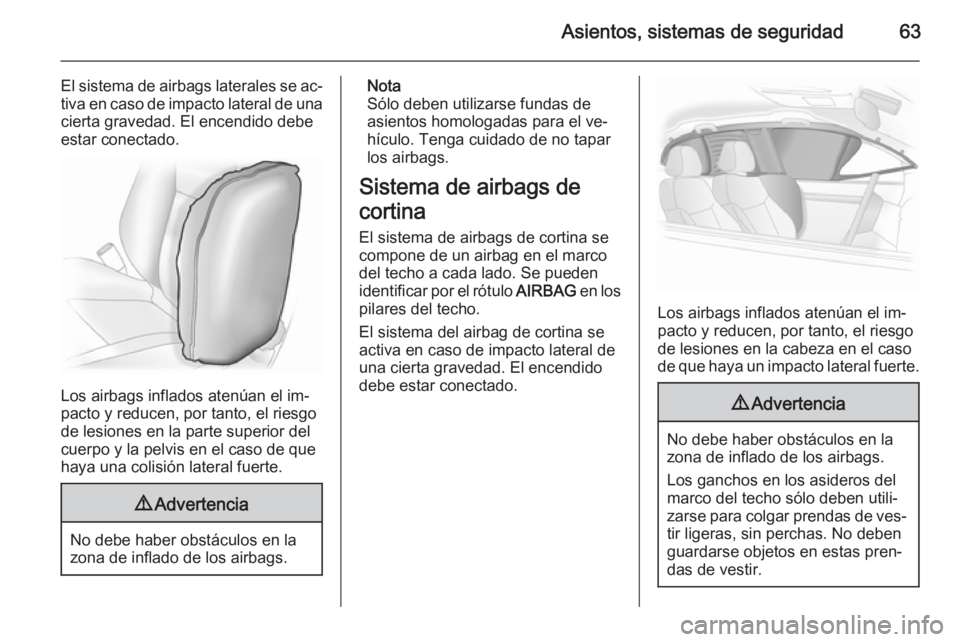

Page 65 of 345
Asientos, sistemas de seguridad63
El sistema de airbags laterales se ac‐tiva en caso de impacto lateral de unacierta gravedad. El encendido debe
estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la parte superior del
cuerpo y la pelvis en el caso de que
haya una colisión lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el ve‐
hículo. Tenga cuidado de no tapar
los airbags.
Sistema de airbags de
cortina
El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. Se pueden
identificar por el rótulo AIRBAG en los
pilares del techo.
El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la cabeza en el caso
de que haya un impacto lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Los ganchos en los asideros del
marco del techo sólo deben utili‐
zarse para colgar prendas de ves‐
tir ligeras, sin perchas. No deben
guardarse objetos en estas pren‐
das de vestir.

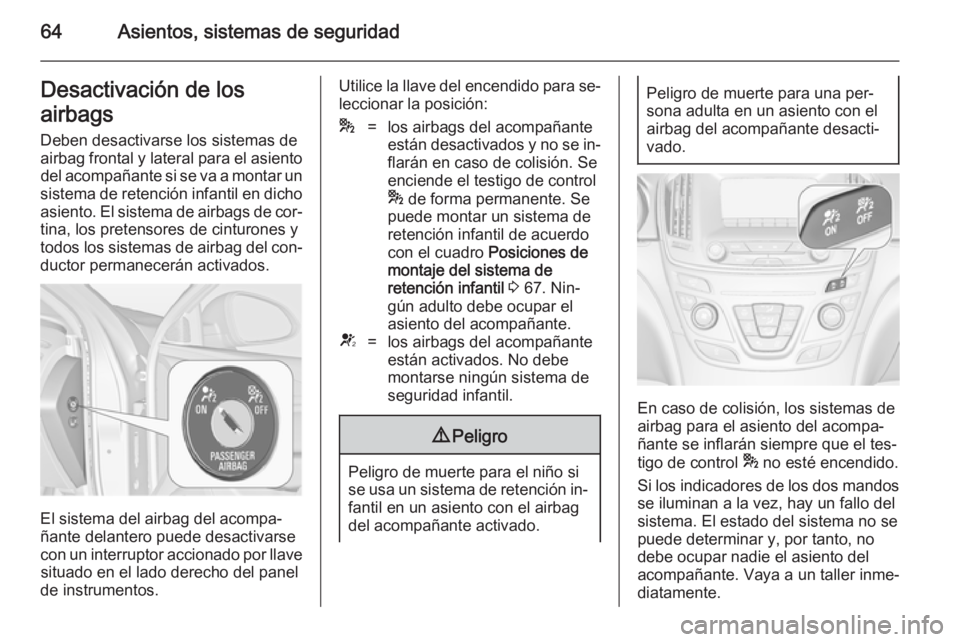

Page 66 of 345
64Asientos, sistemas de seguridadDesactivación de los
airbags Deben desactivarse los sistemas de
airbag frontal y lateral para el asiento del acompañante si se va a montar un
sistema de retención infantil en dicho
asiento. El sistema de airbags de cor‐ tina, los pretensores de cinturones y
todos los sistemas de airbag del con‐ ductor permanecerán activados.
El sistema del airbag del acompa‐
ñante delantero puede desactivarse
con un interruptor accionado por llave situado en el lado derecho del panel
de instrumentos.
Utilice la llave del encendido para se‐ leccionar la posición:*=los airbags del acompañante
están desactivados y no se in‐
flarán en caso de colisión. Se
enciende el testigo de control
* de forma permanente. Se
puede montar un sistema de
retención infantil de acuerdo
con el cuadro Posiciones de
montaje del sistema de
retención infantil 3 67. Nin‐
gún adulto debe ocupar el
asiento del acompañante.V=los airbags del acompañante
están activados. No debe
montarse ningún sistema de
seguridad infantil.9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil en un asiento con el airbag
del acompañante activado.
Peligro de muerte para una per‐
sona adulta en un asiento con el
airbag del acompañante desacti‐
vado.
En caso de colisión, los sistemas de
airbag para el asiento del acompa‐
ñante se inflarán siempre que el tes‐
tigo de control * no esté encendido.
Si los indicadores de los dos mandos se iluminan a la vez, hay un fallo del
sistema. El estado del sistema no se puede determinar y, por tanto, nodebe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.

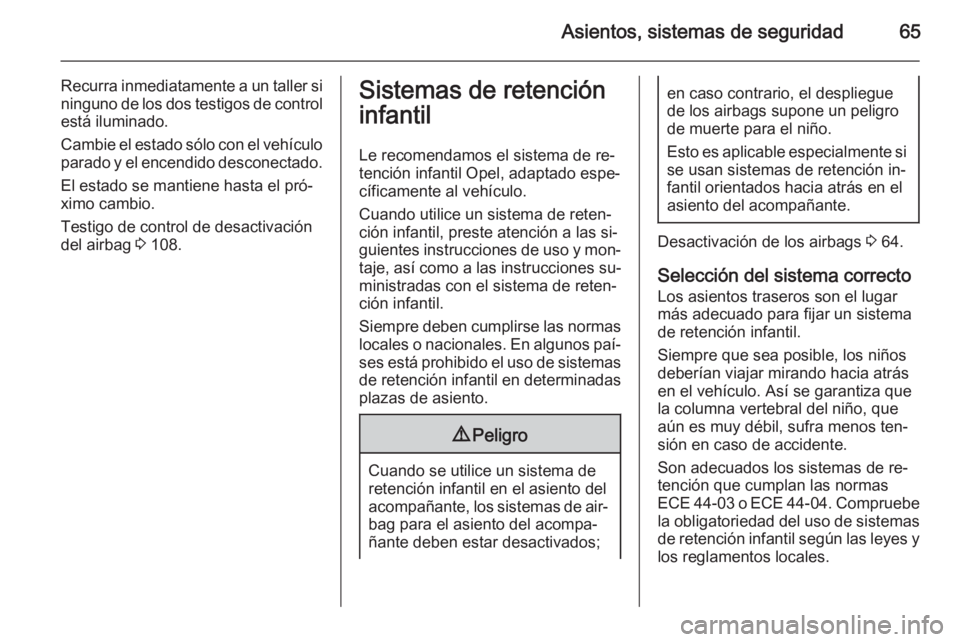

Page 67 of 345
Asientos, sistemas de seguridad65
Recurra inmediatamente a un taller si
ninguno de los dos testigos de control
está iluminado.
Cambie el estado sólo con el vehículo parado y el encendido desconectado.
El estado se mantiene hasta el pró‐ ximo cambio.
Testigo de control de desactivación
del airbag 3 108.Sistemas de retención
infantil
Le recomendamos el sistema de re‐
tención infantil Opel, adaptado espe‐
cíficamente al vehículo.
Cuando utilice un sistema de reten‐ ción infantil, preste atención a las si‐
guientes instrucciones de uso y mon‐ taje, así como a las instrucciones su‐
ministradas con el sistema de reten‐
ción infantil.
Siempre deben cumplirse las normas
locales o nacionales. En algunos paí‐ ses está prohibido el uso de sistemasde retención infantil en determinadas
plazas de asiento.9 Peligro
Cuando se utilice un sistema de
retención infantil en el asiento del
acompañante, los sistemas de air‐ bag para el asiento del acompa‐
ñante deben estar desactivados;
en caso contrario, el despliegue
de los airbags supone un peligro
de muerte para el niño.
Esto es aplicable especialmente si
se usan sistemas de retención in‐
fantil orientados hacia atrás en el
asiento del acompañante.
Desactivación de los airbags 3 64.
Selección del sistema correcto
Los asientos traseros son el lugar
más adecuado para fijar un sistema
de retención infantil.
Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que
aún es muy débil, sufra menos ten‐
sión en caso de accidente.
Son adecuados los sistemas de re‐
tención que cumplan las normas
ECE 44-03 o ECE 44-04. Compruebe
la obligatoriedad del uso de sistemas de retención infantil según las leyes y
los reglamentos locales.

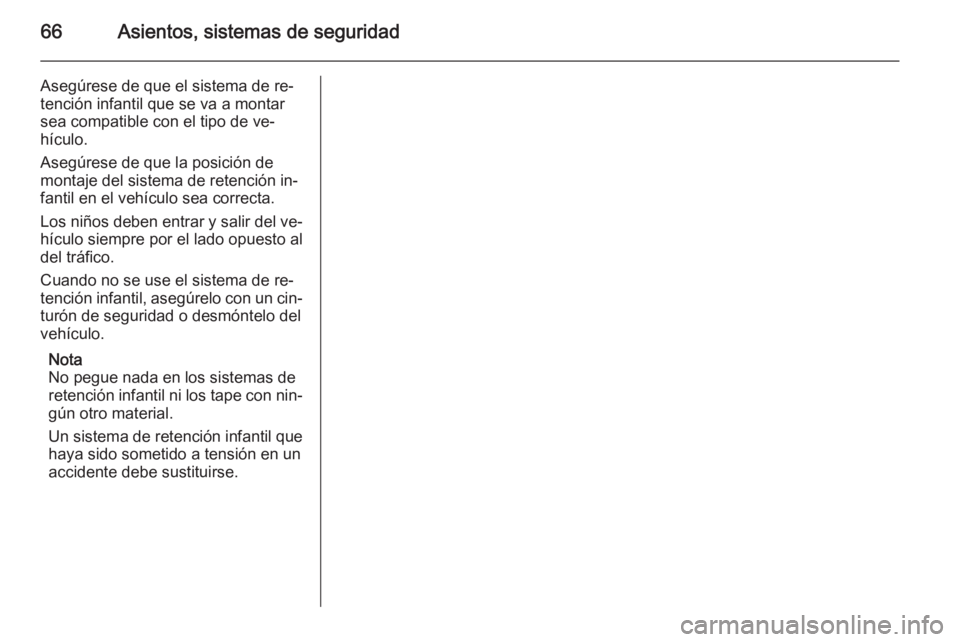

Page 68 of 345
66Asientos, sistemas de seguridad
Asegúrese de que el sistema de re‐
tención infantil que se va a montar
sea compatible con el tipo de ve‐
hículo.
Asegúrese de que la posición de
montaje del sistema de retención in‐
fantil en el vehículo sea correcta.
Los niños deben entrar y salir del ve‐
hículo siempre por el lado opuesto al
del tráfico.
Cuando no se use el sistema de re‐
tención infantil, asegúrelo con un cin‐
turón de seguridad o desmóntelo del
vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con nin‐ gún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.

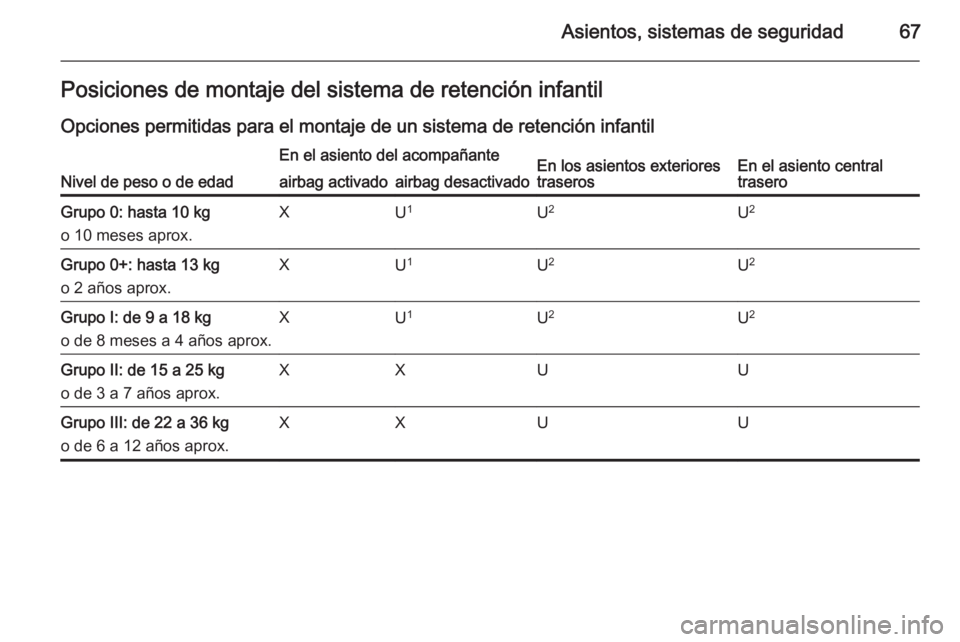

Page 69 of 345
Asientos, sistemas de seguridad67Posiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil
Nivel de peso o de edad
En el asiento del acompañanteEn los asientos exteriores
traserosEn el asiento central
traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kg
o 10 meses aprox.XU 1U 2U2Grupo 0+: hasta 13 kg
o 2 años aprox.XU 1U2U2Grupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XU 1U 2U2Grupo II: de 15 a 25 kg
o de 3 a 7 años aprox.XXUUGrupo III: de 22 a 36 kg
o de 6 a 12 años aprox.XXUU

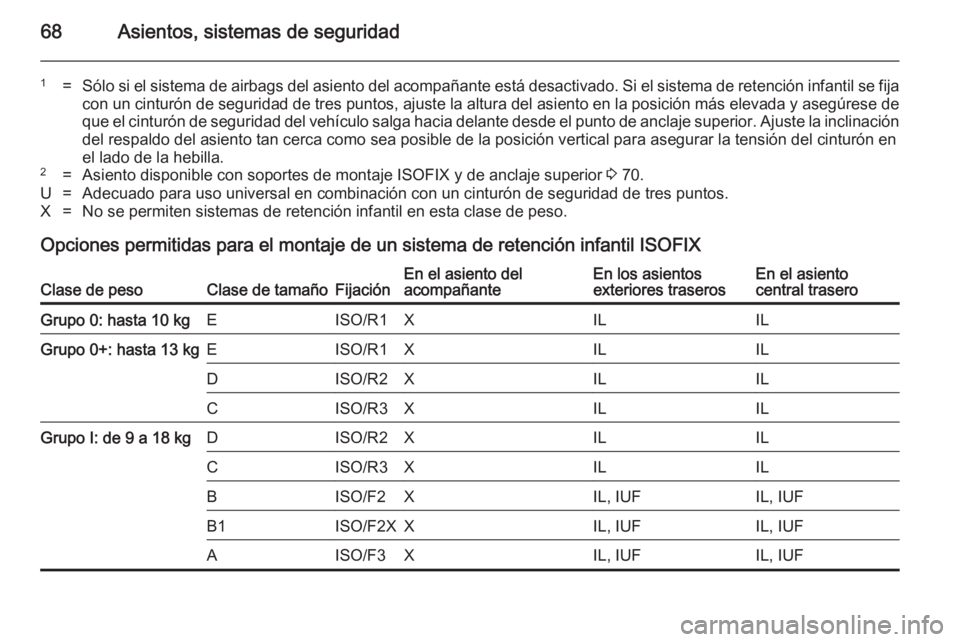

Page 70 of 345
68Asientos, sistemas de seguridad
1=Sólo si el sistema de airbags del asiento del acompañante está desactivado. Si el sistema de retención infantil se fija
con un cinturón de seguridad de tres puntos, ajuste la altura del asiento en la posición más elevada y asegúrese de que el cinturón de seguridad del vehículo salga hacia delante desde el punto de anclaje superior. Ajuste la inclinación
del respaldo del asiento tan cerca como sea posible de la posición vertical para asegurar la tensión del cinturón en
el lado de la hebilla.2=Asiento disponible con soportes de montaje ISOFIX y de anclaje superior 3 70.U=Adecuado para uso universal en combinación con un cinturón de seguridad de tres puntos.X=No se permiten sistemas de retención infantil en esta clase de peso.
Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX
Clase de pesoClase de tamañoFijaciónEn el asiento del
acompañanteEn los asientos
exteriores traserosEn el asiento
central traseroGrupo 0: hasta 10 kgEISO/R1XILILGrupo 0+: hasta 13 kgEISO/R1XILILDISO/R2XILILCISO/R3XILILGrupo I: de 9 a 18 kgDISO/R2XILILCISO/R3XILILBISO/F2XIL, IUFIL, IUFB1ISO/F2XXIL, IUFIL, IUFAISO/F3XIL, IUFIL, IUF
