Page 81 of 339

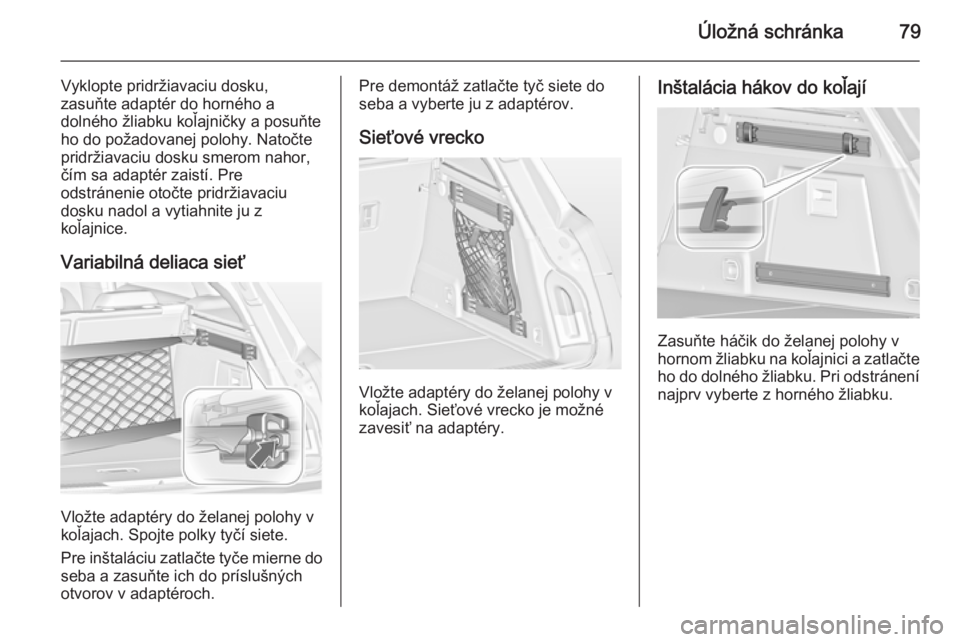

Úložná schránka79
Vyklopte pridržiavaciu dosku,
zasuňte adaptér do horného a
dolného žliabku koľajničky a posuňte
ho do požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pre
odstránenie otočte pridržiavaciu
dosku nadol a vytiahnite ju z
koľajnice.
Variabilná deliaca sieť
Vložte adaptéry do želanej polohy v
koľajach. Spojte polky tyčí siete.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch.
Pre demontáž zatlačte tyč siete do seba a vyberte ju z adaptérov.
Sieťové vrecko
Vložte adaptéry do želanej polohy v
koľajach. Sieťové vrecko je možné
zavesiť na adaptéry.
Inštalácia hákov do koľají
Zasuňte háčik do želanej polohy v
hornom žliabku na koľajnici a zatlačte ho do dolného žliabku. Pri odstránení
najprv vyberte z horného žliabku.
Page 82 of 339

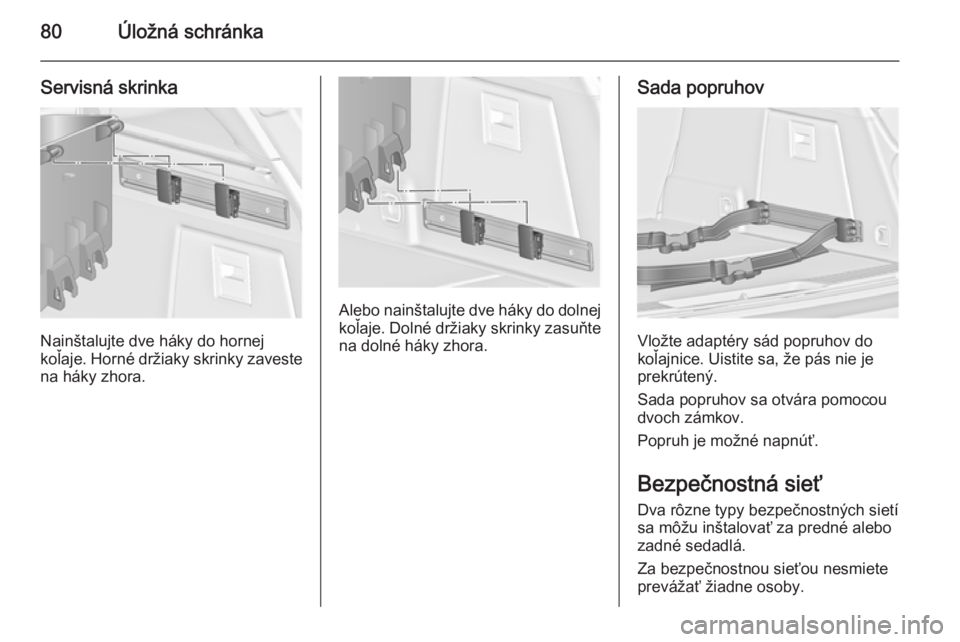

80Úložná schránka
Servisná skrinka
Nainštalujte dve háky do hornej
koľaje. Horné držiaky skrinky zaveste na háky zhora.
Alebo nainštalujte dve háky do dolnejkoľaje. Dolné držiaky skrinky zasuňte
na dolné háky zhora.
Sada popruhov
Vložte adaptéry sád popruhov do
koľajnice. Uistite sa, že pás nie je
prekrútený.
Sada popruhov sa otvára pomocou dvoch zámkov.
Popruh je možné napnúť.
Bezpečnostná sieť Dva rôzne typy bezpečnostných sietí
sa môžu inštalovať za predné alebo
zadné sedadlá.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Page 83 of 339

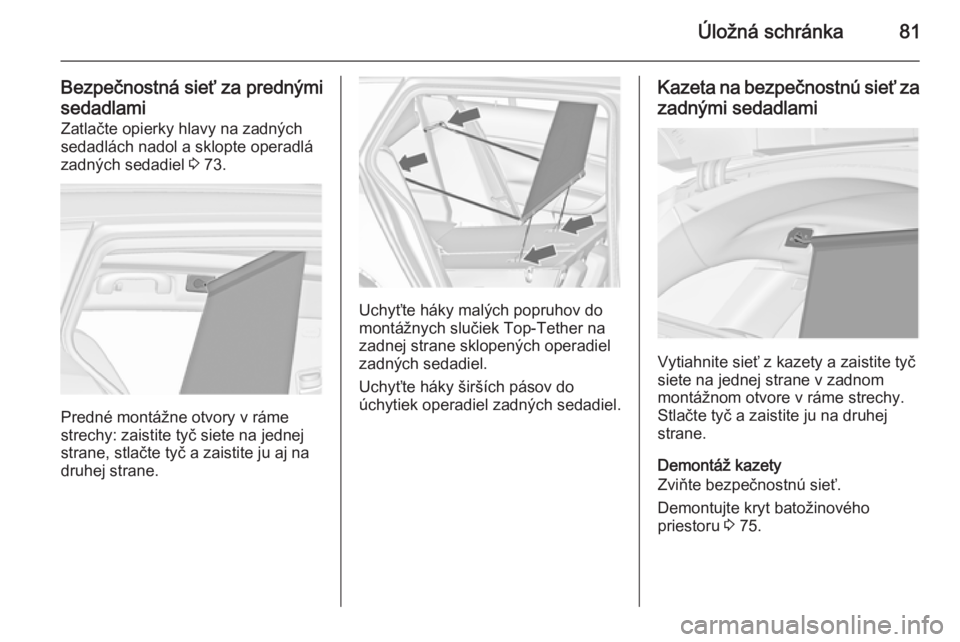

Úložná schránka81
Bezpečnostná sieť za prednýmisedadlami Zatlačte opierky hlavy na zadných
sedadlách nadol a sklopte operadlá
zadných sedadiel 3 73.
Predné montážne otvory v ráme
strechy: zaistite tyč siete na jednej strane, stlačte tyč a zaistite ju aj na
druhej strane.
Uchyťte háky malých popruhov do
montážnych slučiek Top-Tether na
zadnej strane sklopených operadiel
zadných sedadiel.
Uchyťte háky širších pásov do
úchytiek operadiel zadných sedadiel.
Kazeta na bezpečnostnú sieť za
zadnými sedadlami
Vytiahnite sieť z kazety a zaistite tyč
siete na jednej strane v zadnom
montážnom otvore v ráme strechy.
Stlačte tyč a zaistite ju na druhej
strane.
Demontáž kazety
Zviňte bezpečnostnú sieť.
Demontujte kryt batožinového
priestoru 3 75.
Page 84 of 339

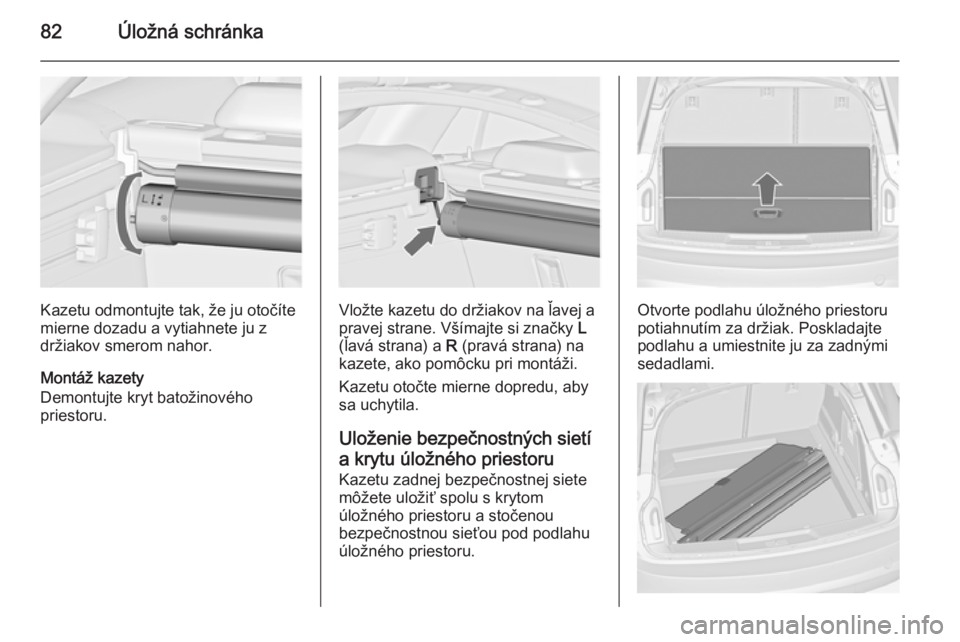

82Úložná schránka
Kazetu odmontujte tak, že ju otočíte
mierne dozadu a vytiahnete ju z
držiakov smerom nahor.
Montáž kazety
Demontujte kryt batožinového
priestoru.Vložte kazetu do držiakov na ľavej a
pravej strane. Všímajte si značky L
(ľavá strana) a R (pravá strana) na
kazete, ako pomôcku pri montáži.
Kazetu otočte mierne dopredu, aby
sa uchytila.
Uloženie bezpečnostných sietí
a krytu úložného priestoru
Kazetu zadnej bezpečnostnej siete
môžete uložiť spolu s krytom
úložného priestoru a stočenou
bezpečnostnou sieťou pod podlahu
úložného priestoru.Otvorte podlahu úložného priestoru
potiahnutím za držiak. Poskladajte
podlahu a umiestnite ju za zadnými
sedadlami.
Page 85 of 339

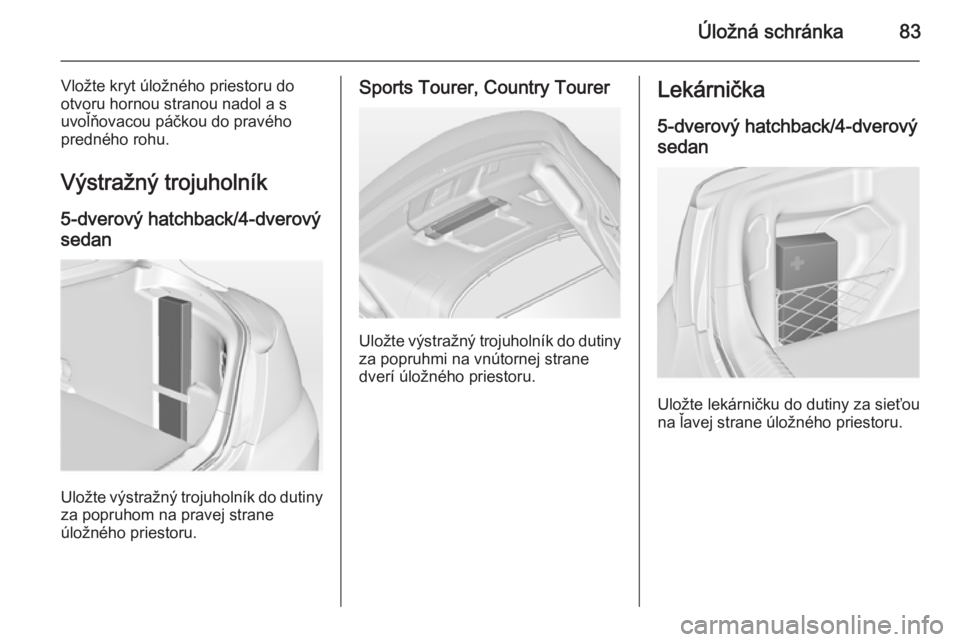

Úložná schránka83
Vložte kryt úložného priestoru do
otvoru hornou stranou nadol a s
uvoľňovacou páčkou do pravého
predného rohu.
Výstražný trojuholník
5-dverový hatchback/4-dverový
sedan
Uložte výstražný trojuholník do dutiny za popruhom na pravej strane
úložného priestoru.
Sports Tourer, Country Tourer
Uložte výstražný trojuholník do dutiny za popruhmi na vnútornej strane
dverí úložného priestoru.
Lekárnička
5-dverový hatchback/4-dverový
sedan
Uložte lekárničku do dutiny za sieťou
na ľavej strane úložného priestoru.
Page 86 of 339

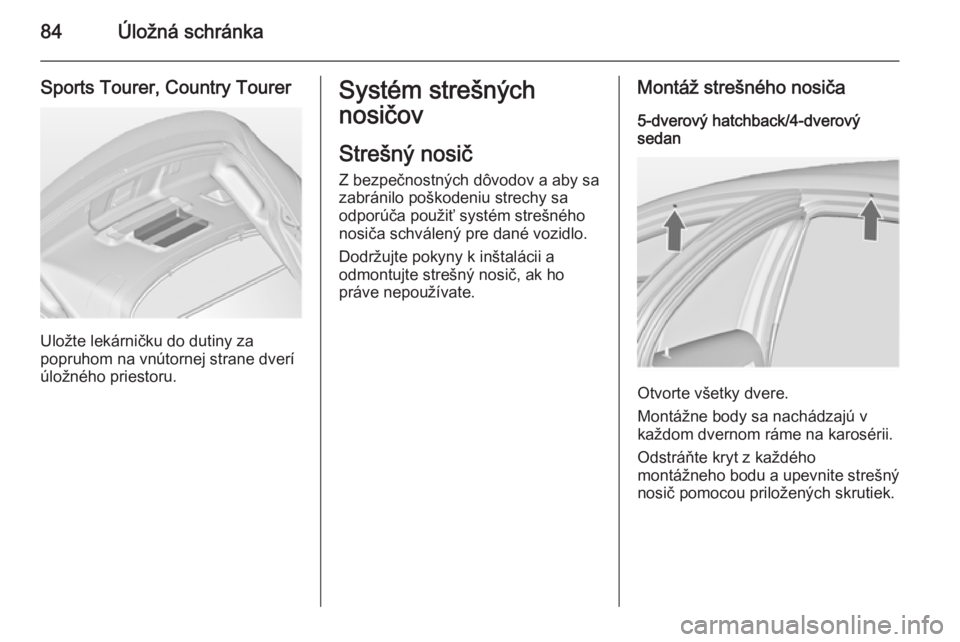

84Úložná schránka
Sports Tourer, Country Tourer
Uložte lekárničku do dutiny za
popruhom na vnútornej strane dverí
úložného priestoru.
Systém strešných
nosičov
Strešný nosič Z bezpečnostných dôvodov a aby sa
zabránilo poškodeniu strechy sa
odporúča použiť systém strešného
nosiča schválený pre dané vozidlo.
Dodržujte pokyny k inštalácii a
odmontujte strešný nosič, ak ho
práve nepoužívate.Montáž strešného nosiča
5-dverový hatchback/4-dverový
sedan
Otvorte všetky dvere.
Montážne body sa nachádzajú v
každom dvernom ráme na karosérii.
Odstráňte kryt z každého
montážneho bodu a upevnite strešný nosič pomocou priložených skrutiek.
Page 87 of 339

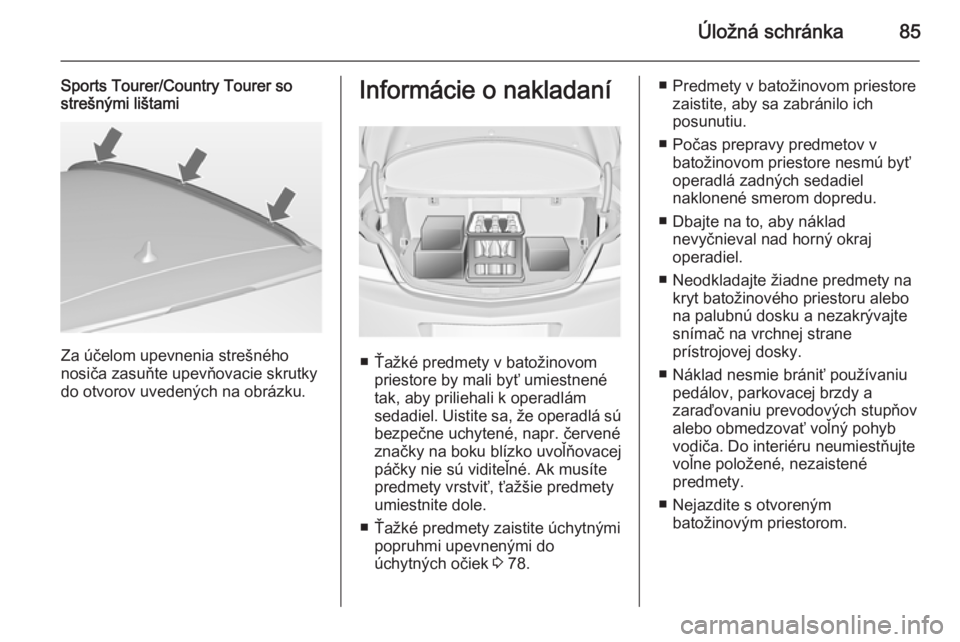

Úložná schránka85
Sports Tourer/Country Tourer so
strešnými lištami
Za účelom upevnenia strešného
nosiča zasuňte upevňovacie skrutky do otvorov uvedených na obrázku.
Informácie o nakladaní
■ Ťažké predmety v batožinovom priestore by mali byť umiestnené
tak, aby priliehali k operadlám
sedadiel. Uistite sa, že operadlá sú bezpečne uchytené, napr. červené
značky na boku blízko uvoľňovacej
páčky nie sú viditeľné. Ak musíte
predmety vrstviť, ťažšie predmety
umiestnite dole.
■ Ťažké predmety zaistite úchytnými popruhmi upevnenými do
úchytných očiek 3 78.
■ Predmety v batožinovom priestore
zaistite, aby sa zabránilo ich
posunutiu.
■ Počas prepravy predmetov v batožinovom priestore nesmú byť
operadlá zadných sedadiel
naklonené smerom dopredu.
■ Dbajte na to, aby náklad nevyčnieval nad horný okraj
operadiel.
■ Neodkladajte žiadne predmety na kryt batožinového priestoru alebo
na palubnú dosku a nezakrývajte
snímač na vrchnej strane
prístrojovej dosky.
■ Náklad nesmie brániť používaniu pedálov, parkovacej brzdy a
zaraďovaniu prevodových stupňov
alebo obmedzovať voľný pohyb
vodiča. Do interiéru neumiestňujte
voľne položené, nezaistené
predmety.
■ Nejazdite s otvoreným batožinovým priestorom.
Page 88 of 339

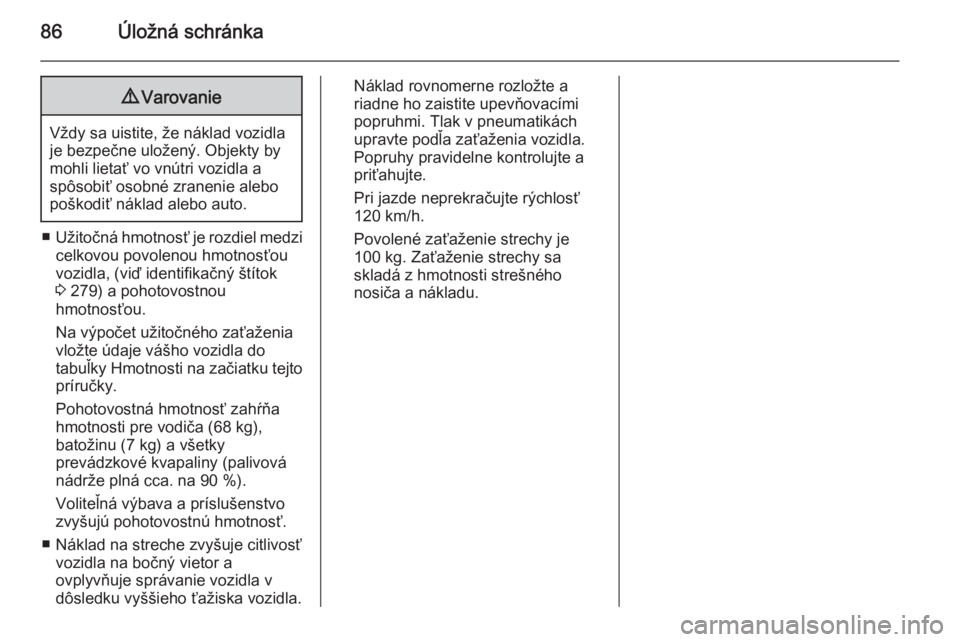

86Úložná schránka9Varovanie
Vždy sa uistite, že náklad vozidla
je bezpečne uložený. Objekty by
mohli lietať vo vnútri vozidla a
spôsobiť osobné zranenie alebo
poškodiť náklad alebo auto.
■ Užitočná hmotnosť je rozdiel medzi
celkovou povolenou hmotnosťou
vozidla, (viď identifikačný štítok 3 279) a pohotovostnou
hmotnosťou.
Na výpočet užitočného zaťaženia
vložte údaje vášho vozidla do
tabuľky Hmotnosti na začiatku tejto
príručky.
Pohotovostná hmotnosť zahŕňa hmotnosti pre vodiča (68 kg),
batožinu (7 kg) a všetky
prevádzkové kvapaliny (palivová
nádrže plná cca. na 90 %).
Voliteľná výbava a príslušenstvo
zvyšujú pohotovostnú hmotnosť.
■ Náklad na streche zvyšuje citlivosť vozidla na bočný vietor a
ovplyvňuje správanie vozidla v
dôsledku vyššieho ťažiska vozidla.
Náklad rovnomerne rozložte a
riadne ho zaistite upevňovacími
popruhmi. Tlak v pneumatikách
upravte podľa zaťaženia vozidla.
Popruhy pravidelne kontrolujte a
priťahujte.
Pri jazde neprekračujte rýchlosť
120 km/h.
Povolené zaťaženie strechy je 100 kg. Zaťaženie strechy sa
skladá z hmotnosti strešného
nosiča a nákladu.
Page 89 of 339
Prístroje a ovládacie prvky87Prístroje a ovládacie
prvkyOvládacie prvky ........................... 87
Výstražné kontrolky, meriace
prístroje a ukazatele ....................96
Informačný displej ......................113
Správy vozidla ........................... 123
Prispôsobenie vozidla ................125Ovládacie prvky
Nastavenie volantu
Odistite páčku, nastavte volant,
potom páčku zaistite a dbajte, aby
bola úplne zaistená.
Volant nastavujte, iba keď vozidlo
stojí a zámok volantu je odistený.
Ovládacie prvky na volante
Informačný systém vodiča, niektoré
systémy asistenta vodiča, informačný
systém a pripojený mobilný telefón je
možné ovládať ovládacími prvkami
na volante.
Informačné centrum vodiča 3 113.
Systémy asistenta vodiča 3 180.
Ďalšie informácie sú k dispozícii v
príručke pre informačný systém.
Page 90 of 339

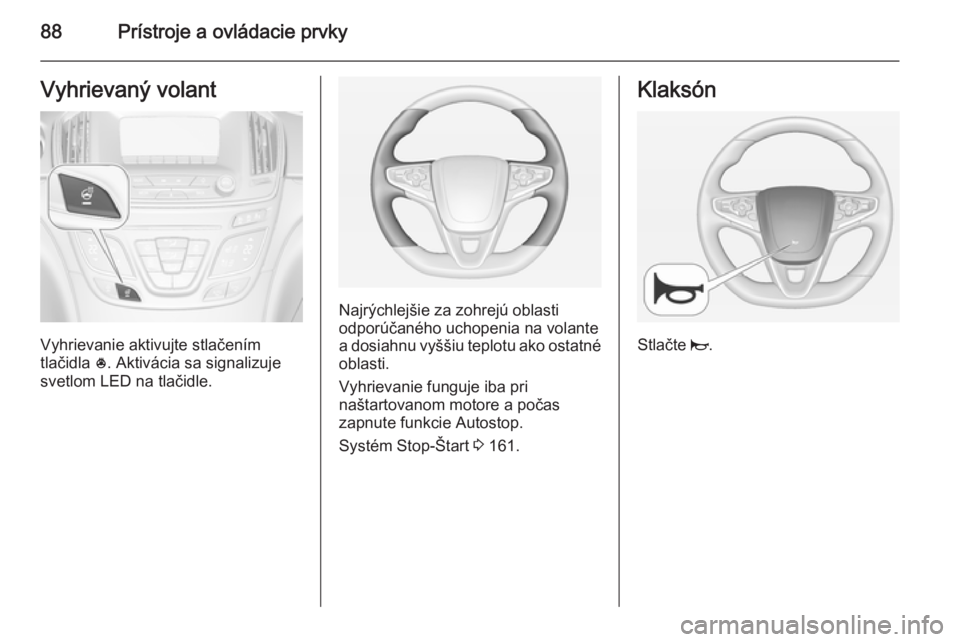

88Prístroje a ovládacie prvkyVyhrievaný volant
Vyhrievanie aktivujte stlačením
tlačidla *. Aktivácia sa signalizuje
svetlom LED na tlačidle.
Najrýchlejšie za zohrejú oblasti
odporúčaného uchopenia na volante
a dosiahnu vyššiu teplotu ako ostatné oblasti.
Vyhrievanie funguje iba pri
naštartovanom motore a počas
zapnute funkcie Autostop.
Systém Stop-Štart 3 161.
Klaksón
Stlačte j.
