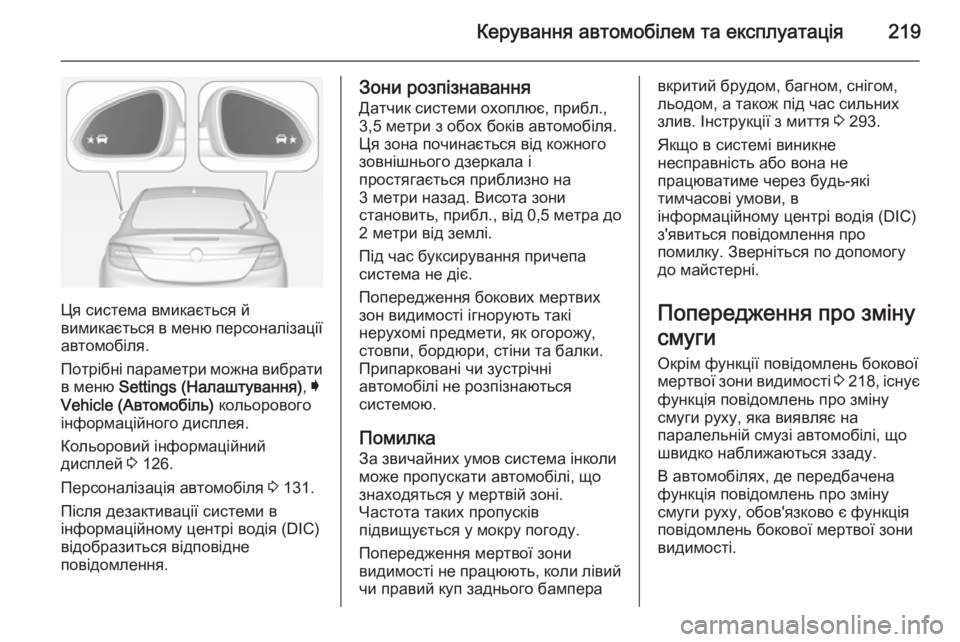

Керування автомобілем та експлуатація219
Ця система вмикається й
вимикається в меню персоналізації автомобіля.
Потрібні параметри можна вибрати в меню Settings (Налаштування) , I
Vehicle (Автомобіль) кольорового
інформаційного дисплея.
Кольоровий інформаційний
дисплей 3 126.
Персоналізація автомобіля 3 131.
Після дезактивації системи в
інформаційному центрі водія (DIC)
відобразиться відповідне
повідомлення.
Зони розпізнавання
Датчик системи охоплює, прибл.,
3,5 метри з обох боків автомобіля.
Ця зона починається від кожного
зовнішнього дзеркала і
простягається приблизно на
3 метри назад. Висота зони
становить, прибл., від 0,5 метра до
2 метри від землі.
Під час буксирування причепа
система не діє.
Попередження бокових мертвих
зон видимості ігнорують такі
нерухомі предмети, як огорожу,
стовпи, бордюри, стіни та балки.
Припарковані чи зустрічні
автомобілі не розпізнаються
системою.
Помилка
За звичайних умов система інколи
може пропускати автомобілі, що
знаходяться у мертвій зоні.
Частота таких пропусків
підвищується у мокру погоду.
Попередження мертвої зони
видимості не працюють, коли лівий
чи правий куп заднього бамперавкритий брудом, багном, снігом,
льодом, а також під час сильних
злив. Інструкції з миття 3 293.
Якщо в системі виникне
несправність або вона не
працюватиме через будь-які
тимчасові умови, в
інформаційному центрі водія (DIC)
з'явиться повідомлення про
помилку. Зверніться по допомогу
до майстерні.
Попередження про зміну
смуги
Окрім функції повідомлень бокової
мертвої зони видимості 3 218 , існує
функція повідомлень про зміну
смуги руху, яка виявляє на
паралельній смузі автомобілі, що
швидко наближаються ззаду.
В автомобілях, де передбачена
функція повідомлень про зміну смуги руху, обов'язково є функція
повідомлень бокової мертвої зони
видимості.

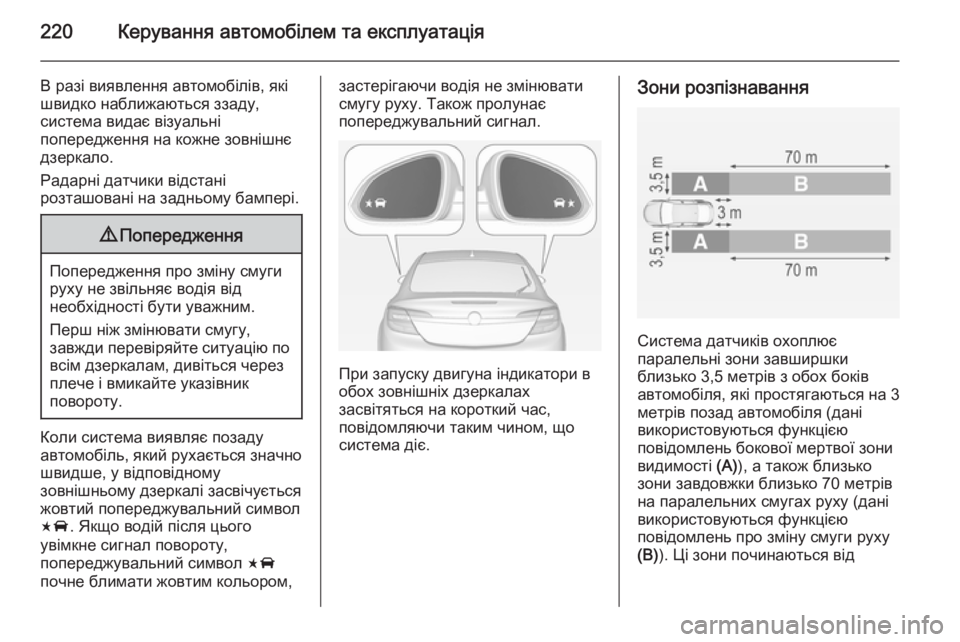

220Керування автомобілем та експлуатація
В разі виявлення автомобілів, які
швидко наближаються ззаду,
система видає візуальні
попередження на кожне зовнішнє
дзеркало.
Радарні датчики відстані
розташовані на задньому бампері.9 Попередження
Попередження про зміну смуги
руху не звільняє водія від
необхідності бути уважним.
Перш ніж змінювати смугу,
завжди перевіряйте ситуацію по всім дзеркалам, дивіться черезплече і вмикайте указівник
повороту.
Коли система виявляє позаду
автомобіль, який рухається значно
швидше, у відповідному
зовнішньому дзеркалі засвічується
жовтий попереджувальний символ
F . Якщо водій після цього
увімкне сигнал повороту,
попереджувальний символ F
почне блимати жовтим кольором,
застерігаючи водія не змінювати
смугу руху. Також пролунає
попереджувальний сигнал.
При запуску двигуна індикатори в
обох зовнішніх дзеркалах
засвітяться на короткий час,
повідомляючи таким чином, що система діє.
Зони розпізнавання
Система датчиків охоплює
паралельні зони завширшки
близько 3,5 метрів з обох боків
автомобіля, які простягаються на 3
метрів позад автомобіля (дані
використовуються функцією
повідомлень бокової мертвої зони
видимості (А)), а також близько
зони завдовжки близько 70 метрів
на паралельних смугах руху (дані
використовуються функцією
повідомлень про зміну смуги руху
(B) ). Ці зони починаються від

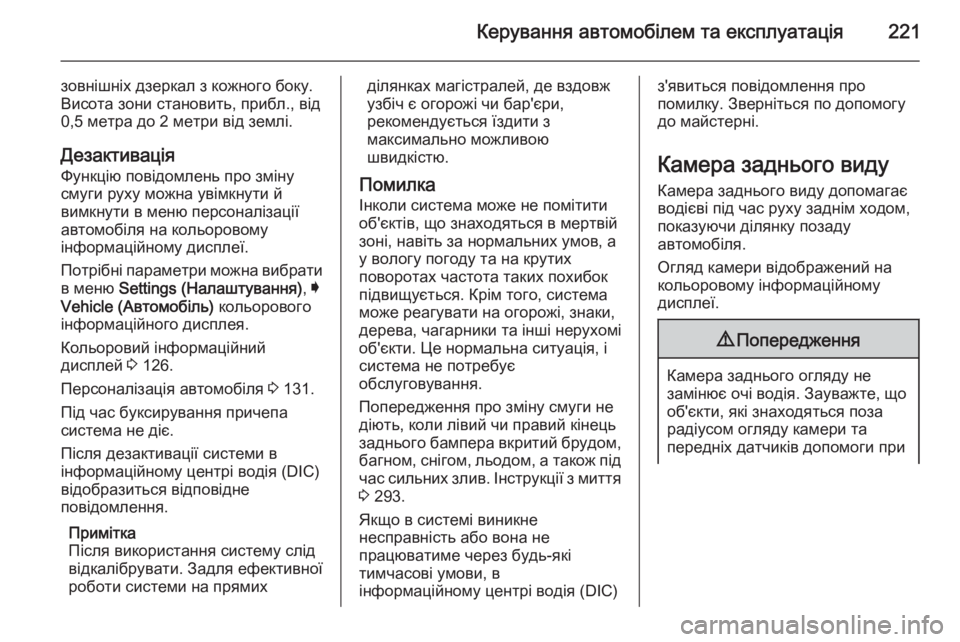

Керування автомобілем та експлуатація221
зовнішніх дзеркал з кожного боку.
Висота зони становить, прибл., від
0,5 метра до 2 метри від землі.
Дезактивація
Функцію повідомлень про зміну
смуги руху можна увімкнути й
вимкнути в меню персоналізації
автомобіля на кольоровому
інформаційному дисплеї.
Потрібні параметри можна вибрати в меню Settings (Налаштування) , I
Vehicle (Автомобіль) кольорового
інформаційного дисплея.
Кольоровий інформаційний
дисплей 3 126.
Персоналізація автомобіля 3 131.
Під час буксирування причепа
система не діє.
Після дезактивації системи в
інформаційному центрі водія (DIC)
відобразиться відповідне
повідомлення.
Примітка
Після використання систему слід
відкалібрувати. Задля ефективної
роботи системи на прямихділянках магістралей, де вздовж
узбіч є огорожі чи бар'єри,
рекомендується їздити з
максимально можливою
швидкістю.
Помилка Інколи система може не помітити
об'єктів, що знаходяться в мертвій
зоні, навіть за нормальних умов, а
у вологу погоду та на крутих
поворотах частота таких похибок
підвищується. Крім того, система
може реагувати на огорожі, знаки,
дерева, чагарники та інші нерухомі
об'єкти. Це нормальна ситуація, і
система не потребує
обслуговування.
Попередження про зміну смуги не
діють, коли лівий чи правий кінець
заднього бампера вкритий брудом,
багном, снігом, льодом, а також під
час сильних злив. Інструкції з миття 3 293.
Якщо в системі виникне
несправність або вона не
працюватиме через будь-які
тимчасові умови, в
інформаційному центрі водія (DIC)з'явиться повідомлення про
помилку. Зверніться по допомогу
до майстерні.
Камера заднього виду
Камера заднього виду допомагає
водієві під час руху заднім ходом,
показуючи ділянку позаду
автомобіля.
Огляд камери відображений на
кольоровому інформаційному
дисплеї.9 Попередження
Камера заднього огляду не
замінює очі водія. Зауважте, що
об'єкти, які знаходяться поза
радіусом огляду камери та
передніх датчиків допомоги при

222Керування автомобілем та експлуатаціяпаркуванні, наприклад, під
бампером або під автомобілем,
не відображаються.
Не задкуйте, дивлячись тільки
на інформаційний дисплей, але
й перевіряйте оточення позаду
та навколо автомобіля перед
початком руху заднім ходом.
Активація
Камера заднього огляду
вмикається автоматично при
ввімкненні задньої передачі.
Функціональність
Камера розташована між
ліхтарями освітлення номера і має
кут огляду 130°.
Завдяки високому розташуванню
камери, задній бампер також видно на дисплеї, що забезпечує
супроводження до необхідного положення.
Ділянка, яку показує камера, є
обмеженою. Дистанція, що
відтворюється на зображенні,
відрізняється від фактичної
відстані.
Напрямні лінії
Динамічне супроводження - це
горизонтальні лінії з інтервалом
1 м, які проектуються на
зображення, щоб полегшити
визначення дистанції до
відображуваних об'єктів.
Траєкторія руху автомобіля
показується відповідно до кута
повороту коліс.
Ця функцію можна увімкнути й
вимкнути в меню персоналізації
автомобіля на кольоровому
інформаційному дисплеї.

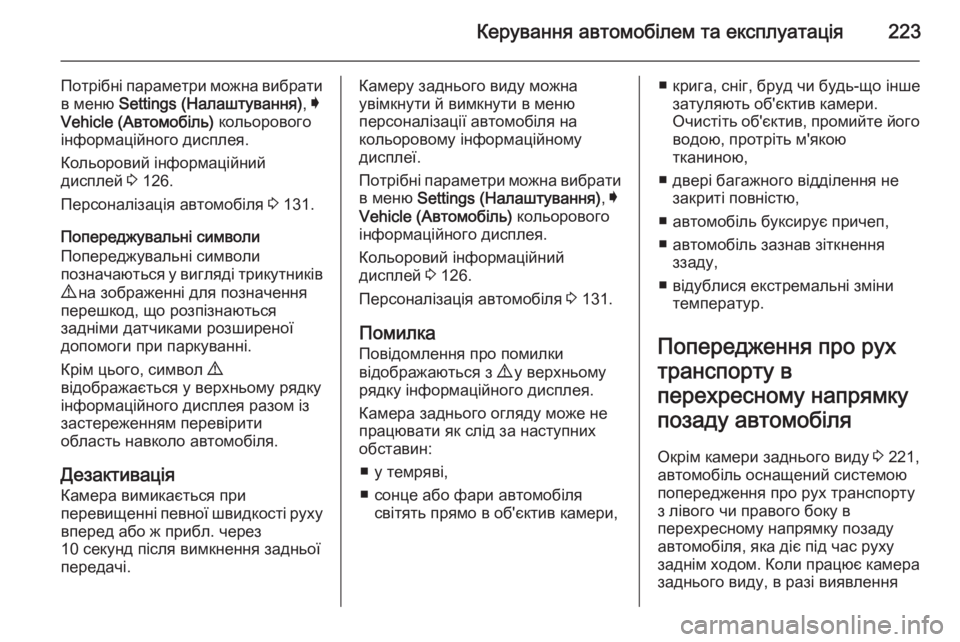

Керування автомобілем та експлуатація223
Потрібні параметри можна вибратив меню Settings (Налаштування) , I
Vehicle (Автомобіль) кольорового
інформаційного дисплея.
Кольоровий інформаційний
дисплей 3 126.
Персоналізація автомобіля 3 131.
Попереджувальні символи Попереджувальні символи
позначаються у вигляді трикутників
9 на зображенні для позначення
перешкод, що розпізнаються
задніми датчиками розширеної
допомоги при паркуванні.
Крім цього, символ 9
відображається у верхньому рядку
інформаційного дисплея разом із
застереженням перевірити
область навколо автомобіля.
Дезактивація
Камера вимикається при
перевищенні певної швидкості руху вперед або ж прибл. через
10 секунд після вимкнення задньої
передачі.Камеру заднього виду можна
увімкнути й вимкнути в меню
персоналізації автомобіля на
кольоровому інформаційному
дисплеї.
Потрібні параметри можна вибрати в меню Settings (Налаштування) , I
Vehicle (Автомобіль) кольорового
інформаційного дисплея.
Кольоровий інформаційний
дисплей 3 126.
Персоналізація автомобіля 3 131.
Помилка
Повідомлення про помилки
відображаються з 9 у верхньому
рядку інформаційного дисплея.
Камера заднього огляду може не
працювати як слід за наступних
обставин:
■ у темряві,
■ сонце або фари автомобіля світять прямо в об'єктив камери,■ крига, сніг, бруд чи будь-що іншезатуляють об'єктив камери.
Очистіть об'єктив, промийте його водою, протріть м'якою
тканиною,
■ двері багажного відділення не закриті повністю,
■ автомобіль буксирує причеп,
■ автомобіль зазнав зіткнення ззаду,
■ відублися екстремальні зміни температур.
Попередження про рух
транспорту в
перехресному напрямку
позаду автомобіля
Окрім камери заднього виду 3 221,
автомобіль оснащений системою
попередження про рух транспорту
з лівого чи правого боку в
перехресному напрямку позаду
автомобіля, яка діє під час руху
заднім ходом. Коли працює камера заднього виду, в разі виявлення

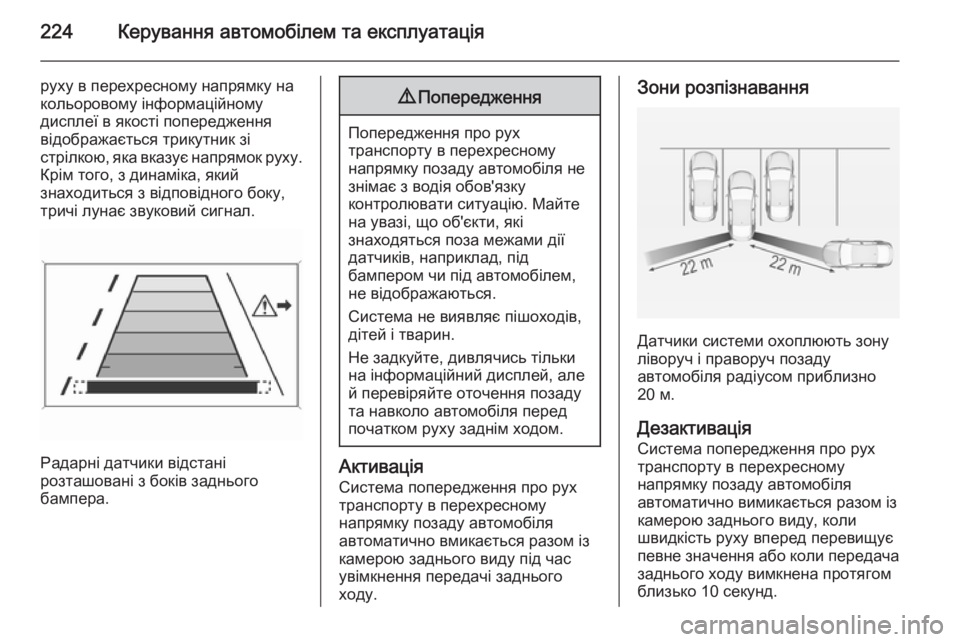

224Керування автомобілем та експлуатація
руху в перехресному напрямку на
кольоровому інформаційному
дисплеї в якості попередження
відображається трикутник зі
стрілкою, яка вказує напрямок руху. Крім того, з динаміка, який
знаходиться з відповідного боку,
тричі лунає звуковий сигнал.
Радарні датчики відстані
розташовані з боків заднього
бампера.
9 Попередження
Попередження про рух
транспорту в перехресному
напрямку позаду автомобіля не
знімає з водія обов'язку
контролювати ситуацію. Майте
на увазі, що об'єкти, які
знаходяться поза межами дії
датчиків, наприклад, під
бампером чи під автомобілем,
не відображаються.
Система не виявляє пішоходів,
дітей і тварин.
Не задкуйте, дивлячись тільки
на інформаційний дисплей, але
й перевіряйте оточення позаду
та навколо автомобіля перед
початком руху заднім ходом.
Активація
Система попередження про рух
транспорту в перехресному
напрямку позаду автомобіля
автоматично вмикається разом із
камерою заднього виду під час
увімкнення передачі заднього
ходу.
Зони розпізнавання
Датчики системи охоплюють зону
ліворуч і праворуч позаду
автомобіля радіусом приблизно
20 м.
Дезактивація
Система попередження про рух
транспорту в перехресному
напрямку позаду автомобіля
автоматично вимикається разом із
камерою заднього виду, коли
швидкість руху вперед перевищує
певне значення або коли передача
заднього ходу вимкнена протягом
близько 10 секунд.

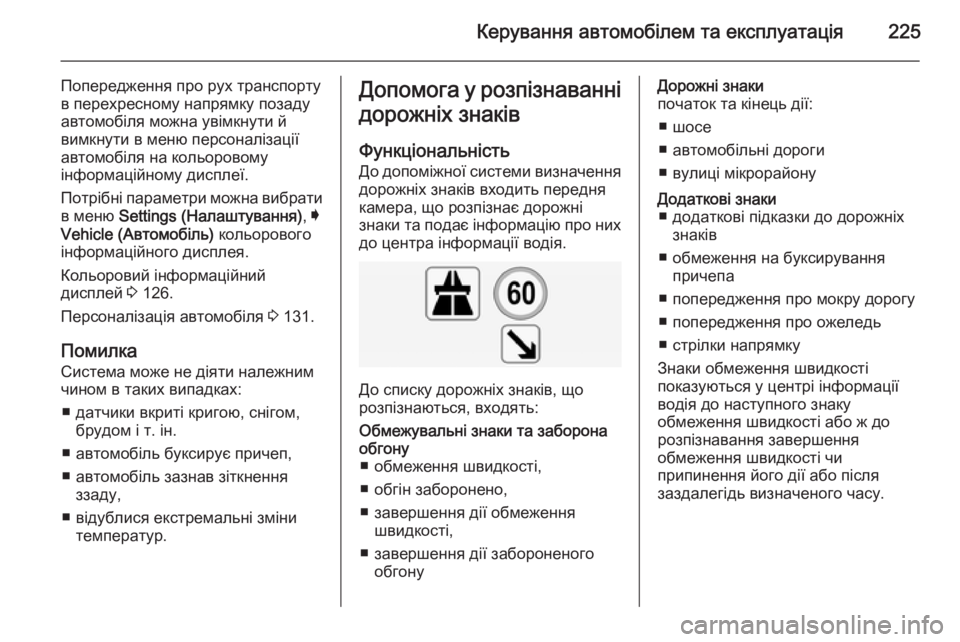

Керування автомобілем та експлуатація225
Попередження про рух транспорту
в перехресному напрямку позаду
автомобіля можна увімкнути й
вимкнути в меню персоналізації автомобіля на кольоровому
інформаційному дисплеї.
Потрібні параметри можна вибрати в меню Settings (Налаштування) , I
Vehicle (Автомобіль) кольорового
інформаційного дисплея.
Кольоровий інформаційний
дисплей 3 126.
Персоналізація автомобіля 3 131.
Помилка Система може не діяти належнимчином в таких випадках:
■ датчики вкриті кригою, снігом, брудом і т. ін.
■ автомобіль буксирує причеп,
■ автомобіль зазнав зіткнення ззаду,
■ відублися екстремальні зміни температур.Допомога у розпізнаванні
дорожніх знаків
Функціональність До допоміжної системи визначення
дорожніх знаків входить передня
камера, що розпізнає дорожні
знаки та подає інформацію про них до центра інформації водія.
До списку дорожніх знаків, що
розпізнаються, входять:
Обмежувальні знаки та заборона
обгону ■ обмеження швидкості,
■ обгін заборонено,
■ завершення дії обмеження швидкості,
■ завершення дії забороненого обгонуДорожні знаки
початок та кінець дії:
■ шосе
■ aвтомобільні дороги
■ вулиці мікрорайонуДодаткові знаки ■ додаткові підказки до дорожніх знаків
■ обмеження на буксирування причепа
■ попередження про мокру дорогу ■ попередження про ожеледь
■ стрілки напрямку
Знаки обмеження швидкості
показуються у центрі інформації
водія до наступного знаку
обмеження швидкості або ж до
розпізнавання завершення
обмеження швидкості чи
припинення його дії або після
заздалегідь визначеного часу.

226Керування автомобілем та експлуатація

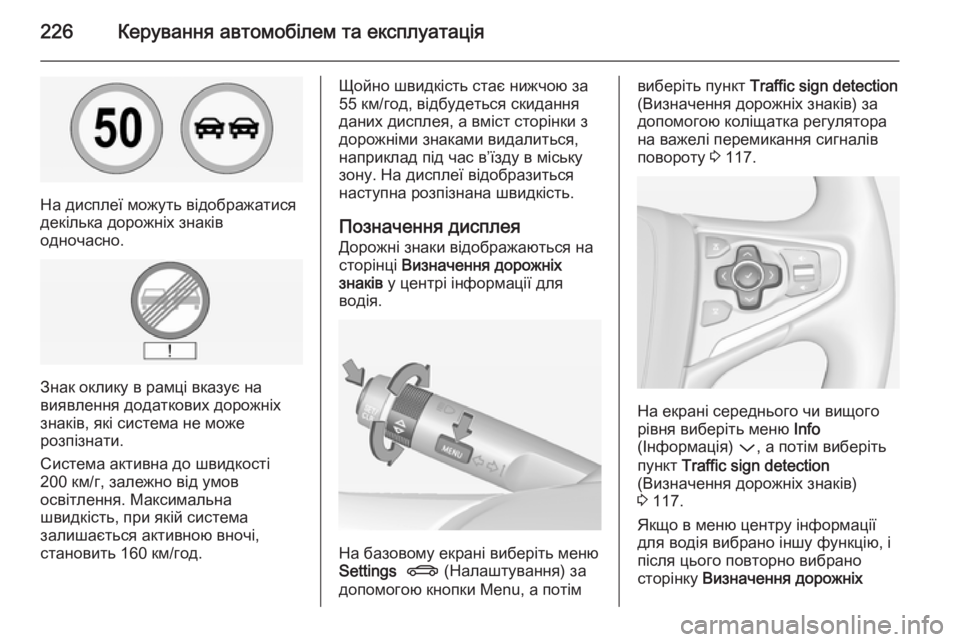

На дисплеї можуть відображатися
декілька дорожніх знаків
одночасно.
Знак оклику в рамці вказує на
виявлення додаткових дорожніх
знаків, які система не може
розпізнати.
Система активна до швидкості
200 км/г, залежно від умов
освітлення. Максимальна
швидкість, при якій система
залишається активною вночі,
становить 160 км/год.
Щойно швидкість стає нижчою за
55 км/год, відбудеться скидання
даних дисплея, а вміст сторінки з дорожніми знаками видалиться,
наприклад під час в’їзду в міську
зону. На дисплеї відобразиться
наступна розпізнана швидкість.
Позначення дисплея Дорожні знаки відображаються на
сторінці Визначення дорожніх
знаків у центрі інформації для
водія.
На базовому екрані виберіть меню
Settings X (Налаштування) за
допомогою кнопки Menu, а потім
виберіть пункт Traffic sign detection
(Визначення дорожніх знаків) за
допомогою коліщатка регулятора на важелі перемикання сигналів
повороту 3 117.
На екрані середнього чи вищого
рівня виберіть меню Info
(Інформація) P, а потім виберіть
пункт Traffic sign detection
(Визначення дорожніх знаків)
3 117.
Якщо в меню центру інформації
для водія вибрано іншу функцію, і
після цього повторно вибрано
сторінку Визначення дорожніх

Керування автомобілем та експлуатація227
знаків, на дисплеї
відображатиметься останній
визначений дорожній знак.
Після очищення системою сторінки дорожніх знаків відображається
такий знак:
Також протягом подорожі
інформацію сторінки про дорожні
знаки можна видалити, натискаючи
та утримуючи кнопку SET/CLR або
9 .Функція спливних індикаторів
Знаки обмеження швидкості та
знаки Обгін заборонено
відображаються у вигляді спливних
індикаторів на кожній сторінці
центра інформації водія.Функцію спливаючих позначок на
сторінці дорожніх знаків можна
вимкнути – для цього слід
натиснути кнопку SET/CLR на
важелі перемикання сигналів
повороту або кнопку 9 на кермі.

228Керування автомобілем та експлуатація
На рисунку показаний центр
інформації для водія з базовим
екраном.
На рисунку показаний центр
інформації для водія з екраном
середнього чи вищого рівня.
Щоб вимкнути функцію спливаючих
позначок, виберіть Off (Вимкнути)
або зніміть прапорець I для
попереджень, коли на екрані
відкрита сторінка налаштувань. Для повторного ввімкнення
виберіть On (Увімкнути) або
встановіть прапорець J для
попереджень.
При увімкненні запалення функція спливних індикаторів вимикається.
Спливні індикатори
відображаються протягом
приблизно 8 секунд у центрі
інформації водія.Помилка
Система визначення дорожніх
знаків може не працювати
належним чином за таких умов:
■ область на лобовому склі, де розташовано передню камеру,
забруднена
■ дорожні знаки повністю чи частково закриті або їх важкорозпізнати
■ за поганих погодних умов, наприклад під час сильного
дощу, снігопаду, перебування під прямим сонячним світлом або в
тіні. У такому випадку на дисплеї
відображається повідомлення
No Traffic Sign Detection due to
Weather (Неможливо визначити
дорожні знаки через погодні
умови)
■ дорожні знаки неправильно встановлені або пошкоджені
■ дорожні знаки не відповідають Віденській конвенції про дорожні
знаки (Wiener Übereinkommen
über Straßenverkehrszeichen)
