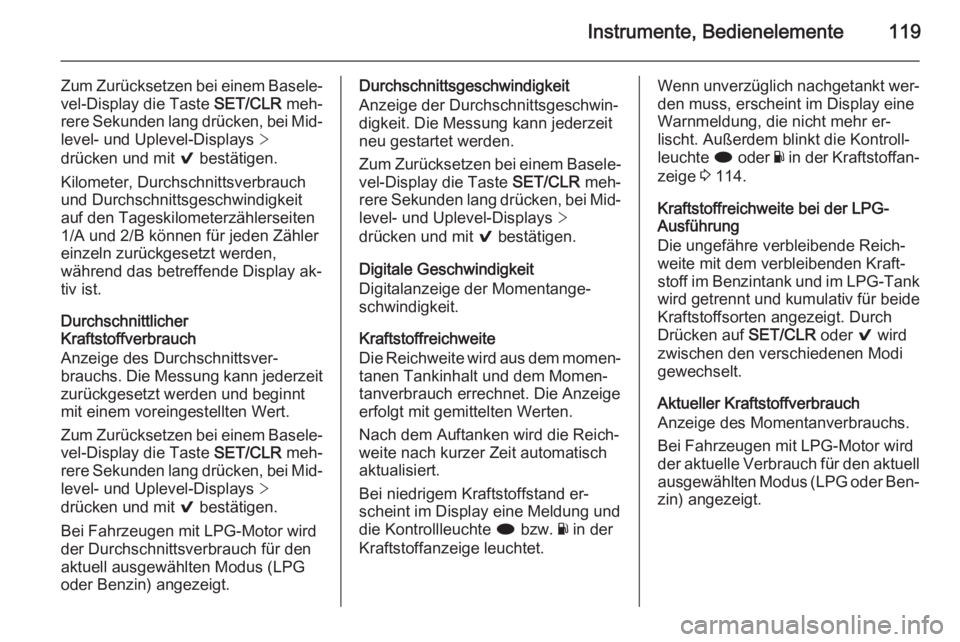

Instrumente, Bedienelemente119
Zum Zurücksetzen bei einem Basele‐vel-Display die Taste SET/CLR meh‐
rere Sekunden lang drücken, bei Mid‐
level- und Uplevel-Displays >
drücken und mit 9 bestätigen.
Kilometer, Durchschnittsverbrauch
und Durchschnittsgeschwindigkeit
auf den Tageskilometerzählerseiten
1/A und 2/B können für jeden Zähler
einzeln zurückgesetzt werden,
während das betreffende Display ak‐
tiv ist.
Durchschnittlicher
Kraftstoffverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
zurückgesetzt werden und beginnt mit einem voreingestellten Wert.
Zum Zurücksetzen bei einem Basele‐ vel-Display die Taste SET/CLR meh‐
rere Sekunden lang drücken, bei Mid‐
level- und Uplevel-Displays >
drücken und mit 9 bestätigen.
Bei Fahrzeugen mit LPG-Motor wird
der Durchschnittsverbrauch für den
aktuell ausgewählten Modus (LPG
oder Benzin) angezeigt.Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zum Zurücksetzen bei einem Basele‐ vel-Display die Taste SET/CLR meh‐
rere Sekunden lang drücken, bei Mid‐
level- und Uplevel-Displays >
drücken und mit 9 bestätigen.
Digitale Geschwindigkeit
Digitalanzeige der Momentange‐
schwindigkeit.
Kraftstoffreichweite
Die Reichweite wird aus dem momen‐
tanen Tankinhalt und dem Momen‐
tanverbrauch errechnet. Die Anzeige
erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.
Bei niedrigem Kraftstoffstand er‐
scheint im Display eine Meldung und
die Kontrollleuchte i bzw. Y in der
Kraftstoffanzeige leuchtet.Wenn unverzüglich nachgetankt wer‐ den muss, erscheint im Display eine
Warnmeldung, die nicht mehr er‐
lischt. Außerdem blinkt die Kontroll‐
leuchte i oder Y in der Kraftstoffan‐
zeige 3 114.
Kraftstoffreichweite bei der LPG-
Ausführung
Die ungefähre verbleibende Reich‐ weite mit dem verbleibenden Kraft‐
stoff im Benzintank und im LPG-Tank wird getrennt und kumulativ für beide
Kraftstoffsorten angezeigt. Durch
Drücken auf SET/CLR oder 9 wird
zwischen den verschiedenen Modi
gewechselt.
Aktueller Kraftstoffverbrauch
Anzeige des Momentanverbrauchs.
Bei Fahrzeugen mit LPG-Motor wird
der aktuelle Verbrauch für den aktuell
ausgewählten Modus (LPG oder Ben‐
zin) angezeigt.

120Instrumente, Bedienelemente
Ölrestlebensdauer
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Prozentzahl
bezeichnet die Restlebensdauer des
aktuell eingefüllten Öls 3 107.
Reifendruck
Prüft während der Fahrt den Luft‐
druck aller Reifen 3 266.
Benzin-Füllstand/LPG-Füllstand
Zeigt den Füllstand des aktuell nicht
verwendeten Kraftstoffs (Benzin oder LPG) an. Eine spezielle Anzeige im
DIC zeigt den Füllstand des aktuell verwendeten Kraftstoffs an.
Zeitmesser
Zum Starten und Anhalten auf 9
drücken. Zum Zurücksetzen auf >
drücken und das Zurücksetzen be‐
stätigen.
Verkehrszeichen-Assistent
Zeigt die erkannten Verkehrszeichen
für den aktuellen Streckenabschnitt
an 3 219.Fahrzeugabstand
Zeigt den Abstand zu einem voraus‐
fahrenden Fahrzeug in Sekunden an
3 203. Bei aktivem adaptivem Ge‐
schwindigkeitsregler wird auf dieser
Seite stattdessen der Fahrzeugab‐
stand angezeigt.
Batteriespannung
Zeigt die Fahrzeugbatteriespannung an.
Hauptverbraucher
Listet die größten Verbraucher unter
den derzeit eingeschalteten Komfort‐
funktionen in absteigender Reihen‐
folge auf. Die mögliche Kraftstoffer‐ sparnis wird angezeigt. Wird ein Ver‐
braucher ausgeschaltet, so wird er
aus der Liste gelöscht und der Ver‐
brauchswert wird aktualisiert.
Bei sporadisch auftretenden Fahrbe‐
dingungen aktiviert der Motor die
Heckscheibenentfeuchtung, um die
Motorlast zu erhöhen. In diesem Fall
wird die Heckscheibenheizung als ein
Spitzenverbraucher angezeigt, ohne
dass sie vom Fahrer aktiviert wurde.Eco-Trend
Zeigt die Entwicklung des Durch‐ schnittsverbrauchs über eine Entfer‐
nung von 50 km an. Die vollen Balken
zeigen den Verbrauch in 5-km-Schrit‐
ten an und verdeutlichen die Auswir‐
kungen des Geländes oder des Fahr‐
verhaltens auf den Kraftstoffver‐
brauch.
Eco-Index
Der aktuelle Kraftstoffverbrauch wird
als Eco-Balkendiagramm angezeigt.
Für einen möglichst geringen Kraft‐
stoffverbrauch den Fahrstil so anpas‐
sen, dass die Anzeige innerhalb des
Eco-Bereichs bleibt. Liegt die An‐
zeige außerhalb des Eco-Bereichs,
zeigt dies einen erhöhten Kraftstoff‐
verbrauch an. Im Baselevel-Display
wird der aktuelle Verbrauchswert an‐
gezeigt.
Schaltempfehlung : Im Baselevel-Dis‐
play wird der aktuelle Gang innerhalb
eines Pfeils angezeigt. Die Ziffer da‐
rüber empfiehlt ein Hochschalten aus Gründen der Kraftstoffersparnis.

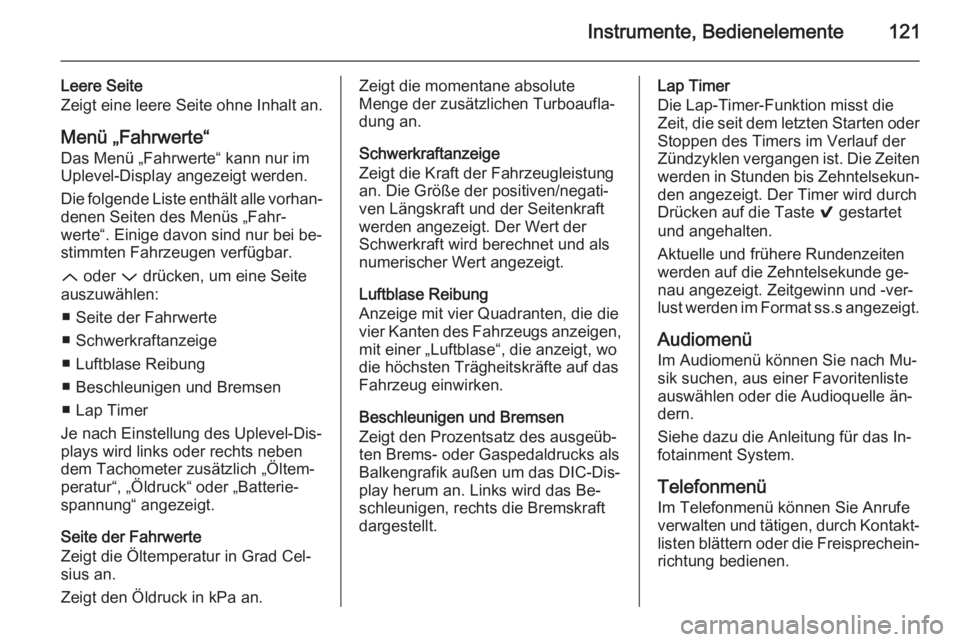

Instrumente, Bedienelemente121
Leere Seite
Zeigt eine leere Seite ohne Inhalt an.
Menü „Fahrwerte“
Das Menü „Fahrwerte“ kann nur im
Uplevel-Display angezeigt werden.
Die folgende Liste enthält alle vorhan‐ denen Seiten des Menüs „Fahr‐
werte“. Einige davon sind nur bei be‐
stimmten Fahrzeugen verfügbar.
Q oder P drücken, um eine Seite
auszuwählen:
■ Seite der Fahrwerte
■ Schwerkraftanzeige
■ Luftblase Reibung
■ Beschleunigen und Bremsen
■ Lap Timer
Je nach Einstellung des Uplevel-Dis‐
plays wird links oder rechts neben
dem Tachometer zusätzlich „Öltem‐
peratur“, „Öldruck“ oder „Batterie‐
spannung“ angezeigt.
Seite der Fahrwerte
Zeigt die Öltemperatur in Grad Cel‐
sius an.
Zeigt den Öldruck in kPa an.Zeigt die momentane absolute
Menge der zusätzlichen Turboaufla‐
dung an.
Schwerkraftanzeige
Zeigt die Kraft der Fahrzeugleistung
an. Die Größe der positiven/negati‐
ven Längskraft und der Seitenkraft
werden angezeigt. Der Wert der
Schwerkraft wird berechnet und als
numerischer Wert angezeigt.
Luftblase Reibung
Anzeige mit vier Quadranten, die die
vier Kanten des Fahrzeugs anzeigen,
mit einer „Luftblase“, die anzeigt, wo
die höchsten Trägheitskräfte auf das
Fahrzeug einwirken.
Beschleunigen und Bremsen
Zeigt den Prozentsatz des ausgeüb‐
ten Brems- oder Gaspedaldrucks als Balkengrafik außen um das DIC-Dis‐
play herum an. Links wird das Be‐
schleunigen, rechts die Bremskraft
dargestellt.Lap Timer
Die Lap-Timer-Funktion misst die
Zeit, die seit dem letzten Starten oder Stoppen des Timers im Verlauf der
Zündzyklen vergangen ist. Die Zeiten werden in Stunden bis Zehntelsekun‐
den angezeigt. Der Timer wird durch
Drücken auf die Taste 9 gestartet
und angehalten.
Aktuelle und frühere Rundenzeiten
werden auf die Zehntelsekunde ge‐
nau angezeigt. Zeitgewinn und -ver‐
lust werden im Format ss.s angezeigt.
Audiomenü
Im Audiomenü können Sie nach Mu‐
sik suchen, aus einer Favoritenliste
auswählen oder die Audioquelle än‐
dern.
Siehe dazu die Anleitung für das In‐
fotainment System.
Telefonmenü
Im Telefonmenü können Sie Anrufe verwalten und tätigen, durch Kontakt‐ listen blättern oder die Freisprechein‐
richtung bedienen.

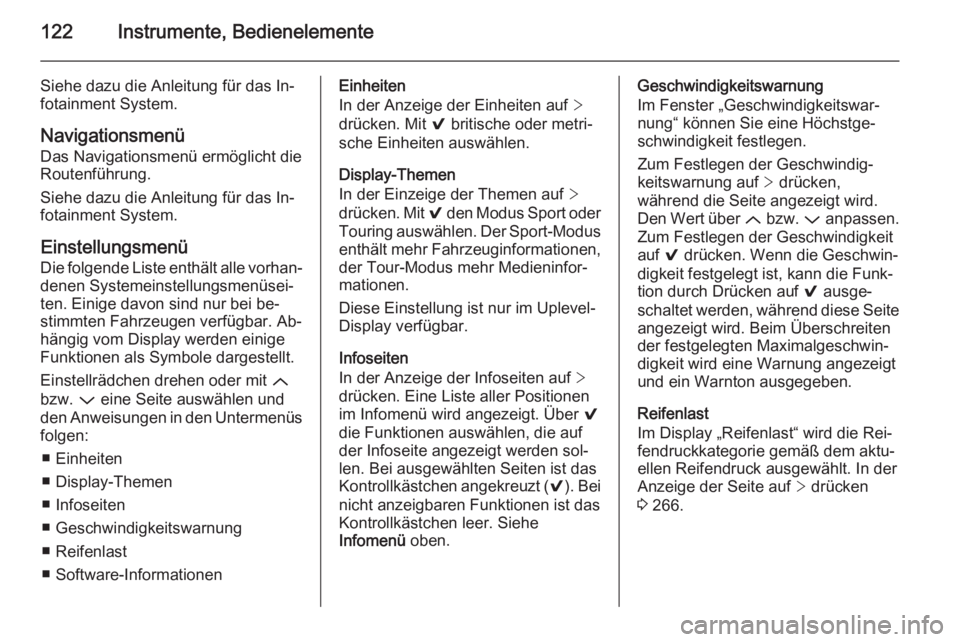

122Instrumente, Bedienelemente
Siehe dazu die Anleitung für das In‐
fotainment System.
Navigationsmenü
Das Navigationsmenü ermöglicht die
Routenführung.
Siehe dazu die Anleitung für das In‐
fotainment System.
EinstellungsmenüDie folgende Liste enthält alle vorhan‐
denen Systemeinstellungsmenüsei‐
ten. Einige davon sind nur bei be‐
stimmten Fahrzeugen verfügbar. Ab‐
hängig vom Display werden einige
Funktionen als Symbole dargestellt.
Einstellrädchen drehen oder mit Q
bzw. P eine Seite auswählen und
den Anweisungen in den Untermenüs folgen:
■ Einheiten
■ Display-Themen
■ Infoseiten
■ Geschwindigkeitswarnung
■ Reifenlast
■ Software-InformationenEinheiten
In der Anzeige der Einheiten auf >
drücken. Mit 9 britische oder metri‐
sche Einheiten auswählen.
Display-Themen
In der Einzeige der Themen auf >
drücken. Mit 9 den Modus Sport oder
Touring auswählen. Der Sport-Modus
enthält mehr Fahrzeuginformationen,
der Tour-Modus mehr Medieninfor‐
mationen.
Diese Einstellung ist nur im Uplevel-
Display verfügbar.
Infoseiten
In der Anzeige der Infoseiten auf >
drücken. Eine Liste aller Positionen
im Infomenü wird angezeigt. Über 9
die Funktionen auswählen, die auf
der Infoseite angezeigt werden sol‐
len. Bei ausgewählten Seiten ist das
Kontrollkästchen angekreuzt ( 9). Bei
nicht anzeigbaren Funktionen ist das
Kontrollkästchen leer. Siehe
Infomenü oben.Geschwindigkeitswarnung
Im Fenster „Geschwindigkeitswar‐
nung“ können Sie eine Höchstge‐
schwindigkeit festlegen.
Zum Festlegen der Geschwindig‐
keitswarnung auf > drücken,
während die Seite angezeigt wird. Den Wert über Q bzw. P anpassen.
Zum Festlegen der Geschwindigkeit
auf 9 drücken. Wenn die Geschwin‐
digkeit festgelegt ist, kann die Funk‐
tion durch Drücken auf 9 ausge‐
schaltet werden, während diese Seite
angezeigt wird. Beim Überschreiten
der festgelegten Maximalgeschwin‐
digkeit wird eine Warnung angezeigt
und ein Warnton ausgegeben.
Reifenlast
Im Display „Reifenlast“ wird die Rei‐
fendruckkategorie gemäß dem aktu‐
ellen Reifendruck ausgewählt. In der
Anzeige der Seite auf > drücken
3 266.

Instrumente, Bedienelemente123
Auswählen:■ Leicht für Komfort-Reifendruck mit
bis zu 3 Insassen
■ Eco für Eco-Reifendruck mit bis zu
3 Insassen
■ Max bei voller Beladung
durch Drücken auf 9.
Software-Informationen
Zeigt die Open-Source Software-In‐
formationen an.
Valet-Modus
Einige Funktionen des DIC und des
Colour-Info-Displays können für be‐
stimmte Fahrer eingeschränkt wer‐
den.
Der Valet-Modus kann im Menü
Einstellung im Fahrzeugpersonalisie‐
rungsmenü aktiviert oder deaktiviert
werden.
Colour-Info-Display 3 123.
Fahrzeugpersonalisierung 3 128.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.Colour-Info-Display
Das Colour-Info-Display befindet sich
in der Instrumententafel in der Nähe
des Instruments.
Je nach Fahrzeugkonfiguration ver‐
fügt das Fahrzeug über ein
■ 4,2"-Farbdisplay
oder
■ 8"-Farbdisplay mit Touchscreen
und Touchpad-Funktion
Im Info Display werden folgende In‐
formationen angezeigt:
■ Uhrzeit 3 95
■ Außentemperatur 3 94
■ Datum auf 8"-Farbdisplay 3 95
■ Infotainment-System, siehe die Be‐
schreibung in der Bedienungsanlei‐
tung des Infotainment-Systems
■ Navigation, siehe die Beschreibung
in der Bedienungsanleitung des In‐
fotainment-Systems
■ Systemmeldungen
■ Fahrzeugmeldungen 3 125
■ Einstellungen für Fahrzeugperso‐ nalisierung 3 1284,2"-Farbdisplay
Menüs und Einstellungen auswählen
Auf Menüs und Einstellungen wird
über das Display zugegriffen.
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
Zur Auswahl eines Menüsymbols im
Display MENU drehen.
Zum Bestätigen einer Auswahl auf
MENU drücken.

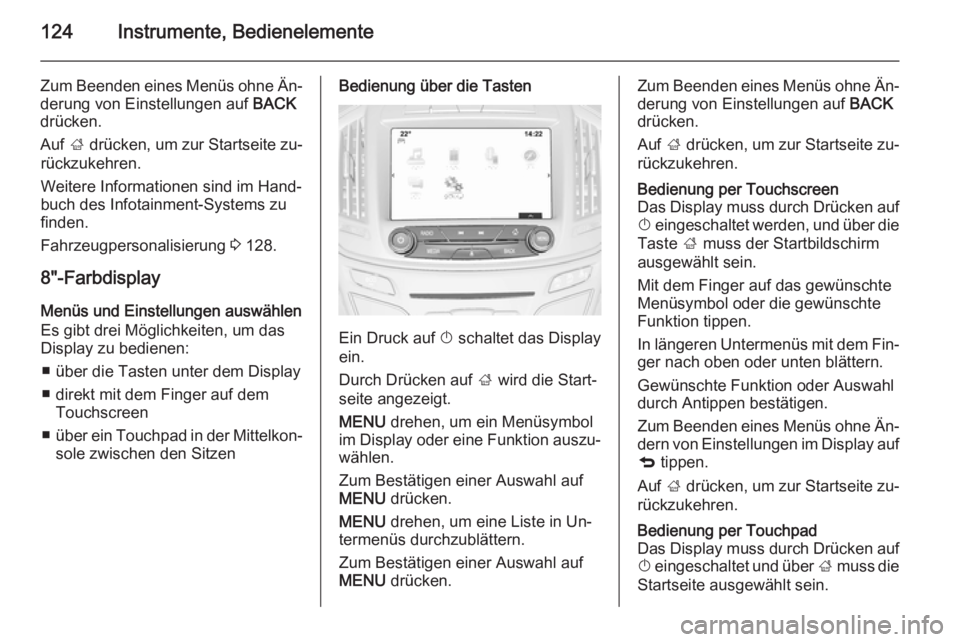

124Instrumente, Bedienelemente
Zum Beenden eines Menüs ohne Än‐
derung von Einstellungen auf BACK
drücken.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 128.
8"-Farbdisplay Menüs und Einstellungen auswählen
Es gibt drei Möglichkeiten, um das
Display zu bedienen:
■ über die Tasten unter dem Display
■ direkt mit dem Finger auf dem Touchscreen
■ über ein Touchpad in der Mittelkon‐
sole zwischen den SitzenBedienung über die Tasten
Ein Druck auf X schaltet das Display
ein.
Durch Drücken auf ; wird die Start‐
seite angezeigt.
MENU drehen, um ein Menüsymbol
im Display oder eine Funktion auszu‐
wählen.
Zum Bestätigen einer Auswahl auf
MENU drücken.
MENU drehen, um eine Liste in Un‐
termenüs durchzublättern.
Zum Bestätigen einer Auswahl auf
MENU drücken.
Zum Beenden eines Menüs ohne Än‐
derung von Einstellungen auf BACK
drücken.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.Bedienung per Touchscreen
Das Display muss durch Drücken auf
X eingeschaltet werden, und über die
Taste ; muss der Startbildschirm
ausgewählt sein.
Mit dem Finger auf das gewünschte
Menüsymbol oder die gewünschte
Funktion tippen.
In längeren Untermenüs mit dem Fin‐ ger nach oben oder unten blättern.
Gewünschte Funktion oder Auswahl
durch Antippen bestätigen.
Zum Beenden eines Menüs ohne Än‐
dern von Einstellungen im Display auf
q tippen.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.Bedienung per Touchpad
Das Display muss durch Drücken auf X eingeschaltet und über ; muss die
Startseite ausgewählt sein.

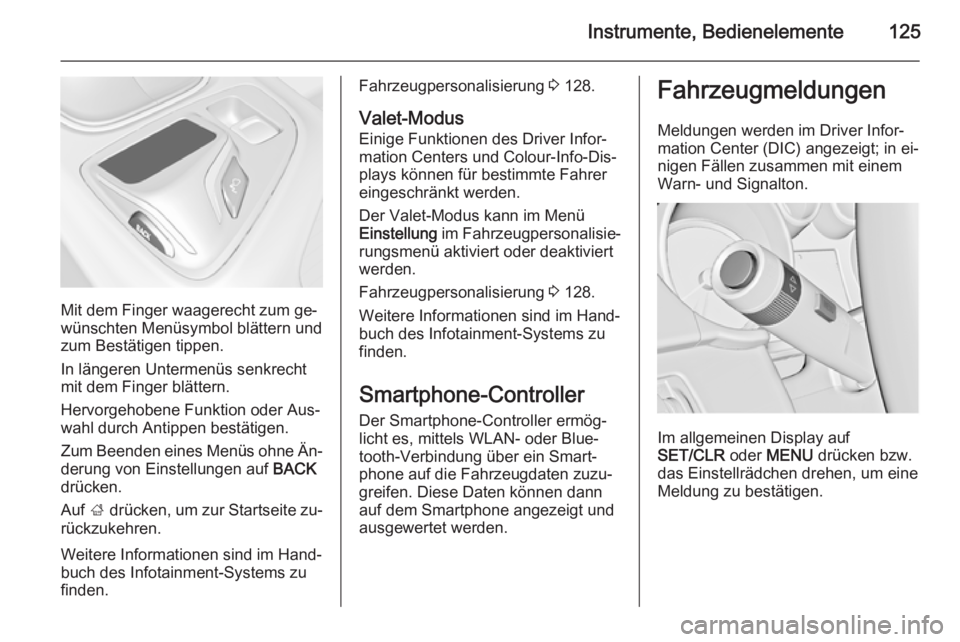

Instrumente, Bedienelemente125
Mit dem Finger waagerecht zum ge‐
wünschten Menüsymbol blättern und
zum Bestätigen tippen.
In längeren Untermenüs senkrecht
mit dem Finger blättern.
Hervorgehobene Funktion oder Aus‐
wahl durch Antippen bestätigen.
Zum Beenden eines Menüs ohne Än‐
derung von Einstellungen auf BACK
drücken.
Auf ; drücken, um zur Startseite zu‐
rückzukehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Fahrzeugpersonalisierung 3 128.
Valet-Modus Einige Funktionen des Driver Infor‐mation Centers und Colour-Info-Dis‐
plays können für bestimmte Fahrer
eingeschränkt werden.
Der Valet-Modus kann im Menü
Einstellung im Fahrzeugpersonalisie‐
rungsmenü aktiviert oder deaktiviert
werden.
Fahrzeugpersonalisierung 3 128.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Smartphone-Controller Der Smartphone-Controller ermög‐
licht es, mittels WLAN- oder Blue‐
tooth-Verbindung über ein Smart‐
phone auf die Fahrzeugdaten zuzu‐
greifen. Diese Daten können dann
auf dem Smartphone angezeigt und
ausgewertet werden.Fahrzeugmeldungen
Meldungen werden im Driver Infor‐
mation Center (DIC) angezeigt; in ei‐
nigen Fällen zusammen mit einem
Warn- und Signalton.
Im allgemeinen Display auf
SET/CLR oder MENU drücken bzw.
das Einstellrädchen drehen, um eine Meldung zu bestätigen.

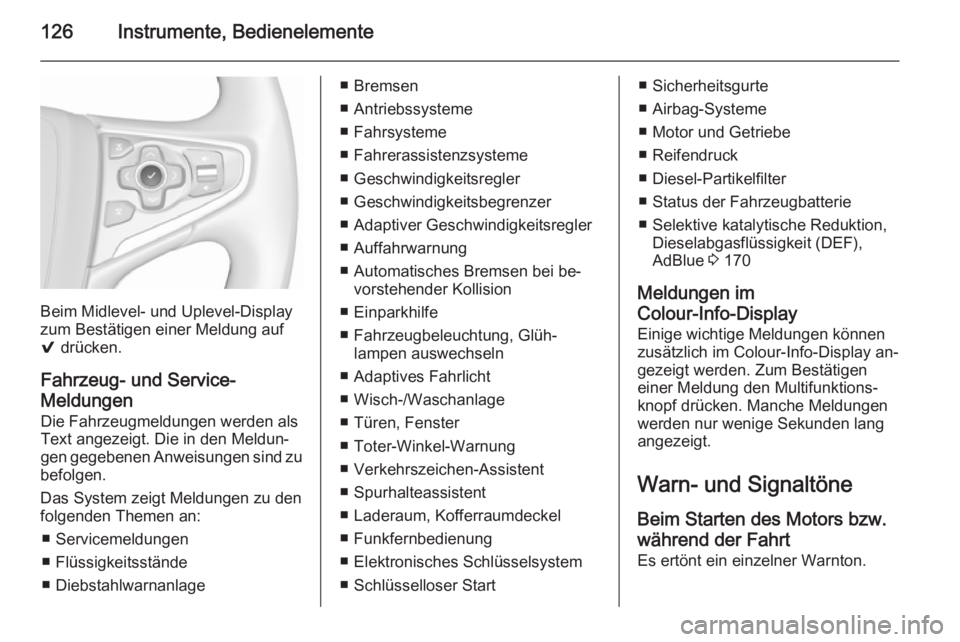

126Instrumente, Bedienelemente
Beim Midlevel- und Uplevel-Display
zum Bestätigen einer Meldung auf
9 drücken.
Fahrzeug- und Service-
Meldungen Die Fahrzeugmeldungen werden als
Text angezeigt. Die in den Meldun‐
gen gegebenen Anweisungen sind zu
befolgen.
Das System zeigt Meldungen zu den folgenden Themen an:
■ Servicemeldungen
■ Flüssigkeitsstände
■ Diebstahlwarnanlage
■ Bremsen
■ Antriebssysteme
■ Fahrsysteme
■ Fahrerassistenzsysteme
■ Geschwindigkeitsregler
■ Geschwindigkeitsbegrenzer
■ Adaptiver Geschwindigkeitsregler ■ Auffahrwarnung
■ Automatisches Bremsen bei be‐ vorstehender Kollision
■ Einparkhilfe
■ Fahrzeugbeleuchtung, Glüh‐ lampen auswechseln
■ Adaptives Fahrlicht
■ Wisch-/Waschanlage
■ Türen, Fenster
■ Toter-Winkel-Warnung
■ Verkehrszeichen-Assistent
■ Spurhalteassistent
■ Laderaum, Kofferraumdeckel
■ Funkfernbedienung
■ Elektronisches Schlüsselsystem
■ Schlüsselloser Start■ Sicherheitsgurte
■ Airbag-Systeme
■ Motor und Getriebe
■ Reifendruck
■ Diesel-Partikelfilter
■ Status der Fahrzeugbatterie
■ Selektive katalytische Reduktion, Dieselabgasflüssigkeit (DEF),
AdBlue 3 170
Meldungen im
Colour-Info-Display Einige wichtige Meldungen können
zusätzlich im Colour-Info-Display an‐ gezeigt werden. Zum Bestätigen
einer Meldung den Multifunktions‐
knopf drücken. Manche Meldungen
werden nur wenige Sekunden lang
angezeigt.
Warn- und Signaltöne
Beim Starten des Motors bzw. während der Fahrt Es ertönt ein einzelner Warnton.

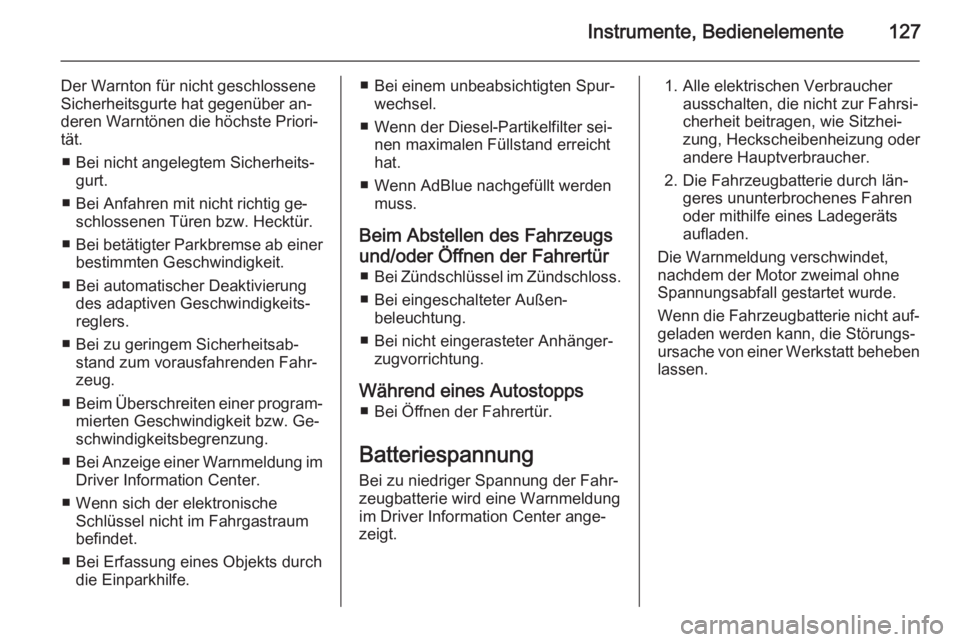

Instrumente, Bedienelemente127
Der Warnton für nicht geschlossene
Sicherheitsgurte hat gegenüber an‐
deren Warntönen die höchste Priori‐
tät.
■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Bei Anfahren mit nicht richtig ge‐ schlossenen Türen bzw. Hecktür.
■ Bei betätigter Parkbremse ab einer
bestimmten Geschwindigkeit.
■ Bei automatischer Deaktivierung des adaptiven Geschwindigkeits‐
reglers.
■ Bei zu geringem Sicherheitsab‐ stand zum vorausfahrenden Fahr‐
zeug.
■ Beim Überschreiten einer program‐
mierten Geschwindigkeit bzw. Ge‐
schwindigkeitsbegrenzung.
■ Bei Anzeige einer Warnmeldung im
Driver Information Center.
■ Wenn sich der elektronische Schlüssel nicht im Fahrgastraum
befindet.
■ Bei Erfassung eines Objekts durch die Einparkhilfe.■ Bei einem unbeabsichtigten Spur‐ wechsel.
■ Wenn der Diesel-Partikelfilter sei‐ nen maximalen Füllstand erreicht
hat.
■ Wenn AdBlue nachgefüllt werden muss.
Beim Abstellen des Fahrzeugs und/oder Öffnen der Fahrertür ■ Bei Zündschlüssel im Zündschloss.
■ Bei eingeschalteter Außen‐ beleuchtung.
■ Bei nicht eingerasteter Anhänger‐ zugvorrichtung.
Während eines Autostopps ■ Bei Öffnen der Fahrertür.
Batteriespannung Bei zu niedriger Spannung der Fahr‐
zeugbatterie wird eine Warnmeldung
im Driver Information Center ange‐
zeigt.1. Alle elektrischen Verbraucher ausschalten, die nicht zur Fahrsi‐
cherheit beitragen, wie Sitzhei‐
zung, Heckscheibenheizung oder
andere Hauptverbraucher.
2. Die Fahrzeugbatterie durch län‐ geres ununterbrochenes Fahren
oder mithilfe eines Ladegeräts
aufladen.
Die Warnmeldung verschwindet, nachdem der Motor zweimal ohne
Spannungsabfall gestartet wurde.
Wenn die Fahrzeugbatterie nicht auf‐ geladen werden kann, die Störungs‐
ursache von einer Werkstatt beheben
lassen.

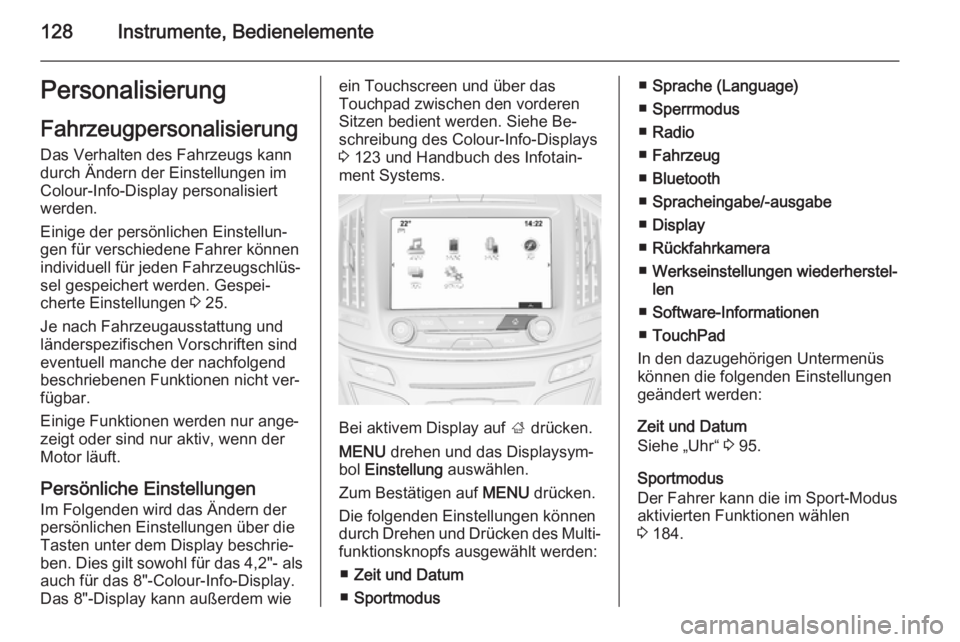

128Instrumente, BedienelementePersonalisierung
Fahrzeugpersonalisierung Das Verhalten des Fahrzeugs kann
durch Ändern der Einstellungen im
Colour-Info-Display personalisiert
werden.
Einige der persönlichen Einstellun‐
gen für verschiedene Fahrer können
individuell für jeden Fahrzeugschlüs‐
sel gespeichert werden. Gespei‐
cherte Einstellungen 3 25.
Je nach Fahrzeugausstattung und
länderspezifischen Vorschriften sind
eventuell manche der nachfolgend
beschriebenen Funktionen nicht ver‐
fügbar.
Einige Funktionen werden nur ange‐
zeigt oder sind nur aktiv, wenn der
Motor läuft.
Persönliche Einstellungen
Im Folgenden wird das Ändern der
persönlichen Einstellungen über die
Tasten unter dem Display beschrie‐
ben. Dies gilt sowohl für das 4,2"- als
auch für das 8"-Colour-Info-Display.
Das 8"-Display kann außerdem wieein Touchscreen und über das
Touchpad zwischen den vorderen
Sitzen bedient werden. Siehe Be‐
schreibung des Colour-Info-Displays
3 123 und Handbuch des Infotain‐
ment Systems.
Bei aktivem Display auf ; drücken.
MENU drehen und das Displaysym‐
bol Einstellung auswählen.
Zum Bestätigen auf MENU drücken.
Die folgenden Einstellungen können
durch Drehen und Drücken des Multi‐
funktionsknopfs ausgewählt werden:
■ Zeit und Datum
■ Sportmodus
■Sprache (Language)
■ Sperrmodus
■ Radio
■ Fahrzeug
■ Bluetooth
■ Spracheingabe/-ausgabe
■ Display
■ Rückfahrkamera
■ Werkseinstellungen wiederherstel‐
len
■ Software-Informationen
■ TouchPad
In den dazugehörigen Untermenüs
können die folgenden Einstellungen
geändert werden:
Zeit und Datum
Siehe „Uhr“ 3 95.
Sportmodus
Der Fahrer kann die im Sport-Modus
aktivierten Funktionen wählen
3 184.
