OPEL INSIGNIA 2015.5 Betriebsanleitung (in German)

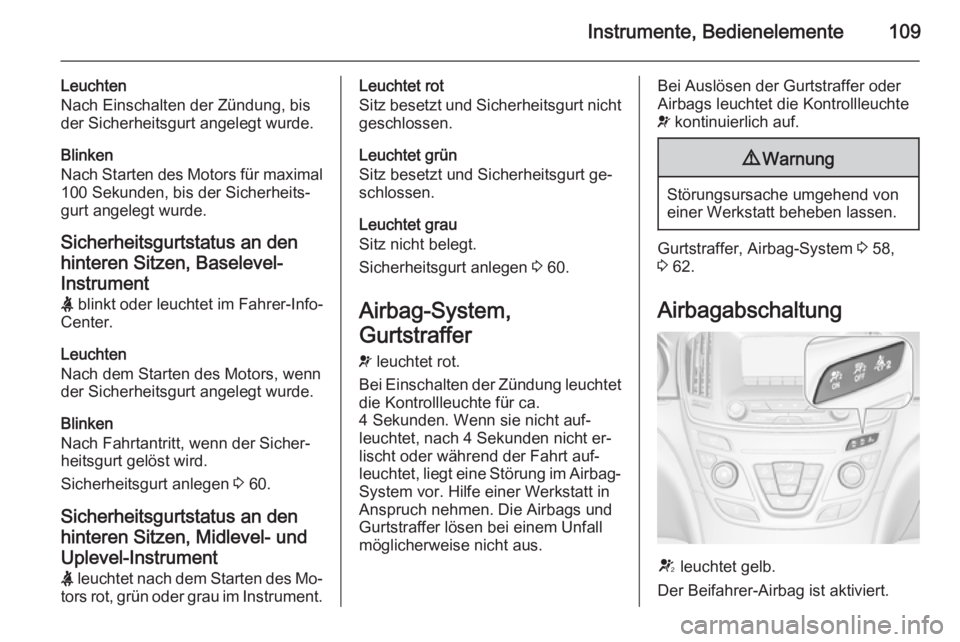

Instrumente, Bedienelemente109
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach Starten des Motors für maximal 100 Sekunden, bis der Sicherheits‐
gurt angelegt wurde.
Sicherheitsgurtstatus an den
hinteren Sitzen, Baselevel-
Instrument X blinkt oder leuchtet im Fahrer-Info-
Center.
Leuchten
Nach dem Starten des Motors, wenn
der Sicherheitsgurt angelegt wurde.
Blinken
Nach Fahrtantritt, wenn der Sicher‐
heitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 60.
Sicherheitsgurtstatus an den hinteren Sitzen, Midlevel- und
Uplevel-Instrument
X leuchtet nach dem Starten des Mo‐
tors rot, grün oder grau im Instrument.Leuchtet rot
Sitz besetzt und Sicherheitsgurt nicht
geschlossen.
Leuchtet grün
Sitz besetzt und Sicherheitsgurt ge‐
schlossen.
Leuchtet grau
Sitz nicht belegt.
Sicherheitsgurt anlegen 3 60.
Airbag-System,
Gurtstraffer v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn sie nicht auf‐ leuchtet, nach 4 Sekunden nicht er‐
lischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung im Airbag- System vor. Hilfe einer Werkstatt in
Anspruch nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus.Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 58,
3 62.
Airbagabschaltung
V leuchtet gelb.
Der Beifahrer-Airbag ist aktiviert.

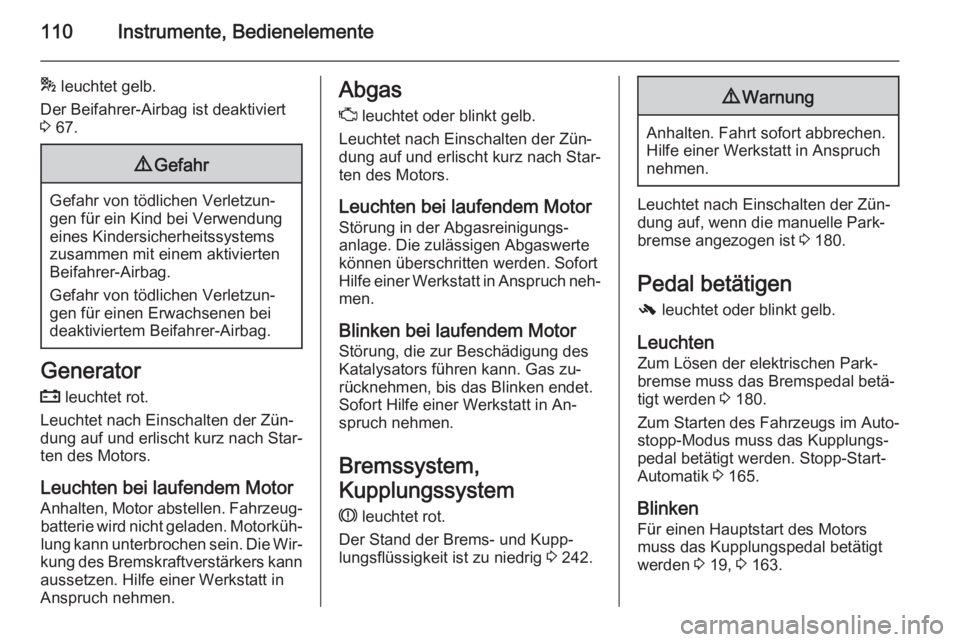

110Instrumente, Bedienelemente
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 67.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAnhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Gas zu‐
rücknehmen, bis das Blinken endet.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.
Bremssystem,
Kupplungssystem R leuchtet rot.
Der Stand der Brems- und Kupp‐
lungsflüssigkeit ist zu niedrig 3 242.9
Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 180.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten
Zum Lösen der elektrischen Park‐
bremse muss das Bremspedal betä‐
tigt werden 3 180.
Zum Starten des Fahrzeugs im Auto‐ stopp-Modus muss das Kupplungs‐
pedal betätigt werden. Stopp-Start- Automatik 3 165.
Blinken
Für einen Hauptstart des Motors
muss das Kupplungspedal betätigt
werden 3 19, 3 163.

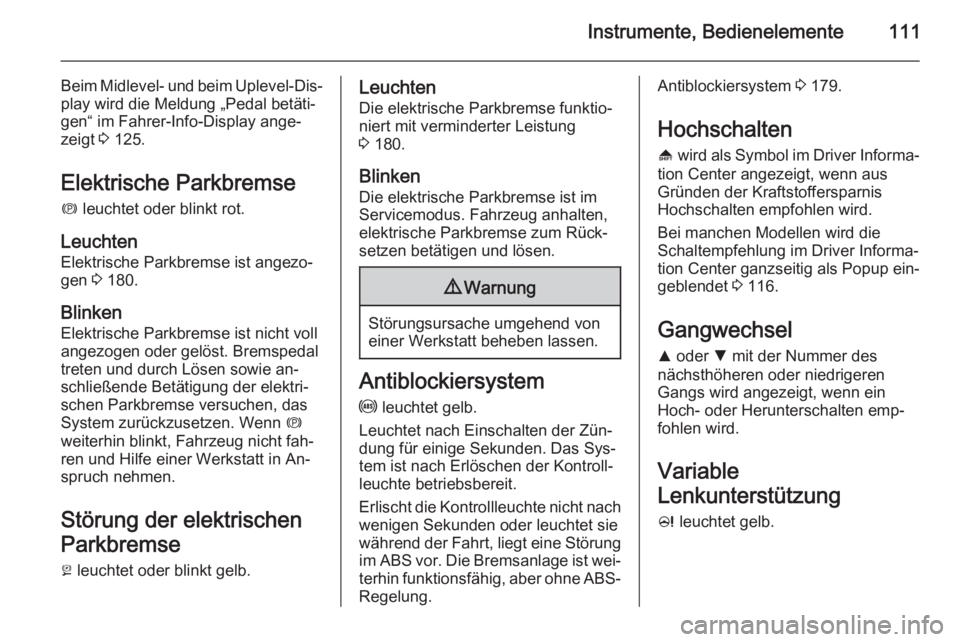

Instrumente, Bedienelemente111
Beim Midlevel- und beim Uplevel-Dis‐play wird die Meldung „Pedal betäti‐
gen“ im Fahrer-Info-Display ange‐
zeigt 3 125.
Elektrische Parkbremse
m leuchtet oder blinkt rot.
Leuchten
Elektrische Parkbremse ist angezo‐
gen 3 180.
Blinken Elektrische Parkbremse ist nicht vollangezogen oder gelöst. Bremspedal
treten und durch Lösen sowie an‐
schließende Betätigung der elektri‐
schen Parkbremse versuchen, das
System zurückzusetzen. Wenn m
weiterhin blinkt, Fahrzeug nicht fah‐
ren und Hilfe einer Werkstatt in An‐
spruch nehmen.
Störung der elektrischen
Parkbremse j leuchtet oder blinkt gelb.Leuchten
Die elektrische Parkbremse funktio‐
niert mit verminderter Leistung
3 180.
Blinken
Die elektrische Parkbremse ist im
Servicemodus. Fahrzeug anhalten,
elektrische Parkbremse zum Rück‐
setzen betätigen und lösen.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung im ABS vor. Die Bremsanlage ist wei‐ terhin funktionsfähig, aber ohne ABS-
Regelung.
Antiblockiersystem 3 179.
Hochschalten
[ wird als Symbol im Driver Informa‐
tion Center angezeigt, wenn aus
Gründen der Kraftstoffersparnis
Hochschalten empfohlen wird.
Bei manchen Modellen wird die
Schaltempfehlung im Driver Informa‐
tion Center ganzseitig als Popup ein‐
geblendet 3 116.
Gangwechsel
R oder S mit der Nummer des
nächsthöheren oder niedrigeren
Gangs wird angezeigt, wenn ein
Hoch- oder Herunterschalten emp‐ fohlen wird.
Variable
Lenkunterstützung c leuchtet gelb.

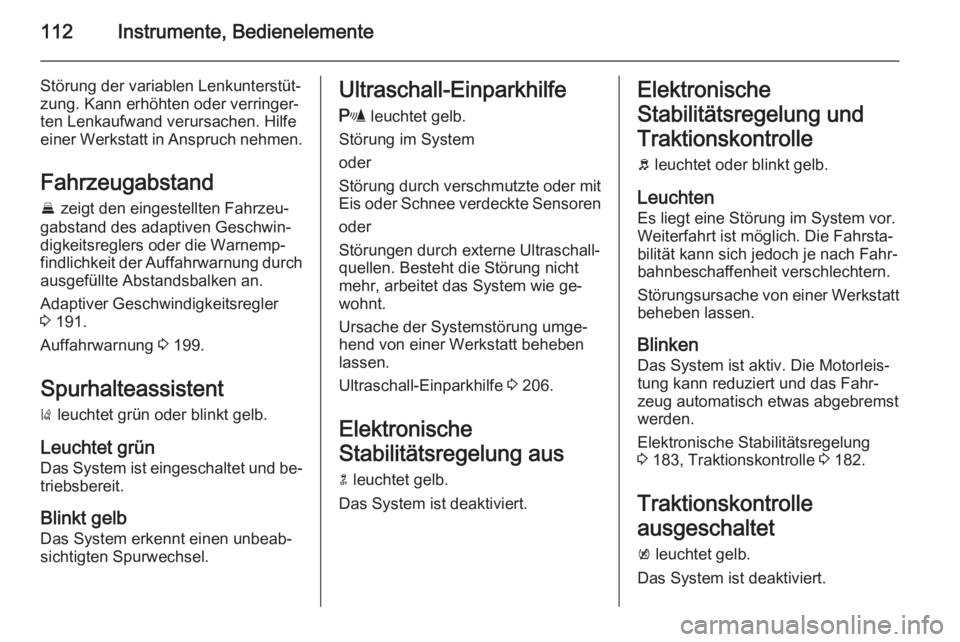

112Instrumente, Bedienelemente
Störung der variablen Lenkunterstüt‐
zung. Kann erhöhten oder verringer‐
ten Lenkaufwand verursachen. Hilfe
einer Werkstatt in Anspruch nehmen.
Fahrzeugabstand
E zeigt den eingestellten Fahrzeu‐
gabstand des adaptiven Geschwin‐
digkeitsreglers oder die Warnemp‐
findlichkeit der Auffahrwarnung durch
ausgefüllte Abstandsbalken an.
Adaptiver Geschwindigkeitsregler
3 191.
Auffahrwarnung 3 199.
Spurhalteassistent
) leuchtet grün oder blinkt gelb.
Leuchtet grün Das System ist eingeschaltet und be‐
triebsbereit.
Blinkt gelb
Das System erkennt einen unbeab‐
sichtigten Spurwechsel.Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 206.
Elektronische
Stabilitätsregelung aus
n leuchtet gelb.
Das System ist deaktiviert.Elektronische
Stabilitätsregelung und
Traktionskontrolle
b leuchtet oder blinkt gelb.
Leuchten
Es liegt eine Störung im System vor.
Weiterfahrt ist möglich. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.
Störungsursache von einer Werkstatt
beheben lassen.
Blinken Das System ist aktiv. Die Motorleis‐
tung kann reduziert und das Fahr‐
zeug automatisch etwas abgebremst
werden.
Elektronische Stabilitätsregelung
3 183, Traktionskontrolle 3 182.
Traktionskontrolle
ausgeschaltet k leuchtet gelb.
Das System ist deaktiviert.

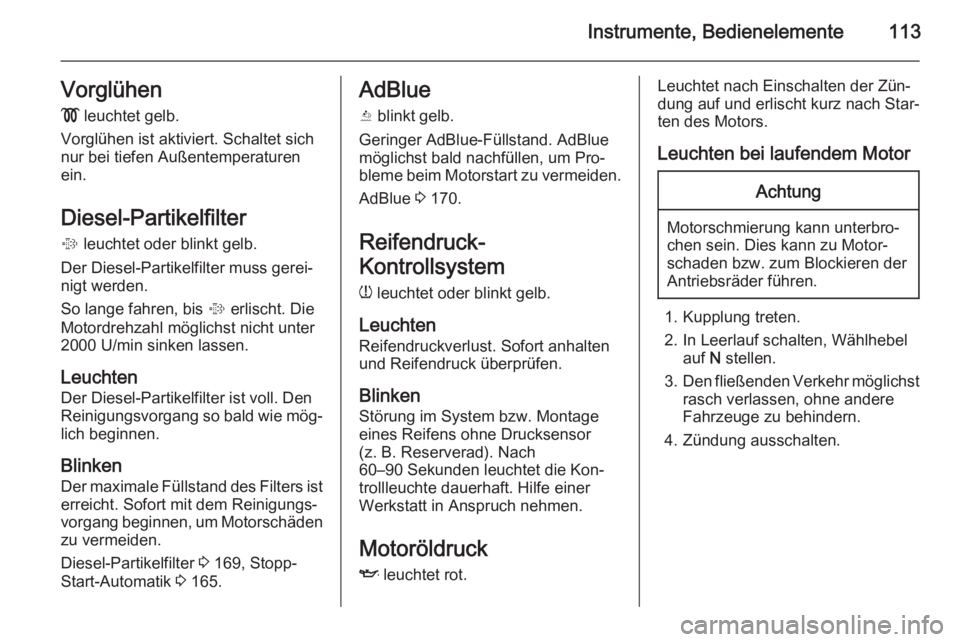

Instrumente, Bedienelemente113Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Schaltet sich
nur bei tiefen Außentemperaturen
ein.
Diesel-Partikelfilter
% leuchtet oder blinkt gelb.
Der Diesel-Partikelfilter muss gerei‐
nigt werden.
So lange fahren, bis % erlischt. Die
Motordrehzahl möglichst nicht unter
2000 U/min sinken lassen.
Leuchten
Der Diesel-Partikelfilter ist voll. Den
Reinigungsvorgang so bald wie mög‐
lich beginnen.
Blinken
Der maximale Füllstand des Filters ist erreicht. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden
zu vermeiden.
Diesel-Partikelfilter 3 169, Stopp-
Start-Automatik 3 165.AdBlue
Y blinkt gelb.
Geringer AdBlue-Füllstand. AdBlue
möglichst bald nachfüllen, um Pro‐
bleme beim Motorstart zu vermeiden.
AdBlue 3 170.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten
Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach
60–90 Sekunden leuchtet die Kon‐
trollleuchte dauerhaft. Hilfe einer
Werkstatt in Anspruch nehmen.
Motoröldruck I leuchtet rot.Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel auf N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.

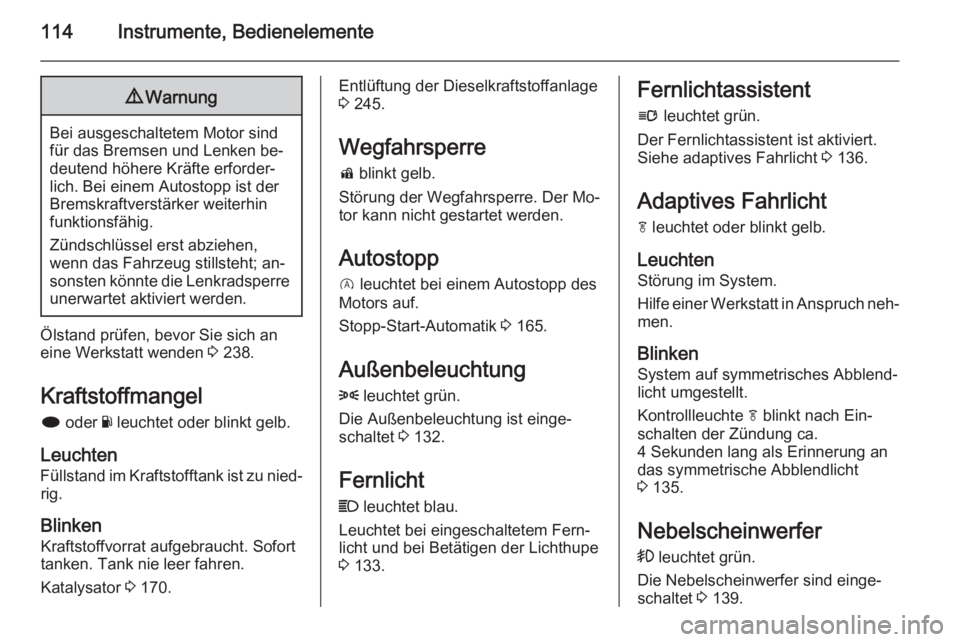

114Instrumente, Bedienelemente9Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich. Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 238.
Kraftstoffmangel i oder Y leuchtet oder blinkt gelb.
Leuchten
Füllstand im Kraftstofftank ist zu nied‐ rig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Katalysator 3 170.
Entlüftung der Dieselkraftstoffanlage
3 245.
Wegfahrsperre
d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor kann nicht gestartet werden.
Autostopp D leuchtet bei einem Autostopp des
Motors auf.
Stopp-Start-Automatik 3 165.
Außenbeleuchtung 8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 132.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 133.Fernlichtassistent
l leuchtet grün.
Der Fernlichtassistent ist aktiviert.
Siehe adaptives Fahrlicht 3 136.
Adaptives Fahrlicht
f leuchtet oder blinkt gelb.
Leuchten
Störung im System.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Blinken System auf symmetrisches Abblend‐
licht umgestellt.
Kontrollleuchte f blinkt nach Ein‐
schalten der Zündung ca.
4 Sekunden lang als Erinnerung an
das symmetrische Abblendlicht
3 135.
Nebelscheinwerfer
> leuchtet grün.
Die Nebelscheinwerfer sind einge‐ schaltet 3 139.

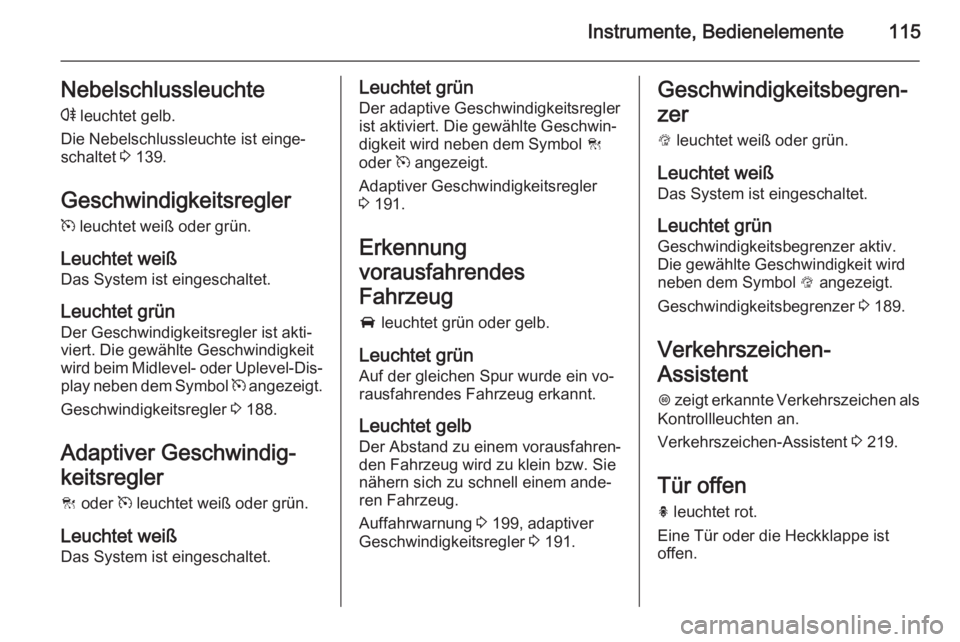

Instrumente, Bedienelemente115Nebelschlussleuchter leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 139.
Geschwindigkeitsregler
m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist eingeschaltet.
Leuchtet grünDer Geschwindigkeitsregler ist akti‐
viert. Die gewählte Geschwindigkeit
wird beim Midlevel- oder Uplevel-Dis‐
play neben dem Symbol m angezeigt.
Geschwindigkeitsregler 3 188.
Adaptiver Geschwindig‐
keitsregler
C oder m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist eingeschaltet.Leuchtet grün
Der adaptive Geschwindigkeitsregler
ist aktiviert. Die gewählte Geschwin‐
digkeit wird neben dem Symbol C
oder m angezeigt.
Adaptiver Geschwindigkeitsregler 3 191.
Erkennung
vorausfahrendes
Fahrzeug
A leuchtet grün oder gelb.
Leuchtet grün Auf der gleichen Spur wurde ein vo‐
rausfahrendes Fahrzeug erkannt.
Leuchtet gelb Der Abstand zu einem vorausfahren‐den Fahrzeug wird zu klein bzw. Sie
nähern sich zu schnell einem ande‐
ren Fahrzeug.
Auffahrwarnung 3 199, adaptiver
Geschwindigkeitsregler 3 191.Geschwindigkeitsbegren‐
zer L leuchtet weiß oder grün.
Leuchtet weiß Das System ist eingeschaltet.
Leuchtet grün Geschwindigkeitsbegrenzer aktiv.
Die gewählte Geschwindigkeit wird
neben dem Symbol L angezeigt.
Geschwindigkeitsbegrenzer 3 189.
Verkehrszeichen-
Assistent
L zeigt erkannte Verkehrszeichen als
Kontrollleuchten an.
Verkehrszeichen-Assistent 3 219.
Tür offen
h leuchtet rot.
Eine Tür oder die Heckklappe ist
offen.

116Instrumente, BedienelementeInfo-DisplaysDriver Information Center
Das Driver Information Center (DIC)
befindet sich im Instrument.
Abhängig von Version und Instrument ist das DIC als Baselevel-, Midlevel-
oder Uplevel-Display erhältlich.
Im DIC werden versionsabhängig fol‐
gende Informationen angezeigt:
■ Gesamt- und Tageskilometer
■ Fahrzeuginformationen
■ Informationen des Bordcomputers
■ Eco-Informationen
■ Informationen zu den Fahrwerten
■ Fahrzeug- und Warnmeldungen ■ Audio- und Infotainment-Informati‐ onen
■ Informationen des Mobiltelefons ■ Navigationsinformationen
■ FahrzeugeinstellungenBaselevel-Display
Die Menüseiten des Baselevel-Dis‐
plays werden durch Drücken auf
MENU am Blinkerhebel ausgewählt.
Die Symbole des Hauptmenüs sind in
der obersten Displayzeile zu sehen:
■ W Infomenü
■ X Einstellungsmenü
■ s Eco-Menü
Einige der angezeigten Funktionen
sind beim Fahren und im Stand un‐
terschiedlich und einige Funktionen
sind nur beim Fahren aktiv.
Fahrzeugpersonalisierung 3 128.
Gespeicherte Einstellungen 3 25.
Menüs und Funktionen auswählen
Die Menüs und Funktionen können über die Tasten am Blinkerhebel aus‐ gewählt werden.
MENU drücken, um zwischen den
Hauptmenüs umzuschalten oder von einem Untermenü in das nächsthö‐
here Menü zurückzukehren.
Durch Drehen des Einstellrädchens
eine Unterseite des Hauptmenüs
auswählen oder einen Zahlenwert
einstellen.

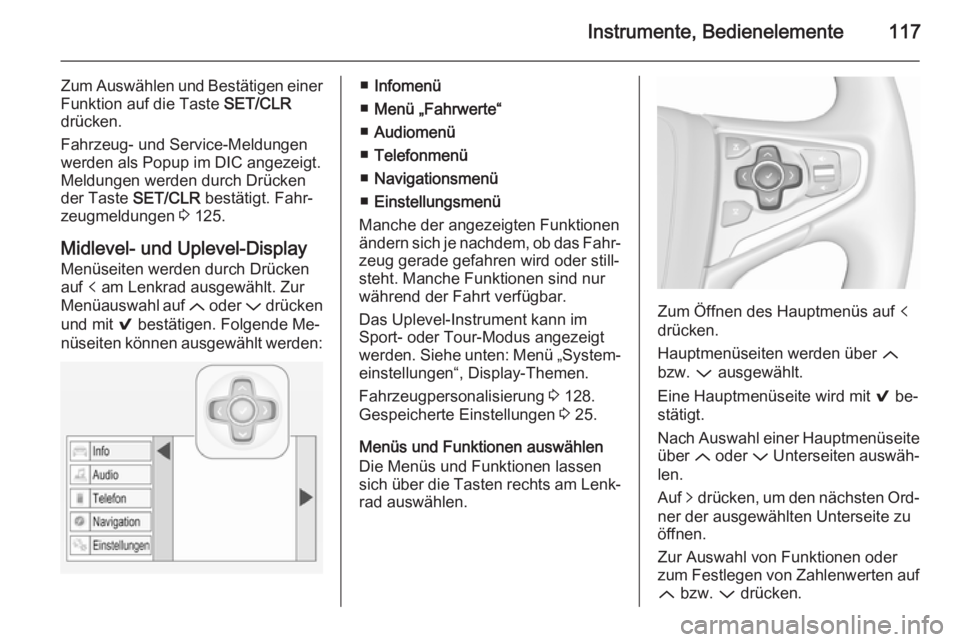

Instrumente, Bedienelemente117
Zum Auswählen und Bestätigen einer
Funktion auf die Taste SET/CLR
drücken.
Fahrzeug- und Service-Meldungen
werden als Popup im DIC angezeigt.
Meldungen werden durch Drücken
der Taste SET/CLR bestätigt. Fahr‐
zeugmeldungen 3 125.
Midlevel- und Uplevel-Display
Menüseiten werden durch Drücken
auf p am Lenkrad ausgewählt. Zur
Menüauswahl auf Q oder P drücken
und mit 9 bestätigen. Folgende Me‐
nüseiten können ausgewählt werden:■ Infomenü
■ Menü „Fahrwerte“
■ Audiomenü
■ Telefonmenü
■ Navigationsmenü
■ Einstellungsmenü
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Das Uplevel-Instrument kann im
Sport- oder Tour-Modus angezeigt
werden. Siehe unten: Menü „System‐
einstellungen“, Display-Themen.
Fahrzeugpersonalisierung 3 128.
Gespeicherte Einstellungen 3 25.
Menüs und Funktionen auswählen Die Menüs und Funktionen lassen
sich über die Tasten rechts am Lenk‐
rad auswählen.
Zum Öffnen des Hauptmenüs auf p
drücken.
Hauptmenüseiten werden über Q
bzw. P ausgewählt.
Eine Hauptmenüseite wird mit 9 be‐
stätigt.
Nach Auswahl einer Hauptmenüseite über Q oder P Unterseiten auswäh‐
len.
Auf q drücken, um den nächsten Ord‐
ner der ausgewählten Unterseite zu
öffnen.
Zur Auswahl von Funktionen oder zum Festlegen von Zahlenwerten auf
Q bzw. P drücken.

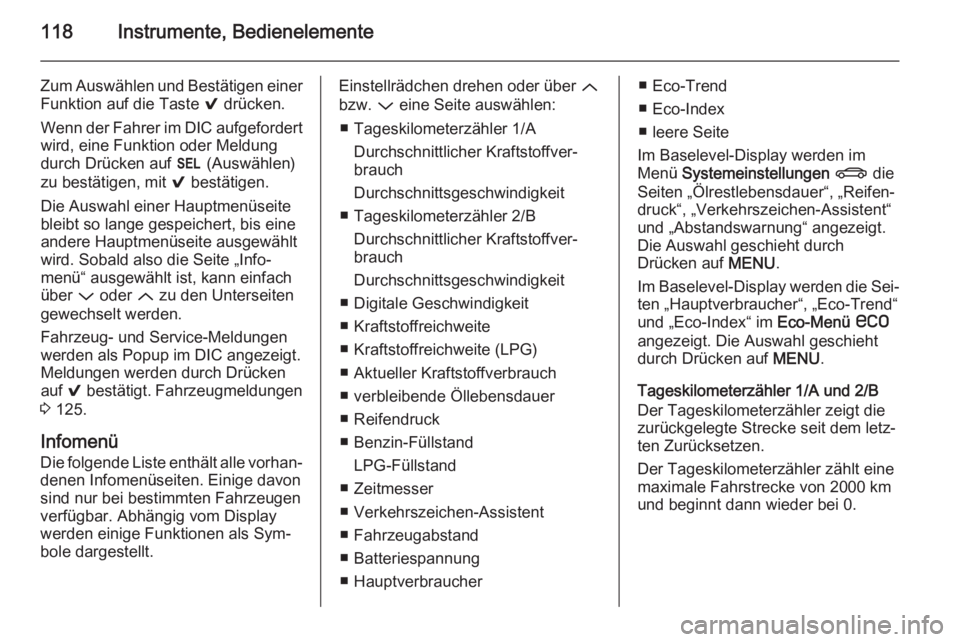

118Instrumente, Bedienelemente
Zum Auswählen und Bestätigen einerFunktion auf die Taste 9 drücken.
Wenn der Fahrer im DIC aufgefordert
wird, eine Funktion oder Meldung
durch Drücken auf H (Auswählen)
zu bestätigen, mit 9 bestätigen.
Die Auswahl einer Hauptmenüseite
bleibt so lange gespeichert, bis eine
andere Hauptmenüseite ausgewählt
wird. Sobald also die Seite „Info‐
menü“ ausgewählt ist, kann einfach
über P oder Q zu den Unterseiten
gewechselt werden.
Fahrzeug- und Service-Meldungen
werden als Popup im DIC angezeigt.
Meldungen werden durch Drücken
auf 9 bestätigt. Fahrzeugmeldungen
3 125.
Infomenü
Die folgende Liste enthält alle vorhan‐ denen Infomenüseiten. Einige davon
sind nur bei bestimmten Fahrzeugen
verfügbar. Abhängig vom Display
werden einige Funktionen als Sym‐
bole dargestellt.Einstellrädchen drehen oder über Q
bzw. P eine Seite auswählen:
■ Tageskilometerzähler 1/A Durchschnittlicher Kraftstoffver‐
brauch
Durchschnittsgeschwindigkeit
■ Tageskilometerzähler 2/B Durchschnittlicher Kraftstoffver‐
brauch
Durchschnittsgeschwindigkeit
■ Digitale Geschwindigkeit
■ Kraftstoffreichweite
■ Kraftstoffreichweite (LPG)
■ Aktueller Kraftstoffverbrauch
■ verbleibende Öllebensdauer
■ Reifendruck
■ Benzin-Füllstand LPG-Füllstand
■ Zeitmesser
■ Verkehrszeichen-Assistent
■ Fahrzeugabstand
■ Batteriespannung
■ Hauptverbraucher■ Eco-Trend
■ Eco-Index
■ leere Seite
Im Baselevel-Display werden im
Menü Systemeinstellungen X die
Seiten „Ölrestlebensdauer“, „Reifen‐
druck“, „Verkehrszeichen-Assistent“
und „Abstandswarnung“ angezeigt.
Die Auswahl geschieht durch
Drücken auf MENU.
Im Baselevel-Display werden die Sei‐
ten „Hauptverbraucher“, „Eco-Trend“
und „Eco-Index“ im Eco-Menü s
angezeigt. Die Auswahl geschieht durch Drücken auf MENU.
Tageskilometerzähler 1/A und 2/B
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt eine
maximale Fahrstrecke von 2000 km
und beginnt dann wieder bei 0.
