Stauraum79
Abdeckung aus den seitlichen Füh‐
rungen ziehen.
Abdeckung einbauen
Abdeckung in seitliche Führungen
schieben und nach unten klappen.
Die Haltegurte an der Heckklappe be‐ festigen.
Sports Tourer, Country Tourer
Abdeckung schließen

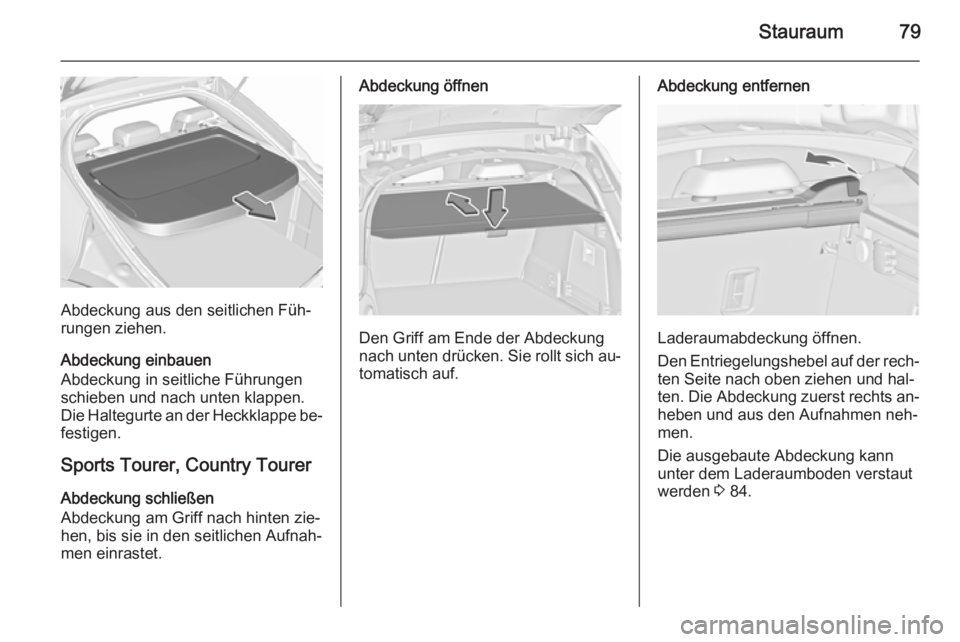

Abdeckung am Griff nach hinten zie‐
hen, bis sie in den seitlichen Aufnah‐
men einrastet.
Abdeckung öffnen
Den Griff am Ende der Abdeckung
nach unten drücken. Sie rollt sich au‐ tomatisch auf.
Abdeckung entfernen
Laderaumabdeckung öffnen.
Den Entriegelungshebel auf der rech‐ ten Seite nach oben ziehen und hal‐
ten. Die Abdeckung zuerst rechts an‐
heben und aus den Aufnahmen neh‐
men.
Die ausgebaute Abdeckung kann
unter dem Laderaumboden verstaut
werden 3 84.
Page 82 of 351
80Stauraum
Abdeckung einbauen
Laderaumabdeckung links in die Auf‐
nahme einsetzen, Entriegelungshe‐
bel nach oben ziehen und halten, La‐ deraumabdeckung rechts einsetzen
und einrasten.
Blende in der Heckklappe

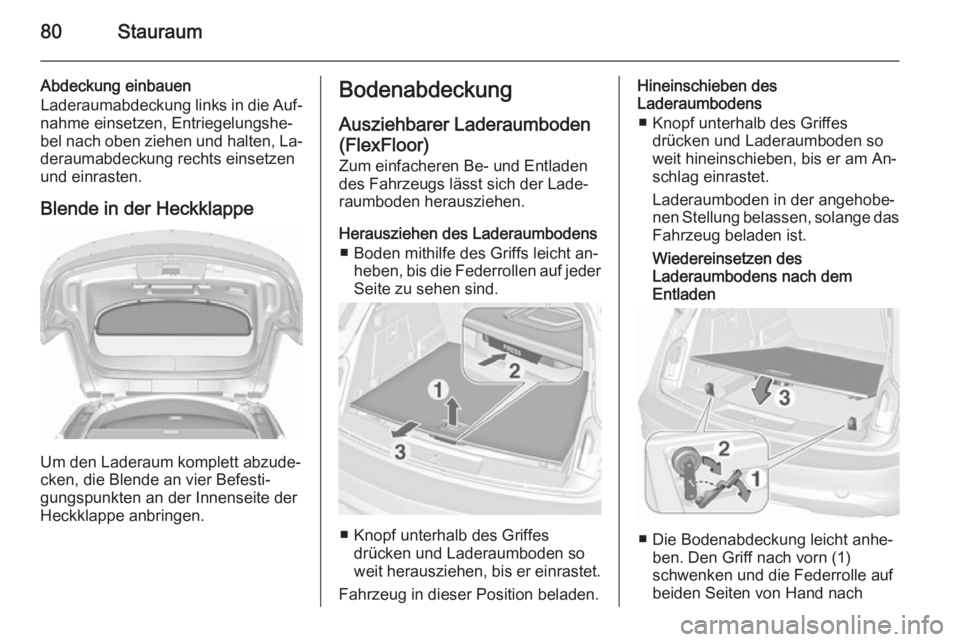

Um den Laderaum komplett abzude‐
cken, die Blende an vier Befesti‐
gungspunkten an der Innenseite der
Heckklappe anbringen.
Bodenabdeckung
Ausziehbarer Laderaumboden
(FlexFloor)
Zum einfacheren Be- und Entladen
des Fahrzeugs lässt sich der Lade‐
raumboden herausziehen.
Herausziehen des Laderaumbodens ■ Boden mithilfe des Griffs leicht an‐ heben, bis die Federrollen auf jederSeite zu sehen sind.
■ Knopf unterhalb des Griffes drücken und Laderaumboden so
weit herausziehen, bis er einrastet.
Fahrzeug in dieser Position beladen.
Hineinschieben des
Laderaumbodens
■ Knopf unterhalb des Griffes drücken und Laderaumboden so
weit hineinschieben, bis er am An‐
schlag einrastet.
Laderaumboden in der angehobe‐
nen Stellung belassen, solange das Fahrzeug beladen ist.
Wiedereinsetzen des
Laderaumbodens nach dem
Entladen
■ Die Bodenabdeckung leicht anhe‐ ben. Den Griff nach vorn (1)
schwenken und die Federrolle auf
beiden Seiten von Hand nach
Page 83 of 351

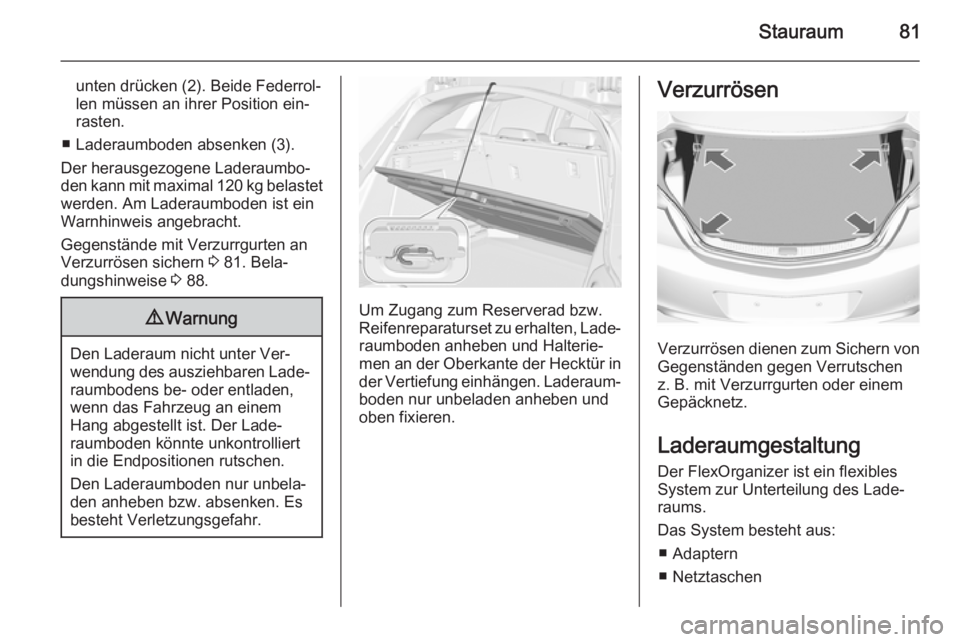

Stauraum81
unten drücken (2). Beide Federrol‐
len müssen an ihrer Position ein‐
rasten.
■ Laderaumboden absenken (3).
Der herausgezogene Laderaumbo‐
den kann mit maximal 120 kg belastet werden. Am Laderaumboden ist ein
Warnhinweis angebracht.
Gegenstände mit Verzurrgurten an
Verzurrösen sichern 3 81. Bela‐
dungshinweise 3 88.9 Warnung
Den Laderaum nicht unter Ver‐
wendung des ausziehbaren Lade‐ raumbodens be- oder entladen,
wenn das Fahrzeug an einem
Hang abgestellt ist. Der Lade‐
raumboden könnte unkontrolliert
in die Endpositionen rutschen.
Den Laderaumboden nur unbela‐
den anheben bzw. absenken. Es
besteht Verletzungsgefahr.
Um Zugang zum Reserverad bzw.
Reifenreparaturset zu erhalten, Lade‐
raumboden anheben und Halterie‐
men an der Oberkante der Hecktür in
der Vertiefung einhängen. Laderaum‐ boden nur unbeladen anheben und
oben fixieren.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
LaderaumgestaltungDer FlexOrganizer ist ein flexiblesSystem zur Unterteilung des Lade‐
raums.
Das System besteht aus:
■ Adaptern
■ Netztaschen
Page 84 of 351
82Stauraum
■ Haken
■ Servicebox
■ Gurtsatz
Die Komponenten werden unter Ver‐
wendung von Adaptern und Haken in
Schienen in beiden Seitenwänden
montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ter in die obere und untere Nut der
Schiene einsetzen und in die ge‐
wünschte Position bringen. Die Griff‐
platte zum Arretieren des Adapters
nach oben schwenken. Zum Ausbau
die Griffplatte nach unten drehen und
aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas zu‐ sammendrücken und in die entspre‐
chenden Öffnungen in den Adaptern
einsetzen.
Zum Ausbauen die Netzstangen zu‐
sammendrücken und aus dem Adap‐
tern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.
Page 85 of 351
Stauraum83

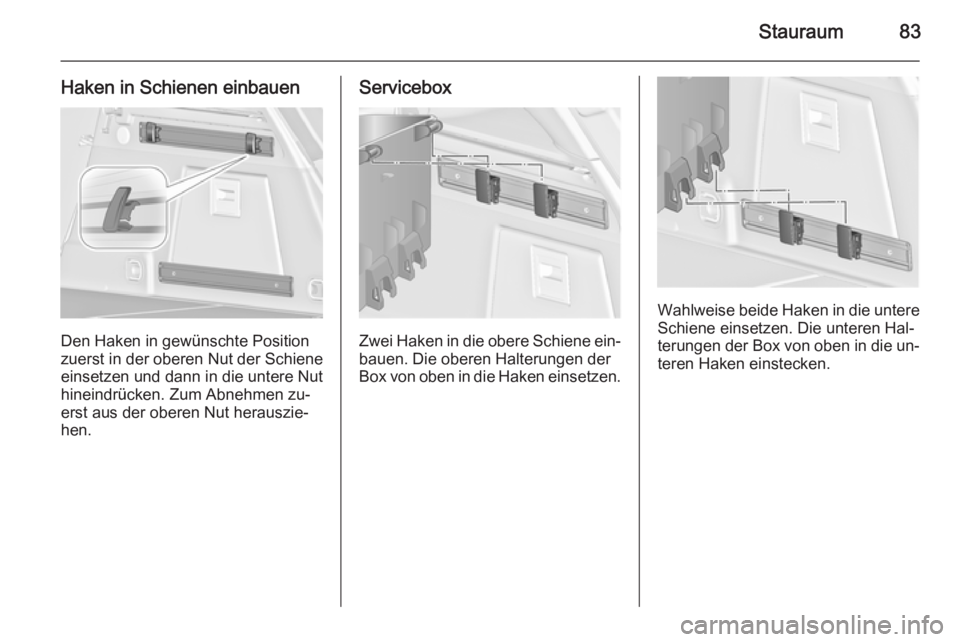

Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Abnehmen zu‐
erst aus der oberen Nut herauszie‐
hen.
Servicebox
Zwei Haken in die obere Schiene ein‐ bauen. Die oberen Halterungen der
Box von oben in die Haken einsetzen.
Wahlweise beide Haken in die untere Schiene einsetzen. Die unteren Hal‐
terungen der Box von oben in die un‐
teren Haken einstecken.
Page 86 of 351
84Stauraum

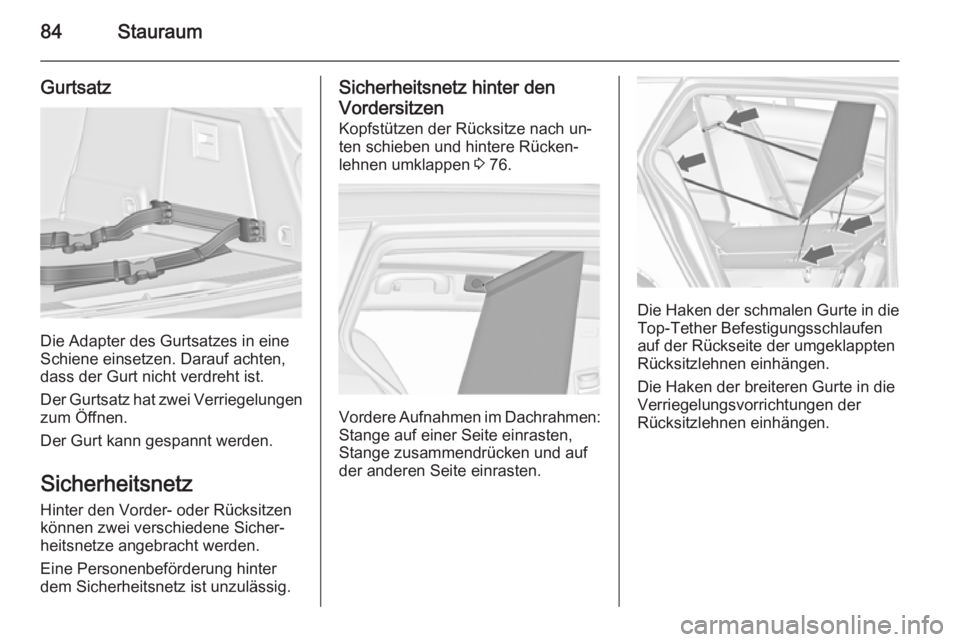

Gurtsatz
Die Adapter des Gurtsatzes in eine
Schiene einsetzen. Darauf achten, dass der Gurt nicht verdreht ist.
Der Gurtsatz hat zwei Verriegelungen zum Öffnen.
Der Gurt kann gespannt werden.
Sicherheitsnetz
Hinter den Vorder- oder Rücksitzen
können zwei verschiedene Sicher‐
heitsnetze angebracht werden.
Eine Personenbeförderung hinter
dem Sicherheitsnetz ist unzulässig.
Sicherheitsnetz hinter den
Vordersitzen Kopfstützen der Rücksitze nach un‐ten schieben und hintere Rücken‐
lehnen umklappen 3 76.
Vordere Aufnahmen im Dachrahmen:
Stange auf einer Seite einrasten,
Stange zusammendrücken und auf
der anderen Seite einrasten.
Die Haken der schmalen Gurte in die
Top-Tether Befestigungsschlaufen
auf der Rückseite der umgeklappten
Rücksitzlehnen einhängen.
Die Haken der breiteren Gurte in die
Verriegelungsvorrichtungen der
Rücksitzlehnen einhängen.
Page 87 of 351
Stauraum85

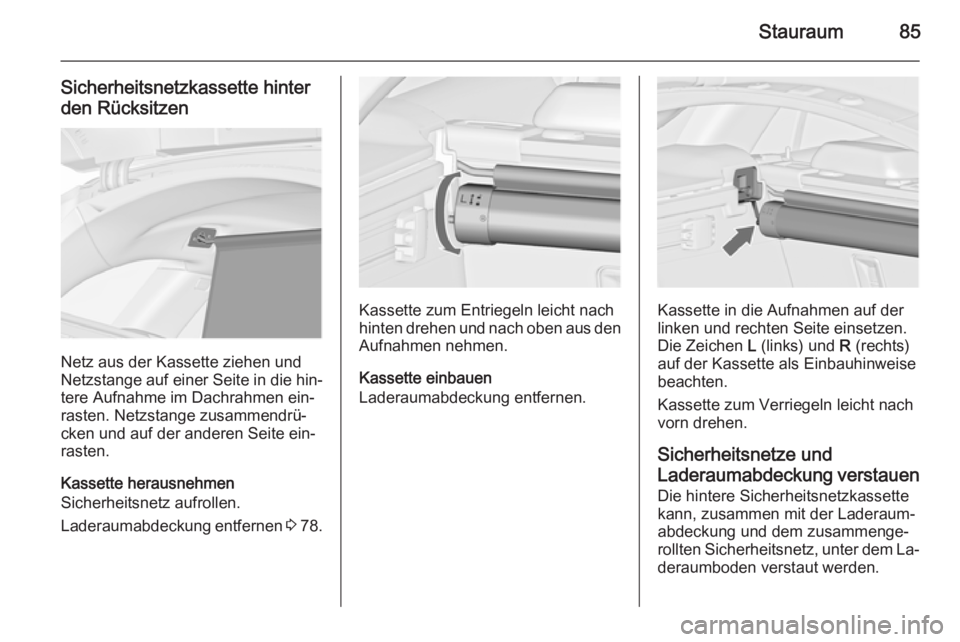

Sicherheitsnetzkassette hinter
den Rücksitzen
Netz aus der Kassette ziehen und
Netzstange auf einer Seite in die hin‐
tere Aufnahme im Dachrahmen ein‐
rasten. Netzstange zusammendrü‐
cken und auf der anderen Seite ein‐
rasten.
Kassette herausnehmen
Sicherheitsnetz aufrollen.
Laderaumabdeckung entfernen 3 78.
Kassette zum Entriegeln leicht nach
hinten drehen und nach oben aus den Aufnahmen nehmen.
Kassette einbauen
Laderaumabdeckung entfernen.Kassette in die Aufnahmen auf der
linken und rechten Seite einsetzen.
Die Zeichen L (links) und R (rechts)
auf der Kassette als Einbauhinweise
beachten.
Kassette zum Verriegeln leicht nach
vorn drehen.
Sicherheitsnetze und Laderaumabdeckung verstauen Die hintere Sicherheitsnetzkassettekann, zusammen mit der Laderaum‐
abdeckung und dem zusammenge‐
rollten Sicherheitsnetz, unter dem La‐ deraumboden verstaut werden.
Page 88 of 351
86Stauraum

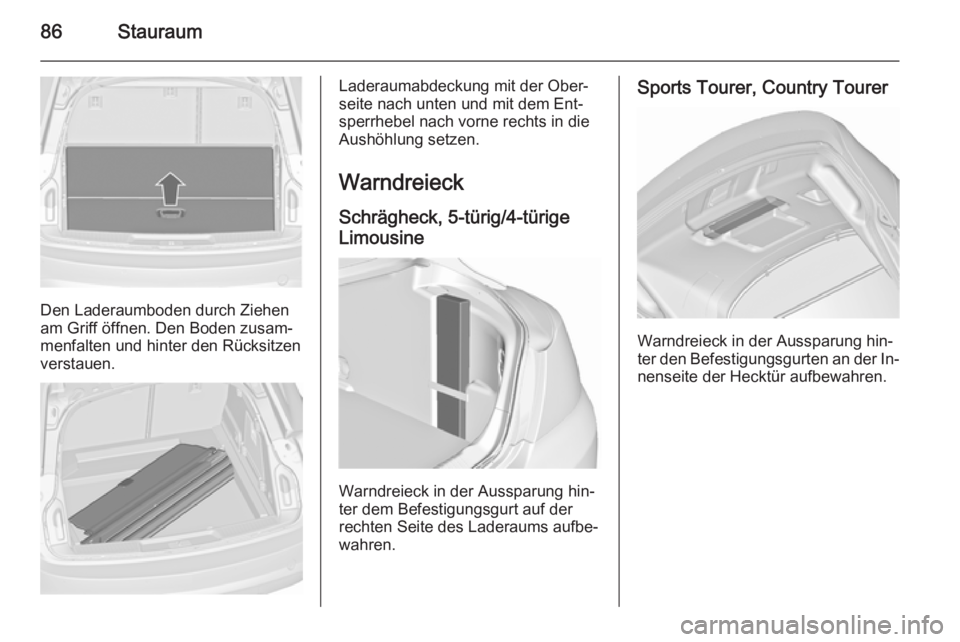

Den Laderaumboden durch Ziehen
am Griff öffnen. Den Boden zusam‐ menfalten und hinter den Rücksitzenverstauen.
Laderaumabdeckung mit der Ober‐
seite nach unten und mit dem Ent‐
sperrhebel nach vorne rechts in die
Aushöhlung setzen.
Warndreieck
Schrägheck, 5-türig/4-türige Limousine
Warndreieck in der Aussparung hin‐
ter dem Befestigungsgurt auf der
rechten Seite des Laderaums aufbe‐
wahren.
Sports Tourer, Country Tourer
Warndreieck in der Aussparung hin‐
ter den Befestigungsgurten an der In‐
nenseite der Hecktür aufbewahren.
Page 89 of 351
Stauraum87VerbandstascheSchrägheck, 5-türig/4-türige
Limousine

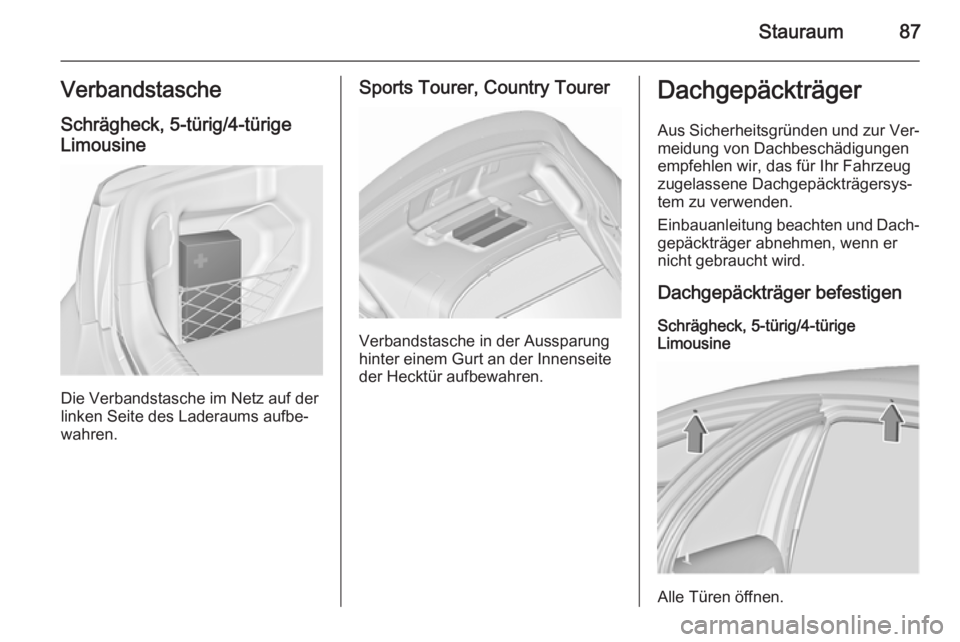

Die Verbandstasche im Netz auf der
linken Seite des Laderaums aufbe‐
wahren.
Sports Tourer, Country Tourer
Verbandstasche in der Aussparung
hinter einem Gurt an der Innenseite
der Hecktür aufbewahren.
Dachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger befestigen
Schrägheck, 5-türig/4-türige
Limousine
Alle Türen öffnen.
Page 90 of 351
88Stauraum
Die Befestigungspunkte befinden
sich an jedem Türrahmen der Karos‐
serie.

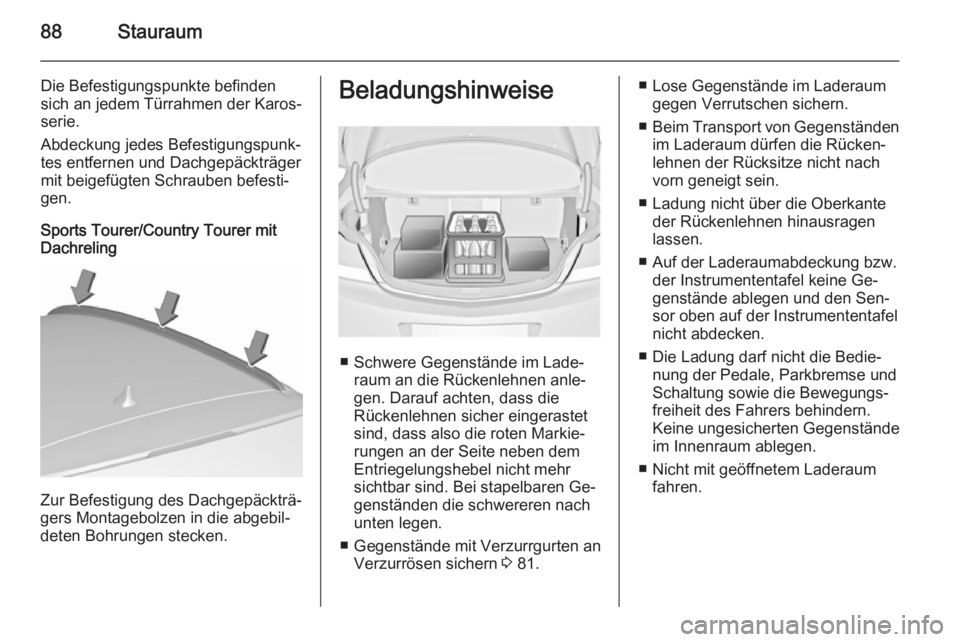

Abdeckung jedes Befestigungspunk‐
tes entfernen und Dachgepäckträger
mit beigefügten Schrauben befesti‐
gen.
Sports Tourer/Country Tourer mit
Dachreling
Zur Befestigung des Dachgepäckträ‐
gers Montagebolzen in die abgebil‐
deten Bohrungen stecken.
Beladungshinweise
■ Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen sicher eingerastet
sind, dass also die roten Markie‐
rungen an der Seite neben dem
Entriegelungshebel nicht mehr
sichtbar sind. Bei stapelbaren Ge‐
genständen die schwereren nach
unten legen.
■ Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 81.
■ Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
■ Beim Transport von Gegenständen
im Laderaum dürfen die Rücken‐
lehnen der Rücksitze nicht nach
vorn geneigt sein.
■ Ladung nicht über die Oberkante der Rückenlehnen hinausragen
lassen.
■ Auf der Laderaumabdeckung bzw. der Instrumententafel keine Ge‐
genstände ablegen und den Sen‐
sor oben auf der Instrumententafel
nicht abdecken.
■ Die Ladung darf nicht die Bedie‐ nung der Pedale, Parkbremse undSchaltung sowie die Bewegungs‐freiheit des Fahrers behindern.Keine ungesicherten Gegenstände
im Innenraum ablegen.
■ Nicht mit geöffnetem Laderaum fahren.
