OPEL INSIGNIA 2015.5 Betriebsanleitung (in German)

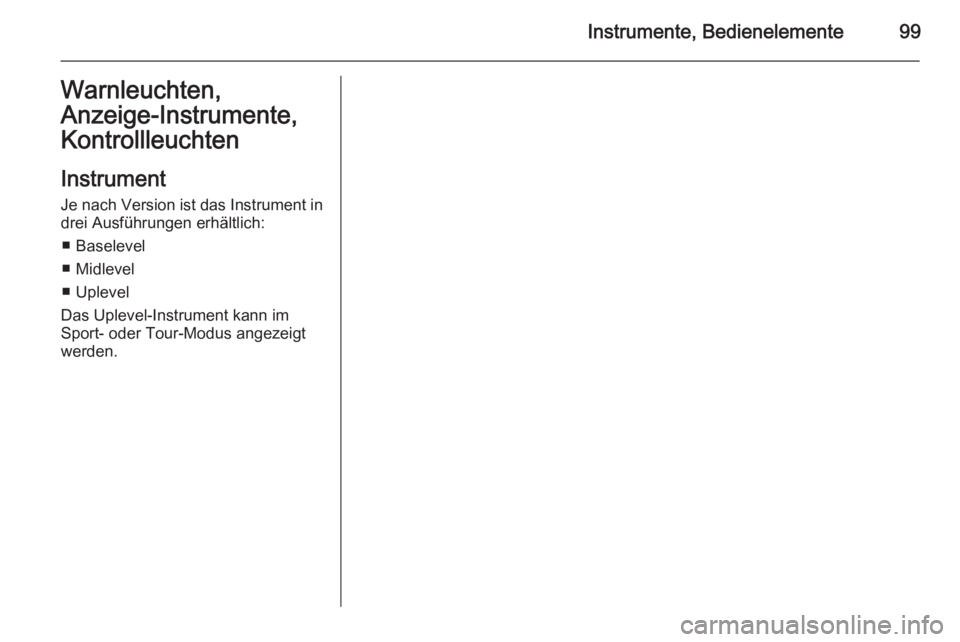

Instrumente, Bedienelemente99Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument Je nach Version ist das Instrument in
drei Ausführungen erhältlich:
■ Baselevel
■ Midlevel
■ Uplevel
Das Uplevel-Instrument kann im
Sport- oder Tour-Modus angezeigt
werden.

100Instrumente, Bedienelemente

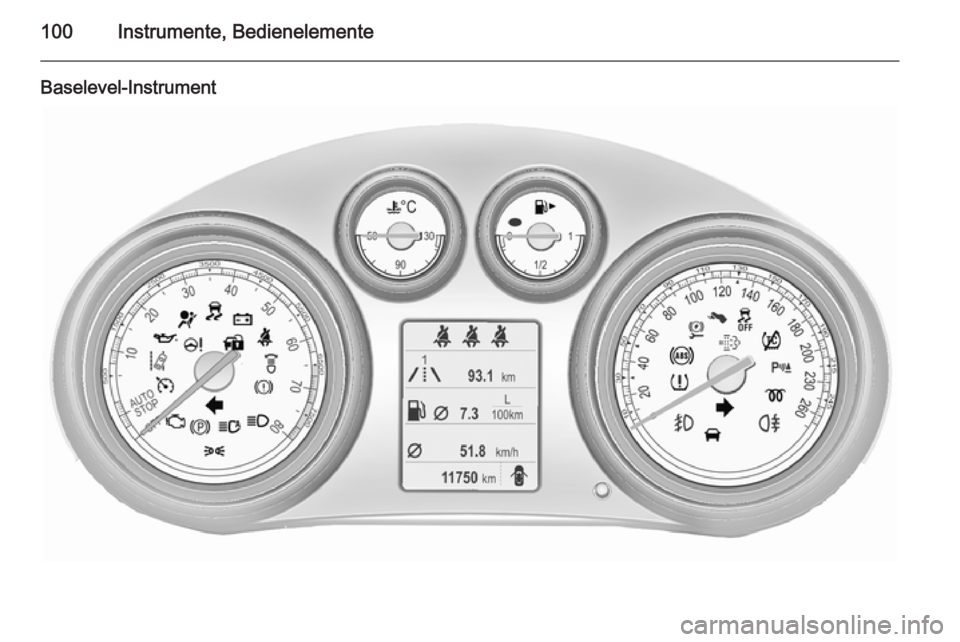

Baselevel-Instrument

Instrumente, Bedienelemente101

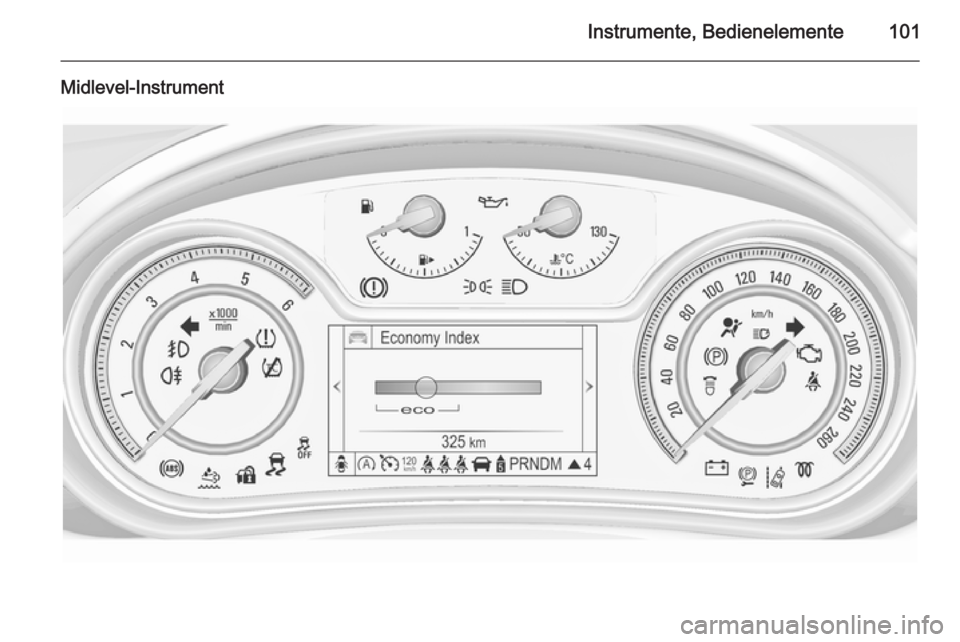

Midlevel-Instrument

102Instrumente, Bedienelemente

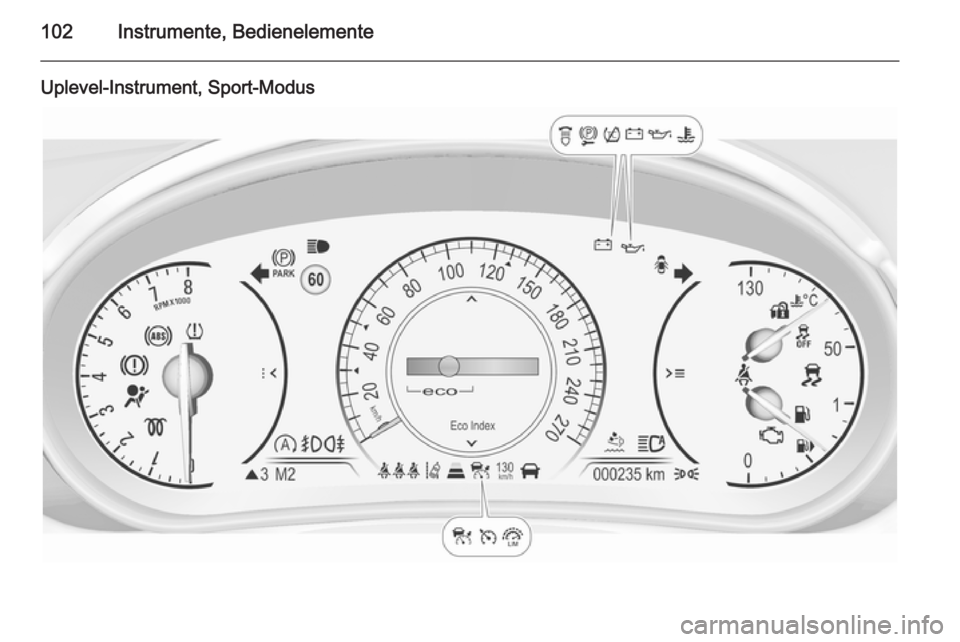

Uplevel-Instrument, Sport-Modus

Instrumente, Bedienelemente103

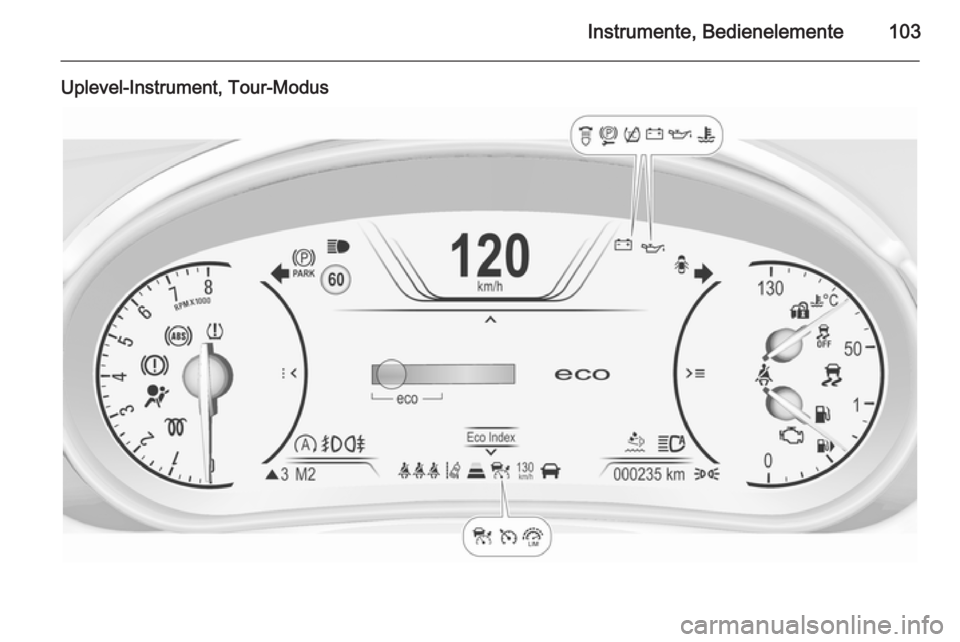

Uplevel-Instrument, Tour-Modus

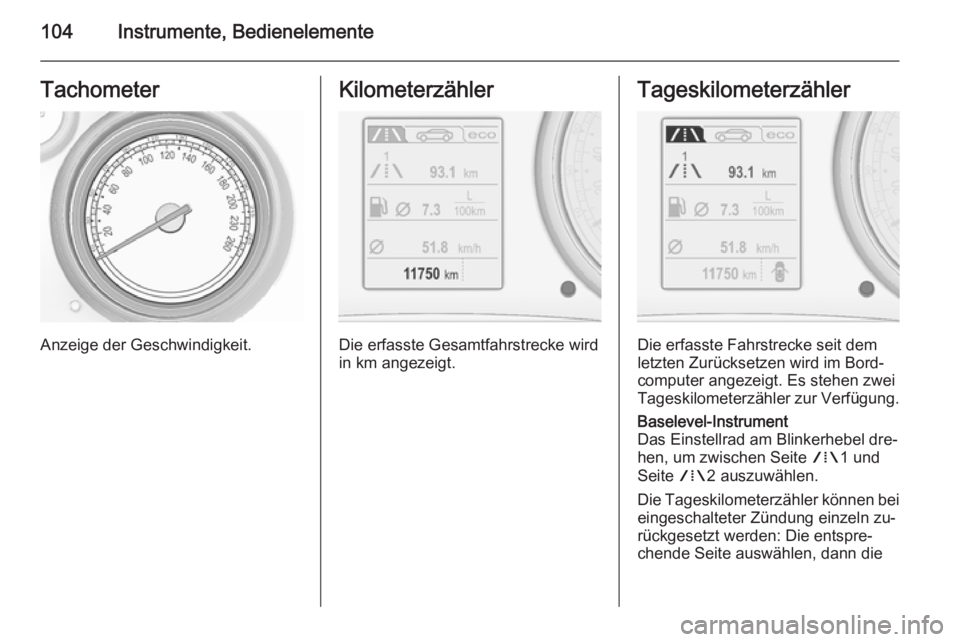

104Instrumente, BedienelementeTachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Die erfasste Fahrstrecke seit dem
letzten Zurücksetzen wird im Bord‐ computer angezeigt. Es stehen zwei
Tageskilometerzähler zur Verfügung.
Baselevel-Instrument
Das Einstellrad am Blinkerhebel dre‐
hen, um zwischen Seite W1 und
Seite W2 auszuwählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln zu‐
rückgesetzt werden: Die entspre‐
chende Seite auswählen, dann die

Instrumente, Bedienelemente105

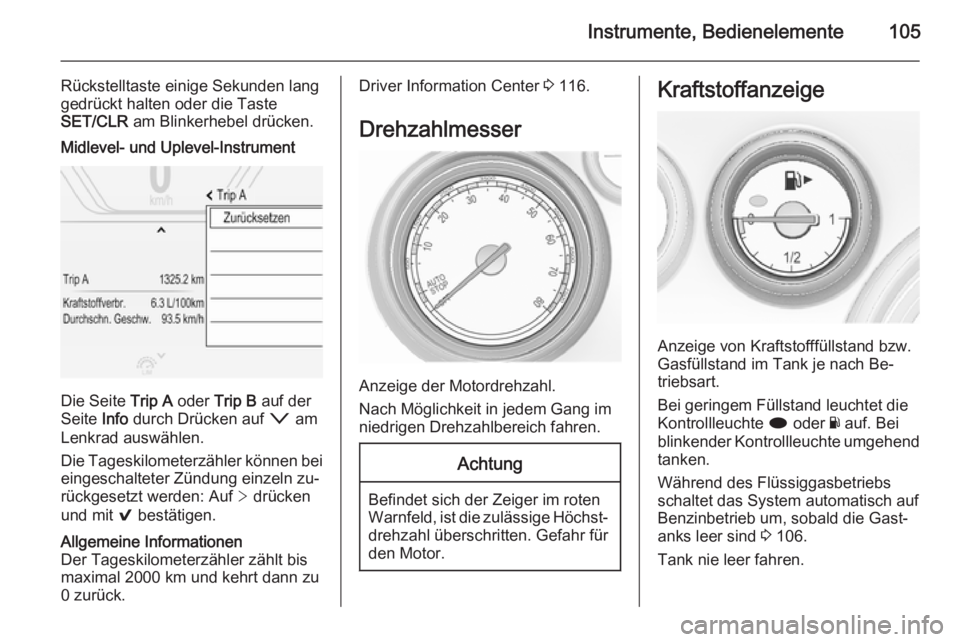

Rückstelltaste einige Sekunden lang
gedrückt halten oder die Taste
SET/CLR am Blinkerhebel drücken.Midlevel- und Uplevel-Instrument
Die Seite Trip A oder Trip B auf der
Seite Info durch Drücken auf o am
Lenkrad auswählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln zu‐
rückgesetzt werden: Auf > drücken
und mit 9 bestätigen.
Allgemeine Informationen
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.Driver Information Center 3 116.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasfüllstand im Tank je nach Be‐
triebsart.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i oder Y auf. Bei
blinkender Kontrollleuchte umgehend
tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 106.
Tank nie leer fahren.

106Instrumente, Bedienelemente

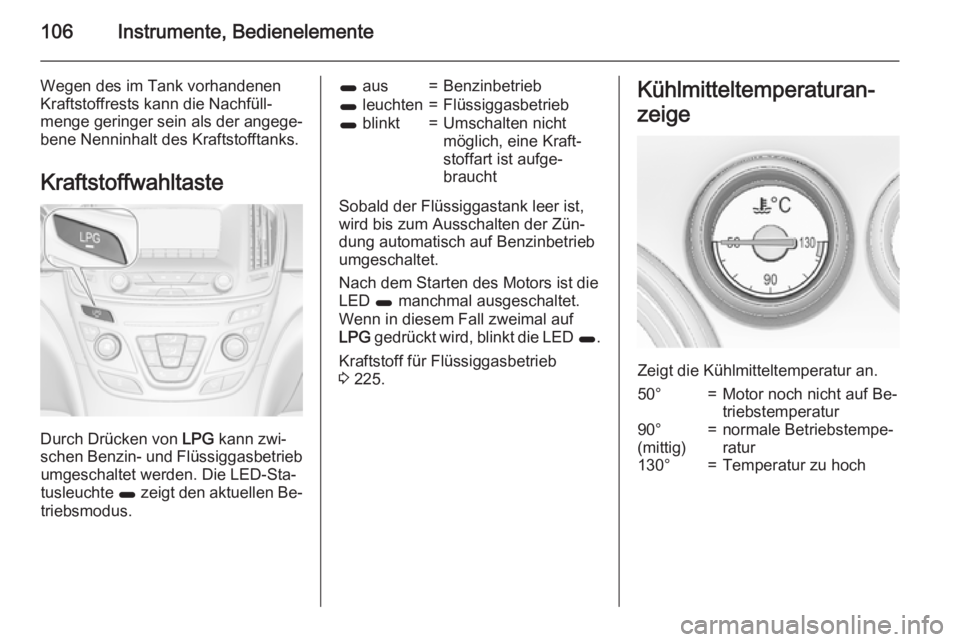

Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
Durch Drücken von LPG kann zwi‐
schen Benzin- und Flüssiggasbetrieb umgeschaltet werden. Die LED-Sta‐
tusleuchte 1 zeigt den aktuellen Be‐
triebsmodus.
1 aus=Benzinbetrieb1 leuchten=Flüssiggasbetrieb1 blinkt=Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
braucht
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Nach dem Starten des Motors ist die
LED 1 manchmal ausgeschaltet.
Wenn in diesem Fall zweimal auf
LPG gedrückt wird, blinkt die LED 1.
Kraftstoff für Flüssiggasbetrieb 3 225.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50°=Motor noch nicht auf Be‐
triebstemperatur90°
(mittig)=normale Betriebstempe‐
ratur130°=Temperatur zu hoch

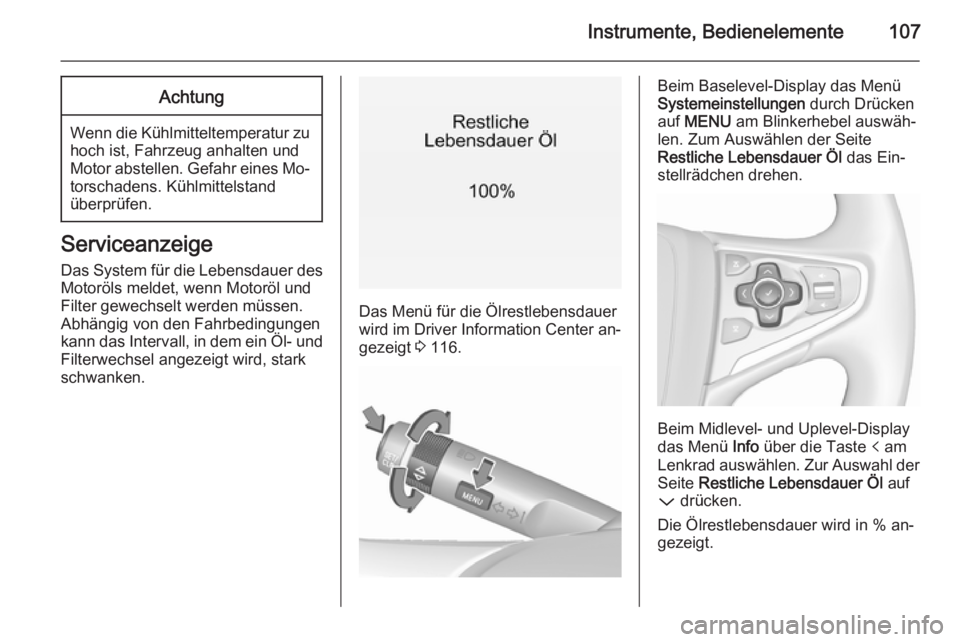

Instrumente, Bedienelemente107Achtung
Wenn die Kühlmitteltemperatur zuhoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Das Menü für die Ölrestlebensdauer
wird im Driver Information Center an‐
gezeigt 3 116.
Beim Baselevel-Display das Menü
Systemeinstellungen durch Drücken
auf MENU am Blinkerhebel auswäh‐
len. Zum Auswählen der Seite
Restliche Lebensdauer Öl das Ein‐
stellrädchen drehen.
Beim Midlevel- und Uplevel-Display
das Menü Info über die Taste p am
Lenkrad auswählen. Zur Auswahl der
Seite Restliche Lebensdauer Öl auf
P drücken.
Die Ölrestlebensdauer wird in % an‐
gezeigt.

108Instrumente, Bedienelemente

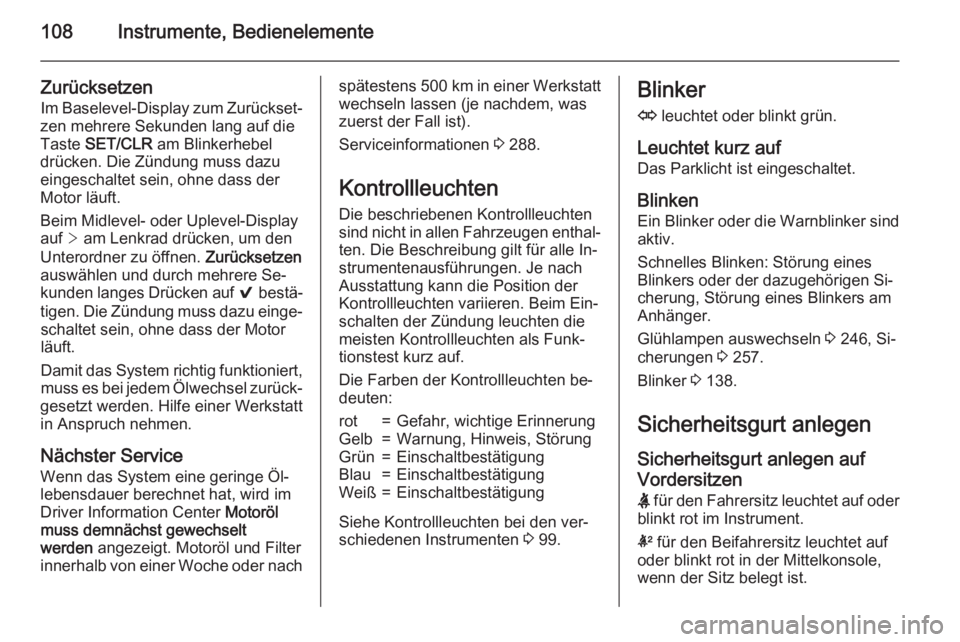

ZurücksetzenIm Baselevel-Display zum Zurückset‐
zen mehrere Sekunden lang auf die
Taste SET/CLR am Blinkerhebel
drücken. Die Zündung muss dazu
eingeschaltet sein, ohne dass der
Motor läuft.
Beim Midlevel- oder Uplevel-Display
auf > am Lenkrad drücken, um den
Unterordner zu öffnen. Zurücksetzen
auswählen und durch mehrere Se‐
kunden langes Drücken auf 9 bestä‐
tigen. Die Zündung muss dazu einge‐ schaltet sein, ohne dass der Motor
läuft.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐
gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center Motoröl
muss demnächst gewechselt
werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nachspätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was zuerst der Fall ist).
Serviceinformationen 3 288.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung kann die Position der
Kontrollleuchten variieren. Beim Ein‐
schalten der Zündung leuchten die
meisten Kontrollleuchten als Funk‐
tionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot=Gefahr, wichtige ErinnerungGelb=Warnung, Hinweis, StörungGrün=EinschaltbestätigungBlau=EinschaltbestätigungWeiß=Einschaltbestätigung
Siehe Kontrollleuchten bei den ver‐
schiedenen Instrumenten 3 99.
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz auf Das Parklicht ist eingeschaltet.
Blinken Ein Blinker oder die Warnblinker sind
aktiv.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen Si‐
cherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 246, Si‐
cherungen 3 257.
Blinker 3 138.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot im Instrument.
k für den Beifahrersitz leuchtet auf
oder blinkt rot in der Mittelkonsole,
wenn der Sitz belegt ist.
