Page 61 of 355

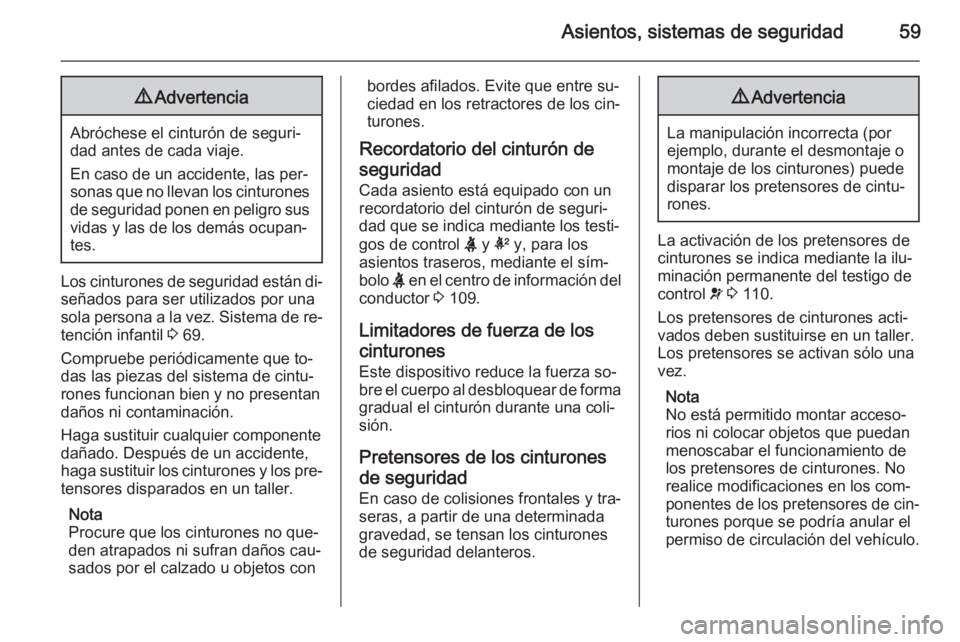

Asientos, sistemas de seguridad599Advertencia
Abróchese el cinturón de seguri‐
dad antes de cada viaje.
En caso de un accidente, las per‐
sonas que no llevan los cinturones de seguridad ponen en peligro sus
vidas y las de los demás ocupan‐
tes.
Los cinturones de seguridad están di‐
señados para ser utilizados por una
sola persona a la vez. Sistema de re‐ tención infantil 3 69.
Compruebe periódicamente que to‐ das las piezas del sistema de cintu‐
rones funcionan bien y no presentan
daños ni contaminación.
Haga sustituir cualquier componente
dañado. Después de un accidente,
haga sustituir los cinturones y los pre‐
tensores disparados en un taller.
Nota
Procure que los cinturones no que‐
den atrapados ni sufran daños cau‐
sados por el calzado u objetos con
bordes afilados. Evite que entre su‐
ciedad en los retractores de los cin‐
turones.
Recordatorio del cinturón de
seguridad
Cada asiento está equipado con un
recordatorio del cinturón de seguri‐
dad que se indica mediante los testi‐
gos de control X y k y, para los
asientos traseros, mediante el sím‐
bolo X en el centro de información del
conductor 3 109.
Limitadores de fuerza de los cinturones
Este dispositivo reduce la fuerza so‐
bre el cuerpo al desbloquear de forma
gradual el cinturón durante una coli‐
sión.
Pretensores de los cinturones
de seguridad
En caso de colisiones frontales y tra‐
seras, a partir de una determinada
gravedad, se tensan los cinturones de seguridad delanteros.9 Advertencia
La manipulación incorrecta (por
ejemplo, durante el desmontaje o
montaje de los cinturones) puede
disparar los pretensores de cintu‐
rones.
La activación de los pretensores de cinturones se indica mediante la ilu‐
minación permanente del testigo de
control v 3 110.
Los pretensores de cinturones acti‐
vados deben sustituirse en un taller.
Los pretensores se activan sólo una
vez.
Nota
No está permitido montar acceso‐
rios ni colocar objetos que puedan menoscabar el funcionamiento de
los pretensores de cinturones. No realice modificaciones en los com‐
ponentes de los pretensores de cin‐
turones porque se podría anular el
permiso de circulación del vehículo.
Page 62 of 355

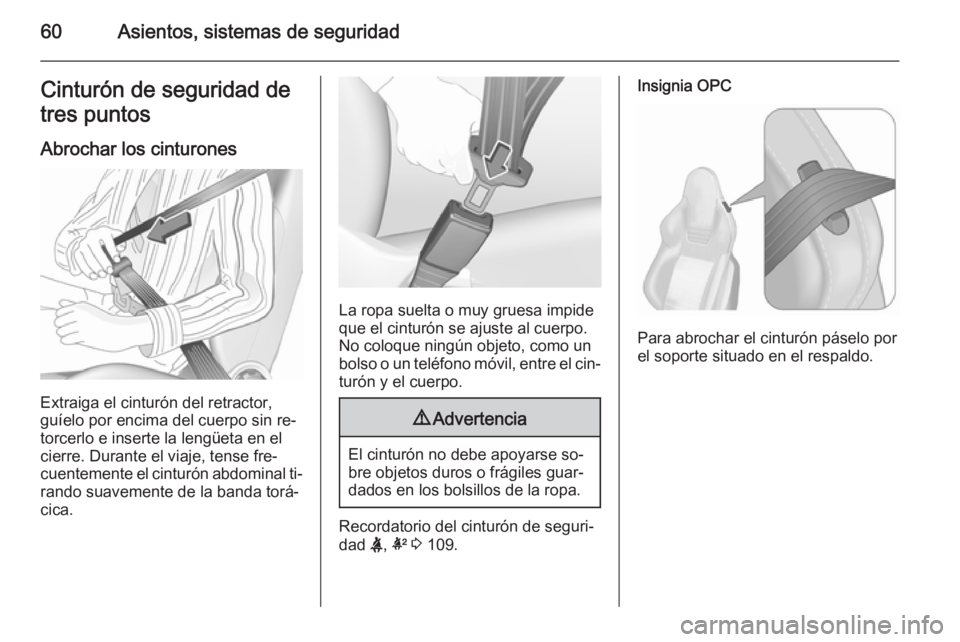

60Asientos, sistemas de seguridadCinturón de seguridad de
tres puntos
Abrochar los cinturones
Extraiga el cinturón del retractor,
guíelo por encima del cuerpo sin re‐ torcerlo e inserte la lengüeta en el
cierre. Durante el viaje, tense fre‐
cuentemente el cinturón abdominal ti‐
rando suavemente de la banda torá‐
cica.
La ropa suelta o muy gruesa impide
que el cinturón se ajuste al cuerpo. No coloque ningún objeto, como un
bolso o un teléfono móvil, entre el cin‐ turón y el cuerpo.
9 Advertencia
El cinturón no debe apoyarse so‐
bre objetos duros o frágiles guar‐
dados en los bolsillos de la ropa.
Recordatorio del cinturón de seguri‐
dad X, k 3 109.
Insignia OPC
Para abrochar el cinturón páselo por
el soporte situado en el respaldo.
Page 63 of 355

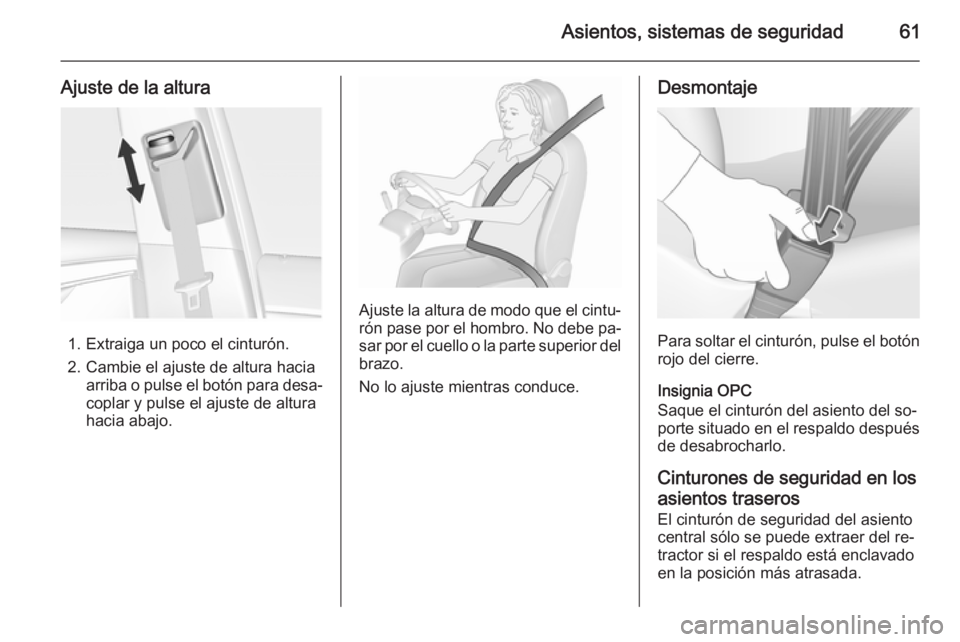

Asientos, sistemas de seguridad61
Ajuste de la altura
1. Extraiga un poco el cinturón.
2. Cambie el ajuste de altura hacia arriba o pulse el botón para desa‐coplar y pulse el ajuste de altura
hacia abajo.
Ajuste la altura de modo que el cintu‐ rón pase por el hombro. No debe pa‐
sar por el cuello o la parte superior del
brazo.
No lo ajuste mientras conduce.
Desmontaje
Para soltar el cinturón, pulse el botón rojo del cierre.
Insignia OPC
Saque el cinturón del asiento del so‐
porte situado en el respaldo después
de desabrocharlo.
Cinturones de seguridad en losasientos traseros
El cinturón de seguridad del asiento
central sólo se puede extraer del re‐
tractor si el respaldo está enclavado
en la posición más atrasada.
Page 64 of 355

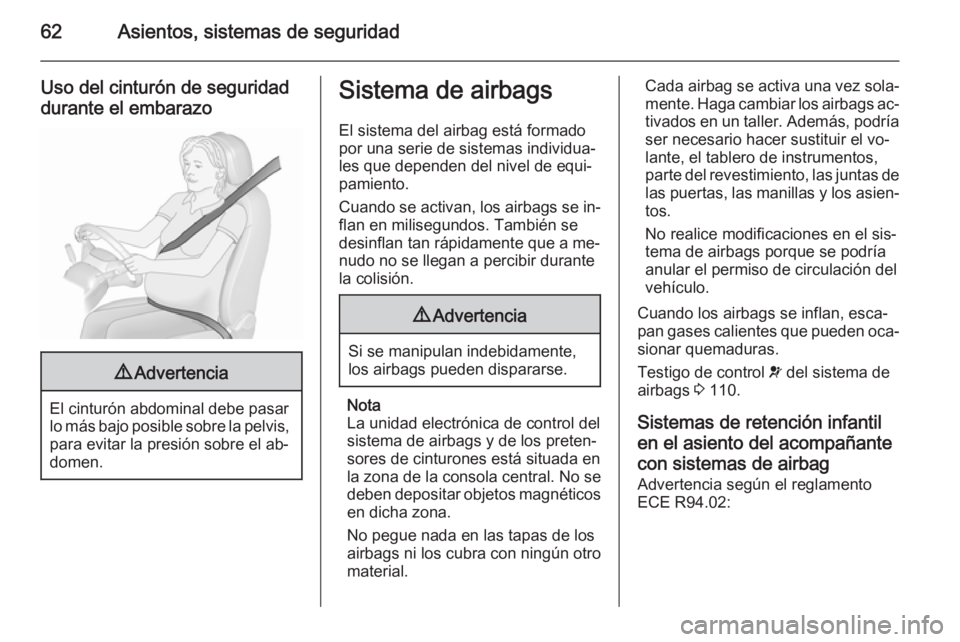

62Asientos, sistemas de seguridad
Uso del cinturón de seguridad
durante el embarazo9 Advertencia
El cinturón abdominal debe pasar
lo más bajo posible sobre la pelvis, para evitar la presión sobre el ab‐
domen.
Sistema de airbags
El sistema del airbag está formado
por una serie de sistemas individua‐
les que dependen del nivel de equi‐
pamiento.
Cuando se activan, los airbags se in‐
flan en milisegundos. También se
desinflan tan rápidamente que a me‐
nudo no se llegan a percibir durante
la colisión.9 Advertencia
Si se manipulan indebidamente,
los airbags pueden dispararse.
Nota
La unidad electrónica de control del
sistema de airbags y de los preten‐
sores de cinturones está situada en
la zona de la consola central. No se
deben depositar objetos magnéticos
en dicha zona.
No pegue nada en las tapas de los
airbags ni los cubra con ningún otro
material.
Cada airbag se activa una vez sola‐ mente. Haga cambiar los airbags ac‐
tivados en un taller. Además, podría ser necesario hacer sustituir el vo‐
lante, el tablero de instrumentos,
parte del revestimiento, las juntas de
las puertas, las manillas y los asien‐ tos.
No realice modificaciones en el sis‐
tema de airbags porque se podría anular el permiso de circulación del
vehículo.
Cuando los airbags se inflan, esca‐
pan gases calientes que pueden oca‐ sionar quemaduras.
Testigo de control v del sistema de
airbags 3 110.
Sistemas de retención infantil
en el asiento del acompañante con sistemas de airbag
Advertencia según el reglamento
ECE R94.02:
Page 65 of 355
Asientos, sistemas de seguridad63
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor befin‐
dlichen AKTIVEN AIRBAG geschützt
ist, da dies den TOD oder SCHWERE VERLETZUNGEN DES KINDES zur
Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège protégé par un COUSSIN GONFLA‐
BLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐
FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van
het KIND te voorkomen.DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikring‐
sutstyr må ALDRI brukes på et sete
med AKTIV KOLLISJONSPUTE fo‐
ran, da det kan føre til at BARNET ut‐ settes for LIVSFARE og fare for AL‐
VORLIGE SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na
CRIANÇA.
Page 66 of 355

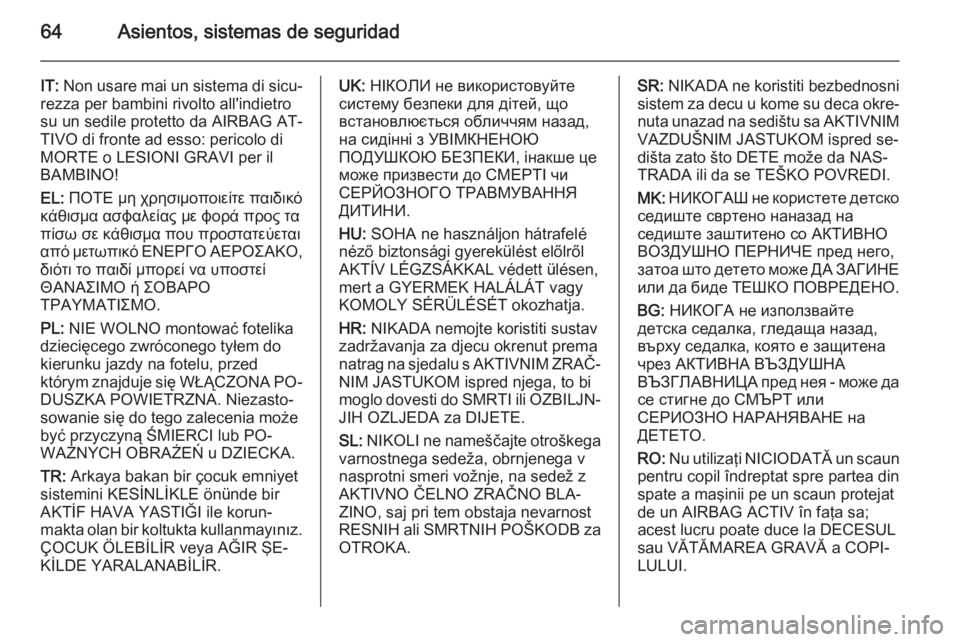

64Asientos, sistemas de seguridad
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA PO‐ DUSZKA POWIETRZNA. Niezasto‐
sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub PO‐
WAŻNYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za
OTROKA.SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NAS‐
TRADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.

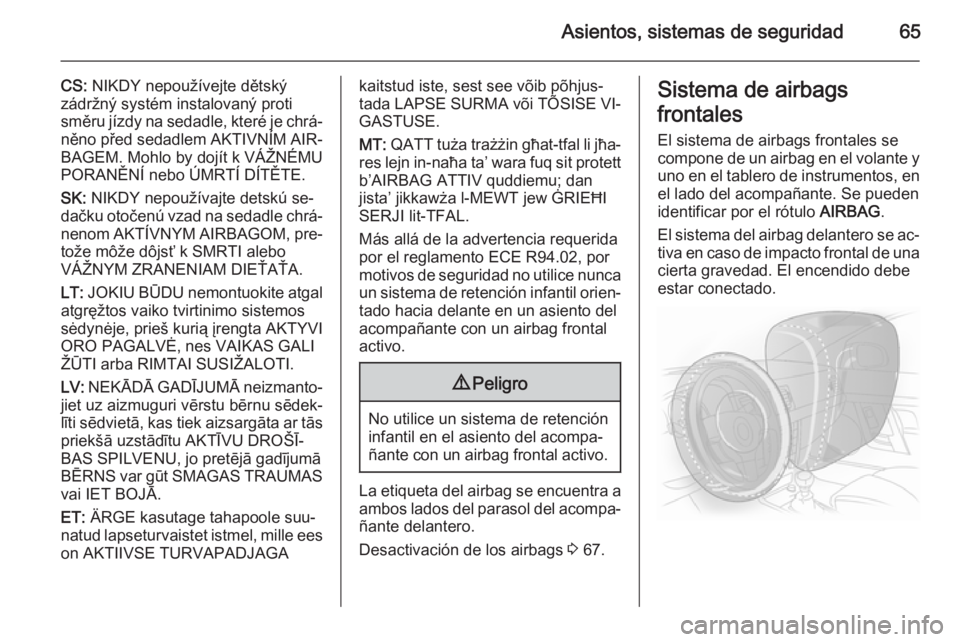

Page 67 of 355
Asientos, sistemas de seguridad65
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐
něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐ nenom AKTÍVNYM AIRBAGOM, pre‐
tože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGAkaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE VI‐
GASTUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett b’AIRBAG ATTIV quddiemu; dan
jista’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Más allá de la advertencia requerida
por el reglamento ECE R94.02, por
motivos de seguridad no utilice nunca
un sistema de retención infantil orien‐
tado hacia delante en un asiento del
acompañante con un airbag frontal
activo.9 Peligro
No utilice un sistema de retención
infantil en el asiento del acompa‐
ñante con un airbag frontal activo.
La etiqueta del airbag se encuentra a
ambos lados del parasol del acompa‐ ñante delantero.
Desactivación de los airbags 3 67.
Sistema de airbags
frontales El sistema de airbags frontales se
compone de un airbag en el volante y uno en el tablero de instrumentos, en
el lado del acompañante. Se pueden
identificar por el rótulo AIRBAG.
El sistema del airbag delantero se ac‐
tiva en caso de impacto frontal de una cierta gravedad. El encendido debe
estar conectado.
Page 68 of 355

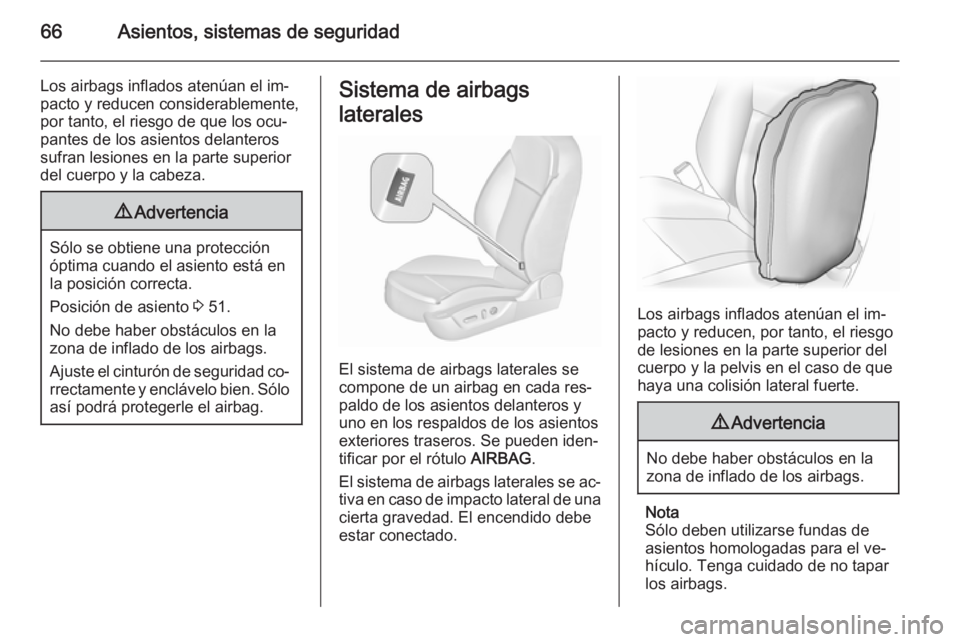

66Asientos, sistemas de seguridad
Los airbags inflados atenúan el im‐
pacto y reducen considerablemente,
por tanto, el riesgo de que los ocu‐
pantes de los asientos delanteros
sufran lesiones en la parte superior
del cuerpo y la cabeza.9 Advertencia
Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta.
Posición de asiento 3 51.
No debe haber obstáculos en la
zona de inflado de los airbags.
Ajuste el cinturón de seguridad co‐ rrectamente y enclávelo bien. Sólo así podrá protegerle el airbag.
Sistema de airbags
laterales
El sistema de airbags laterales se
compone de un airbag en cada res‐ paldo de los asientos delanteros y
uno en los respaldos de los asientos
exteriores traseros. Se pueden iden‐
tificar por el rótulo AIRBAG.
El sistema de airbags laterales se ac‐ tiva en caso de impacto lateral de unacierta gravedad. El encendido debe
estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la parte superior del
cuerpo y la pelvis en el caso de que
haya una colisión lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el ve‐
hículo. Tenga cuidado de no tapar
los airbags.
Page 69 of 355

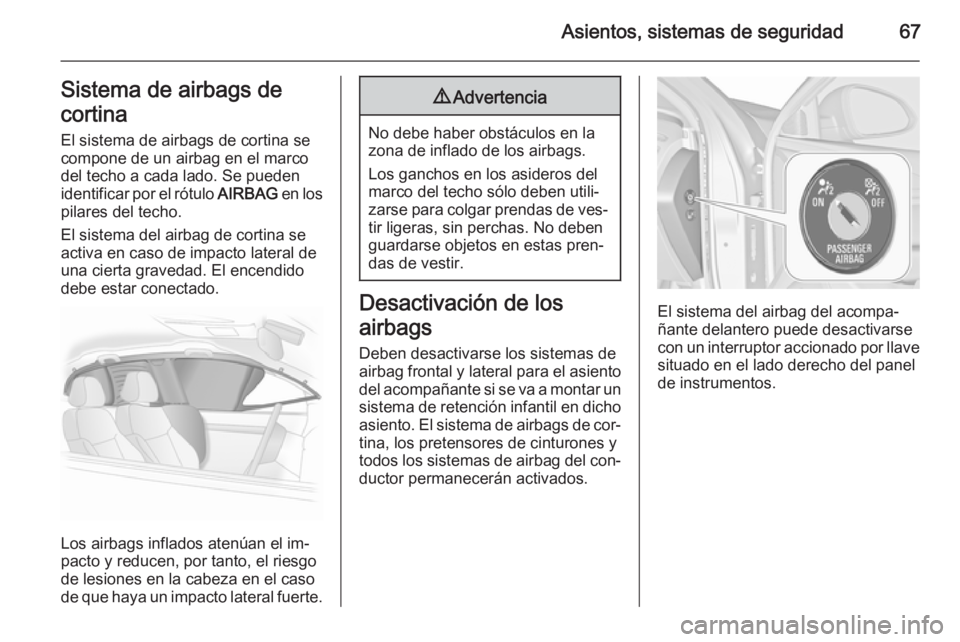

Asientos, sistemas de seguridad67Sistema de airbags de
cortina El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. Se pueden identificar por el rótulo AIRBAG en los
pilares del techo.
El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la cabeza en el caso
de que haya un impacto lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Los ganchos en los asideros del
marco del techo sólo deben utili‐
zarse para colgar prendas de ves‐ tir ligeras, sin perchas. No deben
guardarse objetos en estas pren‐
das de vestir.
Desactivación de los
airbags Deben desactivarse los sistemas de
airbag frontal y lateral para el asiento
del acompañante si se va a montar un sistema de retención infantil en dicho
asiento. El sistema de airbags de cor‐ tina, los pretensores de cinturones y
todos los sistemas de airbag del con‐ ductor permanecerán activados.El sistema del airbag del acompa‐
ñante delantero puede desactivarse
con un interruptor accionado por llave
situado en el lado derecho del panel
de instrumentos.
Page 70 of 355

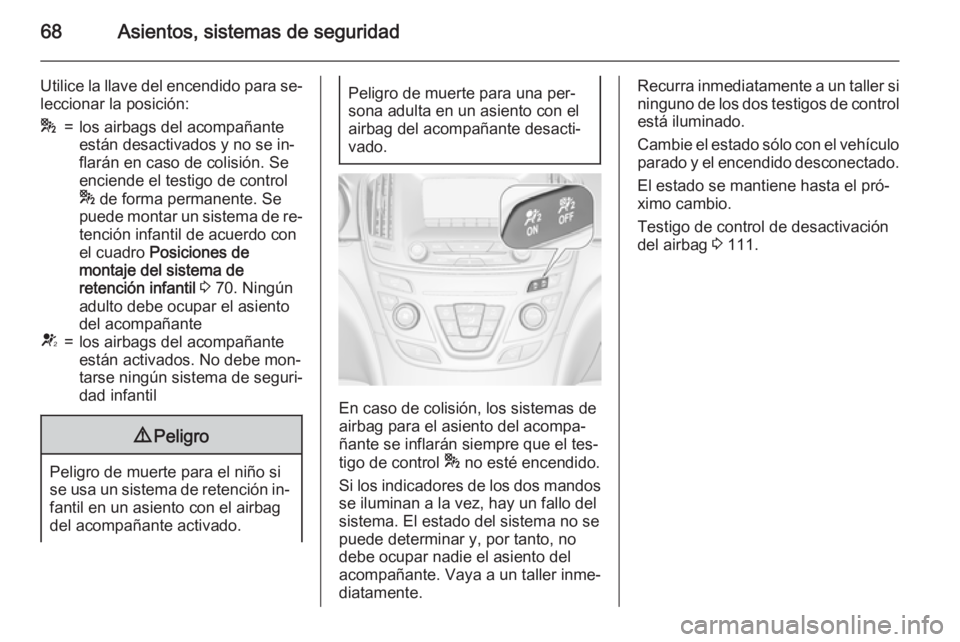

68Asientos, sistemas de seguridad
Utilice la llave del encendido para se‐
leccionar la posición:*=los airbags del acompañante
están desactivados y no se in‐
flarán en caso de colisión. Se
enciende el testigo de control
* de forma permanente. Se
puede montar un sistema de re‐
tención infantil de acuerdo con
el cuadro Posiciones de
montaje del sistema de
retención infantil 3 70. Ningún
adulto debe ocupar el asiento
del acompañanteV=los airbags del acompañante
están activados. No debe mon‐
tarse ningún sistema de seguri‐
dad infantil9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil en un asiento con el airbag
del acompañante activado.
Peligro de muerte para una per‐
sona adulta en un asiento con el
airbag del acompañante desacti‐
vado.
En caso de colisión, los sistemas de
airbag para el asiento del acompa‐
ñante se inflarán siempre que el tes‐
tigo de control * no esté encendido.
Si los indicadores de los dos mandos se iluminan a la vez, hay un fallo del
sistema. El estado del sistema no se puede determinar y, por tanto, nodebe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.
Recurra inmediatamente a un taller si
ninguno de los dos testigos de control
está iluminado.
Cambie el estado sólo con el vehículo parado y el encendido desconectado.
El estado se mantiene hasta el pró‐ ximo cambio.
Testigo de control de desactivación
del airbag 3 111.
