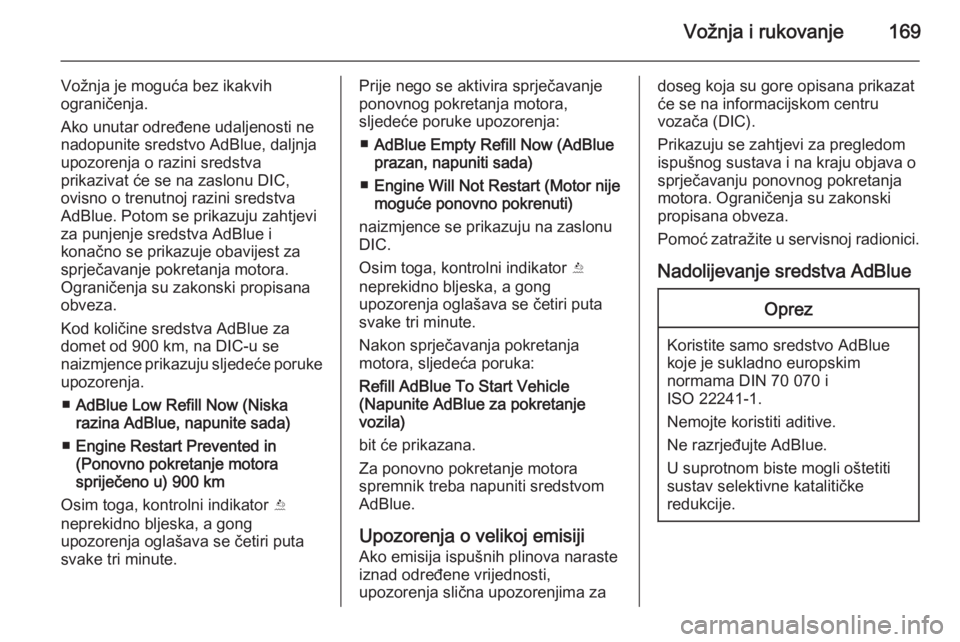

Vožnja i rukovanje169
Vožnja je moguća bez ikakvih
ograničenja.
Ako unutar određene udaljenosti ne
nadopunite sredstvo AdBlue, daljnja
upozorenja o razini sredstva
prikazivat će se na zaslonu DIC,
ovisno o trenutnoj razini sredstva
AdBlue. Potom se prikazuju zahtjevi
za punjenje sredstva AdBlue i
konačno se prikazuje obavijest za sprječavanje pokretanja motora.
Ograničenja su zakonski propisana
obveza.
Kod količine sredstva AdBlue za
domet od 900 km, na DIC-u se
naizmjence prikazuju sljedeće poruke
upozorenja.
■ AdBlue Low Refill Now (Niska
razina AdBlue, napunite sada)
■ Engine Restart Prevented in
(Ponovno pokretanje motora
spriječeno u) 900 km
Osim toga, kontrolni indikator Y
neprekidno bljeska, a gong
upozorenja oglašava se četiri puta
svake tri minute.Prije nego se aktivira sprječavanje ponovnog pokretanja motora,
sljedeće poruke upozorenja:
■ AdBlue Empty Refill Now (AdBlue
prazan, napuniti sada)
■ Engine Will Not Restart (Motor nije
moguće ponovno pokrenuti)
naizmjence se prikazuju na zaslonu
DIC.
Osim toga, kontrolni indikator Y
neprekidno bljeska, a gong
upozorenja oglašava se četiri puta
svake tri minute.
Nakon sprječavanja pokretanja
motora, sljedeća poruka:
Refill AdBlue To Start Vehicle
(Napunite AdBlue za pokretanje
vozila)
bit će prikazana.
Za ponovno pokretanje motora
spremnik treba napuniti sredstvom
AdBlue.
Upozorenja o velikoj emisiji Ako emisija ispušnih plinova naraste
iznad određene vrijednosti,
upozorenja slična upozorenjima zadoseg koja su gore opisana prikazat će se na informacijskom centru
vozača (DIC).
Prikazuju se zahtjevi za pregledom
ispušnog sustava i na kraju objava o
sprječavanju ponovnog pokretanja
motora. Ograničenja su zakonski
propisana obveza.
Pomoć zatražite u servisnoj radionici.
Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.

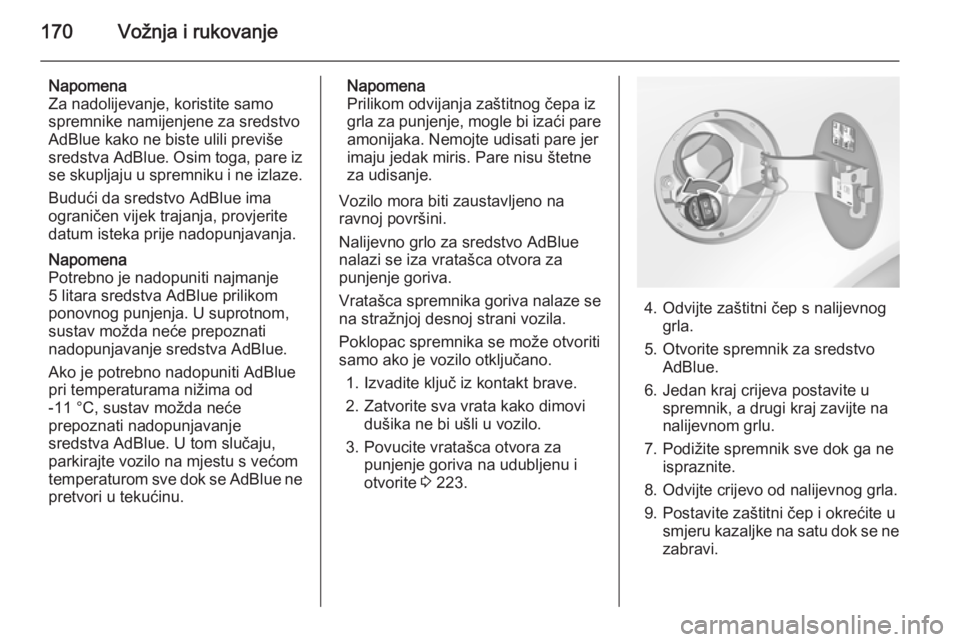

Page 172 of 343

170Vožnja i rukovanje
Napomena
Za nadolijevanje, koristite samo
spremnike namijenjene za sredstvo
AdBlue kako ne biste ulili previše
sredstva AdBlue. Osim toga, pare iz se skupljaju u spremniku i ne izlaze.
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite
datum isteka prije nadopunjavanja.
Napomena
Potrebno je nadopuniti najmanje
5 litara sredstva AdBlue prilikom
ponovnog punjenja. U suprotnom,
sustav možda neće prepoznati
nadopunjavanje sredstva AdBlue.
Ako je potrebno nadopuniti AdBlue
pri temperaturama nižima od
-11 °C, sustav možda neće
prepoznati nadopunjavanje
sredstva AdBlue. U tom slučaju, parkirajte vozilo na mjestu s većom
temperaturom sve dok se AdBlue ne pretvori u tekućinu.Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare
amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Vozilo mora biti zaustavljeno na
ravnoj površini.
Nalijevno grlo za sredstvo AdBlue
nalazi se iza vratašca otvora za
punjenje goriva.
Vratašca spremnika goriva nalaze se na stražnjoj desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
1. Izvadite ključ iz kontakt brave.
2. Zatvorite sva vrata kako dimovi dušika ne bi ušli u vozilo.
3. Povucite vratašca otvora za punjenje goriva na udubljenu i
otvorite 3 223.
4. Odvijte zaštitni čep s nalijevnog
grla.
5. Otvorite spremnik za sredstvo AdBlue.
6. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
7. Podižite spremnik sve dok ga ne ispraznite.
8. Odvijte crijevo od nalijevnog grla. 9. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se nezabravi.

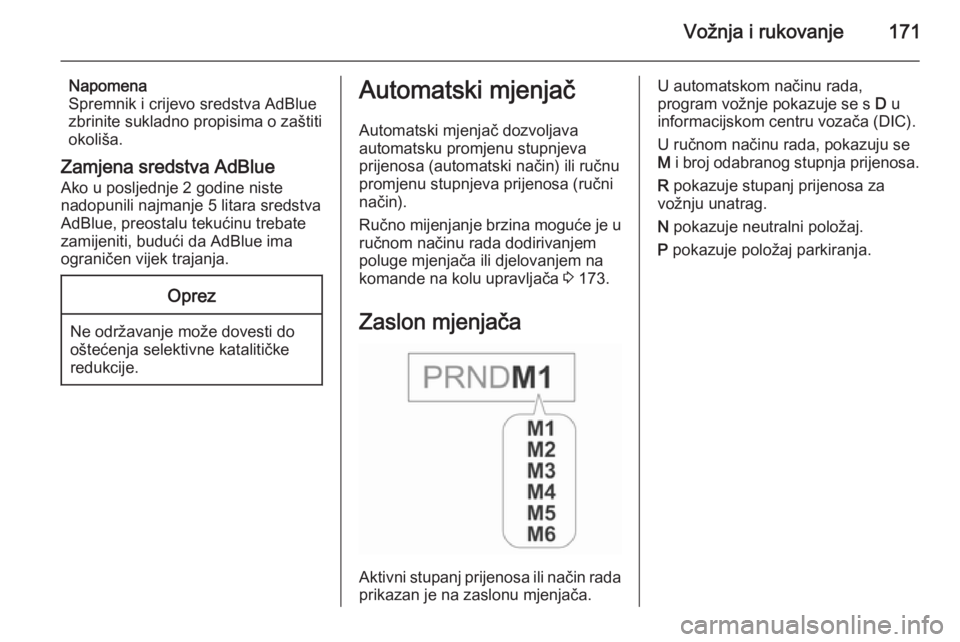

Page 173 of 343

Vožnja i rukovanje171
Napomena
Spremnik i crijevo sredstva AdBlue
zbrinite sukladno propisima o zaštiti
okoliša.
Zamjena sredstva AdBlue
Ako u posljednje 2 godine niste nadopunili najmanje 5 litara sredstva
AdBlue, preostalu tekućinu trebate zamijeniti, budući da AdBlue ima
ograničen vijek trajanja.Oprez
Ne održavanje može dovesti do
oštećenja selektivne katalitičke redukcije.
Automatski mjenjač
Automatski mjenjač dozvoljava
automatsku promjenu stupnjeva
prijenosa (automatski način) ili ručnu
promjenu stupnjeva prijenosa (ručni
način).
Ručno mijenjanje brzina moguće je u
ručnom načinu rada dodirivanjem
poluge mjenjača ili djelovanjem na
komande na kolu upravljača 3 173.
Zaslon mjenjača
Aktivni stupanj prijenosa ili način rada prikazan je na zaslonu mjenjača.
U automatskom načinu rada,
program vožnje pokazuje se s D u
informacijskom centru vozača (DIC).
U ručnom načinu rada, pokazuju se
M i broj odabranog stupnja prijenosa.
R pokazuje stupanj prijenosa za
vožnju unatrag.
N pokazuje neutralni položaj.
P pokazuje položaj parkiranja.

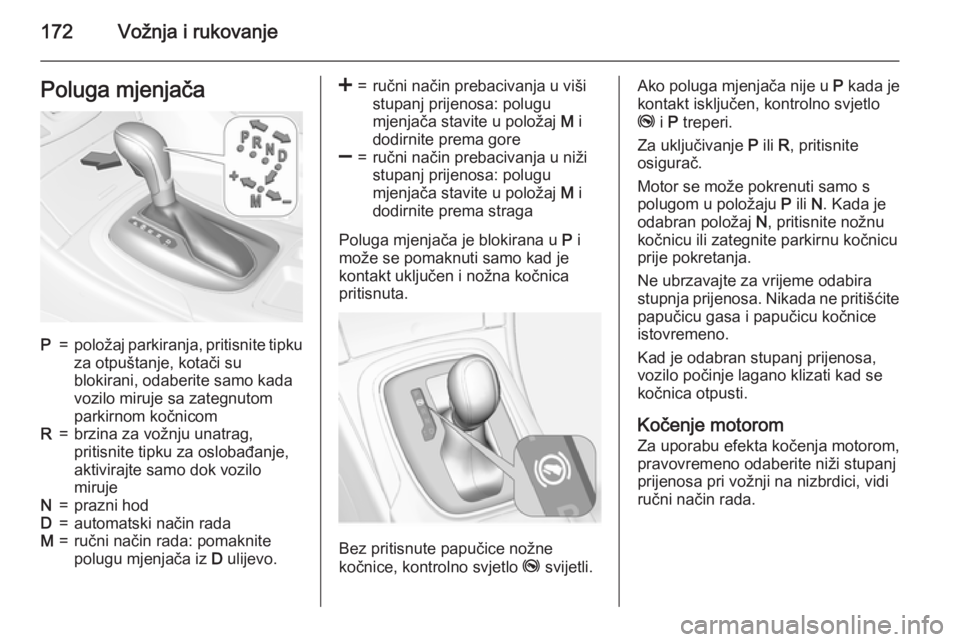

Page 174 of 343

172Vožnja i rukovanjePoluga mjenjačaP=položaj parkiranja, pritisnite tipku
za otpuštanje, kotači su
blokirani, odaberite samo kada
vozilo miruje sa zategnutom
parkirnom kočnicomR=brzina za vožnju unatrag,
pritisnite tipku za oslobađanje,
aktivirajte samo dok vozilo
mirujeN=prazni hodD=automatski način radaM=ručni način rada: pomaknite
polugu mjenjača iz D ulijevo.<=ručni način prebacivanja u viši
stupanj prijenosa: polugu
mjenjača stavite u položaj M i
dodirnite prema gore]=ručni način prebacivanja u niži
stupanj prijenosa: polugu
mjenjača stavite u položaj M i
dodirnite prema straga
Poluga mjenjača je blokirana u P i
može se pomaknuti samo kad je
kontakt uključen i nožna kočnica
pritisnuta.
Bez pritisnute papučice nožne
kočnice, kontrolno svjetlo j svijetli.
Ako poluga mjenjača nije u P kada je
kontakt isključen, kontrolno svjetlo
j i P treperi.
Za uključivanje P ili R, pritisnite
osigurač.
Motor se može pokrenuti samo s
polugom u položaju P ili N. Kada je
odabran položaj N, pritisnite nožnu
kočnicu ili zategnite parkirnu kočnicu
prije pokretanja.
Ne ubrzavajte za vrijeme odabira
stupnja prijenosa. Nikada ne pritišćite
papučicu gasa i papučicu kočnice
istovremeno.
Kad je odabran stupanj prijenosa,
vozilo počinje lagano klizati kad se
kočnica otpusti.
Kočenje motorom
Za uporabu efekta kočenja motorom,
pravovremeno odaberite niži stupanj
prijenosa pri vožnji na nizbrdici, vidi
ručni način rada.

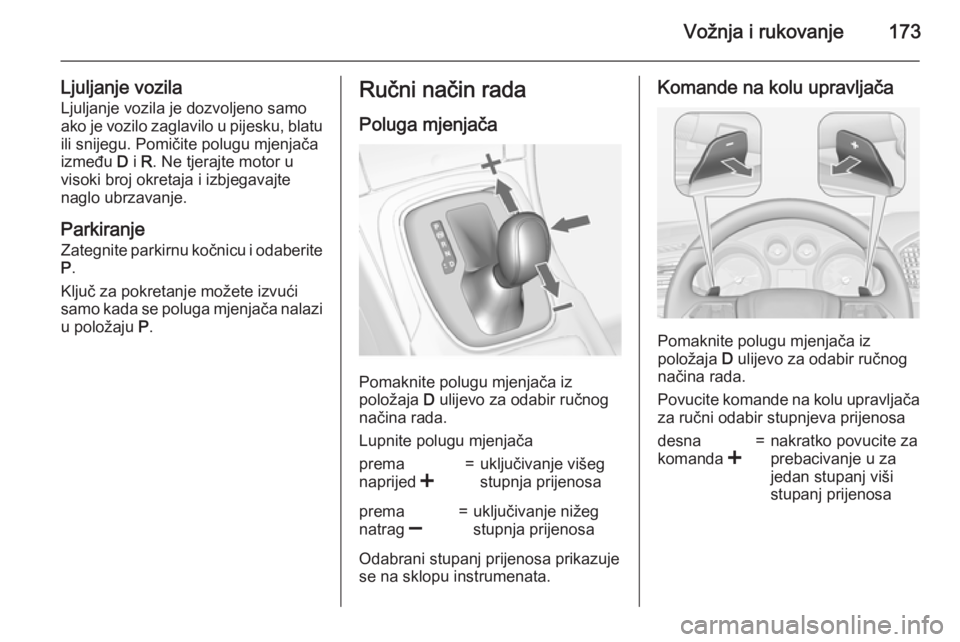

Page 175 of 343

Vožnja i rukovanje173
Ljuljanje vozilaLjuljanje vozila je dozvoljeno samo
ako je vozilo zaglavilo u pijesku, blatu
ili snijegu. Pomičite polugu mjenjača
između D i R. Ne tjerajte motor u
visoki broj okretaja i izbjegavajte
naglo ubrzavanje.
ParkiranjeZategnite parkirnu kočnicu i odaberite
P .
Ključ za pokretanje možete izvući
samo kada se poluga mjenjača nalazi u položaju P.Ručni način rada
Poluga mjenjača
Pomaknite polugu mjenjača iz
položaja D ulijevo za odabir ručnog
načina rada.
Lupnite polugu mjenjača
prema
naprijed <=uključivanje višeg
stupnja prijenosaprema
natrag ]=uključivanje nižeg
stupnja prijenosa
Odabrani stupanj prijenosa prikazuje se na sklopu instrumenata.
Komande na kolu upravljača
Pomaknite polugu mjenjača iz
položaja D ulijevo za odabir ručnog
načina rada.
Povucite komande na kolu upravljača za ručni odabir stupnjeva prijenosa
desna
komanda <=nakratko povucite za
prebacivanje u za
jedan stupanj viši
stupanj prijenosa
Page 176 of 343
![OPEL INSIGNIA 2015.5 Priručnik za vlasnika (in Croatian) 174Vožnja i rukovanje
lijeva
komanda ]=povucite nakratko za
prebacivanje u za
jedan stupanj niži
stupanj prijenosa, dok višestruko povlačenje
omogućuje
preskakanje
stupnjeva prijenosa
Odabrani s OPEL INSIGNIA 2015.5 Priručnik za vlasnika (in Croatian) 174Vožnja i rukovanje
lijeva
komanda ]=povucite nakratko za
prebacivanje u za
jedan stupanj niži
stupanj prijenosa, dok višestruko povlačenje
omogućuje
preskakanje
stupnjeva prijenosa
Odabrani s](/img/37/24864/w960_24864-175.png)

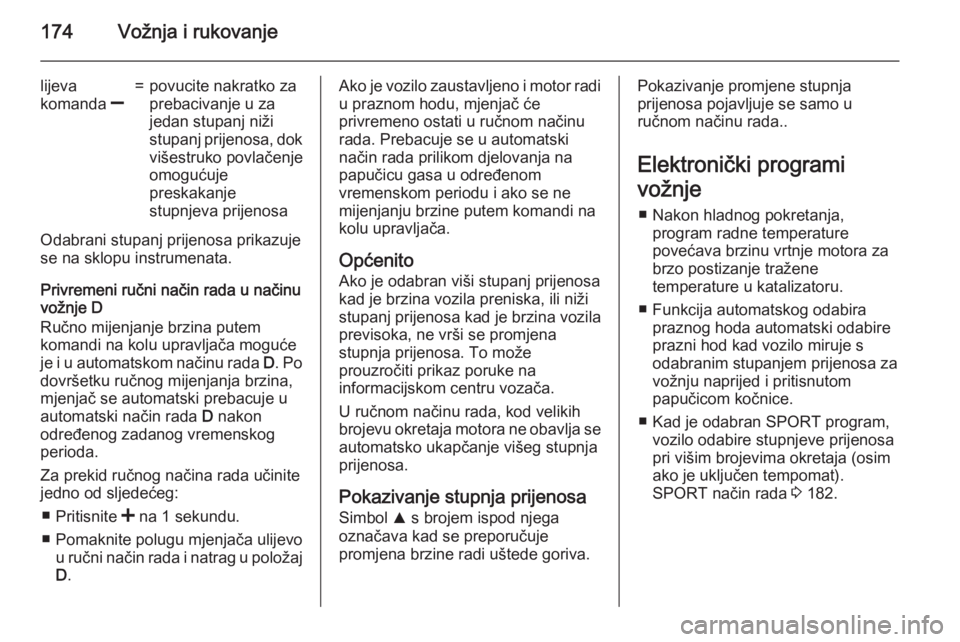

174Vožnja i rukovanje
lijeva
komanda ]=povucite nakratko za
prebacivanje u za
jedan stupanj niži
stupanj prijenosa, dok višestruko povlačenje
omogućuje
preskakanje
stupnjeva prijenosa
Odabrani stupanj prijenosa prikazuje
se na sklopu instrumenata.
Privremeni ručni način rada u načinu
vožnje D
Ručno mijenjanje brzina putem
komandi na kolu upravljača moguće je i u automatskom načinu rada D. Po
dovršetku ručnog mijenjanja brzina,
mjenjač se automatski prebacuje u
automatski način rada D nakon
određenog zadanog vremenskog
perioda.
Za prekid ručnog načina rada učinite
jedno od sljedećeg:
■ Pritisnite < na 1 sekundu.
■ Pomaknite polugu mjenjača ulijevo u ručni način rada i natrag u položaj
D .
Ako je vozilo zaustavljeno i motor radi
u praznom hodu, mjenjač će
privremeno ostati u ručnom načinu
rada. Prebacuje se u automatski
način rada prilikom djelovanja na
papučicu gasa u određenom
vremenskom periodu i ako se ne
mijenjanju brzine putem komandi na
kolu upravljača.
Općenito
Ako je odabran viši stupanj prijenosa kad je brzina vozila preniska, ili niži
stupanj prijenosa kad je brzina vozila
previsoka, ne vrši se promjena
stupnja prijenosa. To može
prouzročiti prikaz poruke na
informacijskom centru vozača.
U ručnom načinu rada, kod velikih
brojevu okretaja motora ne obavlja se
automatsko ukapčanje višeg stupnja
prijenosa.
Pokazivanje stupnja prijenosa
Simbol R s brojem ispod njega
označava kad se preporučuje
promjena brzine radi uštede goriva.Pokazivanje promjene stupnja
prijenosa pojavljuje se samo u
ručnom načinu rada..
Elektronički programi
vožnje ■ Nakon hladnog pokretanja, program radne temperature
povećava brzinu vrtnje motora za
brzo postizanje tražene
temperature u katalizatoru.
■ Funkcija automatskog odabira praznog hoda automatski odabire
prazni hod kad vozilo miruje s
odabranim stupanjem prijenosa za
vožnju naprijed i pritisnutom
papučicom kočnice.
■ Kad je odabran SPORT program, vozilo odabire stupnjeve prijenosa
pri višim brojevima okretaja (osim
ako je uključen tempomat).
SPORT način rada 3 182.

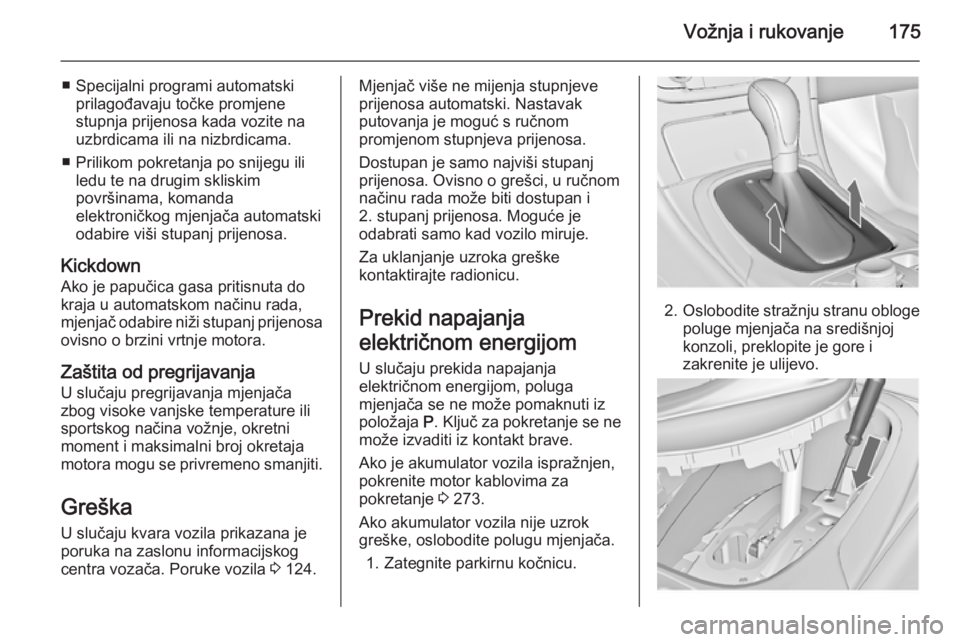

Page 177 of 343

Vožnja i rukovanje175
■ Specijalni programi automatskiprilagođavaju točke promjene
stupnja prijenosa kada vozite na
uzbrdicama ili na nizbrdicama.
■ Prilikom pokretanja po snijegu ili ledu te na drugim skliskim
površinama, komanda
elektroničkog mjenjača automatski
odabire viši stupanj prijenosa.
Kickdown
Ako je papučica gasa pritisnuta do kraja u automatskom načinu rada,
mjenjač odabire niži stupanj prijenosa ovisno o brzini vrtnje motora.
Zaštita od pregrijavanja U slučaju pregrijavanja mjenjačazbog visoke vanjske temperature ili
sportskog načina vožnje, okretni
moment i maksimalni broj okretaja
motora mogu se privremeno smanjiti.
Greška
U slučaju kvara vozila prikazana je
poruka na zaslonu informacijskog
centra vozača. Poruke vozila 3 124.Mjenjač više ne mijenja stupnjeve
prijenosa automatski. Nastavak
putovanja je moguć s ručnom
promjenom stupnjeva prijenosa.
Dostupan je samo najviši stupanj
prijenosa. Ovisno o grešci, u ručnom
načinu rada može biti dostupan i
2. stupanj prijenosa. Moguće je
odabrati samo kad vozilo miruje.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Prekid napajanja
električnom energijom U slučaju prekida napajanja
električnom energijom, poluga
mjenjača se ne može pomaknuti iz
položaja P. Ključ za pokretanje se ne
može izvaditi iz kontakt brave.
Ako je akumulator vozila ispražnjen,
pokrenite motor kablovima za
pokretanje 3 273.
Ako akumulator vozila nije uzrok greške, oslobodite polugu mjenjača.
1. Zategnite parkirnu kočnicu.
2. Oslobodite stražnju stranu obloge
poluge mjenjača na središnjoj
konzoli, preklopite je gore i
zakrenite je ulijevo.
Page 178 of 343

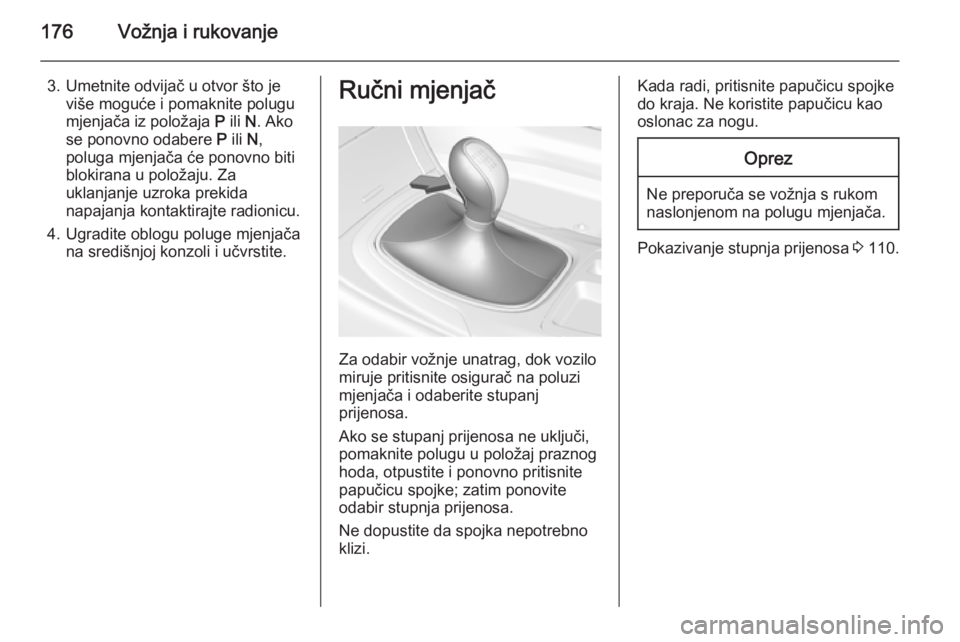

176Vožnja i rukovanje
3. Umetnite odvijač u otvor što jeviše moguće i pomaknite polugu
mjenjača iz položaja P ili N. Ako
se ponovno odabere P ili N,
poluga mjenjača će ponovno biti
blokirana u položaju. Za
uklanjanje uzroka prekida
napajanja kontaktirajte radionicu.
4. Ugradite oblogu poluge mjenjača na središnjoj konzoli i učvrstite.Ručni mjenjač
Za odabir vožnje unatrag, dok vozilo
miruje pritisnite osigurač na poluzi
mjenjača i odaberite stupanj
prijenosa.
Ako se stupanj prijenosa ne uključi,
pomaknite polugu u položaj praznog
hoda, otpustite i ponovno pritisnite
papučicu spojke; zatim ponovite
odabir stupnja prijenosa.
Ne dopustite da spojka nepotrebno
klizi.
Kada radi, pritisnite papučicu spojke
do kraja. Ne koristite papučicu kao
oslonac za nogu.Oprez
Ne preporuča se vožnja s rukom
naslonjenom na polugu mjenjača.
Pokazivanje stupnja prijenosa 3 110.
Page 179 of 343

Vožnja i rukovanje177Sustavi vožnje
Pogon na sve kotače
Sustav pogona na sve kotače
poboljšava vozne karakteristike i
stabilnost, i pomaže u postizanju
najboljih voznih sposobnosti
neovisno o površini tla. Sustav je
uvijek aktivan i ne može se
deaktivirati.
Okretni moment se raspodjeljuje
između prednjih i stražnjih kotača,
ovisno u uvjetima vožnje. Isto tako,
okretni moment na stražnjim
kotačima raspodjeljuje se sukladno
površini po kojoj se vozilo kreće.
Za optimalne performanse sustava, gume vozila ne smiju imati različite
stupnjeve istrošenosti.
Ako je na informacijskom centru
vozača prikazana servisna poruka,
sustav može imati ograničenu
funkcionalnost (ili biti u potpunosti onemogućen u nekim slučajevima,
npr. vozilo uključuje pogon na prednje
kotače). Zatražite pomoć radionice.
Vučenje vozila 3 275.Kočnice
Sustav kočenja sastoji se od dva
neovisna kočna kruga.
Ako jedan sustav zakaže, može se
još uvijek kočiti pomoću drugoga.
Ipak, efekt kočenja se postiže samo
kada snažno pritisnete papučicu
kočnice. Za to je potrebna značajno
veća sila. Zaustavni put se produljuje. Prije nastavka putovanja zatražite
pomoć radionice.
Kada motor ne radi prestat će
djelovanje servo uređaja kočnice
nakon što ste jednom ili dvaput
pritisnuli papučicu kočnice. Time se
neće smanjiti učinak kočenja, ali bit
će potreban jači pritisak na papučicu.
Na to posebno obratite pažnju kod
vuče vozila.
Kontrolno svjetlo R 3 109.
Sustav protiv blokiranja
kotača Sustav protiv blokiranja kotača (ABS)
sprječava blokiranje kotača.Čim kotač pokazuje tendenciju
blokiranja, ABS počinje regulirati tlak
kočenja. Vozilom se može upravljati,
čak i kod jakog kočenja.
Da je ABS uključen zamijetit ćete kroz pulsiranje papučice kočnice i zvuku
samog procesa regulacije.
Kako biste postigli optimalno kočenje,
snažno pritisnite papučicu kočnice
unatoč tome što ona pulsira. Ne
smanjujte pritisak na papučici.
Nakon kretanja, sustav provodi
samoispitivanje koje se može čuti.
Kontrolno svjetlo u 3 110.
Prilagodljivo svjetlo kočenja Tijekom potpunog kočenja, sva tri
svjetla kočenja trepere tijekom
trajanja ABS kontrole.
Page 180 of 343

178Vožnja i rukovanje
Greška9Upozorenje
U slučaju greške u radu ABS-a
kotači se pri naročito jakom
kočenju mogu blokirati. Prednosti
ABS-a više nisu dostupne.
Tijekom jakog kočenja, vozilom se više ne može upravljati i može doći do zanošenja vozila.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Parkirna kočnica
Ručna parkirna kočnica9 Upozorenje
Parkirnu kočnicu uvijek zategnite
bez pritiskanja osigurača, i
zategnite je što je jače moguće na nizbrdici ili uzbrdici.
Za otpuštanje parkirne kočnice,
lagano povucite polugu prema
gore, pritisnite osigurač i spustite
je do kraja.
Za smanjenje radnih sila na
parkirnoj kočnici, istovremeno
pritisnite papučicu nožne kočnice.
Kontrolno svjetlo R 3 109.
Električna parkirna kočnica
Primjena kada vozilo miruje
9 Upozorenje
Povucite prekidač m na otprilike
jednu sekundu; električna parkirna kočnica automatski će se uključiti
odgovarajućom snagom. Za
