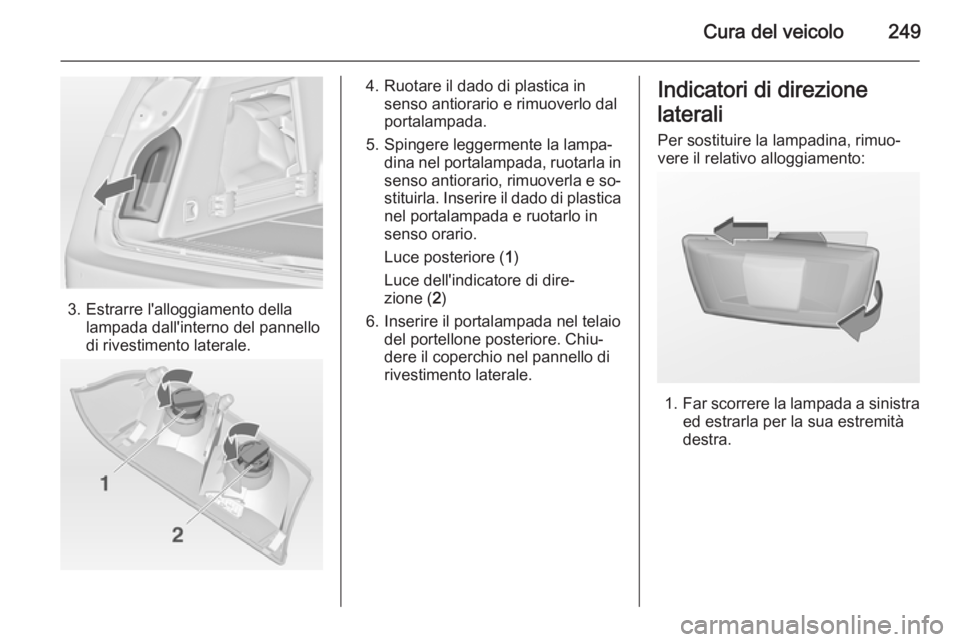

Cura del veicolo249
3. Estrarre l'alloggiamento dellalampada dall'interno del pannello
di rivestimento laterale.
4. Ruotare il dado di plastica in senso antiorario e rimuoverlo dal
portalampada.
5. Spingere leggermente la lampa‐ dina nel portalampada, ruotarla in
senso antiorario, rimuoverla e so‐ stituirla. Inserire il dado di plastica nel portalampada e ruotarlo in
senso orario.
Luce posteriore ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
6. Inserire il portalampada nel telaio del portellone posteriore. Chiu‐
dere il coperchio nel pannello di
rivestimento laterale.Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
ed estrarla per la sua estremità
destra.

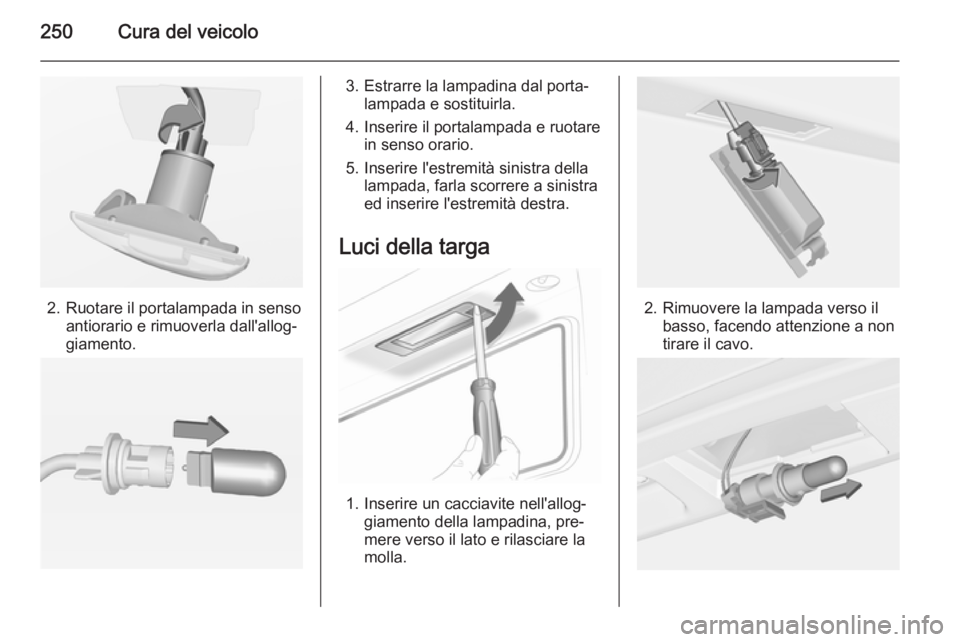

250Cura del veicolo
2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento della lampadina, pre‐
mere verso il lato e rilasciare la
molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.

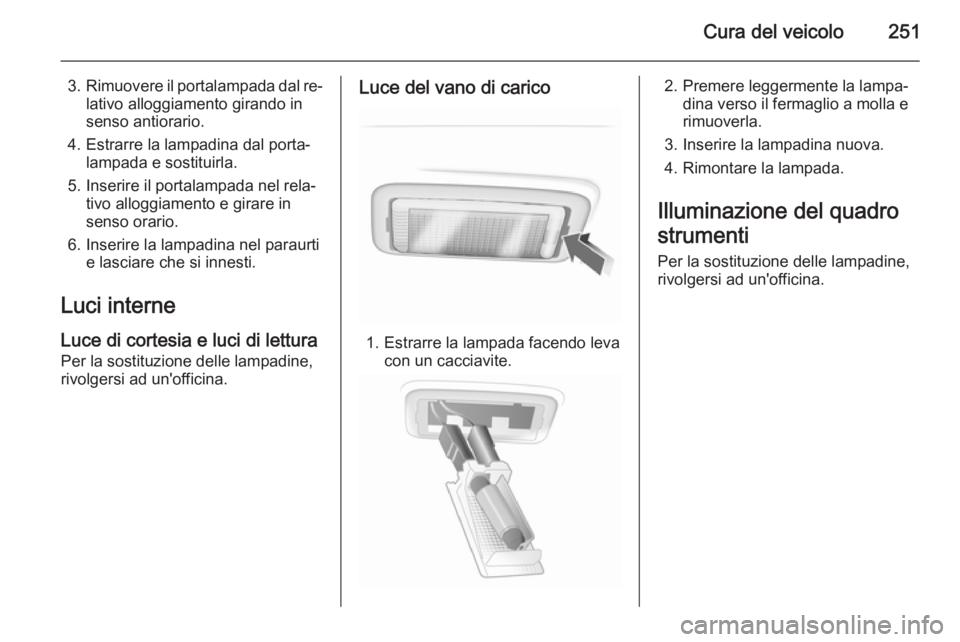

Cura del veicolo251
3.Rimuovere il portalampada dal re‐
lativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Luce del vano di carico
1. Estrarre la lampada facendo leva con un cacciavite.
2. Premere leggermente la lampa‐dina verso il fermaglio a molla e
rimuoverla.
3. Inserire la lampadina nuova.
4. Rimontare la lampada.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine, rivolgersi ad un'officina.

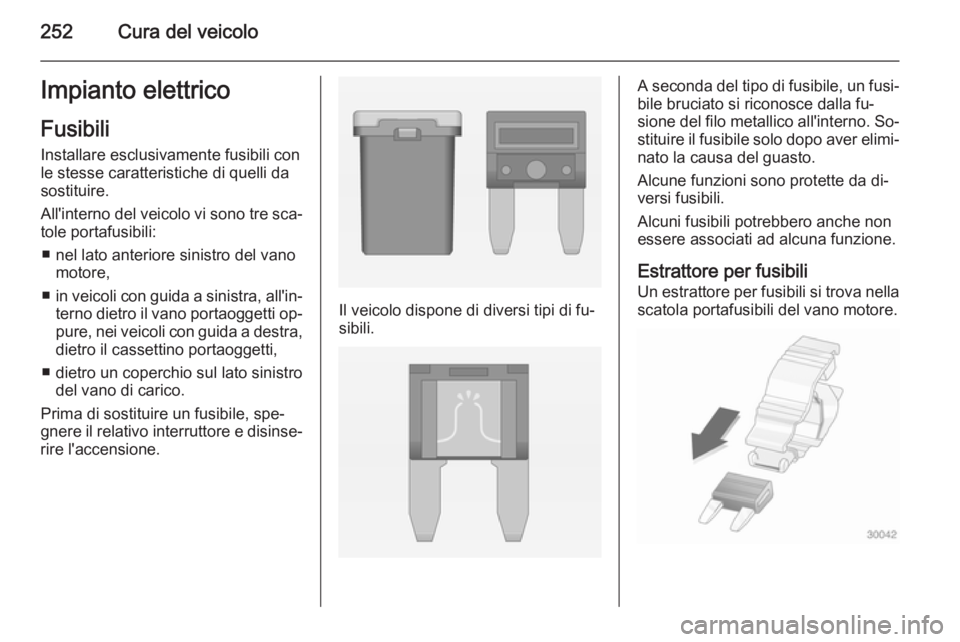

252Cura del veicoloImpianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole portafusibili:
■ nel lato anteriore sinistro del vano motore,
■ in veicoli con guida a sinistra, all'in‐
terno dietro il vano portaoggetti op‐pure, nei veicoli con guida a destra,
dietro il cassettino portaoggetti,
■ dietro un coperchio sul lato sinistro del vano di carico.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Il veicolo dispone di diversi tipi di fu‐
sibili.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.

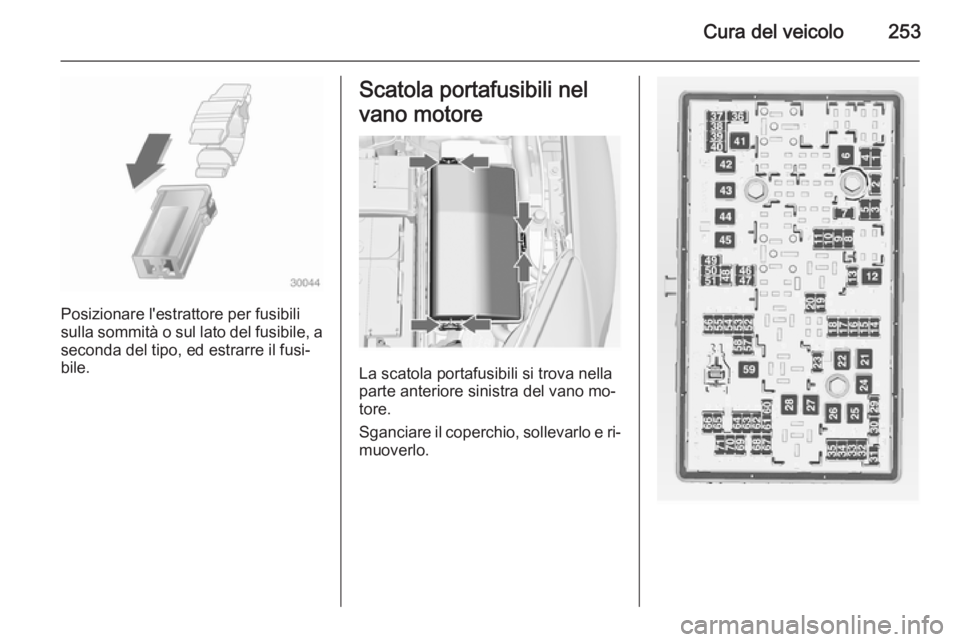

Cura del veicolo253
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Sganciare il coperchio, sollevarlo e ri‐ muoverlo.

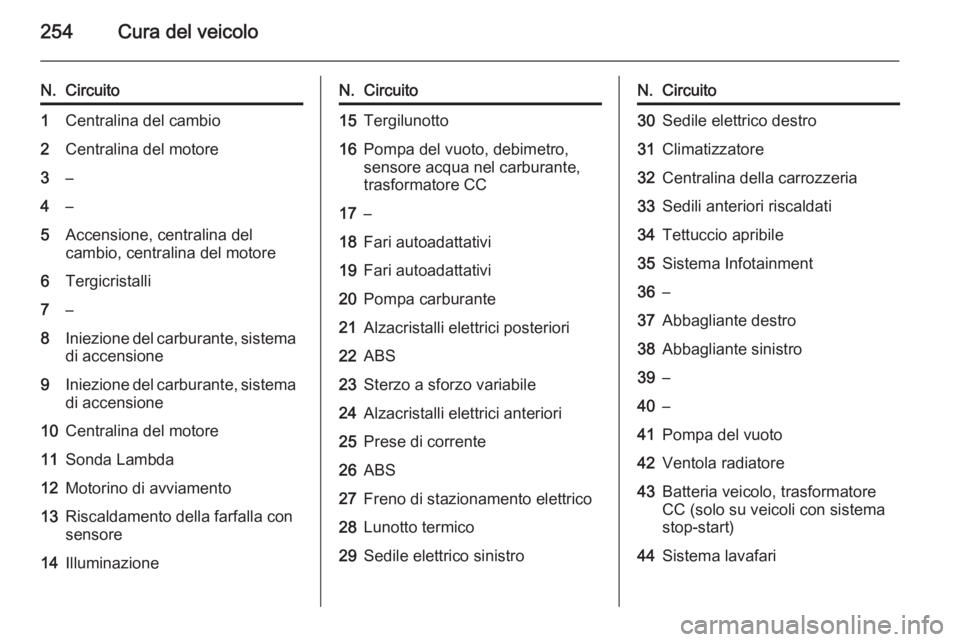

254Cura del veicolo
N.Circuito1Centralina del cambio2Centralina del motore3–4–5Accensione, centralina del
cambio, centralina del motore6Tergicristalli7–8Iniezione del carburante, sistema
di accensione9Iniezione del carburante, sistema
di accensione10Centralina del motore11Sonda Lambda12Motorino di avviamento13Riscaldamento della farfalla con
sensore14IlluminazioneN.Circuito15Tergilunotto16Pompa del vuoto, debimetro,
sensore acqua nel carburante,
trasformatore CC17–18Fari autoadattativi19Fari autoadattativi20Pompa carburante21Alzacristalli elettrici posteriori22ABS23Sterzo a sforzo variabile24Alzacristalli elettrici anteriori25Prese di corrente26ABS27Freno di stazionamento elettrico28Lunotto termico29Sedile elettrico sinistroN.Circuito30Sedile elettrico destro31Climatizzatore32Centralina della carrozzeria33Sedili anteriori riscaldati34Tettuccio apribile35Sistema Infotainment36–37Abbagliante destro38Abbagliante sinistro39–40–41Pompa del vuoto42Ventola radiatore43Batteria veicolo, trasformatore
CC (solo su veicoli con sistema
stop-start)44Sistema lavafari

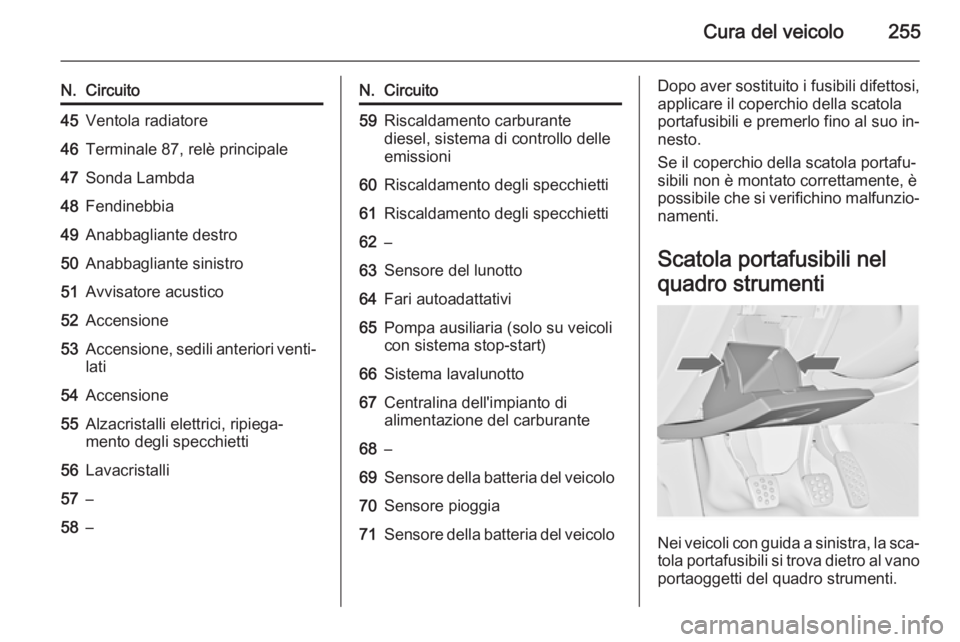

Cura del veicolo255
N.Circuito45Ventola radiatore46Terminale 87, relè principale47Sonda Lambda48Fendinebbia49Anabbagliante destro50Anabbagliante sinistro51Avvisatore acustico52Accensione53Accensione, sedili anteriori venti‐
lati54Accensione55Alzacristalli elettrici, ripiega‐
mento degli specchietti56Lavacristalli57–58–N.Circuito59Riscaldamento carburante
diesel, sistema di controllo delle
emissioni60Riscaldamento degli specchietti61Riscaldamento degli specchietti62–63Sensore del lunotto64Fari autoadattativi65Pompa ausiliaria (solo su veicoli
con sistema stop-start)66Sistema lavalunotto67Centralina dell'impianto di
alimentazione del carburante68–69Sensore della batteria del veicolo70Sensore pioggia71Sensore della batteria del veicoloDopo aver sostituito i fusibili difettosi, applicare il coperchio della scatola
portafusibili e premerlo fino al suo in‐
nesto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichino malfunzio‐
namenti.
Scatola portafusibili nel
quadro strumenti
Nei veicoli con guida a sinistra, la sca‐
tola portafusibili si trova dietro al vano
portaoggetti del quadro strumenti.

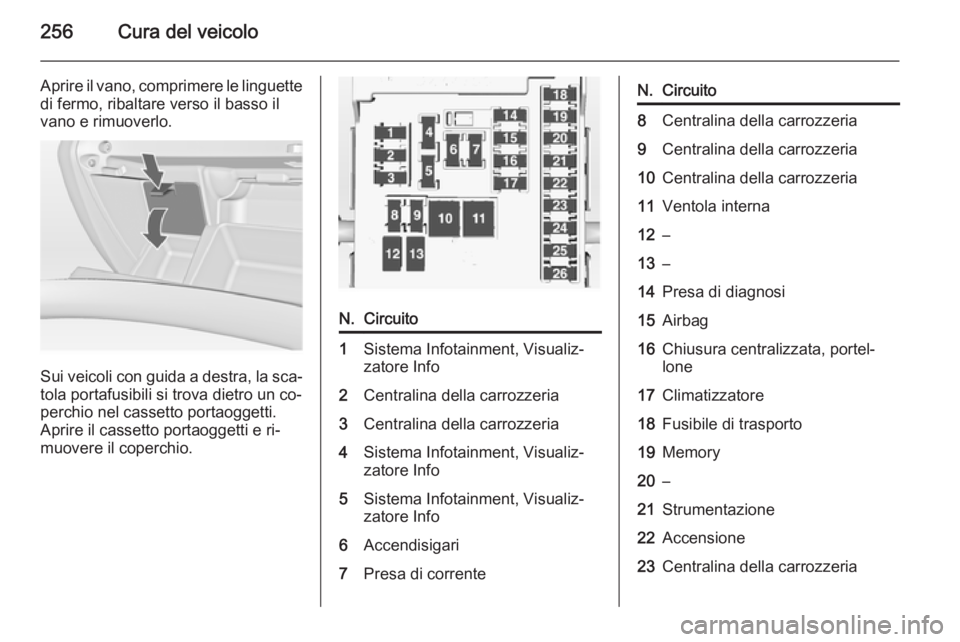

256Cura del veicolo
Aprire il vano, comprimere le linguette
di fermo, ribaltare verso il basso il
vano e rimuoverlo.
Sui veicoli con guida a destra, la sca‐ tola portafusibili si trova dietro un co‐
perchio nel cassetto portaoggetti.
Aprire il cassetto portaoggetti e ri‐
muovere il coperchio.
N.Circuito1Sistema Infotainment, Visualiz‐
zatore Info2Centralina della carrozzeria3Centralina della carrozzeria4Sistema Infotainment, Visualiz‐
zatore Info5Sistema Infotainment, Visualiz‐
zatore Info6Accendisigari7Presa di correnteN.Circuito8Centralina della carrozzeria9Centralina della carrozzeria10Centralina della carrozzeria11Ventola interna12–13–14Presa di diagnosi15Airbag16Chiusura centralizzata, portel‐
lone17Climatizzatore18Fusibile di trasporto19Memory20–21Strumentazione22Accensione23Centralina della carrozzeria

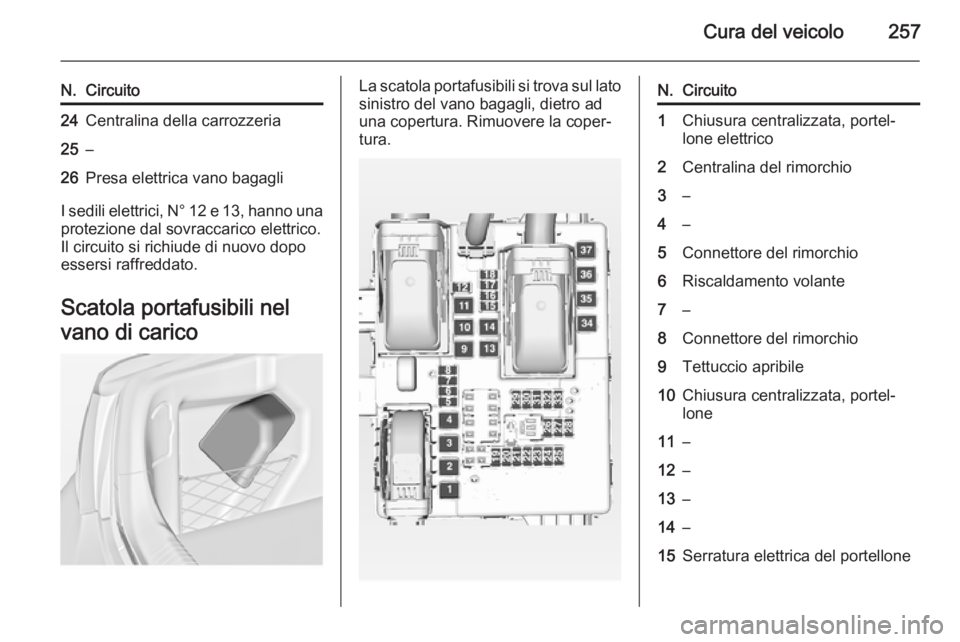

Cura del veicolo257
N.Circuito24Centralina della carrozzeria25–26Presa elettrica vano bagagli
I sedili elettrici, N° 12 e 13, hanno unaprotezione dal sovraccarico elettrico.
Il circuito si richiude di nuovo dopo
essersi raffreddato.
Scatola portafusibili nel
vano di carico
La scatola portafusibili si trova sul lato sinistro del vano bagagli, dietro ad
una copertura. Rimuovere la coper‐
tura.N.Circuito1Chiusura centralizzata, portel‐
lone elettrico2Centralina del rimorchio3–4–5Connettore del rimorchio6Riscaldamento volante7–8Connettore del rimorchio9Tettuccio apribile10Chiusura centralizzata, portel‐
lone11–12–13–14–15Serratura elettrica del portellone

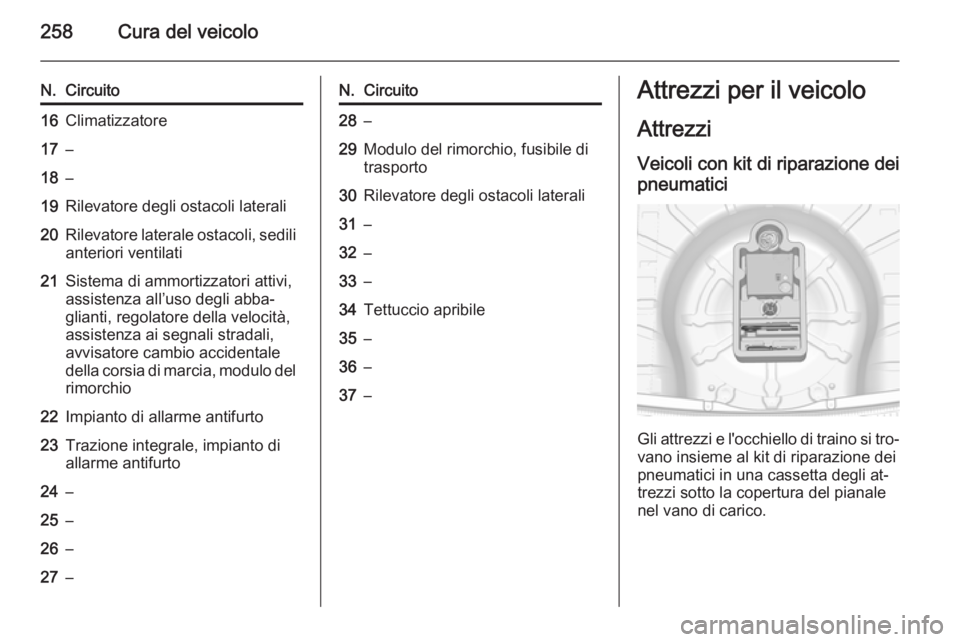

258Cura del veicolo
N.Circuito16Climatizzatore17–18–19Rilevatore degli ostacoli laterali20Rilevatore laterale ostacoli, sedilianteriori ventilati21Sistema di ammortizzatori attivi,
assistenza all’uso degli abba‐
glianti, regolatore della velocità,
assistenza ai segnali stradali,
avvisatore cambio accidentale
della corsia di marcia, modulo del
rimorchio22Impianto di allarme antifurto23Trazione integrale, impianto di
allarme antifurto24–25–26–27–N.Circuito28–29Modulo del rimorchio, fusibile di
trasporto30Rilevatore degli ostacoli laterali31–32–33–34Tettuccio apribile35–36–37–Attrezzi per il veicolo
AttrezziVeicoli con kit di riparazione deipneumatici
Gli attrezzi e l'occhiello di traino si tro‐ vano insieme al kit di riparazione dei
pneumatici in una cassetta degli at‐
trezzi sotto la copertura del pianale
nel vano di carico.
