Page 91 of 347

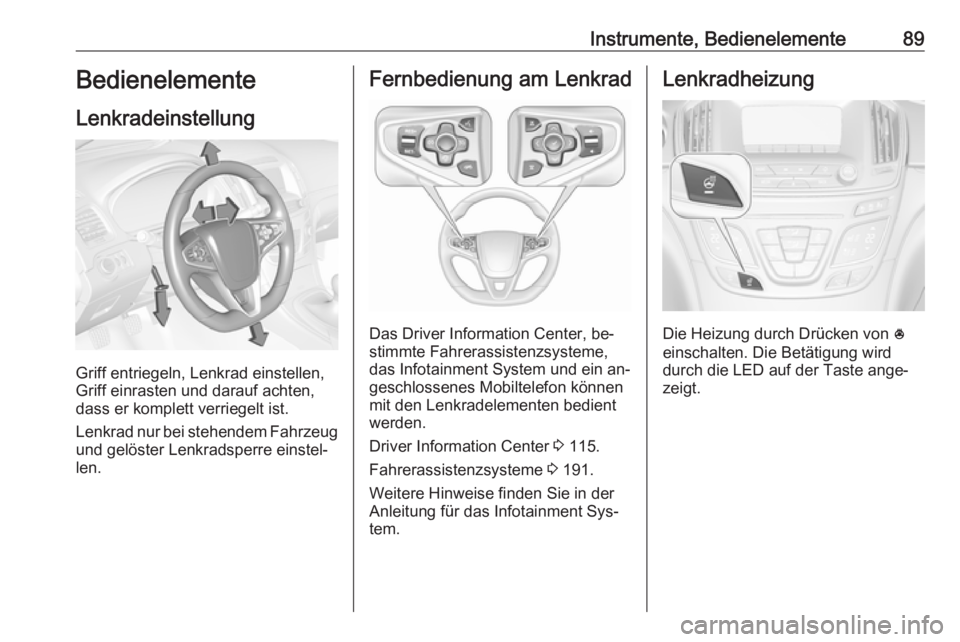

Instrumente, Bedienelemente89Bedienelemente
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Das Driver Information Center, be‐
stimmte Fahrerassistenzsysteme,
das Infotainment System und ein an‐
geschlossenes Mobiltelefon können
mit den Lenkradelementen bedient
werden.
Driver Information Center 3 115.
Fahrerassistenzsysteme 3 191.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment Sys‐
tem.
Lenkradheizung
Die Heizung durch Drücken von *
einschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.

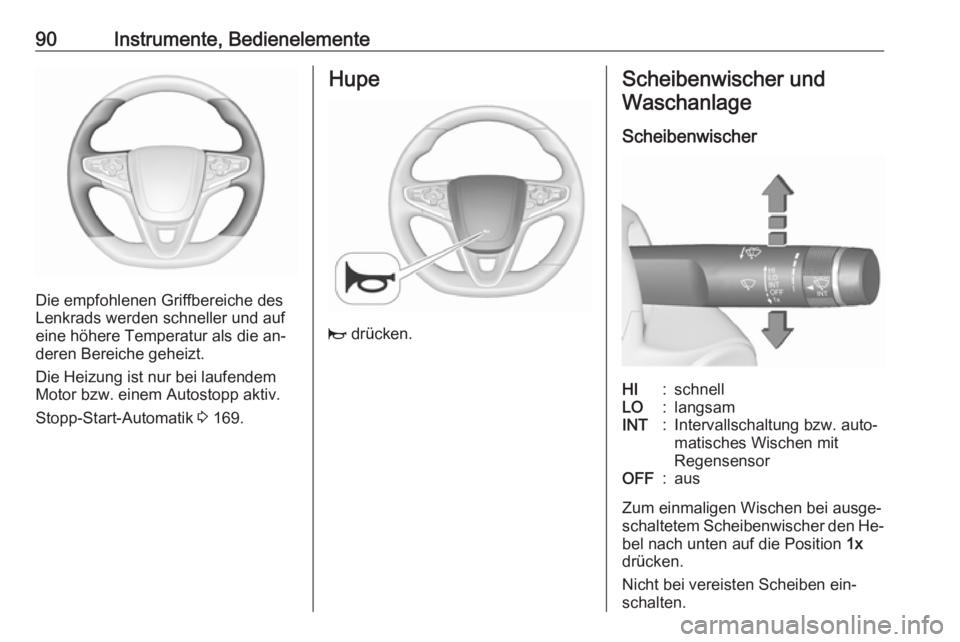

Page 92 of 347
90Instrumente, Bedienelemente
Die empfohlenen Griffbereiche des
Lenkrads werden schneller und auf
eine höhere Temperatur als die an‐
deren Bereiche geheizt.
Die Heizung ist nur bei laufendem
Motor bzw. einem Autostopp aktiv.
Stopp-Start-Automatik 3 169.
Hupe
j drücken.
Scheibenwischer und
Waschanlage
ScheibenwischerHI:schnellLO:langsamINT:Intervallschaltung bzw. auto‐
matisches Wischen mit
RegensensorOFF:aus
Zum einmaligen Wischen bei ausge‐
schaltetem Scheibenwischer den He‐
bel nach unten auf die Position 1x
drücken.
Nicht bei vereisten Scheiben ein‐
schalten.

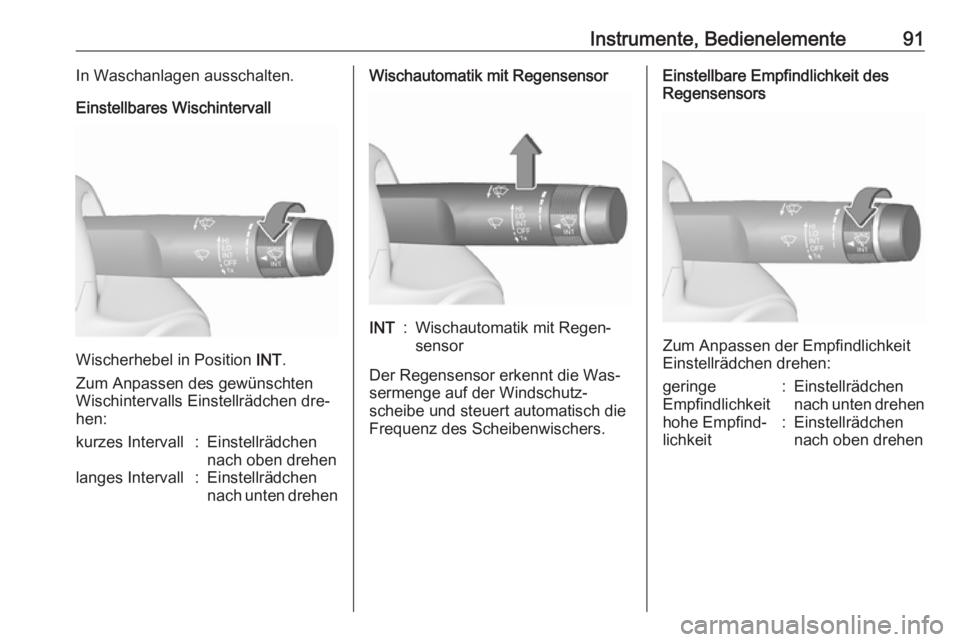

Page 93 of 347
Instrumente, Bedienelemente91In Waschanlagen ausschalten.
Einstellbares Wischintervall
Wischerhebel in Position INT.
Zum Anpassen des gewünschten
Wischintervalls Einstellrädchen dre‐
hen:
kurzes Intervall:Einstellrädchen
nach oben drehenlanges Intervall:Einstellrädchen
nach unten drehenWischautomatik mit RegensensorINT:Wischautomatik mit Regen‐
sensor
Der Regensensor erkennt die Was‐ sermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz des Scheibenwischers.
Einstellbare Empfindlichkeit des
Regensensors
Zum Anpassen der Empfindlichkeit
Einstellrädchen drehen:
geringe
Empfindlichkeit:Einstellrädchen
nach unten drehenhohe Empfind‐
lichkeit:Einstellrädchen
nach oben drehen
Page 94 of 347

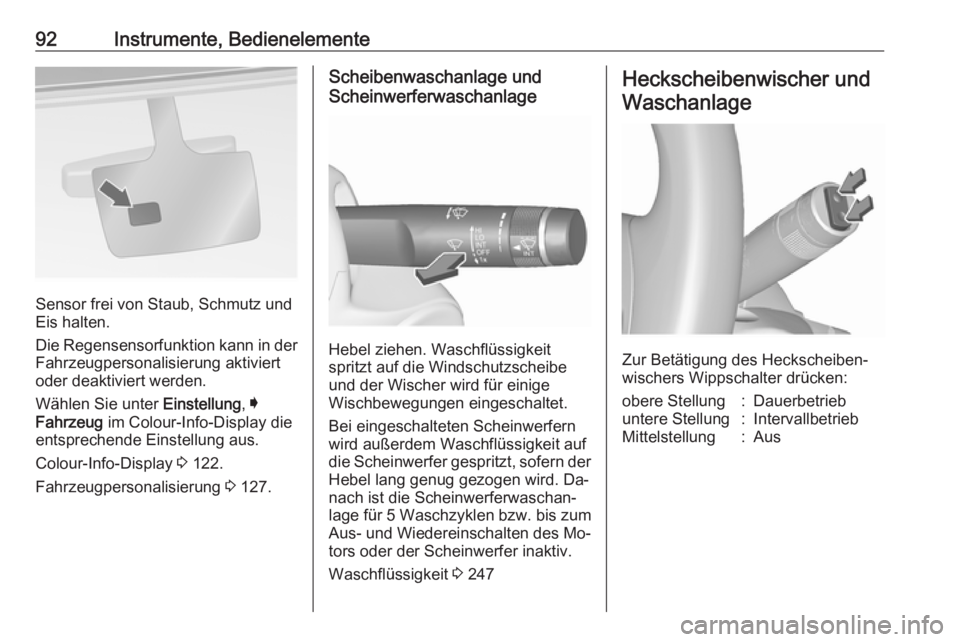

92Instrumente, Bedienelemente
Sensor frei von Staub, Schmutz und
Eis halten.
Die Regensensorfunktion kann in der Fahrzeugpersonalisierung aktiviert
oder deaktiviert werden.
Wählen Sie unter Einstellung, I
Fahrzeug im Colour-Info-Display die
entsprechende Einstellung aus.
Colour-Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Scheibenwaschanlage und
Scheinwerferwaschanlage
Hebel ziehen. Waschflüssigkeit
spritzt auf die Windschutzscheibe
und der Wischer wird für einige
Wischbewegungen eingeschaltet.
Bei eingeschalteten Scheinwerfern
wird außerdem Waschflüssigkeit auf
die Scheinwerfer gespritzt, sofern der Hebel lang genug gezogen wird. Da‐
nach ist die Scheinwerferwaschan‐ lage für 5 Waschzyklen bzw. bis zum
Aus- und Wiedereinschalten des Mo‐
tors oder der Scheinwerfer inaktiv.
Waschflüssigkeit 3 247
Heckscheibenwischer und
Waschanlage
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
obere Stellung:Dauerbetriebuntere Stellung:IntervallbetriebMittelstellung:Aus

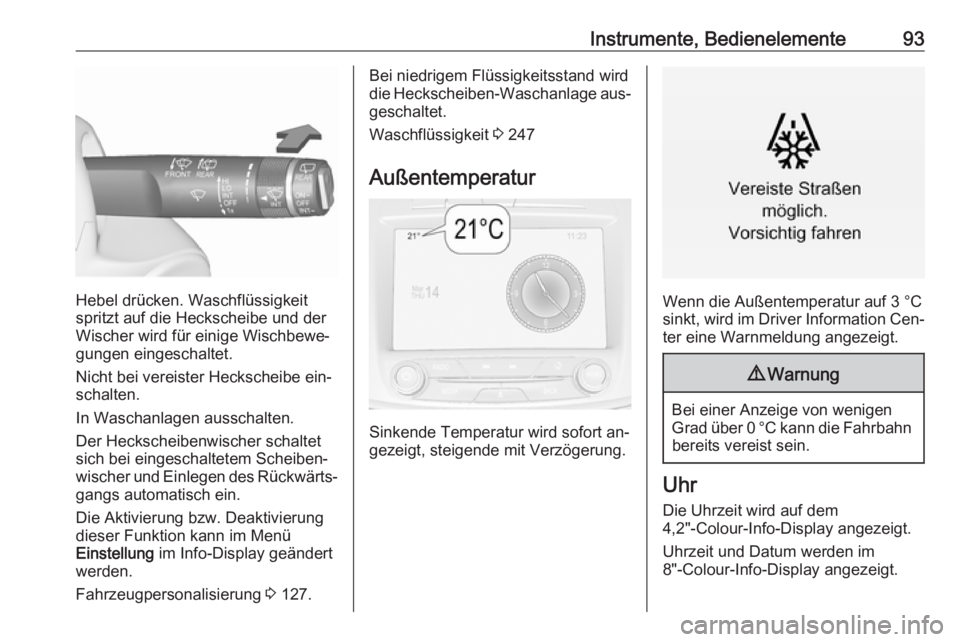

Page 95 of 347
Instrumente, Bedienelemente93
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe ein‐
schalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
Einstellung im Info-Display geändert
werden.
Fahrzeugpersonalisierung 3 127.
Bei niedrigem Flüssigkeitsstand wird
die Heckscheiben-Waschanlage aus‐ geschaltet.
Waschflüssigkeit 3 247
Außentemperatur
Sinkende Temperatur wird sofort an‐
gezeigt, steigende mit Verzögerung.
Wenn die Außentemperatur auf 3 °C sinkt, wird im Driver Information Cen‐
ter eine Warnmeldung angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Die Uhrzeit wird auf dem
4,2"-Colour-Info-Display angezeigt.
Uhrzeit und Datum werden im
8"-Colour-Info-Display angezeigt.

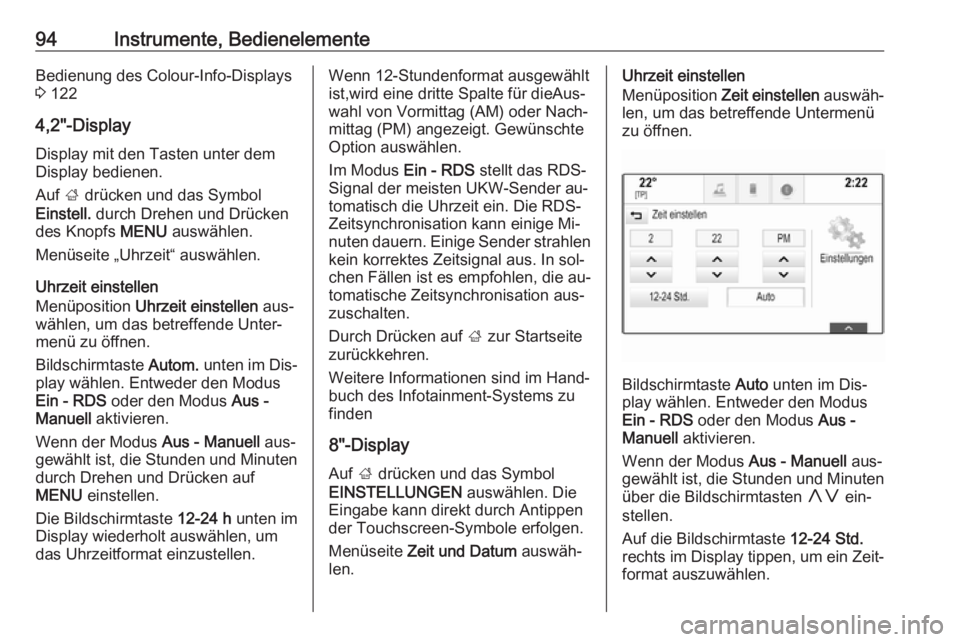

Page 96 of 347
94Instrumente, BedienelementeBedienung des Colour-Info-Displays
3 122
4,2"-Display Display mit den Tasten unter demDisplay bedienen.
Auf ; drücken und das Symbol
Einstell. durch Drehen und Drücken
des Knopfs MENU auswählen.
Menüseite „Uhrzeit“ auswählen.
Uhrzeit einstellen
Menüposition Uhrzeit einstellen aus‐
wählen, um das betreffende Unter‐
menü zu öffnen.
Bildschirmtaste Autom. unten im Dis‐
play wählen. Entweder den Modus
Ein - RDS oder den Modus Aus -
Manuell aktivieren.
Wenn der Modus Aus - Manuell aus‐
gewählt ist, die Stunden und Minuten
durch Drehen und Drücken auf
MENU einstellen.
Die Bildschirmtaste 12-24 h unten im
Display wiederholt auswählen, um das Uhrzeitformat einzustellen.Wenn 12-Stundenformat ausgewählt ist,wird eine dritte Spalte für dieAus‐
wahl von Vormittag (AM) oder Nach‐
mittag (PM) angezeigt. Gewünschte
Option auswählen.
Im Modus Ein - RDS stellt das RDS-
Signal der meisten UKW-Sender au‐ tomatisch die Uhrzeit ein. Die RDS-
Zeitsynchronisation kann einige Mi‐
nuten dauern. Einige Sender strahlen kein korrektes Zeitsignal aus. In sol‐
chen Fällen ist es empfohlen, die au‐
tomatische Zeitsynchronisation aus‐
zuschalten.
Durch Drücken auf ; zur Startseite
zurückkehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden
8"-Display Auf ; drücken und das Symbol
EINSTELLUNGEN auswählen. Die
Eingabe kann direkt durch Antippen
der Touchscreen-Symbole erfolgen.
Menüseite Zeit und Datum auswäh‐
len.Uhrzeit einstellen
Menüposition Zeit einstellen auswäh‐
len, um das betreffende Untermenü
zu öffnen.
Bildschirmtaste Auto unten im Dis‐
play wählen. Entweder den Modus
Ein - RDS oder den Modus Aus -
Manuell aktivieren.
Wenn der Modus Aus - Manuell aus‐
gewählt ist, die Stunden und Minuten über die Bildschirmtasten hg ein‐
stellen.
Auf die Bildschirmtaste 12-24 Std.
rechts im Display tippen, um ein Zeit‐
format auszuwählen.

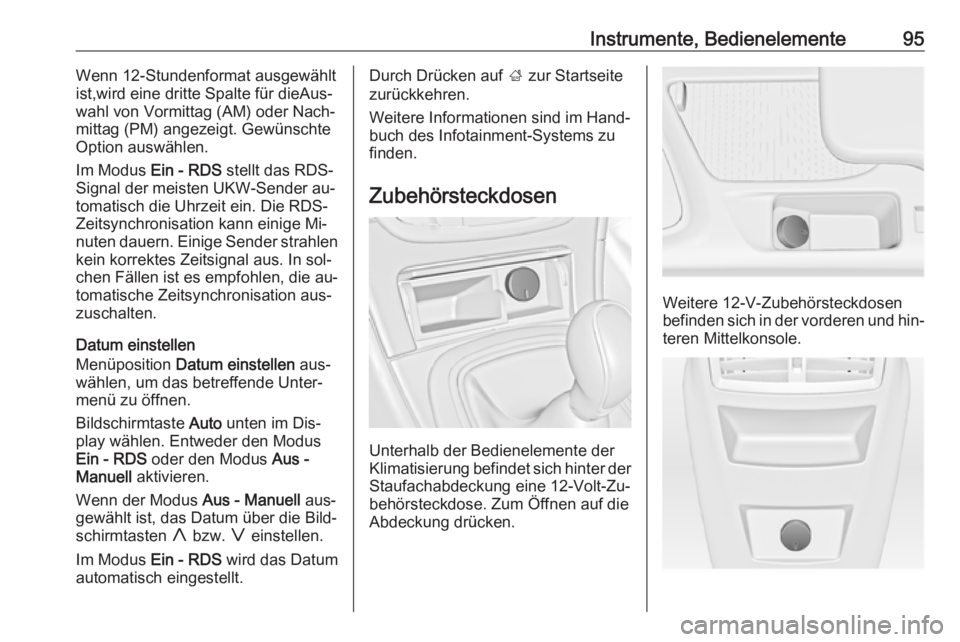

Page 97 of 347
Instrumente, Bedienelemente95Wenn 12-Stundenformat ausgewähltist,wird eine dritte Spalte für dieAus‐
wahl von Vormittag (AM) oder Nach‐
mittag (PM) angezeigt. Gewünschte
Option auswählen.
Im Modus Ein - RDS stellt das RDS-
Signal der meisten UKW-Sender au‐ tomatisch die Uhrzeit ein. Die RDS-
Zeitsynchronisation kann einige Mi‐
nuten dauern. Einige Sender strahlen
kein korrektes Zeitsignal aus. In sol‐
chen Fällen ist es empfohlen, die au‐
tomatische Zeitsynchronisation aus‐
zuschalten.
Datum einstellen
Menüposition Datum einstellen aus‐
wählen, um das betreffende Unter‐
menü zu öffnen.
Bildschirmtaste Auto unten im Dis‐
play wählen. Entweder den Modus
Ein - RDS oder den Modus Aus -
Manuell aktivieren.
Wenn der Modus Aus - Manuell aus‐
gewählt ist, das Datum über die Bild‐
schirmtasten h bzw. g einstellen.
Im Modus Ein - RDS wird das Datum
automatisch eingestellt.Durch Drücken auf ; zur Startseite
zurückkehren.
Weitere Informationen sind im Hand‐
buch des Infotainment-Systems zu
finden.
Zubehörsteckdosen
Unterhalb der Bedienelemente der
Klimatisierung befindet sich hinter der
Staufachabdeckung eine 12-Volt-Zu‐
behörsteckdose. Zum Öffnen auf die
Abdeckung drücken.
Weitere 12-V-Zubehörsteckdosen
befinden sich in der vorderen und hin‐ teren Mittelkonsole.

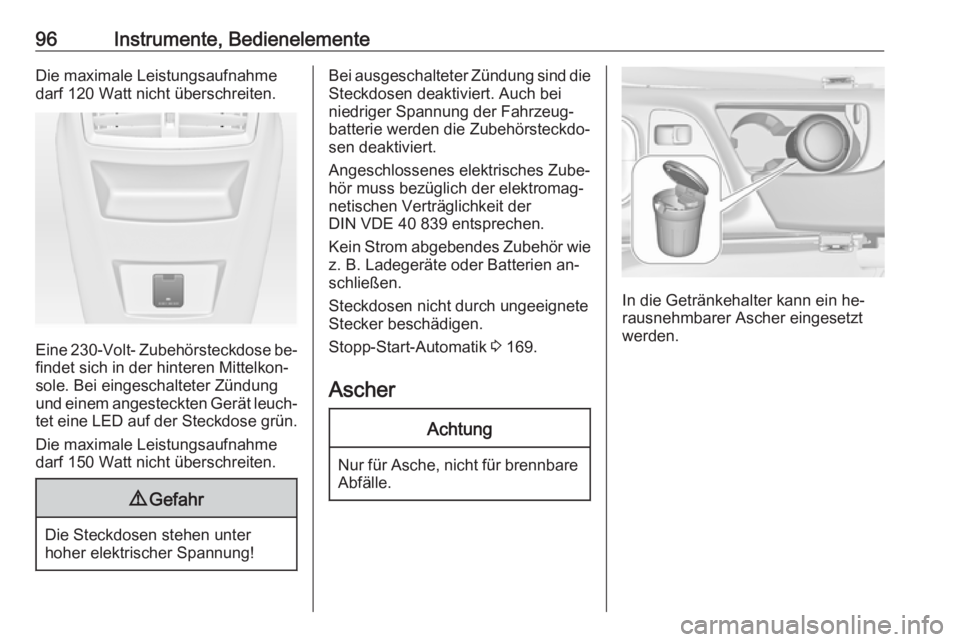

Page 98 of 347
96Instrumente, BedienelementeDie maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Eine 230-Volt- Zubehörsteckdose be‐
findet sich in der hinteren Mittelkon‐
sole. Bei eingeschalteter Zündung
und einem angesteckten Gerät leuch‐ tet eine LED auf der Steckdose grün.
Die maximale Leistungsaufnahme
darf 150 Watt nicht überschreiten.
9 Gefahr
Die Steckdosen stehen unter
hoher elektrischer Spannung!
Bei ausgeschalteter Zündung sind die
Steckdosen deaktiviert. Auch bei
niedriger Spannung der Fahrzeug‐
batterie werden die Zubehörsteckdo‐
sen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien an‐
schließen.
Steckdosen nicht durch ungeeignete
Stecker beschädigen.
Stopp-Start-Automatik 3 169.
AscherAchtung
Nur für Asche, nicht für brennbare Abfälle.
In die Getränkehalter kann ein he‐
rausnehmbarer Ascher eingesetzt
werden.

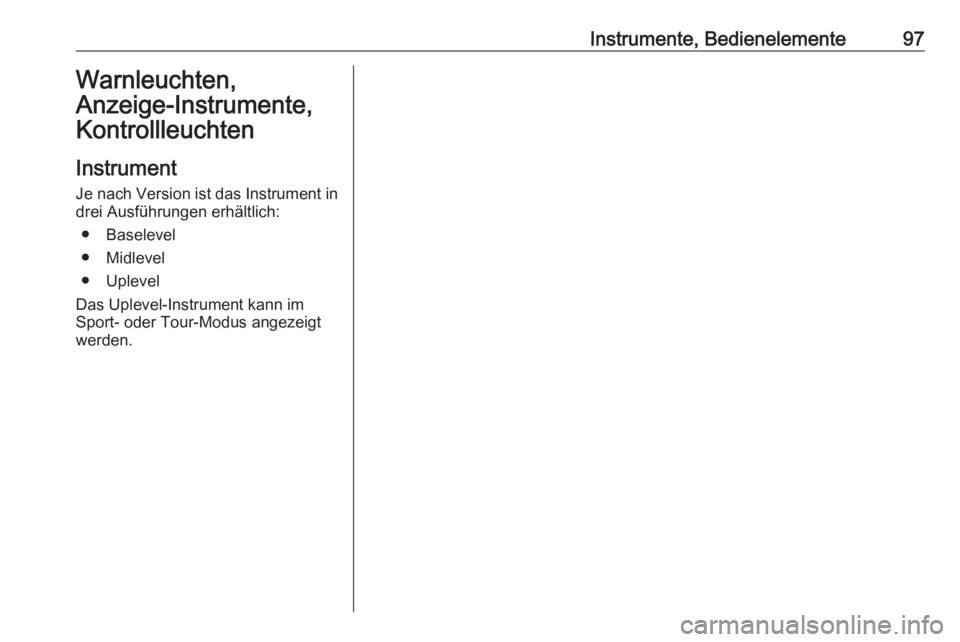

Page 99 of 347
Instrumente, Bedienelemente97Warnleuchten,
Anzeige-Instrumente, Kontrollleuchten
Instrument
Je nach Version ist das Instrument in
drei Ausführungen erhältlich:
● Baselevel
● Midlevel
● Uplevel
Das Uplevel-Instrument kann im
Sport- oder Tour-Modus angezeigt
werden.
Page 100 of 347

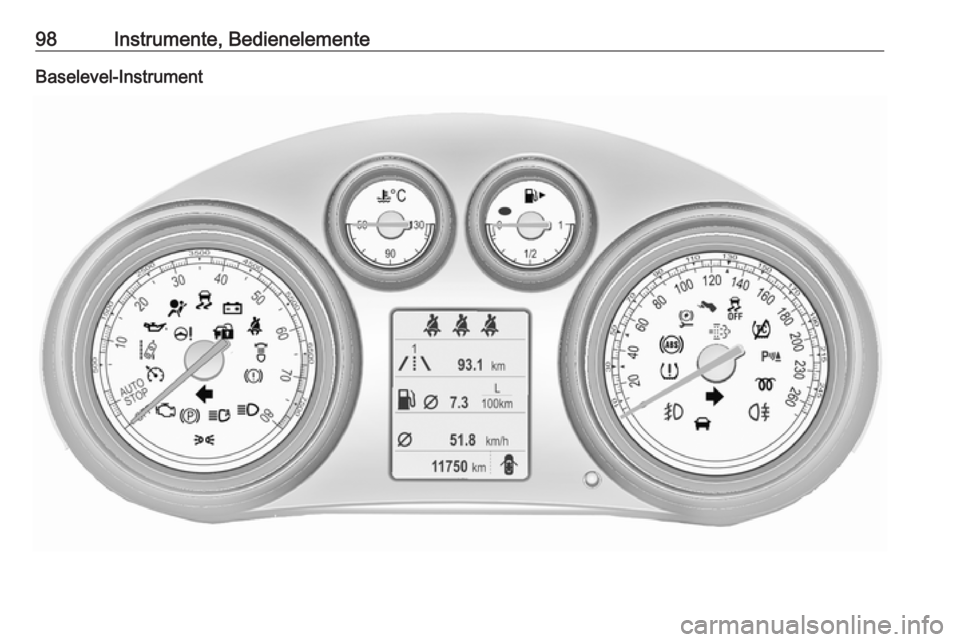

98Instrumente, BedienelementeBaselevel-Instrument
