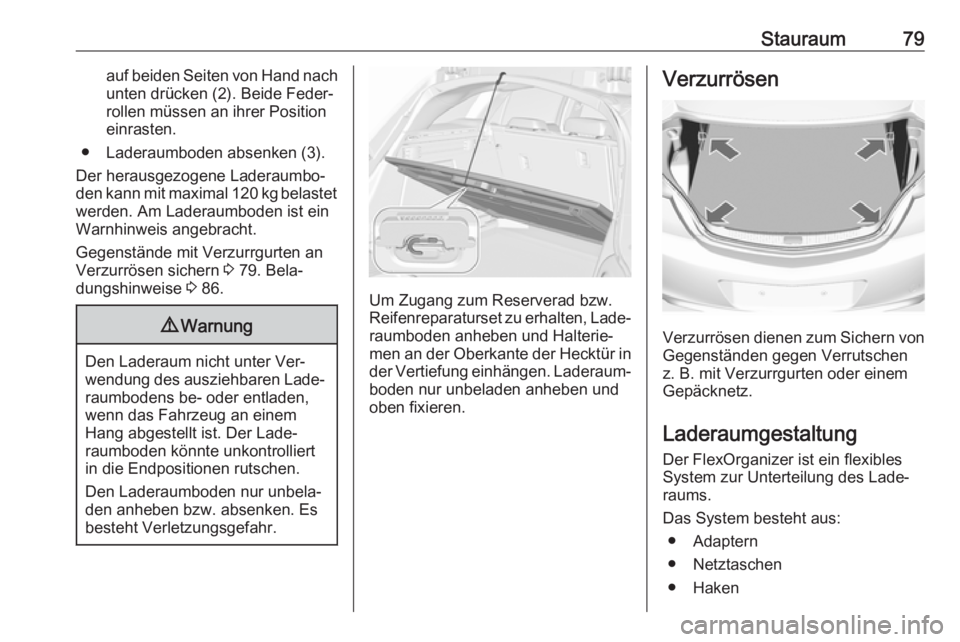

Stauraum79auf beiden Seiten von Hand nachunten drücken (2). Beide Feder‐
rollen müssen an ihrer Position
einrasten.
● Laderaumboden absenken (3).
Der herausgezogene Laderaumbo‐
den kann mit maximal 120 kg belastet werden. Am Laderaumboden ist ein
Warnhinweis angebracht.
Gegenstände mit Verzurrgurten an
Verzurrösen sichern 3 79. Bela‐
dungshinweise 3 86.9 Warnung
Den Laderaum nicht unter Ver‐
wendung des ausziehbaren Lade‐ raumbodens be- oder entladen,
wenn das Fahrzeug an einem
Hang abgestellt ist. Der Lade‐
raumboden könnte unkontrolliert
in die Endpositionen rutschen.
Den Laderaumboden nur unbela‐
den anheben bzw. absenken. Es
besteht Verletzungsgefahr.
Um Zugang zum Reserverad bzw.
Reifenreparaturset zu erhalten, Lade‐
raumboden anheben und Halterie‐
men an der Oberkante der Hecktür in
der Vertiefung einhängen. Laderaum‐ boden nur unbeladen anheben und
oben fixieren.
Verzurrösen
Verzurrösen dienen zum Sichern von
Gegenständen gegen Verrutschen
z. B. mit Verzurrgurten oder einem
Gepäcknetz.
Laderaumgestaltung
Der FlexOrganizer ist ein flexibles
System zur Unterteilung des Lade‐
raums.
Das System besteht aus: ● Adaptern
● Netztaschen
● Haken

80Stauraum● Servicebox
● Gurtsatz
Die Komponenten werden unter Ver‐
wendung von Adaptern und Haken in
Schienen in beiden Seitenwänden
montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ ter in die obere und untere Nut der
Schiene einsetzen und in die ge‐ wünschte Position bringen. Die Griff‐
platte zum Arretieren des Adapters
nach oben schwenken. Zum Ausbau
die Griffplatte nach unten drehen und
aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas zu‐ sammendrücken und in die entspre‐
chenden Öffnungen in den Adaptern
einsetzen.
Zum Ausbauen die Netzstangen zu‐
sammendrücken und aus dem Adap‐
tern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.

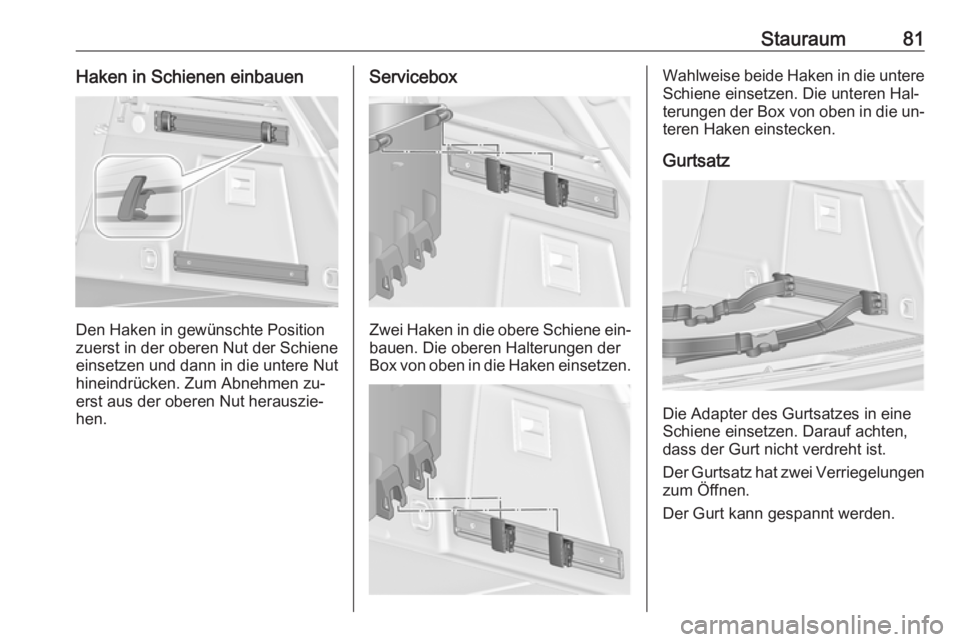

Stauraum81Haken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Abnehmen zu‐
erst aus der oberen Nut herauszie‐
hen.
Servicebox
Zwei Haken in die obere Schiene ein‐ bauen. Die oberen Halterungen der
Box von oben in die Haken einsetzen.
Wahlweise beide Haken in die untere Schiene einsetzen. Die unteren Hal‐
terungen der Box von oben in die un‐
teren Haken einstecken.
Gurtsatz
Die Adapter des Gurtsatzes in eine
Schiene einsetzen. Darauf achten, dass der Gurt nicht verdreht ist.
Der Gurtsatz hat zwei Verriegelungen zum Öffnen.
Der Gurt kann gespannt werden.

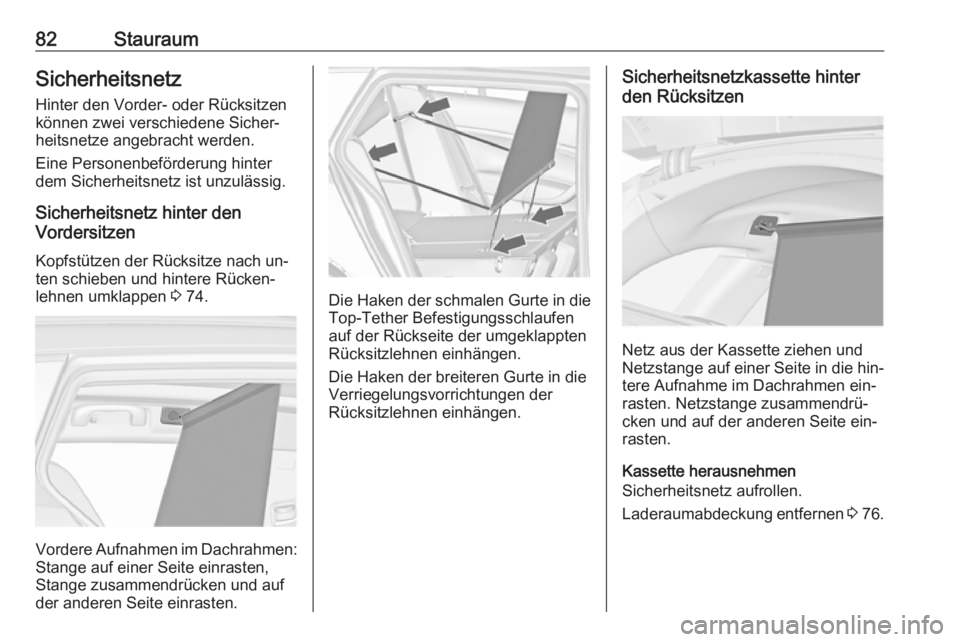

82StauraumSicherheitsnetzHinter den Vorder- oder Rücksitzen
können zwei verschiedene Sicher‐
heitsnetze angebracht werden.
Eine Personenbeförderung hinter
dem Sicherheitsnetz ist unzulässig.
Sicherheitsnetz hinter den
Vordersitzen
Kopfstützen der Rücksitze nach un‐
ten schieben und hintere Rücken‐
lehnen umklappen 3 74.
Vordere Aufnahmen im Dachrahmen:
Stange auf einer Seite einrasten,
Stange zusammendrücken und auf
der anderen Seite einrasten.
Die Haken der schmalen Gurte in die
Top-Tether Befestigungsschlaufen
auf der Rückseite der umgeklappten
Rücksitzlehnen einhängen.
Die Haken der breiteren Gurte in die
Verriegelungsvorrichtungen der
Rücksitzlehnen einhängen.
Sicherheitsnetzkassette hinter
den Rücksitzen
Netz aus der Kassette ziehen und
Netzstange auf einer Seite in die hin‐
tere Aufnahme im Dachrahmen ein‐
rasten. Netzstange zusammendrü‐
cken und auf der anderen Seite ein‐
rasten.
Kassette herausnehmen
Sicherheitsnetz aufrollen.
Laderaumabdeckung entfernen 3 76.

Stauraum83

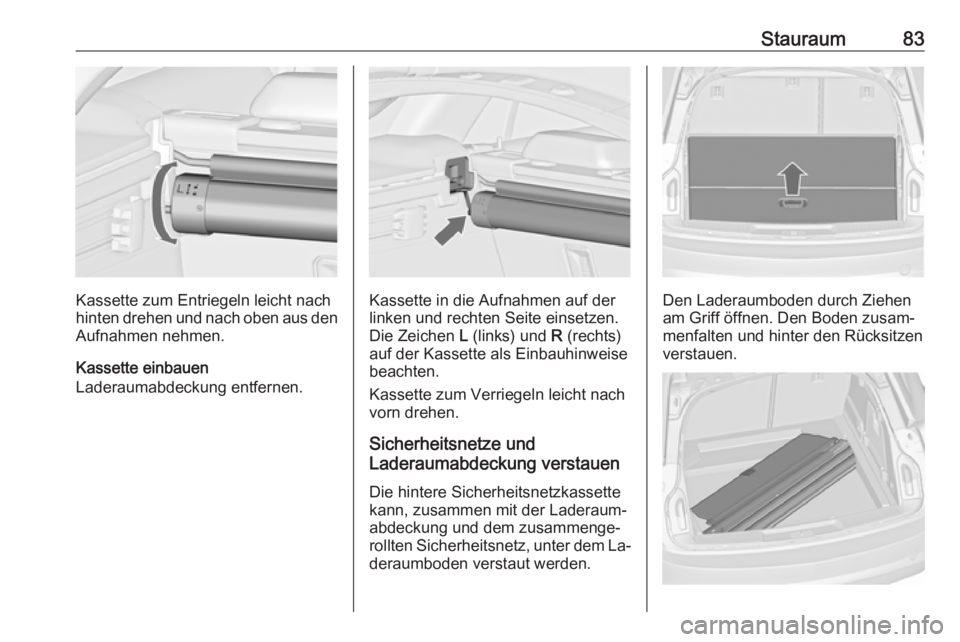

Kassette zum Entriegeln leicht nach
hinten drehen und nach oben aus den Aufnahmen nehmen.
Kassette einbauen
Laderaumabdeckung entfernen.Kassette in die Aufnahmen auf der
linken und rechten Seite einsetzen.
Die Zeichen L (links) und R (rechts)
auf der Kassette als Einbauhinweise
beachten.
Kassette zum Verriegeln leicht nach
vorn drehen.
Sicherheitsnetze und
Laderaumabdeckung verstauen
Die hintere Sicherheitsnetzkassette
kann, zusammen mit der Laderaum‐
abdeckung und dem zusammenge‐
rollten Sicherheitsnetz, unter dem La‐
deraumboden verstaut werden.Den Laderaumboden durch Ziehen
am Griff öffnen. Den Boden zusam‐
menfalten und hinter den Rücksitzen
verstauen.

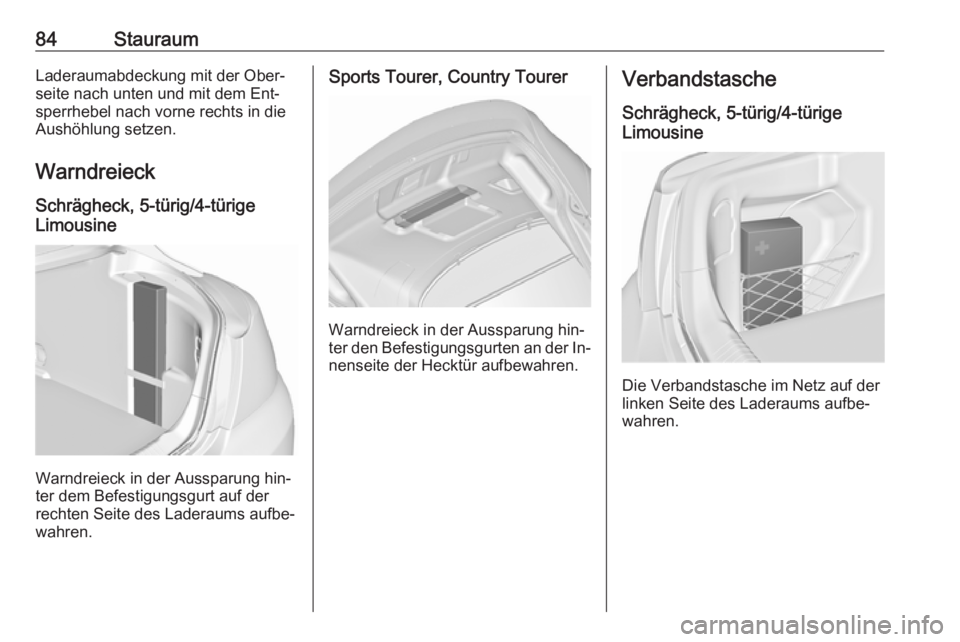

84StauraumLaderaumabdeckung mit der Ober‐
seite nach unten und mit dem Ent‐
sperrhebel nach vorne rechts in die
Aushöhlung setzen.
Warndreieck Schrägheck, 5-türig/4-türige
Limousine
Warndreieck in der Aussparung hin‐
ter dem Befestigungsgurt auf der
rechten Seite des Laderaums aufbe‐
wahren.
Sports Tourer, Country Tourer
Warndreieck in der Aussparung hin‐
ter den Befestigungsgurten an der In‐
nenseite der Hecktür aufbewahren.
Verbandstasche
Schrägheck, 5-türig/4-türige
Limousine
Die Verbandstasche im Netz auf der
linken Seite des Laderaums aufbe‐
wahren.

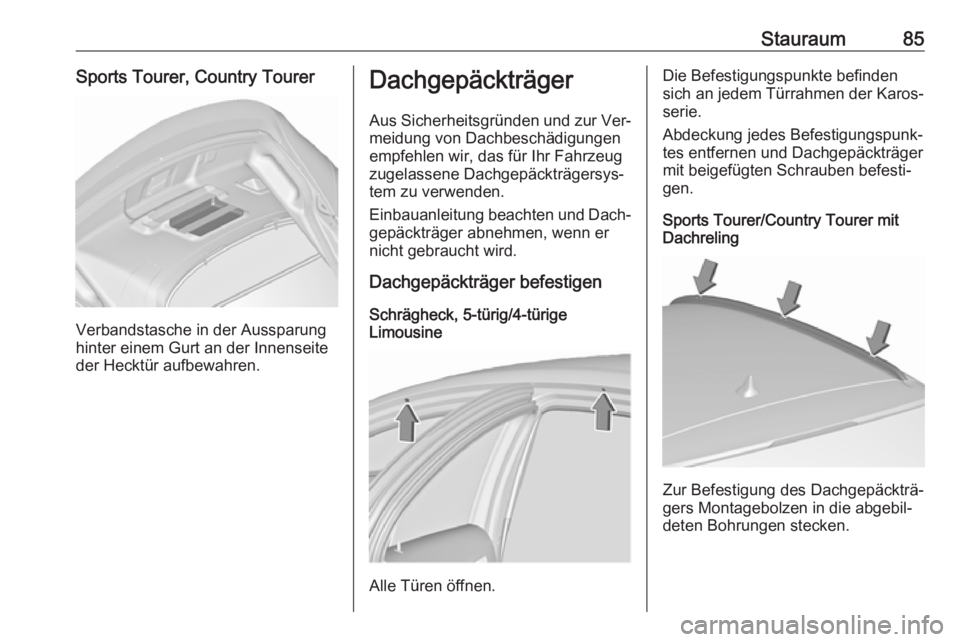

Stauraum85Sports Tourer, Country Tourer
Verbandstasche in der Aussparung
hinter einem Gurt an der Innenseite
der Hecktür aufbewahren.
Dachgepäckträger
Aus Sicherheitsgründen und zur Ver‐
meidung von Dachbeschädigungen
empfehlen wir, das für Ihr Fahrzeug
zugelassene Dachgepäckträgersys‐
tem zu verwenden.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger befestigen
Schrägheck, 5-türig/4-türige
Limousine
Alle Türen öffnen.
Die Befestigungspunkte befinden
sich an jedem Türrahmen der Karos‐
serie.
Abdeckung jedes Befestigungspunk‐
tes entfernen und Dachgepäckträger
mit beigefügten Schrauben befesti‐
gen.
Sports Tourer/Country Tourer mit
Dachreling
Zur Befestigung des Dachgepäckträ‐
gers Montagebolzen in die abgebil‐
deten Bohrungen stecken.

86StauraumBeladungshinweise
● Schwere Gegenstände im Lade‐raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen sicher eingerastet
sind, dass also die roten Markie‐ rungen an der Seite neben dem
Entriegelungshebel nicht mehr
sichtbar sind. Bei stapelbaren
Gegenständen die schwereren
nach unten legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 79.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Beim Transport von Gegenstän‐ den im Laderaum dürfen die
Rückenlehnen der Rücksitze
nicht nach vorn geneigt sein.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Auf der Laderaumabdeckung bzw. der Instrumententafel keineGegenstände ablegen und den
Sensor oben auf der Instrumen‐
tentafel nicht abdecken.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, Parkbremse
und Schaltung sowie die Bewe‐
gungsfreiheit des Fahrers behin‐
dern. Keine ungesicherten Ge‐
genstände im Innenraum able‐
gen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die La‐
dung sicher im Fahrzeug verstaut
ist. Ansonsten können Teile der
Ladung durch den Fahrzeug‐
innenraum geschleudert werden
und Verletzungen bzw. Schäden
an der Ladung oder am Fahrzeug
verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen Ge‐
samtgewicht (siehe Typschild 3 296) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die Ge‐
wichtstabelle am Anfang dieser
Bedienungsanleitung eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und

Stauraum87Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h fah‐ ren.
Die zulässige Dachlast beträgt
100 kg. Die Dachlast setzt sich
aus dem Gewicht des Dachge‐ päckträgers und der Ladung zu‐sammen.

88Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 89
Lenkradeinstellung ....................89
Fernbedienung am Lenkrad ......89
Lenkradheizung .........................89
Hupe .......................................... 90
Scheibenwischer und Waschanlage ............................ 90
Heckscheibenwischer und Waschanlage ............................ 92
Außentemperatur ......................93
Uhr ............................................. 93
Zubehörsteckdosen ...................95
Ascher ....................................... 96
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............97
Instrument ................................. 97
Tachometer ............................. 103
Kilometerzähler .......................103
Tageskilometerzähler ..............103
Drehzahlmesser ......................104
Kraftstoffanzeige .....................104
Kraftstoffwahltaste ...................105
Kühlmitteltemperaturanzeige ...105
Serviceanzeige ........................106Kontrollleuchten .......................107
Blinker ..................................... 107
Sicherheitsgurt anlegen ...........107
Airbag-System, Gurtstraffer .....108
Airbagabschaltung ...................108
Generator ................................ 109
Abgas ...................................... 109
Bremssystem, Kupplungssystem ...................109
Pedal betätigen .......................109
Elektrische Parkbremse ..........110
Störung der elektrischen Parkbremse ............................ 110
Antiblockiersystem ..................110
Hochschalten ........................... 110
Variable Lenkunterstützung .....110
Fahrzeugabstand ....................111
Spurverlassenswarnung ..........111
Ultraschall-Einparkhilfe ............111
Elektronische Stabilitätsregelung aus ...........111
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................111
Traktionskontrolle ausgeschaltet ......................... 111
Kühlmitteltemperatur ...............111
Vorglühen ................................ 112
Diesel-Partikelfilter ..................112
AdBlue ..................................... 112Reifendruck-Kontrollsystem ....112
Motoröldruck ............................ 112
Kraftstoffmangel ......................113
Wegfahrsperre ......................... 113
Autostopp ................................ 113
Außenbeleuchtung ..................113
Fernlicht ................................... 113
Fernlichtassistent ....................113
Adaptives Fahrlicht ..................113
Nebelscheinwerfer ...................114
Nebelschlussleuchte ...............114
Geschwindigkeitsregler ...........114
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 114
Erkennung vorausfahrendes Fahrzeug ................................ 114
Geschwindigkeitsbegrenzer ....114
Verkehrszeichen-Assistent ......115
Tür offen .................................. 115
Info-Displays .............................. 115
Driver Information Center ........115
Colour-Info-Display ..................122
Smartphone-Controller ............124
Fahrzeugmeldungen ..................124
Warn- und Signaltöne ..............125
Batteriespannung ....................126
Personalisierung ........................127
Fahrzeugpersonalisierung .......127
OnStar ....................................... 130
