Conservação do veículo269Luz da bagageira

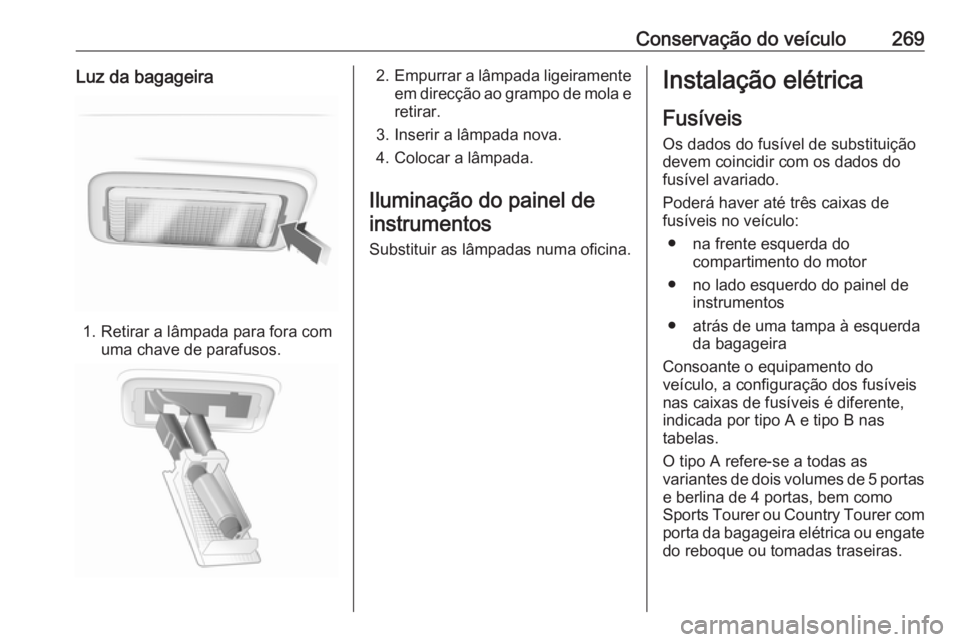

1. Retirar a lâmpada para fora comuma chave de parafusos.
2.Empurrar a lâmpada ligeiramente
em direcção ao grampo de mola e retirar.
3. Inserir a lâmpada nova.
4. Colocar a lâmpada.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Poderá haver até três caixas de
fusíveis no veículo:
● na frente esquerda do compartimento do motor
● no lado esquerdo do painel de instrumentos
● atrás de uma tampa à esquerda da bagageira
Consoante o equipamento do
veículo, a configuração dos fusíveis
nas caixas de fusíveis é diferente,
indicada por tipo A e tipo B nas
tabelas.
O tipo A refere-se a todas as
variantes de dois volumes de 5 portas
e berlina de 4 portas, bem como
Sports Tourer ou Country Tourer com
porta da bagageira elétrica ou engate do reboque ou tomadas traseiras.

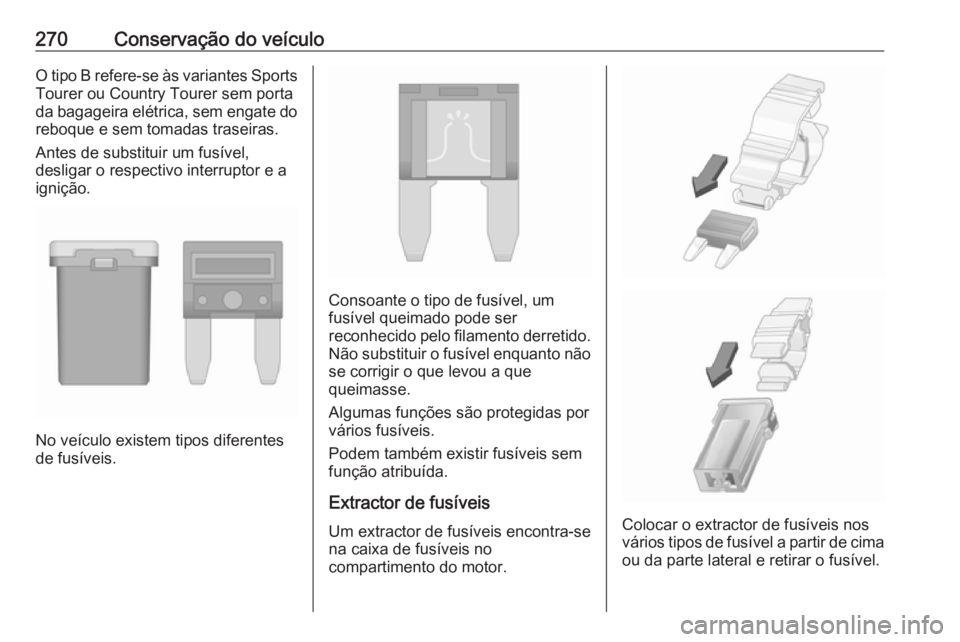

270Conservação do veículoO tipo B refere-se às variantes SportsTourer ou Country Tourer sem porta
da bagageira elétrica, sem engate do
reboque e sem tomadas traseiras.
Antes de substituir um fusível,
desligar o respectivo interruptor e a
ignição.
No veículo existem tipos diferentes
de fusíveis.
Consoante o tipo de fusível, um
fusível queimado pode ser
reconhecido pelo filamento derretido. Não substituir o fusível enquanto não
se corrigir o que levou a que
queimasse.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis Um extractor de fusíveis encontra-se
na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.

Conservação do veículo271Caixa de fusíveis nocompartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desencaixar a tampa, levantar para
cima e retirar.
N.ºCircuito1Módulo de controlo da caixa de
velocidades2Módulo de controlo do motor3–4–5Ignição/Módulo de controlo da
caixa de velocidades/Módulo de controlo do motor6Limpa-pára-brisas7–8Injecção do combustível/
Sistema de ignição9Injecção do combustível/
Sistema de ignição10Módulo de controlo do motor11Sonda Lambda12Motor de arranque13Aquecimento do sensor do
acelerador

272Conservação do veículoN.ºCircuito14Iluminação15Limpa-vidros do óculo traseiro16Bomba de vácuo/Medidor de
caudal da massa de ar/Sensor
de presença de água no
combustível/Transformador de
CC17Luzes traseiras adicionais (tipo
B)18Iluminação dianteira adaptável19Iluminação dianteira adaptável20Bomba do combustível21Vidros traseiros eléctricos22ABS23Direcção de Esforço Variável24Vidros dianteiros eléctricos25Tomadas (tipo A)
Luzes traseiras adicionais (tipo
B)26ABSN.ºCircuito27Travão de mão eléctrico28Óculo traseiro aquecido29Banco eléctrico esquerdo30Banco eléctrico direito31Sistema de ar condicionado32Módulo de controlo da carro‐
çaria33Bancos dianteiros aquecidos34Teto de abrir (tipo A)
Fecho da porta da bagageira
(tipo B)35Sistema de informação e lazer
(tipo A)
Fecho da porta da bagageira
(tipo B)36–37Máximos lado direito38Máximos lado esquerdo39–N.ºCircuito40–41Bomba de vácuo42Ventoinha do radiador43Bateria do veículo/Transfor‐
mador de CC (apenas em
veículos com sistema pára/
arranca)44Sistema de lava-faróis45Ventoinha do radiador46Terminal 87/Relé principal47Sonda Lambda48Luzes de nevoeiro49Médios da direita50Médios da esquerda51Buzina52Ignição53Ignição/Bancos dianteiros venti‐ lados54Ignição

Conservação do veículo273N.ºCircuito55Vidros eléctricos/Rebatimento
dos espelhos retrovisores56Lava-pára-brisas57–58–59Aquecimento do combustível
diesel/Sistema de controlo de
emissões60Aquecimento retrovisor61Aquecimento retrovisor62Volante aquecido (apenas nos
veículos sem caixa de fusíveis
na bagageira)63Sensor do óculo traseiro64Iluminação dianteira adaptável65Bomba auxiliar (apenas em
veículos com sistema start/stop)66Sistema do lava-vidros do óculo traseiroN.ºCircuito67Módulo de controlo do sistema
do combustível68–69Sensor da bateria do veículo70Sensor de chuva71Sensor da bateria do veículo
Depois de substituir um fusível
defeituoso, fechar a caixa de fusíveis
e pressionar até engatar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.
Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento, comprimir as
patilhas de trancagem, dobrar o
compartimento para baixo e retirar.

274Conservação do veículo

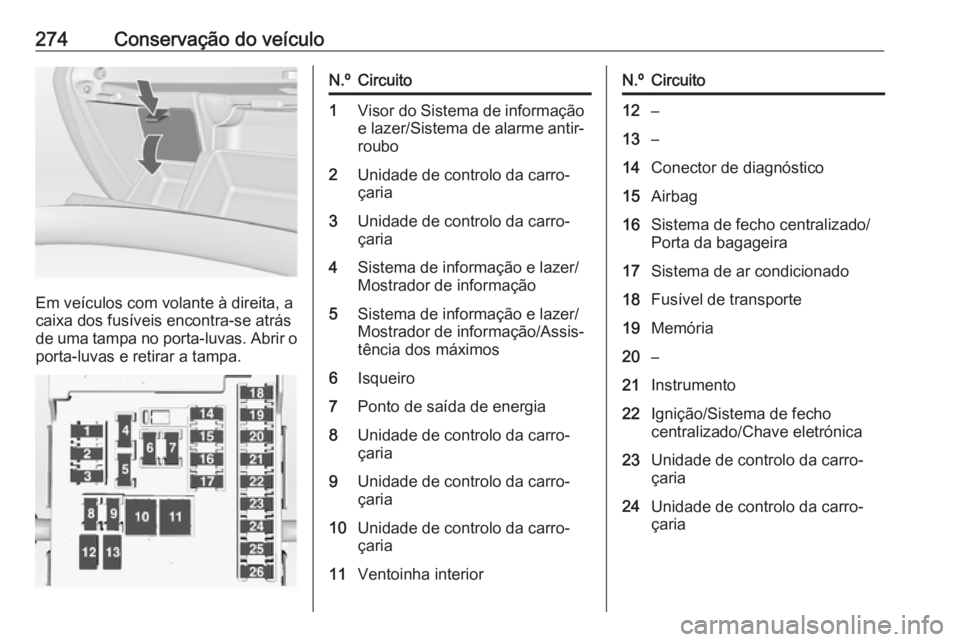

Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas e retirar a tampa.
N.ºCircuito1Visor do Sistema de informação e lazer/Sistema de alarme antir‐
roubo2Unidade de controlo da carro‐
çaria3Unidade de controlo da carro‐
çaria4Sistema de informação e lazer/
Mostrador de informação5Sistema de informação e lazer/
Mostrador de informação/Assis‐
tência dos máximos6Isqueiro7Ponto de saída de energia8Unidade de controlo da carro‐
çaria9Unidade de controlo da carro‐
çaria10Unidade de controlo da carro‐
çaria11Ventoinha interiorN.ºCircuito12–13–14Conector de diagnóstico15Airbag16Sistema de fecho centralizado/
Porta da bagageira17Sistema de ar condicionado18Fusível de transporte19Memória20–21Instrumento22Ignição/Sistema de fecho
centralizado/Chave eletrónica23Unidade de controlo da carro‐
çaria24Unidade de controlo da carro‐
çaria

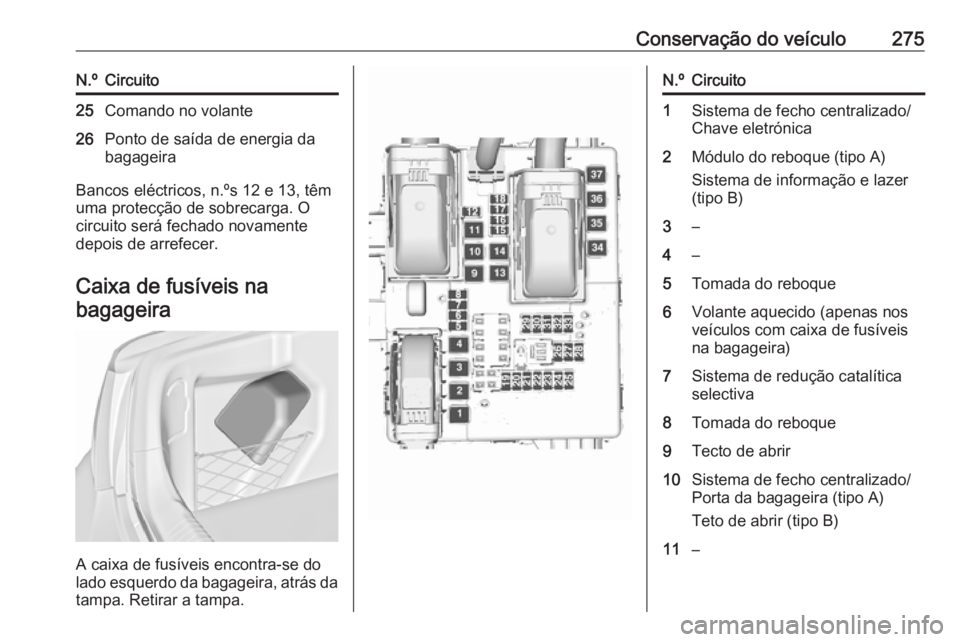

Conservação do veículo275N.ºCircuito25Comando no volante26Ponto de saída de energia da
bagageira
Bancos eléctricos, n.ºs 12 e 13, têm
uma protecção de sobrecarga. O
circuito será fechado novamente
depois de arrefecer.
Caixa de fusíveis na bagageira
A caixa de fusíveis encontra-se do
lado esquerdo da bagageira, atrás da tampa. Retirar a tampa.
N.ºCircuito1Sistema de fecho centralizado/
Chave eletrónica2Módulo do reboque (tipo A)
Sistema de informação e lazer
(tipo B)3–4–5Tomada do reboque6Volante aquecido (apenas nos
veículos com caixa de fusíveis
na bagageira)7Sistema de redução catalítica
selectiva8Tomada do reboque9Tecto de abrir10Sistema de fecho centralizado/
Porta da bagageira (tipo A)
Teto de abrir (tipo B)11–

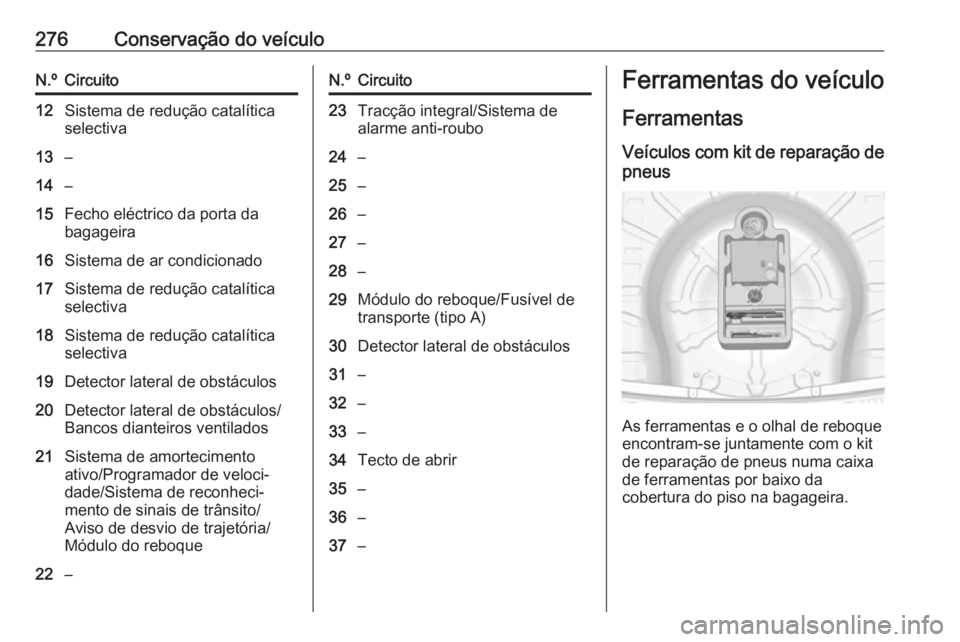

276Conservação do veículoN.ºCircuito12Sistema de redução catalítica
selectiva13–14–15Fecho eléctrico da porta da
bagageira16Sistema de ar condicionado17Sistema de redução catalítica
selectiva18Sistema de redução catalítica
selectiva19Detector lateral de obstáculos20Detector lateral de obstáculos/
Bancos dianteiros ventilados21Sistema de amortecimento
ativo/Programador de veloci‐
dade/Sistema de reconheci‐
mento de sinais de trânsito/
Aviso de desvio de trajetória/
Módulo do reboque22–N.ºCircuito23Tracção integral/Sistema de
alarme anti-roubo24–25–26–27–28–29Módulo do reboque/Fusível de
transporte (tipo A)30Detector lateral de obstáculos31–32–33–34Tecto de abrir35–36–37–Ferramentas do veículo
Ferramentas Veículos com kit de reparação de
pneus
As ferramentas e o olhal de reboque
encontram-se juntamente com o kit
de reparação de pneus numa caixa
de ferramentas por baixo da
cobertura do piso na bagageira.

Conservação do veículo277Veículos com roda sobresselente

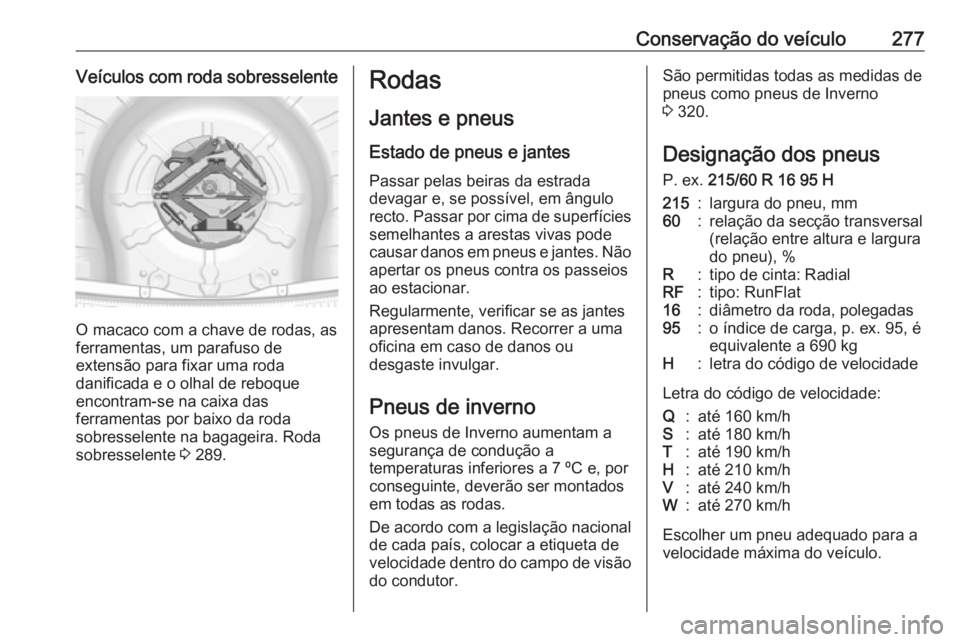

O macaco com a chave de rodas, as
ferramentas, um parafuso de
extensão para fixar uma roda
danificada e o olhal de reboque
encontram-se na caixa das
ferramentas por baixo da roda
sobresselente na bagageira. Roda sobresselente 3 289.
Rodas
Jantes e pneus Estado de pneus e jantes
Passar pelas beiras da estrada
devagar e, se possível, em ângulo recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não apertar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer a uma
oficina em caso de danos ou
desgaste invulgar.
Pneus de inverno
Os pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 ºC e, por
conseguinte, deverão ser montados
em todas as rodas.
De acordo com a legislação nacional
de cada país, colocar a etiqueta de
velocidade dentro do campo de visão
do condutor.São permitidas todas as medidas de
pneus como pneus de Inverno
3 320.
Designação dos pneus P. ex. 215/60 R 16 95 H215:largura do pneu, mm60:relação da secção transversal
(relação entre altura e largura
do pneu), %R:tipo de cinta: RadialRF:tipo: RunFlat16:diâmetro da roda, polegadas95:o índice de carga, p. ex. 95, é
equivalente a 690 kgH:letra do código de velocidade
Letra do código de velocidade:
Q:até 160 km/hS:até 180 km/hT:até 190 km/hH:até 210 km/hV:até 240 km/hW:até 270 km/h
Escolher um pneu adequado para a
velocidade máxima do veículo.

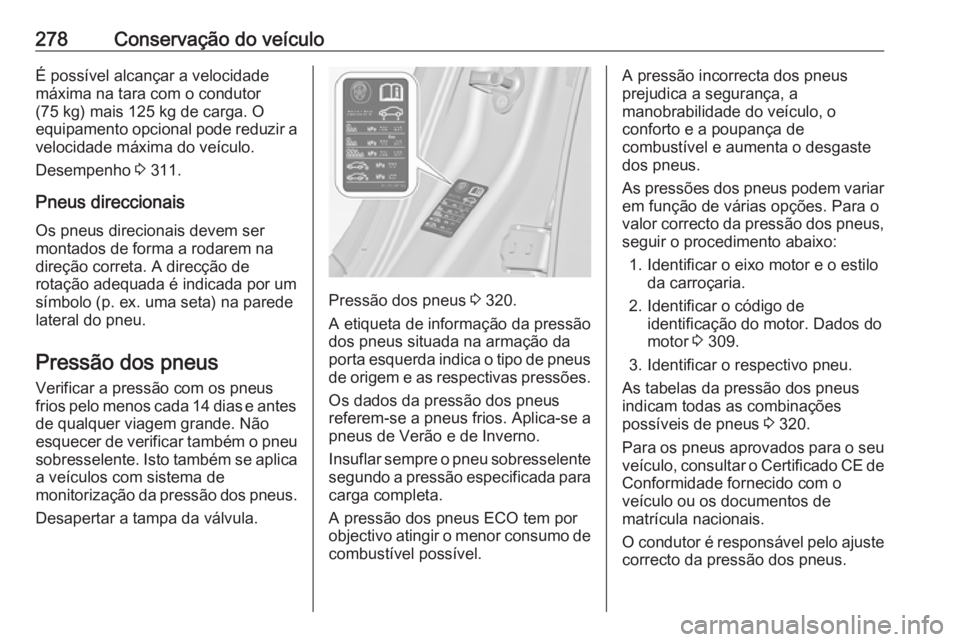

278Conservação do veículoÉ possível alcançar a velocidade
máxima na tara com o condutor
(75 kg) mais 125 kg de carga. O
equipamento opcional pode reduzir a
velocidade máxima do veículo.
Desempenho 3 311.
Pneus direccionais Os pneus direcionais devem ser
montados de forma a rodarem na
direção correta. A direcção de
rotação adequada é indicada por um
símbolo (p. ex. uma seta) na parede
lateral do pneu.
Pressão dos pneus Verificar a pressão com os pneus
frios pelo menos cada 14 dias e antes de qualquer viagem grande. Não
esquecer de verificar também o pneu sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
Desapertar a tampa da válvula.
Pressão dos pneus 3 320.
A etiqueta de informação da pressão
dos pneus situada na armação da
porta esquerda indica o tipo de pneus de origem e as respectivas pressões.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão dos pneus ECO tem por
objectivo atingir o menor consumo de
combustível possível.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para ovalor correcto da pressão dos pneus, seguir o procedimento abaixo:
1. Identificar o eixo motor e o estilo da carroçaria.
2. Identificar o código de identificação do motor. Dados do
motor 3 309.
3. Identificar o respectivo pneu.
As tabelas da pressão dos pneus
indicam todas as combinações
possíveis de pneus 3 320.
Para os pneus aprovados para o seu veículo, consultar o Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.
