Conservação do veículo2799Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
9 Aviso
Para pneus específicos, a pressão
dos pneus recomendada,
indicada na tabela da pressão dos
pneus, poderá exceder a pressão
máxima dos pneus indicada no
pneu. Nunca exceder a pressão
máxima dos pneus indicada no
pneu.
No caso de a pressão dos pneus ter
de ser reduzida ou aumentada num
veículo com sistema de
monitorização da pressão dos pneus,
desligar a ignição. Depois de ajustar
a pressão dos pneus, ligar a ignição
e seleccionar a definição adequada
na página Carga dos pneus no
Centro de Informação do Condutor, 3 118.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura dos pneus. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Os valores da
pressão dos pneus fornecidos na
etiqueta de pressão dos pneus e na
tabela de pressão dos pneus são
válidos para pneus frios, o que
significa a 20 °C.
A pressão aumenta quase 10 kPa
para um aumento de temperatura de 10 °C. Isto deve ser tido em
consideração ao verificar pneus
quentes.
O valor da pressão dos pneus
apresentado no Centro de
Informação do Condutor é a pressão
efetiva dos pneus. Um pneu
arrefecido mostra um valor
diminuído, o que não indica uma fuga de ar.Sistema de controlo da
pressão dos pneus
O sistema de monitorização da
pressão dos pneus verifica a pressão
dos quatro pneus uma vez por minuto
quando a velocidade do veículo
ultrapassa determinado limite.Atenção
O sistema de controlo da pressão
dos pneus avisa se os pneus
estão com pouca pressão e não
substitui a manutenção regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é
exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.

280Conservação do veículoSelecionar a página Controlo da
pressão dos pneus no menu
Informação no Centro de Informação
do Condutor 3 118.
O estado do sistema e os avisos de
pressão são indicados por uma
mensagem com o pneu em questão
no Centro de Informação do
Condutor.
O sistema considera a temperatura
dos pneus para os avisos.
Sujeição à temperatura 3 278.
Uma situação de pressão baixa
detectada é indicada pela luz de
aviso w 3 115.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 320.
Após o enchimento, poderá ser
necessário conduzir um pouco para
actualizar os valores da pressão dos
pneus no Centro de Informação do
Condutor. Durante esse período de
tempo, w poderá acender-se.
Se w se acender a temperaturas
mais baixas e se apagar depois de
algum tempo de condução, isto pode ser um indicador de aproximação a
um estado de pressão baixa dos
pneus. Verificar a pressão dos pneus.
Mensagens do veículo 3 128.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Apenas montar rodas com sensores
de pressão, de outro modo a pressão dos pneus não será apresentada e
w acende continuamente.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensor de pressão. O
sistema de monitorização da pressão
dos pneus não está operacional para
estas rodas. O indicador de controlo
w acende. Para as outras três rodas
o sistema mantém-se operacional.
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de reparação aprovados pelo fabricante.
Utilizar dispositivos eletrónicos ou
estar perto de instalações que
utilizam frequências de onda
semelhantes pode interferir com o
sistema de controlo da pressão dos
pneus.

Conservação do veículo281De cada vez que os pneus são
substituídos os sensores do sistema
de controlo da pressão dos pneus
devem ser desmontados e
submetidos a manutenção. Para o
sensor roscado substituir o núcleo da
válvula e anel de vedação, para o
sensor de encaixe substituir a
totalidade da haste da válvula.
Estado de carga do veículo Ajustar a pressão dos pneus ao
estado de carga de acordo com a
etiqueta de informação dos pneus ou
a tabela de pressão dos pneus
3 320 e selecionar a definição
adequada na página Carga dos
pneus , no menu Definições no Centro
de Informação do Condutor 3 118.
Esta definição é a referência para os
avisos de pressão dos pneus.
O menu Carga dos pneus apenas é
apresentado se o veículo estiver
parado e o travão de mão engatado.
Nos veículos com caixa de
velocidades automática, a alavanca
selectora deve estar em P.
Seleccionar:
● Ligeira para pressão de conforto
até 3 pessoas.
● Eco para pressão Eco até
3 pessoas.
● Máx para carga total.
Função aprendizagem
automática
Depois de mudar as rodas, o veículo
tem de ficar parado durante cerca de 20 minutos, até o sistema recalcular.O processo de reaprendizagem que
se segue demora até 10 minutos de
condução a uma velocidade mínima
de 20 km/h. Neste caso $ pode ser
apresentado ou os valores de
pressão podem ser trocados no
Centro de Informação do Condutor.
Se ocorrer um problema durante o
processo de reaprendizagem, é
apresentada uma mensagem de
aviso no Centro de Informação do
Condutor.
Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de
Inverno).
Por razões de segurança, a
profundidade do sulco dos pneus
num mesmo eixo não deve variar
mais de 2 mm.

282Conservação do veículo

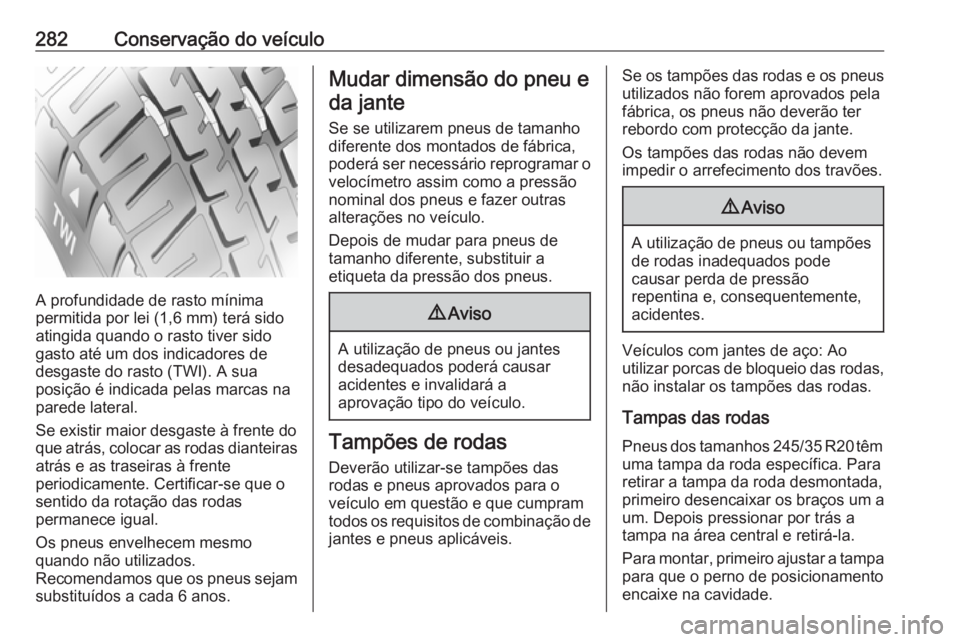

A profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido
atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A sua
posição é indicada pelas marcas na
parede lateral.
Se existir maior desgaste à frente do
que atrás, colocar as rodas dianteiras atrás e as traseiras à frente
periodicamente. Certificar-se que o
sentido da rotação das rodas
permanece igual.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar dimensão do pneu e
da jante
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões de rodas
Deverão utilizar-se tampões das
rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
rebordo com protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Veículos com jantes de aço: Ao utilizar porcas de bloqueio das rodas,
não instalar os tampões das rodas.
Tampas das rodas
Pneus dos tamanhos 245/35 R20 têm uma tampa da roda específica. Para
retirar a tampa da roda desmontada,
primeiro desencaixar os braços um a
um. Depois pressionar por trás a
tampa na área central e retirá-la.
Para montar, primeiro ajustar a tampa para que o perno de posicionamento
encaixe na cavidade.

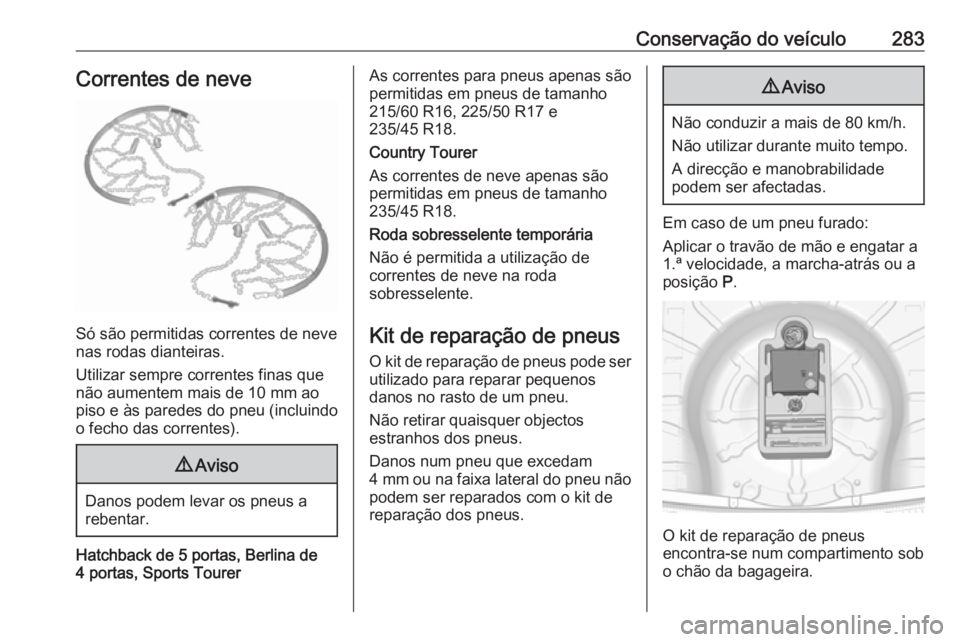

Conservação do veículo283Correntes de neve
Só são permitidas correntes de neve
nas rodas dianteiras.
Utilizar sempre correntes finas que
não aumentem mais de 10 mm ao
piso e às paredes do pneu (incluindo
o fecho das correntes).
9 Aviso
Danos podem levar os pneus a
rebentar.
Hatchback de 5 portas, Berlina de
4 portas, Sports Tourer
As correntes para pneus apenas são
permitidas em pneus de tamanho
215/60 R16, 225/50 R17 e
235/45 R18.
Country Tourer
As correntes de neve apenas são permitidas em pneus de tamanho
235/45 R18.
Roda sobresselente temporária
Não é permitida a utilização de
correntes de neve na roda
sobresselente.
Kit de reparação de pneus
O kit de reparação de pneus pode ser utilizado para reparar pequenos
danos no rasto de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Danos num pneu que excedam
4 mm ou na faixa lateral do pneu não
podem ser reparados com o kit de
reparação dos pneus.9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante muito tempo.
A direcção e manobrabilidade
podem ser afectadas.
Em caso de um pneu furado:
Aplicar o travão de mão e engatar a
1.ª velocidade, a marcha-atrás ou a
posição P.
O kit de reparação de pneus
encontra-se num compartimento sob
o chão da bagageira.

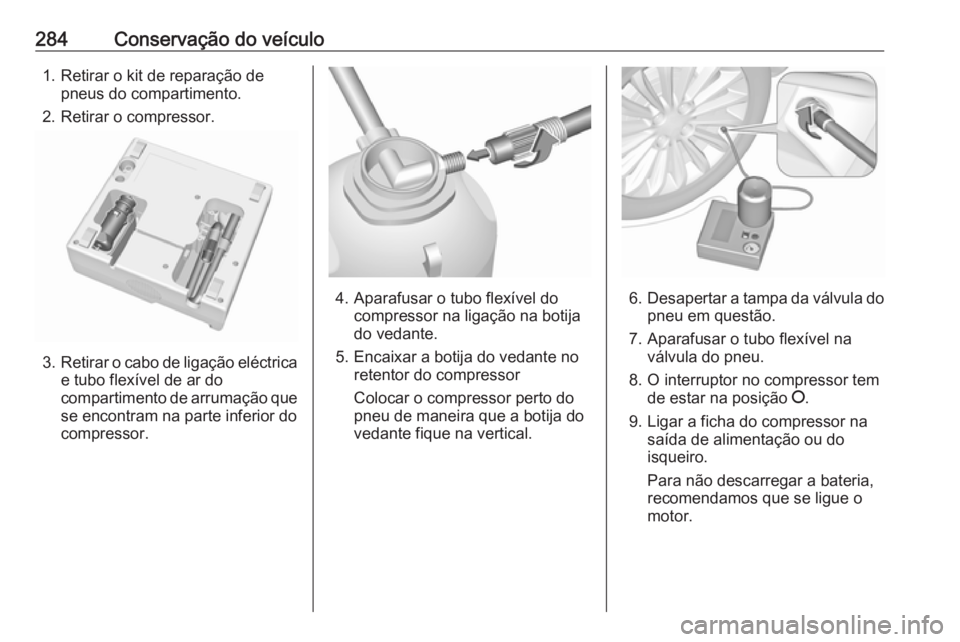

284Conservação do veículo1. Retirar o kit de reparação depneus do compartimento.
2. Retirar o compressor.
3. Retirar o cabo de ligação eléctrica
e tubo flexível de ar do
compartimento de arrumação que se encontram na parte inferior docompressor.
4. Aparafusar o tubo flexível do compressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor
Colocar o compressor perto do
pneu de maneira que a botija do
vedante fique na vertical.6. Desapertar a tampa da válvula do
pneu em questão.
7. Aparafusar o tubo flexível na válvula do pneu.
8. O interruptor no compressor tem de estar na posição J.
9. Ligar a ficha do compressor na saída de alimentação ou do
isqueiro.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.

Conservação do veículo285

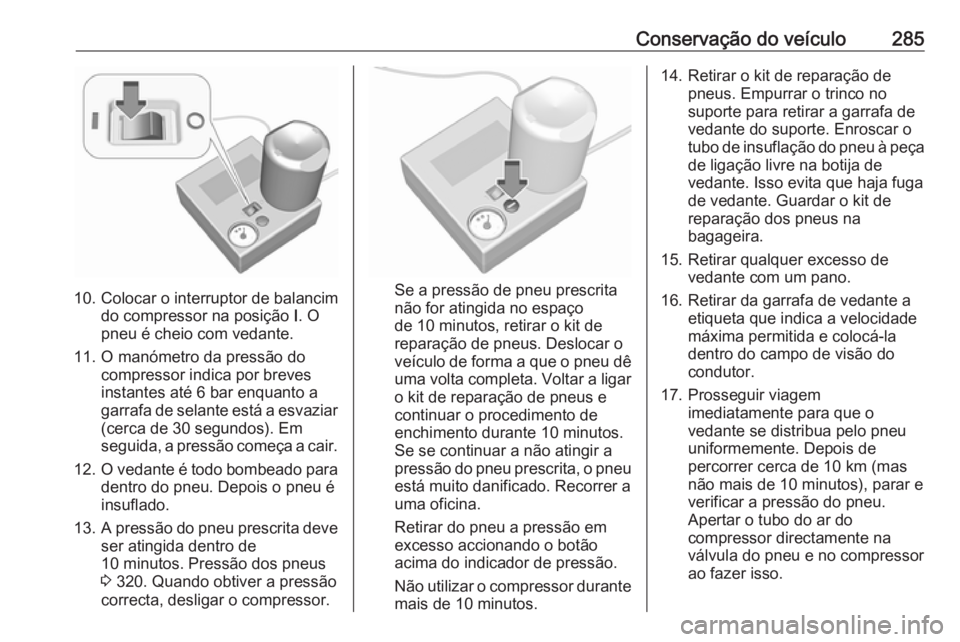

10. Colocar o interruptor de balancimdo compressor na posição I. O
pneu é cheio com vedante.
11. O manómetro da pressão do compressor indica por brevesinstantes até 6 bar enquanto a
garrafa de selante está a esvaziar
(cerca de 30 segundos). Em
seguida, a pressão começa a cair.
12. O vedante é todo bombeado para
dentro do pneu. Depois o pneu é
insuflado.
13. A pressão do pneu prescrita deve
ser atingida dentro de
10 minutos. Pressão dos pneus
3 320. Quando obtiver a pressão
correcta, desligar o compressor.Se a pressão de pneu prescrita
não for atingida no espaço
de 10 minutos, retirar o kit de
reparação de pneus. Deslocar o veículo de forma a que o pneu dê uma volta completa. Voltar a ligar
o kit de reparação de pneus e
continuar o procedimento de
enchimento durante 10 minutos.
Se se continuar a não atingir a
pressão do pneu prescrita, o pneu está muito danificado. Recorrer a
uma oficina.
Retirar do pneu a pressão em
excesso accionando o botão
acima do indicador de pressão.
Não utilizar o compressor durante
mais de 10 minutos.
14. Retirar o kit de reparação de pneus. Empurrar o trinco no
suporte para retirar a garrafa de
vedante do suporte. Enroscar o
tubo de insuflação do pneu à peça de ligação livre na botija de
vedante. Isso evita que haja fuga
de vedante. Guardar o kit de
reparação dos pneus na
bagageira.
15. Retirar qualquer excesso de vedante com um pano.
16. Retirar da garrafa de vedante a etiqueta que indica a velocidade
máxima permitida e colocá-la
dentro do campo de visão do
condutor.
17. Prosseguir viagem imediatamente para que o
vedante se distribua pelo pneu
uniformemente. Depois de percorrer cerca de 10 km (mas
não mais de 10 minutos), parar e
verificar a pressão do pneu.
Apertar o tubo do ar do
compressor directamente na
válvula do pneu e no compressor ao fazer isso.

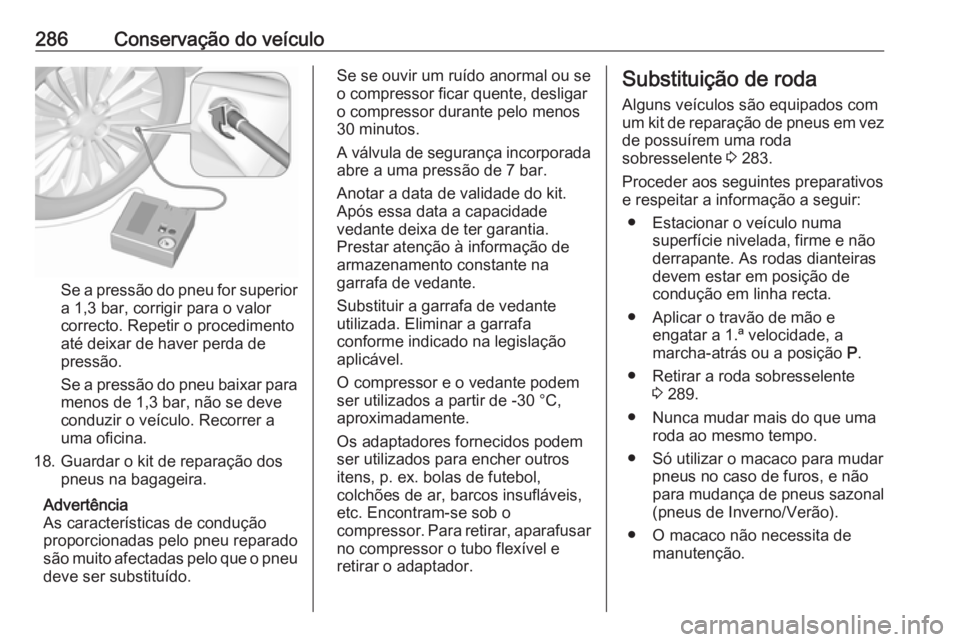

286Conservação do veículo
Se a pressão do pneu for superior
a 1,3 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 1,3 bar, não se deve
conduzir o veículo. Recorrer a
uma oficina.
18. Guardar o kit de reparação dos pneus na bagageira.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas pelo que o pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de armazenamento constante na
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C,
aproximadamente.
Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, p. ex. bolas de futebol,
colchões de ar, barcos insufláveis,
etc. Encontram-se sob o
compressor. Para retirar, aparafusar
no compressor o tubo flexível e
retirar o adaptador.Substituição de roda
Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente 3 283.
Proceder aos seguintes preparativos e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Aplicar o travão de mão e engatar a 1.ª velocidade, a
marcha-atrás ou a posição P.
● Retirar a roda sobresselente 3 289.
● Nunca mudar mais do que uma roda ao mesmo tempo.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não necessita de manutenção.

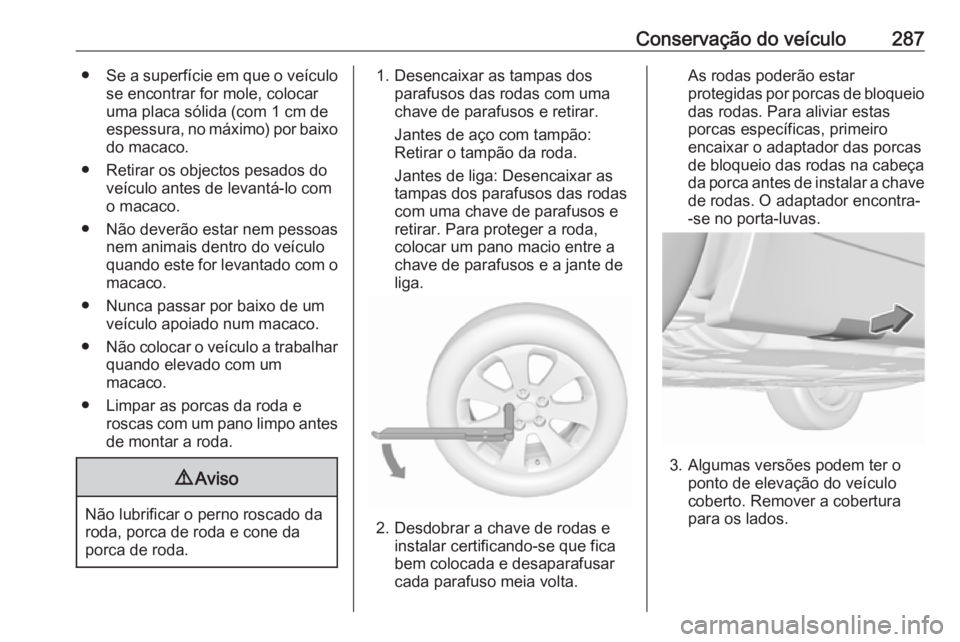

Conservação do veículo287●Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo do macaco.
● Retirar os objectos pesados do veículo antes de levantá-lo com
o macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o veículo a trabalhar
quando elevado com um
macaco.
● Limpar as porcas da roda e roscas com um pano limpo antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desencaixar as tampas dos parafusos das rodas com uma
chave de parafusos e retirar.
Jantes de aço com tampão:
Retirar o tampão da roda.
Jantes de liga: Desencaixar as
tampas dos parafusos das rodas
com uma chave de parafusos e
retirar. Para proteger a roda,
colocar um pano macio entre a
chave de parafusos e a jante de
liga.
2. Desdobrar a chave de rodas e instalar certificando-se que fica
bem colocada e desaparafusar
cada parafuso meia volta.
As rodas poderão estar
protegidas por porcas de bloqueio
das rodas. Para aliviar estas
porcas específicas, primeiro
encaixar o adaptador das porcas
de bloqueio das rodas na cabeça
da porca antes de instalar a chave de rodas. O adaptador encontra--se no porta-luvas.
3. Algumas versões podem ter o ponto de elevação do veículo
coberto. Remover a cobertura
para os lados.

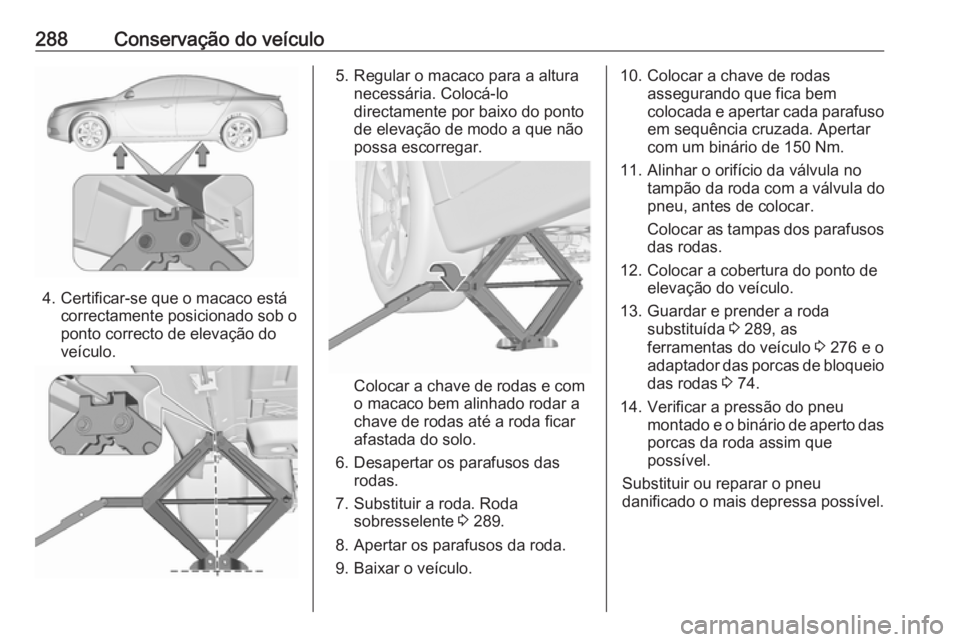

288Conservação do veículo
4. Certificar-se que o macaco estácorrectamente posicionado sob o
ponto correcto de elevação do
veículo.
5. Regular o macaco para a altura necessária. Colocá-lodirectamente por baixo do ponto
de elevação de modo a que não
possa escorregar.
Colocar a chave de rodas e com
o macaco bem alinhado rodar a
chave de rodas até a roda ficar
afastada do solo.
6. Desapertar os parafusos das rodas.
7. Substituir a roda. Roda sobresselente 3 289.
8. Apertar os parafusos da roda.
9. Baixar o veículo.
10. Colocar a chave de rodas assegurando que fica bem
colocada e apertar cada parafuso em sequência cruzada. Apertar
com um binário de 150 Nm.
11. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos
das rodas.
12. Colocar a cobertura do ponto de elevação do veículo.
13. Guardar e prender a roda substituída 3 289, as
ferramentas do veículo 3 276 e o
adaptador das porcas de bloqueio
das rodas 3 74.
14. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.
