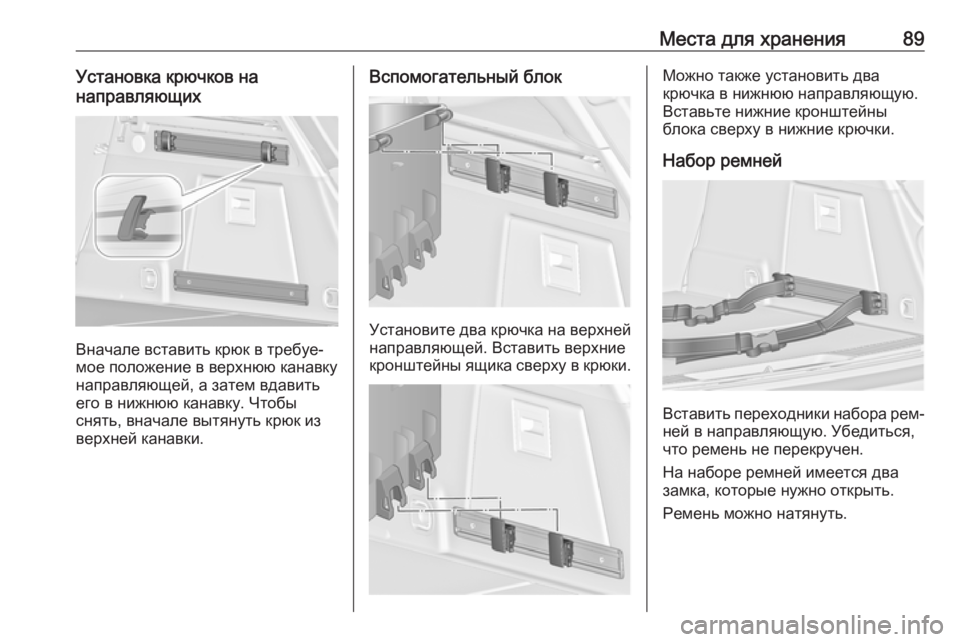

Page 91 of 377

Места для хранения89Установка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем вдавить
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Набор ремней
Вставить переходники набора рем‐
ней в направляющую. Убедиться,
что ремень не перекручен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.

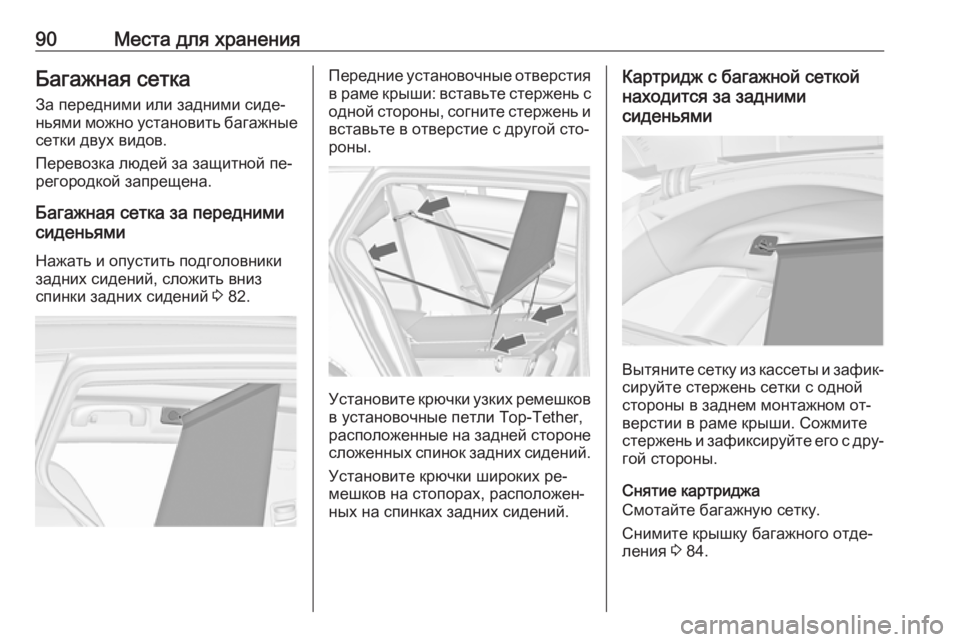

Page 92 of 377

90Места для храненияБагажная сетка
За передними или задними сиде‐
ньями можно установить багажные
сетки двух видов.
Перевозка людей за защитной пе‐
регородкой запрещена.
Багажная сетка за передними
сиденьями
Нажать и опустить подголовники
задних сидений, сложить вниз
спинки задних сидений 3 82.Передние установочные отверстия
в раме крыши: вставьте стержень с
одной стороны, согните стержень и
вставьте в отверстие с другой сто‐
роны.
Установите крючки узких ремешков
в установочные петли Top-Tether,
расположенные на задней стороне сложенных спинок задних сидений.
Установите крючки широких ре‐
мешков на стопорах, расположен‐
ных на спинках задних сидений.
Картридж с багажной сеткой
находится за задними
сиденьями
Вытяните сетку из кассеты и зафик‐
сируйте стержень сетки с одной
стороны в заднем монтажном от‐
верстии в раме крыши. Сожмите
стержень и зафиксируйте его с дру‐ гой стороны.
Снятие картриджа
Смотайте багажную сетку.
Снимите крышку багажного отде‐
ления 3 84.

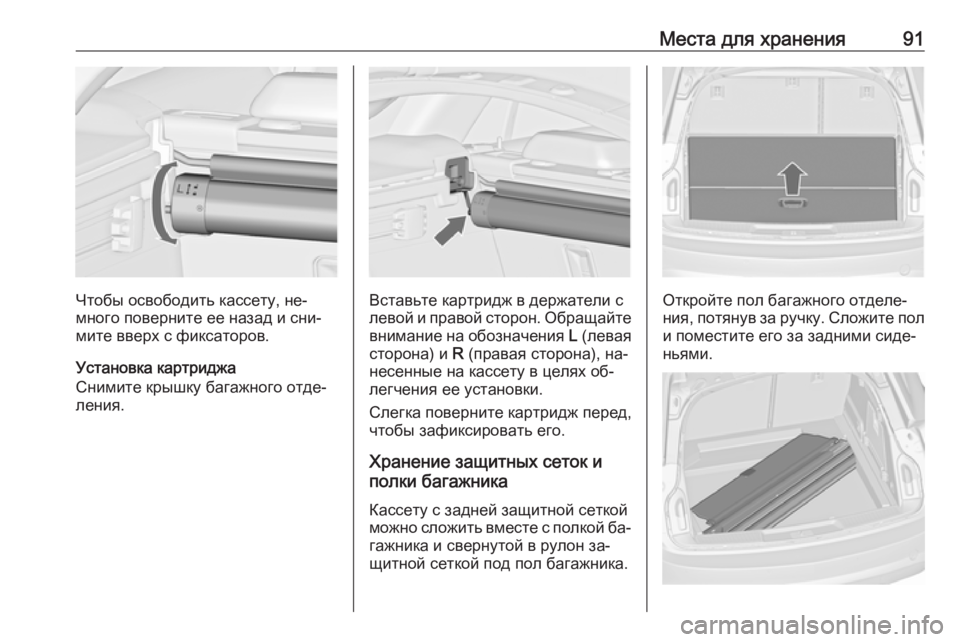

Page 93 of 377

Места для хранения91
Чтобы освободить кассету, не‐
много поверните ее назад и сни‐
мите вверх с фиксаторов.
Установка картриджа
Снимите крышку багажного отде‐
ления.Вставьте картридж в держатели с
левой и правой сторон. Обращайте внимание на обозначения L (левая
сторона) и R (правая сторона), на‐
несенные на кассету в целях об‐
легчения ее установки.
Слегка поверните картридж перед, чтобы зафиксировать его.
Хранение защитных сеток и
полки багажника
Кассету с задней защитной сеткой
можно сложить вместе с полкой ба‐
гажника и свернутой в рулон за‐
щитной сеткой под пол багажника.Откройте пол багажного отделе‐
ния, потянув за ручку. Сложите пол и поместите его за задними сиде‐
ньями.

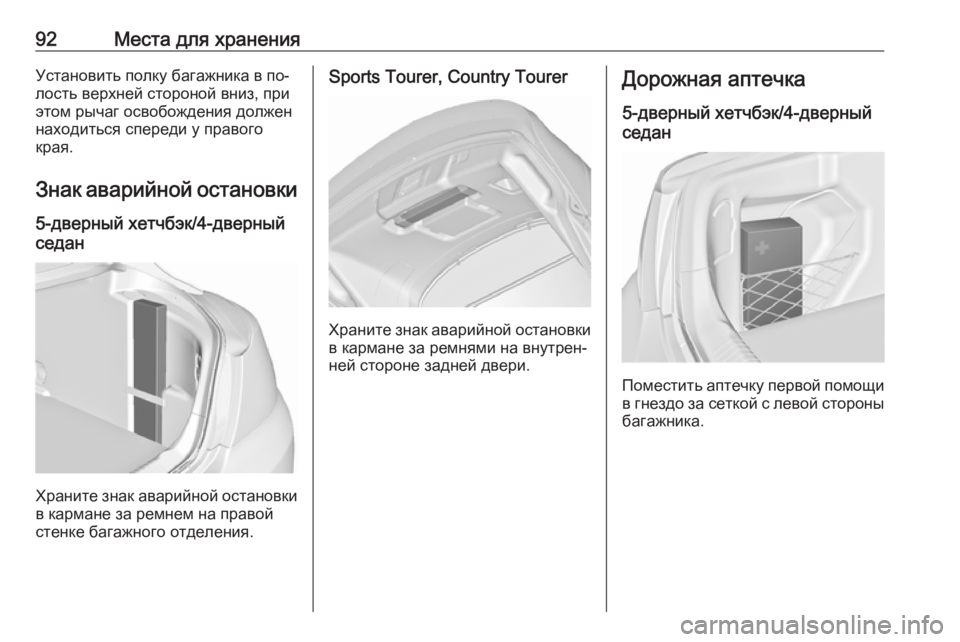

Page 94 of 377

92Места для храненияУстановить полку багажника в по‐
лость верхней стороной вниз, при
этом рычаг освобождения должен
находиться спереди у правого
края.
Знак аварийной остановки
5-дверный хетчбэк/4-дверный
седан
Храните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Sports Tourer, Country Tourer
Храните знак аварийной остановки
в кармане за ремнями на внутрен‐
ней стороне задней двери.
Дорожная аптечка
5-дверный хетчбэк/4-дверный
седан
Поместить аптечку первой помощи в гнездо за сеткой с левой стороны
багажника.

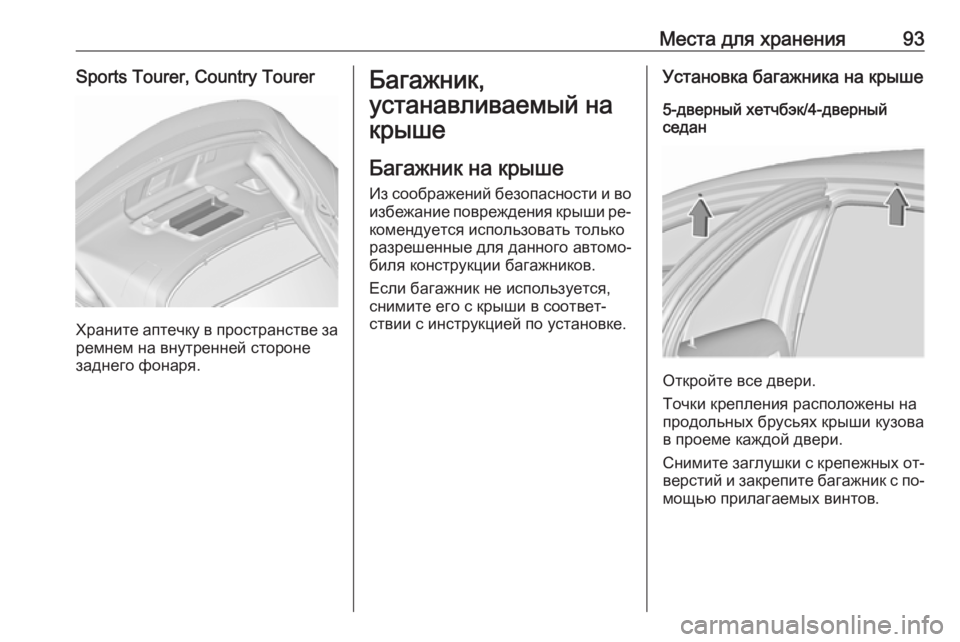

Page 95 of 377

Места для хранения93Sports Tourer, Country Tourer
Храните аптечку в пространстве за
ремнем на внутренней стороне
заднего фонаря.
Багажник,
устанавливаемый на
крыше
Багажник на крыше
Из соображений безопасности и во
избежание повреждения крыши ре‐ комендуется использовать только
разрешенные для данного автомо‐
биля конструкции багажников.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.Установка багажника на крыше
5-дверный хетчбэк/4-дверный
седан
Откройте все двери.
Точки крепления расположены на
продольных брусьях крыши кузова
в проеме каждой двери.
Снимите заглушки с крепежных от‐ верстий и закрепите багажник с по‐
мощью прилагаемых винтов.

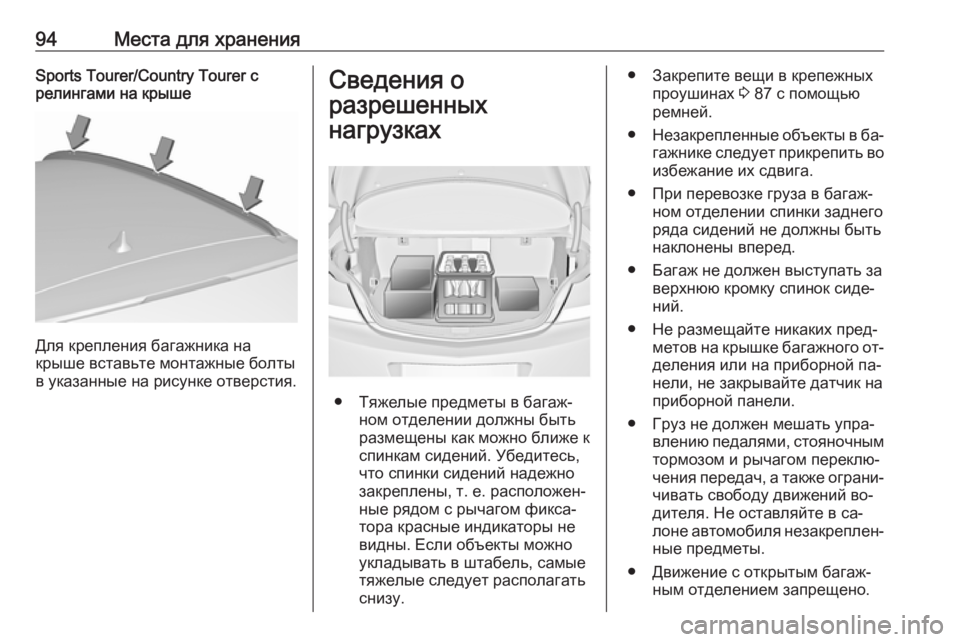

Page 96 of 377

94Места для храненияSports Tourer/Country Tourer с
релингами на крыше
Для крепления багажника на
крыше вставьте монтажные болты в указанные на рисунке отверстия.
Сведения о
разрешенных
нагрузках
● Тяжелые предметы в багаж‐ ном отделении должны быть
размещены как можно ближе к
спинкам сидений. Убедитесь,
что спинки сидений надежно
закреплены, т. е. расположен‐
ные рядом с рычагом фикса‐ тора красные индикаторы не
видны. Если объекты можно
укладывать в штабель, самые
тяжелые следует располагать снизу.
● Закрепите вещи в крепежных проушинах 3 87 с помощью
ремней.
● Незакрепленные объекты в ба‐
гажнике следует прикрепить во избежание их сдвига.
● При перевозке груза в багаж‐ ном отделении спинки заднего
ряда сидений не должны быть
наклонены вперед.
● Багаж не должен выступать за верхнюю кромку спинок сиде‐
ний.
● Не размещайте никаких пред‐ метов на крышке багажного от‐
деления или на приборной па‐ нели, не закрывайте датчик на
приборной панели.
● Груз не должен мешать упра‐ влению педалями, стояночнымтормозом и рычагом переклю‐
чения передач, а также ограни‐
чивать свободу движений во‐
дителя. Не оставляйте в са‐
лоне автомобиля незакреплен‐
ные предметы.
● Движение с открытым багаж‐ ным отделением запрещено.

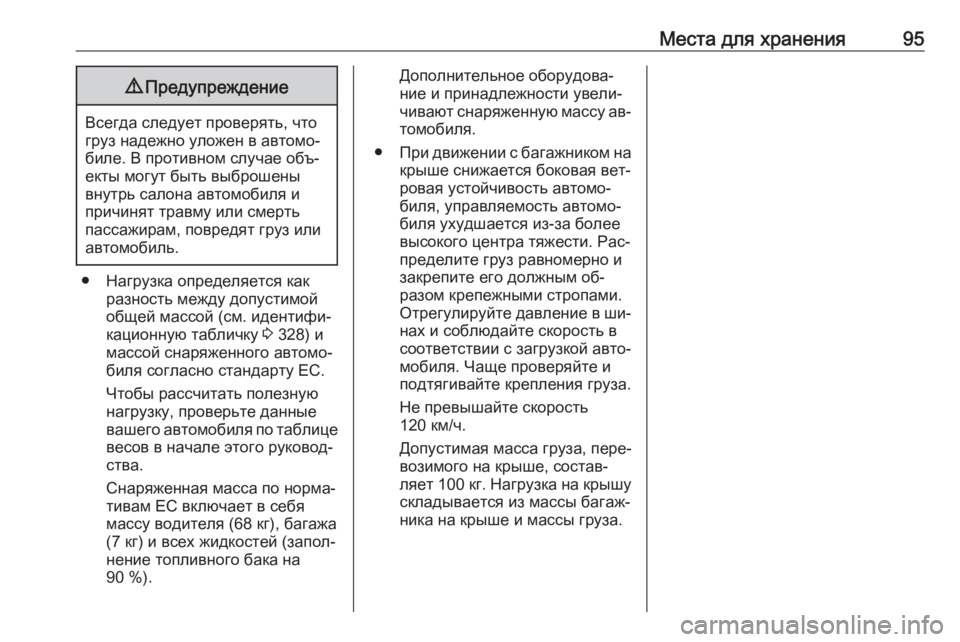

Page 97 of 377

Места для хранения959Предупреждение
Всегда следует проверять, что
груз надежно уложен в автомо‐
биле. В противном случае объ‐
екты могут быть выброшены
внутрь салона автомобиля и
причинят травму или смерть
пассажирам, повредят груз или
автомобиль.
● Нагрузка определяется как
разность между допустимой
общей массой (см. идентифи‐
кационную табличку 3 328) и
массой снаряженного автомо‐
биля согласно стандарту EC.
Чтобы рассчитать полезную
нагрузку, проверьте данные
вашего автомобиля по таблице
весов в начале этого руковод‐
ства.
Снаряженная масса по норма‐
тивам ЕС включает в себя
массу водителя (68 кг), багажа
(7 кг) и всех жидкостей (запол‐
нение топливного бака на
90 %).
Дополнительное оборудова‐
ние и принадлежности увели‐
чивают снаряженную массу ав‐ томобиля.
● При движении с багажником на
крыше снижается боковая вет‐ ровая устойчивость автомо‐
биля, управляемость автомо‐
биля ухудшается из-за более
высокого центра тяжести. Рас‐
пределите груз равномерно и
закрепите его должным об‐
разом крепежными стропами.
Отрегулируйте давление в ши‐
нах и соблюдайте скорость в
соответствии с загрузкой авто‐
мобиля. Чаще проверяйте и
подтягивайте крепления груза.
Не превышайте скорость
120 км/ч.
Допустимая масса груза, пере‐
возимого на крыше, состав‐ ляет 100 кг . Нагрузка на крышу
складывается из массы багаж‐
ника на крыше и массы груза.

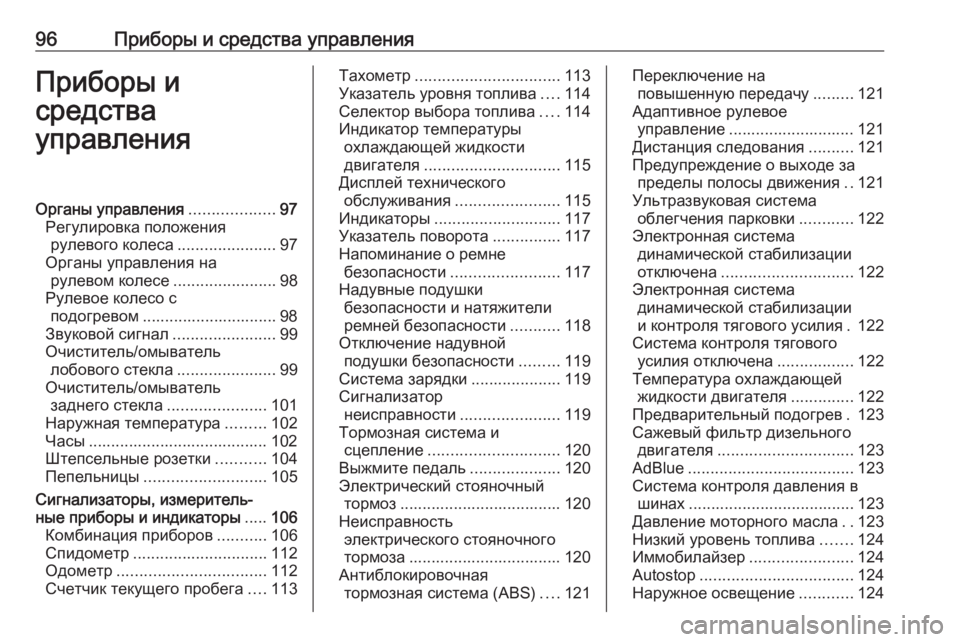

Page 98 of 377

96Приборы и средства управленияПриборы и
средства
управленияОрганы управления ...................97
Регулировка положения рулевого колеса ......................97
Органы управления на рулевом колесе .......................98
Рулевое колесо с подогревом .............................. 98
Звуковой сигнал .......................99
Очиститель/омыватель лобового стекла ......................99
Очиститель/омыватель заднего стекла ......................101
Наружная температура .........102
Часы ........................................ 102
Штепсельные розетки ...........104
Пепельницы ........................... 105
Сигнализаторы, измеритель‐
ные приборы и индикаторы .....106
Комбинация приборов ...........106
Спидометр .............................. 112
Одометр ................................. 112
Счетчик текущего пробега ....113Тахометр ................................ 113
Указатель уровня топлива ....114
Селектор выбора топлива ....114
Индикатор температуры охлаждающей жидкости
двигателя .............................. 115
Дисплей технического обслуживания .......................115
Индикаторы ............................ 117
Указатель поворота ...............117
Напоминание о ремне безопасности ........................ 117
Надувные подушки безопасности и натяжители
ремней безопасности ...........118
Отключение надувной подушки безопасности .........119
Система зарядки ....................119
Сигнализатор неисправности ......................119
Тормозная система и сцепление ............................. 120
Выжмите педаль ....................120
Электрический стояночный тормоз .................................... 120
Неисправность электрического стояночного
тормоза .................................. 120
Антиблокировочная тормозная система (ABS) ....121Переключение на
повышенную передачу .........121
Адаптивное рулевое управление ............................ 121
Дистанция следования ..........121
Предупреждение о выходе за пределы полосы движения ..121
Ультразвуковая система облегчения парковки ............122
Электронная система динамической стабилизации
отключена ............................. 122
Электронная система динамической стабилизации
и контроля тягового усилия . 122
Система контроля тягового усилия отключена .................122
Температура охлаждающей жидкости двигателя ..............122
Предварительный подогрев . 123
Сажевый фильтр дизельного двигателя .............................. 123
AdBlue ..................................... 123
Система контроля давления в шинах ..................................... 123
Давление моторного масла ..123
Низкий уровень топлива .......124
Иммобилайзер .......................124
Autostop .................................. 124
Наружное освещение ............124
Page 99 of 377

Приборы и средства управления97Дальний свет.......................... 124
Автоматическое переключение дальнего
света ...................................... 125
Система адаптивных фар .....125
Противотуманная фара ........125
Задний противотуманный фонарь .................................. 125
Круиз-контроль ....................... 125
Адаптивный круиз-контроль . 125
Обнаружено движущееся впереди транспортное
средство ................................ 126
Ограничитель скорости .........126
Система обнаружения дорожных знаков ..................126
Открытая дверь .....................126
Информационные дисплеи .....126
Информационный центр водителя ................................ 126
Цветной информационный дисплей ................................. 134
Контроллер смартфона .........136
Информационные сообщения 137 Предупреждающие звуковыесигналы ................................. 138
Напряжение аккумуляторной батареи .................................. 139Сохранение индивидуальных
настроек .................................... 139
OnStar ....................................... 144Органы управления
Регулировка положениярулевого колеса
Отоприте рычаг, отрегулируйте ру‐ левое колесо, затем зафиксируйте
рычаг и убедитесь, что он полно‐
стью заблокирован.
Выполняйте регулировку только на
стоящем автомобиле с разблоки‐
рованным рулевым колесом.

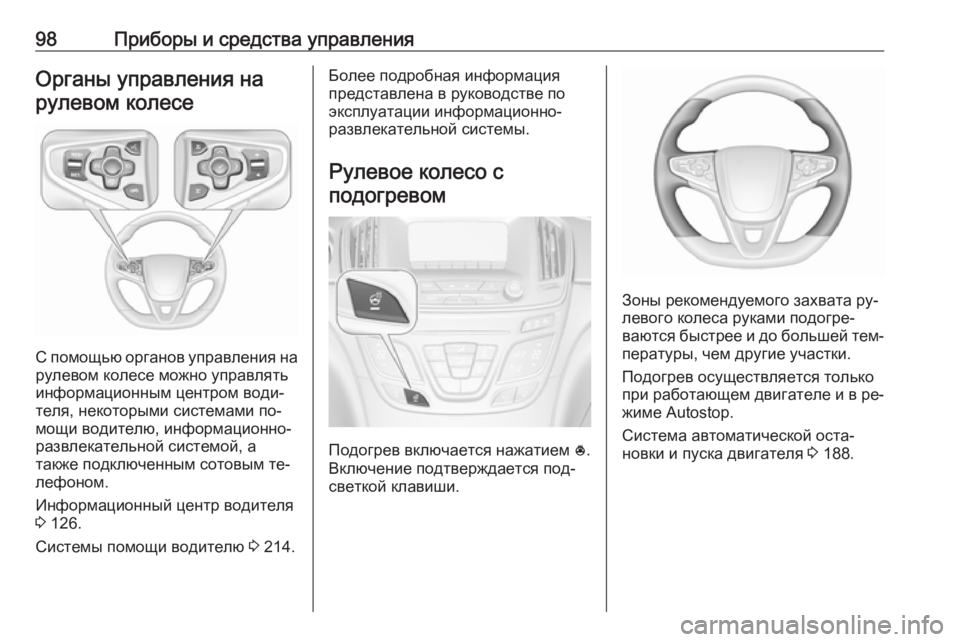

Page 100 of 377

98Приборы и средства управленияОрганы управления нарулевом колесе
С помощью органов управления на
рулевом колесе можно управлять
информационным центром води‐
теля, некоторыми системами по‐ мощи водителю, информационно-развлекательной системой, а
также подключенным сотовым те‐
лефоном.
Информационный центр водителя
3 126.
Системы помощи водителю 3 214.
Более подробная информация
представлена в руководстве по
эксплуатации информационно-
развлекательной системы.
Рулевое колесо с подогревом
Подогрев включается нажатием *.
Включение подтверждается под‐
светкой клавиши.
Зоны рекомендуемого захвата ру‐
левого колеса руками подогре‐ ваются быстрее и до большей тем‐
пературы, чем другие участки.
Подогрев осуществляется только
при работающем двигателе и в ре‐ жиме Autostop.
Система автоматической оста‐
новки и пуска двигателя 3 188.
