Page 81 of 377

Сиденья, системы защиты79Помимо системы крепления
ISOFIX следует прикрепить ремень
Top-Tether детского кресла без‐
опасности к проушинам крепления
Top-Tether. Лента должна прохо‐ дить между двумя направляющими стойками подголовника.
Детские удерживающие системы
ISOFIX универсальной категории
применения отмечены в таблице сокращением IUF 3 75.
Page 82 of 377

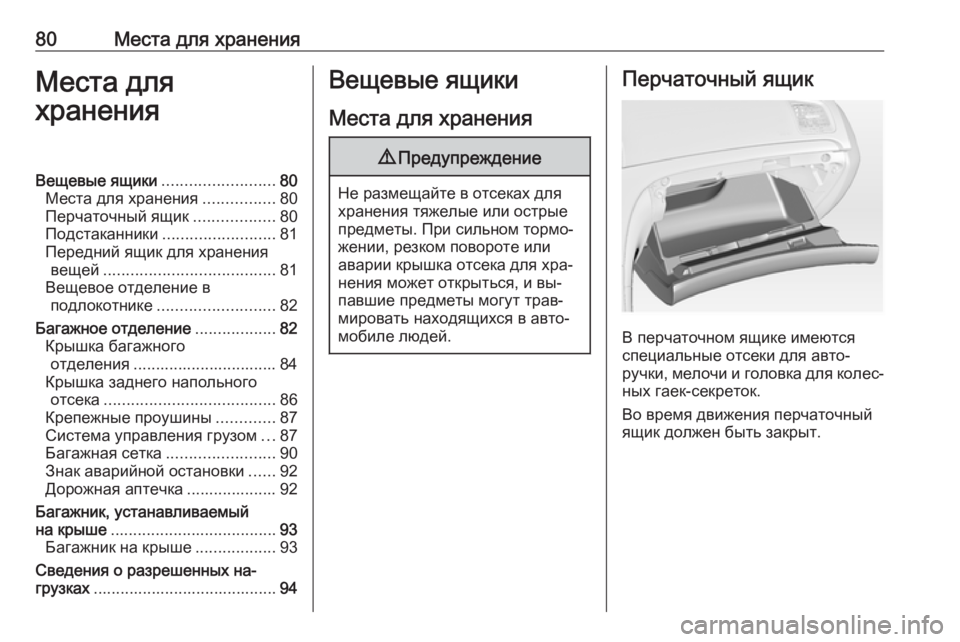

80Места для храненияМеста дляхраненияВещевые ящики .........................80
Места для хранения ................80
Перчаточный ящик ..................80
Подстаканники ......................... 81
Передний ящик для хранения вещей ...................................... 81
Вещевое отделение в подлокотнике .......................... 82
Багажное отделение ..................82
Крышка багажного отделения ................................ 84
Крышка заднего напольного отсека ...................................... 86
Крепежные проушины .............87
Система управления грузом ...87
Багажная сетка ........................90
Знак аварийной остановки ......92
Дорожная аптечка .................... 92
Багажник, устанавливаемый
на крыше ..................................... 93
Багажник на крыше ..................93
Сведения о разрешенных на‐ грузках ......................................... 94Вещевые ящики
Места для хранения9 Предупреждение
Не размещайте в отсеках для
хранения тяжелые или острые
предметы. При сильном тормо‐
жении, резком повороте или
аварии крышка отсека для хра‐
нения может открыться, и вы‐
павшие предметы могут трав‐
мировать находящихся в авто‐
мобиле людей.
Перчаточный ящик
В перчаточном ящике имеются
специальные отсеки для авто‐ ручки, мелочи и головка для колес‐ ных гаек-секреток.
Во время движения перчаточный
ящик должен быть закрыт.
Page 83 of 377

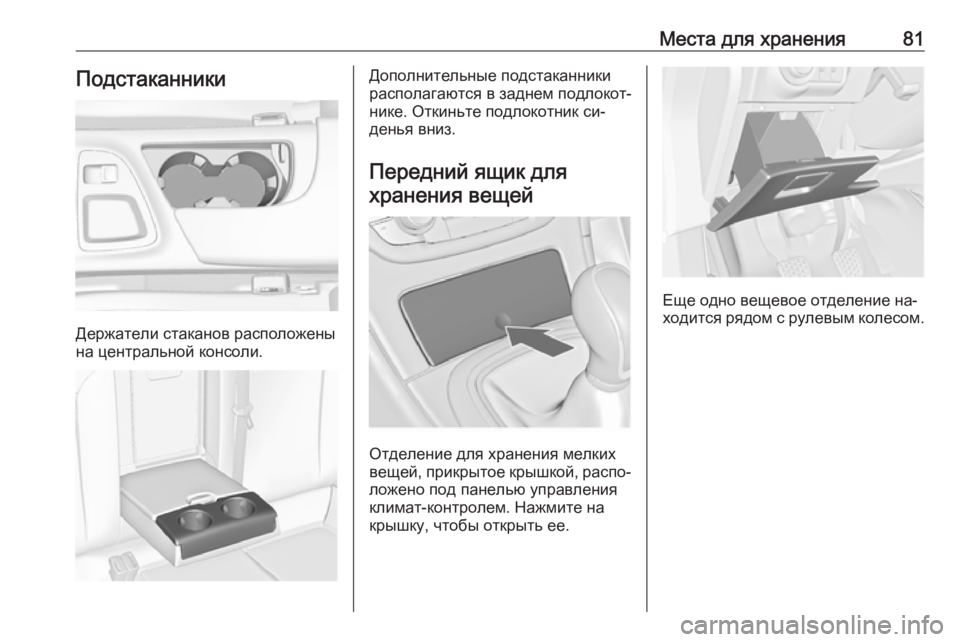

Места для хранения81Подстаканники
Держатели стаканов расположены
на центральной консоли.
Дополнительные подстаканники
располагаются в заднем подлокот‐ нике. Откиньте подлокотник си‐
денья вниз.
Передний ящик для хранения вещей
Отделение для хранения мелких
вещей, прикрытое крышкой, распо‐ ложено под панелью управления
климат-контролем. Нажмите на
крышку, чтобы открыть ее.
Еще одно вещевое отделение на‐
ходится рядом с рулевым колесом.
Page 84 of 377

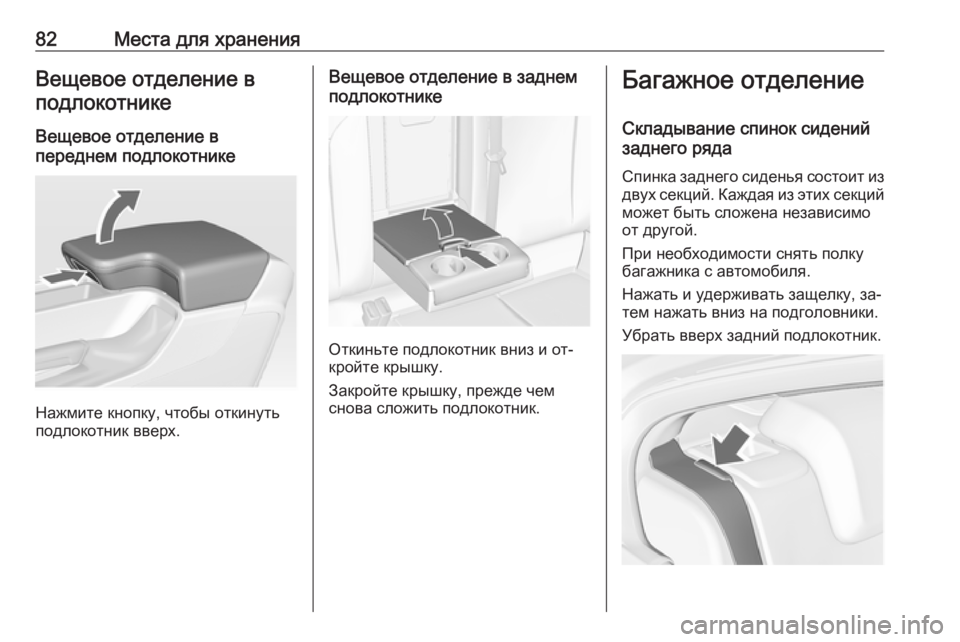

82Места для храненияВещевое отделение вподлокотнике
Вещевое отделение в
переднем подлокотнике
Нажмите кнопку, чтобы откинуть
подлокотник вверх.
Вещевое отделение в заднем
подлокотнике
Откиньте подлокотник вниз и от‐
кройте крышку.
Закройте крышку, прежде чем
снова сложить подлокотник.
Багажное отделение
Складывание спинок сидений
заднего ряда
Спинка заднего сиденья состоит из
двух секций. Каждая из этих секций может быть сложена независимо
от другой.
При необходимости снять полку
багажника с автомобиля.
Нажать и удерживать защелку, за‐
тем нажать вниз на подголовники.
Убрать вверх задний подлокотник.
Page 85 of 377

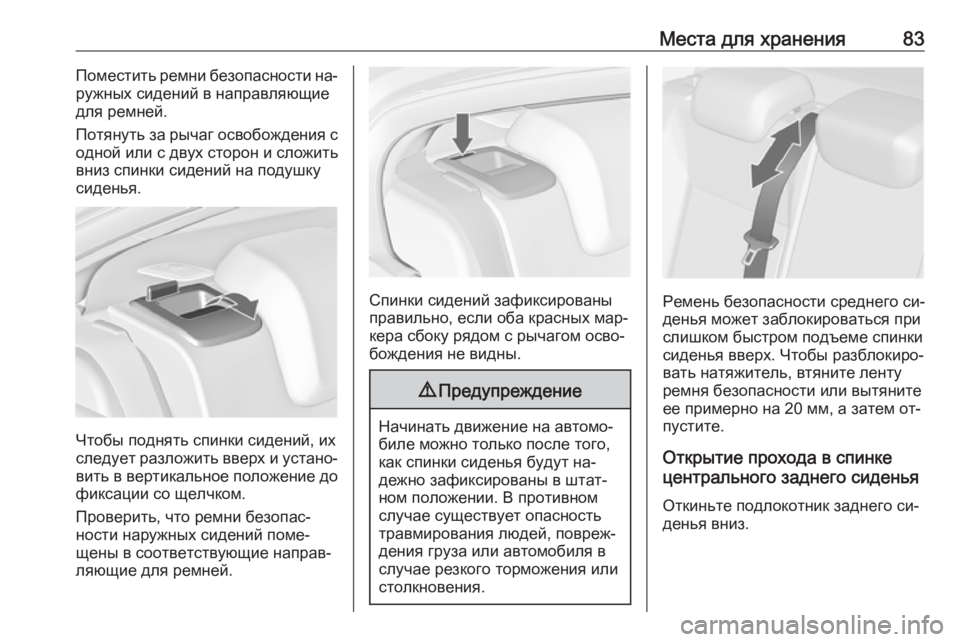

Места для хранения83Поместить ремни безопасности на‐
ружных сидений в направляющие
для ремней.
Потянуть за рычаг освобождения с
одной или с двух сторон и сложить
вниз спинки сидений на подушку
сиденья.
Чтобы поднять спинки сидений, их
следует разложить вверх и устано‐ вить в вертикальное положение до
фиксации со щелчком.
Проверить, что ремни безопас‐
ности наружных сидений поме‐
щены в соответствующие направ‐
ляющие для ремней.
Спинки сидений зафиксированы
правильно, если оба красных мар‐
кера сбоку рядом с рычагом осво‐
бождения не видны.
9 Предупреждение
Начинать движение на автомо‐
биле можно только после того,
как спинки сиденья будут на‐
дежно зафиксированы в штат‐
ном положении. В противном
случае существует опасность
травмирования людей, повреж‐
дения груза или автомобиля в
случае резкого торможения или
столкновения.
Ремень безопасности среднего си‐
денья может заблокироваться при
слишком быстром подъеме спинки сиденья вверх. Чтобы разблокиро‐
вать натяжитель, втяните ленту
ремня безопасности или вытяните
ее примерно на 20 мм, а затем от‐
пустите.
Открытие прохода в спинке
центрального заднего сиденья
Откиньте подлокотник заднего си‐
денья вниз.
Page 86 of 377

84Места для хранения
Возьмитесь за углубление и от‐
кройте крышку.
Это положение может использо‐
ваться для перевозки узких длин‐
номерных грузов.
Убедитесь в том, что при установке
крышки в исходное положение она
зафиксировалась.В закрытом состоянии крышку
можно закрепить изнутри багаж‐
ного отделения. Повернуть ручку
на 90°:
ручка горизон‐
тально:крышка закре‐
плена со стороны салонаручка верти‐
кально:крышка не закре‐
плена
Место для хранения в
багажном отделении
В зависимости от оборудования
под полкой багажника распола‐ гаются ящики для хранения вещей.
Крышка багажного
отделения
Не кладите на крышку посторонних предметов.
5-дверный хэтчбэк
Снятие полки
Открепите соединительные тро‐
сики от двери багажного отделе‐
ния.
Page 87 of 377

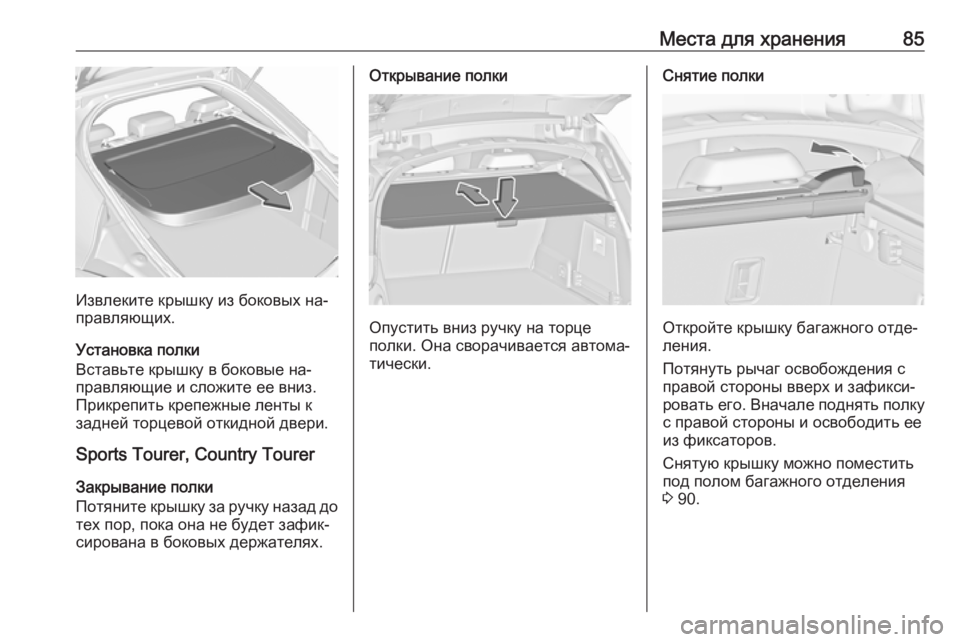

Места для хранения85
Извлеките крышку из боковых на‐
правляющих.
Установка полки
Вставьте крышку в боковые на‐
правляющие и сложите ее вниз.
Прикрепить крепежные ленты к
задней торцевой откидной двери.
Sports Tourer, Country Tourer
Закрывание полки
Потяните крышку за ручку назад до
тех пор, пока она не будет зафик‐
сирована в боковых держателях.
Открывание полки
Опустить вниз ручку на торце
полки. Она сворачивается автома‐
тически.
Снятие полки
Откройте крышку багажного отде‐
ления.
Потянуть рычаг освобождения с
правой стороны вверх и зафикси‐
ровать его. Вначале поднять полку с правой стороны и освободить ее
из фиксаторов.
Снятую крышку можно поместить
под полом багажного отделения
3 90.
Page 88 of 377

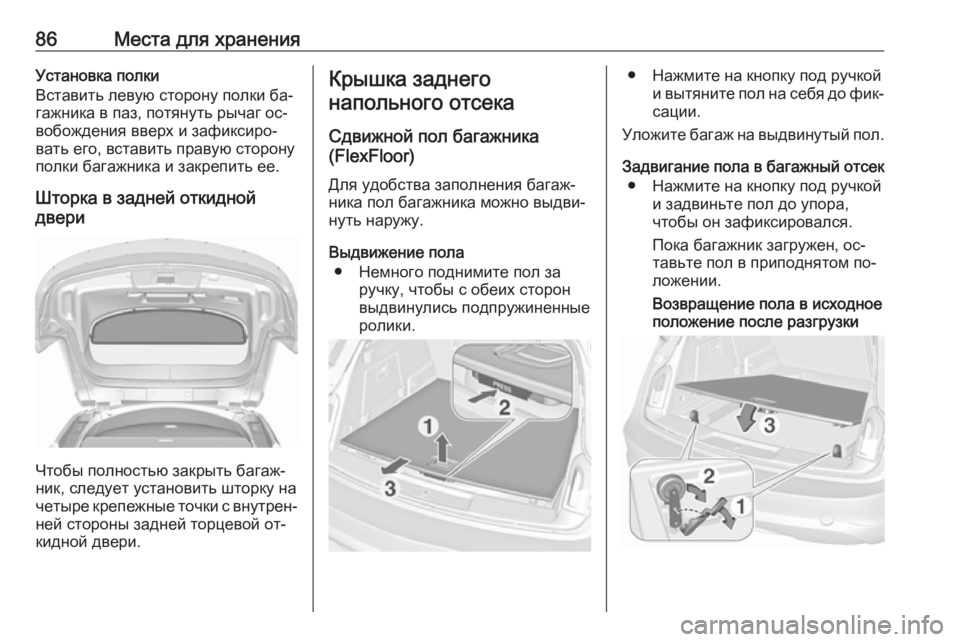

86Места для храненияУстановка полки
Вставить левую сторону полки ба‐
гажника в паз, потянуть рычаг ос‐
вобождения вверх и зафиксиро‐
вать его, вставить правую сторону
полки багажника и закрепить ее.
Шторка в задней откидной
двери
Чтобы полностью закрыть багаж‐
ник, следует установить шторку на
четыре крепежные точки с внутрен‐
ней стороны задней торцевой от‐
кидной двери.
Крышка заднего
напольного отсека
Сдвижной пол багажника
(FlexFloor)
Для удобства заполнения багаж‐
ника пол багажника можно выдви‐ нуть наружу.
Выдвижение пола ● Немного поднимите пол за ручку, чтобы с обеих сторон
выдвинулись подпружиненные
ролики.● Нажмите на кнопку под ручкой и вытяните пол на себя до фик‐
сации.
Уложите багаж на выдвинутый пол.
Задвигание пола в багажный отсек ● Нажмите на кнопку под ручкой и задвиньте пол до упора,
чтобы он зафиксировался.
Пока багажник загружен, ос‐
тавьте пол в приподнятом по‐
ложении.
Возвращение пола в исходное
положение после разгрузки
Page 89 of 377

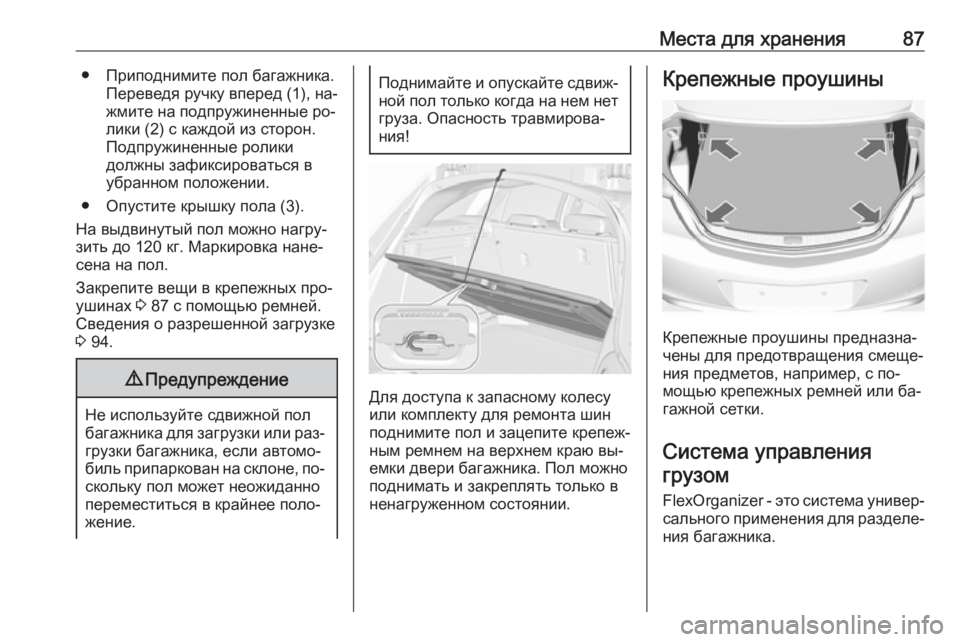

Места для хранения87● Приподнимите пол багажника.Переведя ручку вперед (1), на‐жмите на подпружиненные ро‐
лики (2) с каждой из сторон. Подпружиненные ролики
должны зафиксироваться в
убранном положении.
● Опустите крышку пола (3).
На выдвинутый пол можно нагру‐
зить до 120 кг. Маркировка нане‐
сена на пол.
Закрепите вещи в крепежных про‐
ушинах 3 87 с помощью ремней.
Сведения о разрешенной загрузке
3 94.9 Предупреждение
Не используйте сдвижной пол
багажника для загрузки или раз‐ грузки багажника, если автомо‐
биль припаркован на склоне, по‐ скольку пол может неожиданно
переместиться в крайнее поло‐
жение.
Поднимайте и опускайте сдвиж‐
ной пол только когда на нем нет груза. Опасность травмирова‐
ния!
Для доступа к запасному колесу
или комплекту для ремонта шин
поднимите пол и зацепите крепеж‐
ным ремнем на верхнем краю вы‐
емки двери багажника. Пол можно
поднимать и закреплять только в ненагруженном состоянии.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Система управления грузом
FlexOrganizer - это система универ‐
сального применения для разделе‐
ния багажника.
Page 90 of 377

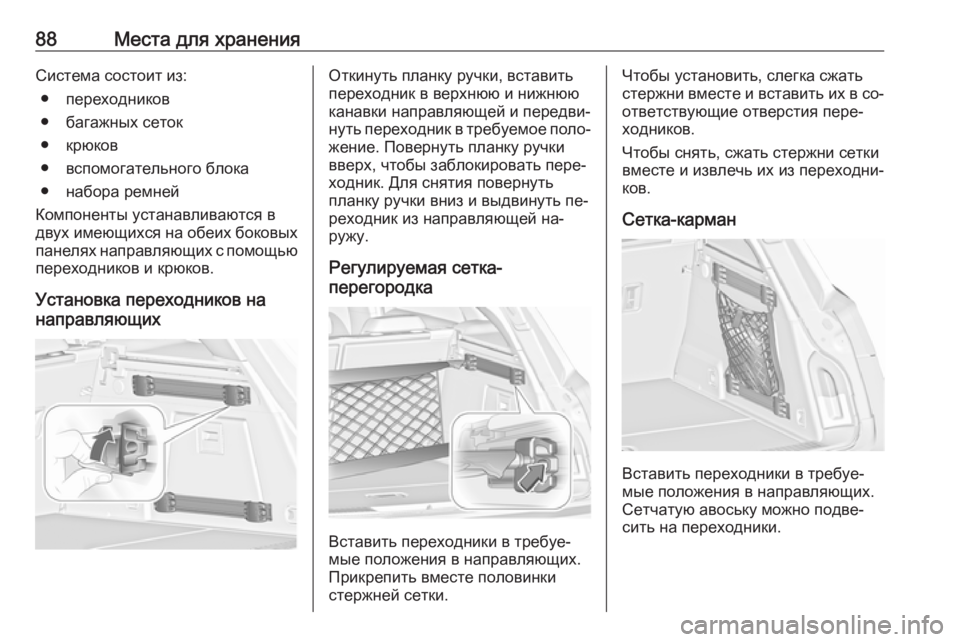

88Места для храненияСистема состоит из:● переходников
● багажных сеток
● крюков
● вспомогательного блока
● набора ремней
Компоненты устанавливаются в двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.
Установка переходников на
направляющихОткинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая сетка-
перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.
