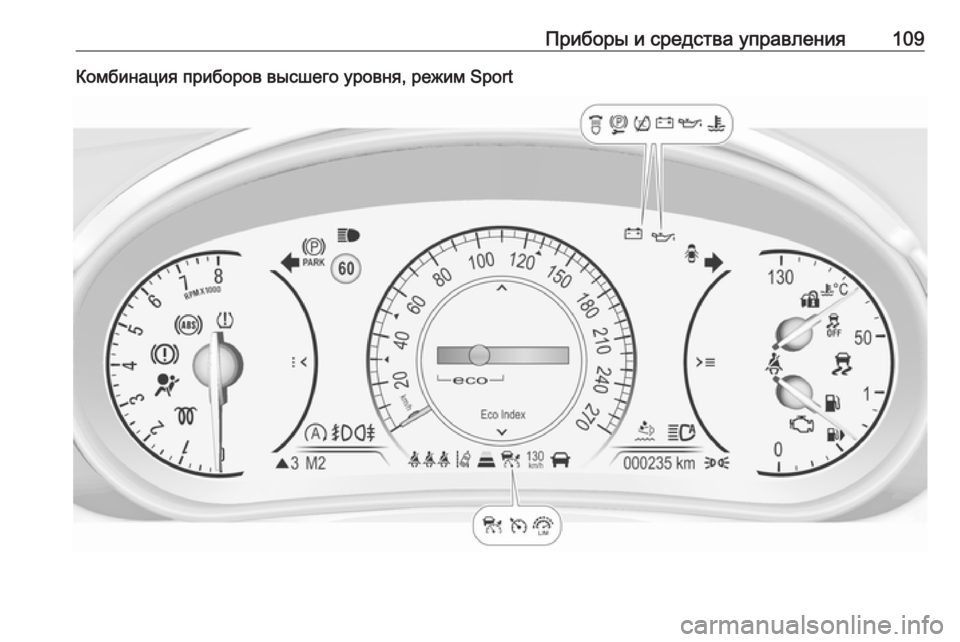

Приборы и средства управления109Комбинация приборов высшего уровня, режим Sport

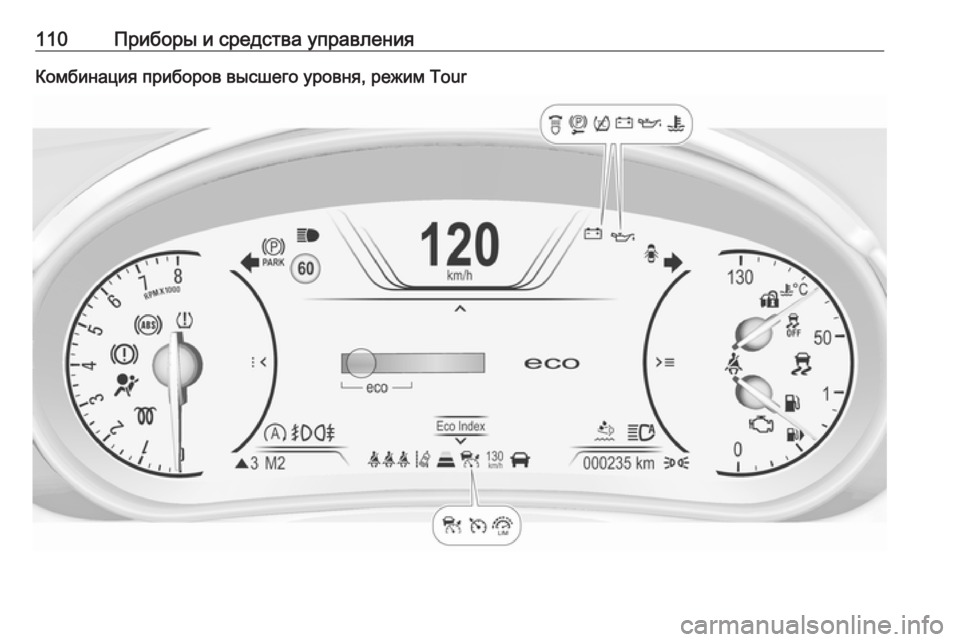

110Приборы и средства управленияКомбинация приборов высшего уровня, режим Tour

Приборы и средства управления111ОбзорOУказатель поворота
3 117XИндикатор напоминания
о непристегнутых ремнях
безопасности 3 117vПодушки безопасности и
натяжители ремней
безопасности 3 118VОтключение подушки
безопасности 3 119pСистема зарядки 3 119ZСигнализатор неисправ‐
ности 3 119RТормозная система и
сцепление 3 120-Выжмите педаль 3 120mЭлектромеханический
стояночный тормоз
3 120jНеисправность электро‐
механического стояноч‐
ного тормоза 3 120uАнтиблокировочная
тормозная система (ABS)
3 121[ или
RПереключение на повы‐
шенную передачу 3 121cАдаптивное рулевое
управление 3 121EДистанция следования
3 121)Предупреждение о
выходе за пределы
полосы движения 3 121rУльтразвуковая система
облегчения парковки
3 122nЭлектронная система
динамической стабили‐
зации отключена 3 122bЭлектронная система
динамической стабили‐
зации и система контроля
движения 3 122kСистема контроля
движения выключена
3 122WТемпература охлаж‐
дающей жидкости двига‐
теля 3 122!Предварительный подо‐
грев 3 123%Сажевый фильтр дизель‐
ного двигателя 3 123YЖидкость AdBlue 3 123wСистема контроля
давления в шинах 3 123IДавление моторного
масла 3 123i или
YНизкий уровень топлива
3 124dИммобилайзер 3 124DРежим Autostop 3 1248Наружное освещение
3 124CДальний свет 3 124lАвтоматическое переклю‐
чение дальнего света
фар 3 125fСистема адаптивных фар
3 125

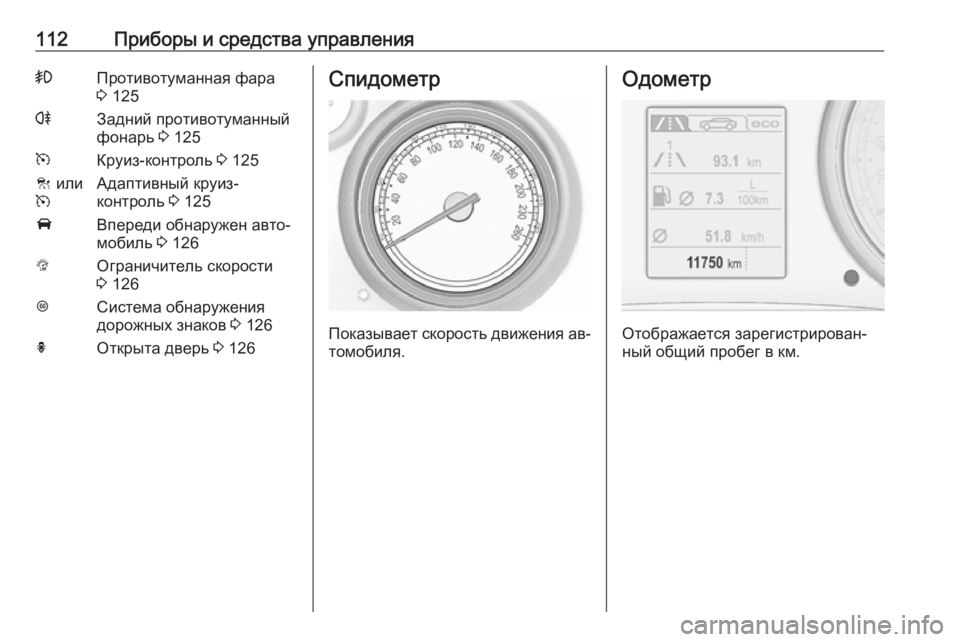

112Приборы и средства управления>Противотуманная фара
3 125rЗадний противотуманный
фонарь 3 125mКруиз-контроль 3 125C или
mАдаптивный круиз-
контроль 3 125AВпереди обнаружен авто‐
мобиль 3 126LОграничитель скорости
3 126LСистема обнаружения
дорожных знаков 3 126hОткрыта дверь 3 126Спидометр
Показывает скорость движения ав‐
томобиля.
Одометр
Отображается зарегистрирован‐
ный общий пробег в км.

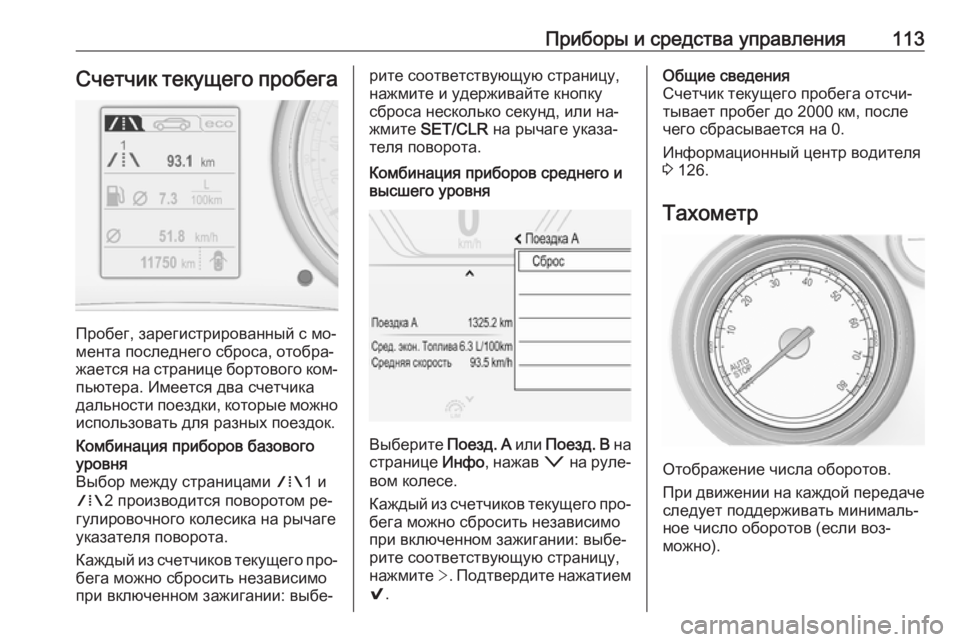

Приборы и средства управления113Счетчик текущего пробега
Пробег, зарегистрированный с мо‐
мента последнего сброса, отобра‐
жается на странице бортового ком‐ пьютера. Имеется два счетчика
дальности поездки, которые можно
использовать для разных поездок.
Комбинация приборов базового
уровня
Выбор между страницами W1 и
W 2 производится поворотом ре‐
гулировочного колесика на рычаге указателя поворота.
Каждый из счетчиков текущего про‐ бега можно сбросить независимо
при включенном зажигании: выбе‐рите соответствующую страницу,
нажмите и удерживайте кнопку
сброса несколько секунд, или на‐
жмите SET/CLR на рычаге указа‐
теля поворота.Комбинация приборов среднего и
высшего уровня
Выберите Поезд. A или Поезд . B на
странице Инфо, нажав o на руле‐
вом колесе.
Каждый из счетчиков текущего про‐ бега можно сбросить независимо
при включенном зажигании: выбе‐
рите соответствующую страницу,
нажмите >. Подтвердите нажатием
9 .
Общие сведения
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Информационный центр водителя
3 126.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).

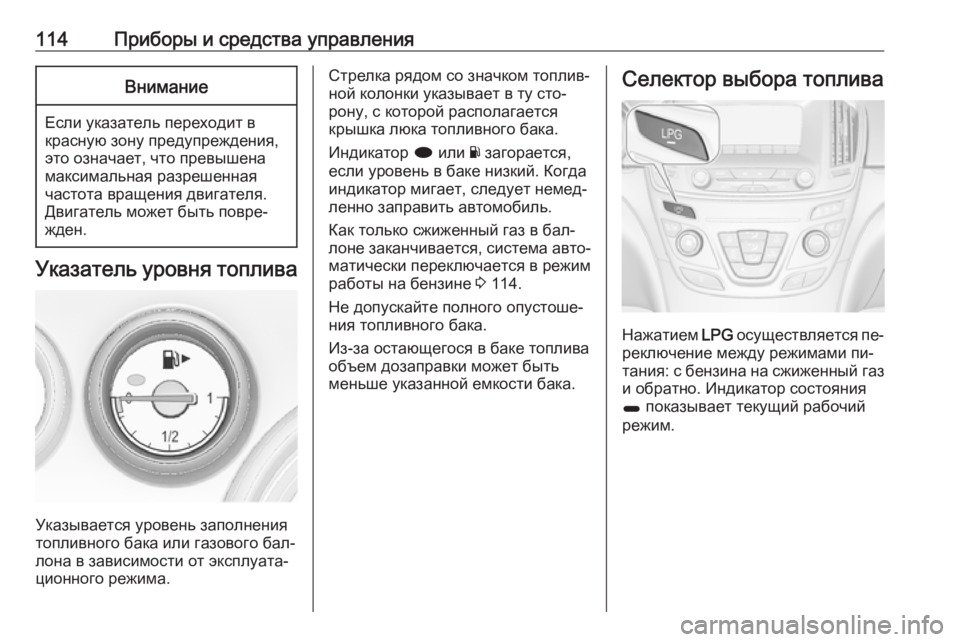

114Приборы и средства управленияВнимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
Указывается уровень заполнения
топливного бака или газового бал‐
лона в зависимости от эксплуата‐ ционного режима.
Стрелка рядом со значком топлив‐ной колонки указывает в ту сто‐
рону, с которой располагается
крышка люка топливного бака.
Индикатор i или Y загорается,
если уровень в баке низкий. Когда
индикатор мигает, следует немед‐
ленно заправить автомобиль.
Как только сжиженный газ в бал‐
лоне заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 114.
Не допускайте полного опустоше‐
ния топливного бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.Селектор выбора топлива
Нажатием LPG осуществляется пе‐
реключение между режимами пи‐
тания: с бензина на сжиженный газ
и обратно. Индикатор состояния
1 показывает текущий рабочий
режим.

Приборы и средства управления1151 откл.:используется бензин1 мигает:проверка условий
для перехода на ра‐
боту на сжиженном
газе. Загорается,
если условия выпол‐
нены.Заго‐
рается
индикатор
1:используется сжи‐
женный газ1 мигает
5 раз и
гаснет:бак для сжиженного
газа пуст или неис‐
правность в системе
сжиженного газа. На
дисплее информа‐
ционного центра во‐
дителя появится со‐
общение.
Если баллон со сжиженным газом
опустеет, двигатель автомобиль
автоматически перейдет на работу
на бензине вплоть до отключения
зажигания.
Топливо для работы на сжиженном газе 3 255.
Индикатор температуры
охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
50°:двигатель пока
не прогрелся до
рабочей темпе‐
ратуры90°
(центральная
зона):рабочая темпе‐
ратура130°:слишком высокая
температураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания
Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐ жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.

116Приборы и средства управления
Меню оставшегося срока службы
масла отображается на информа‐
ционном центре водителя 3 126.
На дисплее базового уровня выбе‐
рите меню Настр., нажав MENU на
рычаге указателя поворота. Пово‐
ротом колесика регулятора выбе‐
рите страницу Остаточный срок
службы масла .
На дисплее среднего и высшего
уровня выберите меню Инфо, на‐
жав кнопку p на рулевом колесе.
Нажмите кнопку P, чтобы выбрать
страницу Остаточный срок службы
масла .
Оставшийся срок службы масла
показывается в процентах.
Сброс
Чтобы сбросить показания на эк‐
ране дисплея базового уровня, не‐
сколько секунд удерживайте нажа‐ той клавишу SET/CLR на рычаге
указателя поворота. Зажигание
должно быть включено, но двига‐
тель не должен работать.
На дисплее среднего или высшего
уровня нажмите кнопку > на руле‐
вом колесе, чтобы открыть вложен‐ ную папку. Выберите Сброс и под‐
твердите нажатием 9 и ее удержа‐
нием в течение нескольких секунд. Зажигание должно быть включено,
но двигатель не должен работать.
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Следующее техобслуживание Если по расчетам системы масло
скоро выработает свой ресурс, на
дисплее информационного центра
водителя отобразится сообщение

Приборы и средства управления117Скоро замена масла в двигателе.
Моторное масло и масляный
фильтр следует заменить в ма‐ стерской в течение одной неделиили не превышая пробега в 500 км
(в зависимости от того, какое собы‐
тие наступит первым).
Информация по обслуживанию
3 324.
Индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐ гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов. В зависимости
от комплектации автомобиля, рас‐ положение отдельных индикато‐
ров может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство ин‐
дикаторов, что можно рассматри‐ вать как проверку их работоспособ‐ ности.Цвета индикаторов обозначают:Красный:опасность, важное на‐
поминаниеЖелтый:предупреждение,
справка, неисправ‐
ностьЗеленый:подтверждение вклю‐
ченияСиний:подтверждение вклю‐
ченияБелый:подтверждение вклю‐
чения
См. все индикаторы на различных
комбинациях приборов 3 106.
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя поворотов прицепа.
Замена ламп 3 279, предохрани‐
телей 3 290.
Указатели поворота 3 157.
Напоминание о ремне безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
Индикатор X для сиденья води‐
теля горит или мигает красным
цветом на комбинации приборов.
Индикатор k непристегнутого
ремня безопасности переднего
пассажира может загораться или
мигать красным светом на цент‐
ральной консоли, если на сиденье
находится человек.

118Приборы и средства управленияНепрерывное горение
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.
Состояние ремней
безопасности на задних
сиденьях, комбинация
приборов базового уровня
Индикатор X мигает или горит на
информационном центре води‐
теля.
Непрерывное горение
После пуска двигателя и пристеги‐
вания ремня безопасности.
Мигание
После начала движения, если
ремни безопасности отстегнуты.
Пристегивание ремня безопас‐
ности 3 64.Состояние ремней
безопасности на задних
сиденьях, комбинация
приборов среднего и высшего
уровня
X загорается красным, зеленым
или серым цветом в комбинации приборов после пуска двигателя.
Горит красным светом
Сиденье занято, а ремень безопас‐
ности не пристегнут.
Горит зеленым светом
Сиденье занято, и ремень безопас‐ ности пристегнут.
Горит серым светом
Сиденье не занято.
Пристегивание ремня безопас‐
ности 3 64.
Надувные подушки безопасности и
натяжители ремней
безопасности
Загорается красным светом v.При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если индикатор не заго‐
рается, не гаснет через 4 секунды
или загорается во время движения автомобиля, это означает неис‐правность в системе надувных по‐
душек безопасности. Обратитесь
за помощью на станцию техобслу‐ живания. Надувные подушки без‐опасности и преднатяжители рем‐
ней безопасности могут не срабо‐
тать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 62, 3 66.
