Приборы и средства управления119Отключение надувной
подушки безопасности
V горит желтым светом.
Надувная подушка безопасности переднего пассажира включена.
* горит желтым светом.
Подушка безопасности переднего
пассажира отключена 3 71.
9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью на
станцию техобслуживания.
Сигнализатор
неисправности
Z горит или мигает желтым све‐
том.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐
ших газов.
Если автомобиль оснащен дизель‐
ным двигателем, выполнение реге‐ нерации сажевого фильтра может
оказаться невозможным.
Немедленно обратитесь за по‐
мощью на станцию техобслужива‐
ния.

120Приборы и средства управленияМигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора, пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐
обслуживания.
Тормозная система и
сцепление
Загорается красным светом R.
Низкий уровень жидкости в контуре
привода тормозной системы и сце‐ пления, когда стояночный тормоз
выключен 3 275.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Загорается, если включен механи‐
ческий стояночный тормоз и вклю‐
чено зажигание 3 205.
Выжмите педаль
- горит или мигает желтым све‐
том.
Непрерывное горениеНужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 205.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐
тема автоматической остановки и
пуска двигателя 3 188.
Мигание Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 18, 3 186.
На информационном дисплее во‐
дителя стандартной и улучшенной
комплектации отображается указа‐ ние выжать педаль 3 137.Электрический
стояночный тормоз
m загорается или мигает красным
светом.
Непрерывное горение Электрический стояночный тормоз
затянут 3 205.
Мигание Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Нажмите педаль тормоза и по‐ пытайтесь выполнить сброс сис‐
темы, сначала освободив, а затем
затянув электрический стояночный тормоз. Если m продолжит мигать,
не возобновляйте движение и об‐
ратитесь за помощью на станцию
техобслуживания.
Неисправность
электрического
стояночного тормоза
j горит или мигает желтым светом.

Приборы и средства управления121Непрерывное горениеЭлектрический стояночный тормоз
функционирует менее эффективно 3 205.
Мигание Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает не‐
исправность системы АBS. Тор‐
мозная система продолжает функ‐
ционировать, но без АBS.
Антиблокировочная тормозная
система 3 205.
Переключение на повышенную передачу
Если рекомендуется включить бо‐
лее высокую передачу, загорается
индикатор [ или R с указанием
следующей передачи.
На некоторых вариантах индика‐
ция переключения передач выво‐
дится на информационном центре
водителя в полноэкранном режиме 3 126.
Адаптивное рулевое управление
c горит желтым светом.
Неисправность системы адаптив‐
ного рулевого управления. Это мо‐
жет привести к увеличению илиуменьшению усилия, необходи‐
мого для поворота рулевого ко‐
леса. Проконсультируйтесь на
станции техобслуживания.
Дистанция следования
E показывает заполненными стол‐
биками установленную для адап‐
тивного круиз-контроля дистанцию
следования или пороговое значе‐
ние времени системы предупреж‐
дения о фронтальном столкнове‐
нии.
Адаптивный круиз-контроль 3 218.
Предупреждение о фронтальном
столкновении 3 227.
Предупреждение о
выходе за пределы полосы движения
Индикатор ) загорается зеленым
или мигает желтым светом.
Горит зеленым светом
Система включена и готова к ра‐
боте.

122Приборы и средства управленияМигает желтым светомСистема распознает непреднаме‐
ренное перестроение из одной по‐
лосы движения в другую.
Ультразвуковая система облегчения парковки
r горит желтым светом.
Неисправность в системе
или
Неисправность в результате попа‐
дания на датчики грязи, льда или снега
или
Помехи от внешних источников
ультразвука. Как только источник
помех будет устранен, система за‐
работает нормально.
Устраните причину неисправности
системы на станции техобслужива‐
ния.
Ультразвуковая система помощи при парковке 3 235.Электронная система
динамическойстабилизации отключена
n горит желтым светом.
Система выключается.
Электронная системадинамической
стабилизации и контроля тягового усилия
b горит или мигает желтым светом.
Непрерывное горение Обнаружена неисправность сис‐
темы. Можно продолжить поездку.
Однако в зависимости от состоя‐
ния дорожного полотна может сни‐ зиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.Мигание
Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически.
Электронная система динамиче‐
ской стабилизации 3 209, система
контроля тягового усилия 3 208.
Система контроля тягового усилия
отключена
k горит желтым светом.
Система выключается.
Температура
охлаждающей жидкости двигателя
W горит красным светом.
Включение при работающем
двигателе
Остановиться, остановить двига‐
тель.

Приборы и средства управления123Внимание
Слишком высокая температура
охлаждающей жидкости.
Немедленно проверьте уровень
охлаждающей жидкости 3 273.
Если уровень охлаждающей жид‐
кости достаточен, обратитесь за
помощью на станцию техобслужи‐
вания.
Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев дизельного двигателя. Вклю‐
чается только при пониженной тем‐
пературе наружного воздуха.
Сажевый фильтр дизельного двигателя
% горит или мигает желтым све‐
том.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение, пока ин‐
дикатор % не погаснет. По возмож‐
ности не следует доводить частоту вращения коленчатого вала двига‐
теля до величины ниже
2000 об/мин.
Непрерывное горение
Сажевый фильтр дизельного дви‐
гателя заполнен. Незамедли‐
тельно следует начать процесс
очистки.
Мигание Достигнут максимальный уровеньзасорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.
Сажевый фильтр дизельного дви‐
гателя 3 193, система автомати‐
ческой остановки и пуска двига‐ теля 3 188.
AdBlue
Y мигает желтым светом.Низкий уровень AdBlue. Долейте
раствор AdBlue, чтобы исключить
блокировку пуска двигателя.
AdBlue 3 194.
Система контроля давления в шинах
w горит или мигает желтым све‐
том.
Непрерывное горение Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
МиганиеНеисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть непре‐ рывно. Проконсультируйтесь на
станции техобслуживания.
Давление моторного масла
Загорается красным светом I.

124Приборы и средства управленияЗагорается при включении зажига‐ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.
9 Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐
тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Перед тем, как обратиться на стан‐ цию техобслуживания, необхо‐
димо проверить уровень мотор‐ ного масла 3 271.
Низкий уровень топлива
Горит или мигает желтым светом
i или Y.
Непрерывное горение Слишком низкий уровень топлива в
баке.
Мигание
Запас топлива израсходован. Не‐ медленно заправьте автомобиль.
Не допускайте полного опустоше‐
ния топливного бака.
Заправка 3 258.
Каталитический нейтрализатор
3 194.
Удаление воздуха из дизельной то‐ пливной системы 3 278.
Иммобилайзер
Мигает желтый индикатор d.
Неисправность в системе иммоби‐ лайзера. Двигатель невозможно
запустить.
Autostop
D горит, когда двигатель в ре‐
жиме Autostop.
Система автоматической оста‐
новки и пуска двигателя 3 188.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари го‐ рят 3 149.
Дальний свет C горит синим светом.

Приборы и средства управления125Горит при включенном дальнем
свете и при подаче кратковремен‐
ных сигналов дальним светом фар
3 151.
Автоматическое переключение дальнегосвета
l горит зеленым светом.
Включен режим автоматического
включения дальнего света, см. раз‐
дел "Система адаптивного голов‐
ного освещения" 3 154.
Система адаптивных фар
f горит или мигает желтым светом.
Непрерывное горение Неисправность системы.
Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание Система переключена на симмет‐
ричный ближний свет.Индикатор f мигает приблизи‐
тельно 4 секунды после включения
зажигания для напоминания о сим‐
метричном свете фар 3 153.
Противотуманная фара > горит зеленым светом.
Передние противотуманные фары
горят 3 158.
Задний противотуманный фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 158.
Круиз-контроль
m зажигает белый или зеленый ин‐
дикатор.
Зажигает белый индикатор Система включена.Горит зеленым светом
Круиз-контроль включен. Устано‐
вленная скорость показывается на дисплее среднего или высшего
уровня рядом со значком m.
Круиз-контроль 3 214.
Адаптивный круиз-контроль
C или m горит белым или зеленым
цветом.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Адаптивный круиз-контроль вклю‐
чен. Установленная скорость пока‐ зывается рядом со значком C или
m .
Адаптивный круиз-контроль 3 218.

126Приборы и средства управленияОбнаружено движущеесявпереди транспортноесредство
A горит зеленым или желтым све‐
том.
Горит зеленым светом
Обнаружено транспортное сред‐
ство, движущееся впереди в том же ряду.
Горит желтым светом
Дистанция до движущегося впе‐
реди транспортного средства ста‐
новится опасной или скорость
сближения является слишком вы‐
сокой.
Система предупреждения об опас‐
ности лобового столкновения
3 227, адаптивный круиз-контроль
3 218.
Ограничитель скорости
L зажигает белый или зеленый ин‐
дикатор.Зажигает белый индикатор
Система включена.
Горит зеленым светом
Ограничитель скорости активен. Установленная скорость показы‐
вается рядом со значком L.
Ограничитель скорости 3 216.
Система обнаружения дорожных знаков
L показывает обнаруженные до‐
рожные знаки в форме индикатора.
Система обнаружения дорожных
знаков 3 249.
Открытая дверь Загорается красным светом h.
Открыта боковая или задняя тор‐ цевая откидная дверь.Информационные
дисплеи
Информационный центр водителя
Дисплей информационного центра водителя расположен в комбина‐
ции приборов.
В зависимости от варианта и ком‐
бинации приборов информацион‐ ный центр водителя доступен как
дисплей базового, среднего или высшего уровней.
В зависимости от уровня комплек‐
тации на дисплее информацион‐
ного центра водителя может отоб‐
ражаться следующая информация:
● счетчики общего и текущего пробега
● информация автомобиля ● информация о маршруте/то‐ пливе
● информация об экономичности
● информация о динамических характеристиках

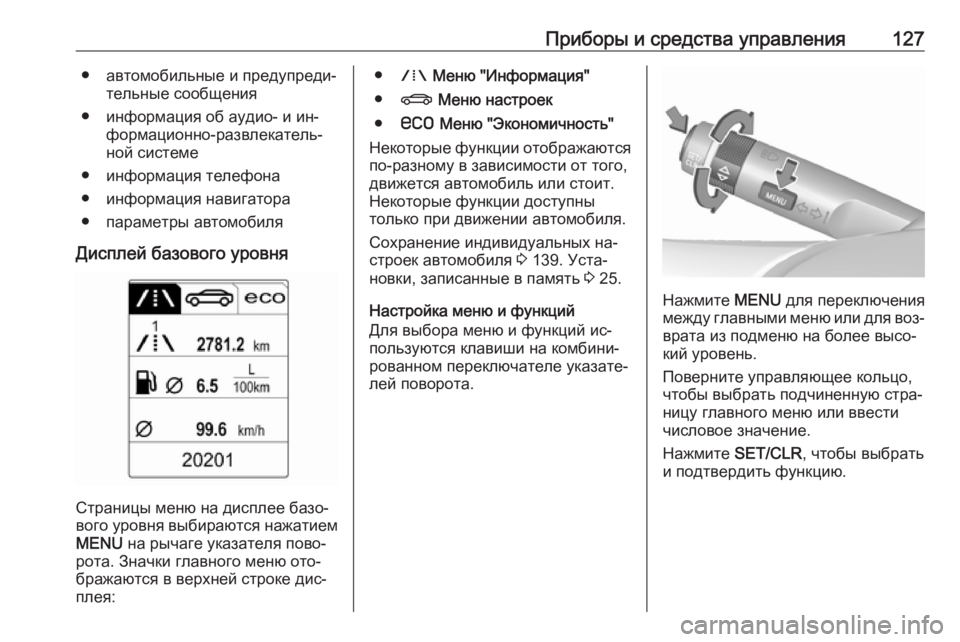

Приборы и средства управления127● автомобильные и предупреди‐тельные сообщения
● информация об аудио- и ин‐ формационно-развлекатель‐
ной системе
● информация телефона
● информация навигатора
● параметры автомобиля
Дисплей базового уровня
Страницы меню на дисплее базо‐
вого уровня выбираются нажатием MENU на рычаге указателя пово‐
рота. Значки главного меню ото‐
бражаются в верхней строке дис‐
плея:
● W Меню "Информация"
● X Меню настроек
● s Меню "Экономичность"
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных на‐
строек автомобиля 3 139. Уста‐
новки, записанные в память 3 25.
Настройка меню и функций
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота.
Нажмите MENU для переключения
между главными меню или для воз‐
врата из подменю на более высо‐
кий уровень.
Поверните управляющее кольцо,
чтобы выбрать подчиненную стра‐
ницу главного меню или ввести
числовое значение.
Нажмите SET/CLR, чтобы выбрать
и подтвердить функцию.

128Приборы и средства управленияИнформационные сообщения и
предупреждения о необходимости
проведения обслуживания отобра‐
жаются на дисплее информацион‐
ного центра водителя по необходи‐
мости. Подтвердите сообщения
нажатием SET/CLR. Информа‐
ционные сообщения 3 137.
Дисплей среднего и высшего
уровня
Страницы меню отображаются на‐ жатием p на рулевом колесе. На‐
жмите Q или P, чтобы выбрать
меню; для подтверждения нажмите 9 . Можно выбрать следующие
страницы меню:● Инфо
● Тягово-динамические
характеристики
● Аудио
● Телефон
● Навигация
● Настр.
Некоторые функции отображаются по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Комбинация приборов высшего
уровня может отображаться в ре‐
жимах Sport или Tour. См. ниже:
Меню "Настройки", темы дисплея.
Сохранение индивидуальных на‐ строек 3 139. Сохраненные уста‐
новки 3 25.
Настройка меню и функций
Для выбора меню и различных
функций используется блок кла‐
виш, расположенный на правой
спице рулевого колеса.
Нажмите p, чтобы открыть стра‐
ницу главного меню.
Выберите страницу главного меню
с помощью Q или P.
Подтвердите выбор страницы
главного меню кнопкой 9.
После того как выбрана страница
главного меню, нажмите Q или P,
чтобы выбрать подразделы.
Нажмите q, чтобы открыть следую‐
щую папку выбранного подраз‐
дела.
Нажмите Q или P, чтобы выбрать
функцию или ввести числовое зна‐
чение, если это необходимо.
