Cuidado del vehículo269
Suelte el tornillo.
2. Grand Sport, Sports Tourer
Suelte el tornillo y retire la placa
frontal.
Country Tourer
Separe la placa frontal introdu‐
ciendo un destornillador en el
rebaje y extráigala.
3. Suelte los tres tornillos y extraiga el conjunto de luces haciaadelante.
4. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.

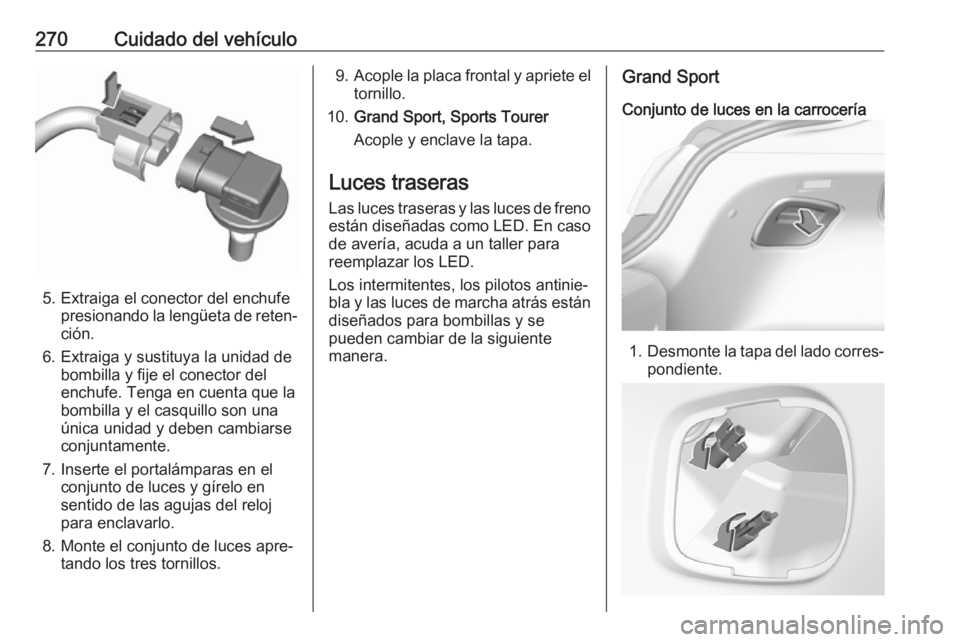

270Cuidado del vehículo
5. Extraiga el conector del enchufepresionando la lengüeta de reten‐
ción.
6. Extraiga y sustituya la unidad de bombilla y fije el conector del
enchufe. Tenga en cuenta que la bombilla y el casquillo son una
única unidad y deben cambiarse
conjuntamente.
7. Inserte el portalámparas en el conjunto de luces y gírelo en
sentido de las agujas del reloj
para enclavarlo.
8. Monte el conjunto de luces apre‐ tando los tres tornillos.
9.Acople la placa frontal y apriete el
tornillo.
10. Grand Sport, Sports Tourer
Acople y enclave la tapa.
Luces traseras
Las luces traseras y las luces de freno están diseñadas como LED. En caso
de avería, acuda a un taller para
reemplazar los LED.
Los intermitentes, los pilotos antinie‐
bla y las luces de marcha atrás están
diseñados para bombillas y se
pueden cambiar de la siguiente
manera.Grand Sport
Conjunto de luces en la carrocería
1. Desmonte la tapa del lado corres‐
pondiente.

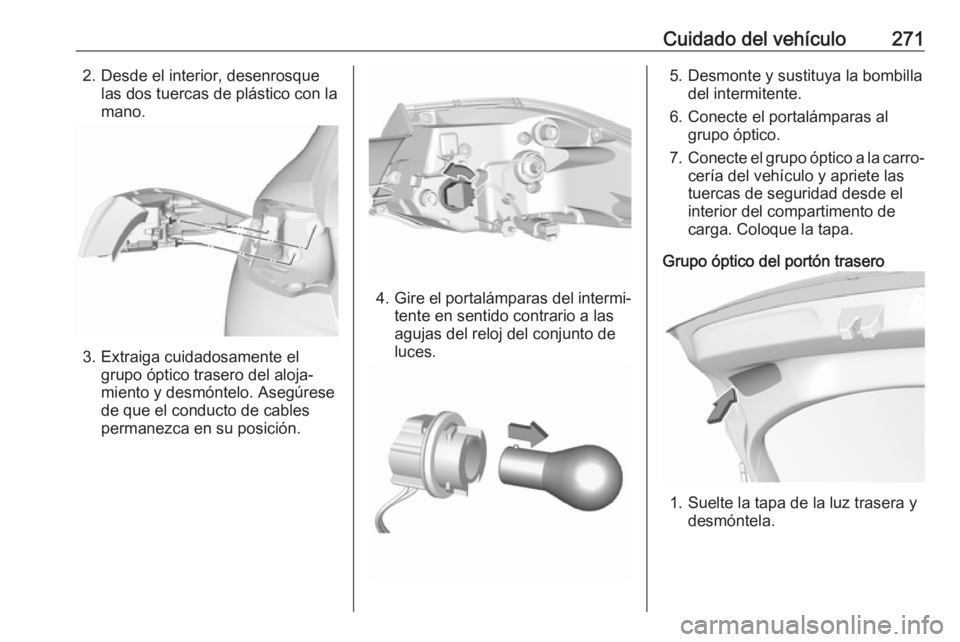

Cuidado del vehículo2712. Desde el interior, desenrosquelas dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero del aloja‐
miento y desmóntelo. Asegúrese
de que el conducto de cables
permanezca en su posición.
4. Gire el portalámparas del intermi‐
tente en sentido contrario a las
agujas del reloj del conjunto de
luces.
5. Desmonte y sustituya la bombilla del intermitente.
6. Conecte el portalámparas al grupo óptico.
7. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete las
tuercas de seguridad desde el
interior del compartimento de
carga. Coloque la tapa.
Grupo óptico del portón trasero

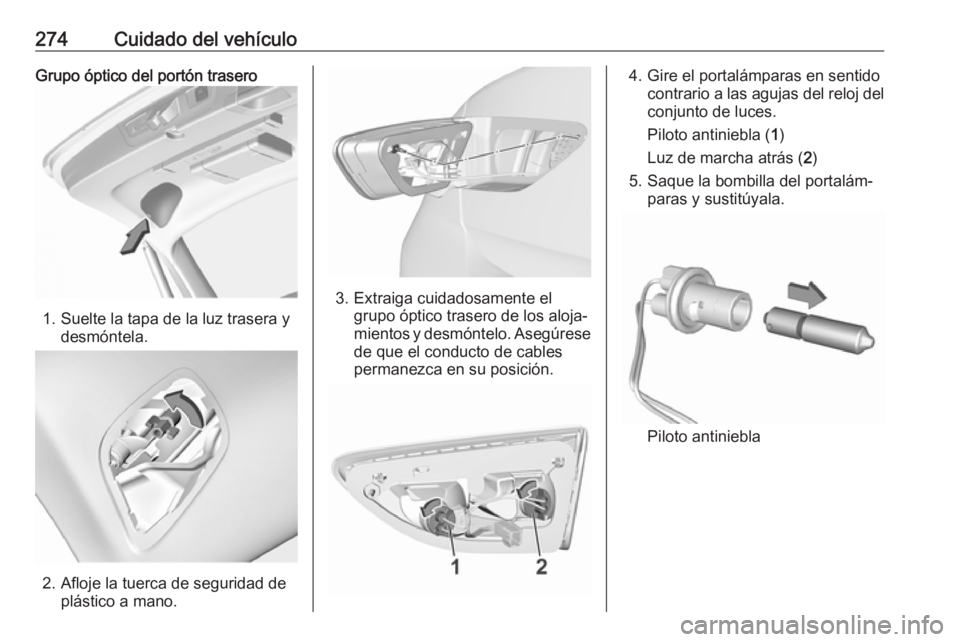

1. Suelte la tapa de la luz trasera y desmóntela.

272Cuidado del vehículo

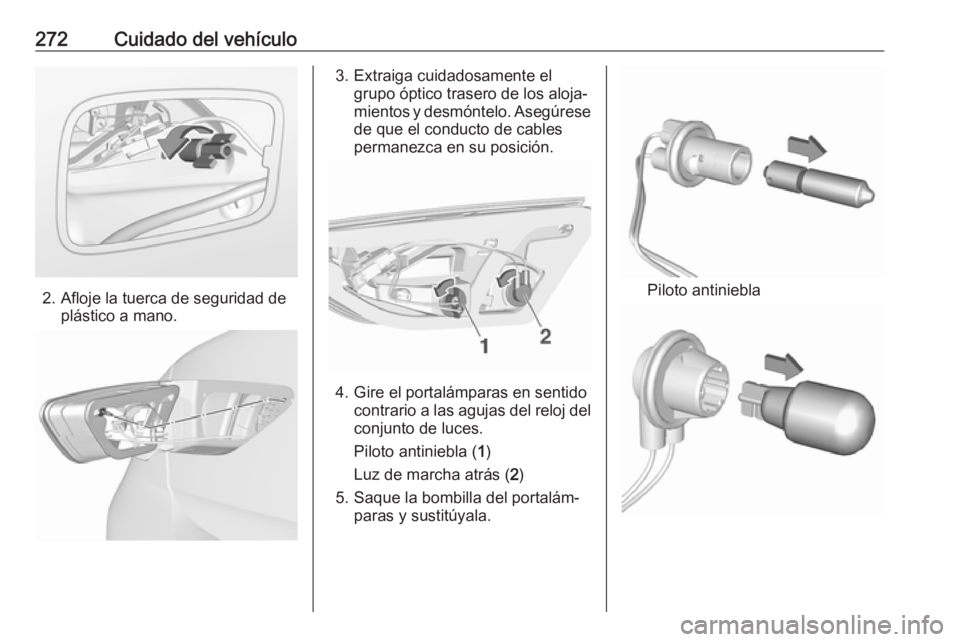

2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables
permanezca en su posición.
4. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.
Piloto antiniebla ( 1)
Luz de marcha atrás ( 2)
5. Saque la bombilla del portalám‐ paras y sustitúyala.
Piloto antiniebla

Cuidado del vehículo273Luz de marcha atrás
6. Inserte el portalámparas en el grupo óptico trasero. Monte el
grupo óptico en el portón trasero
y apriete el tornillo desde el inte‐
rior. Coloque la tapa.
Sports Tourer, Country Tourer
Conjunto de luces en la carrocería

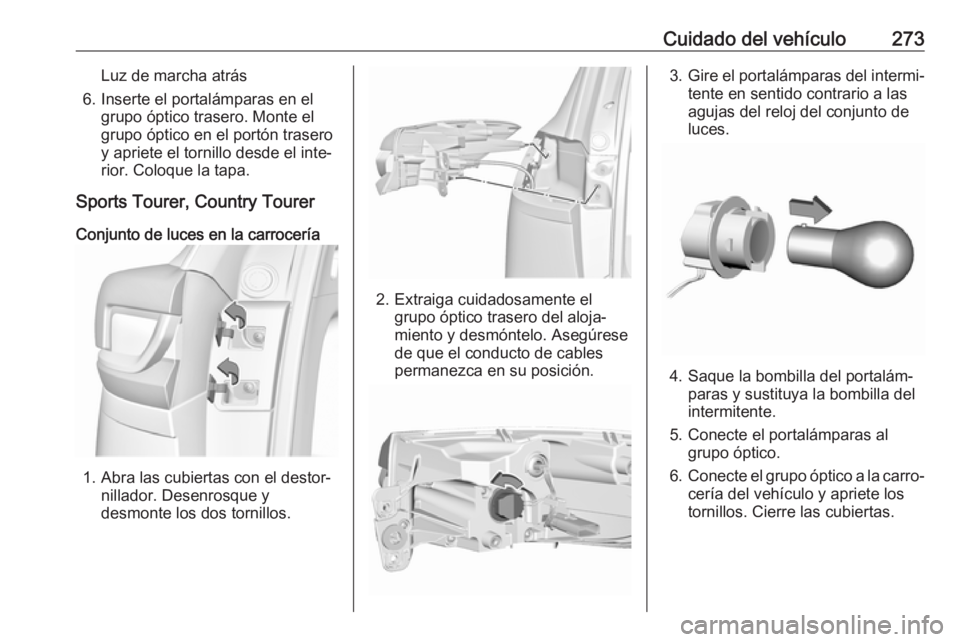

1. Abra las cubiertas con el destor‐ nillador. Desenrosque y
desmonte los dos tornillos.
2. Extraiga cuidadosamente el grupo óptico trasero del aloja‐
miento y desmóntelo. Asegúrese
de que el conducto de cables
permanezca en su posición.
3. Gire el portalámparas del intermi‐
tente en sentido contrario a las
agujas del reloj del conjunto de
luces.
4. Saque la bombilla del portalám‐ paras y sustituya la bombilla del
intermitente.
5. Conecte el portalámparas al grupo óptico.
6. Conecte el grupo óptico a la carro‐
cería del vehículo y apriete los
tornillos. Cierre las cubiertas.

274Cuidado del vehículoGrupo óptico del portón trasero
1. Suelte la tapa de la luz trasera ydesmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables
permanezca en su posición.
4. Gire el portalámparas en sentido contrario a las agujas del reloj del
conjunto de luces.
Piloto antiniebla ( 1)
Luz de marcha atrás ( 2)
5. Saque la bombilla del portalám‐ paras y sustitúyala.
Piloto antiniebla

Cuidado del vehículo275
Luz de marcha atrás
6. Inserte el portalámparas en el grupo óptico trasero. Monte el
grupo óptico en el portón trasero
y apriete el tornillo desde el inte‐
rior. Coloque la tapa.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:

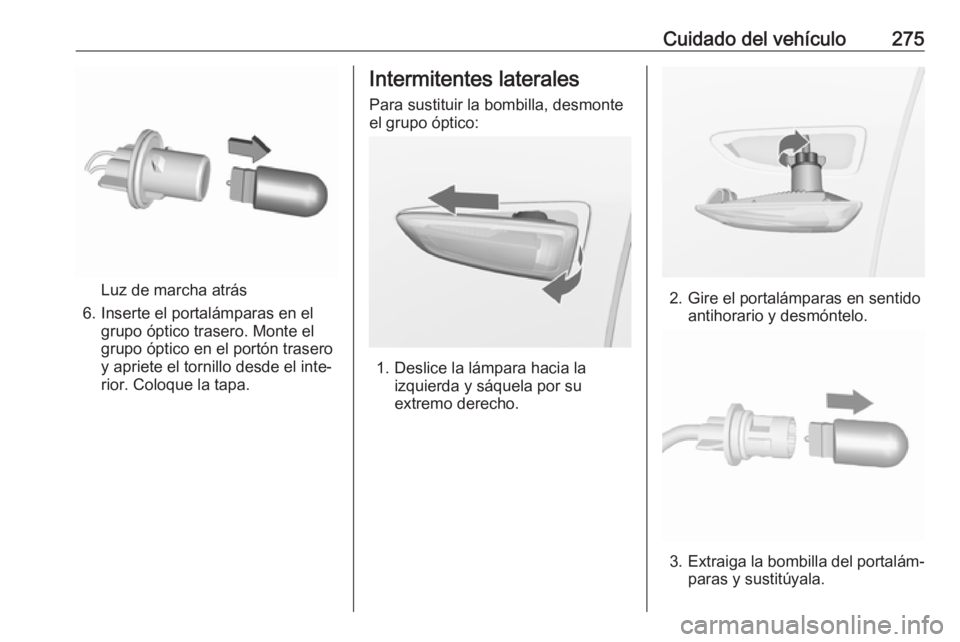

1. Deslice la lámpara hacia la izquierda y sáquela por su
extremo derecho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.

276Cuidado del vehículo4. Inserte el portalámparas y gíreloen sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
La luz de la matrícula está diseñada como LED y no se puede cambiar. En
caso de LED averiados, deben ser
sustituidos por un taller.
Luces interiores
Luz de cortesía, luces de lectura Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga Haga cambiar las bombillas en un
taller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un
taller.Sistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el
vehículo:
● compartimento del motor
● panel de mandos
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.

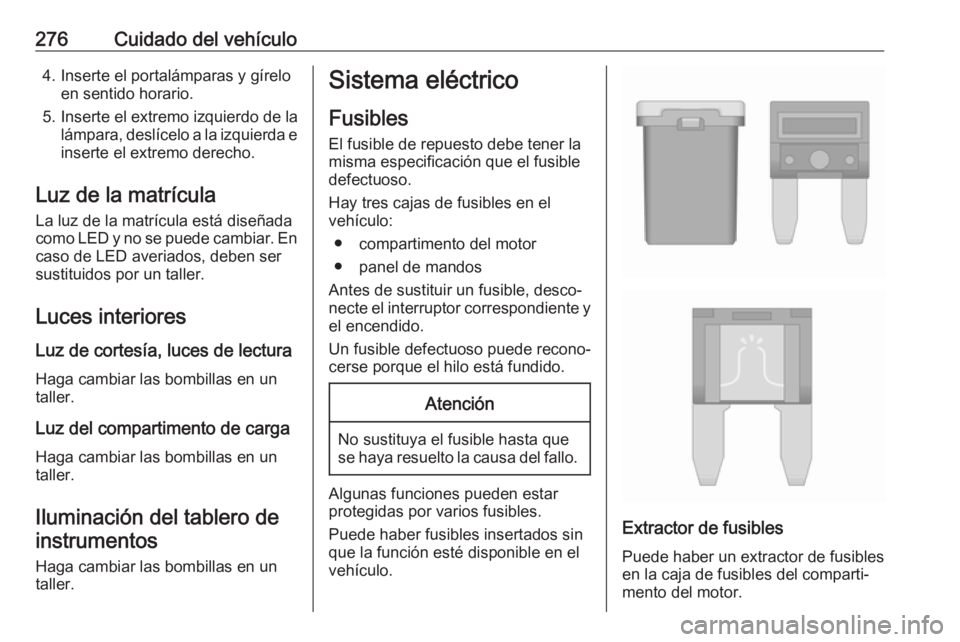

Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido.Atención
No sustituya el fusible hasta que
se haya resuelto la causa del fallo.
Algunas funciones pueden estar
protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

Cuidado del vehículo277

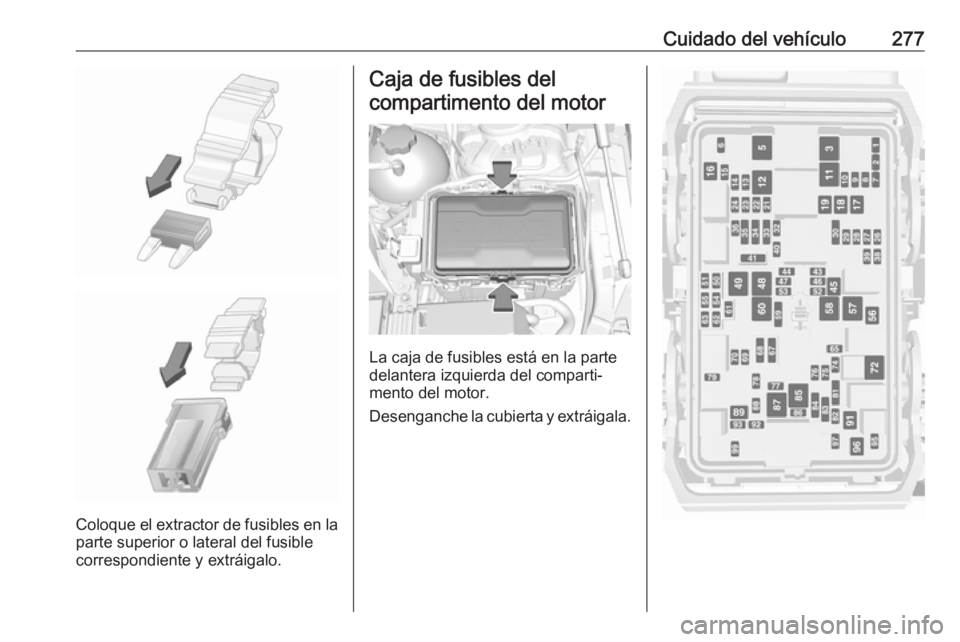

Coloque el extractor de fusibles en la
parte superior o lateral del fusible
correspondiente y extráigalo.
Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.

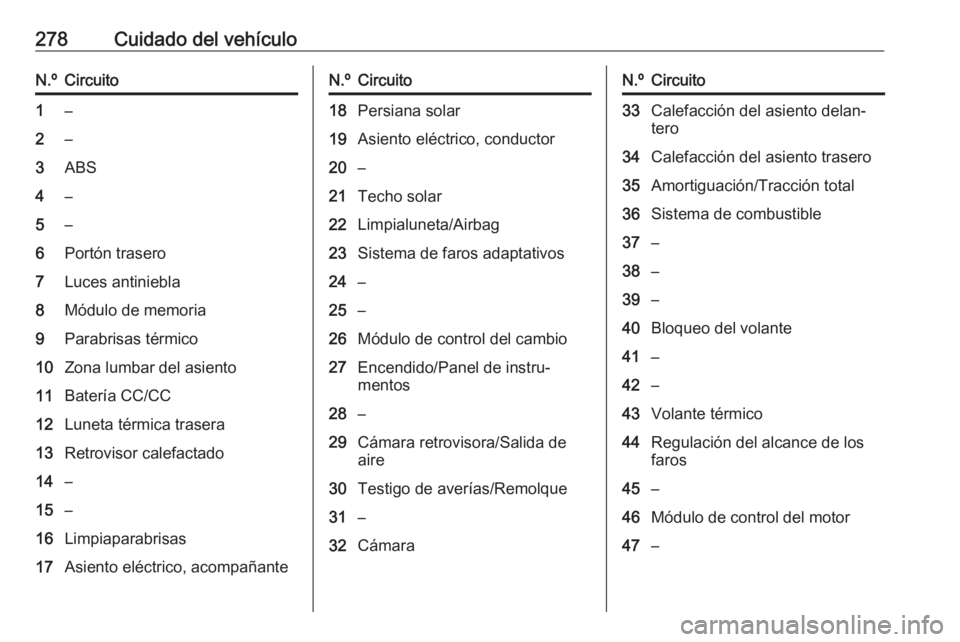

278Cuidado del vehículoN.ºCircuito1–2–3ABS4–5–6Portón trasero7Luces antiniebla8Módulo de memoria9Parabrisas térmico10Zona lumbar del asiento11Batería CC/CC12Luneta térmica trasera13Retrovisor calefactado14–15–16Limpiaparabrisas17Asiento eléctrico, acompañanteN.ºCircuito18Persiana solar19Asiento eléctrico, conductor20–21Techo solar22Limpialuneta/Airbag23Sistema de faros adaptativos24–25–26Módulo de control del cambio27Encendido/Panel de instru‐
mentos28–29Cámara retrovisora/Salida de
aire30Testigo de averías/Remolque31–32CámaraN.ºCircuito33Calefacción del asiento delan‐
tero34Calefacción del asiento trasero35Amortiguación/Tracción total36Sistema de combustible37–38–39–40Bloqueo del volante41–42–43Volante térmico44Regulación del alcance de los
faros45–46Módulo de control del motor47–
