Conducción y manejo249Aditivos para el combustible fuerade Europa
El combustible debe contener aditi‐
vos detergentes que ayuden a preve‐ nir la formación de depósitos en el
motor y el sistema de combustible. Limpiar los inyectores de combustible
y las válvulas de admisión permitirá
que el sistema de control de emisio‐
nes funcione correctamente. Algunos combustibles no contienen suficien‐
tes cantidades de aditivo para mante‐ ner limpios los inyectores de combus‐
tible y las válvulas de admisión.
Para compensar esta falta de deter‐
gencia, agregue tratamiento Fuel
System Treatment PLUS al depósito
de combustible con cada cambio de
aceite del motor o cada 15.000 km, lo
que suceda primero. Está disponible
en su taller.
Los combustibles que contienen
oxigenados como éteres y etanol, así como combustible reformulado,
están disponibles en algunas ciuda‐
des. Si estos combustibles cumplen
la especificación descrita anterior‐ mente, su uso es aceptable. No
obstante, el E85 (85% de etanol) yotros combustibles que contienen
más del 15% de etanol deben utili‐
zarse solo en vehículos FlexFuel.Atención
No utilice combustible que
contenga metanol. Puede corroer
las piezas metálicas del sistema
de combustible y también dañar
las piezas de plástico y caucho.
Este daño no estaría cubierto por
la garantía del vehículo.
Algunos combustibles, principal‐ mente los combustibles de competi‐
ción de octanaje alto, pueden conte‐ ner un aditivo de mejora denominado tricarbonilo metilciclopentadienilo de
manganeso (MMT). No utilice
combustibles o aditivos para el
combustible con MMT puesto que
pueden reducir la vida útil de la bujía y afectar al rendimiento del sistema
de control de emisiones. Se encen‐
derá el testigo de averías Z 3 113.
Si esto sucede, recurra a la ayuda de
un taller.
Combustible para motores
diésel
Utilice solo combustible diésel que
cumpla con EN 590 y que contenga
una concentración de azufre de
10 ppm como máximo.
Se pueden utilizar combustibles con
un contenido de biodiésel (conforme
con EN 14214) de un 7% máximo por volumen (por ejemplo, B7).
Si se va a viajar por países fuera de
la Unión Europea, es posible utilizar
ocasionalmente combustible Euro-
Diésel con una concentración de
azufre inferior a 50 ppm.Atención
El uso frecuente de combustible
diésel que contenga más de
15 ppm de azufre causará daños
graves al motor.

250Conducción y manejoAtención
El uso de combustible que no
cumpla la norma EN 590 o equi‐
valente puede provocar pérdida
de potencia del motor, un mayor
desgaste o daños en el motor y
puede afectar a la garantía.
No utilice diésel marino, gasóleos para calefacción, Aquazole ni emul‐
siones de diésel-agua similares. No
debe diluirse el combustible diésel
con combustible para motores de
gasolina.
Funcionamiento con temperatura
baja
Con temperaturas inferiores a 0° C, algunos productos diésel con mezc‐ las de biodiésel pueden obstruirse,
congelarse o gelificarse, y esto
podría afectar al sistema de suminis‐
tro de combustible. Esto podría afec‐
tar al arranque y funcionamiento del
motor. Con temperaturas ambiente
inferiores a 0 °C, asegúrese de repos‐ tar combustible diésel para invierno.
Con temperaturas extremas inferio‐
res a -20° C se puede utilizar combus‐ tible diésel de grado ártico. No se
recomienda el uso de este grado de
combustible con climas cálidos o
calurosos y podría causar paradas
del motor, arranques deficientes o
daños en el sistema de inyección de
combustible.
Repostaje9 Peligro
Antes de repostar, desconecte el
encendido y cualquier sistema de
calefacción externo con cámara
de combustión.
Al repostar, deben observarse las instrucciones y normas de seguri‐
dad de la estación de servicio.
9 Peligro
El combustible es inflamable y
explosivo. Prohibido fumar. Evite
la presencia de llamas descubier‐
tas o chispas.
Si percibe olor a combustible
dentro del vehículo, haga subsa‐
nar la causa inmediatamente en
un taller.
Atención
En caso de repostar combustible
incorrecto, no conecte el encen‐
dido.

Conducción y manejo251La tapa del depósito de combustible
está situada en el lado trasero dere‐
cho del vehículo.
La tapa del depósito sólo se puede
abrir con el vehículo desbloqueado.
Desbloquee la tapa del depósito de
combustible pulsando sobre la
misma.
Repostaje de gasolina y diésel
Coloque la boquilla en posición recta
en la boca de llenado y presione lige‐ ramente para insertarla.
Para repostar, introduzca totalmente
la pistola del surtidor y conéctela.
Tras la interrupción automática, se
puede rellenar el depósito con la
pistola del surtidor hasta un máximo
de dos dosis de combustible.
Atención
Limpie inmediatamente el combustible que haya podido
rebosar.
Cierre la tapa y deje que se enclave.
Inhibidor de combustible erróneo9 Advertencia
No intente abrir la tapa de la boca
de llenado de combustible
manualmente en vehículos con
inhibidor de combustible erróneo.
De lo contrario, los dedos podrían quedar atrapados.
Todos los vehículos están equipados con un inhibidor de combustible erró‐
neo.

252Conducción y manejoEl inhibidor de combustible erróneogarantiza que la tapa de la boca de
llenado de combustible solo pueda
abrirse usando la boquilla para
combustible adecuada o un embudo
para repostaje de emergencia.
En caso de emergencia, rellene con
una lata. Se debe utilizar un embudo
para abrir el tapón de la boca de
llenado.
El embudo se guarda en el comparti‐
mento de carga.
Coloque el embudo en posición recta en la boca de llenado y presione lige‐ramente para insertarlo.
Utilice el embudo para introducir el
combustible en la boca de llenado.
Después del rellenado, guarde el
embudo en el compartimento de
carga.Enganche del remolque
Información general
El dispositivo de remolque montado
de fábrica está plegado debajo del
panel del parachoques trasero.
Confíe el montaje posterior de un
dispositivo de remolque a un taller.
Pueden ser necesarias modificacio‐
nes en el vehículo que afecten al
sistema de refrigeración, las panta‐
llas térmicas u otros equipos. Sólo
debe utilizarse un dispositivo de
remolque homologado para su
vehículo.
Para no dañar el vehículo, no se
puede accionar el portón trasero
eléctrico con la llave electrónica
cuando se conecta eléctricamente un
remolque.
La función de detección de avería de bombillas para la luz de freno del
remolque no puede detectar una
avería parcial, por ejemplo, en el caso
de bombillas de cuatro veces 5 W, la
función únicamente detectará una
avería cuando se encienda sólo una bombilla de 5 W o ninguna.

Conducción y manejo253El mecanismo de montaje del dispo‐
sitivo de remolque puede cubrir el
orificio de la argolla para remolcar. En
ese caso, utilice la barra de rótula
para engancharlo.
Características de conducción y
recomendaciones para el uso del remolque
Antes de enganchar un remolque,
lubrique la rótula o bola. Sin embargo, no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Durante el uso del remolque no
supere una velocidad de 80 km/h.
Una velocidad máxima de 100 km/h
solo es apropiada si se utiliza un
amortiguador de oscilación y el peso bruto máximo del remolque no
excede el peso en vacío del vehículo.
Se recomienda encarecidamente el
uso de un amortiguador de oscilación
para remolques con baja estabilidad
de conducción y remolques de cara‐
vana.Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.
Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para
subirlas.
Ajuste la presión de los neumáticos al valor indicado para carga completa
3 324.
Uso del remolque Cargas de remolque
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no sedeben superar nunca. La carga de
remolque real es la diferencia entre el
peso máximo del remolque y la carga de apoyo real con el remolque
acoplado.Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12 % como máximo.
La carga permitida del remolque se aplica hasta la pendiente especifi‐
cada y al nivel del mar. Puesto que la
potencia del motor disminuye al
aumentar la altura debido a la menor
densidad del aire y, por tanto, se
reduce también la capacidad de
subida, el peso máximo autorizado
con remolque también se reduce un
10 % por cada 1000 metros de altura. No es necesario reducir el peso
máximo autorizado con remolque si
se circula por carreteras con escasa
pendiente (inferior al 8 %; por ejem‐
plo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso
se especifica en la placa de caracte‐
rísticas 3 311.

254Conducción y manejoCarga de apoyoLa carga de apoyo es la carga ejer‐
cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar
modificando la distribución del peso
al cargar el remolque.
La carga de apoyo máxima autori‐
zada de 60 kg (moto‐
res B20DTH / B20NFT: 90 kg) se
especifica en la placa de característi‐ cas del dispositivo de remolque y en
la documentación del vehículo. Siem‐
pre debe intentar alcanzar la carga
máxima, especialmente en el caso de
remolques pesados. La carga de
apoyo nunca debería ser inferior a
25 kg.Carga sobre el eje trasero
Con el remolque enganchado y concarga completa del vehículo tractor,
se permite que la carga máxima
admisible sobre el eje trasero (véase
el dato en la placa de características o en la documentación del vehículo)
se sobrepase en 70 kg (moto‐
res B20DTH: 80 kg), el peso máximo
autorizado no debe sobrepasarse. Si
se sobrepasa la carga admisible
sobre el eje trasero, la velocidad
máxima aplicable es de 100 km/h.
Dispositivo de remolqueAtención
La barra de rótula plegable no se
puede desmontar del vehículo. Si
no va a circular con remolque, se
debe replegar la barra de rótula.
9 Advertencia
Asegúrese de que no haya nadie
en la zona de basculación de la
barra de rótula. Riesgo de lesio‐
nes.
Cuando desbloquee la barra de
rótula guardada, asegúrese de
situarse a la izquierda del asa.
Desbloquear la barra de rótula
guardada
Tire del asa situada a la izquierda de
la matrícula, debajo del panel del
parachoques trasero, en un ángulo
de aprox. 45º al suelo.

Conducción y manejo255
Cuando se tira del asa de desbloqueoy se desenclava la rótula, suena un
aviso acústico.
Una vez desbloqueada, coja la barra
de rótula y levántela hasta que quede
enclavada.
Asegúrese de que la barra de acopla‐ miento está correctamente engan‐
chada y la manilla suelta está direc‐
cionada hacia atrás a su posición
oculta inicial; en caso contrario, el
aviso acústico no dejará de sonar.
Guardar/ocultar la barra de rótula
Tire del asa situada a la izquierda de
la matrícula, debajo del panel del
parachoques trasero, en un ángulo
de aproximadamente 45° respecto el
suelo.
Cuando se tira del asa de desbloqueo y se desenclava la rótula, suena un
aviso acústico.

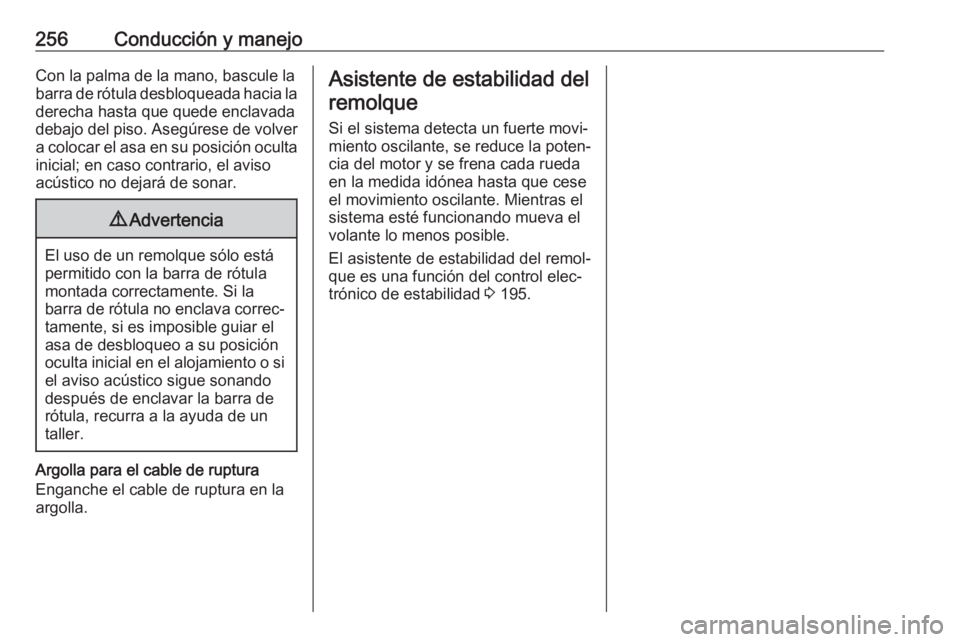

256Conducción y manejoCon la palma de la mano, bascule la
barra de rótula desbloqueada hacia la
derecha hasta que quede enclavada
debajo del piso. Asegúrese de volver a colocar el asa en su posición oculta
inicial; en caso contrario, el aviso
acústico no dejará de sonar.9 Advertencia
El uso de un remolque sólo está
permitido con la barra de rótula
montada correctamente. Si la
barra de rótula no enclava correc‐ tamente, si es imposible guiar el
asa de desbloqueo a su posición
oculta inicial en el alojamiento o si el aviso acústico sigue sonando
después de enclavar la barra de
rótula, recurra a la ayuda de un
taller.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Asistente de estabilidad del
remolque
Si el sistema detecta un fuerte movi‐miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese
el movimiento oscilante. Mientras el
sistema esté funcionando mueva el
volante lo menos posible.
El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad 3 195.

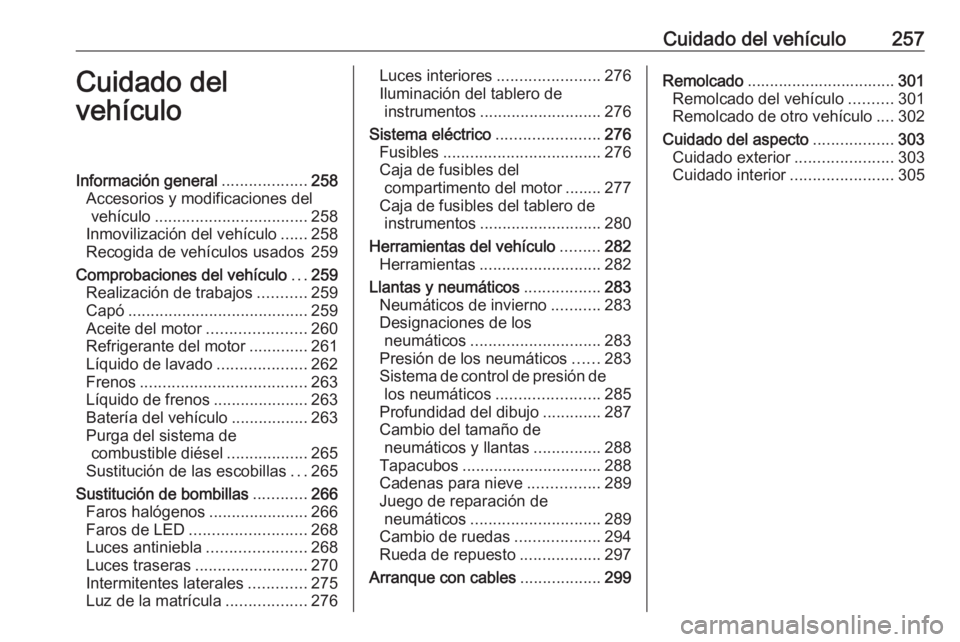

Cuidado del vehículo257Cuidado del
vehículoInformación general ...................258
Accesorios y modificaciones del vehículo .................................. 258
Inmovilización del vehículo ......258
Recogida de vehículos usados 259
Comprobaciones del vehículo ...259
Realización de trabajos ...........259
Capó ........................................ 259
Aceite del motor ......................260
Refrigerante del motor .............261
Líquido de lavado ....................262
Frenos ..................................... 263
Líquido de frenos .....................263
Batería del vehículo .................263
Purga del sistema de combustible diésel ..................265
Sustitución de las escobillas ...265
Sustitución de bombillas ............266
Faros halógenos ......................266
Faros de LED .......................... 268
Luces antiniebla ......................268
Luces traseras ......................... 270
Intermitentes laterales .............275
Luz de la matrícula ..................276Luces interiores .......................276
Iluminación del tablero de instrumentos ........................... 276
Sistema eléctrico .......................276
Fusibles ................................... 276
Caja de fusibles del compartimento del motor ........ 277
Caja de fusibles del tablero de instrumentos ........................... 280
Herramientas del vehículo .........282
Herramientas ........................... 282
Llantas y neumáticos .................283
Neumáticos de invierno ...........283
Designaciones de los neumáticos ............................. 283
Presión de los neumáticos ......283
Sistema de control de presión de los neumáticos .......................285
Profundidad del dibujo .............287
Cambio del tamaño de neumáticos y llantas ...............288
Tapacubos ............................... 288
Cadenas para nieve ................289
Juego de reparación de neumáticos ............................. 289
Cambio de ruedas ...................294
Rueda de repuesto ..................297
Arranque con cables ..................299Remolcado ................................. 301
Remolcado del vehículo ..........301
Remolcado de otro vehículo ....302
Cuidado del aspecto ..................303
Cuidado exterior ......................303
Cuidado interior .......................305

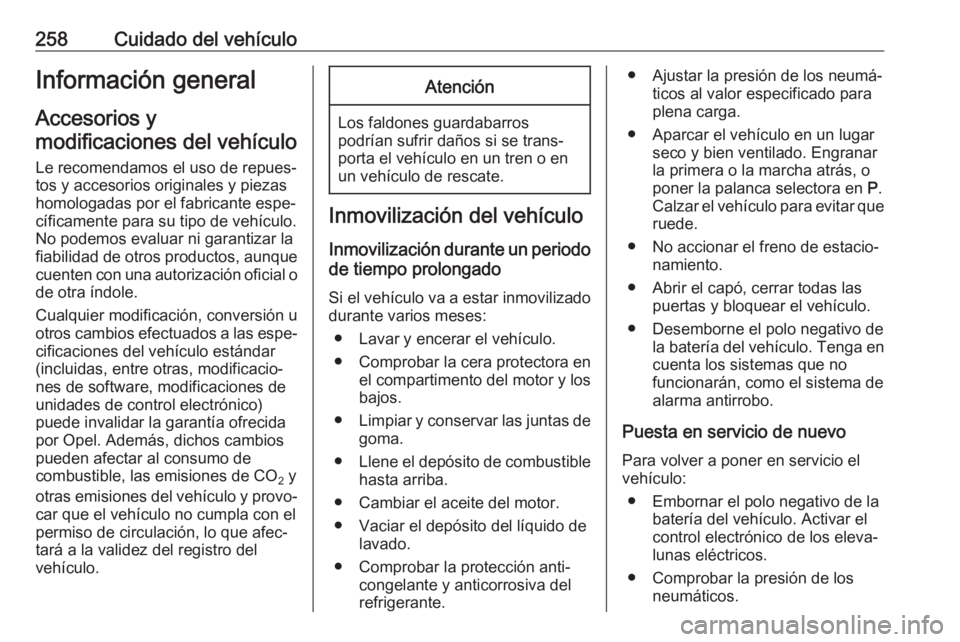

258Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar al consumo de
combustible, las emisiones de CO 2 y
otras emisiones del vehículo y provo‐
car que el vehículo no cumpla con el
permiso de circulación, lo que afec‐
tará a la validez del registro del
vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o poner la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta los sistemas que no
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.
