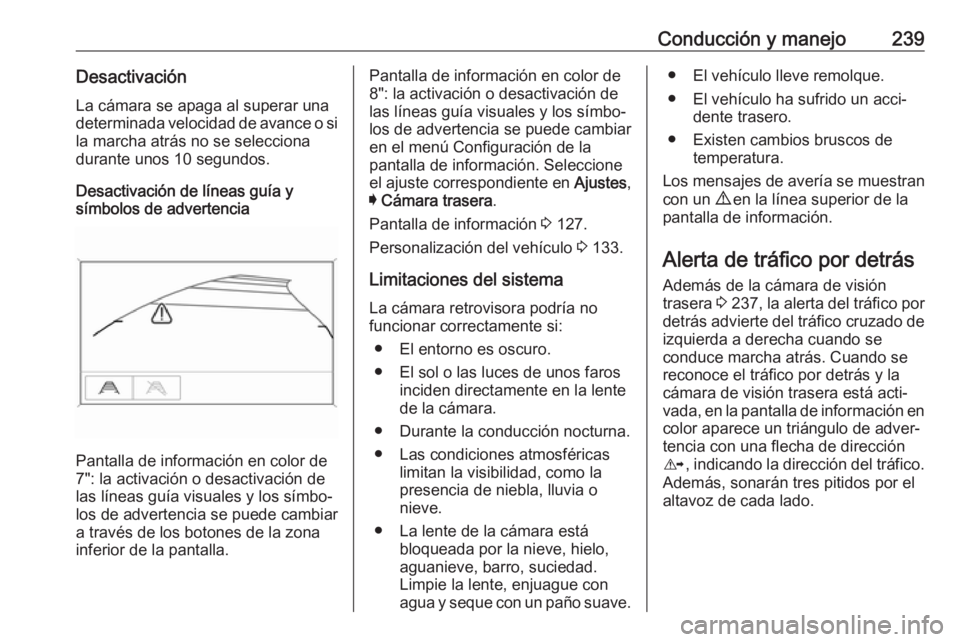

Conducción y manejo239DesactivaciónLa cámara se apaga al superar una
determinada velocidad de avance o si
la marcha atrás no se selecciona
durante unos 10 segundos.
Desactivación de líneas guía y
símbolos de advertencia
Pantalla de información en color de
7": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
a través de los botones de la zona
inferior de la pantalla.
Pantalla de información en color de
8": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
en el menú Configuración de la
pantalla de información. Seleccione
el ajuste correspondiente en Ajustes,
I Cámara trasera .
Pantalla de información 3 127.
Personalización del vehículo 3 133.
Limitaciones del sistema
La cámara retrovisora podría no
funcionar correctamente si:
● El entorno es oscuro.
● El sol o las luces de unos faros inciden directamente en la lente
de la cámara.
● Durante la conducción nocturna.
● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● La lente de la cámara está bloqueada por la nieve, hielo,
aguanieve, barro, suciedad.
Limpie la lente, enjuague con
agua y seque con un paño suave.● El vehículo lleve remolque.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de temperatura.
Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
Alerta de tráfico por detrás Además de la cámara de visión
trasera 3 237 , la alerta del tráfico por
detrás advierte del tráfico cruzado de izquierda a derecha cuando se
conduce marcha atrás. Cuando se reconoce el tráfico por detrás y la
cámara de visión trasera está acti‐
vada, en la pantalla de información en
color aparece un triángulo de adver‐
tencia con una flecha de dirección
K , indicando la dirección del tráfico.
Además, sonarán tres pitidos por el
altavoz de cada lado.

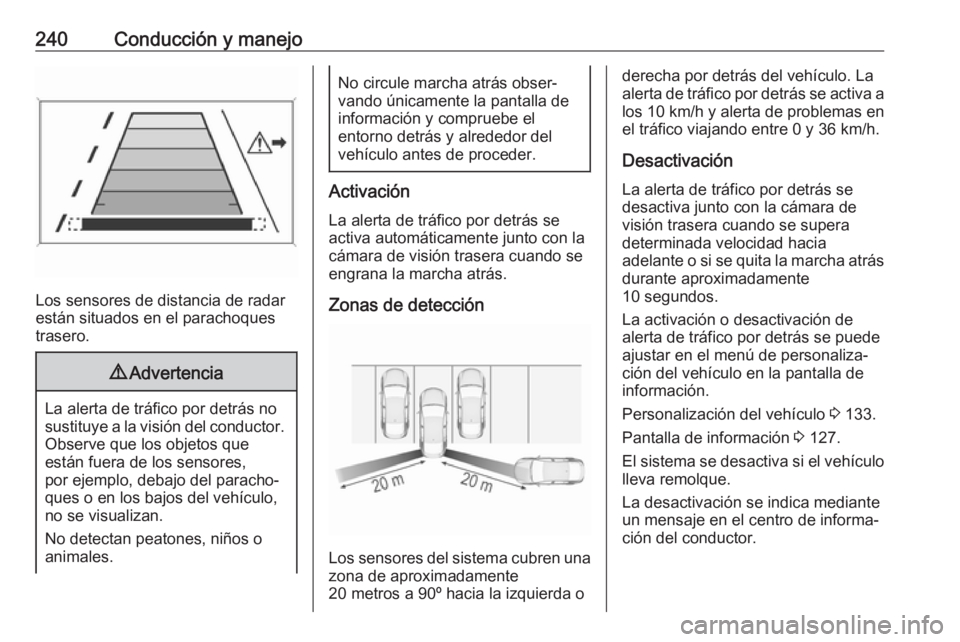

240Conducción y manejo
Los sensores de distancia de radar
están situados en el parachoques
trasero.
9 Advertencia
La alerta de tráfico por detrás no
sustituye a la visión del conductor. Observe que los objetos que
están fuera de los sensores,
por ejemplo, debajo del paracho‐
ques o en los bajos del vehículo,
no se visualizan.
No detectan peatones, niños o
animales.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe el
entorno detrás y alrededor del
vehículo antes de proceder.
Activación
La alerta de tráfico por detrás se
activa automáticamente junto con la
cámara de visión trasera cuando se
engrana la marcha atrás.
Zonas de detección
Los sensores del sistema cubren una
zona de aproximadamente
20 metros a 90º hacia la izquierda o
derecha por detrás del vehículo. La
alerta de tráfico por detrás se activa a
los 10 km/h y alerta de problemas en el tráfico viajando entre 0 y 36 km/h.
Desactivación
La alerta de tráfico por detrás se
desactiva junto con la cámara de
visión trasera cuando se supera
determinada velocidad hacia
adelante o si se quita la marcha atrás durante aproximadamente
10 segundos.
La activación o desactivación de
alerta de tráfico por detrás se puede
ajustar en el menú de personaliza‐
ción del vehículo en la pantalla de
información.
Personalización del vehículo 3 133.
Pantalla de información 3 127.
El sistema se desactiva si el vehículo
lleva remolque.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.

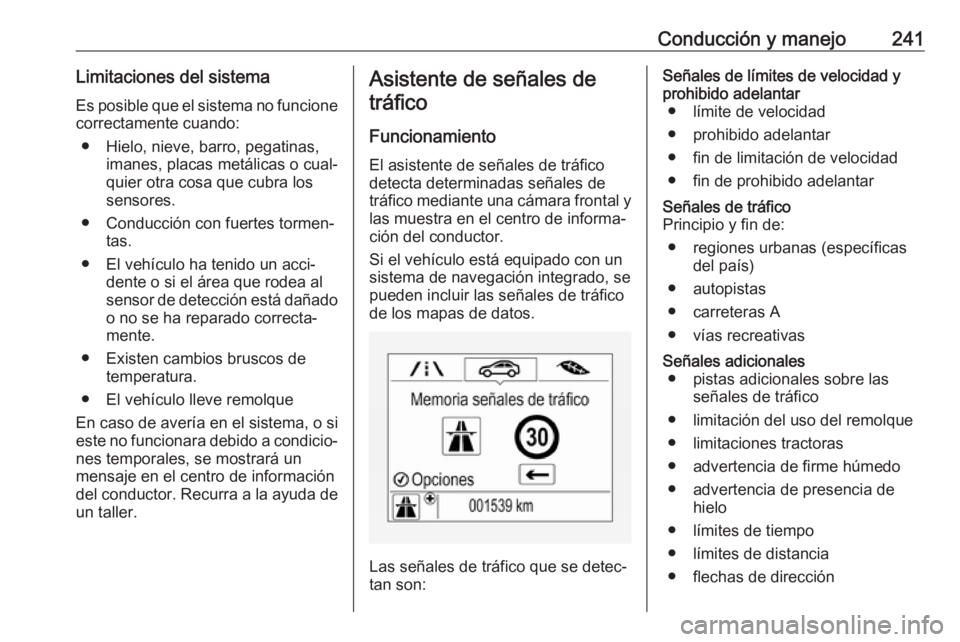

Conducción y manejo241Limitaciones del sistemaEs posible que el sistema no funcione
correctamente cuando:
● Hielo, nieve, barro, pegatinas, imanes, placas metálicas o cual‐
quier otra cosa que cubra los
sensores.
● Conducción con fuertes tormen‐ tas.
● El vehículo ha tenido un acci‐ dente o si el área que rodea al
sensor de detección está dañado o no se ha reparado correcta‐
mente.
● Existen cambios bruscos de temperatura.
● El vehículo lleve remolque
En caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, se mostrará un
mensaje en el centro de información
del conductor. Recurra a la ayuda de
un taller.Asistente de señales de
tráfico
Funcionamiento
El asistente de señales de tráfico
detecta determinadas señales de
tráfico mediante una cámara frontal y las muestra en el centro de informa‐
ción del conductor.
Si el vehículo está equipado con un
sistema de navegación integrado, se pueden incluir las señales de tráfico
de los mapas de datos.
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● regiones urbanas (específicas del país)
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las señales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo
● advertencia de presencia de hielo
● límites de tiempo
● límites de distancia
● flechas de dirección

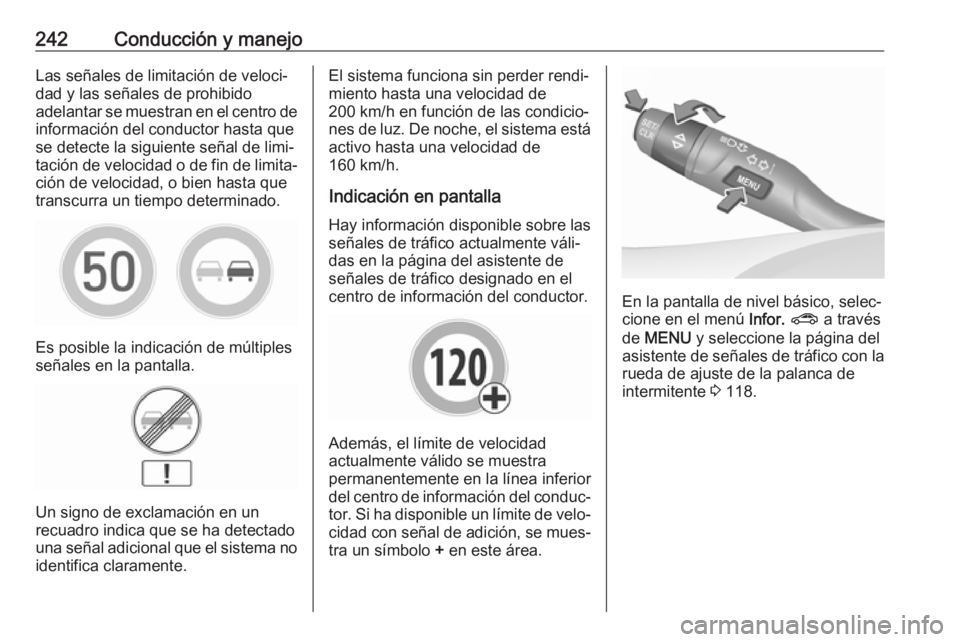

242Conducción y manejoLas señales de limitación de veloci‐
dad y las señales de prohibido
adelantar se muestran en el centro de información del conductor hasta que
se detecte la siguiente señal de limi‐
tación de velocidad o de fin de limita‐
ción de velocidad, o bien hasta que
transcurra un tiempo determinado.
Es posible la indicación de múltiples
señales en la pantalla.
Un signo de exclamación en un
recuadro indica que se ha detectado
una señal adicional que el sistema no identifica claramente.
El sistema funciona sin perder rendi‐
miento hasta una velocidad de
200 km/h en función de las condicio‐
nes de luz. De noche, el sistema está
activo hasta una velocidad de
160 km/h.
Indicación en pantalla
Hay información disponible sobre las
señales de tráfico actualmente váli‐ das en la página del asistente de
señales de tráfico designado en el
centro de información del conductor.
Además, el límite de velocidad
actualmente válido se muestra
permanentemente en la línea inferior
del centro de información del conduc‐
tor. Si ha disponible un límite de velo‐
cidad con señal de adición, se mues‐
tra un símbolo + en este área.
En la pantalla de nivel básico, selec‐
cione en el menú Infor. ? a través
de MENU y seleccione la página del
asistente de señales de tráfico con la rueda de ajuste de la palanca de
intermitente 3 118.

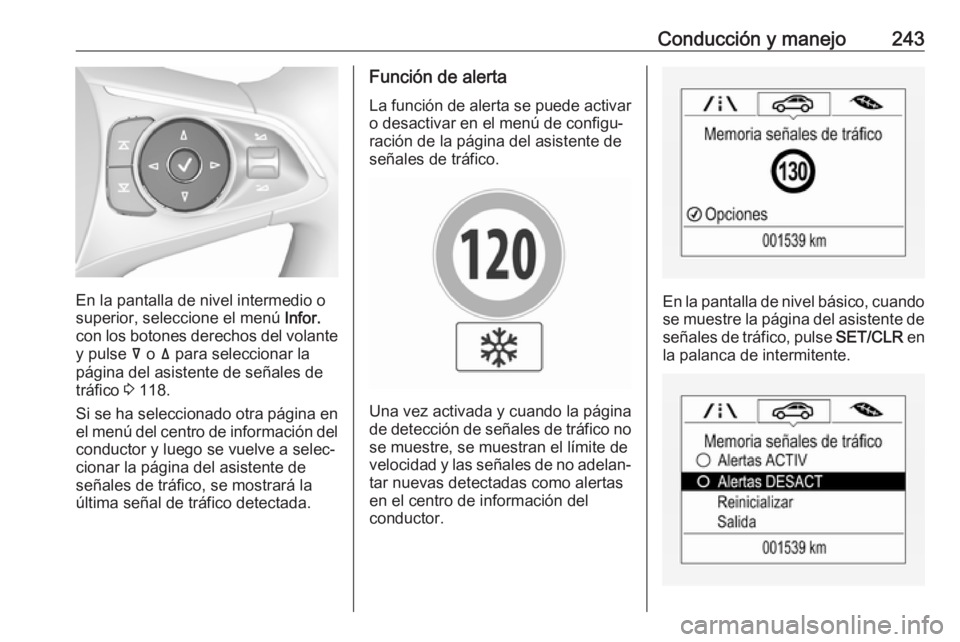

Conducción y manejo243
En la pantalla de nivel intermedio o
superior, seleccione el menú Infor.
con los botones derechos del volante
y pulse å o ä para seleccionar la
página del asistente de señales de
tráfico 3 118.
Si se ha seleccionado otra página en el menú del centro de información del
conductor y luego se vuelve a selec‐
cionar la página del asistente de
señales de tráfico, se mostrará la
última señal de tráfico detectada.
Función de alerta
La función de alerta se puede activar o desactivar en el menú de configu‐
ración de la página del asistente de
señales de tráfico.
Una vez activada y cuando la página
de detección de señales de tráfico no se muestre, se muestran el límite de
velocidad y las señales de no adelan‐ tar nuevas detectadas como alertas
en el centro de información del
conductor.
En la pantalla de nivel básico, cuando
se muestre la página del asistente de
señales de tráfico, pulse SET/CLR en
la palanca de intermitente.

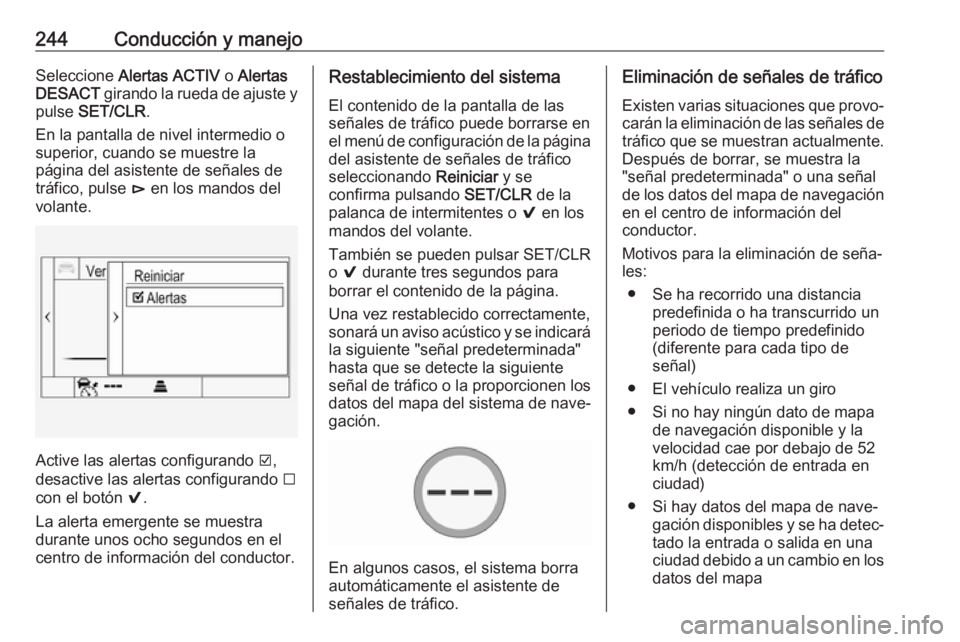

244Conducción y manejoSeleccione Alertas ACTIV o Alertas
DESACT girando la rueda de ajuste y
pulse SET/CLR .
En la pantalla de nivel intermedio o
superior, cuando se muestre la
página del asistente de señales de
tráfico, pulse é en los mandos del
volante.
Active las alertas configurando J,
desactive las alertas configurando I
con el botón 9.
La alerta emergente se muestra durante unos ocho segundos en el
centro de información del conductor.
Restablecimiento del sistema
El contenido de la pantalla de las
señales de tráfico puede borrarse en
el menú de configuración de la página del asistente de señales de tráfico
seleccionando Reiniciar y se
confirma pulsando SET/CLR de la
palanca de intermitentes o 9 en los
mandos del volante.
También se pueden pulsar SET/CLR
o 9 durante tres segundos para
borrar el contenido de la página.
Una vez restablecido correctamente,
sonará un aviso acústico y se indicará
la siguiente "señal predeterminada"
hasta que se detecte la siguiente
señal de tráfico o la proporcionen los
datos del mapa del sistema de nave‐
gación.
En algunos casos, el sistema borra
automáticamente el asistente de
señales de tráfico.
Eliminación de señales de tráfico
Existen varias situaciones que provo‐
carán la eliminación de las señales de tráfico que se muestran actualmente.
Después de borrar, se muestra la
"señal predeterminada" o una señal
de los datos del mapa de navegación
en el centro de información del
conductor.
Motivos para la eliminación de seña‐
les:
● Se ha recorrido una distancia predefinida o ha transcurrido un
periodo de tiempo predefinido
(diferente para cada tipo de
señal)
● El vehículo realiza un giro
● Si no hay ningún dato de mapa de navegación disponible y la
velocidad cae por debajo de 52
km/h (detección de entrada en
ciudad)
● Si hay datos del mapa de nave‐ gación disponibles y se ha detec‐tado la entrada o salida en una
ciudad debido a un cambio en los
datos del mapa

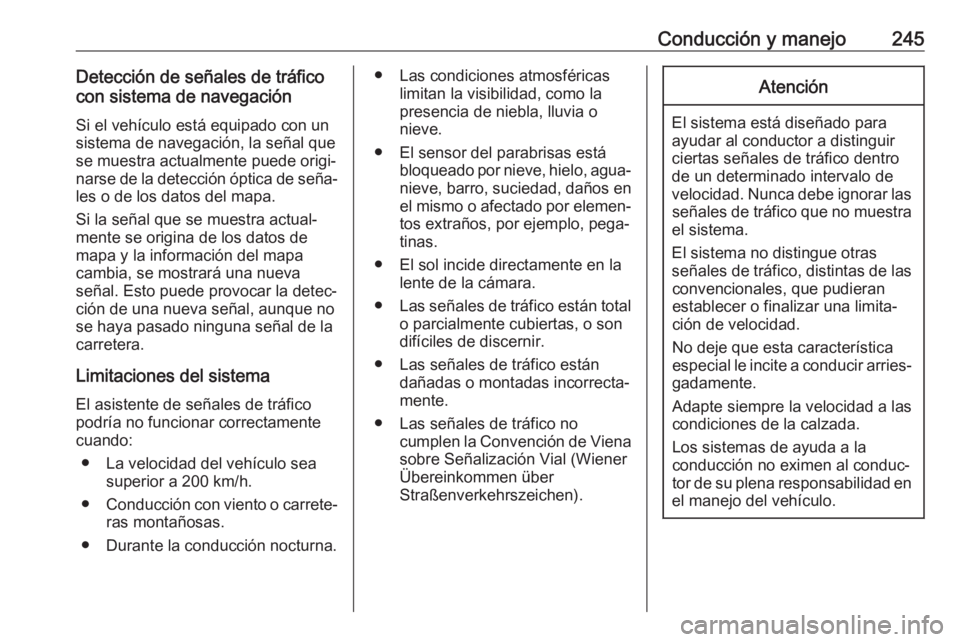

Conducción y manejo245Detección de señales de tráfico
con sistema de navegación
Si el vehículo está equipado con un
sistema de navegación, la señal que
se muestra actualmente puede origi‐
narse de la detección óptica de seña‐
les o de los datos del mapa.
Si la señal que se muestra actual‐
mente se origina de los datos de
mapa y la información del mapa
cambia, se mostrará una nueva
señal. Esto puede provocar la detec‐ ción de una nueva señal, aunque nose haya pasado ninguna señal de la
carretera.
Limitaciones del sistema El asistente de señales de tráfico
podría no funcionar correctamente
cuando:
● La velocidad del vehículo sea superior a 200 km/h.
● Conducción con viento o carrete‐
ras montañosas.
● Durante la conducción nocturna.● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐nieve, barro, suciedad, daños en
el mismo o afectado por elemen‐ tos extraños, por ejemplo, pega‐
tinas.
● El sol incide directamente en la lente de la cámara.
● Las señales de tráfico están total
o parcialmente cubiertas, o son
difíciles de discernir.
● Las señales de tráfico están dañadas o montadas incorrecta‐
mente.
● Las señales de tráfico no cumplen la Convención de Viena
sobre Señalización Vial (Wiener
Übereinkommen über
Straßenverkehrszeichen).Atención
El sistema está diseñado para
ayudar al conductor a distinguir
ciertas señales de tráfico dentro de un determinado intervalo de
velocidad. Nunca debe ignorar las señales de tráfico que no muestra
el sistema.
El sistema no distingue otras
señales de tráfico, distintas de las convencionales, que pudieran
establecer o finalizar una limita‐ ción de velocidad.
No deje que esta característica
especial le incite a conducir arries‐
gadamente.
Adapte siempre la velocidad a las
condiciones de la calzada.
Los sistemas de ayuda a la
conducción no eximen al conduc‐
tor de su plena responsabilidad en
el manejo del vehículo.

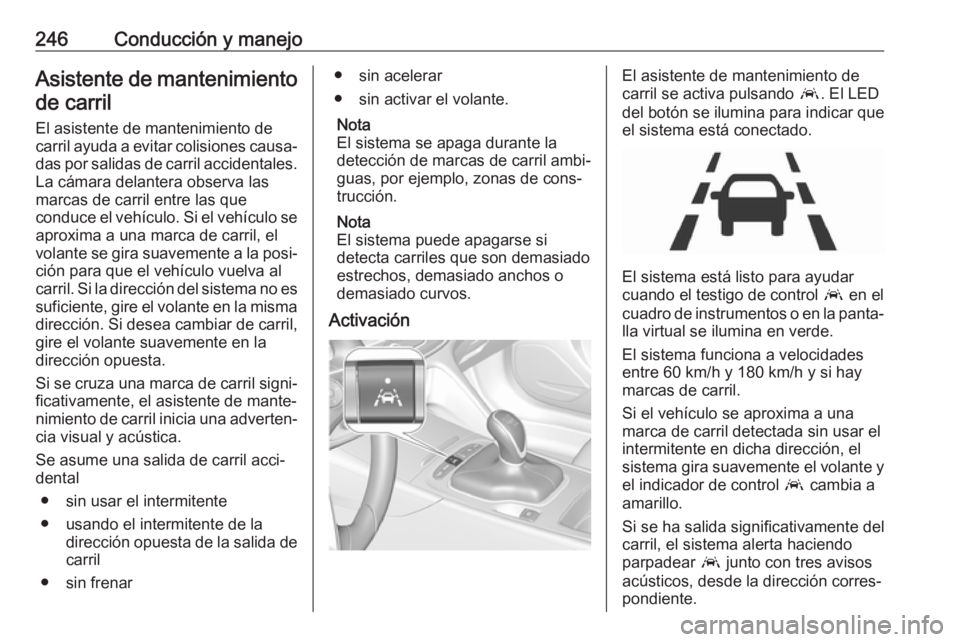

246Conducción y manejoAsistente de mantenimientode carril
El asistente de mantenimiento de
carril ayuda a evitar colisiones causa‐
das por salidas de carril accidentales.
La cámara delantera observa las
marcas de carril entre las que
conduce el vehículo. Si el vehículo se aproxima a una marca de carril, el
volante se gira suavemente a la posi‐
ción para que el vehículo vuelva al
carril. Si la dirección del sistema no es suficiente, gire el volante en la misma
dirección. Si desea cambiar de carril,
gire el volante suavemente en la
dirección opuesta.
Si se cruza una marca de carril signi‐ ficativamente, el asistente de mante‐
nimiento de carril inicia una adverten‐ cia visual y acústica.
Se asume una salida de carril acci‐
dental
● sin usar el intermitente
● usando el intermitente de la dirección opuesta de la salida decarril
● sin frenar● sin acelerar
● sin activar el volante.
Nota
El sistema se apaga durante la
detección de marcas de carril ambi‐
guas, por ejemplo, zonas de cons‐
trucción.
Nota
El sistema puede apagarse si
detecta carriles que son demasiado
estrechos, demasiado anchos o
demasiado curvos.
ActivaciónEl asistente de mantenimiento de
carril se activa pulsando a. El LED
del botón se ilumina para indicar que
el sistema está conectado.
El sistema está listo para ayudar
cuando el testigo de control a en el
cuadro de instrumentos o en la panta‐ lla virtual se ilumina en verde.
El sistema funciona a velocidades
entre 60 km/h y 180 km/h y si hay
marcas de carril.
Si el vehículo se aproxima a una marca de carril detectada sin usar el
intermitente en dicha dirección, el
sistema gira suavemente el volante y el indicador de control a cambia a
amarillo.
Si se ha salida significativamente del
carril, el sistema alerta haciendo
parpadear a junto con tres avisos
acústicos, desde la dirección corres‐
pondiente.

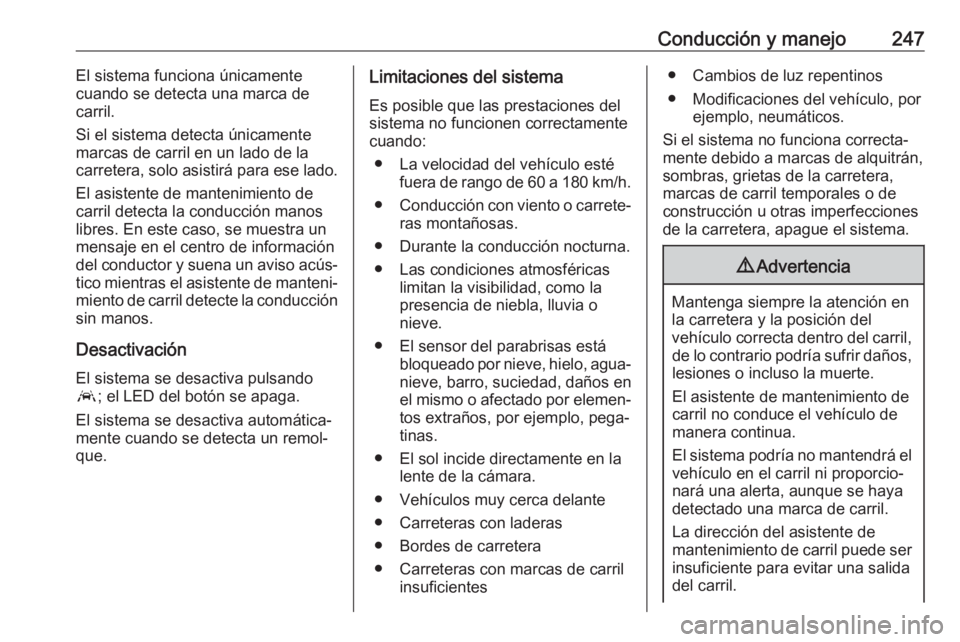

Conducción y manejo247El sistema funciona únicamente
cuando se detecta una marca de carril.
Si el sistema detecta únicamente marcas de carril en un lado de la
carretera, solo asistirá para ese lado.
El asistente de mantenimiento de
carril detecta la conducción manos
libres. En este caso, se muestra un
mensaje en el centro de información
del conductor y suena un aviso acús‐ tico mientras el asistente de manteni‐ miento de carril detecte la conducción
sin manos.
Desactivación El sistema se desactiva pulsando
a ; el LED del botón se apaga.
El sistema se desactiva automática‐
mente cuando se detecta un remol‐ que.Limitaciones del sistema
Es posible que las prestaciones del
sistema no funcionen correctamente
cuando:
● La velocidad del vehículo esté fuera de rango de 60 a 180 km/h.
● Conducción con viento o carrete‐
ras montañosas.
● Durante la conducción nocturna.
● Las condiciones atmosféricas limitan la visibilidad, como la
presencia de niebla, lluvia o
nieve.
● El sensor del parabrisas está bloqueado por nieve, hielo, agua‐
nieve, barro, suciedad, daños en el mismo o afectado por elemen‐
tos extraños, por ejemplo, pega‐
tinas.
● El sol incide directamente en la lente de la cámara.
● Vehículos muy cerca delante
● Carreteras con laderas
● Bordes de carretera
● Carreteras con marcas de carril insuficientes● Cambios de luz repentinos
● Modificaciones del vehículo, por ejemplo, neumáticos.
Si el sistema no funciona correcta‐
mente debido a marcas de alquitrán, sombras, grietas de la carretera,
marcas de carril temporales o de
construcción u otras imperfecciones
de la carretera, apague el sistema.9 Advertencia
Mantenga siempre la atención en
la carretera y la posición del
vehículo correcta dentro del carril, de lo contrario podría sufrir daños,
lesiones o incluso la muerte.
El asistente de mantenimiento de
carril no conduce el vehículo de
manera continua.
El sistema podría no mantendrá el vehículo en el carril ni proporcio‐
nará una alerta, aunque se haya
detectado una marca de carril.
La dirección del asistente de
mantenimiento de carril puede ser
insuficiente para evitar una salida
del carril.

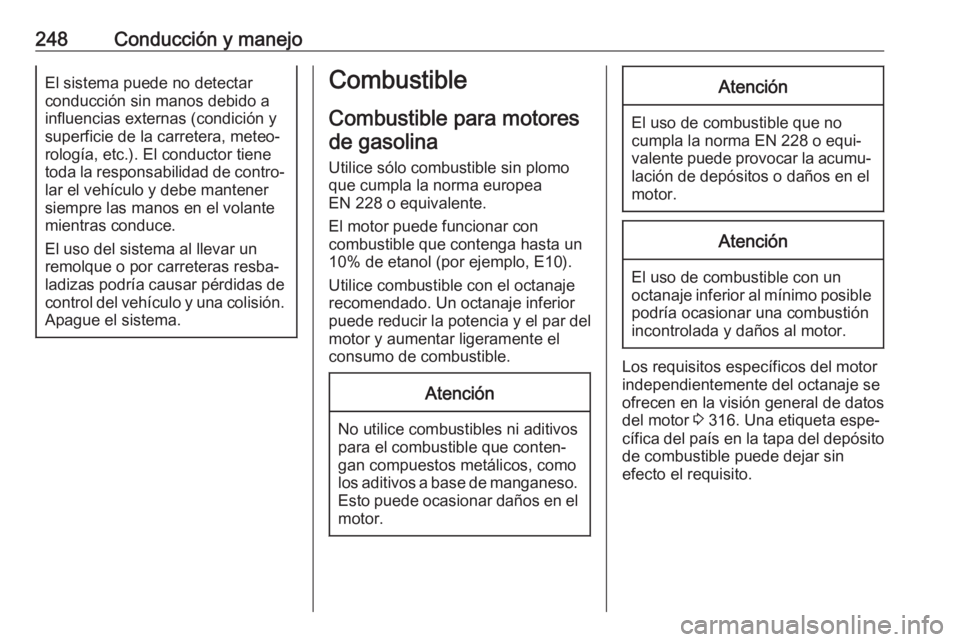

248Conducción y manejoEl sistema puede no detectar
conducción sin manos debido a
influencias externas (condición y superficie de la carretera, meteo‐
rología, etc.). El conductor tiene
toda la responsabilidad de contro‐
lar el vehículo y debe mantener
siempre las manos en el volante
mientras conduce.
El uso del sistema al llevar un
remolque o por carreteras resba‐
ladizas podría causar pérdidas de
control del vehículo y una colisión. Apague el sistema.Combustible
Combustible para motoresde gasolina
Utilice sólo combustible sin plomo
que cumpla la norma europea
EN 228 o equivalente.
El motor puede funcionar con
combustible que contenga hasta un
10% de etanol (por ejemplo, E10).
Utilice combustible con el octanaje
recomendado. Un octanaje inferior
puede reducir la potencia y el par del
motor y aumentar ligeramente el
consumo de combustible.Atención
No utilice combustibles ni aditivos
para el combustible que conten‐
gan compuestos metálicos, como
los aditivos a base de manganeso. Esto puede ocasionar daños en el
motor.
Atención
El uso de combustible que no
cumpla la norma EN 228 o equi‐
valente puede provocar la acumu‐
lación de depósitos o daños en el
motor.
Atención
El uso de combustible con un
octanaje inferior al mínimo posible podría ocasionar una combustión
incontrolada y daños al motor.
Los requisitos específicos del motor
independientemente del octanaje se ofrecen en la visión general de datos
del motor 3 316. Una etiqueta espe‐
cífica del país en la tapa del depósito de combustible puede dejar sin
efecto el requisito.
