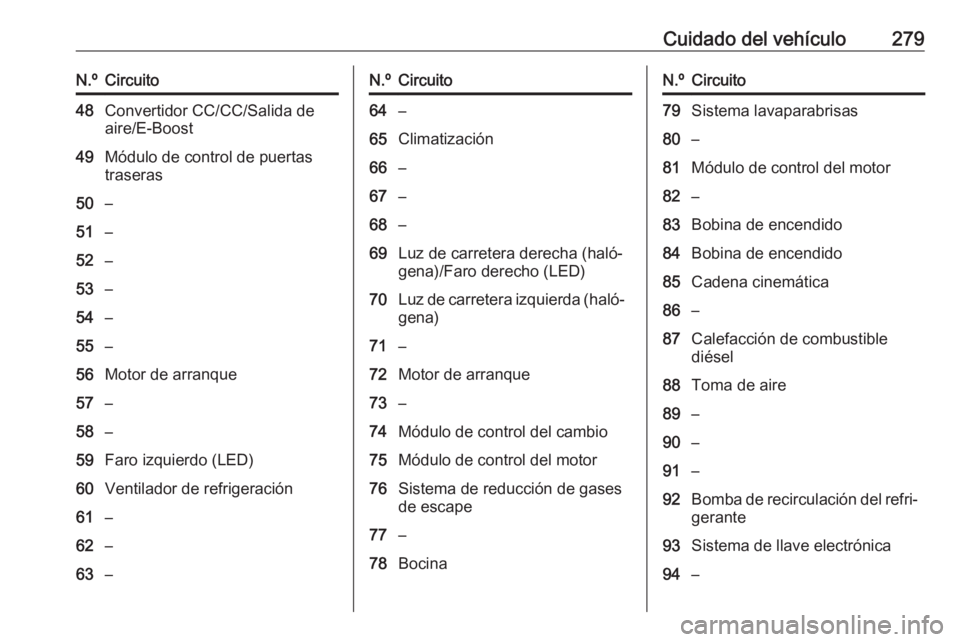

Cuidado del vehículo279N.ºCircuito48Convertidor CC/CC/Salida de
aire/E-Boost49Módulo de control de puertas
traseras50–51–52–53–54–55–56Motor de arranque57–58–59Faro izquierdo (LED)60Ventilador de refrigeración61–62–63–N.ºCircuito64–65Climatización66–67–68–69Luz de carretera derecha (haló‐
gena)/Faro derecho (LED)70Luz de carretera izquierda (haló‐
gena)71–72Motor de arranque73–74Módulo de control del cambio75Módulo de control del motor76Sistema de reducción de gases
de escape77–78BocinaN.ºCircuito79Sistema lavaparabrisas80–81Módulo de control del motor82–83Bobina de encendido84Bobina de encendido85Cadena cinemática86–87Calefacción de combustible
diésel88Toma de aire89–90–91–92Bomba de recirculación del refri‐
gerante93Sistema de llave electrónica94–

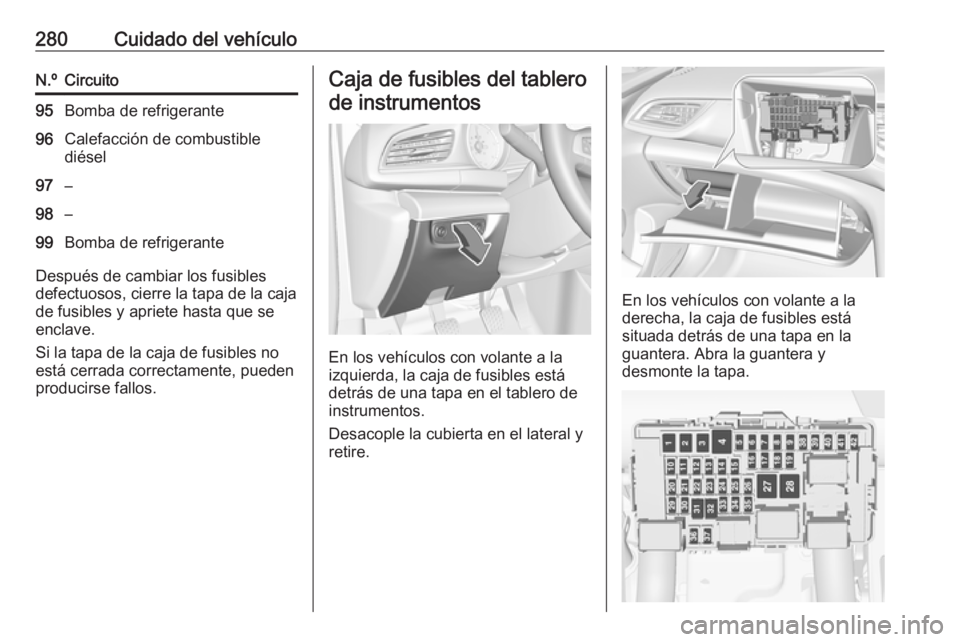

280Cuidado del vehículoN.ºCircuito95Bomba de refrigerante96Calefacción de combustible
diésel97–98–99Bomba de refrigerante
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja
de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
En los vehículos con volante a la
izquierda, la caja de fusibles está detrás de una tapa en el tablero de
instrumentos.
Desacople la cubierta en el lateral y
retire.
En los vehículos con volante a la
derecha, la caja de fusibles está
situada detrás de una tapa en la
guantera. Abra la guantera y
desmonte la tapa.

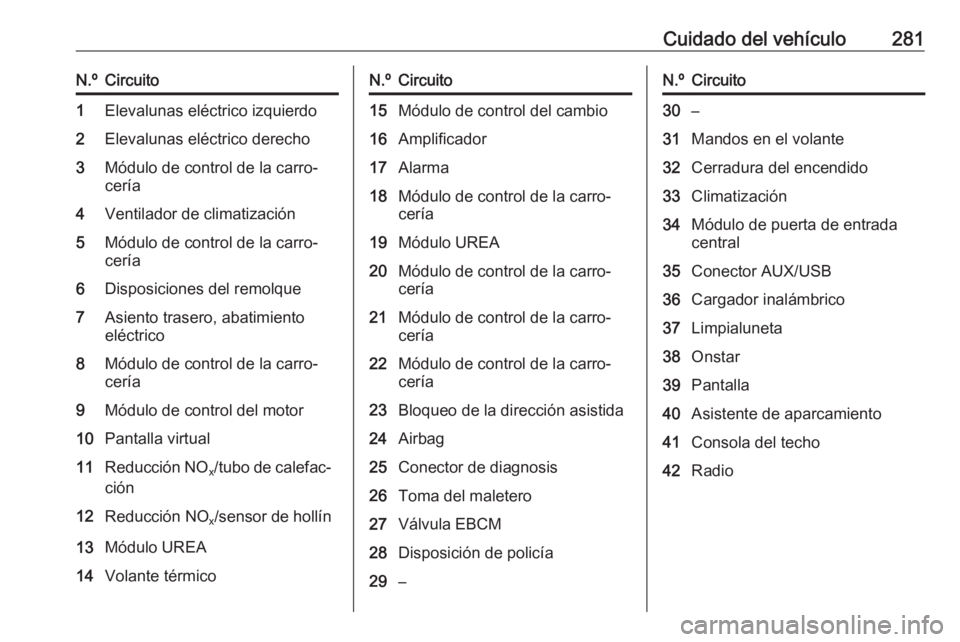

Cuidado del vehículo281N.ºCircuito1Elevalunas eléctrico izquierdo2Elevalunas eléctrico derecho3Módulo de control de la carro‐
cería4Ventilador de climatización5Módulo de control de la carro‐
cería6Disposiciones del remolque7Asiento trasero, abatimiento
eléctrico8Módulo de control de la carro‐
cería9Módulo de control del motor10Pantalla virtual11Reducción NO x/tubo de calefac‐
ción12Reducción NO x/sensor de hollín13Módulo UREA14Volante térmicoN.ºCircuito15Módulo de control del cambio16Amplificador17Alarma18Módulo de control de la carro‐
cería19Módulo UREA20Módulo de control de la carro‐
cería21Módulo de control de la carro‐
cería22Módulo de control de la carro‐
cería23Bloqueo de la dirección asistida24Airbag25Conector de diagnosis26Toma del maletero27Válvula EBCM28Disposición de policía29–N.ºCircuito30–31Mandos en el volante32Cerradura del encendido33Climatización34Módulo de puerta de entrada
central35Conector AUX/USB36Cargador inalámbrico37Limpialuneta38Onstar39Pantalla40Asistente de aparcamiento41Consola del techo42Radio

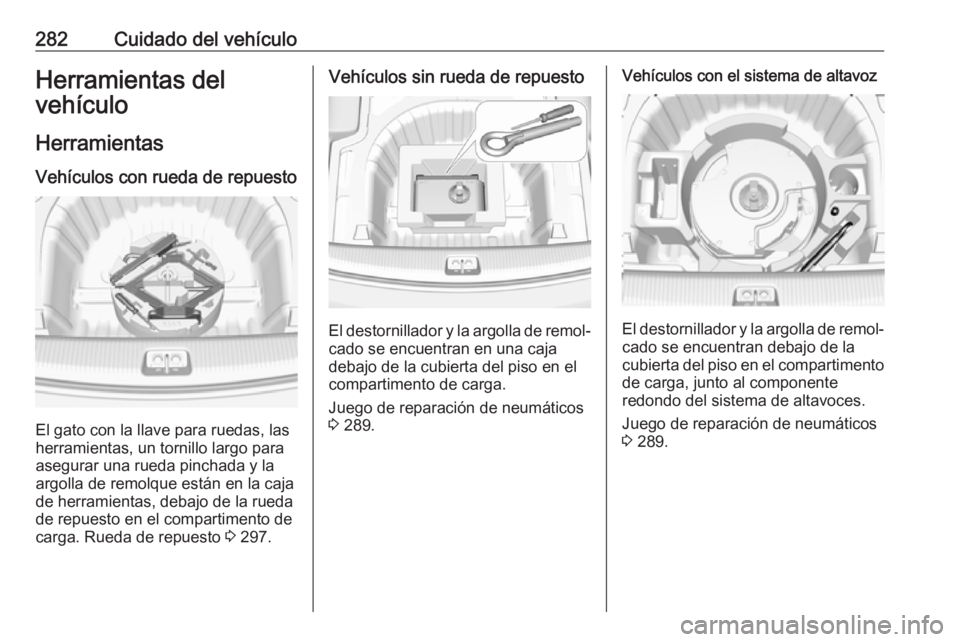

282Cuidado del vehículoHerramientas del
vehículo
Herramientas Vehículos con rueda de repuesto
El gato con la llave para ruedas, las
herramientas, un tornillo largo para
asegurar una rueda pinchada y la
argolla de remolque están en la caja
de herramientas, debajo de la rueda
de repuesto en el compartimento de carga. Rueda de repuesto 3 297.
Vehículos sin rueda de repuesto
El destornillador y la argolla de remol‐
cado se encuentran en una caja
debajo de la cubierta del piso en el
compartimento de carga.
Juego de reparación de neumáticos
3 289.
Vehículos con el sistema de altavoz
El destornillador y la argolla de remol‐
cado se encuentran debajo de la
cubierta del piso en el compartimento
de carga, junto al componente
redondo del sistema de altavoces.
Juego de reparación de neumáticos
3 289.

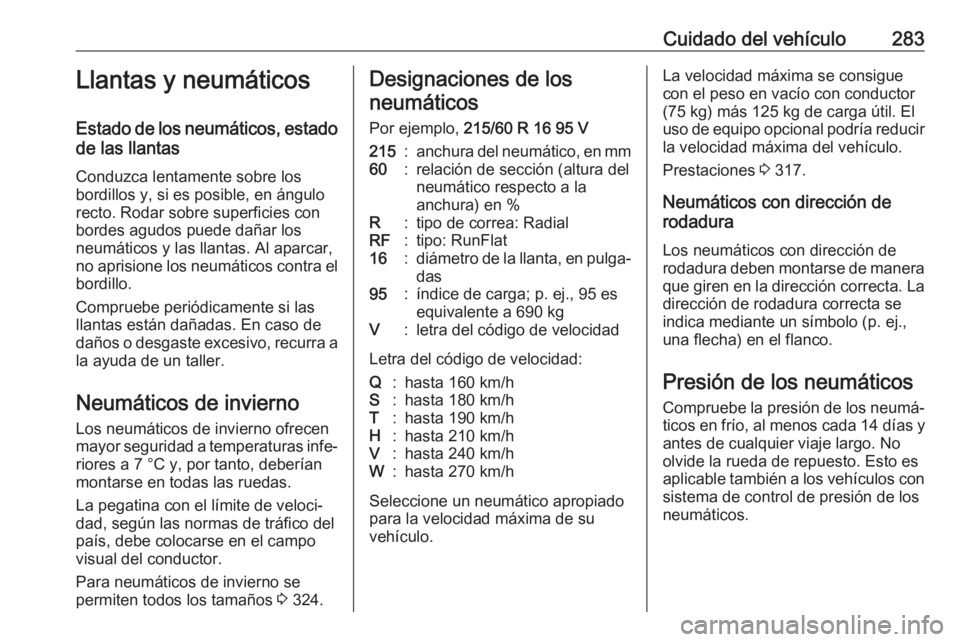

Cuidado del vehículo283Llantas y neumáticos
Estado de los neumáticos, estado de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el bordillo.
Compruebe periódicamente si las llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a
la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Para neumáticos de invierno se
permiten todos los tamaños 3 324.Designaciones de los
neumáticos
Por ejemplo, 215/60 R 16 95 V215:anchura del neumático, en mm60:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐
das95:índice de carga; p. ej., 95 es
equivalente a 690 kgV:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 317.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse de manera
que giren en la dirección correcta. La
dirección de rodadura correcta se
indica mediante un símbolo (p. ej.,
una flecha) en el flanco.
Presión de los neumáticos Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto. Esto es
aplicable también a los vehículos con
sistema de control de presión de los
neumáticos.

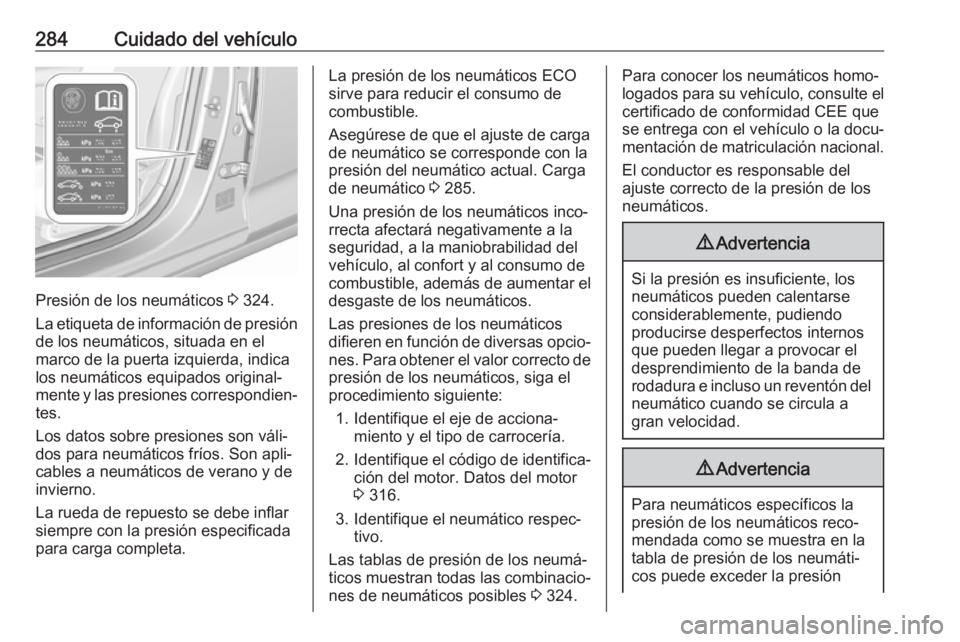

284Cuidado del vehículo
Presión de los neumáticos 3 324.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta izquierda, indica
los neumáticos equipados original‐
mente y las presiones correspondien‐ tes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Asegúrese de que el ajuste de carga
de neumático se corresponde con la
presión del neumático actual. Carga
de neumático 3 285.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos
difieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el eje de acciona‐ miento y el tipo de carrocería.
2. Identifique el código de identifica‐
ción del motor. Datos del motor
3 316.
3. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 324.Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
9 Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión

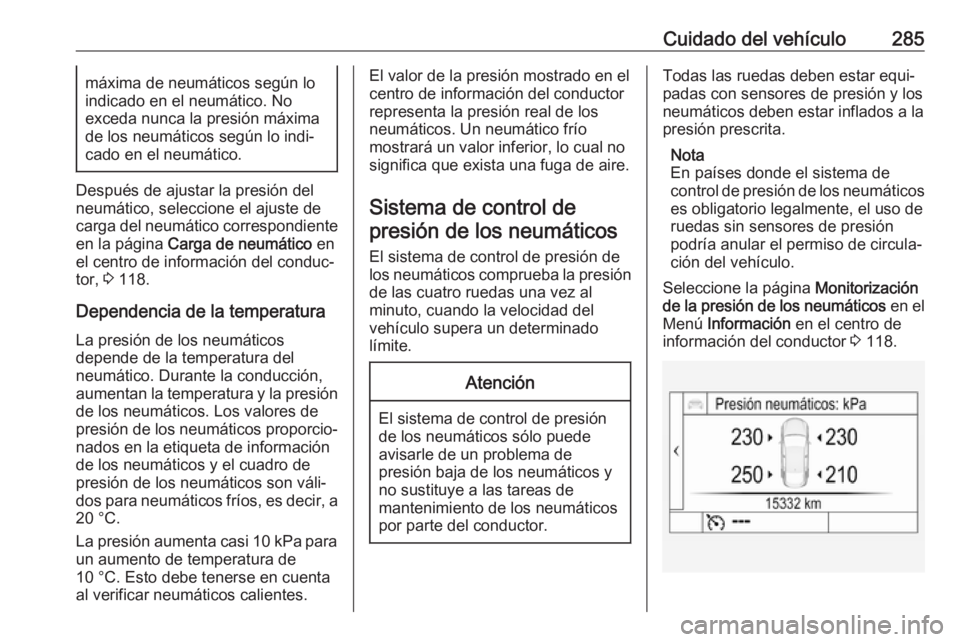

Cuidado del vehículo285máxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.
Después de ajustar la presión del
neumático, seleccione el ajuste de
carga del neumático correspondiente
en la página Carga de neumático en
el centro de información del conduc‐
tor, 3 118.
Dependencia de la temperatura
La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐ nados en la etiqueta de informaciónde los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los
neumáticos. Un neumático frío
mostrará un valor inferior, lo cual no
significa que exista una fuga de aire.
Sistema de control depresión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión
de las cuatro ruedas una vez al
minuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐
padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Seleccione la página Monitorización
de la presión de los neumáticos en el
Menú Información en el centro de
información del conductor 3 118.

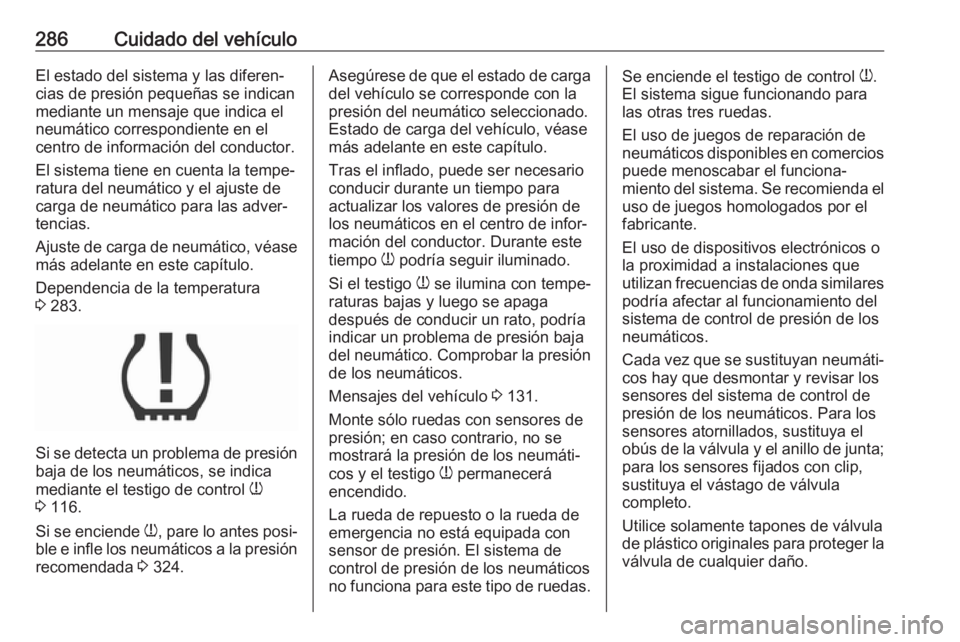

286Cuidado del vehículoEl estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el
centro de información del conductor.
El sistema tiene en cuenta la tempe‐
ratura del neumático y el ajuste de
carga de neumático para las adver‐
tencias.
Ajuste de carga de neumático, véase más adelante en este capítulo.
Dependencia de la temperatura
3 283.
Si se detecta un problema de presión
baja de los neumáticos, se indica
mediante el testigo de control w
3 116.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 324.
Asegúrese de que el estado de carga
del vehículo se corresponde con la
presión del neumático seleccionado.
Estado de carga del vehículo, véase
más adelante en este capítulo.
Tras el inflado, puede ser necesario
conducir durante un tiempo para
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo w podría seguir iluminado.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja
del neumático. Comprobar la presión de los neumáticos.
Mensajes del vehículo 3 131.
Monte sólo ruedas con sensores de presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de
control de presión de los neumáticos
no funciona para este tipo de ruedas.Se enciende el testigo de control w.
El sistema sigue funcionando para
las otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el
fabricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. Para los
sensores atornillados, sustituya el
obús de la válvula y el anillo de junta;
para los sensores fijados con clip,
sustituya el vástago de válvula
completo.
Utilice solamente tapones de válvula
de plástico originales para proteger la válvula de cualquier daño.

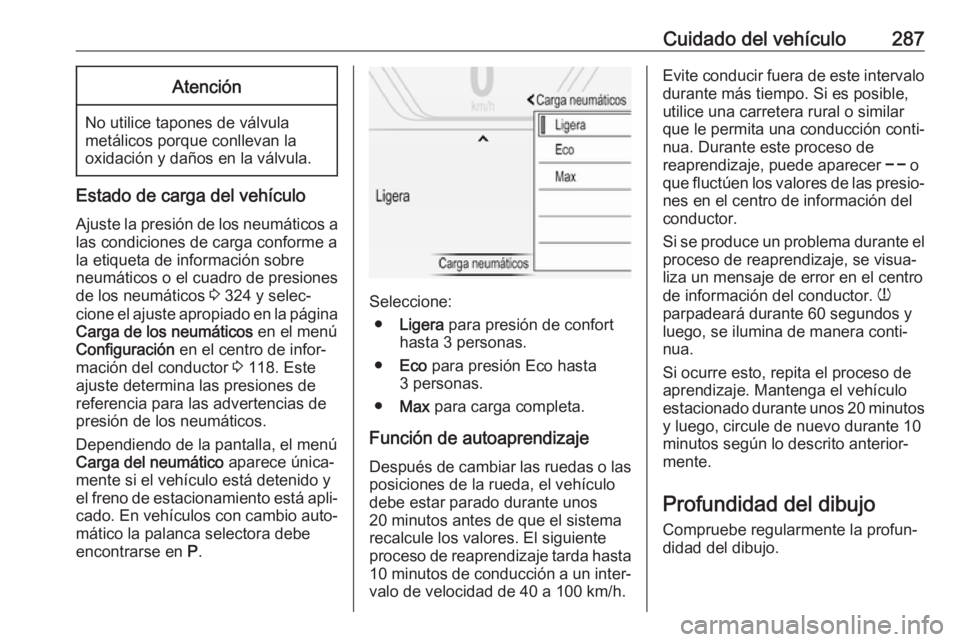

Cuidado del vehículo287Atención
No utilice tapones de válvula
metálicos porque conllevan la
oxidación y daños en la válvula.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neumáticos o el cuadro de presiones
de los neumáticos 3 324 y selec‐
cione el ajuste apropiado en la página Carga de los neumáticos en el menú
Configuración en el centro de infor‐
mación del conductor 3 118. Este
ajuste determina las presiones de referencia para las advertencias de
presión de los neumáticos.
Dependiendo de la pantalla, el menú
Carga del neumático aparece única‐
mente si el vehículo está detenido y
el freno de estacionamiento está apli‐
cado. En vehículos con cambio auto‐
mático la palanca selectora debe
encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas.
● Eco para presión Eco hasta
3 personas.
● Max para carga completa.
Función de autoaprendizaje Después de cambiar las ruedas o las
posiciones de la rueda, el vehículo
debe estar parado durante unos
20 minutos antes de que el sistema
recalcule los valores. El siguiente
proceso de reaprendizaje tarda hasta 10 minutos de conducción a un inter‐
valo de velocidad de 40 a 100 km/h.
Evite conducir fuera de este intervalo durante más tiempo. Si es posible,
utilice una carretera rural o similar
que le permita una conducción conti‐
nua. Durante este proceso de
reaprendizaje, puede aparecer $ o
que fluctúen los valores de las presio‐
nes en el centro de información del
conductor.
Si se produce un problema durante el
proceso de reaprendizaje, se visua‐
liza un mensaje de error en el centro
de información del conductor. w
parpadeará durante 60 segundos y luego, se ilumina de manera conti‐
nua.
Si ocurre esto, repita el proceso de
aprendizaje. Mantenga el vehículo
estacionado durante unos 20 minutos y luego, circule de nuevo durante 10minutos según lo descrito anterior‐
mente.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.

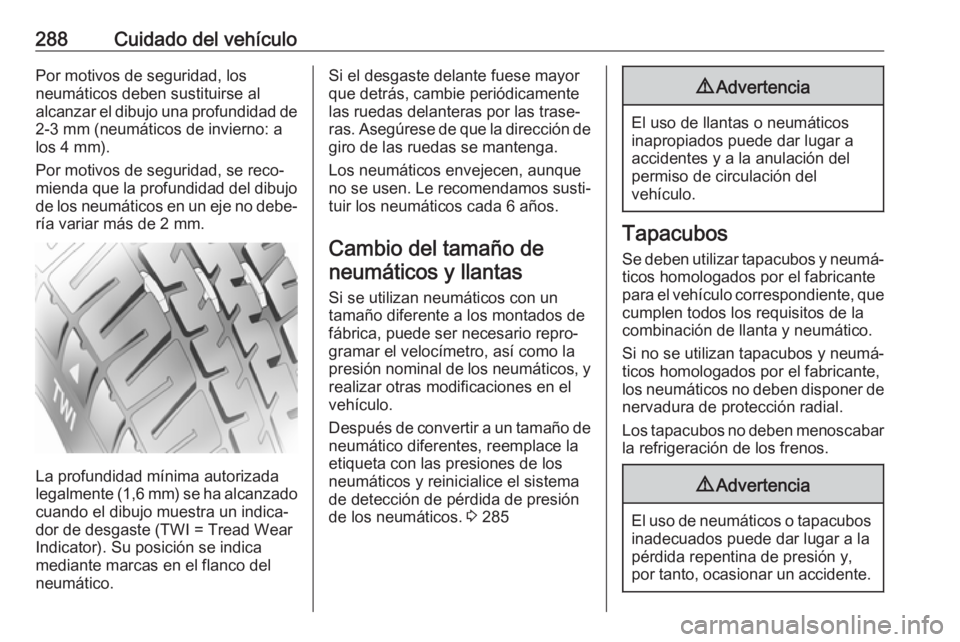

288Cuidado del vehículoPor motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de
2-3 mm (neumáticos de invierno: a
los 4 mm).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo de los neumáticos en un eje no debe‐
ría variar más de 2 mm.
La profundidad mínima autorizada
legalmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica
mediante marcas en el flanco del
neumático.
Si el desgaste delante fuese mayor
que detrás, cambie periódicamente
las ruedas delanteras por las trase‐
ras. Asegúrese de que la dirección de
giro de las ruedas se mantenga.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐ tuir los neumáticos cada 6 años.
Cambio del tamaño de neumáticos y llantas
Si se utilizan neumáticos con un
tamaño diferente a los montados de
fábrica, puede ser necesario repro‐
gramar el velocímetro, así como la
presión nominal de los neumáticos, y realizar otras modificaciones en el
vehículo.
Después de convertir a un tamaño de
neumático diferentes, reemplace la
etiqueta con las presiones de los
neumáticos y reinicialice el sistema
de detección de pérdida de presión
de los neumáticos. 3 2859 Advertencia
El uso de llantas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación del
vehículo.
Tapacubos
Se deben utilizar tapacubos y neumá‐
ticos homologados por el fabricante
para el vehículo correspondiente, que
cumplen todos los requisitos de la
combinación de llanta y neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.
9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
