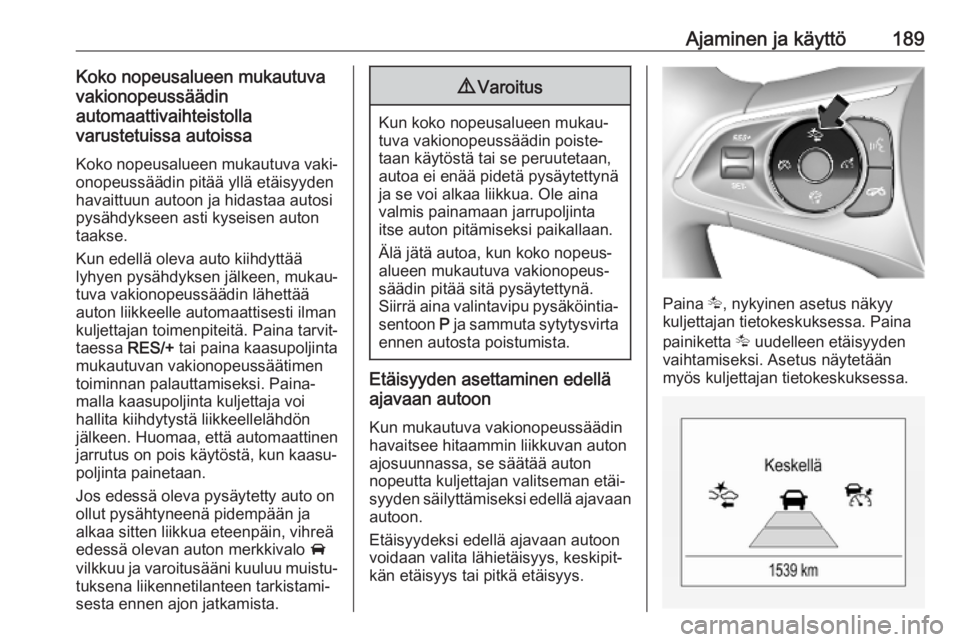

Ajaminen ja käyttö189Koko nopeusalueen mukautuva
vakionopeussäädin
automaattivaihteistolla
varustetuissa autoissa
Koko nopeusalueen mukautuva vaki‐ onopeussäädin pitää yllä etäisyyden
havaittuun autoon ja hidastaa autosi
pysähdykseen asti kyseisen auton
taakse.
Kun edellä oleva auto kiihdyttää
lyhyen pysähdyksen jälkeen, mukau‐
tuva vakionopeussäädin lähettää
auton liikkeelle automaattisesti ilman
kuljettajan toimenpiteitä. Paina tarvit‐
taessa RES/+ tai paina kaasupoljinta
mukautuvan vakionopeussäätimen
toiminnan palauttamiseksi. Paina‐
malla kaasupoljinta kuljettaja voi
hallita kiihdytystä liikkeellelähdön
jälkeen. Huomaa, että automaattinen
jarrutus on pois käytöstä, kun kaasu‐
poljinta painetaan.
Jos edessä oleva pysäytetty auto on
ollut pysähtyneenä pidempään ja
alkaa sitten liikkua eteenpäin, vihreä
edessä olevan auton merkkivalo A
vilkkuu ja varoitusääni kuuluu muistu‐
tuksena liikennetilanteen tarkistami‐
sesta ennen ajon jatkamista.9 Varoitus
Kun koko nopeusalueen mukau‐
tuva vakionopeussäädin poiste‐
taan käytöstä tai se peruutetaan,
autoa ei enää pidetä pysäytettynä
ja se voi alkaa liikkua. Ole aina
valmis painamaan jarrupoljinta
itse auton pitämiseksi paikallaan.
Älä jätä autoa, kun koko nopeus‐
alueen mukautuva vakionopeus‐
säädin pitää sitä pysäytettynä.
Siirrä aina valintavipu pysäköintia‐ sentoon P ja sammuta sytytysvirta
ennen autosta poistumista.
Etäisyyden asettaminen edellä
ajavaan autoon
Kun mukautuva vakionopeussäädinhavaitsee hitaammin liikkuvan auton
ajosuunnassa, se säätää auton
nopeutta kuljettajan valitseman etäi‐
syyden säilyttämiseksi edellä ajavaan
autoon.
Etäisyydeksi edellä ajavaan autoon
voidaan valita lähietäisyys, keskipit‐
kän etäisyys tai pitkä etäisyys.
Paina K, nykyinen asetus näkyy
kuljettajan tietokeskuksessa. Paina
painiketta K uudelleen etäisyyden
vaihtamiseksi. Asetus näytetään
myös kuljettajan tietokeskuksessa.

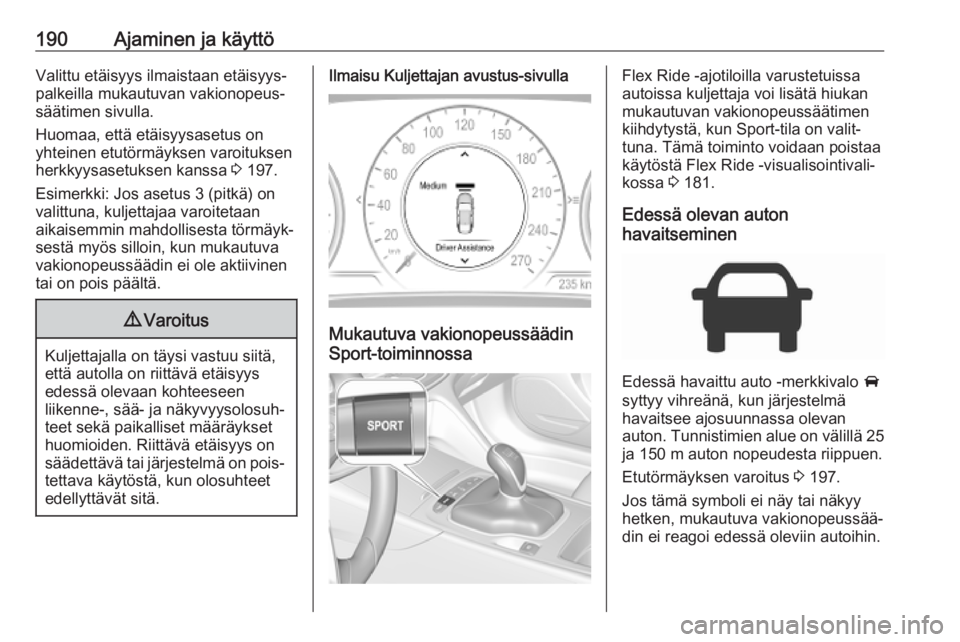

190Ajaminen ja käyttöValittu etäisyys ilmaistaan etäisyys‐
palkeilla mukautuvan vakionopeus‐
säätimen sivulla.
Huomaa, että etäisyysasetus on
yhteinen etutörmäyksen varoituksen
herkkyysasetuksen kanssa 3 197.
Esimerkki: Jos asetus 3 (pitkä) on valittuna, kuljettajaa varoitetaan
aikaisemmin mahdollisesta törmäyk‐
sestä myös silloin, kun mukautuva
vakionopeussäädin ei ole aktiivinen
tai on pois päältä.9 Varoitus
Kuljettajalla on täysi vastuu siitä,
että autolla on riittävä etäisyys
edessä olevaan kohteeseen
liikenne-, sää- ja näkyvyysolosuh‐
teet sekä paikalliset määräykset
huomioiden. Riittävä etäisyys on
säädettävä tai järjestelmä on pois‐ tettava käytöstä, kun olosuhteet
edellyttävät sitä.
Ilmaisu Kuljettajan avustus-sivulla
Mukautuva vakionopeussäädin
Sport-toiminnossa
Flex Ride -ajotiloilla varustetuissa
autoissa kuljettaja voi lisätä hiukan
mukautuvan vakionopeussäätimen
kiihdytystä, kun Sport-tila on valit‐
tuna. Tämä toiminto voidaan poistaa
käytöstä Flex Ride -visualisointivali‐
kossa 3 181.
Edessä olevan auton
havaitseminen
Edessä havaittu auto -merkkivalo A
syttyy vihreänä, kun järjestelmä
havaitsee ajosuunnassa olevan
auton. Tunnistimien alue on välillä 25 ja 150 m auton nopeudesta riippuen.
Etutörmäyksen varoitus 3 197.
Jos tämä symboli ei näy tai näkyy
hetken, mukautuva vakionopeussää‐ din ei reagoi edessä oleviin autoihin.

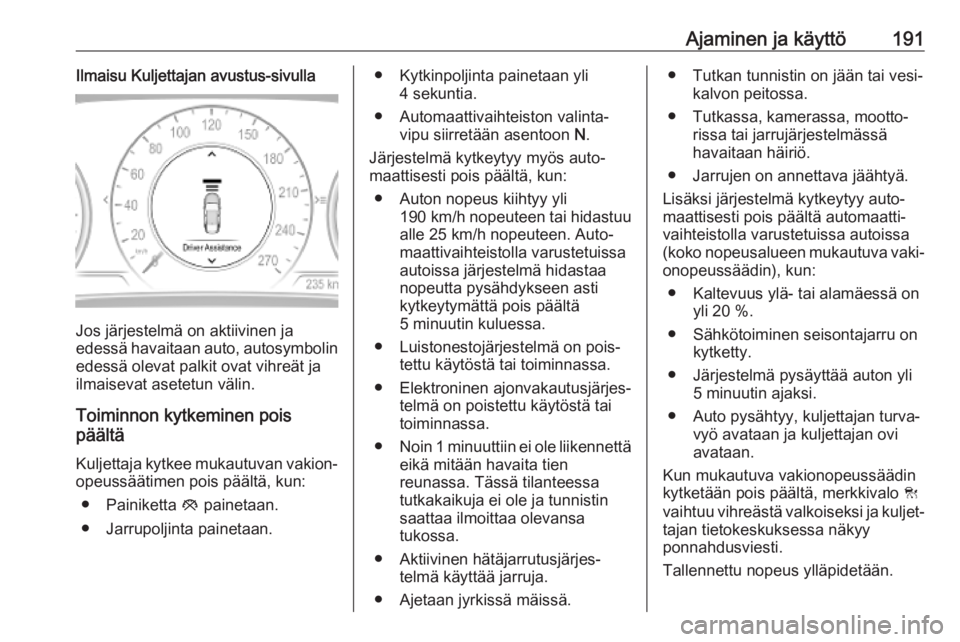

Ajaminen ja käyttö191Ilmaisu Kuljettajan avustus-sivulla
Jos järjestelmä on aktiivinen ja
edessä havaitaan auto, autosymbolin
edessä olevat palkit ovat vihreät ja
ilmaisevat asetetun välin.
Toiminnon kytkeminen pois
päältä
Kuljettaja kytkee mukautuvan vakion‐opeussäätimen pois päältä, kun:
● Painiketta y painetaan.
● Jarrupoljinta painetaan.
● Kytkinpoljinta painetaan yli 4 sekuntia.
● Automaattivaihteiston valinta‐ vipu siirretään asentoon N.
Järjestelmä kytkeytyy myös auto‐
maattisesti pois päältä, kun:
● Auton nopeus kiihtyy yli 190 km/h nopeuteen tai hidastuu
alle 25 km/h nopeuteen. Auto‐ maattivaihteistolla varustetuissa
autoissa järjestelmä hidastaa
nopeutta pysähdykseen asti
kytkeytymättä pois päältä
5 minuutin kuluessa.
● Luistonestojärjestelmä on pois‐ tettu käytöstä tai toiminnassa.
● Elektroninen ajonvakautusjärjes‐ telmä on poistettu käytöstä tai
toiminnassa.
● Noin 1 minuuttiin ei ole liikennettä
eikä mitään havaita tien
reunassa. Tässä tilanteessa
tutkakaikuja ei ole ja tunnistin
saattaa ilmoittaa olevansa
tukossa.
● Aktiivinen hätäjarrutusjärjes‐ telmä käyttää jarruja.
● Ajetaan jyrkissä mäissä.● Tutkan tunnistin on jään tai vesi‐ kalvon peitossa.
● Tutkassa, kamerassa, mootto‐ rissa tai jarrujärjestelmässä
havaitaan häiriö.
● Jarrujen on annettava jäähtyä.
Lisäksi järjestelmä kytkeytyy auto‐ maattisesti pois päältä automaatti‐vaihteistolla varustetuissa autoissa
(koko nopeusalueen mukautuva vaki‐
onopeussäädin), kun:
● Kaltevuus ylä- tai alamäessä on yli 20 %.
● Sähkötoiminen seisontajarru on kytketty.
● Järjestelmä pysäyttää auton yli 5 minuutin ajaksi.
● Auto pysähtyy, kuljettajan turva‐ vyö avataan ja kuljettajan ovi
avataan.
Kun mukautuva vakionopeussäädin
kytketään pois päältä, merkkivalo C
vaihtuu vihreästä valkoiseksi ja kuljet‐ tajan tietokeskuksessa näkyy
ponnahdusviesti.
Tallennettu nopeus ylläpidetään.

192Ajaminen ja käyttö

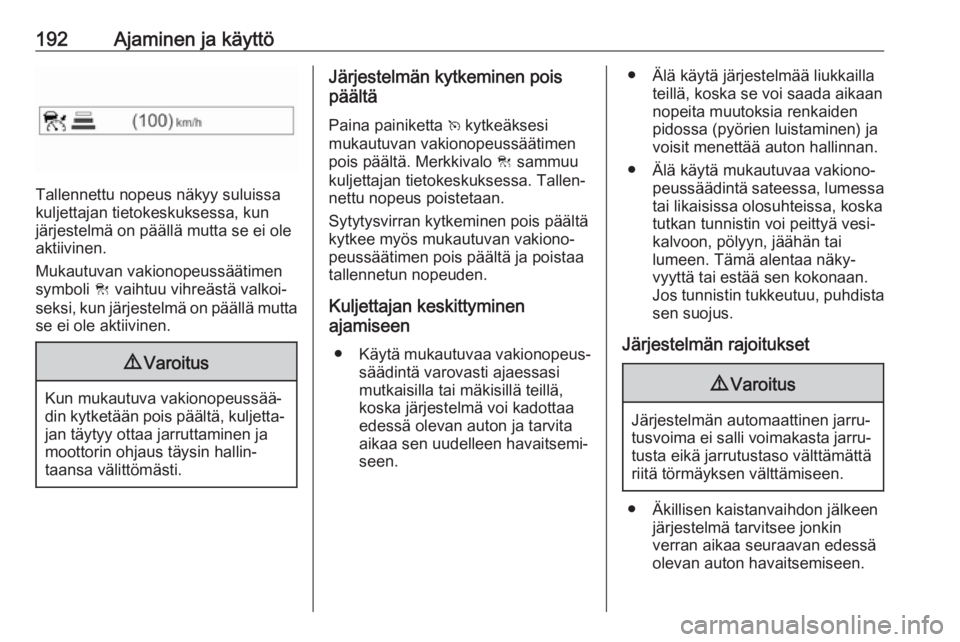

Tallennettu nopeus näkyy suluissa
kuljettajan tietokeskuksessa, kun
järjestelmä on päällä mutta se ei ole
aktiivinen.
Mukautuvan vakionopeussäätimen
symboli C vaihtuu vihreästä valkoi‐
seksi, kun järjestelmä on päällä mutta se ei ole aktiivinen.
9 Varoitus
Kun mukautuva vakionopeussää‐
din kytketään pois päältä, kuljetta‐ jan täytyy ottaa jarruttaminen ja
moottorin ohjaus täysin hallin‐
taansa välittömästi.
Järjestelmän kytkeminen pois
päältä
Paina painiketta v kytkeäksesi
mukautuvan vakionopeussäätimen pois päältä. Merkkivalo C sammuu
kuljettajan tietokeskuksessa. Tallen‐ nettu nopeus poistetaan.
Sytytysvirran kytkeminen pois päältä
kytkee myös mukautuvan vakiono‐
peussäätimen pois päältä ja poistaa
tallennetun nopeuden.
Kuljettajan keskittyminen
ajamiseen
● Käytä mukautuvaa vakionopeus‐
säädintä varovasti ajaessasi
mutkaisilla tai mäkisillä teillä,
koska järjestelmä voi kadottaa
edessä olevan auton ja tarvita
aikaa sen uudelleen havaitsemi‐
seen.● Älä käytä järjestelmää liukkailla teillä, koska se voi saada aikaan
nopeita muutoksia renkaiden
pidossa (pyörien luistaminen) ja
voisit menettää auton hallinnan.
● Älä käytä mukautuvaa vakiono‐ peussäädintä sateessa, lumessa
tai likaisissa olosuhteissa, koska
tutkan tunnistin voi peittyä vesi‐
kalvoon, pölyyn, jäähän tai
lumeen. Tämä alentaa näky‐
vyyttä tai estää sen kokonaan.
Jos tunnistin tukkeutuu, puhdista
sen suojus.
Järjestelmän rajoitukset9 Varoitus
Järjestelmän automaattinen jarru‐
tusvoima ei salli voimakasta jarru‐ tusta eikä jarrutustaso välttämättä
riitä törmäyksen välttämiseen.
● Äkillisen kaistanvaihdon jälkeen järjestelmä tarvitsee jonkin
verran aikaa seuraavan edessä
olevan auton havaitsemiseen.

Ajaminen ja käyttö193Joten uuden auton havaitsemi‐
sen yhteydessä järjestelmä voi
lisätä nopeutta jarruttamisen sijaan.
● Mukautuva vakionopeussäädin ei huomioi vastaantulevaa liiken‐
nettä.
● Mukautuva vakionopeussäädin ei ota jalankulkijoita ja eläimiä
huomioon jarrutuksissa ja liik‐
keellelähdöissä.
● Mukautuva vakionopeussäädin ottaa pysähtyneet autot huomi‐oon ainoastaan alhaisella nopeu‐
della.
● Älä käytä mukautuvaa vakiono‐ peussäädintä vetäessäsi perä‐
vaunua.
● Älä käytä mukautuvaa vakiono‐ peussäädintä kaltevuudeltaan yli

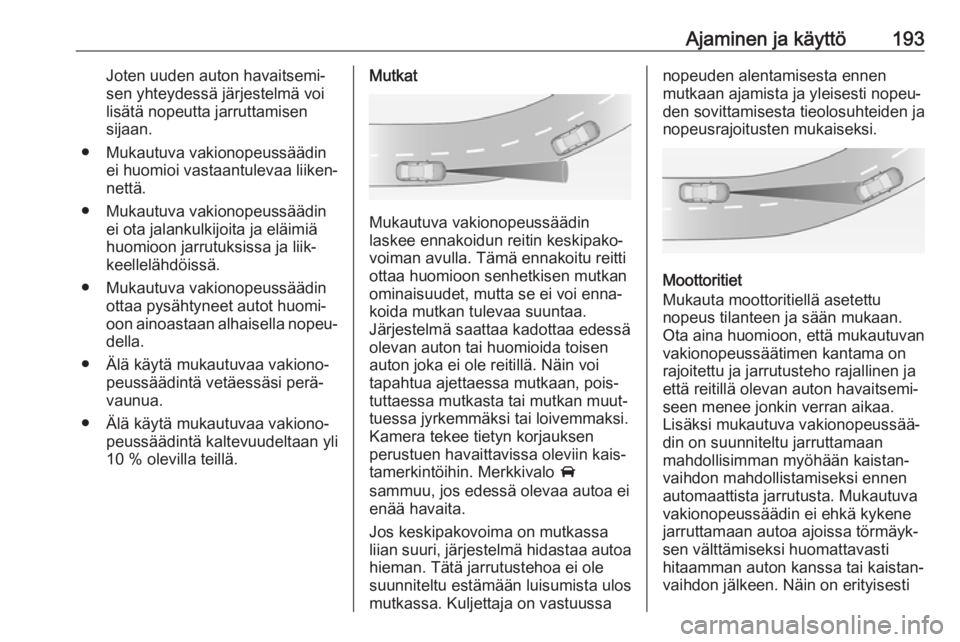

10 % olevilla teillä.Mutkat
Mukautuva vakionopeussäädin
laskee ennakoidun reitin keskipako‐
voiman avulla. Tämä ennakoitu reitti
ottaa huomioon senhetkisen mutkan ominaisuudet, mutta se ei voi enna‐
koida mutkan tulevaa suuntaa.
Järjestelmä saattaa kadottaa edessä
olevan auton tai huomioida toisen
auton joka ei ole reitillä. Näin voi
tapahtua ajettaessa mutkaan, pois‐
tuttaessa mutkasta tai mutkan muut‐
tuessa jyrkemmäksi tai loivemmaksi.
Kamera tekee tietyn korjauksen
perustuen havaittavissa oleviin kais‐
tamerkintöihin. Merkkivalo A
sammuu, jos edessä olevaa autoa ei
enää havaita.
Jos keskipakovoima on mutkassa liian suuri, järjestelmä hidastaa autoa hieman. Tätä jarrutustehoa ei ole
suunniteltu estämään luisumista ulos
mutkassa. Kuljettaja on vastuussa
nopeuden alentamisesta ennen
mutkaan ajamista ja yleisesti nopeu‐
den sovittamisesta tieolosuhteiden ja
nopeusrajoitusten mukaiseksi.
Moottoritiet
Mukauta moottoritiellä asetettu
nopeus tilanteen ja sään mukaan.
Ota aina huomioon, että mukautuvan
vakionopeussäätimen kantama on
rajoitettu ja jarrutusteho rajallinen ja
että reitillä olevan auton havaitsemi‐ seen menee jonkin verran aikaa.Lisäksi mukautuva vakionopeussää‐
din on suunniteltu jarruttamaan
mahdollisimman myöhään kaistan‐
vaihdon mahdollistamiseksi ennen
automaattista jarrutusta. Mukautuva
vakionopeussäädin ei ehkä kykene
jarruttamaan autoa ajoissa törmäyk‐
sen välttämiseksi huomattavasti
hitaamman auton kanssa tai kaistan‐
vaihdon jälkeen. Näin on erityisesti

194Ajaminen ja käyttöajettaessa suurella nopeudella tai
näkyvyyden ollessa huono sääolo‐
suhteiden takia.
Saavuttaessa moottoritielle tai pois‐
tuttaessa moottoritieltä mukautuva
vakionopeussäädin voi kadottaa
edessä olevan auton ja kiihdyttää
asetettuun nopeuteen. Alenna tästä
syystä asetettua nopeutta ennen
moottoritielle saapumista tai mootto‐
ritieltä poistumista.

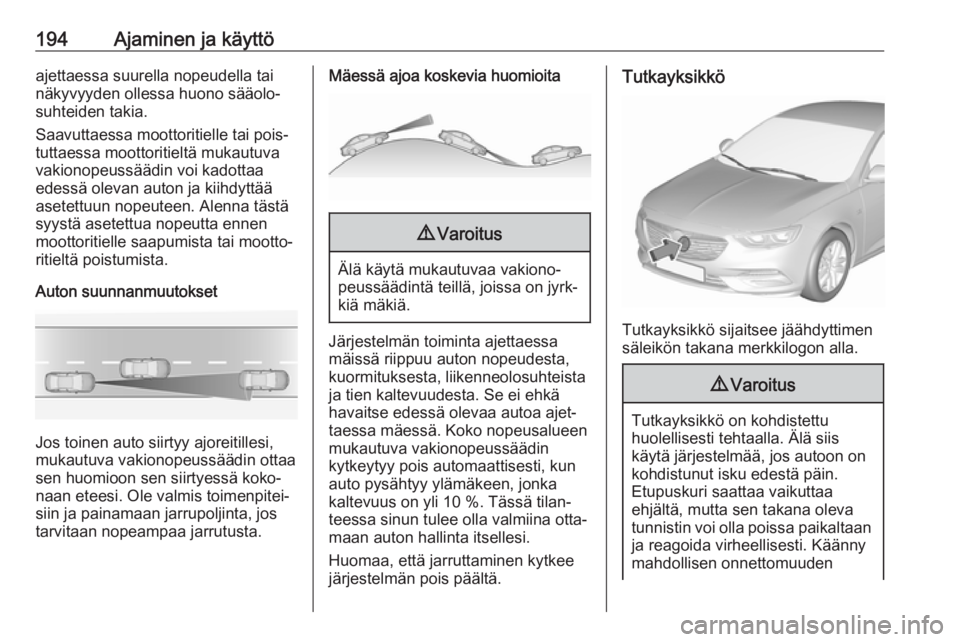

Auton suunnanmuutokset
Jos toinen auto siirtyy ajoreitillesi,
mukautuva vakionopeussäädin ottaa
sen huomioon sen siirtyessä koko‐
naan eteesi. Ole valmis toimenpitei‐
siin ja painamaan jarrupoljinta, jos
tarvitaan nopeampaa jarrutusta.
Mäessä ajoa koskevia huomioita9 Varoitus
Älä käytä mukautuvaa vakiono‐
peussäädintä teillä, joissa on jyrk‐
kiä mäkiä.
Järjestelmän toiminta ajettaessa
mäissä riippuu auton nopeudesta,
kuormituksesta, liikenneolosuhteista
ja tien kaltevuudesta. Se ei ehkä
havaitse edessä olevaa autoa ajet‐
taessa mäessä. Koko nopeusalueen
mukautuva vakionopeussäädin
kytkeytyy pois automaattisesti, kun
auto pysähtyy ylämäkeen, jonka kaltevuus on yli 10 %. Tässä tilan‐
teessa sinun tulee olla valmiina otta‐
maan auton hallinta itsellesi.
Huomaa, että jarruttaminen kytkee
järjestelmän pois päältä.
Tutkayksikkö
Tutkayksikkö sijaitsee jäähdyttimen
säleikön takana merkkilogon alla.
9 Varoitus
Tutkayksikkö on kohdistettu
huolellisesti tehtaalla. Älä siis
käytä järjestelmää, jos autoon on
kohdistunut isku edestä päin.
Etupuskuri saattaa vaikuttaa
ehjältä, mutta sen takana oleva
tunnistin voi olla poissa paikaltaan ja reagoida virheellisesti. Käänny
mahdollisen onnettomuuden

Ajaminen ja käyttö195jälkeen korjaamon puoleen
tutkayksikön oikean asennon
varmistusta ja säätöä varten.

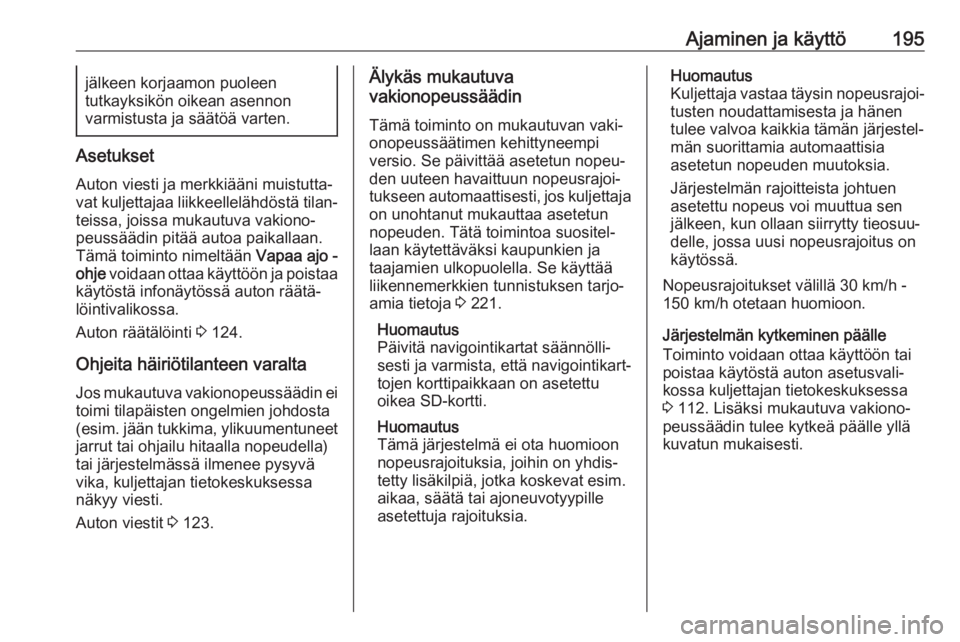

Asetukset
Auton viesti ja merkkiääni muistutta‐
vat kuljettajaa liikkeellelähdöstä tilan‐
teissa, joissa mukautuva vakiono‐
peussäädin pitää autoa paikallaan.
Tämä toiminto nimeltään Vapaa ajo -
ohje voidaan ottaa käyttöön ja poistaa
käytöstä infonäytössä auton räätä‐
löintivalikossa.
Auton räätälöinti 3 124.
Ohjeita häiriötilanteen varalta
Jos mukautuva vakionopeussäädin ei toimi tilapäisten ongelmien johdosta
(esim. jään tukkima, ylikuumentuneet
jarrut tai ohjailu hitaalla nopeudella)
tai järjestelmässä ilmenee pysyvä vika, kuljettajan tietokeskuksessa
näkyy viesti.
Auton viestit 3 123.
Älykäs mukautuva
vakionopeussäädin
Tämä toiminto on mukautuvan vaki‐
onopeussäätimen kehittyneempi
versio. Se päivittää asetetun nopeu‐
den uuteen havaittuun nopeusrajoi‐
tukseen automaattisesti, jos kuljettaja
on unohtanut mukauttaa asetetun
nopeuden. Tätä toimintoa suositel‐
laan käytettäväksi kaupunkien ja
taajamien ulkopuolella. Se käyttää
liikennemerkkien tunnistuksen tarjo‐
amia tietoja 3 221.
Huomautus
Päivitä navigointikartat säännölli‐
sesti ja varmista, että navigointikart‐
tojen korttipaikkaan on asetettu
oikea SD-kortti.
Huomautus
Tämä järjestelmä ei ota huomioon
nopeusrajoituksia, joihin on yhdis‐
tetty lisäkilpiä, jotka koskevat esim.
aikaa, säätä tai ajoneuvotyypille
asetettuja rajoituksia.Huomautus
Kuljettaja vastaa täysin nopeusrajoi‐ tusten noudattamisesta ja hänen
tulee valvoa kaikkia tämän järjestel‐
män suorittamia automaattisia
asetetun nopeuden muutoksia.
Järjestelmän rajoitteista johtuen asetettu nopeus voi muuttua sen
jälkeen, kun ollaan siirrytty tieosuu‐
delle, jossa uusi nopeusrajoitus on
käytössä.
Nopeusrajoitukset välillä 30 km/h -
150 km/h otetaan huomioon.
Järjestelmän kytkeminen päälle
Toiminto voidaan ottaa käyttöön tai
poistaa käytöstä auton asetusvali‐
kossa kuljettajan tietokeskuksessa
3 112. Lisäksi mukautuva vakiono‐
peussäädin tulee kytkeä päälle yllä
kuvatun mukaisesti.

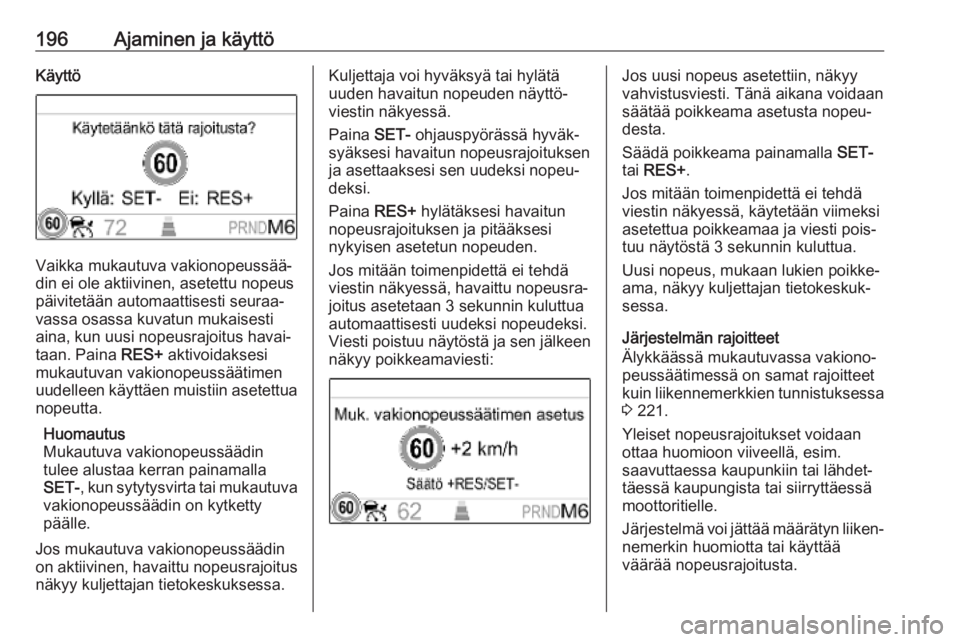

196Ajaminen ja käyttöKäyttö
Vaikka mukautuva vakionopeussää‐
din ei ole aktiivinen, asetettu nopeus
päivitetään automaattisesti seuraa‐
vassa osassa kuvatun mukaisesti
aina, kun uusi nopeusrajoitus havai‐
taan. Paina RES+ aktivoidaksesi
mukautuvan vakionopeussäätimen
uudelleen käyttäen muistiin asetettua
nopeutta.
Huomautus
Mukautuva vakionopeussäädin
tulee alustaa kerran painamalla
SET- , kun sytytysvirta tai mukautuva
vakionopeussäädin on kytketty
päälle.
Jos mukautuva vakionopeussäädin
on aktiivinen, havaittu nopeusrajoitus näkyy kuljettajan tietokeskuksessa.
Kuljettaja voi hyväksyä tai hylätä
uuden havaitun nopeuden näyttö‐
viestin näkyessä.
Paina SET- ohjauspyörässä hyväk‐
syäksesi havaitun nopeusrajoituksen
ja asettaaksesi sen uudeksi nopeu‐
deksi.
Paina RES+ hylätäksesi havaitun
nopeusrajoituksen ja pitääksesi
nykyisen asetetun nopeuden.
Jos mitään toimenpidettä ei tehdä
viestin näkyessä, havaittu nopeusra‐
joitus asetetaan 3 sekunnin kuluttua
automaattisesti uudeksi nopeudeksi.
Viesti poistuu näytöstä ja sen jälkeen
näkyy poikkeamaviesti:Jos uusi nopeus asetettiin, näkyy
vahvistusviesti. Tänä aikana voidaan
säätää poikkeama asetusta nopeu‐ desta.
Säädä poikkeama painamalla SET-
tai RES+ .
Jos mitään toimenpidettä ei tehdä
viestin näkyessä, käytetään viimeksi
asetettua poikkeamaa ja viesti pois‐
tuu näytöstä 3 sekunnin kuluttua.
Uusi nopeus, mukaan lukien poikke‐
ama, näkyy kuljettajan tietokeskuk‐
sessa.
Järjestelmän rajoitteet
Älykkäässä mukautuvassa vakiono‐
peussäätimessä on samat rajoitteet
kuin liikennemerkkien tunnistuksessa 3 221.
Yleiset nopeusrajoitukset voidaan
ottaa huomioon viiveellä, esim.
saavuttaessa kaupunkiin tai lähdet‐
täessä kaupungista tai siirryttäessä
moottoritielle.
Järjestelmä voi jättää määrätyn liiken‐
nemerkin huomiotta tai käyttää
väärää nopeusrajoitusta.

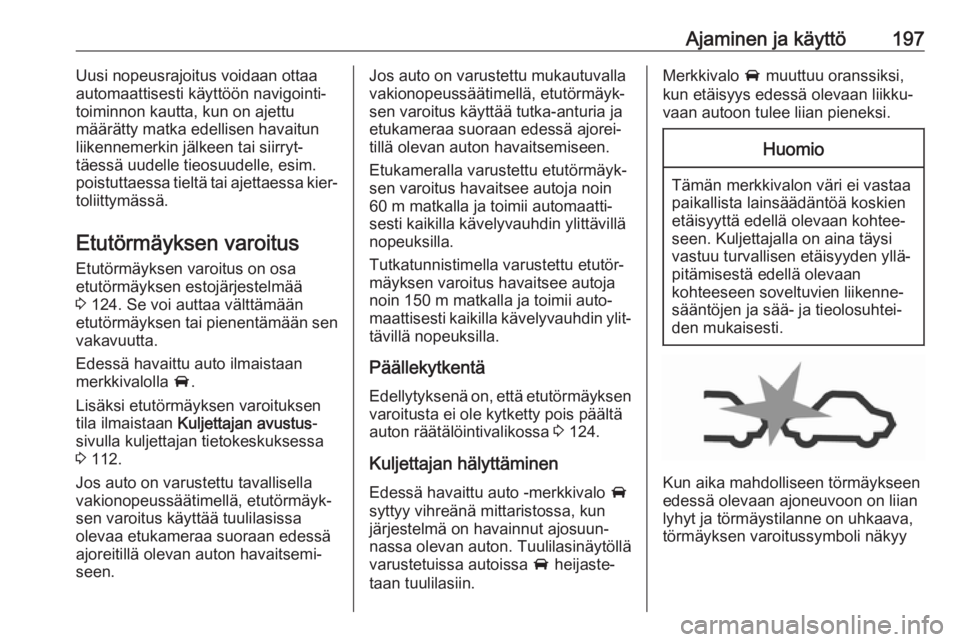

Ajaminen ja käyttö197Uusi nopeusrajoitus voidaan ottaa
automaattisesti käyttöön navigointi‐
toiminnon kautta, kun on ajettu
määrätty matka edellisen havaitun
liikennemerkin jälkeen tai siirryt‐
täessä uudelle tieosuudelle, esim.
poistuttaessa tieltä tai ajettaessa kier‐
toliittymässä.
Etutörmäyksen varoitus
Etutörmäyksen varoitus on osa
etutörmäyksen estojärjestelmää
3 124. Se voi auttaa välttämään
etutörmäyksen tai pienentämään sen
vakavuutta.
Edessä havaittu auto ilmaistaan
merkkivalolla A.
Lisäksi etutörmäyksen varoituksen
tila ilmaistaan Kuljettajan avustus -
sivulla kuljettajan tietokeskuksessa 3 112.
Jos auto on varustettu tavallisella
vakionopeussäätimellä, etutörmäyk‐
sen varoitus käyttää tuulilasissa
olevaa etukameraa suoraan edessä
ajoreitillä olevan auton havaitsemi‐
seen.Jos auto on varustettu mukautuvalla
vakionopeussäätimellä, etutörmäyk‐
sen varoitus käyttää tutka-anturia ja
etukameraa suoraan edessä ajorei‐
tillä olevan auton havaitsemiseen.
Etukameralla varustettu etutörmäyk‐
sen varoitus havaitsee autoja noin
60 m matkalla ja toimii automaatti‐
sesti kaikilla kävelyvauhdin ylittävillä
nopeuksilla.
Tutkatunnistimella varustettu etutör‐
mäyksen varoitus havaitsee autoja
noin 150 m matkalla ja toimii auto‐
maattisesti kaikilla kävelyvauhdin ylit‐
tävillä nopeuksilla.
Päällekytkentä
Edellytyksenä on, että etutörmäyksen
varoitusta ei ole kytketty pois päältä
auton räätälöintivalikossa 3 124.
Kuljettajan hälyttäminen Edessä havaittu auto -merkkivalo A
syttyy vihreänä mittaristossa, kun
järjestelmä on havainnut ajosuun‐
nassa olevan auton. Tuulilasinäytöllä
varustetuissa autoissa A heijaste‐
taan tuulilasiin.Merkkivalo A muuttuu oranssiksi,
kun etäisyys edessä olevaan liikku‐
vaan autoon tulee liian pieneksi.Huomio
Tämän merkkivalon väri ei vastaa
paikallista lainsäädäntöä koskien
etäisyyttä edellä olevaan kohtee‐
seen. Kuljettajalla on aina täysi
vastuu turvallisen etäisyyden yllä‐ pitämisestä edellä olevaan
kohteeseen soveltuvien liikenne‐
sääntöjen ja sää- ja tieolosuhtei‐
den mukaisesti.
Kun aika mahdolliseen törmäykseen
edessä olevaan ajoneuvoon on liian
lyhyt ja törmäystilanne on uhkaava,
törmäyksen varoitussymboli näkyy

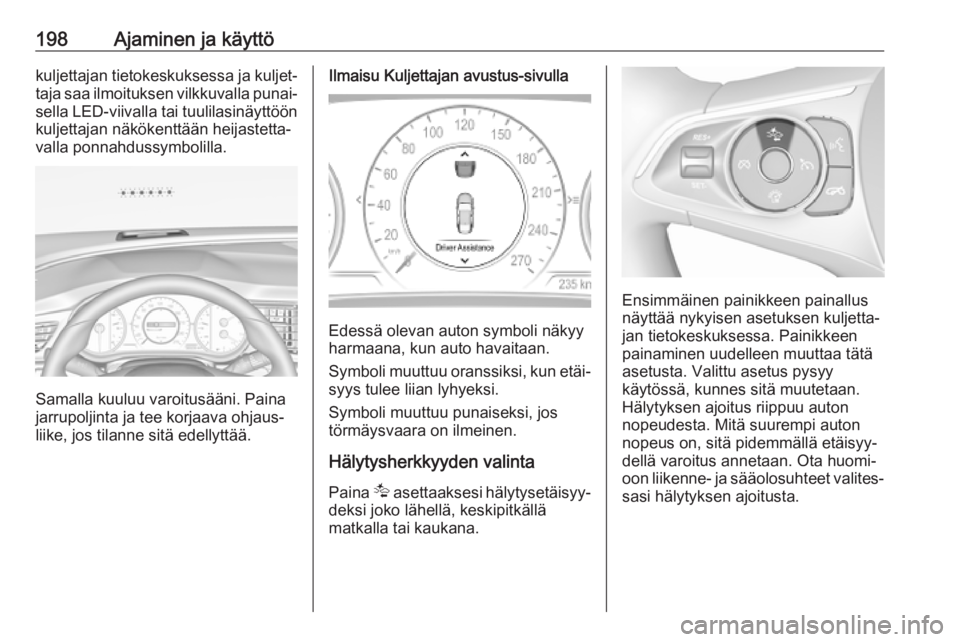

198Ajaminen ja käyttökuljettajan tietokeskuksessa ja kuljet‐
taja saa ilmoituksen vilkkuvalla punai‐ sella LED-viivalla tai tuulilasinäyttöön
kuljettajan näkökenttään heijastetta‐
valla ponnahdussymbolilla.
Samalla kuuluu varoitusääni. Paina
jarrupoljinta ja tee korjaava ohjaus‐
liike, jos tilanne sitä edellyttää.
Ilmaisu Kuljettajan avustus-sivulla
Edessä olevan auton symboli näkyy
harmaana, kun auto havaitaan.
Symboli muuttuu oranssiksi, kun etäi‐ syys tulee liian lyhyeksi.
Symboli muuttuu punaiseksi, jos
törmäysvaara on ilmeinen.
Hälytysherkkyyden valinta Paina K asettaaksesi hälytysetäisyy‐
deksi joko lähellä, keskipitkällä
matkalla tai kaukana.
Ensimmäinen painikkeen painallus
näyttää nykyisen asetuksen kuljetta‐
jan tietokeskuksessa. Painikkeen painaminen uudelleen muuttaa tätä
asetusta. Valittu asetus pysyy
käytössä, kunnes sitä muutetaan.
Hälytyksen ajoitus riippuu auton
nopeudesta. Mitä suurempi auton
nopeus on, sitä pidemmällä etäisyy‐
dellä varoitus annetaan. Ota huomi‐
oon liikenne- ja sääolosuhteet valites‐ sasi hälytyksen ajoitusta.
