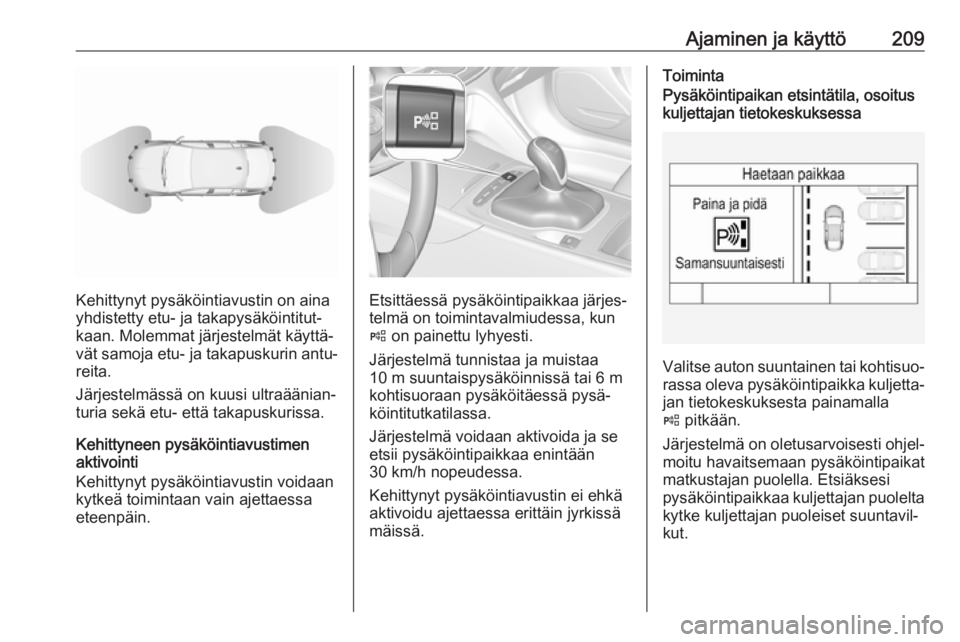

Ajaminen ja käyttö209
Kehittynyt pysäköintiavustin on aina
yhdistetty etu- ja takapysäköintitut‐
kaan. Molemmat järjestelmät käyttä‐
vät samoja etu- ja takapuskurin antu‐ reita.
Järjestelmässä on kuusi ultraäänian‐
turia sekä etu- että takapuskurissa.
Kehittyneen pysäköintiavustimen
aktivointi
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
( on painettu lyhyesti.
Järjestelmä tunnistaa ja muistaa
10 m suuntaispysäköinnissä tai 6 m
kohtisuoraan pysäköitäessä pysä‐
köintitutkatilassa.
Järjestelmä voidaan aktivoida ja se etsii pysäköintipaikkaa enintään
30 km/h nopeudessa.
Kehittynyt pysäköintiavustin ei ehkä
aktivoidu ajettaessa erittäin jyrkissä mäissä.
ToimintaPysäköintipaikan etsintätila, osoitus
kuljettajan tietokeskuksessa
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kuljetta‐ jan tietokeskuksesta painamalla
( pitkään.
Järjestelmä on oletusarvoisesti ohjel‐
moitu havaitsemaan pysäköintipaikat
matkustajan puolella. Etsiäksesi
pysäköintipaikkaa kuljettajan puolelta
kytke kuljettajan puoleiset suuntavil‐
kut.

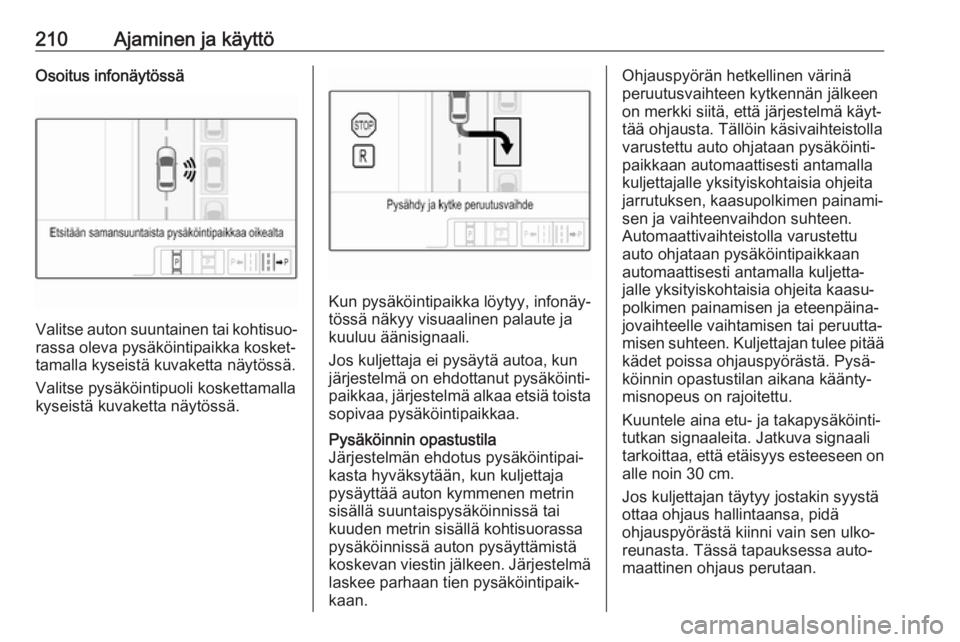

210Ajaminen ja käyttöOsoitus infonäytössä
Valitse auton suuntainen tai kohtisuo‐
rassa oleva pysäköintipaikka kosket‐
tamalla kyseistä kuvaketta näytössä.
Valitse pysäköintipuoli koskettamalla
kyseistä kuvaketta näytössä.
Kun pysäköintipaikka löytyy, infonäy‐
tössä näkyy visuaalinen palaute ja
kuuluu äänisignaali.
Jos kuljettaja ei pysäytä autoa, kun
järjestelmä on ehdottanut pysäköinti‐
paikkaa, järjestelmä alkaa etsiä toista
sopivaa pysäköintipaikkaa.
Pysäköinnin opastustila
Järjestelmän ehdotus pysäköintipai‐
kasta hyväksytään, kun kuljettaja
pysäyttää auton kymmenen metrin
sisällä suuntaispysäköinnissä tai
kuuden metrin sisällä kohtisuorassa
pysäköinnissä auton pysäyttämistä
koskevan viestin jälkeen. Järjestelmä
laskee parhaan tien pysäköintipaik‐
kaan.Ohjauspyörän hetkellinen värinä
peruutusvaihteen kytkennän jälkeen
on merkki siitä, että järjestelmä käyt‐
tää ohjausta. Tällöin käsivaihteistolla varustettu auto ohjataan pysäköinti‐paikkaan automaattisesti antamalla
kuljettajalle yksityiskohtaisia ohjeita
jarrutuksen, kaasupolkimen painami‐
sen ja vaihteenvaihdon suhteen.
Automaattivaihteistolla varustettu
auto ohjataan pysäköintipaikkaan
automaattisesti antamalla kuljetta‐
jalle yksityiskohtaisia ohjeita kaasu‐
polkimen painamisen ja eteenpäina‐
jovaihteelle vaihtamisen tai peruutta‐
misen suhteen. Kuljettajan tulee pitää
kädet poissa ohjauspyörästä. Pysä‐
köinnin opastustilan aikana käänty‐
misnopeus on rajoitettu.
Kuuntele aina etu- ja takapysäköinti‐
tutkan signaaleita. Jatkuva signaali
tarkoittaa, että etäisyys esteeseen on alle noin 30 cm.
Jos kuljettajan täytyy jostakin syystä
ottaa ohjaus hallintaansa, pidä
ohjauspyörästä kiinni vain sen ulko‐
reunasta. Tässä tapauksessa auto‐
maattinen ohjaus perutaan.

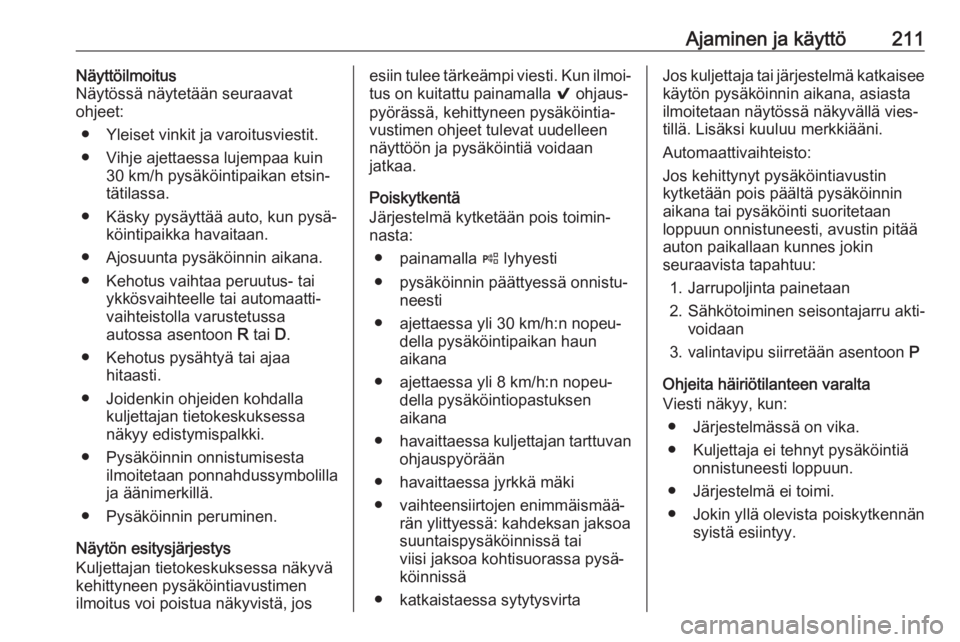

Ajaminen ja käyttö211Näyttöilmoitus
Näytössä näytetään seuraavat
ohjeet:
● Yleiset vinkit ja varoitusviestit.
● Vihje ajettaessa lujempaa kuin 30 km/h pysäköintipaikan etsin‐
tätilassa.
● Käsky pysäyttää auto, kun pysä‐ köintipaikka havaitaan.
● Ajosuunta pysäköinnin aikana.
● Kehotus vaihtaa peruutus- tai ykkösvaihteelle tai automaatti‐
vaihteistolla varustetussa
autossa asentoon R tai D.
● Kehotus pysähtyä tai ajaa hitaasti.
● Joidenkin ohjeiden kohdalla kuljettajan tietokeskuksessa
näkyy edistymispalkki.
● Pysäköinnin onnistumisesta ilmoitetaan ponnahdussymbolilla
ja äänimerkillä.
● Pysäköinnin peruminen.
Näytön esitysjärjestys
Kuljettajan tietokeskuksessa näkyvä
kehittyneen pysäköintiavustimen
ilmoitus voi poistua näkyvistä, josesiin tulee tärkeämpi viesti. Kun ilmoi‐
tus on kuitattu painamalla 9 ohjaus‐
pyörässä, kehittyneen pysäköintia‐
vustimen ohjeet tulevat uudelleen
näyttöön ja pysäköintiä voidaan
jatkaa.
Poiskytkentä
Järjestelmä kytketään pois toimin‐
nasta:
● painamalla ( lyhyesti
● pysäköinnin päättyessä onnistu‐ neesti
● ajettaessa yli 30 km/h:n nopeu‐ della pysäköintipaikan haun
aikana
● ajettaessa yli 8 km/h:n nopeu‐ della pysäköintiopastuksen
aikana
● havaittaessa kuljettajan tarttuvan
ohjauspyörään
● havaittaessa jyrkkä mäki
● vaihteensiirtojen enimmäismää‐ rän ylittyessä: kahdeksan jaksoa
suuntaispysäköinnissä tai
viisi jaksoa kohtisuorassa pysä‐
köinnissä
● katkaistaessa sytytysvirtaJos kuljettaja tai järjestelmä katkaisee
käytön pysäköinnin aikana, asiasta
ilmoitetaan näytössä näkyvällä vies‐
tillä. Lisäksi kuuluu merkkiääni.
Automaattivaihteisto:
Jos kehittynyt pysäköintiavustin
kytketään pois päältä pysäköinnin
aikana tai pysäköinti suoritetaan loppuun onnistuneesti, avustin pitää
auton paikallaan kunnes jokin
seuraavista tapahtuu:
1. Jarrupoljinta painetaan
2. Sähkötoiminen seisontajarru akti‐ voidaan
3. valintavipu siirretään asentoon P
Ohjeita häiriötilanteen varalta Viesti näkyy, kun:
● Järjestelmässä on vika.
● Kuljettaja ei tehnyt pysäköintiä onnistuneesti loppuun.
● Järjestelmä ei toimi.
● Jokin yllä olevista poiskytkennän syistä esiintyy.

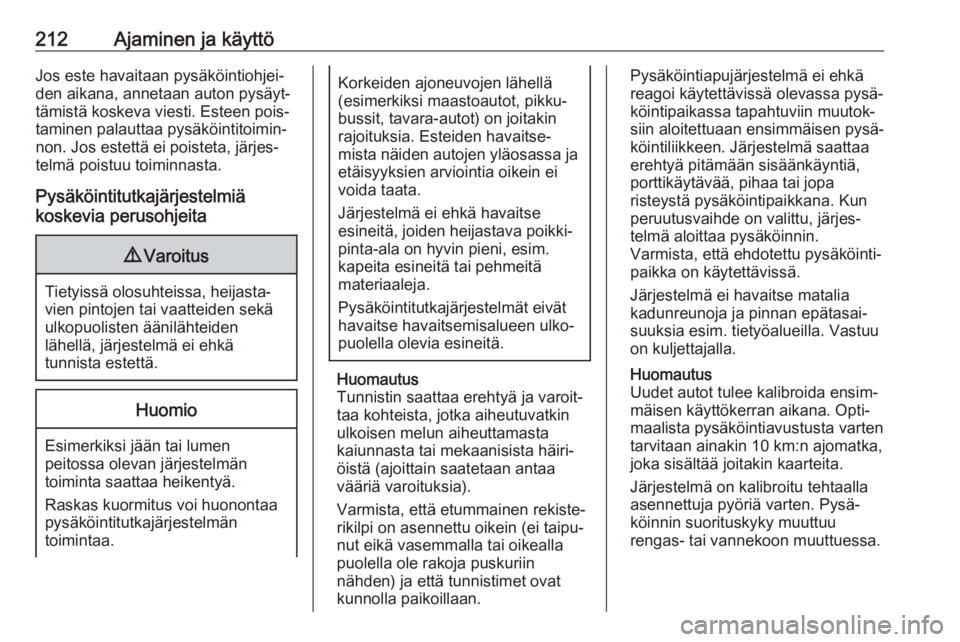

212Ajaminen ja käyttöJos este havaitaan pysäköintiohjei‐
den aikana, annetaan auton pysäyt‐
tämistä koskeva viesti. Esteen pois‐
taminen palauttaa pysäköintitoimin‐
non. Jos estettä ei poisteta, järjes‐
telmä poistuu toiminnasta.
Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden
lähellä, järjestelmä ei ehkä
tunnista estettä.
Huomio
Esimerkiksi jään tai lumen
peitossa olevan järjestelmän
toiminta saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän
toimintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin
rajoituksia. Esteiden havaitse‐
mista näiden autojen yläosassa ja etäisyyksien arviointia oikein ei
voida taata.
Järjestelmä ei ehkä havaitse
esineitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim.
kapeita esineitä tai pehmeitä
materiaaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Huomautus
Tunnistin saattaa erehtyä ja varoit‐
taa kohteista, jotka aiheutuvatkin
ulkoisen melun aiheuttamasta
kaiunnasta tai mekaanisista häiri‐
öistä (ajoittain saatetaan antaa
vääriä varoituksia).
Varmista, että etummainen rekiste‐
rikilpi on asennettu oikein (ei taipu‐
nut eikä vasemmalla tai oikealla
puolella ole rakoja puskuriin
nähden) ja että tunnistimet ovat
kunnolla paikoillaan.
Pysäköintiapujärjestelmä ei ehkä
reagoi käytettävissä olevassa pysä‐
köintipaikassa tapahtuviin muutok‐
siin aloitettuaan ensimmäisen pysä‐
köintiliikkeen. Järjestelmä saattaa
erehtyä pitämään sisäänkäyntiä,
porttikäytävää, pihaa tai jopa
risteystä pysäköintipaikkana. Kun
peruutusvaihde on valittu, järjes‐
telmä aloittaa pysäköinnin.
Varmista, että ehdotettu pysäköinti‐
paikka on käytettävissä.
Järjestelmä ei havaitse matalia
kadunreunoja ja pinnan epätasai‐
suuksia esim. tietyöalueilla. Vastuu
on kuljettajalla.
Huomautus
Uudet autot tulee kalibroida ensim‐ mäisen käyttökerran aikana. Opti‐
maalista pysäköintiavustusta varten
tarvitaan ainakin 10 km:n ajomatka,
joka sisältää joitakin kaarteita.
Järjestelmä on kalibroitu tehtaalla
asennettuja pyöriä varten. Pysä‐
köinnin suorituskyky muuttuu
rengas- tai vannekoon muuttuessa.

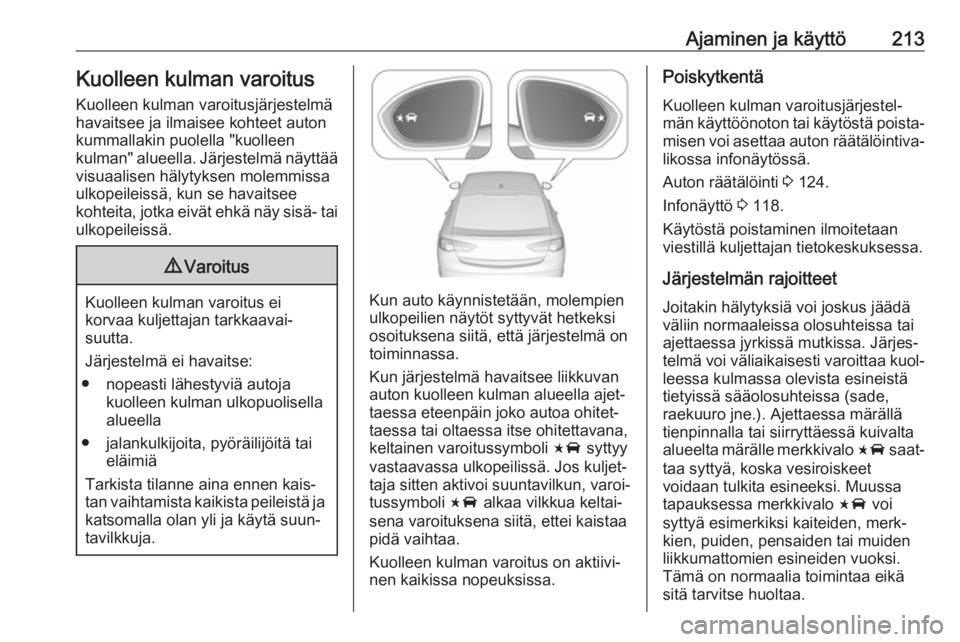

Ajaminen ja käyttö213Kuolleen kulman varoitus
Kuolleen kulman varoitusjärjestelmä
havaitsee ja ilmaisee kohteet auton
kummallakin puolella "kuolleen
kulman" alueella. Järjestelmä näyttää visuaalisen hälytyksen molemmissa
ulkopeileissä, kun se havaitsee
kohteita, jotka eivät ehkä näy sisä- tai
ulkopeileissä.9 Varoitus
Kuolleen kulman varoitus ei
korvaa kuljettajan tarkkaavai‐
suutta.
Järjestelmä ei havaitse:
● nopeasti lähestyviä autoja kuolleen kulman ulkopuolisella
alueella
● jalankulkijoita, pyöräilijöitä tai eläimiä
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkuja.Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.
Kun järjestelmä havaitsee liikkuvan
auton kuolleen kulman alueella ajet‐
taessa eteenpäin joko autoa ohitet‐ taessa tai oltaessa itse ohitettavana,
keltainen varoitussymboli F syttyy
vastaavassa ulkopeilissä. Jos kuljet‐
taja sitten aktivoi suuntavilkun, varoi‐
tussymboli F alkaa vilkkua keltai‐
sena varoituksena siitä, ettei kaistaa
pidä vaihtaa.
Kuolleen kulman varoitus on aktiivi‐
nen kaikissa nopeuksissa.
Poiskytkentä
Kuolleen kulman varoitusjärjestel‐
män käyttöönoton tai käytöstä poista‐
misen voi asettaa auton räätälöintiva‐
likossa infonäytössä.
Auton räätälöinti 3 124.
Infonäyttö 3 118.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Järjestelmän rajoitteet Joitakin hälytyksiä voi joskus jäädä
väliin normaaleissa olosuhteissa tai
ajettaessa jyrkissä mutkissa. Järjes‐
telmä voi väliaikaisesti varoittaa kuol‐
leessa kulmassa olevista esineistä
tietyissä sääolosuhteissa (sade,
raekuuro jne.). Ajettaessa märällä tienpinnalla tai siirryttäessä kuivalta
alueelta märälle merkkivalo F saat‐
taa syttyä, koska vesiroiskeet
voidaan tulkita esineeksi. Muussa
tapauksessa merkkivalo F voi
syttyä esimerkiksi kaiteiden, merk‐
kien, puiden, pensaiden tai muiden
liikkumattomien esineiden vuoksi.
Tämä on normaalia toimintaa eikä
sitä tarvitse huoltaa.

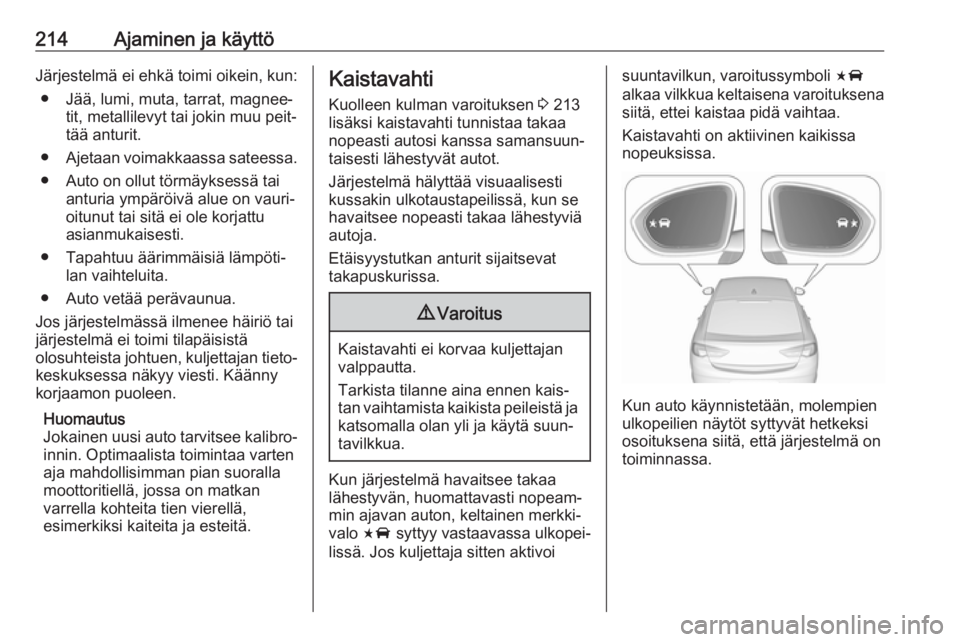

214Ajaminen ja käyttöJärjestelmä ei ehkä toimi oikein, kun:● Jää, lumi, muta, tarrat, magnee‐ tit, metallilevyt tai jokin muu peit‐
tää anturit.
● Ajetaan voimakkaassa sateessa.
● Auto on ollut törmäyksessä tai anturia ympäröivä alue on vauri‐
oitunut tai sitä ei ole korjattu
asianmukaisesti.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
● Auto vetää perävaunua.
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Huomautus
Jokainen uusi auto tarvitsee kalibro‐
innin. Optimaalista toimintaa varten
aja mahdollisimman pian suoralla
moottoritiellä, jossa on matkan
varrella kohteita tien vierellä,
esimerkiksi kaiteita ja esteitä.Kaistavahti
Kuolleen kulman varoituksen 3 213
lisäksi kaistavahti tunnistaa takaa
nopeasti autosi kanssa samansuun‐
taisesti lähestyvät autot.
Järjestelmä hälyttää visuaalisesti
kussakin ulkotaustapeilissä, kun se
havaitsee nopeasti takaa lähestyviä
autoja.
Etäisyystutkan anturit sijaitsevat
takapuskurissa.9 Varoitus
Kaistavahti ei korvaa kuljettajan
valppautta.
Tarkista tilanne aina ennen kais‐
tan vaihtamista kaikista peileistä ja katsomalla olan yli ja käytä suun‐
tavilkkua.
Kun järjestelmä havaitsee takaa
lähestyvän, huomattavasti nopeam‐
min ajavan auton, keltainen merkki‐
valo F syttyy vastaavassa ulkopei‐
lissä. Jos kuljettaja sitten aktivoi
suuntavilkun, varoitussymboli F
alkaa vilkkua keltaisena varoituksena
siitä, ettei kaistaa pidä vaihtaa.
Kaistavahti on aktiivinen kaikissa
nopeuksissa.
Kun auto käynnistetään, molempien
ulkopeilien näytöt syttyvät hetkeksi
osoituksena siitä, että järjestelmä on
toiminnassa.

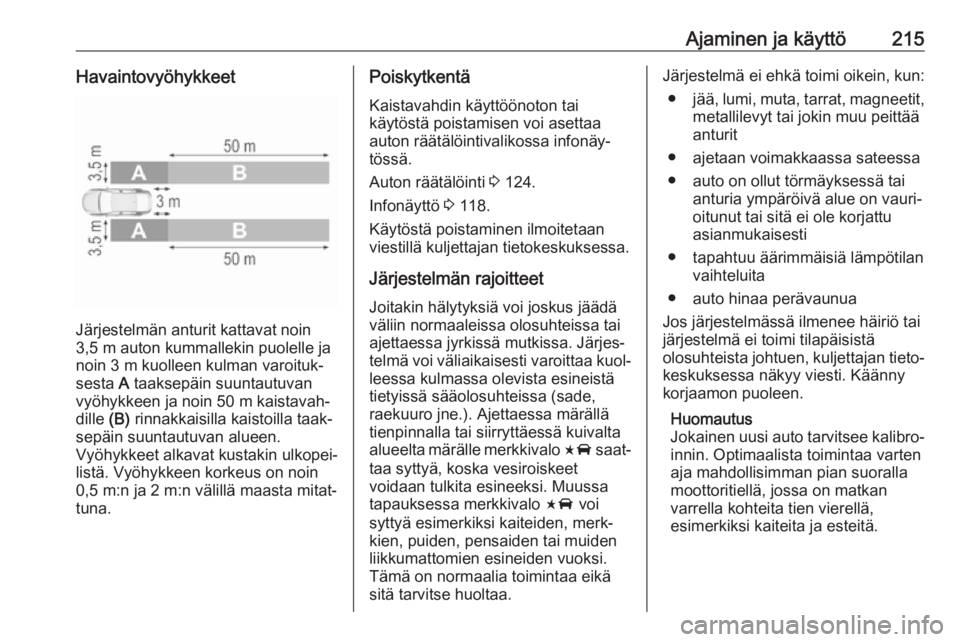

Ajaminen ja käyttö215Havaintovyöhykkeet
Järjestelmän anturit kattavat noin
3,5 m auton kummallekin puolelle ja
noin 3 m kuolleen kulman varoituk‐ sesta A taaksepäin suuntautuvan
vyöhykkeen ja noin 50 m kaistavah‐
dille (B) rinnakkaisilla kaistoilla taak‐
sepäin suuntautuvan alueen.
Vyöhykkeet alkavat kustakin ulkopei‐
listä. Vyöhykkeen korkeus on noin
0,5 m:n ja 2 m:n välillä maasta mitat‐
tuna.
Poiskytkentä
Kaistavahdin käyttöönoton tai
käytöstä poistamisen voi asettaa auton räätälöintivalikossa infonäy‐
tössä.
Auton räätälöinti 3 124.
Infonäyttö 3 118.
Käytöstä poistaminen ilmoitetaan viestillä kuljettajan tietokeskuksessa.
Järjestelmän rajoitteet Joitakin hälytyksiä voi joskus jäädä
väliin normaaleissa olosuhteissa tai
ajettaessa jyrkissä mutkissa. Järjes‐
telmä voi väliaikaisesti varoittaa kuol‐
leessa kulmassa olevista esineistä
tietyissä sääolosuhteissa (sade,
raekuuro jne.). Ajettaessa märällä tienpinnalla tai siirryttäessä kuivalta
alueelta märälle merkkivalo F saat‐
taa syttyä, koska vesiroiskeet
voidaan tulkita esineeksi. Muussa
tapauksessa merkkivalo F voi
syttyä esimerkiksi kaiteiden, merk‐
kien, puiden, pensaiden tai muiden
liikkumattomien esineiden vuoksi.
Tämä on normaalia toimintaa eikä
sitä tarvitse huoltaa.Järjestelmä ei ehkä toimi oikein, kun:
● jää, lumi, muta, tarrat, magneetit,
metallilevyt tai jokin muu peittää
anturit
● ajetaan voimakkaassa sateessa ● auto on ollut törmäyksessä tai anturia ympäröivä alue on vauri‐
oitunut tai sitä ei ole korjattu
asianmukaisesti
● tapahtuu äärimmäisiä lämpötilan vaihteluita
● auto hinaa perävaunua
Jos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Huomautus
Jokainen uusi auto tarvitsee kalibro‐
innin. Optimaalista toimintaa varten
aja mahdollisimman pian suoralla
moottoritiellä, jossa on matkan
varrella kohteita tien vierellä,
esimerkiksi kaiteita ja esteitä.

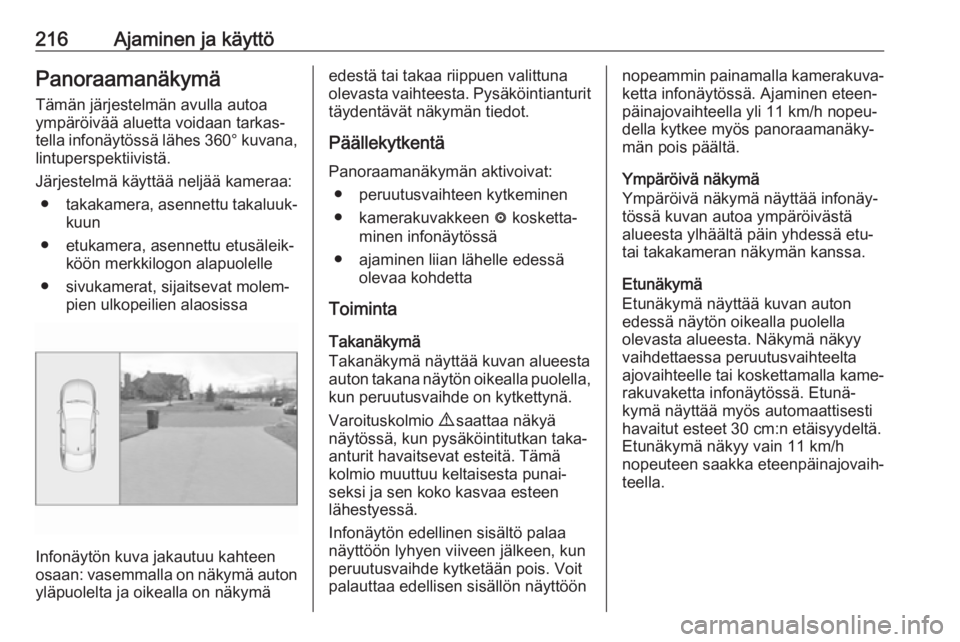

216Ajaminen ja käyttöPanoraamanäkymä
Tämän järjestelmän avulla autoa
ympäröivää aluetta voidaan tarkas‐
tella infonäytössä lähes 360° kuvana,
lintuperspektiivistä.
Järjestelmä käyttää neljää kameraa: ● takakamera, asennettu takaluuk‐
kuun
● etukamera, asennettu etusäleik‐ köön merkkilogon alapuolelle
● sivukamerat, sijaitsevat molem‐ pien ulkopeilien alaosissa
Infonäytön kuva jakautuu kahteen
osaan: vasemmalla on näkymä auton
yläpuolelta ja oikealla on näkymä
edestä tai takaa riippuen valittuna
olevasta vaihteesta. Pysäköintianturit täydentävät näkymän tiedot.
Päällekytkentä Panoraamanäkymän aktivoivat: ● peruutusvaihteen kytkeminen
● kamerakuvakkeen ë kosketta‐
minen infonäytössä
● ajaminen liian lähelle edessä olevaa kohdetta
Toiminta
Takanäkymä
Takanäkymä näyttää kuvan alueesta auton takana näytön oikealla puolella, kun peruutusvaihde on kytkettynä.
Varoituskolmio 9 saattaa näkyä
näytössä, kun pysäköintitutkan taka-
anturit havaitsevat esteitä. Tämä
kolmio muuttuu keltaisesta punai‐
seksi ja sen koko kasvaa esteen
lähestyessä.
Infonäytön edellinen sisältö palaa
näyttöön lyhyen viiveen jälkeen, kun
peruutusvaihde kytketään pois. Voit
palauttaa edellisen sisällön näyttöönnopeammin painamalla kamerakuva‐
ketta infonäytössä. Ajaminen eteen‐
päinajovaihteella yli 11 km/h nopeu‐
della kytkee myös panoraamanäky‐
män pois päältä.
Ympäröivä näkymä
Ympäröivä näkymä näyttää infonäy‐
tössä kuvan autoa ympäröivästä
alueesta ylhäältä päin yhdessä etu-
tai takakameran näkymän kanssa.
Etunäkymä
Etunäkymä näyttää kuvan auton
edessä näytön oikealla puolella
olevasta alueesta. Näkymä näkyy
vaihdettaessa peruutusvaihteelta
ajovaihteelle tai koskettamalla kame‐
rakuvaketta infonäytössä. Etunä‐
kymä näyttää myös automaattisesti
havaitut esteet 30 cm:n etäisyydeltä.
Etunäkymä näkyy vain 11 km/h
nopeuteen saakka eteenpäinajovaih‐ teella.

Ajaminen ja käyttö217Poiskytkentä
Panoraamanäkymä kytkeytyy pois
päältä seuraavissa tilanteissa:
● ajettaessa yli 11 km/h nopeudella
● kamerakuvakkeen ë kosketta‐
minen infonäytössä
● vaihdettaessa vapaalle tai auto‐ maattivaihteistossa P-asentoon
Yleisiä tietoja9 Varoitus
Panoraamanäkymäjärjestelmä ei
korvaa kuljettajan tarkkaavai‐
suutta. Se ei näytä lapsia, jalan‐ kulkijoita, pyöräilijöitä, risteävää
liikennettä, eläimiä tai mitään
muita kohteita kameroiden
havaintoalueen ulkopuolella,
esim. puskurin alapuolella tai
auton alla.
Älä aja tai pysäköi autoa pelkäs‐
tään panoraamanäkymän perus‐
teella.
Tarkista aina auton ympäristö
ennen ajamista.
9 Varoitus
Näytettävät kuvat voivat olla
havaittua kauempana tai lähem‐
pänä. Näytettävä alue on rajoitettu ja lähellä puskurin jompaakumpaa
reunaa tai puskurin alla olevia
kohteita ei näytetä näytössä.
9 Varoitus
Panoraamanäkymän kameroilla
on katvealueita eivätkä ne näytä kaikkia esteitä auton kulmien
lähellä. Väärässä asennossa
olevat taitettavat ulkopeilit eivät
näytä panoraamanäkymää oikein.
Kuolleet kulmat näkyvät kuvissa
viivoitettuina alueina. Tummat alueet
näyttävät panoraamanäkymän kuvat.

218Ajaminen ja käyttöJärjestelmän rajoitteetHuomio
Järjestelmän optimaalista toimin‐
taa varten on tärkeää pitää kame‐
roiden linssit etusäleikössä, ulko‐ peilien koteloissa ja takaluukussa
rekisterikilven valojen välissä aina puhtaina. Huuhtele linssit vedellä
ja pyyhi ne pehmeällä liinalla.
Älä pese linssejä höyry- tai paine‐
pesurilla.
Panoraamanäkymä ei ehkä toimi
oikein, kun:
● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameran
linsseihin.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
● Auto hinaa perävaunua.
● Autoon on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.
Takakamera Takakamera auttaa kuljettajaa peruu‐
tettaessa näyttämällä kuvan auton
takana olevasta alueesta.
Kameran kuva näkyy infonäytössä.9 Varoitus
Takakamera ei korvaa kuljettajan
tarkkaavaisuutta. Huomaa, että
kameran ja pysäköintitutkan
tunnistimien havaintoalueen ulko‐
puolella olevia esineitä, esim.
puskurin alapuolella tai auton alla, ei näytetä.
Älä peruuta tai pysäköi autoa
pelkästään takakameran näky‐
män perusteella.
Tarkista aina auton ympäristö
ennen ajamista.
Päällekytkentä
Takakamera aktivoituu automaatti‐
sesti, kun peruutusvaihde kytketään.
Toiminta
Kamera sijaitsee rekisterikilven valo‐
jen välissä.
