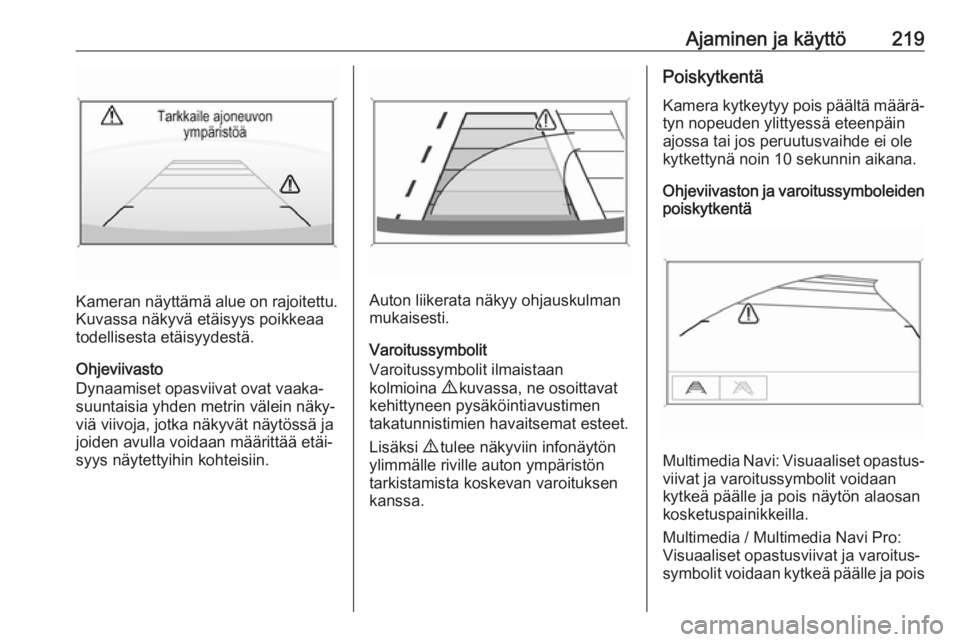

Ajaminen ja käyttö219
Kameran näyttämä alue on rajoitettu.Kuvassa näkyvä etäisyys poikkeaa
todellisesta etäisyydestä.
Ohjeviivasto
Dynaamiset opasviivat ovat vaaka‐ suuntaisia yhden metrin välein näky‐
viä viivoja, jotka näkyvät näytössä ja
joiden avulla voidaan määrittää etäi‐
syys näytettyihin kohteisiin.Auton liikerata näkyy ohjauskulman mukaisesti.
Varoitussymbolit
Varoitussymbolit ilmaistaan
kolmioina 9 kuvassa, ne osoittavat
kehittyneen pysäköintiavustimen
takatunnistimien havaitsemat esteet.
Lisäksi 9 tulee näkyviin infonäytön
ylimmälle riville auton ympäristön
tarkistamista koskevan varoituksen
kanssa.
Poiskytkentä
Kamera kytkeytyy pois päältä määrä‐ tyn nopeuden ylittyessä eteenpäin
ajossa tai jos peruutusvaihde ei ole
kytkettynä noin 10 sekunnin aikana.
Ohjeviivaston ja varoitussymboleiden
poiskytkentä
Multimedia Navi: Visuaaliset opastus‐
viivat ja varoitussymbolit voidaan
kytkeä päälle ja pois näytön alaosan
kosketuspainikkeilla.
Multimedia / Multimedia Navi Pro: Visuaaliset opastusviivat ja varoitus‐
symbolit voidaan kytkeä päälle ja pois

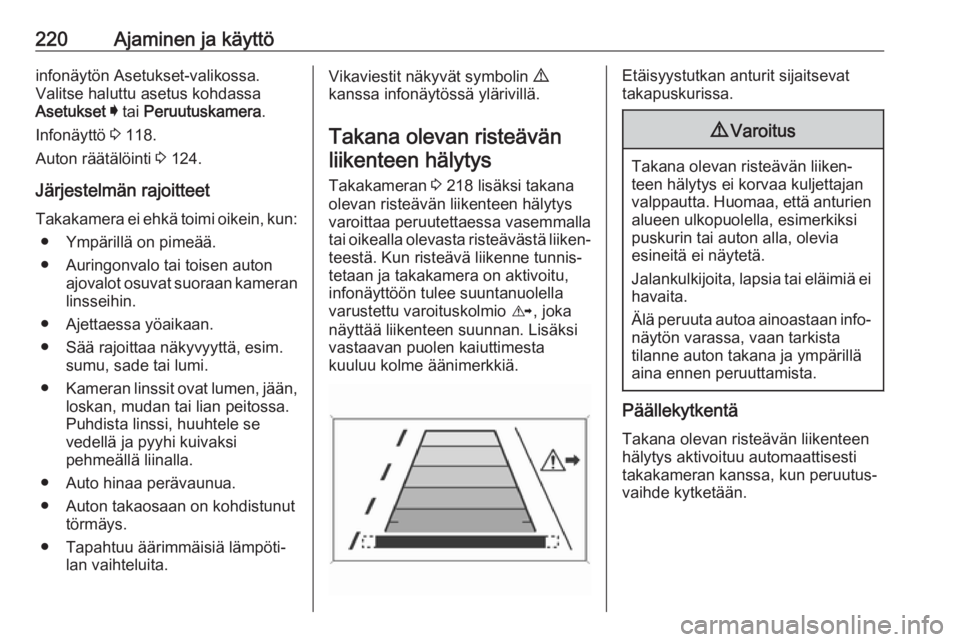

220Ajaminen ja käyttöinfonäytön Asetukset-valikossa.
Valitse haluttu asetus kohdassa
Asetukset I tai Peruutuskamera .
Infonäyttö 3 118.
Auton räätälöinti 3 124.
Järjestelmän rajoitteet Takakamera ei ehkä toimi oikein, kun: ● Ympärillä on pimeää.
● Auringonvalo tai toisen auton ajovalot osuvat suoraan kameranlinsseihin.
● Ajettaessa yöaikaan.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Kameran linssit ovat lumen, jään,
loskan, mudan tai lian peitossa.
Puhdista linssi, huuhtele se
vedellä ja pyyhi kuivaksi
pehmeällä liinalla.
● Auto hinaa perävaunua.
● Auton takaosaan on kohdistunut törmäys.
● Tapahtuu äärimmäisiä lämpöti‐ lan vaihteluita.Vikaviestit näkyvät symbolin 9
kanssa infonäytössä ylärivillä.
Takana olevan risteävänliikenteen hälytys
Takakameran 3 218 lisäksi takana
olevan risteävän liikenteen hälytys varoittaa peruutettaessa vasemmalla
tai oikealla olevasta risteävästä liiken‐ teestä. Kun risteävä liikenne tunnis‐
tetaan ja takakamera on aktivoitu,
infonäyttöön tulee suuntanuolella
varustettu varoituskolmio K, joka
näyttää liikenteen suunnan. Lisäksi
vastaavan puolen kaiuttimesta
kuuluu kolme äänimerkkiä.Etäisyystutkan anturit sijaitsevat
takapuskurissa.9 Varoitus
Takana olevan risteävän liiken‐
teen hälytys ei korvaa kuljettajan
valppautta. Huomaa, että anturien alueen ulkopuolella, esimerkiksi
puskurin tai auton alla, olevia
esineitä ei näytetä.
Jalankulkijoita, lapsia tai eläimiä ei havaita.
Älä peruuta autoa ainoastaan info‐
näytön varassa, vaan tarkista
tilanne auton takana ja ympärillä
aina ennen peruuttamista.
Päällekytkentä
Takana olevan risteävän liikenteen
hälytys aktivoituu automaattisesti
takakameran kanssa, kun peruutus‐
vaihde kytketään.

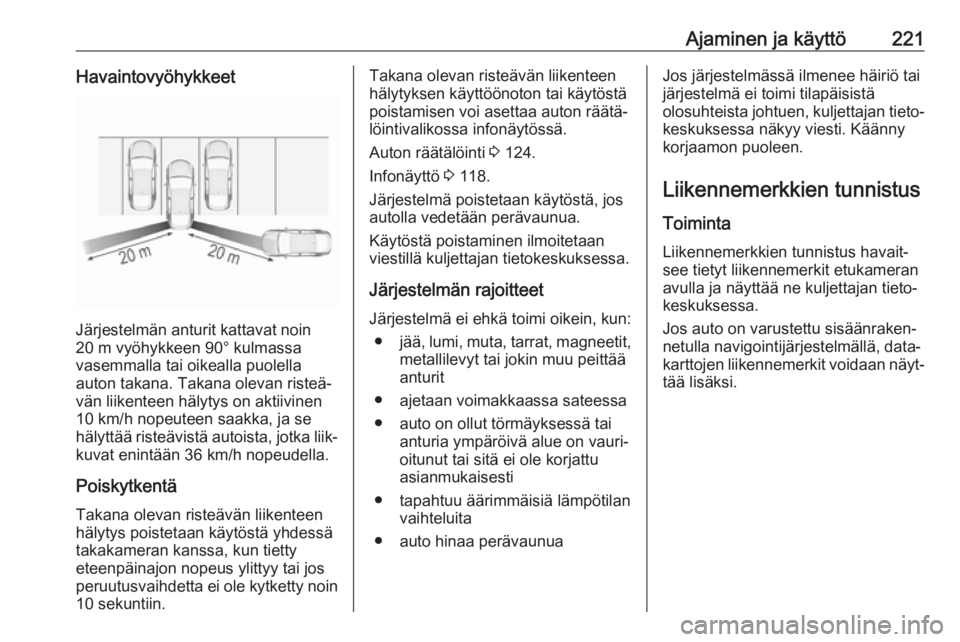

Ajaminen ja käyttö221Havaintovyöhykkeet
Järjestelmän anturit kattavat noin
20 m vyöhykkeen 90° kulmassa
vasemmalla tai oikealla puolella
auton takana. Takana olevan risteä‐
vän liikenteen hälytys on aktiivinen
10 km/h nopeuteen saakka, ja se
hälyttää risteävistä autoista, jotka liik‐
kuvat enintään 36 km/h nopeudella.
Poiskytkentä
Takana olevan risteävän liikenteen
hälytys poistetaan käytöstä yhdessä
takakameran kanssa, kun tietty
eteenpäinajon nopeus ylittyy tai jos peruutusvaihdetta ei ole kytketty noin 10 sekuntiin.
Takana olevan risteävän liikenteen
hälytyksen käyttöönoton tai käytöstä
poistamisen voi asettaa auton räätä‐
löintivalikossa infonäytössä.
Auton räätälöinti 3 124.
Infonäyttö 3 118.
Järjestelmä poistetaan käytöstä, jos
autolla vedetään perävaunua.
Käytöstä poistaminen ilmoitetaan
viestillä kuljettajan tietokeskuksessa.
Järjestelmän rajoitteet
Järjestelmä ei ehkä toimi oikein, kun: ● jää, lumi, muta, tarrat, magneetit,
metallilevyt tai jokin muu peittää anturit
● ajetaan voimakkaassa sateessa ● auto on ollut törmäyksessä tai anturia ympäröivä alue on vauri‐
oitunut tai sitä ei ole korjattu
asianmukaisesti
● tapahtuu äärimmäisiä lämpötilan vaihteluita
● auto hinaa perävaunuaJos järjestelmässä ilmenee häiriö tai
järjestelmä ei toimi tilapäisistä
olosuhteista johtuen, kuljettajan tieto‐
keskuksessa näkyy viesti. Käänny
korjaamon puoleen.
Liikennemerkkien tunnistus
Toiminta
Liikennemerkkien tunnistus havait‐
see tietyt liikennemerkit etukameran
avulla ja näyttää ne kuljettajan tieto‐
keskuksessa.
Jos auto on varustettu sisäänraken‐ netulla navigointijärjestelmällä, data‐
karttojen liikennemerkit voidaan näyt‐ tää lisäksi.

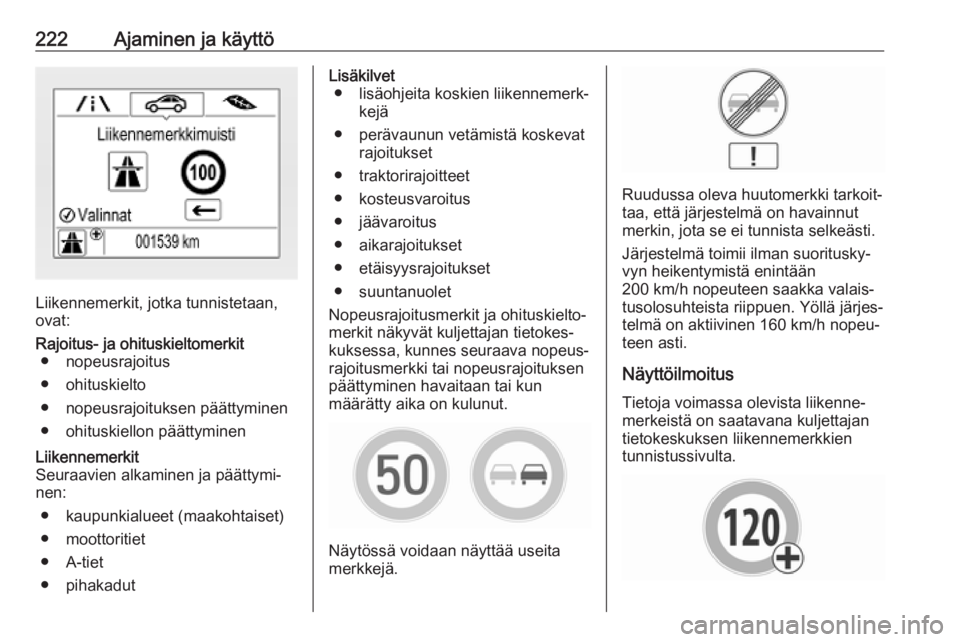

222Ajaminen ja käyttö
Liikennemerkit, jotka tunnistetaan,
ovat:
Rajoitus- ja ohituskieltomerkit ● nopeusrajoitus
● ohituskielto
● nopeusrajoituksen päättyminen
● ohituskiellon päättyminenLiikennemerkit
Seuraavien alkaminen ja päättymi‐
nen:
● kaupunkialueet (maakohtaiset)● moottoritiet
● A-tiet
● pihakadutLisäkilvet ● lisäohjeita koskien liikennemerk‐ kejä
● perävaunun vetämistä koskevat rajoitukset
● traktorirajoitteet
● kosteusvaroitus
● jäävaroitus
● aikarajoitukset
● etäisyysrajoitukset
● suuntanuolet
Nopeusrajoitusmerkit ja ohituskielto‐
merkit näkyvät kuljettajan tietokes‐
kuksessa, kunnes seuraava nopeus‐
rajoitusmerkki tai nopeusrajoituksen päättyminen havaitaan tai kun
määrätty aika on kulunut.
Näytössä voidaan näyttää useita
merkkejä.
Ruudussa oleva huutomerkki tarkoit‐
taa, että järjestelmä on havainnut
merkin, jota se ei tunnista selkeästi.
Järjestelmä toimii ilman suoritusky‐
vyn heikentymistä enintään
200 km/h nopeuteen saakka valais‐
tusolosuhteista riippuen. Yöllä järjes‐
telmä on aktiivinen 160 km/h nopeu‐
teen asti.
Näyttöilmoitus
Tietoja voimassa olevista liikenne‐
merkeistä on saatavana kuljettajan
tietokeskuksen liikennemerkkien
tunnistussivulta.

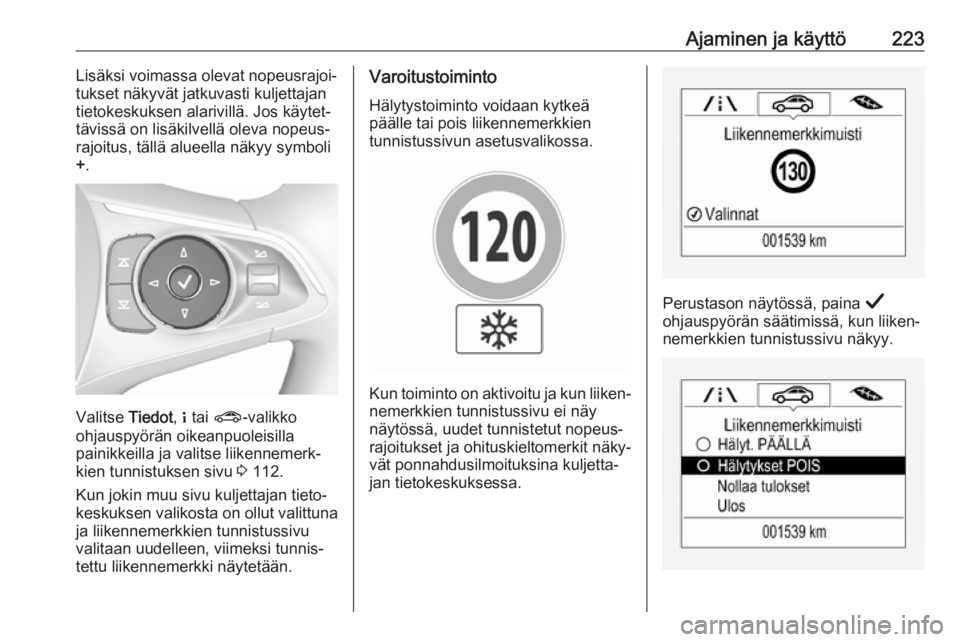

Ajaminen ja käyttö223Lisäksi voimassa olevat nopeusrajoi‐
tukset näkyvät jatkuvasti kuljettajan
tietokeskuksen alarivillä. Jos käytet‐
tävissä on lisäkilvellä oleva nopeus‐
rajoitus, tällä alueella näkyy symboli
+ .
Valitse Tiedot, " tai ? -valikko
ohjauspyörän oikeanpuoleisilla
painikkeilla ja valitse liikennemerk‐ kien tunnistuksen sivu 3 112.
Kun jokin muu sivu kuljettajan tieto‐ keskuksen valikosta on ollut valittuna
ja liikennemerkkien tunnistussivu
valitaan uudelleen, viimeksi tunnis‐
tettu liikennemerkki näytetään.
Varoitustoiminto
Hälytystoiminto voidaan kytkeä
päälle tai pois liikennemerkkien
tunnistussivun asetusvalikossa.
Kun toiminto on aktivoitu ja kun liiken‐
nemerkkien tunnistussivu ei näy
näytössä, uudet tunnistetut nopeus‐
rajoitukset ja ohituskieltomerkit näky‐ vät ponnahdusilmoituksina kuljetta‐
jan tietokeskuksessa.
Perustason näytössä, paina Å
ohjauspyörän säätimissä, kun liiken‐
nemerkkien tunnistussivu näkyy.

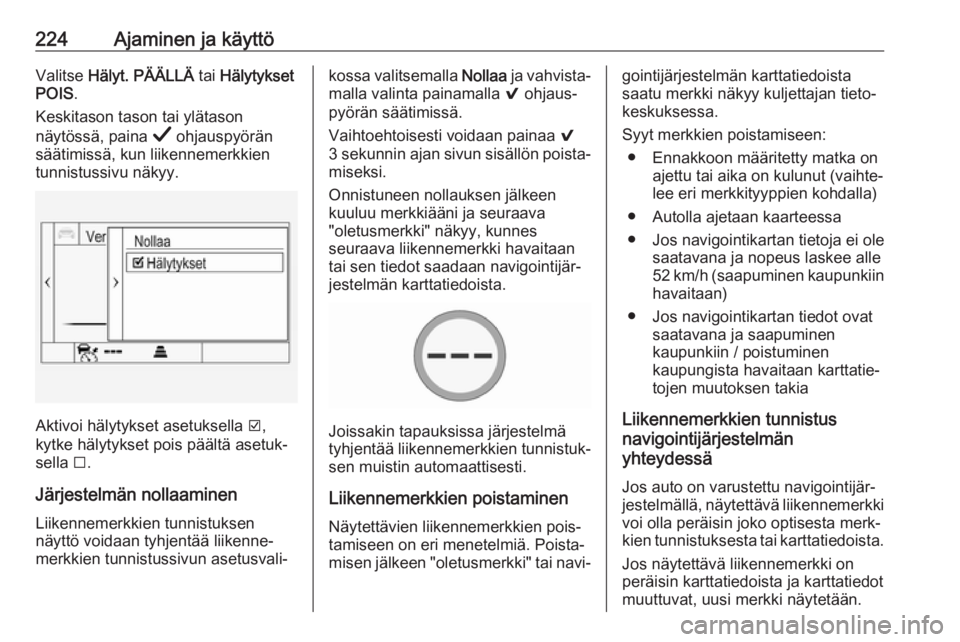

224Ajaminen ja käyttöValitse Hälyt. PÄÄLLÄ tai Hälytykset
POIS .
Keskitason tason tai ylätason
näytössä, paina Å ohjauspyörän
säätimissä, kun liikennemerkkien
tunnistussivu näkyy.
Aktivoi hälytykset asetuksella J,
kytke hälytykset pois päältä asetuk‐
sella I.
Järjestelmän nollaaminen
Liikennemerkkien tunnistuksen
näyttö voidaan tyhjentää liikenne‐
merkkien tunnistussivun asetusvali‐
kossa valitsemalla Nollaa ja vahvista‐
malla valinta painamalla 9 ohjaus‐
pyörän säätimissä.
Vaihtoehtoisesti voidaan painaa 9
3 sekunnin ajan sivun sisällön poista‐ miseksi.
Onnistuneen nollauksen jälkeen
kuuluu merkkiääni ja seuraava
"oletusmerkki" näkyy, kunnes
seuraava liikennemerkki havaitaan
tai sen tiedot saadaan navigointijär‐
jestelmän karttatiedoista.
Joissakin tapauksissa järjestelmä
tyhjentää liikennemerkkien tunnistuk‐ sen muistin automaattisesti.
Liikennemerkkien poistaminen Näytettävien liikennemerkkien pois‐
tamiseen on eri menetelmiä. Poista‐
misen jälkeen "oletusmerkki" tai navi‐
gointijärjestelmän karttatiedoista
saatu merkki näkyy kuljettajan tieto‐
keskuksessa.
Syyt merkkien poistamiseen: ● Ennakkoon määritetty matka on ajettu tai aika on kulunut (vaihte‐
lee eri merkkityyppien kohdalla)
● Autolla ajetaan kaarteessa
● Jos navigointikartan tietoja ei ole saatavana ja nopeus laskee alle52 km/h (saapuminen kaupunkiin
havaitaan)
● Jos navigointikartan tiedot ovat saatavana ja saapuminen
kaupunkiin / poistuminen
kaupungista havaitaan karttatie‐ tojen muutoksen takia
Liikennemerkkien tunnistus
navigointijärjestelmän
yhteydessä
Jos auto on varustettu navigointijär‐
jestelmällä, näytettävä liikennemerkki
voi olla peräisin joko optisesta merk‐kien tunnistuksesta tai karttatiedoista.
Jos näytettävä liikennemerkki on
peräisin karttatiedoista ja karttatiedot
muuttuvat, uusi merkki näytetään.

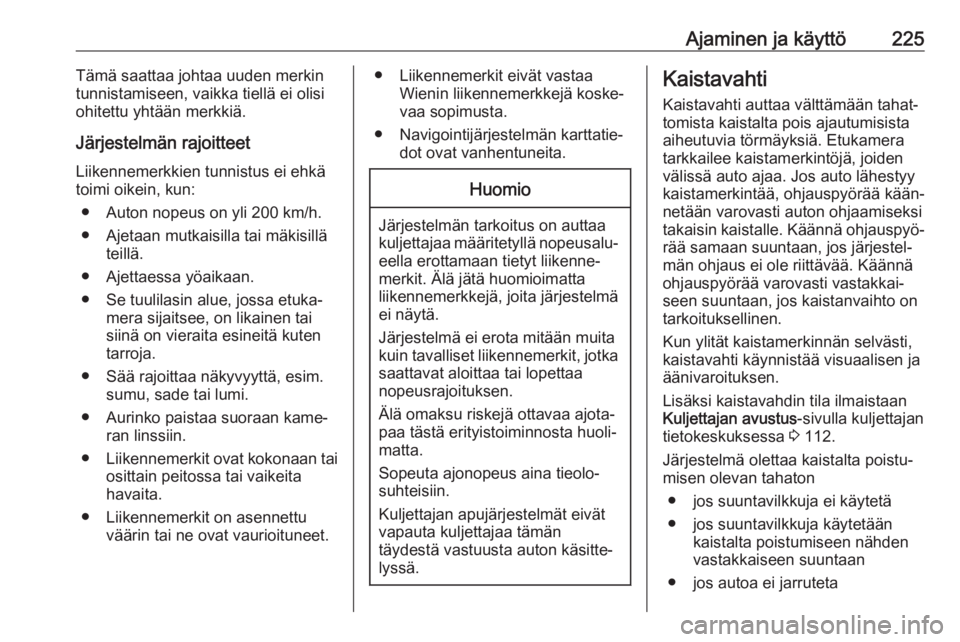

Ajaminen ja käyttö225Tämä saattaa johtaa uuden merkin
tunnistamiseen, vaikka tiellä ei olisi
ohitettu yhtään merkkiä.
Järjestelmän rajoitteet
Liikennemerkkien tunnistus ei ehkä
toimi oikein, kun:
● Auton nopeus on yli 200 km/h.● Ajetaan mutkaisilla tai mäkisillä teillä.
● Ajettaessa yöaikaan.
● Se tuulilasin alue, jossa etuka‐ mera sijaitsee, on likainen tai
siinä on vieraita esineitä kuten
tarroja.
● Sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi.
● Aurinko paistaa suoraan kame‐ ran linssiin.
● Liikennemerkit ovat kokonaan tai
osittain peitossa tai vaikeita
havaita.
● Liikennemerkit on asennettu väärin tai ne ovat vaurioituneet.● Liikennemerkit eivät vastaaWienin liikennemerkkejä koske‐
vaa sopimusta.
● Navigointijärjestelmän karttatie‐ dot ovat vanhentuneita.Huomio
Järjestelmän tarkoitus on auttaa
kuljettajaa määritetyllä nopeusalu‐
eella erottamaan tietyt liikenne‐
merkit. Älä jätä huomioimatta
liikennemerkkejä, joita järjestelmä
ei näytä.
Järjestelmä ei erota mitään muita
kuin tavalliset liikennemerkit, jotka saattavat aloittaa tai lopettaa
nopeusrajoituksen.
Älä omaksu riskejä ottavaa ajota‐
paa tästä erityistoiminnosta huoli‐
matta.
Sopeuta ajonopeus aina tieolo‐
suhteisiin.
Kuljettajan apujärjestelmät eivät vapauta kuljettajaa tämän
täydestä vastuusta auton käsitte‐
lyssä.
Kaistavahti
Kaistavahti auttaa välttämään tahat‐
tomista kaistalta pois ajautumisista
aiheutuvia törmäyksiä. Etukamera
tarkkailee kaistamerkintöjä, joiden
välissä auto ajaa. Jos auto lähestyy
kaistamerkintää, ohjauspyörää kään‐
netään varovasti auton ohjaamiseksi
takaisin kaistalle. Käännä ohjauspyö‐ rää samaan suuntaan, jos järjestel‐
män ohjaus ei ole riittävää. Käännä
ohjauspyörää varovasti vastakkai‐
seen suuntaan, jos kaistanvaihto on
tarkoituksellinen.
Kun ylität kaistamerkinnän selvästi,
kaistavahti käynnistää visuaalisen ja
äänivaroituksen.
Lisäksi kaistavahdin tila ilmaistaan
Kuljettajan avustus -sivulla kuljettajan
tietokeskuksessa 3 112.
Järjestelmä olettaa kaistalta poistu‐
misen olevan tahaton
● jos suuntavilkkuja ei käytetä
● jos suuntavilkkuja käytetään kaistalta poistumiseen nähden
vastakkaiseen suuntaan
● jos autoa ei jarruteta

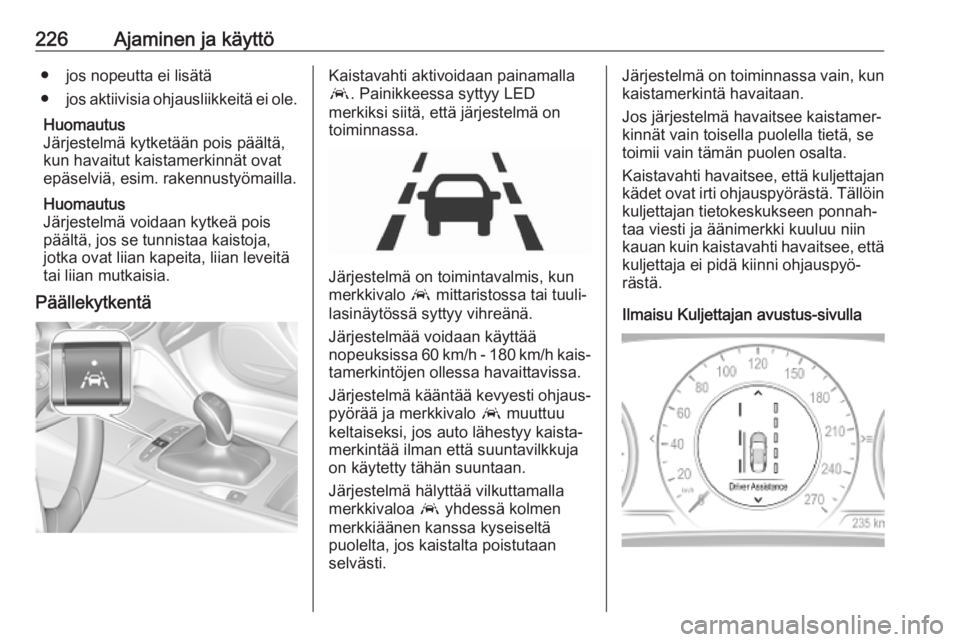

226Ajaminen ja käyttö● jos nopeutta ei lisätä
● jos aktiivisia ohjausliikkeitä ei ole.
Huomautus
Järjestelmä kytketään pois päältä,
kun havaitut kaistamerkinnät ovat
epäselviä, esim. rakennustyömailla.
Huomautus
Järjestelmä voidaan kytkeä pois
päältä, jos se tunnistaa kaistoja,
jotka ovat liian kapeita, liian leveitä
tai liian mutkaisia.
PäällekytkentäKaistavahti aktivoidaan painamalla
a . Painikkeessa syttyy LED
merkiksi siitä, että järjestelmä on
toiminnassa.
Järjestelmä on toimintavalmis, kun
merkkivalo a mittaristossa tai tuuli‐
lasinäytössä syttyy vihreänä.
Järjestelmää voidaan käyttää
nopeuksissa 60 km/h - 180 km/h kais‐
tamerkintöjen ollessa havaittavissa.
Järjestelmä kääntää kevyesti ohjaus‐
pyörää ja merkkivalo a muuttuu
keltaiseksi, jos auto lähestyy kaista‐
merkintää ilman että suuntavilkkuja
on käytetty tähän suuntaan.
Järjestelmä hälyttää vilkuttamalla
merkkivaloa a yhdessä kolmen
merkkiäänen kanssa kyseiseltä
puolelta, jos kaistalta poistutaan
selvästi.
Järjestelmä on toiminnassa vain, kun
kaistamerkintä havaitaan.
Jos järjestelmä havaitsee kaistamer‐
kinnät vain toisella puolella tietä, se
toimii vain tämän puolen osalta.
Kaistavahti havaitsee, että kuljettajan kädet ovat irti ohjauspyörästä. Tällöinkuljettajan tietokeskukseen ponnah‐
taa viesti ja äänimerkki kuuluu niin
kauan kuin kaistavahti havaitsee, että kuljettaja ei pidä kiinni ohjauspyö‐
rästä.
Ilmaisu Kuljettajan avustus-sivulla

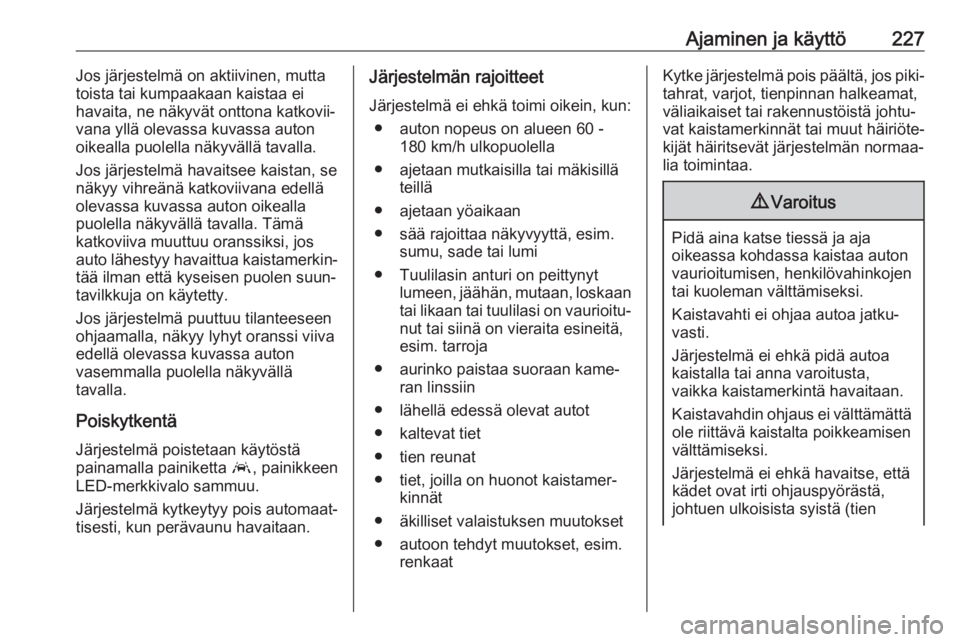

Ajaminen ja käyttö227Jos järjestelmä on aktiivinen, mutta
toista tai kumpaakaan kaistaa ei
havaita, ne näkyvät onttona katkovii‐
vana yllä olevassa kuvassa auton
oikealla puolella näkyvällä tavalla.
Jos järjestelmä havaitsee kaistan, se
näkyy vihreänä katkoviivana edellä
olevassa kuvassa auton oikealla
puolella näkyvällä tavalla. Tämä
katkoviiva muuttuu oranssiksi, jos
auto lähestyy havaittua kaistamerkin‐
tää ilman että kyseisen puolen suun‐ tavilkkuja on käytetty.
Jos järjestelmä puuttuu tilanteeseen
ohjaamalla, näkyy lyhyt oranssi viiva edellä olevassa kuvassa auton
vasemmalla puolella näkyvällä
tavalla.
Poiskytkentä
Järjestelmä poistetaan käytöstä
painamalla painiketta a, painikkeen
LED-merkkivalo sammuu.
Järjestelmä kytkeytyy pois automaat‐
tisesti, kun perävaunu havaitaan.Järjestelmän rajoitteet
Järjestelmä ei ehkä toimi oikein, kun: ● auton nopeus on alueen 60 - 180 km/h ulkopuolella
● ajetaan mutkaisilla tai mäkisillä teillä
● ajetaan yöaikaan
● sää rajoittaa näkyvyyttä, esim. sumu, sade tai lumi
● Tuulilasin anturi on peittynyt lumeen, jäähän, mutaan, loskaantai likaan tai tuulilasi on vaurioitu‐
nut tai siinä on vieraita esineitä,
esim. tarroja
● aurinko paistaa suoraan kame‐ ran linssiin
● lähellä edessä olevat autot
● kaltevat tiet
● tien reunat
● tiet, joilla on huonot kaistamer‐ kinnät
● äkilliset valaistuksen muutokset
● autoon tehdyt muutokset, esim. renkaatKytke järjestelmä pois päältä, jos piki‐tahrat, varjot, tienpinnan halkeamat,
väliaikaiset tai rakennustöistä johtu‐
vat kaistamerkinnät tai muut häiriöte‐
kijät häiritsevät järjestelmän normaa‐
lia toimintaa.9 Varoitus
Pidä aina katse tiessä ja aja
oikeassa kohdassa kaistaa auton vaurioitumisen, henkilövahinkojen
tai kuoleman välttämiseksi.
Kaistavahti ei ohjaa autoa jatku‐
vasti.
Järjestelmä ei ehkä pidä autoa
kaistalla tai anna varoitusta,
vaikka kaistamerkintä havaitaan.
Kaistavahdin ohjaus ei välttämättä ole riittävä kaistalta poikkeamisenvälttämiseksi.
Järjestelmä ei ehkä havaitse, että
kädet ovat irti ohjauspyörästä,
johtuen ulkoisista syistä (tien

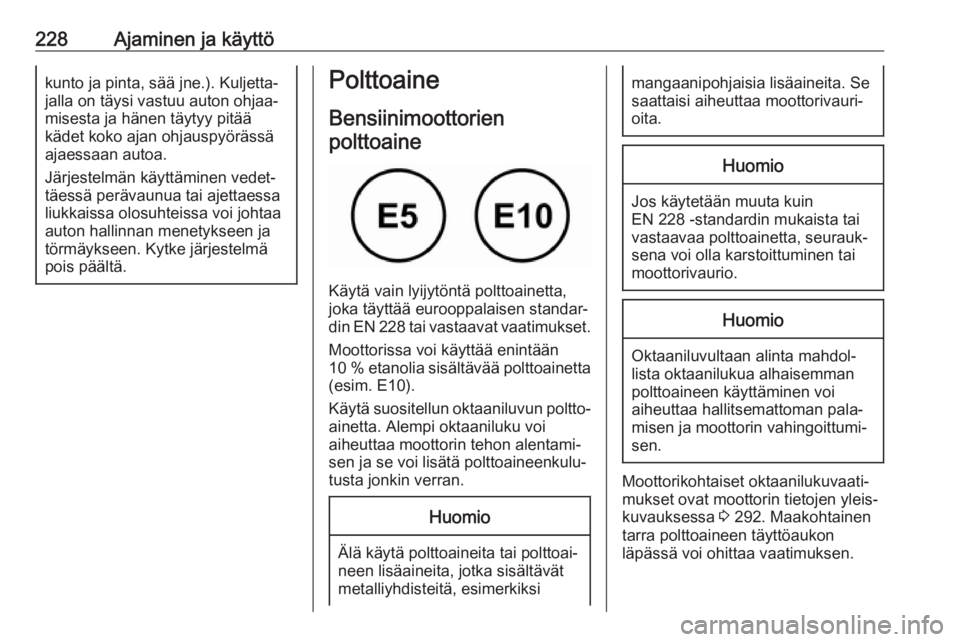

228Ajaminen ja käyttökunto ja pinta, sää jne.). Kuljetta‐
jalla on täysi vastuu auton ohjaa‐
misesta ja hänen täytyy pitää
kädet koko ajan ohjauspyörässä
ajaessaan autoa.
Järjestelmän käyttäminen vedet‐
täessä perävaunua tai ajettaessa
liukkaissa olosuhteissa voi johtaa
auton hallinnan menetykseen ja
törmäykseen. Kytke järjestelmä
pois päältä.Polttoaine
Bensiinimoottorienpolttoaine
Käytä vain lyijytöntä polttoainetta,
joka täyttää eurooppalaisen standar‐
din EN 228 tai vastaavat vaatimukset.
Moottorissa voi käyttää enintään
10 % etanolia sisältävää polttoainetta
(esim. E10).
Käytä suositellun oktaaniluvun poltto‐ ainetta. Alempi oktaaniluku voi
aiheuttaa moottorin tehon alentami‐ sen ja se voi lisätä polttoaineenkulu‐
tusta jonkin verran.
Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.Huomio
Jos käytetään muuta kuin
EN 228 -standardin mukaista tai
vastaavaa polttoainetta, seurauk‐ sena voi olla karstoittuminen tai
moottorivaurio.
Huomio
Oktaaniluvultaan alinta mahdol‐
lista oktaanilukua alhaisemman
polttoaineen käyttäminen voi
aiheuttaa hallitsemattoman pala‐ misen ja moottorin vahingoittumi‐
sen.
Moottorikohtaiset oktaanilukuvaati‐
mukset ovat moottorin tietojen yleis‐
kuvauksessa 3 292. Maakohtainen
tarra polttoaineen täyttöaukon
läpässä voi ohittaa vaatimuksen.
