Page 191 of 379

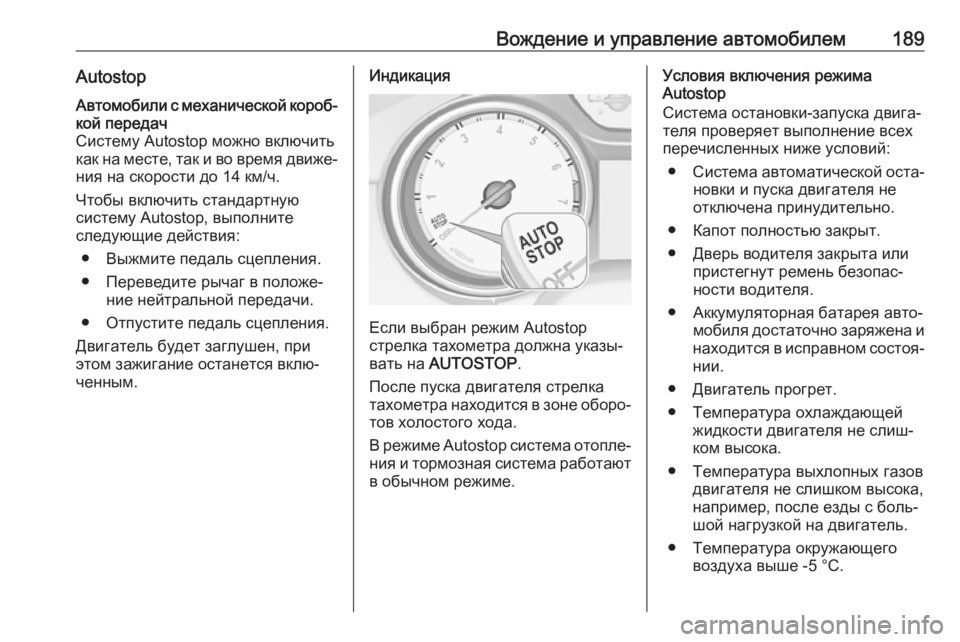

Вождение и управление автомобилем189AutostopАвтомобили с механической короб‐
кой передач
Систему Autostop можно включить
как на месте, так и во время движе‐ ния на скорости до 14 км/ч.
Чтобы включить стандартную
систему Autostop, выполните
следующие действия:
● Выжмите педаль сцепления.
● Переведите рычаг в положе‐ ние нейтральной передачи.
● Отпустите педаль сцепления.
Двигатель будет заглушен, при
этом зажигание останется вклю‐
ченным.Индикация
Если выбран режим Autostop
стрелка тахометра должна указы‐
вать на AUTOSTOP .
После пуска двигателя стрелка
тахометра находится в зоне оборо‐
тов холостого хода.
В режиме Autostop система отопле‐
ния и тормозная система работают
в обычном режиме.
Условия включения режима
Autostop
Система остановки-запуска двига‐
теля проверяет выполнение всех перечисленных ниже условий:
● Система автоматической оста‐
новки и пуска двигателя не
отключена принудительно.
● Капот полностью закрыт.
● Дверь водителя закрыта или пристегнут ремень безопас‐
ности водителя.
● Аккумуляторная батарея авто‐ мобиля достаточно заряжена и
находится в исправном состоя‐ нии.
● Двигатель прогрет.
● Температура охлаждающей жидкости двигателя не слиш‐
ком высока.
● Температура выхлопных газов двигателя не слишком высока,
например, после езды с боль‐
шой нагрузкой на двигатель.
● Температура окружающего воздуха выше -5 °C.
Page 192 of 379

190Вождение и управление автомобилем●Включение режима Autostop не
запрещено системой климат-
контроля.
● В камере вакуумного усили‐ теля тормозной системы
имеется достаточное разреже‐ ние.
● Между последним перезапу‐ ском двигателя и его следую‐
щей автоматической останов‐
кой должно пройти не менее
10 секунд.
● Не включен режим регенера‐ ции сажевого фильтра.
● Автомобиль с момента послед‐
ней автоматической остановки
двигался со скоростью не
менее скорости пешехода.
Если какое-то из условий не выпол‐
няется, режим Autostop не вклю‐
чится.
Система автоматической оста‐
новки и пуска двигателя отклю‐
чается на уклонах 12 % и более.
Некоторые параметры работы
системы климат-контроля не пред‐
усматривают возможность включе‐
ния режима Autostop. Подробныесведения приведены в разделе,
посвященном системе климат-
контроля 3 169.
Режим Autostop может не вклю‐
чаться сразу после съезда со
скоростного шоссе.
Обкатка нового автомобиля 3 184.
Защита от разрядки
аккумуляторной батареи
автомобиля
Для обеспечения надежного пере‐
запуска двигателя в системе авто‐
матической остановки и пуска
двигателя реализовано несколько
функций защиты от разряда акку‐
муляторной батареи.
Меры снижения
энергопотребления
В режиме Autostop ряд функций,
таких как дополнительный электри‐ ческий обогреватель и подогрев
заднего стекла, отключаются или
переводятся в режим энергосбере‐ жения. Скорость вращения венти‐
лятора системы климат-контроля
снижается для экономии заряда.Пуск двигателя водителем
Автомобили с механической
коробкой передач
Любой двигатель можно перезапу‐
стить двумя способами: путем
обычного перезапуска или путем
перезапуска с задержкой.Стандартная система автоматиче‐
ской остановки и пуска двигателя
Чтобы снова запустить двигатель,
выжмите педаль сцепления, не
выжимая педаль тормоза.Система поздней автоматической
остановки и пуска двигателя
Функция пуска с задержкой рабо‐
тает только на уклонах до 5 %.
● Выжмите педаль тормоза.
● Выжмите педаль сцепления.
● Включите первую передачу.
● Чтобы снова запустить двига‐ тель, выжмите педаль
тормоза.
Page 193 of 379

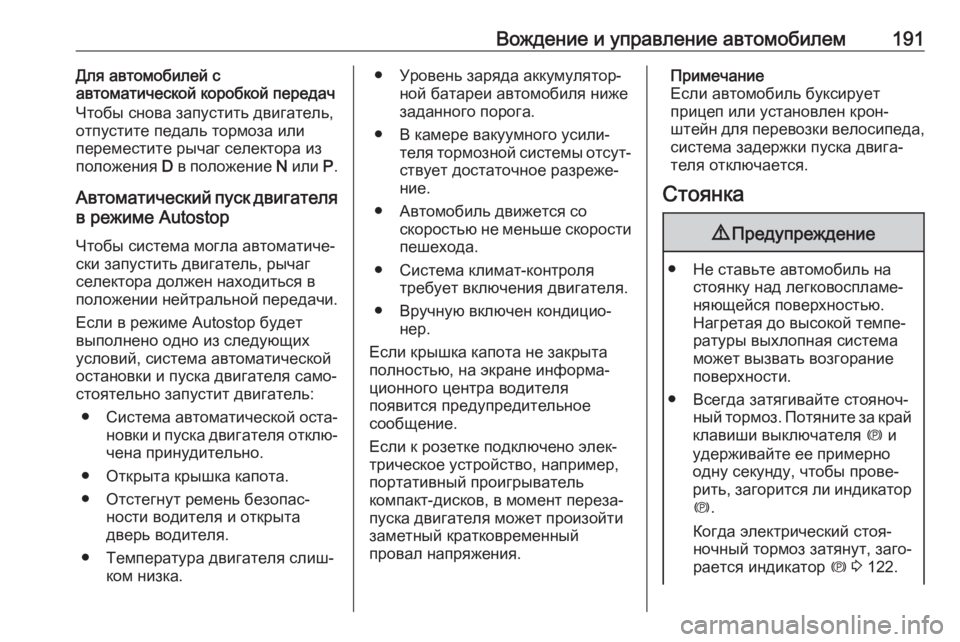

Вождение и управление автомобилем191Для автомобилей с
автоматической коробкой передач
Чтобы снова запустить двигатель,
отпустите педаль тормоза или
переместите рычаг селектора из
положения D в положение N или P.
Автоматический пуск двигателя
в режиме Autostop
Чтобы система могла автоматиче‐
ски запустить двигатель, рычаг
селектора должен находиться в
положении нейтральной передачи.
Если в режиме Autostop будет
выполнено одно из следующих
условий, система автоматической
остановки и пуска двигателя само‐
стоятельно запустит двигатель:
● Система автоматической оста‐
новки и пуска двигателя отклю‐
чена принудительно.
● Открыта крышка капота.
● Отстегнут ремень безопас‐ ности водителя и открыта
дверь водителя.
● Температура двигателя слиш‐ ком низка.● Уровень заряда аккумулятор‐ ной батареи автомобиля ниже
заданного порога.
● В камере вакуумного усили‐ теля тормозной системы отсут‐
ствует достаточное разреже‐ ние.
● Автомобиль движется со скоростью не меньше скоростипешехода.
● Система климат-контроля требует включения двигателя.
● Вручную включен кондицио‐ нер.
Если крышка капота не закрыта полностью, на экране информа‐
ционного центра водителя
появится предупредительное
сообщение.
Если к розетке подключено элек‐
трическое устройство, например,
портативный проигрыватель
компакт-дисков, в момент переза‐
пуска двигателя может произойти
заметный кратковременный
провал напряжения.Примечание
Если автомобиль буксирует
прицеп или установлен крон‐
штейн для перевозки велосипеда, система задержки пуска двига‐
теля отключается.
Стоянка9 Предупреждение
● Не ставьте автомобиль на
стоянку над легковоспламе‐
няющейся поверхностью.
Нагретая до высокой темпе‐
ратуры выхлопная система
может вызвать возгорание
поверхности.
● Всегда затягивайте стояноч‐ ный тормоз. Потяните за край
клавиши выключателя m и
удерживайте ее примерно
одну секунду, чтобы прове‐
рить, загорится ли индикатор m .
Когда электрический стоя‐
ночный тормоз затянут, заго‐
рается индикатор m 3 122.
Page 194 of 379

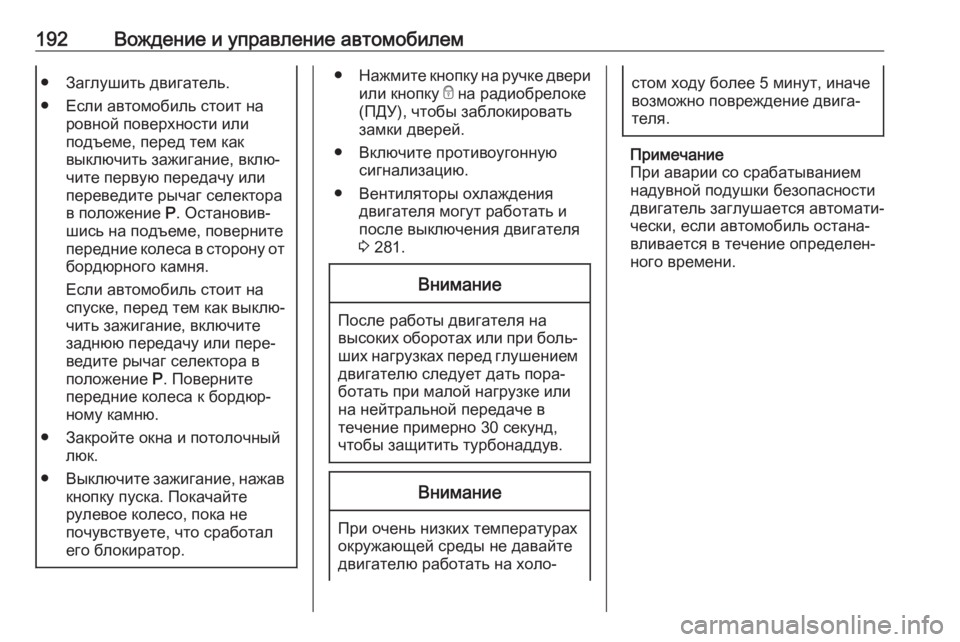

192Вождение и управление автомобилем● Заглушить двигатель.
● Если автомобиль стоит на ровной поверхности или
подъеме, перед тем как
выключить зажигание, вклю‐
чите первую передачу или
переведите рычаг селектора
в положение P. Остановив‐
шись на подъеме, поверните
передние колеса в сторону от
бордюрного камня.
Если автомобиль стоит на
спуске, перед тем как выклю‐
чить зажигание, включите
заднюю передачу или пере‐
ведите рычаг селектора в
положение P. Поверните
передние колеса к бордюр‐
ному камню.
● Закройте окна и потолочный люк.
● Выключите зажигание, нажав
кнопку пуска. Покачайте
рулевое колесо, пока не
почувствуете, что сработал
его блокиратор.● Нажмите кнопку на ручке двери
или кнопку e на радиобрелоке
(ПДУ), чтобы заблокировать
замки дверей.
● Включите противоугонную сигнализацию.
● Вентиляторы охлаждения двигателя могут работать и
после выключения двигателя
3 281.Внимание
После работы двигателя на
высоких оборотах или при боль‐ ших нагрузках перед глушением
двигателю следует дать пора‐
ботать при малой нагрузке или
на нейтральной передаче в
течение примерно 30 секунд,
чтобы защитить турбонаддув.
Внимание
При очень низких температурах
окружающей среды не давайте
двигателю работать на холо‐
стом ходу более 5 минут, иначе
возможно повреждение двига‐
теля.
Примечание
При аварии со срабатыванием
надувной подушки безопасности
двигатель заглушается автомати‐
чески, если автомобиль остана‐
вливается в течение определен‐
ного времени.
Page 195 of 379

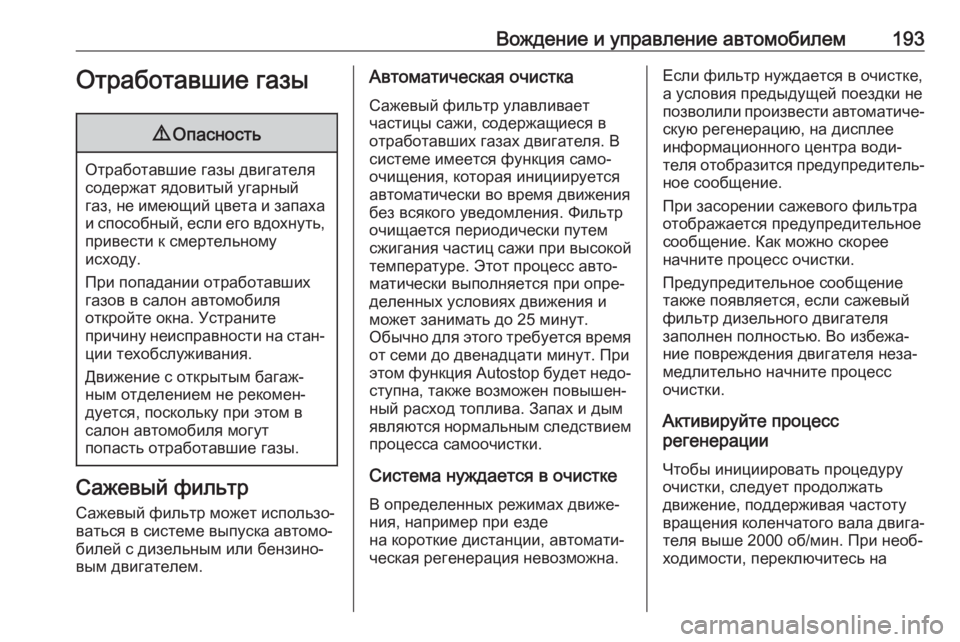

Вождение и управление автомобилем193Отработавшие газы9Опасность
Отработавшие газы двигателя
содержат ядовитый угарный
газ, не имеющий цвета и запаха и способный, если его вдохнуть,
привести к смертельному
исходу.
При попадании отработавших газов в салон автомобиля
откройте окна. Устраните
причину неисправности на стан‐
ции техобслуживания.
Движение с открытым багаж‐
ным отделением не рекомен‐
дуется, поскольку при этом в
салон автомобиля могут
попасть отработавшие газы.
Сажевый фильтр
Сажевый фильтр может использо‐
ваться в системе выпуска автомо‐
билей с дизельным или бензино‐
вым двигателем.
Автоматическая очистка
Сажевый фильтр улавливает
частицы сажи, содержащиеся в
отработавших газах двигателя. В
системе имеется функция само‐
очищения, которая инициируется
автоматически во время движения
без всякого уведомления. Фильтр
очищается периодически путем
сжигания частиц сажи при высокой
температуре. Этот процесс авто‐ матически выполняется при опре‐
деленных условиях движения и
может занимать до 25 минут.
Обычно для этого требуется время от семи до двенадцати минут. При
этом функция Autostop будет недо‐
ступна, также возможен повышен‐
ный расход топлива. Запах и дым
являются нормальным следствием
процесса самоочистки.
Система нуждается в очистке В определенных режимах движе‐
ния, например при езде
на короткие дистанции, автомати‐
ческая регенерация невозможна.Если фильтр нуждается в очистке,
а условия предыдущей поездки не позволили произвести автоматиче‐ скую регенерацию, на дисплее
информационного центра води‐
теля отобразится предупредитель‐
ное сообщение.
При засорении сажевого фильтра
отображается предупредительное
сообщение. Как можно скорее
начните процесс очистки.
Предупредительное сообщение
также появляется, если сажевый
фильтр дизельного двигателя
заполнен полностью. Во избежа‐
ние повреждения двигателя неза‐
медлительно начните процесс
очистки.
Активируйте процесс
регенерации
Чтобы инициировать процедуру
очистки, следует продолжать
движение, поддерживая частоту
вращения коленчатого вала двига‐ теля выше 2000 об/мин. При необ‐
ходимости, переключитесь на
Page 196 of 379

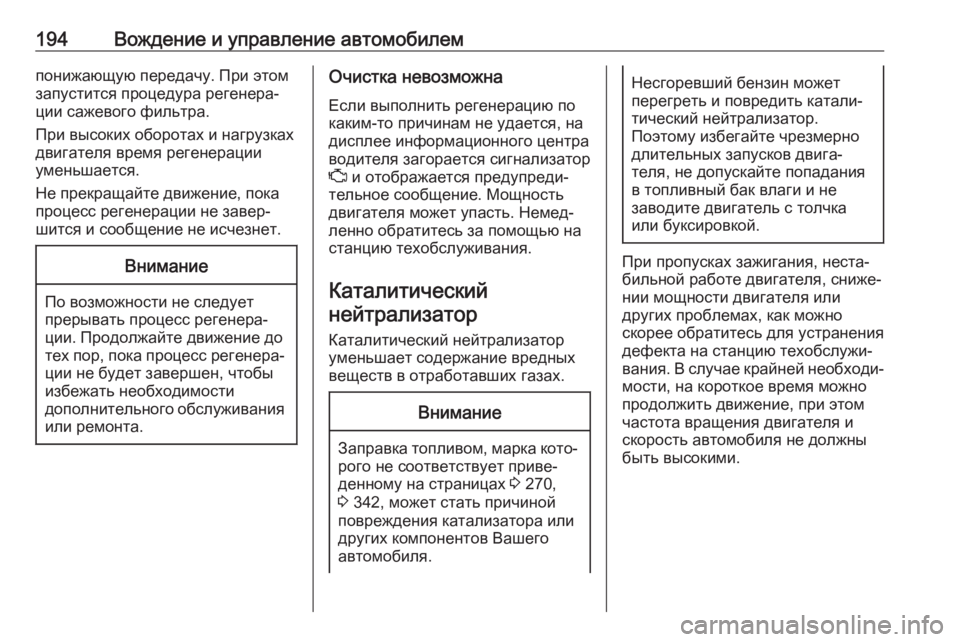

194Вождение и управление автомобилемпонижающую передачу. При этом
запустится процедура регенера‐
ции сажевого фильтра.
При высоких оборотах и нагрузках
двигателя время регенерации
уменьшается.
Не прекращайте движение, пока процесс регенерации не завер‐
шится и сообщение не исчезнет.Внимание
По возможности не следует
прерывать процесс регенера‐
ции. Продолжайте движение до
тех пор, пока процесс регенера‐ ции не будет завершен, чтобы
избежать необходимости
дополнительного обслуживания или ремонта.
Очистка невозможна
Если выполнить регенерацию по
каким-то причинам не удается, на
дисплее информационного центра
водителя загорается сигнализатор
Z и отображается предупреди‐
тельное сообщение. Мощность
двигателя может упасть. Немед‐
ленно обратитесь за помощью на
станцию техобслуживания.
Каталитический
нейтрализатор
Каталитический нейтрализатор
уменьшает содержание вредных
веществ в отработавших газах.Внимание
Заправка топливом, марка кото‐ рого не соответствует приве‐
денному на страницах 3 270,
3 342, может стать причиной
повреждения катализатора или
других компонентов Вашего
автомобиля.
Несгоревший бензин может
перегреть и повредить катали‐
тический нейтрализатор.
Поэтому избегайте чрезмерно
длительных запусков двига‐
теля, не допускайте попадания
в топливный бак влаги и не
заводите двигатель с толчка
или буксировкой.
При пропусках зажигания, неста‐
бильной работе двигателя, сниже‐
нии мощности двигателя или
других проблемах, как можно
скорее обратитесь для устранения
дефекта на станцию техобслужи‐
вания. В случае крайней необходи‐
мости, на короткое время можно
продолжить движение, при этом
частота вращения двигателя и
скорость автомобиля не должны
быть высокими.
Page 197 of 379

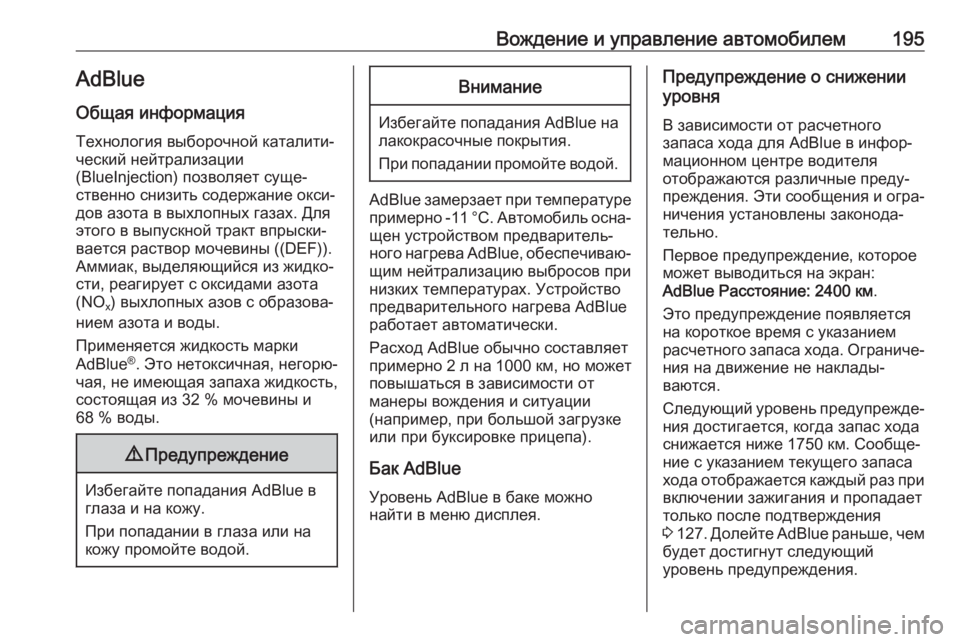

Вождение и управление автомобилем195AdBlue
Общая информация Технология выборочной каталити‐
ческий нейтрализации
(BlueInjection) позволяет суще‐
ственно снизить содержание окси‐
дов азота в выхлопных газах. Для
этого в выпускной тракт впрыски‐
вается раствор мочевины ((DEF)).
Аммиак, выделяющийся из жидко‐
сти, реагирует с оксидами азота
(NO x) выхлопных азов с образова‐
нием азота и воды.
Применяется жидкость марки
AdBlue ®
. Это нетоксичная, негорю‐
чая, не имеющая запаха жидкость, состоящая из 32 % мочевины и
68 % воды.9 Предупреждение
Избегайте попадания AdBlue в
глаза и на кожу.
При попадании в глаза или на
кожу промойте водой.
Внимание
Избегайте попадания AdBlue на
лакокрасочные покрытия.
При попадании промойте водой.
AdBlue замерзает при температуре
примерно -11 °C. Автомобиль осна‐ щен устройством предваритель‐
ного нагрева AdBlue, обеспечиваю‐
щим нейтрализацию выбросов при
низких температурах. Устройство
предварительного нагрева AdBlue
работает автоматически.
Расход AdBlue обычно составляет
примерно 2 л на 1000 км, но может
повышаться в зависимости от
манеры вождения и ситуации
(например, при большой загрузке
или при буксировке прицепа).
Бак AdBlue
Уровень AdBlue в баке можно
найти в меню дисплея.
Предупреждение о снижении
уровня
В зависимости от расчетного
запаса хода для AdBlue в инфор‐
мационном центре водителя
отображаются различные преду‐
преждения. Эти сообщения и огра‐ ничения установлены законода‐
тельно.
Первое предупреждение, которое
может выводиться на экран:
AdBlue Расстояние: 2400 км .
Это предупреждение появляется
на короткое время с указанием
расчетного запаса хода. Ограниче‐ ния на движение не наклады‐
ваются.
Следующий уровень предупрежде‐
ния достигается, когда запас хода
снижается ниже 1750 км. Сообще‐
ние с указанием текущего запаса
хода отображается каждый раз при
включении зажигания и пропадает
только после подтверждения
3 127 . Долейте AdBlue раньше, чем
будет достигнут следующий
уровень предупреждения.
Page 198 of 379

196Вождение и управление автомобилемПри запасе хода для AdBlue
меньше 900 км на экране попере‐
менно отображаются следующие
предупреждающие сообщения,
которые невозможно удалить:
● AdBlue Низкий уровень
Требуется заполнить
● Перезапуск двиг. предотвр.
900 км .
Кроме того, постоянно мигает конт‐
рольный индикатор Y.
Примечание
При высоком расходе AdBlue это
предупреждение может
появиться в информационном
центре водителя без прохожде‐
ния предыдущих уровней.
Последний уровень предупрежде‐
ния достигается, когда бак AdBlue
оказывается пустым. Повторный
запуск двигателя становится
невозможен. На экране попере‐
менно отображаются следующие предупреждающие сообщения,
которые невозможно удалить:
● AdBlue Пусто Требуется
заполнить
● Двигатель не перезапустится .Кроме того, постоянно мигает конт‐
рольный индикатор Y.
После активной блокировки
запуска двигателя появляется
следующее сообщение:
Заполнить AdBlue Завести
автомобиль .
Чтобы можно было запустить
двигатель, необходимо залить полный бак AdBlue 3 346.
Предупреждения о высоком уровне выбросов
Если уровень выбросов превы‐
шает определенное значение, в
информационном центре водителя (DIC) отображаются предупреж‐
дающие сообщения, аналогичные
сообщениям о выходе за пределы
диапазонов.
Появляются сообщения о необхо‐
димости проверки выхлопной
системы и в конце концов - сооб‐
щение о блокировке запуска двига‐
теля. Эти ограничения наклады‐
ваются законодательством.
Обратитесь на станцию техобслу‐
живания.Дозаправка AdBlueВнимание
Используйте только жидкость
AdBlue, соответствующую евро‐
пейским стандартам DIN 70 070
и ISO 22241-1.
Не используйте присадки.
Не разбавляйте раствор AdBlue.
Иначе возможно повреждение системы выборочной каталити‐
ческой нейтрализации.
Примечание
Если нет возможности воспользо‐ ваться насосом с насадкой для
пассажирских автомобилей на
АЗС, используйте для дозаправки
только бутыли и канистры с
AdBlue с герметичным переходни‐ ком, чтобы исключить расплески‐
вание и перелив, а также чтобы не
допустить попадания наружу
паров из бака. AdBlue в бутылях и
Page 199 of 379

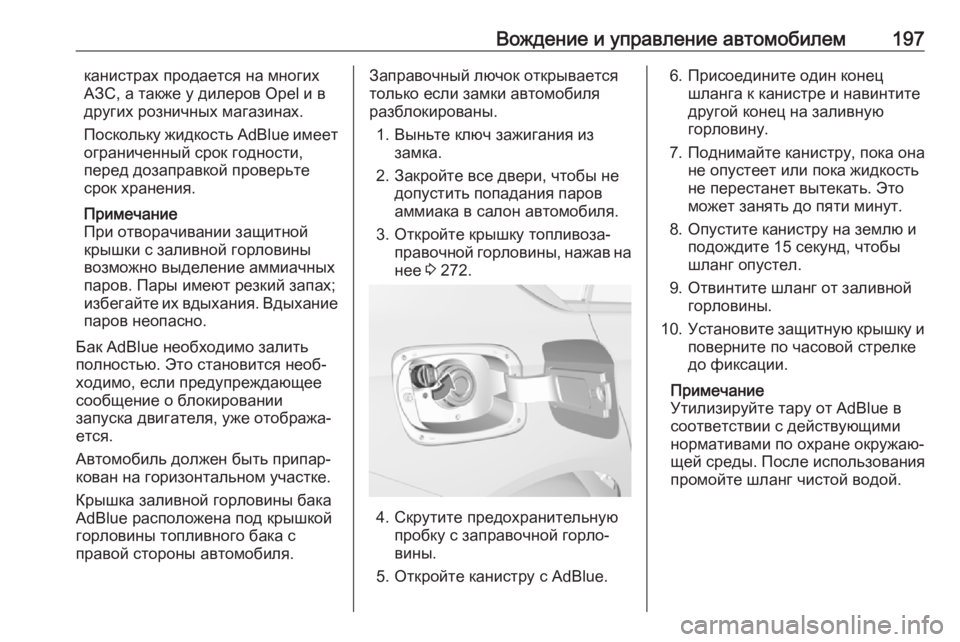

Вождение и управление автомобилем197канистрах продается на многих
АЗС, а также у дилеров Opel и в
других розничных магазинах.
Поскольку жидкость AdBlue имеет
ограниченный срок годности,
перед дозаправкой проверьте
срок хранения.
Примечание
При отворачивании защитной
крышки с заливной горловины
возможно выделение аммиачных
паров. Пары имеют резкий запах;
избегайте их вдыхания. Вдыхание
паров неопасно.
Бак AdBlue необходимо залить
полностью. Это становится необ‐ ходимо, если предупреждающее
сообщение о блокировании
запуска двигателя, уже отобража‐
ется.
Автомобиль должен быть припар‐
кован на горизонтальном участке.
Крышка заливной горловины бака
AdBlue расположена под крышкой
горловины топливного бака с
правой стороны автомобиля.Заправочный лючок открывается
только если замки автомобиля
разблокированы.
1. Выньте ключ зажигания из замка.
2. Закройте все двери, чтобы не допустить попадания паров
аммиака в салон автомобиля.
3. Откройте крышку топливоза‐ правочной горловины, нажав нанее 3 272.
4. Скрутите предохранительную
пробку с заправочной горло‐
вины.
5. Откройте канистру с AdBlue.
6. Присоедините один конец шланга к канистре и навинтите
другой конец на заливную
горловину.
7. Поднимайте канистру, пока она не опустеет или пока жидкостьне перестанет вытекать. Это
может занять до пяти минут.
8. Опустите канистру на землю и подождите 15 секунд, чтобы
шланг опустел.
9. Отвинтите шланг от заливной горловины.
10. Установите защитную крышку и
поверните по часовой стрелке
до фиксации.
Примечание
Утилизируйте тару от AdBlue в соответствии с действующими
нормативами по охране окружаю‐
щей среды. После использования
промойте шланг чистой водой.
Page 200 of 379

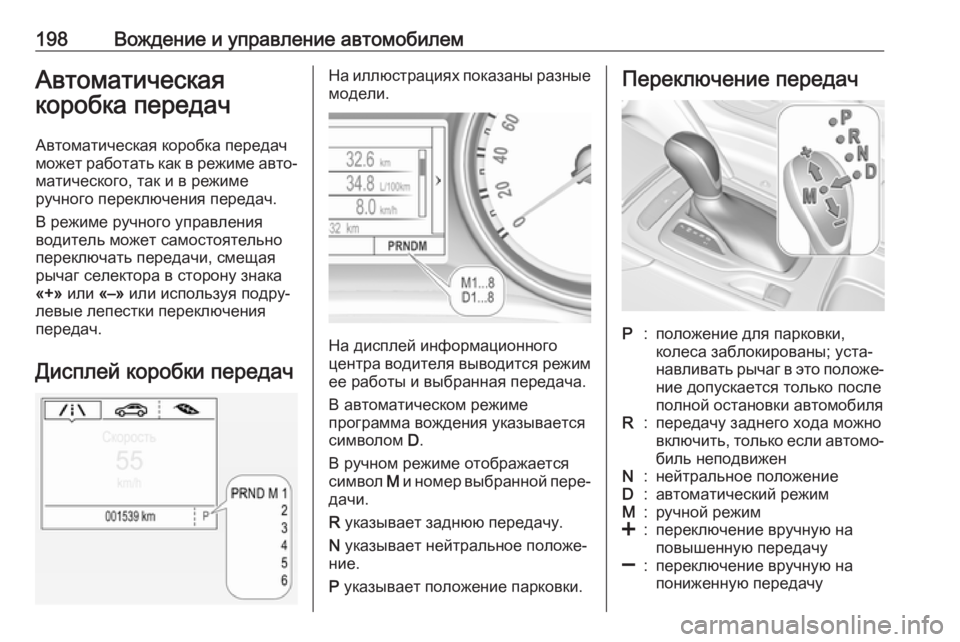

198Вождение и управление автомобилемАвтоматическая
коробка передач
Автоматическая коробка передач
может работать как в режиме авто‐
матического, так и в режиме
ручного переключения передач.
В режиме ручного управления
водитель может самостоятельно
переключать передачи, смещая
рычаг селектора в сторону знака
«+» или «–» или используя подру‐
левые лепестки переключения
передач.
Дисплей коробки передачНа иллюстрациях показаны разные
модели.
На дисплей информационного
центра водителя выводится режим ее работы и выбранная передача.
В автоматическом режиме
программа вождения указывается
символом D.
В ручном режиме отображается
символ M и номер выбранной пере‐
дачи.
R указывает заднюю передачу.
N указывает нейтральное положе‐
ние.
P указывает положение парковки.
Переключение передачP:положение для парковки,
колеса заблокированы; уста‐
навливать рычаг в это положе‐ ние допускается только после
полной остановки автомобиляR:передачу заднего хода можно
включить, только если автомо‐
биль неподвиженN:нейтральное положениеD:автоматический режимM:ручной режим<:переключение вручную на
повышенную передачу]:переключение вручную на
пониженную передачу
