Вождение и управление автомобилем249на дисплей будут снова выво‐
диться сообщения системы упре‐
ждающей помощи при парковке, и
вы сможете продолжить маневри‐
рование для парковки.
Выключение
Система отключается в следую‐
щих случаях:
● кратковременное нажатие клавиши (
● маневр парковки успешно завершен
● во время поиска места для парковки скорость автомобиля
превысила 30 км/ч
● в режиме активной помощи при
парковке скорость автомобиля
превысила 8 км/ч
● система установила, что води‐ тель взялся за руль
● выявлен крутой подъем
● превышено максимальное разрешенное количество пере‐
ключений передач:восемь циклов при параллель‐ ной парковке или пять циклов
при перпендикулярной
● выключено зажигание
При отключении системы (водите‐
лем или по другим причинам) во
время выполнения маневров на
дисплей выводится сообщение.
Также подается звуковой сигнал.
Автоматическая коробка передач:
Если систему упреждающей
помощи при парковке отключить во
время парковки, а также после
успешного завершения парковки
система будет удерживать автомо‐
биль на месте до тех пор, пока не
будет выполнено одно из следую‐
щих действий:
1. выжата педаль тормоза
2. включен электромеханический стояночный тормоз
3. рычаг селектора переведен в положение PНеисправности
Сообщение отображается в
следующих случаях:
● В системе имеется неисправ‐ ность.
● Водитель не завершил успешно парковочный маневр.
● Система не работает.
● При возникновении любых из указанных выше условий
отключения системы.
Если во время маневра на пути
автомобиля обнаруживается
препятствие, на дисплей выво‐
дится сообщение о необходимости
остановиться. После удаления
объекта маневр для парковки
будет возобновлен. Если препят‐
ствие не удалено, система будет
отключена.

250Вождение и управление автомобилемОбщие замечания о системе
облегчения парковки9 Предупреждение
При определенных условиях
помешать обнаружению препят‐ ствия могут поверхности пред‐метов или одежды с различнымотражением звука, а также
внешние источники шума.
Внимание
Эффективность системы
снижается, когда датчики
покрываются, например,
наледью или снегом.
Эффективность работы
системы облегчения парковки
может быть снижена, если авто‐ мобиль сильно загружен.
Особые условия возникают,
если поблизости находятся
высокие автомобили
(например, внедорожники,
минифургоны, крупногабарит‐
ные фургоны). Опознавание
объектов и правильный расчет
дистанции до таких автомоби‐
лей (в верхней части) не обес‐
печивается.
Кроме того, система может не
обнаруживать объекты с очень
малым сечением отражения
(например, тонкие или изгото‐
вленные из мягких материалов).
Системы автоматической
парковки не распознают пред‐
меты, находящиеся за пред‐
елами радиуса действия.
Примечание
Ложные срабатывания датчиков
могут быть вызваны помехами
внешних источников звука или механическими препятствиями (в
этом случае система предупре‐
ждает о наличии несуществую‐
щих объектов).
Проверьте правильность уста‐
новки переднего номерного знака
(знак не должен быть изогнут, с
левого и с правого края между
знаком и бампером не должно
быть зазоров) и датчиков.
Система упреждающей помощи
при парковке может не отреагиро‐
вать, если после начала выполне‐ ния маневра в результате пере‐
строения других автомобилей
пространство, доступное для
парковки, изменится. Система
может распознавать въезды,
арки, дворы и даже перекрестки
как места, доступные для
парковки. После включения пере‐
дачи заднего хода система начи‐
нает маневрирование для въезда
на парковочное место. Удосто‐
верьтесь, что выбранное для
парковки место действительно
свободно.
Система не способна распознав‐ ать низкие бордюрные камни и
неровности покрытия, например,
на строительных площадках. Вся
ответственность возлагается на водителя.
Примечание
На новом автомобиле при первом
использовании системы необхо‐
димо выполнить ее калибровку.
Для оптимальной работы системы
помощи при парковке необходимо

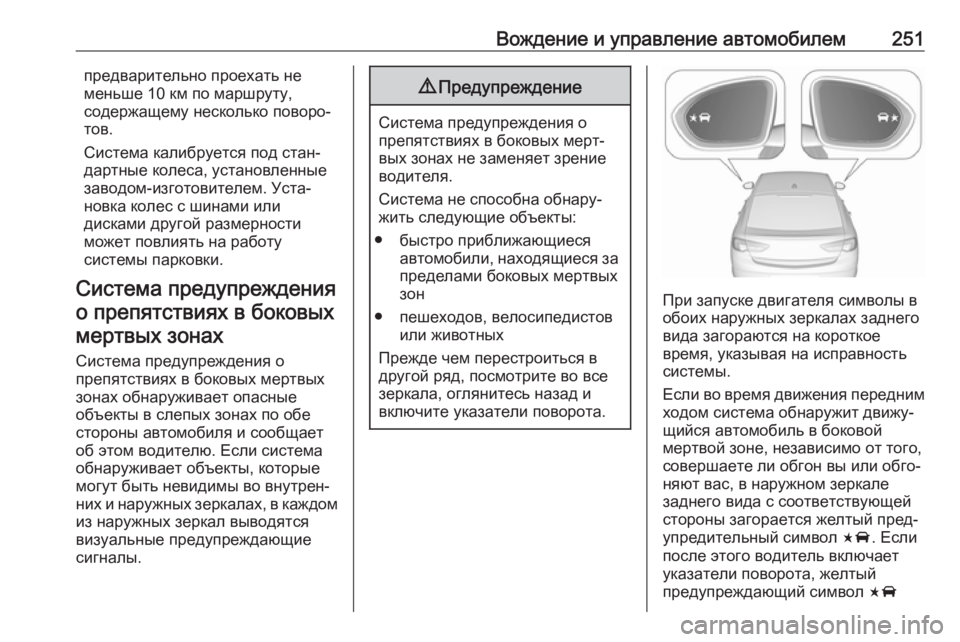

Вождение и управление автомобилем251предварительно проехать не
меньше 10 км по маршруту,
содержащему несколько поворо‐
тов.
Система калибруется под стан‐
дартные колеса, установленные
заводом-изготовителем. Уста‐
новка колес с шинами или
дисками другой размерности
может повлиять на работу
системы парковки.
Система предупреждения о препятствиях в боковыхмертвых зонах
Система предупреждения о
препятствиях в боковых мертвых
зонах обнаруживает опасные
объекты в слепых зонах по обе
стороны автомобиля и сообщает
об этом водителю. Если система
обнаруживает объекты, которые
могут быть невидимы во внутрен‐
них и наружных зеркалах, в каждом
из наружных зеркал выводятся визуальные предупреждающие
сигналы.9 Предупреждение
Система предупреждения о
препятствиях в боковых мерт‐
вых зонах не заменяет зрение
водителя.
Система не способна обнару‐
жить следующие объекты:
● быстро приближающиеся автомобили, находящиеся за
пределами боковых мертвых
зон
● пешеходов, велосипедистов или животных
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатели поворота.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загораются на короткое
время, указывая на исправность
системы.
Если во время движения передним ходом система обнаружит движу‐
щийся автомобиль в боковой
мертвой зоне, независимо от того,
совершаете ли обгон вы или обго‐
няют вас, в наружном зеркале
заднего вида с соответствующей
стороны загорается желтый пред‐
упредительный символ F. Если
после этого водитель включает
указатели поворота, желтый
предупреждающий символ F

252Вождение и управление автомобилемначинает мигать, предупреждая обопасности смены полосы движе‐
ния.
Система предупреждения о
препятствиях в боковых мертвых
зонах работает на всех скоростях.
Выключение
Включить или отключить систему
предупреждения о препятствиях в боковых мертвых зонах можно на
информационном дисплее в меню
сохранения индивидуальных
настроек.
Сохранение индивидуальных
настроек 3 143.
Информационный дисплей 3 135.
При отключении системы на экран информационного центра води‐
теля выдается соответствующее
сообщение.
Ограничения в работе системы Даже в обычных условиях и припрохождении крутых поворотов
система может иногда не выдавать
своевременные предупреждения.
При неблагоприятных погодныхусловиях (дождь, град и т.п.)
бывает, что система выдает преду‐ преждения о появлении посторон‐
них предметов в мертвой зоне. При
движении по мокрой дороге или на
границе между сухим и смоченным
дорожными участками может заго‐
реться индикатор F из-за того,
что брызги воспринимаются как
помехи движению. В иных случаях
индикатор F может загораться
из-за дорожных ограждений,
знаков, деревьев, кустов или
прочих неподвижных объектов.
Это нормальное функционирова‐
ние, и система не требует техоб‐
служивания.
Система может не функциониро‐ вать должным образом в следую‐
щих условиях:
● Датчики закрыты наледью, снегом, грязью, наклейками,
магнитами, металлическими
пластинами или чем-то еще.
● Идет сильный дождь.
● Автомобиль побывал в ДТП или участок вокруг датчикаповрежден или не восстано‐
влен должным образом.● Наблюдаются резкие пере‐ пады температуры.
● Автомобиль буксирует прицеп.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей
информационного центра води‐
теля выводится сообщение. Обра‐
титесь за помощью на станцию
техобслуживания.
Примечание
На всех новых автомобилях необ‐ ходимо проводить калибровку.Для оптимальной работы по
возможности скорее проедьте на
автомобиле по прямой автомаги‐
страли с придорожными объек‐
тами, например , дорожными огра‐
ждениями и заборами на некото‐
ром расстоянии.
Система предупреждения о сходе с полосы
движения
В дополнение к системе преду‐
преждения о препятствиях в боко‐
вых мертвых зонах 3 251 система
предупреждения о сходе с полосы

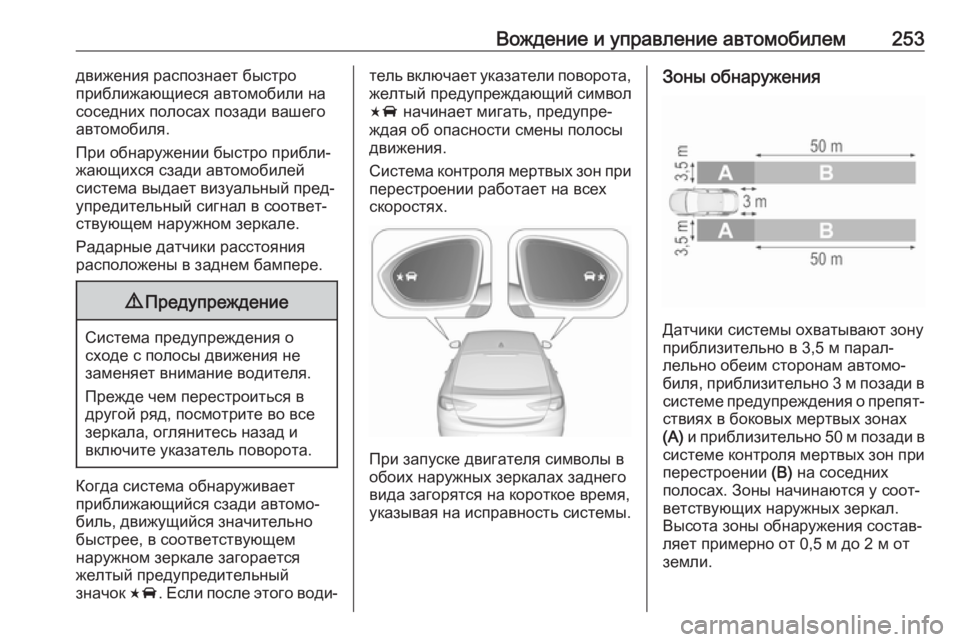

Вождение и управление автомобилем253движения распознает быстро
приближающиеся автомобили на соседних полосах позади вашегоавтомобиля.
При обнаружении быстро прибли‐
жающихся сзади автомобилей
система выдает визуальный пред‐
упредительный сигнал в соответ‐
ствующем наружном зеркале.
Радарные датчики расстояния
расположены в заднем бампере.9 Предупреждение
Система предупреждения о
сходе с полосы движения не
заменяет внимание водителя.
Прежде чем перестроиться в
другой ряд, посмотрите во все
зеркала, оглянитесь назад и
включите указатель поворота.
Когда система обнаруживает
приближающийся сзади автомо‐
биль, движущийся значительно
быстрее, в соответствующем
наружном зеркале загорается
желтый предупредительный
значок F. Если после этого води‐
тель включает указатели поворота,
желтый предупреждающий символ
F начинает мигать, предупре‐
ждая об опасности смены полосы
движения.
Система контроля мертвых зон при
перестроении работает на всех
скоростях.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время, указывая на исправность системы.
Зоны обнаружения
Датчики системы охватывают зону
приблизительно в 3,5 м парал‐
лельно обеим сторонам автомо‐
биля, приблизительно 3 м позади в системе предупреждения о препят‐
ствиях в боковых мертвых зонах
(A) и приблизительно 50 м позади в
системе контроля мертвых зон при
перестроении (B) на соседних
полосах. Зоны начинаются у соот‐
ветствующих наружных зеркал.
Высота зоны обнаружения состав‐
ляет примерно от 0,5 м до 2 м от
земли.

254Вождение и управление автомобилемВыключение
Включить или отключить систему контроля мертвых зон при пере‐
строении можно в меню сохране‐
ния индивидуальных настроек
автомобиля на информационном
дисплее.
Сохранение индивидуальных
настроек 3 143.
Информационный дисплей 3 135.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.
Ограничения в работе системы Даже в обычных условиях и при
прохождении крутых поворотов
система может иногда не выдавать
своевременные предупреждения.
При неблагоприятных погодных
условиях (дождь, град и т.п.)
бывает, что система выдает преду‐ преждения о появлении посторон‐
них предметов в мертвой зоне. При
движении по мокрой дороге или на
границе между сухим и смоченным
дорожными участками может заго‐реться индикатор F из-за того,
что брызги воспринимаются как
помехи движению. В иных случаях
индикатор F может загораться
из-за дорожных ограждений,
знаков, деревьев, кустов или
прочих неподвижных объектов.
Это нормальное функционирова‐
ние, и система не требует техоб‐
служивания.
Система может не функциониро‐ вать должным образом в следую‐
щих условиях:
● датчики закрыты наледью, снегом, грязью, наклейками,
магнитами, металлическими
пластинами или чем-то еще
● идет сильный дождь
● автомобиль побывал в ДТП или участок вокруг датчика
поврежден или не восстано‐
влен должным образом
● наблюдаются резкие пере‐ пады температуры
● автомобиль буксирует прицеп
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплейинформационного центра води‐
теля выводится сообщение. Обра‐
титесь за помощью на станцию
техобслуживания.
Примечание
На всех новых автомобилях необ‐ ходимо проводить калибровку.Для оптимальной работы по
возможности скорее проедьте на
автомобиле по прямой автомаги‐
страли с придорожными объек‐
тами, например , дорожными огра‐
ждениями и заборами на некото‐
ром расстоянии.
Система панорамного обзора
Эта система позволяет выводить на информационный дисплей изоб‐ ражения со всех камер, объединяя
их в общий вид сверху, который
охватывает пространство вокруг
автомобиля почти на 360°.

Вождение и управление автомобилем255В состав системы входят четыре
камеры:
● камера заднего вида, устано‐ вленная в задней двери багаж‐ного отделения
● передняя камера, установлен‐ ная в решетке радиатора под
заводским знаком
● боковые камеры, установлен‐ ные в обоих наружных зерка‐
лах заднего вида снизу

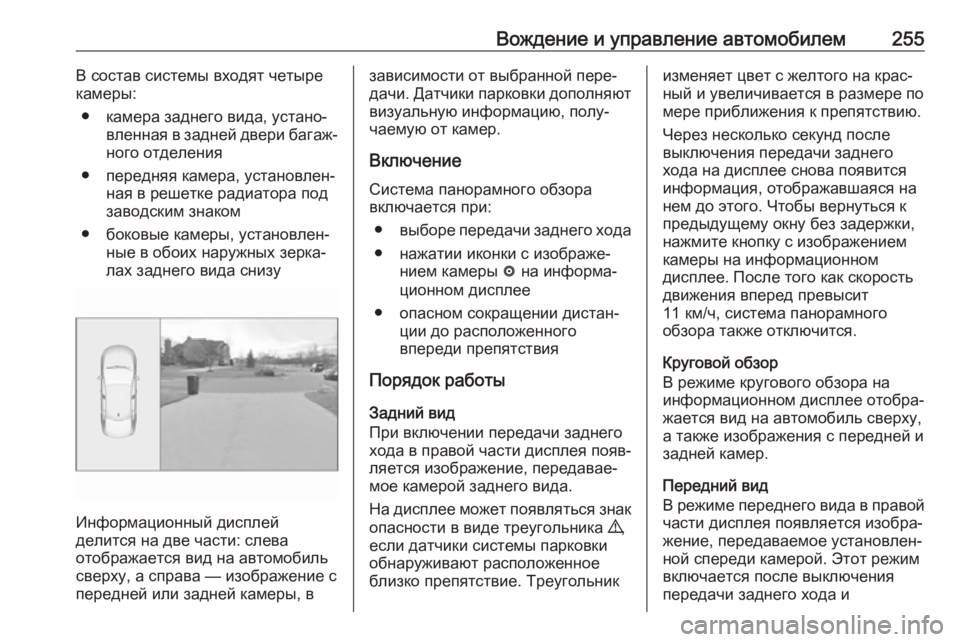

Информационный дисплей
делится на две части: слева
отображается вид на автомобиль сверху, а справа — изображение спередней или задней камеры, в
зависимости от выбранной пере‐
дачи. Датчики парковки дополняют
визуальную информацию, полу‐
чаемую от камер.
Включение
Система панорамного обзора
включается при:
● выборе передачи заднего хода
● нажатии иконки с изображе‐ нием камеры ë на информа‐
ционном дисплее
● опасном сокращении дистан‐ ции до расположенного
впереди препятствия
Порядок работы
Задний вид
При включении передачи заднего
хода в правой части дисплея появ‐ ляется изображение, передавае‐
мое камерой заднего вида.
На дисплее может появляться знак опасности в виде треугольника 9,
если датчики системы парковки
обнаруживают расположенное
близко препятствие. Треугольникизменяет цвет с желтого на крас‐
ный и увеличивается в размере по
мере приближения к препятствию.
Через несколько секунд после
выключения передачи заднего
хода на дисплее снова появится
информация, отображавшаяся на
нем до этого. Чтобы вернуться к
предыдущему окну без задержки,
нажмите кнопку с изображением
камеры на информационном
дисплее. После того как скорость
движения вперед превысит
11 км/ч, система панорамного
обзора также отключится.
Круговой обзор
В режиме кругового обзора на
информационном дисплее отобра‐
жается вид на автомобиль сверху, а также изображения с передней и
задней камер.
Передний вид
В режиме переднего вида в правой
части дисплея появляется изобра‐
жение, передаваемое установлен‐ ной спереди камерой. Этот режим
включается после выключения
передачи заднего хода и

256Вождение и управление автомобилемвключения передачи переднего
хода, а также при нажатии кнопки с
изображением камеры на инфор‐
мационном дисплее. В режиме
переднего вида также отобража‐
ются автоматически обнаружен‐
ные объекты, находящиеся на
удалении не более 30 см. Изобра‐
жение с камеры переднего вида
выводится на дисплей только при
движении вперед на скорости до
11 км/ч.
Выключение
Система панорамного обзора выключается при:
● движении со скоростью более 11 км/ч
● нажатии иконки с изображе‐ нием камеры ë на информа‐
ционном дисплее
● включении нейтральной пере‐ дачи или переводе рычага
селектора АКПП в положение
«P»Общая информация9 Предупреждение
Система панорамного обзора
не заменяет зрение водителя. Система не отображает детей,
взрослых пешеходов, велосипе‐ дистов, движущиеся пересе‐
кающимся курсом транспорт‐
ные средства, животных и
другие объекты, которые нахо‐
дятся вне поля зрения камер,
например, ниже уровня
бампера или под днищем
кузова.
Запрещается двигаться или
парковать автомобиль, полага‐
ясь только на изображение,
передаваемое камерами
системы панорамного обзора.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
9 Предупреждение
Изображение, передаваемое
камерой, искажает представле‐
ние о реальном расстоянии до
объектов. Угол обзора камер
ограничен. Объекты, располо‐
женные близко к краям бампера или под ним, не отображаются
на дисплее.
9 Предупреждение
У камер кругового обзора есть
слепые зоны, поэтому располо‐
женные по углам автомобиля
объекты не будут отобра‐
жаться. Если боковые зеркала
заднего вида смещены, картина кругового обзора не будет отоб‐
ражаться корректно.

Вождение и управление автомобилем257

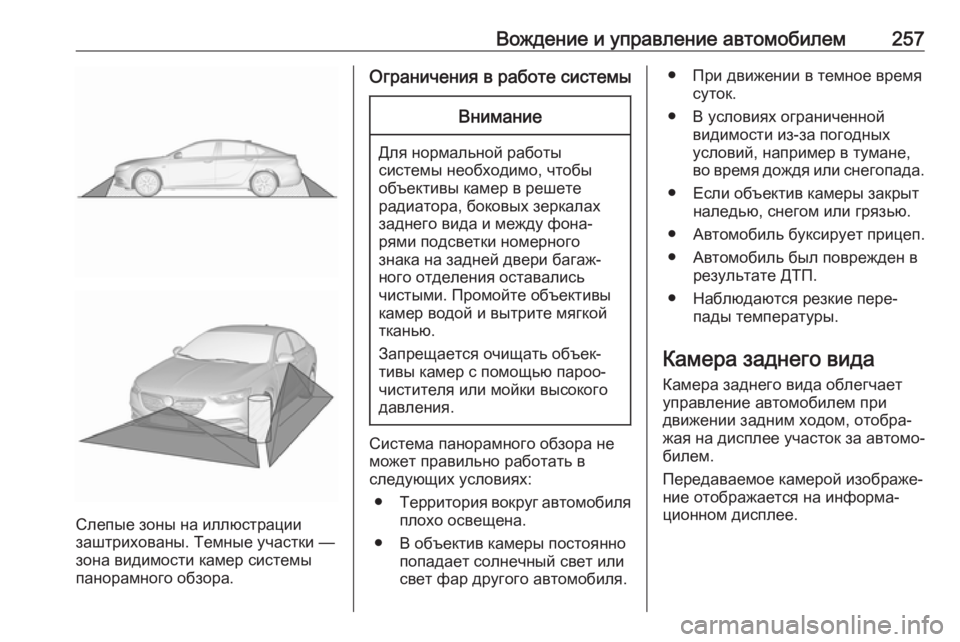

Слепые зоны на иллюстрации
заштрихованы. Темные участки —
зона видимости камер системы
панорамного обзора.
Ограничения в работе системыВнимание
Для нормальной работы
системы необходимо, чтобы
объективы камер в решете
радиатора, боковых зеркалах
заднего вида и между фона‐
рями подсветки номерного
знака на задней двери багаж‐
ного отделения оставались
чистыми. Промойте объективы
камер водой и вытрите мягкой
тканью.
Запрещается очищать объек‐
тивы камер с помощью пароо‐
чистителя или мойки высокого
давления.
Система панорамного обзора не
может правильно работать в
следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● При движении в темное время суток.
● В условиях ограниченной видимости из-за погодных
условий, например в тумане,
во время дождя или снегопада.
● Если объектив камеры закрыт наледью, снегом или грязью.
● Автомобиль буксирует прицеп.
● Автомобиль был поврежден в результате ДТП.
● Наблюдаются резкие пере‐ пады температуры.
Камера заднего вида Камера заднего вида облегчает
управление автомобилем при
движении задним ходом, отобра‐
жая на дисплее участок за автомо‐
билем.
Передаваемое камерой изображе‐
ние отображается на информа‐
ционном дисплее.

258Вождение и управление автомобилем9Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков
системы помощи при парковке,
например, под бампером или
днищем автомобиля, отобра‐
жаться не будут.
Во время движения задним
ходом или парковки не следует
полагаться только на изображе‐ ние, передаваемое камерой
заднего вида.
Прежде чем начать движение,
следует внимательно осмо‐
треться вокруг.
Включение
Камера заднего вида включается
автоматически при включении
передачи заднего хода.
Порядок работы

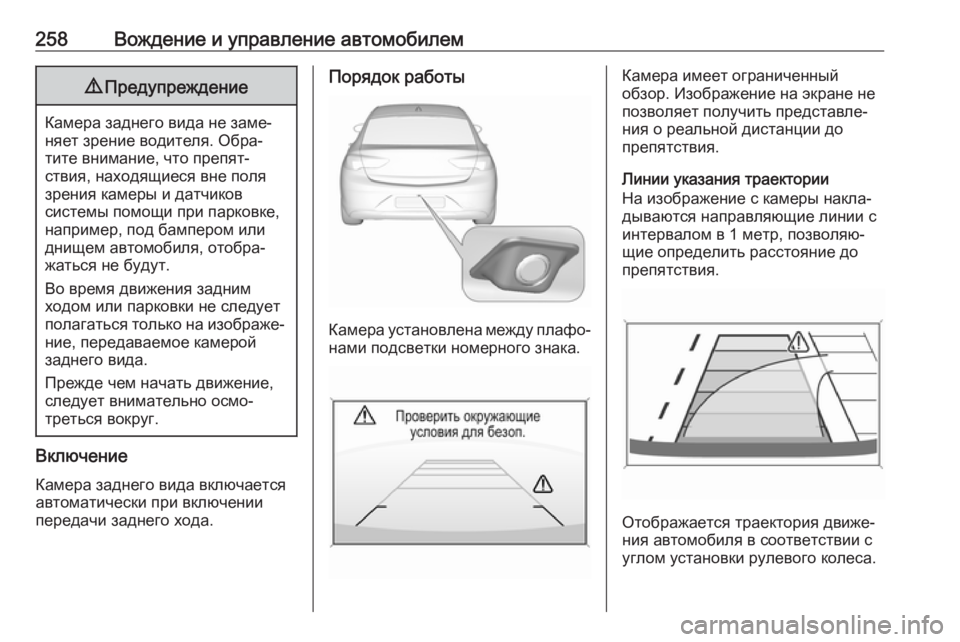

Камера установлена между плафо‐ нами подсветки номерного знака.
Камера имеет ограниченный
обзор. Изображение на экране не позволяет получить представле‐
ния о реальной дистанции до
препятствия.
Линии указания траектории
На изображение с камеры накла‐
дываются направляющие линии с
интервалом в 1 метр, позволяю‐
щие определить расстояние до
препятствия.
Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
