OPEL INSIGNIA BREAK 2019 Instrukcja obsługi (in Polish)

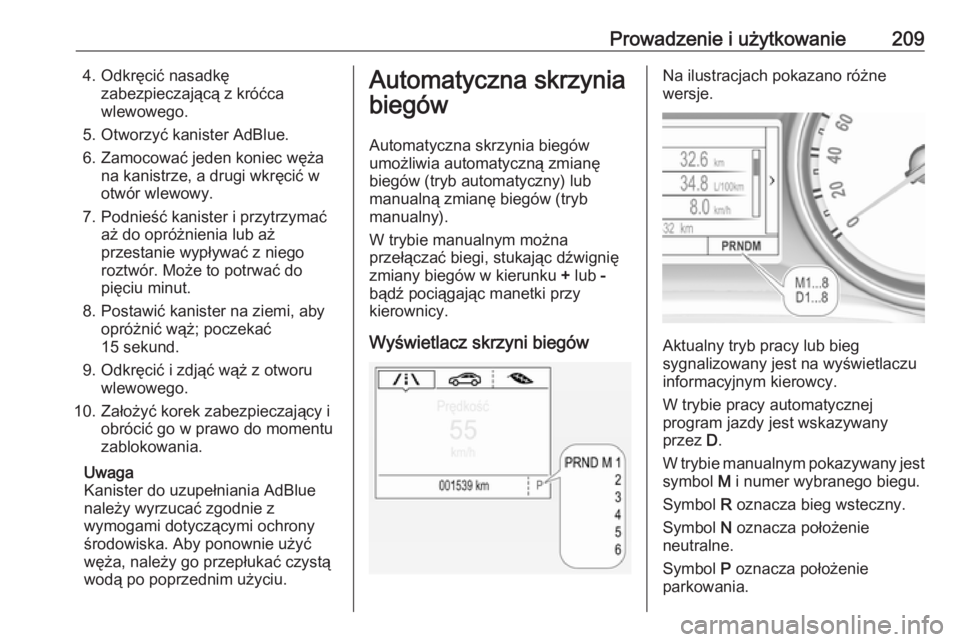

Prowadzenie i użytkowanie2094. Odkręcić nasadkęzabezpieczającą z króćca
wlewowego.
5. Otworzyć kanister AdBlue.
6. Zamocować jeden koniec węża na kanistrze, a drugi wkręcić w
otwór wlewowy.
7. Podnieść kanister i przytrzymać aż do opróżnienia lub aż
przestanie wypływać z niego
roztwór. Może to potrwać do
pięciu minut.
8. Postawić kanister na ziemi, aby opróżnić wąż; poczekać
15 sekund.
9. Odkręcić i zdjąć wąż z otworu wlewowego.
10. Założyć korek zabezpieczający i obrócić go w prawo do momentu
zablokowania.
Uwaga
Kanister do uzupełniania AdBlue
należy wyrzucać zgodnie z
wymogami dotyczącymi ochrony
środowiska. Aby ponownie użyć
węża, należy go przepłukać czystą
wodą po poprzednim użyciu.Automatyczna skrzynia
biegów
Automatyczna skrzynia biegów
umożliwia automatyczną zmianę
biegów (tryb automatyczny) lub
manualną zmianę biegów (tryb
manualny).
W trybie manualnym można
przełączać biegi, stukając dźwignię
zmiany biegów w kierunku + lub -
bądź pociągając manetki przy
kierownicy.
Wyświetlacz skrzyni biegówNa ilustracjach pokazano różne
wersje.
Aktualny tryb pracy lub bieg
sygnalizowany jest na wyświetlaczu
informacyjnym kierowcy.
W trybie pracy automatycznej
program jazdy jest wskazywany
przez D.
W trybie manualnym pokazywany jest symbol M i numer wybranego biegu.
Symbol R oznacza bieg wsteczny.
Symbol N oznacza położenie
neutralne.
Symbol P oznacza położenie
parkowania.

210Prowadzenie i użytkowanieDźwignia zmiany biegówP:położenie parkowania, koła są
zablokowane, wybierać tylko po
zatrzymaniu samochoduR:bieg wsteczny, wybierać tylko po
zatrzymaniu samochoduN:położenie neutralneD:tryb pracy automatycznejM:tryb manualny<:włączenie wyższego biegu w
trybie manualnym]:włączenie niższego biegu w
trybie manualnym
Dźwignia zmiany biegów jest
zablokowana w pozycji P i można ją
przestawić tylko przy włączonym
zapłonie, wciśniętym przycisku
zwalniającym na dźwigni i wciśniętym pedale hamulca.
Gdy pedał hamulca nie jest wciśnięty, świeci się lampka kontrolna j.
Gdy dźwignia zmiany biegów nie jest
w położeniu P w momencie
wyłączania zapłonu, miga lampka
kontrolna j.
W celu przestawienia dźwigni zmiany
biegów w położenie P lub R nacisnąć
przycisk zwalniający.
Silnik można uruchomić tylko po
ustawieniu dźwigni w położenie P lub
N . Gdy wybrane jest położenie N,
przed uruchomieniem silnika należy wcisnąć pedał hamulca lub włączyć
hamulec postojowy.
Przy wybieraniu biegu nie należy
wciskać pedału przyspieszenia.
Zabronione jest jednoczesne
wciskanie pedału przyspieszenia i
hamulca.
Po wybraniu biegu i zwolnieniu
pedału hamulca samochód powoli
ruszy.
Hamowanie silnikiemAby w pełni wykorzystać efekt
hamowania silnikiem przy zjeżdżaniu
ze wzniesienia, należy w
odpowiednim momencie zredukować
bieg (patrz tryb manualny).

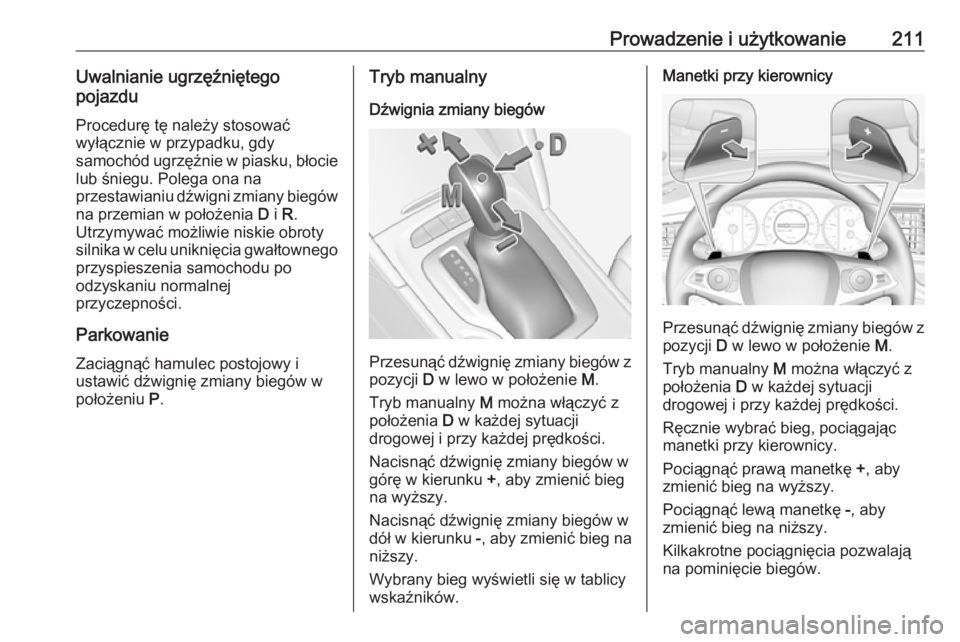

Prowadzenie i użytkowanie211Uwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować
wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku, błocie lub śniegu. Polega ona na
przestawianiu dźwigni zmiany biegów
na przemian w położenia D i R.
Utrzymywać możliwie niskie obroty
silnika w celu uniknięcia gwałtownego przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.
Parkowanie
Zaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w
położeniu P.Tryb manualny
Dźwignia zmiany biegów
Przesunąć dźwignię zmiany biegów z pozycji D w lewo w położenie M.
Tryb manualny M można włączyć z
położenia D w każdej sytuacji
drogowej i przy każdej prędkości.
Nacisnąć dźwignię zmiany biegów w górę w kierunku +, aby zmienić bieg
na wyższy.
Nacisnąć dźwignię zmiany biegów w
dół w kierunku -, aby zmienić bieg na
niższy.
Wybrany bieg wyświetli się w tablicy
wskaźników.
Manetki przy kierownicy
Przesunąć dźwignię zmiany biegów z pozycji D w lewo w położenie M.
Tryb manualny M można włączyć z
położenia D w każdej sytuacji
drogowej i przy każdej prędkości.
Ręcznie wybrać bieg, pociągając
manetki przy kierownicy.
Pociągnąć prawą manetkę +, aby
zmienić bieg na wyższy.
Pociągnąć lewą manetkę -, aby
zmienić bieg na niższy.
Kilkakrotne pociągnięcia pozwalają
na pominięcie biegów.

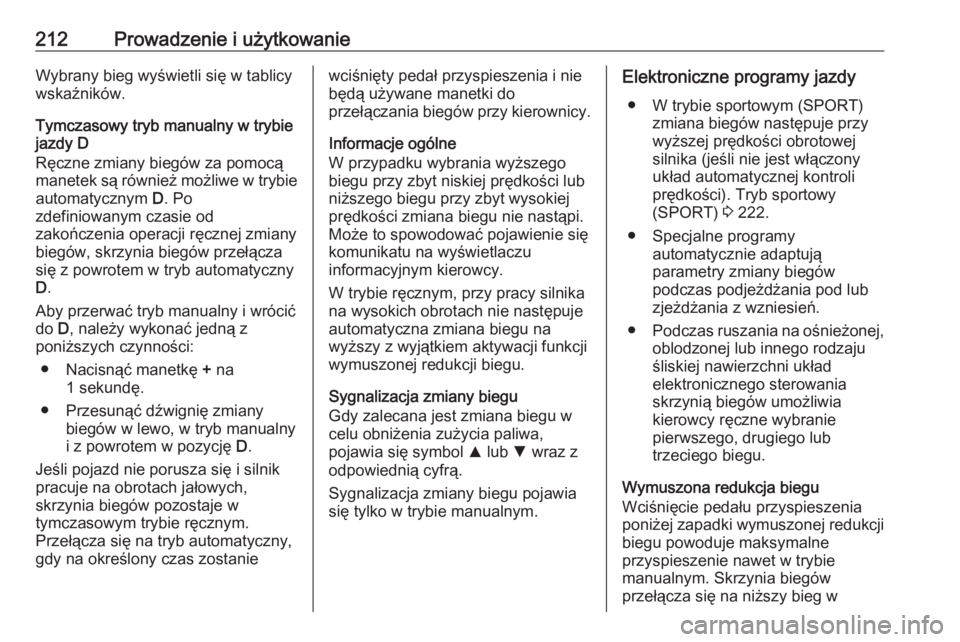

212Prowadzenie i użytkowanieWybrany bieg wyświetli się w tablicy
wskaźników.
Tymczasowy tryb manualny w trybie jazdy D
Ręczne zmiany biegów za pomocą
manetek są również możliwe w trybie automatycznym D. Po
zdefiniowanym czasie od
zakończenia operacji ręcznej zmiany
biegów, skrzynia biegów przełącza
się z powrotem w tryb automatyczny
D .
Aby przerwać tryb manualny i wrócić
do D, należy wykonać jedną z
poniższych czynności:
● Nacisnąć manetkę + na
1 sekundę.
● Przesunąć dźwignię zmiany biegów w lewo, w tryb manualny
i z powrotem w pozycję D.
Jeśli pojazd nie porusza się i silnik
pracuje na obrotach jałowych,
skrzynia biegów pozostaje w
tymczasowym trybie ręcznym.
Przełącza się na tryb automatyczny,
gdy na określony czas zostaniewciśnięty pedał przyspieszenia i nie
będą używane manetki do
przełączania biegów przy kierownicy.
Informacje ogólne
W przypadku wybrania wyższego
biegu przy zbyt niskiej prędkości lub
niższego biegu przy zbyt wysokiej
prędkości zmiana biegu nie nastąpi.
Może to spowodować pojawienie się
komunikatu na wyświetlaczu
informacyjnym kierowcy.
W trybie ręcznym, przy pracy silnika
na wysokich obrotach nie następuje
automatyczna zmiana biegu na
wyższy z wyjątkiem aktywacji funkcji
wymuszonej redukcji biegu.
Sygnalizacja zmiany biegu
Gdy zalecana jest zmiana biegu w
celu obniżenia zużycia paliwa,
pojawia się symbol R lub S wraz z
odpowiednią cyfrą.
Sygnalizacja zmiany biegu pojawia
się tylko w trybie manualnym.Elektroniczne programy jazdy
● W trybie sportowym (SPORT) zmiana biegów następuje przy
wyższej prędkości obrotowej
silnika (jeśli nie jest włączony
układ automatycznej kontroli prędkości). Tryb sportowy
(SPORT) 3 222.
● Specjalne programy automatycznie adaptują
parametry zmiany biegów
podczas podjeżdżania pod lub
zjeżdżania z wzniesień.
● Podczas ruszania na ośnieżonej,
oblodzonej lub innego rodzaju
śliskiej nawierzchni układ
elektronicznego sterowania
skrzynią biegów umożliwia
kierowcy ręczne wybranie
pierwszego, drugiego lub
trzeciego biegu.
Wymuszona redukcja biegu
Wciśnięcie pedału przyspieszenia
poniżej zapadki wymuszonej redukcji
biegu powoduje maksymalne
przyspieszenie nawet w trybie
manualnym. Skrzynia biegów
przełącza się na niższy bieg w

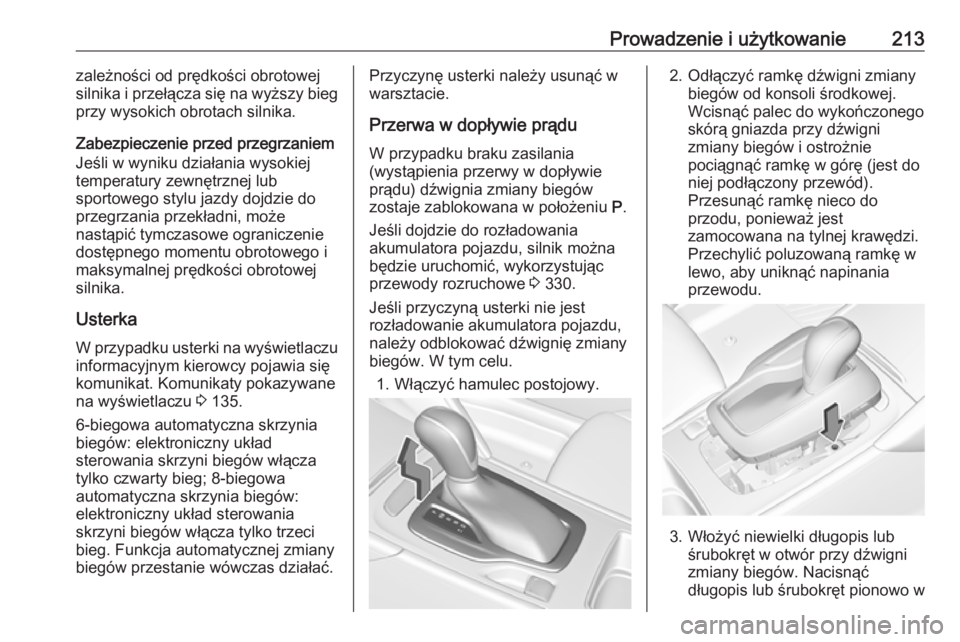

Prowadzenie i użytkowanie213zależności od prędkości obrotowej
silnika i przełącza się na wyższy bieg
przy wysokich obrotach silnika.
Zabezpieczenie przed przegrzaniem
Jeśli w wyniku działania wysokiej
temperatury zewnętrznej lub
sportowego stylu jazdy dojdzie do
przegrzania przekładni, może
nastąpić tymczasowe ograniczenie
dostępnego momentu obrotowego i
maksymalnej prędkości obrotowej
silnika.
Usterka W przypadku usterki na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Komunikaty pokazywane
na wyświetlaczu 3 135.
6-biegowa automatyczna skrzynia
biegów: elektroniczny układ
sterowania skrzyni biegów włącza
tylko czwarty bieg; 8-biegowa
automatyczna skrzynia biegów:
elektroniczny układ sterowania
skrzyni biegów włącza tylko trzeci
bieg. Funkcja automatycznej zmiany
biegów przestanie wówczas działać.Przyczynę usterki należy usunąć w
warsztacie.
Przerwa w dopływie prądu W przypadku braku zasilania
(wystąpienia przerwy w dopływie
prądu) dźwignia zmiany biegów
zostaje zablokowana w położeniu P.
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 330.
Jeśli przyczyną usterki nie jest
rozładowanie akumulatora pojazdu,
należy odblokować dźwignię zmiany
biegów. W tym celu.
1. Włączyć hamulec postojowy.2. Odłączyć ramkę dźwigni zmiany biegów od konsoli środkowej.
Wcisnąć palec do wykończonego
skórą gniazda przy dźwigni
zmiany biegów i ostrożnie
pociągnąć ramkę w górę (jest do
niej podłączony przewód).
Przesunąć ramkę nieco do
przodu, ponieważ jest
zamocowana na tylnej krawędzi.
Przechylić poluzowaną ramkę w
lewo, aby uniknąć napinania
przewodu.
3. Włożyć niewielki długopis lub śrubokręt w otwór przy dźwigni
zmiany biegów. Nacisnąć
długopis lub śrubokręt pionowo w

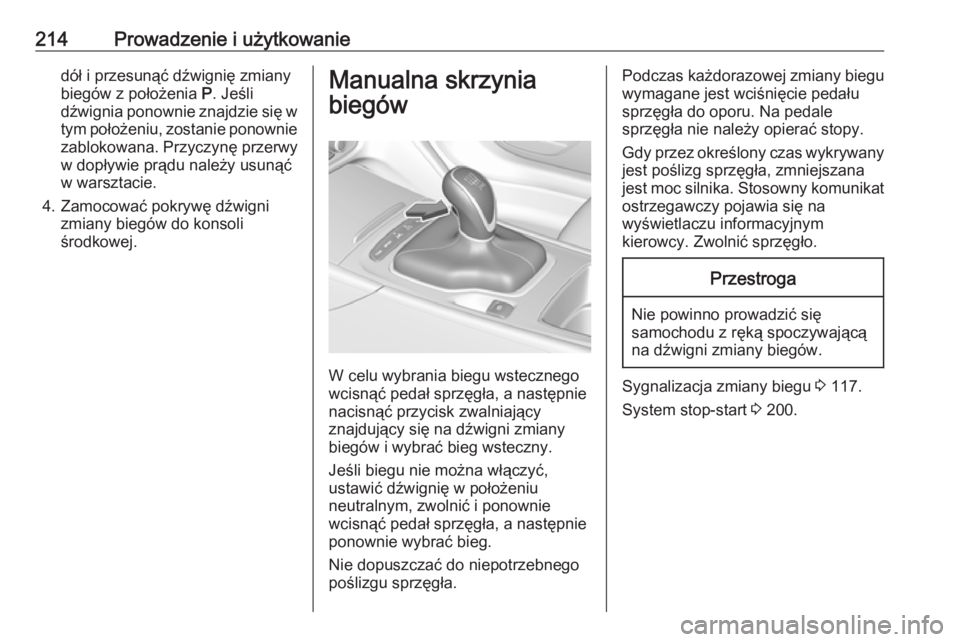

214Prowadzenie i użytkowaniedół i przesunąć dźwignię zmiany
biegów z położenia P. Jeśli
dźwignia ponownie znajdzie się w
tym położeniu, zostanie ponownie
zablokowana. Przyczynę przerwy
w dopływie prądu należy usunąć
w warsztacie.
4. Zamocować pokrywę dźwigni zmiany biegów do konsoli
środkowej.Manualna skrzynia
biegów
W celu wybrania biegu wstecznego
wcisnąć pedał sprzęgła, a następnie
nacisnąć przycisk zwalniający
znajdujący się na dźwigni zmiany
biegów i wybrać bieg wsteczny.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.
Gdy przez określony czas wykrywany
jest poślizg sprzęgła, zmniejszana
jest moc silnika. Stosowny komunikat
ostrzegawczy pojawia się na
wyświetlaczu informacyjnym
kierowcy. Zwolnić sprzęgło.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Sygnalizacja zmiany biegu 3 117.
System stop-start 3 200.

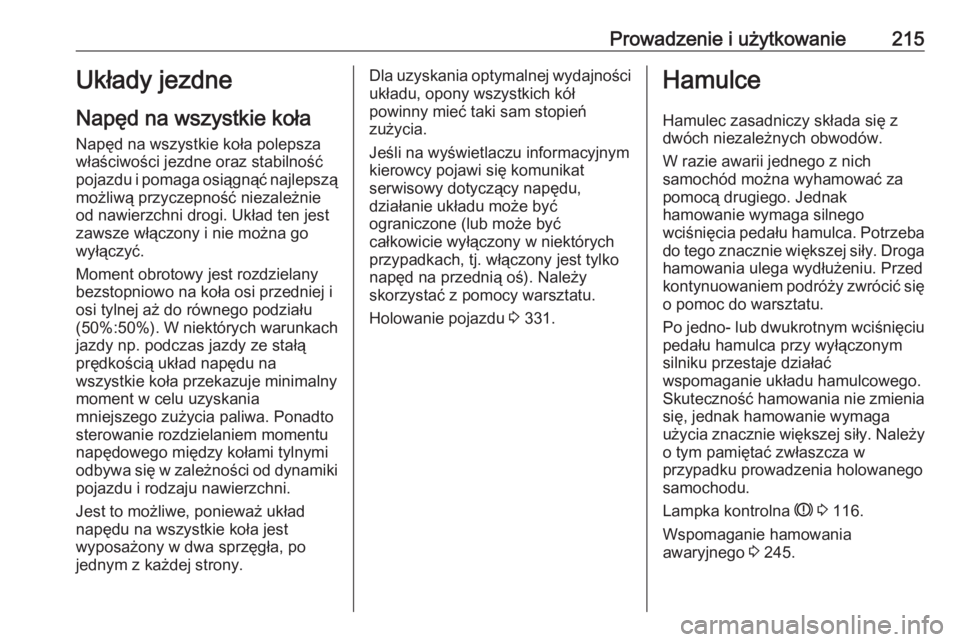

Prowadzenie i użytkowanie215Układy jezdne
Napęd na wszystkie koła
Napęd na wszystkie koła polepsza
właściwości jezdne oraz stabilność
pojazdu i pomaga osiągnąć najlepszą
możliwą przyczepność niezależnie
od nawierzchni drogi. Układ ten jest
zawsze włączony i nie można go
wyłączyć.
Moment obrotowy jest rozdzielany
bezstopniowo na koła osi przedniej i osi tylnej aż do równego podziału
(50%:50%). W niektórych warunkach jazdy np. podczas jazdy ze stałą
prędkością układ napędu na
wszystkie koła przekazuje minimalny
moment w celu uzyskania
mniejszego zużycia paliwa. Ponadto
sterowanie rozdzielaniem momentu
napędowego między kołami tylnymi
odbywa się w zależności od dynamiki
pojazdu i rodzaju nawierzchni.
Jest to możliwe, ponieważ układ
napędu na wszystkie koła jest
wyposażony w dwa sprzęgła, po
jednym z każdej strony.Dla uzyskania optymalnej wydajności układu, opony wszystkich kół
powinny mieć taki sam stopień
zużycia.
Jeśli na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
serwisowy dotyczący napędu,
działanie układu może być
ograniczone (lub może być
całkowicie wyłączony w niektórych
przypadkach, tj. włączony jest tylko
napęd na przednią oś). Należy
skorzystać z pomocy warsztatu.
Holowanie pojazdu 3 331.Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba do tego znacznie większej siły. Droga
hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy
o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego samochodu.
Lampka kontrolna R 3 116.
Wspomaganie hamowania
awaryjnego 3 245.

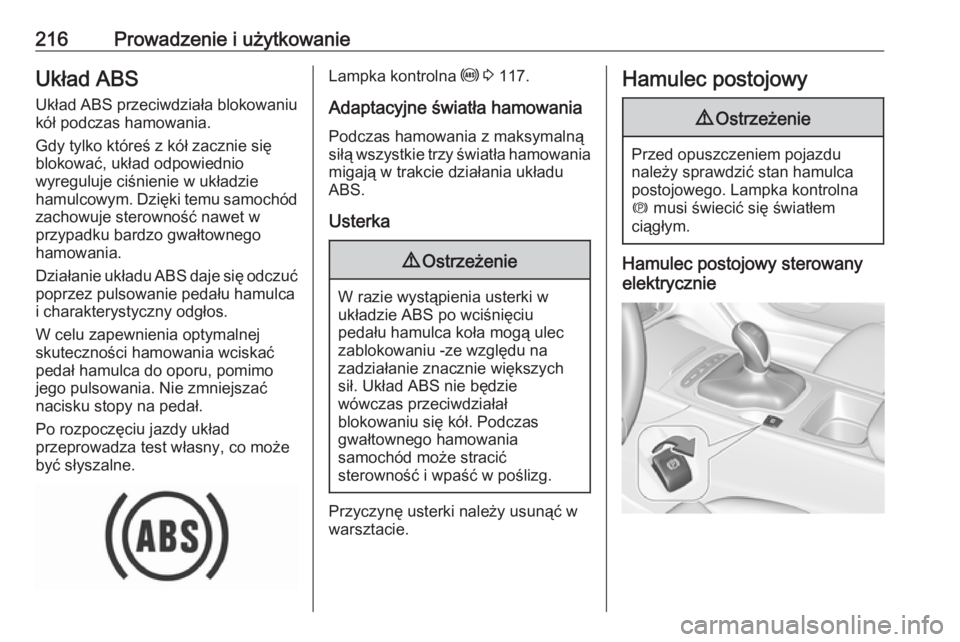

216Prowadzenie i użytkowanieUkład ABS
Układ ABS przeciwdziała blokowaniu
kół podczas hamowania.
Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, co może
być słyszalne.Lampka kontrolna u 3 117.
Adaptacyjne światła hamowania
Podczas hamowania z maksymalną siłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.
Usterka9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy9 Ostrzeżenie
Przed opuszczeniem pojazdu
należy sprawdzić stan hamulca
postojowego. Lampka kontrolna
m musi świecić się światłem
ciągłym.
Hamulec postojowy sterowany
elektrycznie

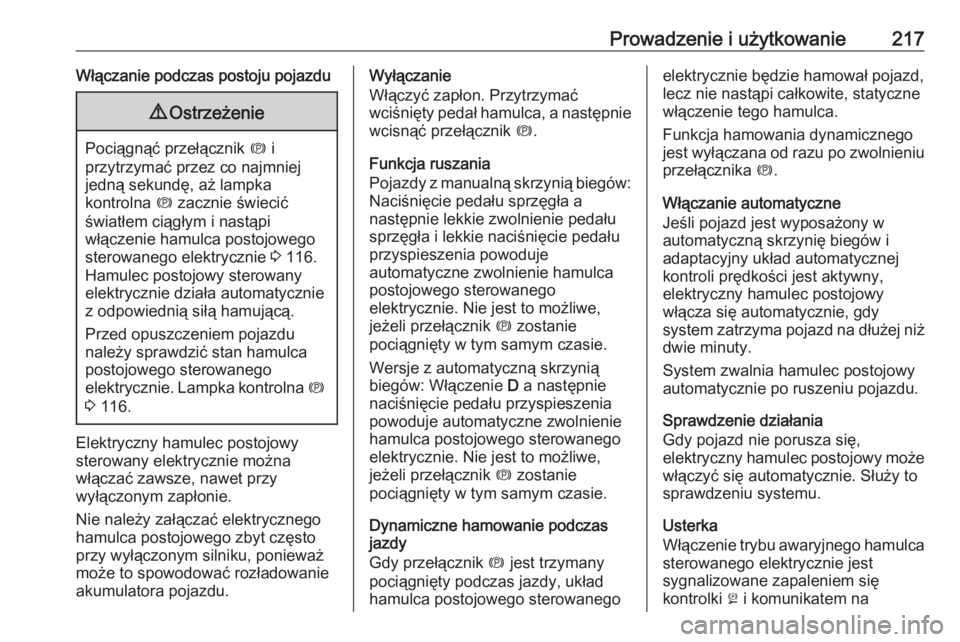

Prowadzenie i użytkowanie217Włączanie podczas postoju pojazdu9Ostrzeżenie
Pociągnąć przełącznik m i
przytrzymać przez co najmniej jedną sekundę, aż lampka
kontrolna m zacznie świecić
światłem ciągłym i nastąpi
włączenie hamulca postojowego
sterowanego elektrycznie 3 116.
Hamulec postojowy sterowany elektrycznie działa automatycznie
z odpowiednią siłą hamującą.
Przed opuszczeniem pojazdu
należy sprawdzić stan hamulca
postojowego sterowanego
elektrycznie. Lampka kontrolna m
3 116.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku, ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.
Funkcja ruszania
Pojazdy z manualną skrzynią biegów: Naciśnięcie pedału sprzęgła a
następnie lekkie zwolnienie pedału
sprzęgła i lekkie naciśnięcie pedału
przyspieszenia powoduje
automatyczne zwolnienie hamulca
postojowego sterowanego
elektrycznie. Nie jest to możliwe,
jeżeli przełącznik m zostanie
pociągnięty w tym samym czasie.
Wersje z automatyczną skrzynią
biegów: Włączenie D a następnie
naciśnięcie pedału przyspieszenia
powoduje automatyczne zwolnienie
hamulca postojowego sterowanego
elektrycznie. Nie jest to możliwe,
jeżeli przełącznik m zostanie
pociągnięty w tym samym czasie.
Dynamiczne hamowanie podczas
jazdy
Gdy przełącznik m jest trzymany
pociągnięty podczas jazdy, układ
hamulca postojowego sterowanegoelektrycznie będzie hamował pojazd,
lecz nie nastąpi całkowite, statyczne
włączenie tego hamulca.
Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu
przełącznika m.
Włączanie automatyczne Jeśli pojazd jest wyposażony w
automatyczną skrzynię biegów i
adaptacyjny układ automatycznej
kontroli prędkości jest aktywny,
elektryczny hamulec postojowy
włącza się automatycznie, gdy
system zatrzyma pojazd na dłużej niż dwie minuty.
System zwalnia hamulec postojowy
automatycznie po ruszeniu pojazdu.
Sprawdzenie działania
Gdy pojazd nie porusza się,
elektryczny hamulec postojowy może włączyć się automatycznie. Służy to
sprawdzeniu systemu.
Usterka
Włączenie trybu awaryjnego hamulca
sterowanego elektrycznie jest
sygnalizowane zapaleniem się
kontrolki j i komunikatem na

218Prowadzenie i użytkowaniewyświetlaczu informacyjnym
kierowcy. Komunikaty pokazywane
na wyświetlaczu 3 135.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć i przytrzymać przełącznik m przez
ponad pięć sekund. Świecenie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie jest włączony.
Zwalnianie hamulca postojowego
sterowanego elektrycznie: nacisnąć i
przytrzymać przełącznik m przez
ponad dwie sekundy. Zgaśnięcie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie
jest wyłączony.
Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie
jest w pełni włączony lub zwolniony.
Gdy miganie kontrolki nie ustępuje,
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.System Brake Assist
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia.
Zadziałanie systemu Brake Assist
można rozpoznać po pulsowaniu
pedału hamulca i większym oporze
pedału hamulca podczas jego
wciskania.
Przez cały czas trwania hamowania
należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie w układzie hamulcowym.
System Hill Start Assist System pomaga w zapobieganiu
niezamierzonemu staczaniu się
samochodu podczas ruszania na
wzniesieniach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.
Hamulce są zwalnianeautomatycznie w chwili, gdy pojazd
rusza z miejsca. System Hill Start
Assist nie uaktywni się, jeśli spełniony
jest jeden z poniższych warunków:
● włączony jest bieg jazdy do przodu, gdy pojazd jest zwrócony
przodem w dół.
● włączony jest bieg wsteczny, gdy
pojazd jest zwrócony przodem w
górę.
● pas bezpieczeństwa kierowcy nie jest zapięty.
● drzwi kierowcy są otwarte.
System Extended Hold Hill Start
Assist
Pojazdy z automatyczną skrzynią
biegów są dodatkowo wyposażone w system Extended Hold Hill Start
Assist. Po zwolnieniu pedału hamulca
system ten utrzymuje pojazd w
miejscu przez maksymalnie pięć
minut.
Hamulec postojowy sterowany
elektrycznie jest automatycznie
włączany, aby zapobiec stoczeniu się
pojazdu w przypadku wystąpienia
jednego z poniższych warunków:
