OPEL INSIGNIA BREAK 2019 Instrukcja obsługi (in Polish)

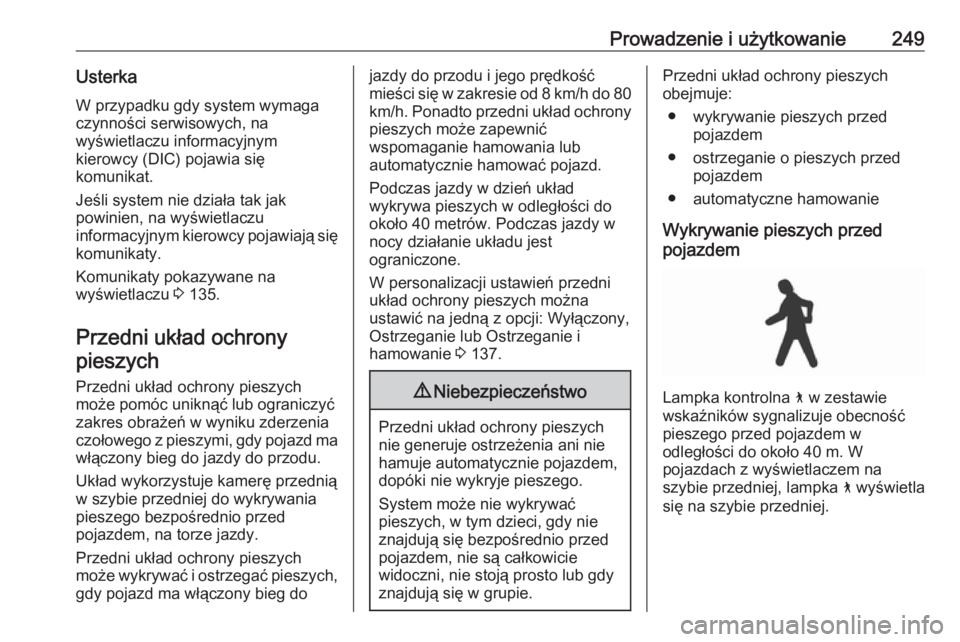

Prowadzenie i użytkowanie249UsterkaW przypadku gdy system wymagaczynności serwisowych, na
wyświetlaczu informacyjnym
kierowcy (DIC) pojawia się
komunikat.
Jeśli system nie działa tak jak
powinien, na wyświetlaczu
informacyjnym kierowcy pojawiają się
komunikaty.
Komunikaty pokazywane na
wyświetlaczu 3 135.
Przedni układ ochrony pieszych
Przedni układ ochrony pieszych
może pomóc uniknąć lub ograniczyć
zakres obrażeń w wyniku zderzenia
czołowego z pieszymi, gdy pojazd ma
włączony bieg do jazdy do przodu.
Układ wykorzystuje kamerę przednią
w szybie przedniej do wykrywania
pieszego bezpośrednio przed
pojazdem, na torze jazdy.
Przedni układ ochrony pieszych
może wykrywać i ostrzegać pieszych,
gdy pojazd ma włączony bieg dojazdy do przodu i jego prędkość
mieści się w zakresie od 8 km/h do 80 km/h. Ponadto przedni układ ochronypieszych może zapewnić
wspomaganie hamowania lub
automatycznie hamować pojazd.
Podczas jazdy w dzień układ
wykrywa pieszych w odległości do około 40 metrów. Podczas jazdy w
nocy działanie układu jest
ograniczone.
W personalizacji ustawień przedni
układ ochrony pieszych można
ustawić na jedną z opcji: Wyłączony,
Ostrzeganie lub Ostrzeganie i
hamowanie 3 137.9 Niebezpieczeństwo
Przedni układ ochrony pieszych
nie generuje ostrzeżenia ani nie
hamuje automatycznie pojazdem,
dopóki nie wykryje pieszego.
System może nie wykrywać
pieszych, w tym dzieci, gdy nie
znajdują się bezpośrednio przed
pojazdem, nie są całkowicie
widoczni, nie stoją prosto lub gdy
znajdują się w grupie.
Przedni układ ochrony pieszych
obejmuje:
● wykrywanie pieszych przed pojazdem
● ostrzeganie o pieszych przed pojazdem
● automatyczne hamowanie
Wykrywanie pieszych przed
pojazdem
Lampka kontrolna 7 w zestawie
wskaźników sygnalizuje obecność pieszego przed pojazdem w
odległości do około 40 m. W
pojazdach z wyświetlaczem na
szybie przedniej, lampka 7 wyświetla
się na szybie przedniej.

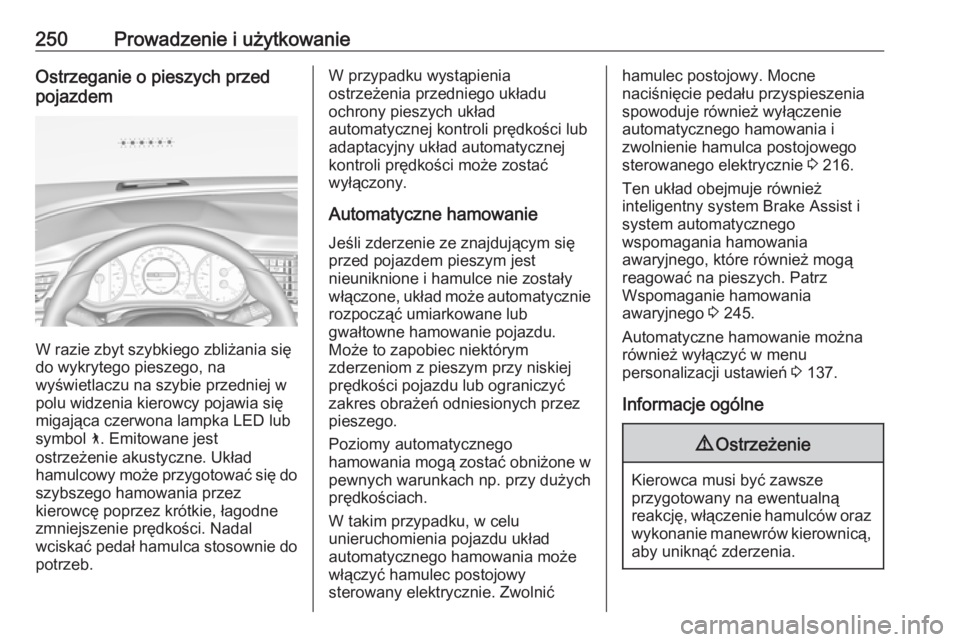

250Prowadzenie i użytkowanieOstrzeganie o pieszych przed
pojazdem
W razie zbyt szybkiego zbliżania się
do wykrytego pieszego, na
wyświetlaczu na szybie przedniej w
polu widzenia kierowcy pojawia się
migająca czerwona lampka LED lub
symbol 7. Emitowane jest
ostrzeżenie akustyczne. Układ
hamulcowy może przygotować się do
szybszego hamowania przez
kierowcę poprzez krótkie, łagodne
zmniejszenie prędkości. Nadal
wciskać pedał hamulca stosownie do potrzeb.
W przypadku wystąpienia
ostrzeżenia przedniego układu
ochrony pieszych układ
automatycznej kontroli prędkości lub
adaptacyjny układ automatycznej kontroli prędkości może zostać
wyłączony.
Automatyczne hamowanie
Jeśli zderzenie ze znajdującym się
przed pojazdem pieszym jest
nieuniknione i hamulce nie zostały włączone, układ może automatycznie
rozpocząć umiarkowane lub
gwałtowne hamowanie pojazdu.
Może to zapobiec niektórym
zderzeniom z pieszym przy niskiej
prędkości pojazdu lub ograniczyć
zakres obrażeń odniesionych przez
pieszego.
Poziomy automatycznego
hamowania mogą zostać obniżone w
pewnych warunkach np. przy dużych
prędkościach.
W takim przypadku, w celu
unieruchomienia pojazdu układ
automatycznego hamowania może włączyć hamulec postojowy
sterowany elektrycznie. Zwolnićhamulec postojowy. Mocne
naciśnięcie pedału przyspieszenia
spowoduje również wyłączenie
automatycznego hamowania i
zwolnienie hamulca postojowego
sterowanego elektrycznie 3 216.
Ten układ obejmuje również
inteligentny system Brake Assist i
system automatycznego
wspomagania hamowania
awaryjnego, które również mogą reagować na pieszych. Patrz
Wspomaganie hamowania
awaryjnego 3 245.
Automatyczne hamowanie można
również wyłączyć w menu
personalizacji ustawień 3 137.
Informacje ogólne9 Ostrzeżenie
Kierowca musi być zawsze
przygotowany na ewentualną
reakcję, włączenie hamulców oraz wykonanie manewrów kierownicą,
aby uniknąć zderzenia.

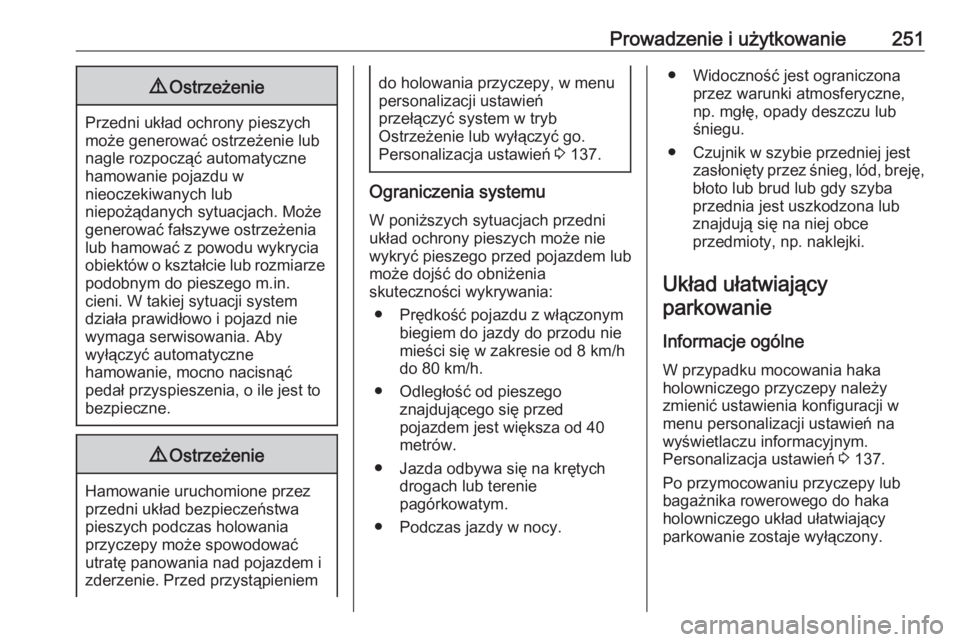

Prowadzenie i użytkowanie2519Ostrzeżenie
Przedni układ ochrony pieszych
może generować ostrzeżenie lub
nagle rozpocząć automatyczne
hamowanie pojazdu w
nieoczekiwanych lub
niepożądanych sytuacjach. Może
generować fałszywe ostrzeżenia lub hamować z powodu wykrycia
obiektów o kształcie lub rozmiarze podobnym do pieszego m.in.
cieni. W takiej sytuacji system
działa prawidłowo i pojazd nie
wymaga serwisowania. Aby
wyłączyć automatyczne
hamowanie, mocno nacisnąć
pedał przyspieszenia, o ile jest to bezpieczne.
9 Ostrzeżenie
Hamowanie uruchomione przez
przedni układ bezpieczeństwa
pieszych podczas holowania
przyczepy może spowodować
utratę panowania nad pojazdem i
zderzenie. Przed przystąpieniem
do holowania przyczepy, w menu
personalizacji ustawień
przełączyć system w tryb
Ostrzeżenie lub wyłączyć go.
Personalizacja ustawień 3 137.
Ograniczenia systemu
W poniższych sytuacjach przedni
układ ochrony pieszych może nie
wykryć pieszego przed pojazdem lub
może dojść do obniżenia
skuteczności wykrywania:
● Prędkość pojazdu z włączonym biegiem do jazdy do przodu nie
mieści się w zakresie od 8 km/h
do 80 km/h.
● Odległość od pieszego znajdującego się przed
pojazdem jest większa od 40
metrów.
● Jazda odbywa się na krętych drogach lub terenie
pagórkowatym.
● Podczas jazdy w nocy.
● Widoczność jest ograniczona przez warunki atmosferyczne,
np. mgłę, opady deszczu lub
śniegu.
● Czujnik w szybie przedniej jest zasłonięty przez śnieg, lód, breję,
błoto lub brud lub gdy szyba
przednia jest uszkodzona lub
znajdują się na niej obce
przedmioty, np. naklejki.
Układ ułatwiający parkowanie
Informacje ogólneW przypadku mocowania haka
holowniczego przyczepy należy
zmienić ustawienia konfiguracji w
menu personalizacji ustawień na
wyświetlaczu informacyjnym.
Personalizacja ustawień 3 137.
Po przymocowaniu przyczepy lub
bagażnika rowerowego do haka
holowniczego układ ułatwiający
parkowanie zostaje wyłączony.

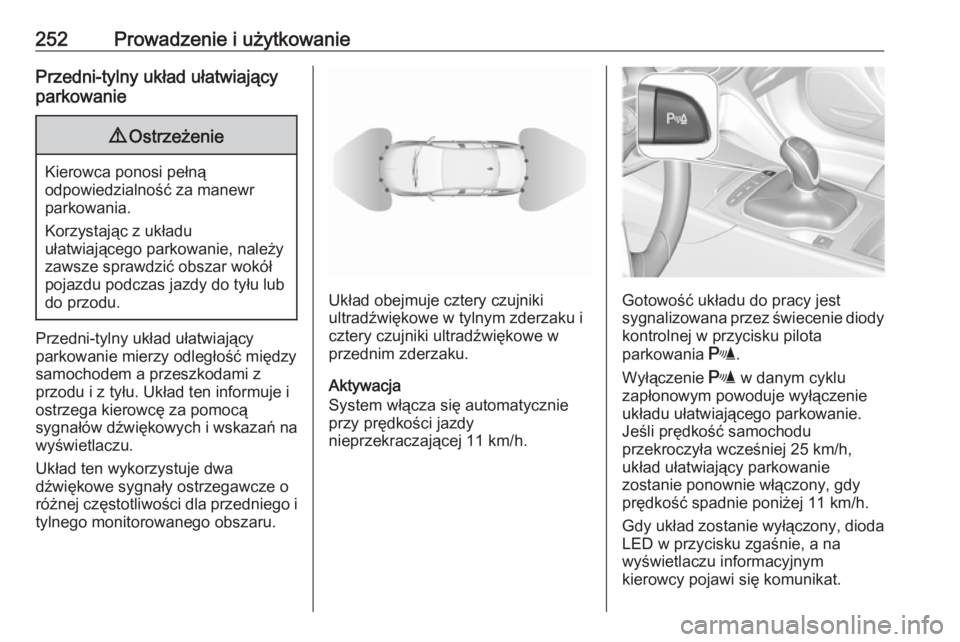

252Prowadzenie i użytkowaniePrzedni-tylny układ ułatwiający
parkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za manewr
parkowania.
Korzystając z układu
ułatwiającego parkowanie, należy
zawsze sprawdzić obszar wokół
pojazdu podczas jazdy do tyłu lub
do przodu.
Przedni-tylny układ ułatwiający parkowanie mierzy odległość między
samochodem a przeszkodami z
przodu i z tyłu. Układ ten informuje i
ostrzega kierowcę za pomocą
sygnałów dźwiękowych i wskazań na wyświetlaczu.
Układ ten wykorzystuje dwa
dźwiękowe sygnały ostrzegawcze o
różnej częstotliwości dla przedniego i
tylnego monitorowanego obszaru.
Układ obejmuje cztery czujniki
ultradźwiękowe w tylnym zderzaku i cztery czujniki ultradźwiękowe w
przednim zderzaku.
Aktywacja
System włącza się automatycznie
przy prędkości jazdy
nieprzekraczającej 11 km/h.Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania r.
Wyłączenie r w danym cyklu
zapłonowym powoduje wyłączenie
układu ułatwiającego parkowanie.
Jeśli prędkość samochodu
przekroczyła wcześniej 25 km/h, układ ułatwiający parkowanie
zostanie ponownie włączony, gdy
prędkość spadnie poniżej 11 km/h.
Gdy układ zostanie wyłączony, dioda LED w przycisku zgaśnie, a na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat.

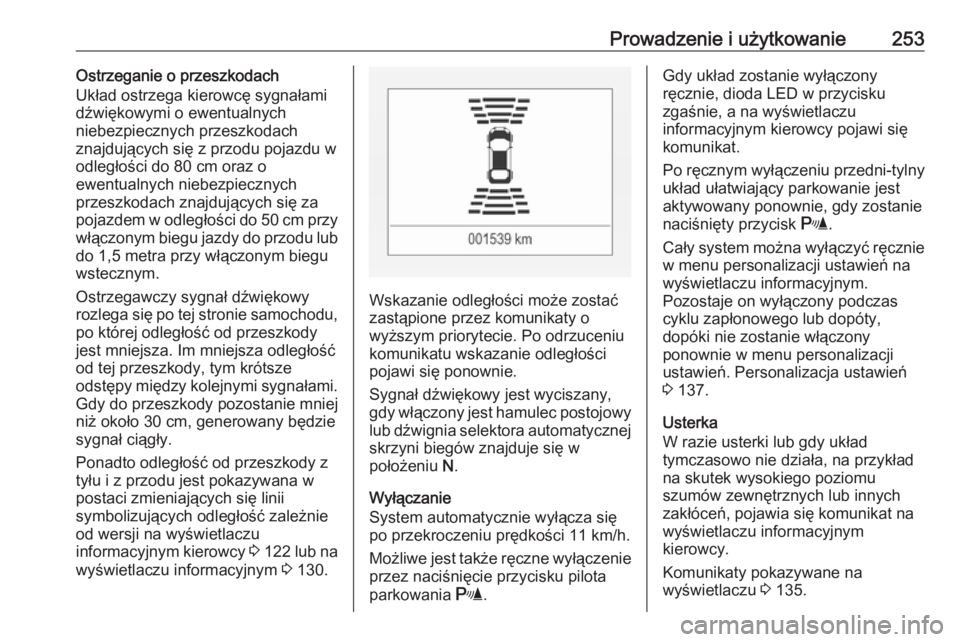

Prowadzenie i użytkowanie253Ostrzeganie o przeszkodach
Układ ostrzega kierowcę sygnałami
dźwiękowymi o ewentualnych
niebezpiecznych przeszkodach
znajdujących się z przodu pojazdu w odległości do 80 cm oraz o
ewentualnych niebezpiecznych
przeszkodach znajdujących się za
pojazdem w odległości do 50 cm przy
włączonym biegu jazdy do przodu lub
do 1,5 metra przy włączonym biegu
wstecznym.
Ostrzegawczy sygnał dźwiękowy rozlega się po tej stronie samochodu,
po której odległość od przeszkody
jest mniejsza. Im mniejsza odległość
od tej przeszkody, tym krótsze
odstępy między kolejnymi sygnałami. Gdy do przeszkody pozostanie mniej
niż około 30 cm, generowany będzie
sygnał ciągły.
Ponadto odległość od przeszkody z
tyłu i z przodu jest pokazywana w
postaci zmieniających się linii
symbolizujących odległość zależnie
od wersji na wyświetlaczu
informacyjnym kierowcy 3 122 lub na
wyświetlaczu informacyjnym 3 130.
Wskazanie odległości może zostać
zastąpione przez komunikaty o
wyższym priorytecie. Po odrzuceniu
komunikatu wskazanie odległości
pojawi się ponownie.
Sygnał dźwiękowy jest wyciszany,
gdy włączony jest hamulec postojowy
lub dźwignia selektora automatycznej
skrzyni biegów znajduje się w
położeniu N.
Wyłączanie
System automatycznie wyłącza się
po przekroczeniu prędkości 11 km/h.
Możliwe jest także ręczne wyłączenie przez naciśnięcie przycisku pilota
parkowania r.
Gdy układ zostanie wyłączony
ręcznie, dioda LED w przycisku
zgaśnie, a na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat.
Po ręcznym wyłączeniu przedni-tylny
układ ułatwiający parkowanie jest
aktywowany ponownie, gdy zostanie
naciśnięty przycisk r.
Cały system można wyłączyć ręcznie
w menu personalizacji ustawień na
wyświetlaczu informacyjnym.
Pozostaje on wyłączony podczas
cyklu zapłonowego lub dopóty,
dopóki nie zostanie włączony
ponownie w menu personalizacji
ustawień. Personalizacja ustawień
3 137.
Usterka
W razie usterki lub gdy układ
tymczasowo nie działa, na przykład
na skutek wysokiego poziomu
szumów zewnętrznych lub innych zakłóceń, pojawia się komunikat na
wyświetlaczu informacyjnym
kierowcy.
Komunikaty pokazywane na
wyświetlaczu 3 135.

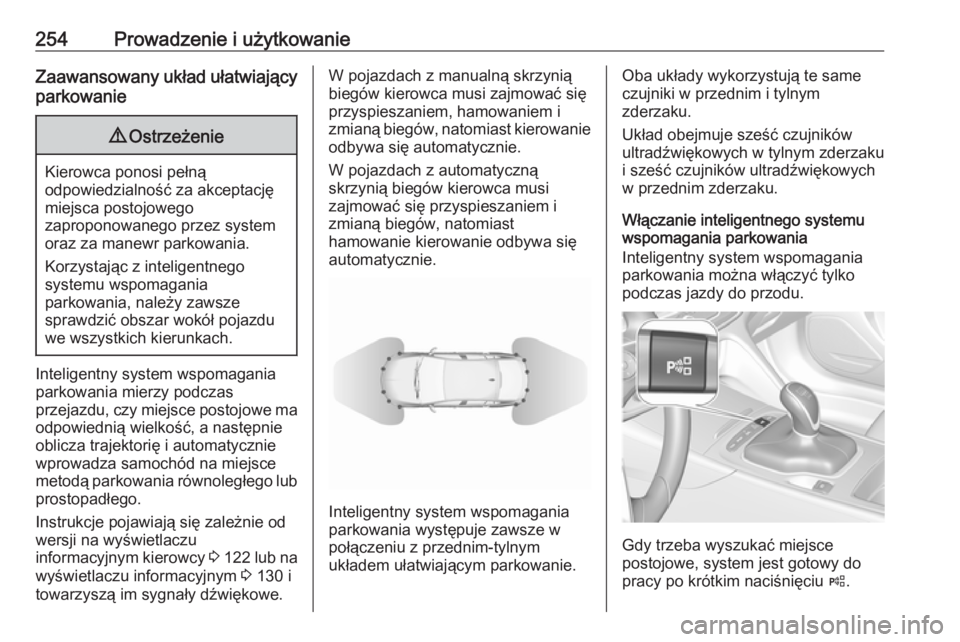

254Prowadzenie i użytkowanieZaawansowany układ ułatwiającyparkowanie9 Ostrzeżenie
Kierowca ponosi pełną
odpowiedzialność za akceptację
miejsca postojowego
zaproponowanego przez system
oraz za manewr parkowania.
Korzystając z inteligentnego
systemu wspomagania
parkowania, należy zawsze
sprawdzić obszar wokół pojazdu
we wszystkich kierunkach.
Inteligentny system wspomagania
parkowania mierzy podczas
przejazdu, czy miejsce postojowe ma odpowiednią wielkość, a następnie
oblicza trajektorię i automatycznie
wprowadza samochód na miejsce
metodą parkowania równoległego lub
prostopadłego.
Instrukcje pojawiają się zależnie od
wersji na wyświetlaczu
informacyjnym kierowcy 3 122 lub na
wyświetlaczu informacyjnym 3 130 i
towarzyszą im sygnały dźwiękowe.
W pojazdach z manualną skrzynią
biegów kierowca musi zajmować się przyspieszaniem, hamowaniem i
zmianą biegów, natomiast kierowanie odbywa się automatycznie.
W pojazdach z automatyczną
skrzynią biegów kierowca musi
zajmować się przyspieszaniem i
zmianą biegów, natomiast
hamowanie kierowanie odbywa się
automatycznie.
Inteligentny system wspomagania
parkowania występuje zawsze w
połączeniu z przednim-tylnym
układem ułatwiającym parkowanie.
Oba układy wykorzystują te same
czujniki w przednim i tylnym
zderzaku.
Układ obejmuje sześć czujników
ultradźwiękowych w tylnym zderzaku
i sześć czujników ultradźwiękowych
w przednim zderzaku.
Włączanie inteligentnego systemu
wspomagania parkowania
Inteligentny system wspomagania
parkowania można włączyć tylko
podczas jazdy do przodu.
Gdy trzeba wyszukać miejsce
postojowe, system jest gotowy do
pracy po krótkim naciśnięciu (.

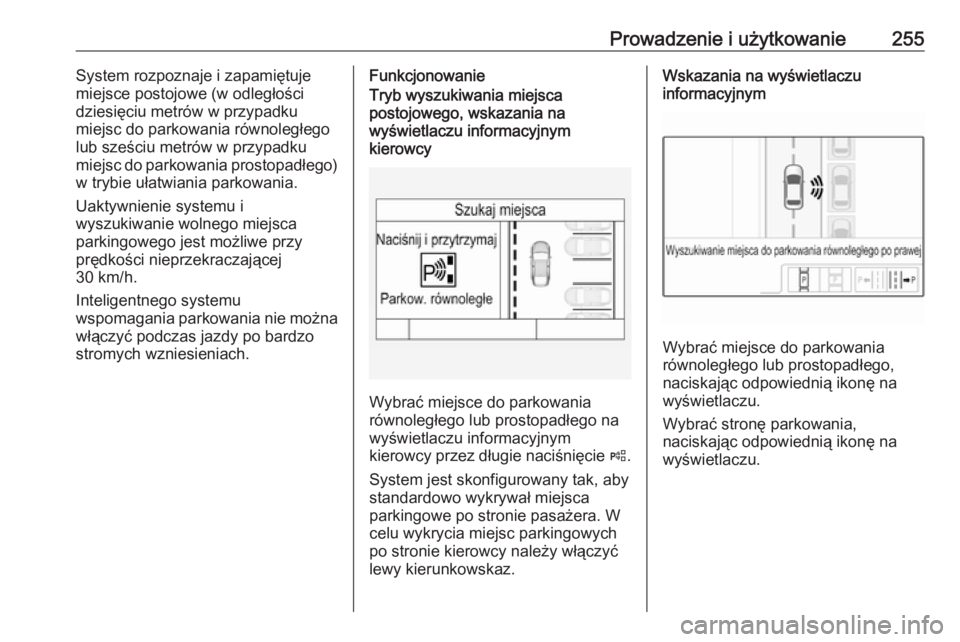

Prowadzenie i użytkowanie255System rozpoznaje i zapamiętuje
miejsce postojowe (w odległości
dziesięciu metrów w przypadku
miejsc do parkowania równoległego
lub sześciu metrów w przypadku
miejsc do parkowania prostopadłego)
w trybie ułatwiania parkowania.
Uaktywnienie systemu i
wyszukiwanie wolnego miejsca
parkingowego jest możliwe przy
prędkości nieprzekraczającej
30 km/h.
Inteligentnego systemu
wspomagania parkowania nie można
włączyć podczas jazdy po bardzo
stromych wzniesieniach.FunkcjonowanieTryb wyszukiwania miejsca
postojowego, wskazania na
wyświetlaczu informacyjnym
kierowcy
Wybrać miejsce do parkowania
równoległego lub prostopadłego na
wyświetlaczu informacyjnym
kierowcy przez długie naciśnięcie (.
System jest skonfigurowany tak, aby standardowo wykrywał miejsca
parkingowe po stronie pasażera. W celu wykrycia miejsc parkingowych
po stronie kierowcy należy włączyć
lewy kierunkowskaz.
Wskazania na wyświetlaczu
informacyjnym
Wybrać miejsce do parkowania
równoległego lub prostopadłego,
naciskając odpowiednią ikonę na
wyświetlaczu.
Wybrać stronę parkowania,
naciskając odpowiednią ikonę na
wyświetlaczu.

256Prowadzenie i użytkowanie
Po wykryciu miejsca kierowca jest
powiadamiany przez komunikat na
kolorowym wyświetlaczu
informacyjnym i sygnał dźwiękowy.
Jeśli kierowca nie zatrzyma pojazdu
po wyświetleniu propozycji
parkowania, system zaczyna szukać
innego dogodnego miejsca
parkingowego.
Tryb wprowadzania na miejsce
postojowe
Miejsce postojowe zaproponowane
przez system zostaje
zaakceptowane, jeśli samochód
zostanie zatrzymany na dystansie
dziesięciu metrów w przypadku
parkowania równoległego lubsześciu metrów w przypadku
parkowania prostopadłego po
pojawieniu się komunikatu
polecającego zatrzymanie pojazdu.
System oblicza optymalną drogę
parkowania na wolne miejsce.
Krótka seria wibracji koła kierownicy
po włączeniu biegu wstecznego
oznacza, że kierowanie
samochodem zostało przejęte przez
system. Następnie system
automatycznie wprowadza
samochód z manualną skrzynią
biegów na miejsce postojowe,
podając kierowcy szczegółowe
instrukcje dotyczące użycia pedału
hamulca i przyspieszenia oraz
zmiany biegów. Następnie system automatycznie wprowadza
samochód z automatyczną skrzynią
biegów na miejsce postojowe,
podając kierowcy szczegółowe
instrukcje dotyczące przyspieszania i
zmiany zakresu jazdy (jazda do
przodu lub jazda do tyłu). Kierowca
musi trzymać ręce z dala od
kierownicy. W trybie wprowadzania
na miejsce postojowe prędkość
manewrowania jest ograniczona.Należy zawsze zwracać uwagę na
sygnały emitowane przez przedni-
tylny układ ułatwiający parkowanie.
Sygnał ciągły sygnalizuje, że
odległość od przeszkody jest
mniejsza niż około 30 cm.
Jeśli z jakiegoś powodu kierowca
musi przejąć kontrolę nad układem
kierowniczym, należy chwycić
kierownicę tylko za zewnętrzną
krawędź. Automatyczne kierowanie
zostaje w takim przypadku
wyłączone.Wskazania na wyświetlaczu
Instrukcje pojawiające się na
wyświetlaczu obejmują:
● Ogólne wskazówki i komunikaty ostrzegawcze.
● Ostrzeżenie o przekroczeniu prędkości 30 km/h w trybie
wyszukiwania miejsca
postojowego.
● Polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe.

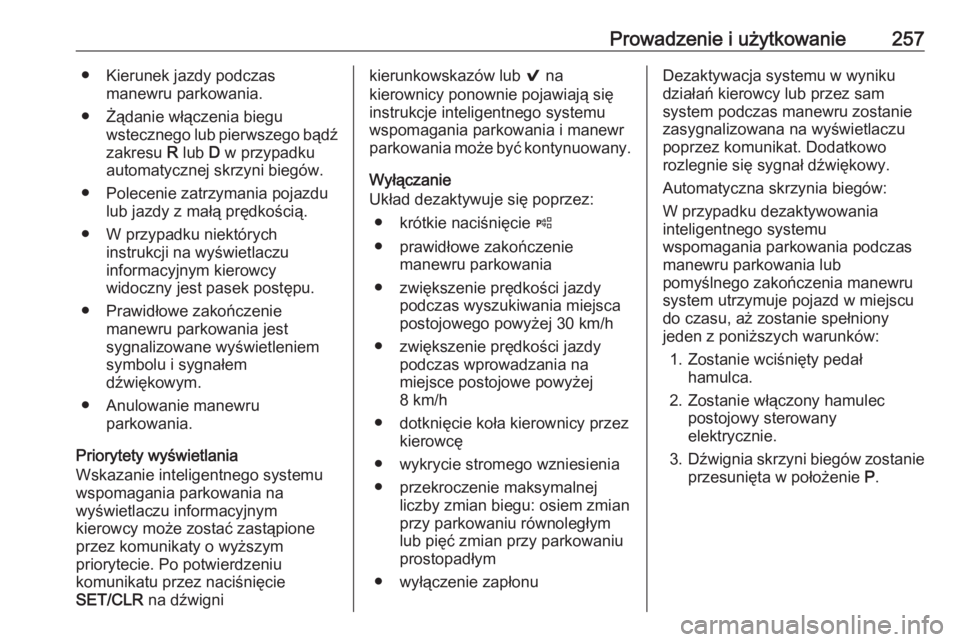

Prowadzenie i użytkowanie257● Kierunek jazdy podczasmanewru parkowania.
● Żądanie włączenia biegu wstecznego lub pierwszego bądź
zakresu R lub D w przypadku
automatycznej skrzyni biegów.
● Polecenie zatrzymania pojazdu lub jazdy z małą prędkością.
● W przypadku niektórych instrukcji na wyświetlaczu
informacyjnym kierowcy
widoczny jest pasek postępu.
● Prawidłowe zakończenie manewru parkowania jest
sygnalizowane wyświetleniem
symbolu i sygnałem
dźwiękowym.
● Anulowanie manewru parkowania.
Priorytety wyświetlania
Wskazanie inteligentnego systemu
wspomagania parkowania na
wyświetlaczu informacyjnym
kierowcy może zostać zastąpione
przez komunikaty o wyższym
priorytecie. Po potwierdzeniu
komunikatu przez naciśnięcie
SET/CLR na dźwignikierunkowskazów lub 9 na
kierownicy ponownie pojawiają się
instrukcje inteligentnego systemu
wspomagania parkowania i manewr
parkowania może być kontynuowany.
Wyłączanie
Układ dezaktywuje się poprzez:
● krótkie naciśnięcie (
● prawidłowe zakończenie manewru parkowania
● zwiększenie prędkości jazdy podczas wyszukiwania miejsca
postojowego powyżej 30 km/h
● zwiększenie prędkości jazdy podczas wprowadzania na
miejsce postojowe powyżej
8 km/h
● dotknięcie koła kierownicy przez kierowcę
● wykrycie stromego wzniesienia
● przekroczenie maksymalnej liczby zmian biegu: osiem zmian
przy parkowaniu równoległym
lub pięć zmian przy parkowaniu
prostopadłym
● wyłączenie zapłonuDezaktywacja systemu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu
poprzez komunikat. Dodatkowo
rozlegnie się sygnał dźwiękowy.
Automatyczna skrzynia biegów:
W przypadku dezaktywowania
inteligentnego systemu
wspomagania parkowania podczas
manewru parkowania lub
pomyślnego zakończenia manewru
system utrzymuje pojazd w miejscu
do czasu, aż zostanie spełniony
jeden z poniższych warunków:
1. Zostanie wciśnięty pedał hamulca.
2. Zostanie włączony hamulec postojowy sterowany
elektrycznie.
3. Dźwignia skrzyni biegów zostanie
przesunięta w położenie P.

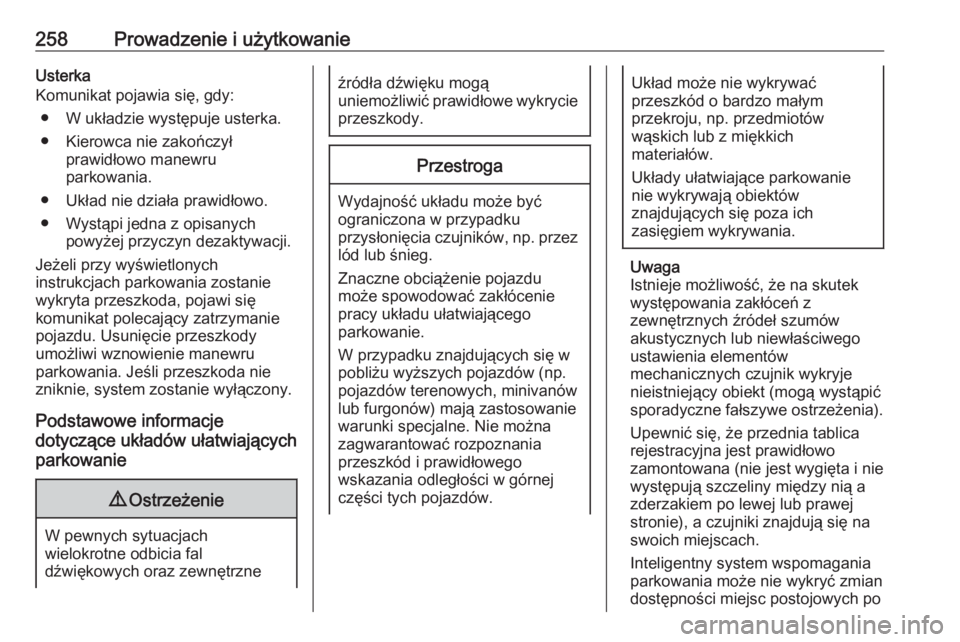

258Prowadzenie i użytkowanieUsterka
Komunikat pojawia się, gdy:
● W układzie występuje usterka.
● Kierowca nie zakończył prawidłowo manewru
parkowania.
● Układ nie działa prawidłowo. ● Wystąpi jedna z opisanych powyżej przyczyn dezaktywacji.
Jeżeli przy wyświetlonych
instrukcjach parkowania zostanie
wykryta przeszkoda, pojawi się
komunikat polecający zatrzymanie
pojazdu. Usunięcie przeszkody
umożliwi wznowienie manewru
parkowania. Jeśli przeszkoda nie
zniknie, system zostanie wyłączony.
Podstawowe informacje
dotyczące układów ułatwiających
parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.Przestroga
Wydajność układu może być
ograniczona w przypadku
przysłonięcia czujników, np. przez
lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku znajdujących się w
pobliżu wyższych pojazdów (np.
pojazdów terenowych, minivanów lub furgonów) mają zastosowanie
warunki specjalne. Nie można
zagwarantować rozpoznania
przeszkód i prawidłowego
wskazania odległości w górnej
części tych pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układy ułatwiające parkowanie
nie wykrywają obiektów
znajdujących się poza ich
zasięgiem wykrywania.
Uwaga
Istnieje możliwość, że na skutek
występowania zakłóceń z
zewnętrznych źródeł szumów
akustycznych lub niewłaściwego ustawienia elementów
mechanicznych czujnik wykryje
nieistniejący obiekt (mogą wystąpić
sporadyczne fałszywe ostrzeżenia).
Upewnić się, że przednia tablica
rejestracyjna jest prawidłowo
zamontowana (nie jest wygięta i nie
występują szczeliny między nią a
zderzakiem po lewej lub prawej
stronie), a czujniki znajdują się na
swoich miejscach.
Inteligentny system wspomagania parkowania może nie wykryć zmian
dostępności miejsc postojowych po
