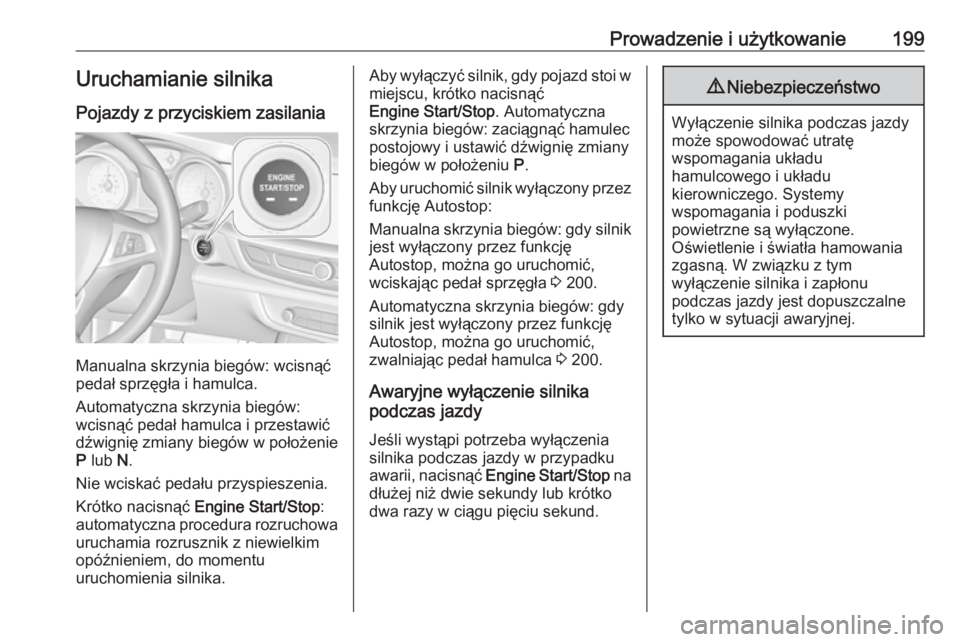

Prowadzenie i użytkowanie199Uruchamianie silnika
Pojazdy z przyciskiem zasilania
Manualna skrzynia biegów: wcisnąć
pedał sprzęgła i hamulca.
Automatyczna skrzynia biegów:
wcisnąć pedał hamulca i przestawić dźwignię zmiany biegów w położenie
P lub N.
Nie wciskać pedału przyspieszenia.
Krótko nacisnąć Engine Start/Stop :
automatyczna procedura rozruchowa
uruchamia rozrusznik z niewielkim
opóźnieniem, do momentu
uruchomienia silnika.
Aby wyłączyć silnik, gdy pojazd stoi w miejscu, krótko nacisnąć
Engine Start/Stop . Automatyczna
skrzynia biegów: zaciągnąć hamulec
postojowy i ustawić dźwignię zmiany biegów w położeniu P.
Aby uruchomić silnik wyłączony przez
funkcję Autostop:
Manualna skrzynia biegów: gdy silnik jest wyłączony przez funkcję
Autostop, można go uruchomić,
wciskając pedał sprzęgła 3 200.
Automatyczna skrzynia biegów: gdy
silnik jest wyłączony przez funkcję Autostop, można go uruchomić,
zwalniając pedał hamulca 3 200.
Awaryjne wyłączenie silnika
podczas jazdy
Jeśli wystąpi potrzeba wyłączenia silnika podczas jazdy w przypadku
awarii, nacisnąć Engine Start/Stop na
dłużej niż dwie sekundy lub krótko
dwa razy w ciągu pięciu sekund.9 Niebezpieczeństwo
Wyłączenie silnika podczas jazdy
może spowodować utratę
wspomagania układu
hamulcowego i układu
kierowniczego. Systemy
wspomagania i poduszki
powietrzne są wyłączone.
Oświetlenie i światła hamowania
zgasną. W związku z tym
wyłączenie silnika i zapłonu
podczas jazdy jest dopuszczalne
tylko w sytuacji awaryjnej.

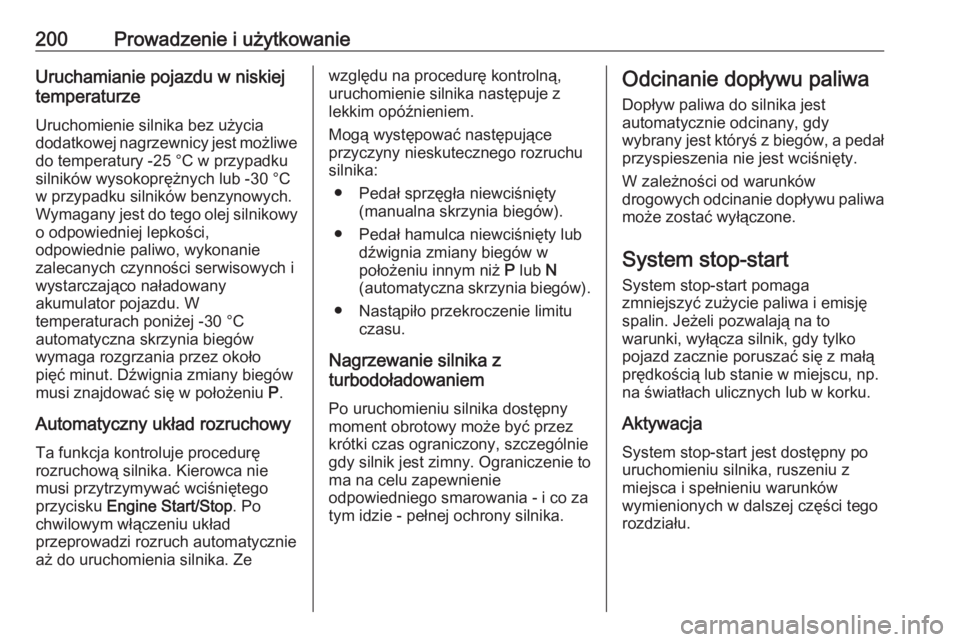

200Prowadzenie i użytkowanieUruchamianie pojazdu w niskiej
temperaturze
Uruchomienie silnika bez użycia
dodatkowej nagrzewnicy jest możliwe do temperatury -25 °С w przypadku
silników wysokoprężnych lub -30 °C
w przypadku silników benzynowych.
Wymagany jest do tego olej silnikowy
o odpowiedniej lepkości,
odpowiednie paliwo, wykonanie
zalecanych czynności serwisowych i
wystarczająco naładowany
akumulator pojazdu. W
temperaturach poniżej -30 °C
automatyczna skrzynia biegów
wymaga rozgrzania przez około
pięć minut. Dźwignia zmiany biegów musi znajdować się w położeniu P.
Automatyczny układ rozruchowy
Ta funkcja kontroluje procedurę
rozruchową silnika. Kierowca nie
musi przytrzymywać wciśniętego
przycisku Engine Start/Stop . Po
chwilowym włączeniu układ przeprowadzi rozruch automatycznie
aż do uruchomienia silnika. Zewzględu na procedurę kontrolną,
uruchomienie silnika następuje z
lekkim opóźnieniem.
Mogą występować następujące
przyczyny nieskutecznego rozruchu
silnika:
● Pedał sprzęgła niewciśnięty (manualna skrzynia biegów).
● Pedał hamulca niewciśnięty lub dźwignia zmiany biegów w
położeniu innym niż P lub N
(automatyczna skrzynia biegów).
● Nastąpiło przekroczenie limitu czasu.
Nagrzewanie silnika z
turbodoładowaniem
Po uruchomieniu silnika dostępny
moment obrotowy może być przez
krótki czas ograniczony, szczególnie
gdy silnik jest zimny. Ograniczenie to ma na celu zapewnienie
odpowiedniego smarowania - i co za
tym idzie - pełnej ochrony silnika.Odcinanie dopływu paliwa
Dopływ paliwa do silnika jest
automatycznie odcinany, gdy
wybrany jest któryś z biegów, a pedał przyspieszenia nie jest wciśnięty.
W zależności od warunków
drogowych odcinanie dopływu paliwa może zostać wyłączone.
System stop-start System stop-start pomaga
zmniejszyć zużycie paliwa i emisję
spalin. Jeżeli pozwalają na to
warunki, wyłącza silnik, gdy tylko
pojazd zacznie poruszać się z małą
prędkością lub stanie w miejscu, np.
na światłach ulicznych lub w korku.
Aktywacja System stop-start jest dostępny po
uruchomieniu silnika, ruszeniu z
miejsca i spełnieniu warunków
wymienionych w dalszej części tego
rozdziału.

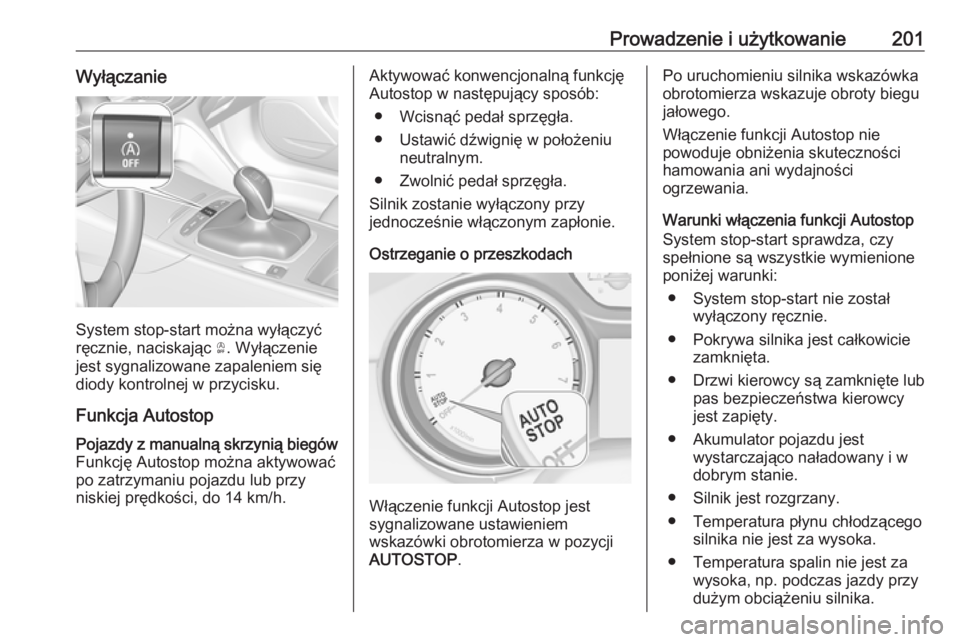

Prowadzenie i użytkowanie201Wyłączanie
System stop-start można wyłączyć
ręcznie, naciskając Ò. Wyłączenie
jest sygnalizowane zapaleniem się
diody kontrolnej w przycisku.
Funkcja Autostop
Pojazdy z manualną skrzynią biegów Funkcję Autostop można aktywować
po zatrzymaniu pojazdu lub przy
niskiej prędkości, do 14 km/h.Aktywować konwencjonalną funkcję
Autostop w następujący sposób:
● Wcisnąć pedał sprzęgła.
● Ustawić dźwignię w położeniu neutralnym.
● Zwolnić pedał sprzęgła.
Silnik zostanie wyłączony przy
jednocześnie włączonym zapłonie.
Ostrzeganie o przeszkodach
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP .
Po uruchomieniu silnika wskazówka
obrotomierza wskazuje obroty biegu
jałowego.
Włączenie funkcji Autostop nie
powoduje obniżenia skuteczności
hamowania ani wydajności
ogrzewania.
Warunki włączenia funkcji Autostop
System stop-start sprawdza, czy
spełnione są wszystkie wymienione
poniżej warunki:
● System stop-start nie został wyłączony ręcznie.
● Pokrywa silnika jest całkowicie zamknięta.
● Drzwi kierowcy są zamknięte lub pas bezpieczeństwa kierowcy
jest zapięty.
● Akumulator pojazdu jest wystarczająco naładowany i w
dobrym stanie.
● Silnik jest rozgrzany.
● Temperatura płynu chłodzącego silnika nie jest za wysoka.
● Temperatura spalin nie jest za wysoka, np. podczas jazdy przy
dużym obciążeniu silnika.

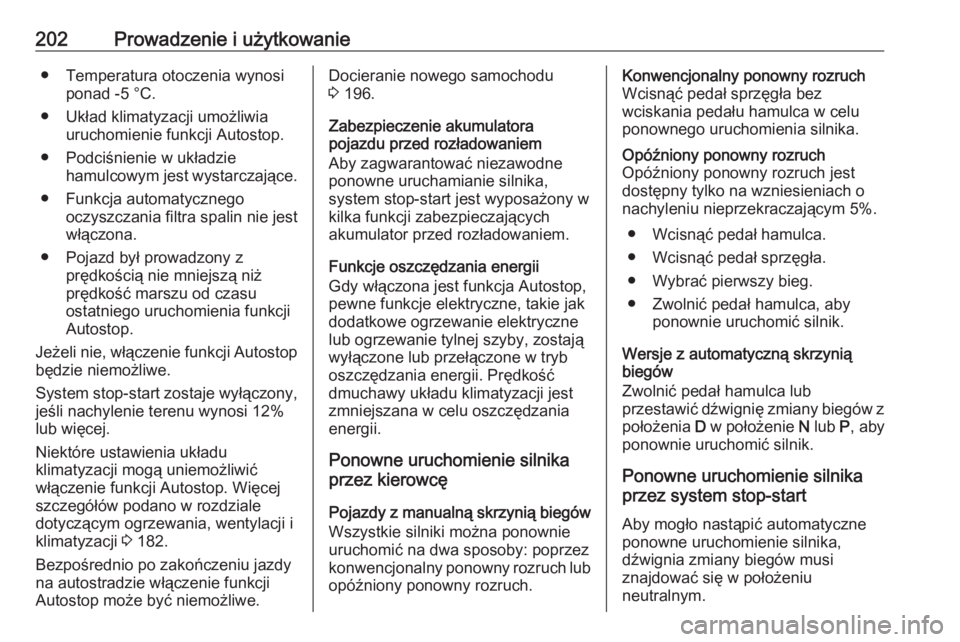

202Prowadzenie i użytkowanie● Temperatura otoczenia wynosiponad -5 °C.
● Układ klimatyzacji umożliwia uruchomienie funkcji Autostop.
● Podciśnienie w układzie hamulcowym jest wystarczające.
● Funkcja automatycznego oczyszczania filtra spalin nie jest
włączona.
● Pojazd był prowadzony z prędkością nie mniejszą niż
prędkość marszu od czasu
ostatniego uruchomienia funkcji
Autostop.
Jeżeli nie, włączenie funkcji Autostop
będzie niemożliwe.
System stop-start zostaje wyłączony, jeśli nachylenie terenu wynosi 12%
lub więcej.
Niektóre ustawienia układu
klimatyzacji mogą uniemożliwić
włączenie funkcji Autostop. Więcej
szczegółów podano w rozdziale
dotyczącym ogrzewania, wentylacji i
klimatyzacji 3 182.
Bezpośrednio po zakończeniu jazdy
na autostradzie włączenie funkcji
Autostop może być niemożliwe.Docieranie nowego samochodu
3 196.
Zabezpieczenie akumulatora
pojazdu przed rozładowaniem
Aby zagwarantować niezawodne
ponowne uruchamianie silnika,
system stop-start jest wyposażony w
kilka funkcji zabezpieczających
akumulator przed rozładowaniem.
Funkcje oszczędzania energii
Gdy włączona jest funkcja Autostop,
pewne funkcje elektryczne, takie jak dodatkowe ogrzewanie elektryczne
lub ogrzewanie tylnej szyby, zostają
wyłączone lub przełączone w tryb
oszczędzania energii. Prędkość
dmuchawy układu klimatyzacji jest
zmniejszana w celu oszczędzania
energii.
Ponowne uruchomienie silnika
przez kierowcę
Pojazdy z manualną skrzynią biegów Wszystkie silniki można ponownie
uruchomić na dwa sposoby: poprzez
konwencjonalny ponowny rozruch lub
opóźniony ponowny rozruch.Konwencjonalny ponowny rozruch Wcisnąć pedał sprzęgła bez
wciskania pedału hamulca w celu
ponownego uruchomienia silnika.Opóźniony ponowny rozruch
Opóźniony ponowny rozruch jest
dostępny tylko na wzniesieniach o
nachyleniu nieprzekraczającym 5%.
● Wcisnąć pedał hamulca.
● Wcisnąć pedał sprzęgła.
● Wybrać pierwszy bieg.
● Zwolnić pedał hamulca, aby ponownie uruchomić silnik.
Wersje z automatyczną skrzynią
biegów
Zwolnić pedał hamulca lub
przestawić dźwignię zmiany biegów z
położenia D w położenie N lub P, aby
ponownie uruchomić silnik.
Ponowne uruchomienie silnika
przez system stop-start
Aby mogło nastąpić automatyczne
ponowne uruchomienie silnika,
dźwignia zmiany biegów musi
znajdować się w położeniu
neutralnym.

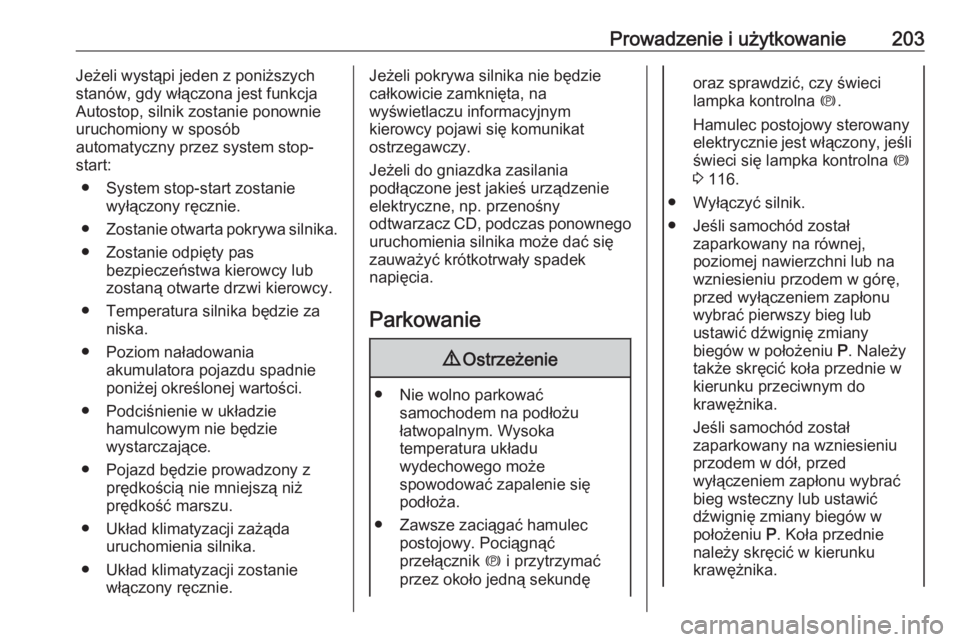

Prowadzenie i użytkowanie203Jeżeli wystąpi jeden z poniższych
stanów, gdy włączona jest funkcja
Autostop, silnik zostanie ponownie
uruchomiony w sposób
automatyczny przez system stop-
start:
● System stop-start zostanie wyłączony ręcznie.
● Zostanie otwarta pokrywa silnika.
● Zostanie odpięty pas bezpieczeństwa kierowcy lub
zostaną otwarte drzwi kierowcy.
● Temperatura silnika będzie za niska.
● Poziom naładowania akumulatora pojazdu spadnie
poniżej określonej wartości.
● Podciśnienie w układzie hamulcowym nie będzie
wystarczające.
● Pojazd będzie prowadzony z prędkością nie mniejszą niż
prędkość marszu.
● Układ klimatyzacji zażąda uruchomienia silnika.
● Układ klimatyzacji zostanie włączony ręcznie.Jeżeli pokrywa silnika nie będzie
całkowicie zamknięta, na
wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy.
Jeżeli do gniazdka zasilania
podłączone jest jakieś urządzenie
elektryczne, np. przenośny
odtwarzacz CD, podczas ponownego
uruchomienia silnika może dać się
zauważyć krótkotrwały spadek
napięcia.
Parkowanie9 Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Zawsze zaciągać hamulec postojowy. Pociągnąć
przełącznik m i przytrzymać
przez około jedną sekundę
oraz sprawdzić, czy świeci
lampka kontrolna m.
Hamulec postojowy sterowany elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 116.
● Wyłączyć silnik.
● Jeśli samochód został zaparkowany na równej,
poziomej nawierzchni lub na wzniesieniu przodem w górę,
przed wyłączeniem zapłonu
wybrać pierwszy bieg lub
ustawić dźwignię zmiany
biegów w położeniu P. Należy
także skręcić koła przednie w kierunku przeciwnym do
krawężnika.
Jeśli samochód został
zaparkowany na wzniesieniu
przodem w dół, przed
wyłączeniem zapłonu wybrać
bieg wsteczny lub ustawić
dźwignię zmiany biegów w
położeniu P. Koła przednie
należy skręcić w kierunku
krawężnika.

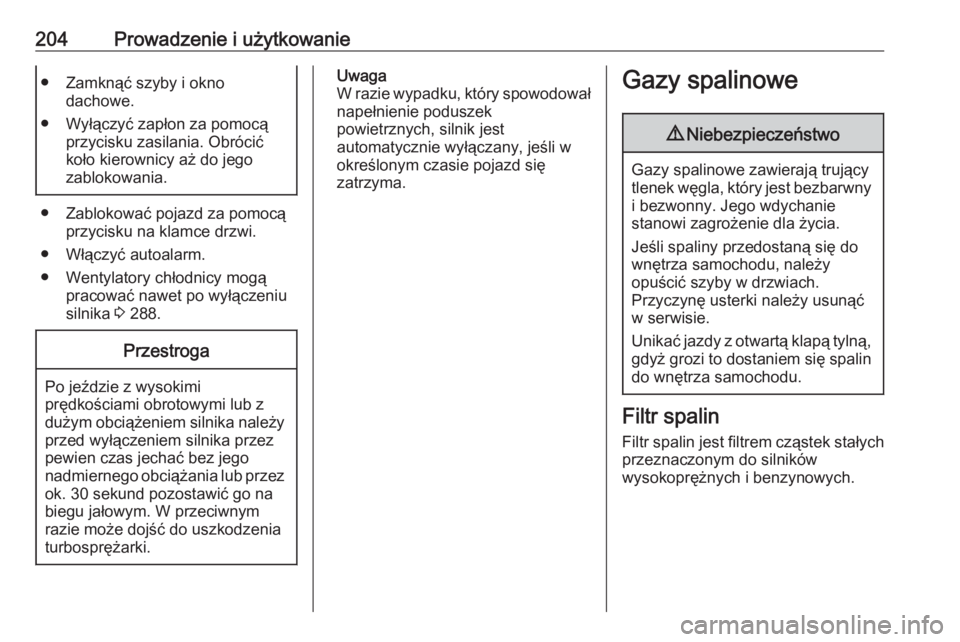

204Prowadzenie i użytkowanie● Zamknąć szyby i oknodachowe.
● Wyłączyć zapłon za pomocą przycisku zasilania. Obrócić
koło kierownicy aż do jego
zablokowania.
● Zablokować pojazd za pomocą przycisku na klamce drzwi.
● Włączyć autoalarm.
● Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 288.
Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez ok. 30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Uwaga
W razie wypadku, który spowodował napełnienie poduszek
powietrznych, silnik jest
automatycznie wyłączany, jeśli w
określonym czasie pojazd się
zatrzyma.Gazy spalinowe9 Niebezpieczeństwo
Gazy spalinowe zawierają trujący
tlenek węgla, który jest bezbarwny i bezwonny. Jego wdychanie
stanowi zagrożenie dla życia.
Jeśli spaliny przedostaną się do
wnętrza samochodu, należy
opuścić szyby w drzwiach.
Przyczynę usterki należy usunąć
w serwisie.
Unikać jazdy z otwartą klapą tylną,
gdyż grozi to dostaniem się spalin do wnętrza samochodu.
Filtr spalin
Filtr spalin jest filtrem cząstek stałychprzeznaczonym do silników
wysokoprężnych i benzynowych.

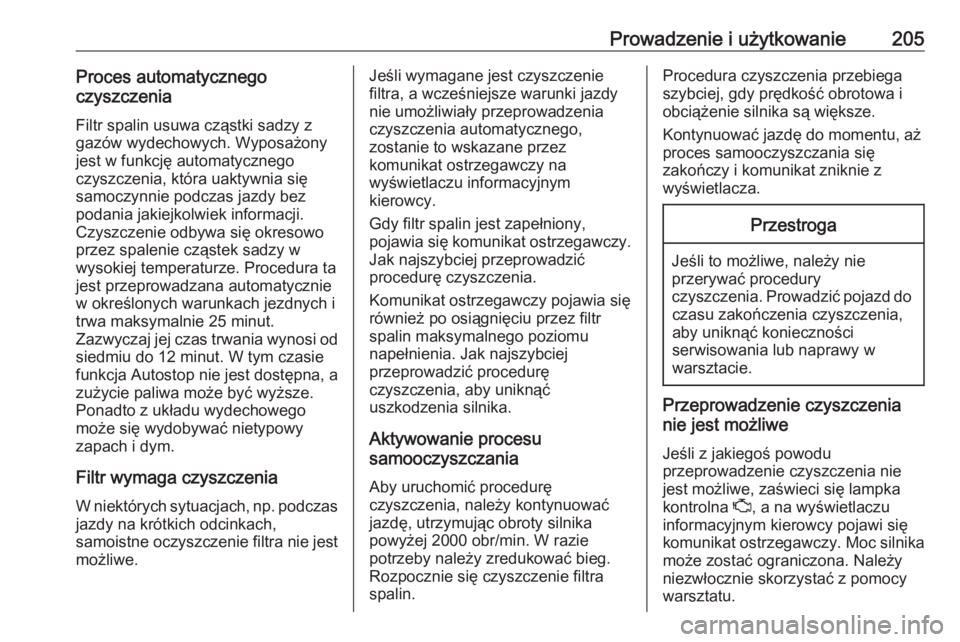

Prowadzenie i użytkowanie205Proces automatycznego
czyszczenia
Filtr spalin usuwa cząstki sadzy z
gazów wydechowych. Wyposażony
jest w funkcję automatycznego
czyszczenia, która uaktywnia się
samoczynnie podczas jazdy bez
podania jakiejkolwiek informacji.
Czyszczenie odbywa się okresowo
przez spalenie cząstek sadzy w
wysokiej temperaturze. Procedura ta
jest przeprowadzana automatycznie
w określonych warunkach jezdnych i
trwa maksymalnie 25 minut.
Zazwyczaj jej czas trwania wynosi od siedmiu do 12 minut. W tym czasie
funkcja Autostop nie jest dostępna, a zużycie paliwa może być wyższe.Ponadto z układu wydechowego
może się wydobywać nietypowy
zapach i dym.
Filtr wymaga czyszczenia W niektórych sytuacjach, np. podczas
jazdy na krótkich odcinkach,
samoistne oczyszczenie filtra nie jest
możliwe.Jeśli wymagane jest czyszczenie
filtra, a wcześniejsze warunki jazdy
nie umożliwiały przeprowadzenia
czyszczenia automatycznego,
zostanie to wskazane przez
komunikat ostrzegawczy na
wyświetlaczu informacyjnym
kierowcy.
Gdy filtr spalin jest zapełniony,
pojawia się komunikat ostrzegawczy. Jak najszybciej przeprowadzić
procedurę czyszczenia.
Komunikat ostrzegawczy pojawia się
również po osiągnięciu przez filtr
spalin maksymalnego poziomu
napełnienia. Jak najszybciej
przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Aktywowanie procesu
samooczyszczania
Aby uruchomić procedurę
czyszczenia, należy kontynuować
jazdę, utrzymując obroty silnika
powyżej 2000 obr/min. W razie potrzeby należy zredukować bieg.
Rozpocznie się czyszczenie filtra
spalin.Procedura czyszczenia przebiega
szybciej, gdy prędkość obrotowa i
obciążenie silnika są większe.
Kontynuować jazdę do momentu, aż
proces samooczyszczania się
zakończy i komunikat zniknie z
wyświetlacza.Przestroga
Jeśli to możliwe, należy nie
przerywać procedury
czyszczenia. Prowadzić pojazd do czasu zakończenia czyszczenia,
aby uniknąć konieczności
serwisowania lub naprawy w
warsztacie.
Przeprowadzenie czyszczenia
nie jest możliwe
Jeśli z jakiegoś powodu
przeprowadzenie czyszczenia nie
jest możliwe, zaświeci się lampka
kontrolna Z, a na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat ostrzegawczy. Moc silnika może zostać ograniczona. Należy
niezwłocznie skorzystać z pomocy
warsztatu.

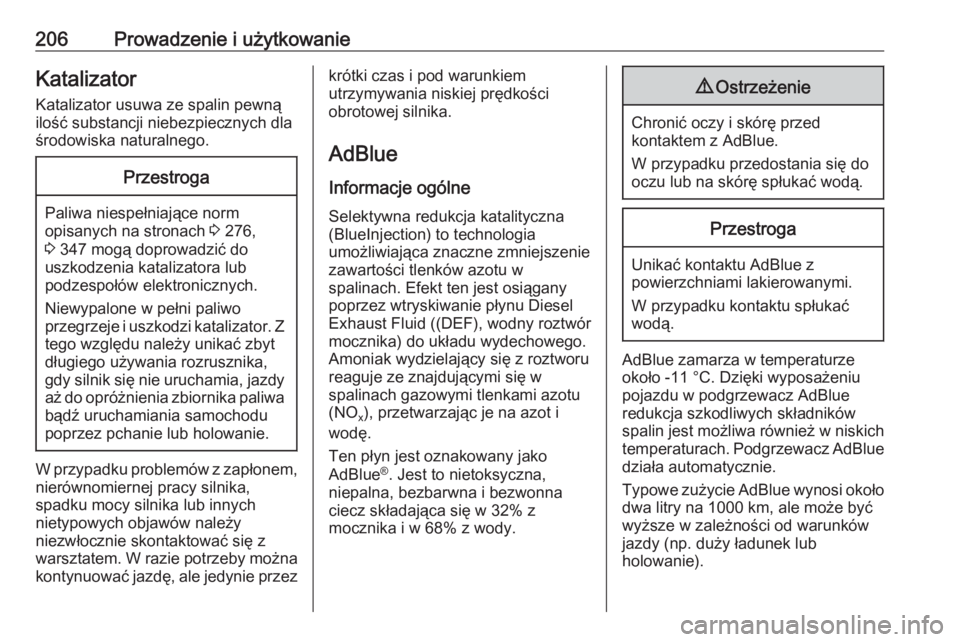

206Prowadzenie i użytkowanieKatalizator
Katalizator usuwa ze spalin pewną
ilość substancji niebezpiecznych dla
środowiska naturalnego.Przestroga
Paliwa niespełniające norm opisanych na stronach 3 276,
3 347 mogą doprowadzić do
uszkodzenia katalizatora lub
podzespołów elektronicznych.
Niewypalone w pełni paliwo
przegrzeje i uszkodzi katalizator. Z tego względu należy unikać zbyt
długiego używania rozrusznika,
gdy silnik się nie uruchamia, jazdy
aż do opróżnienia zbiornika paliwa
bądź uruchamiania samochodu
poprzez pchanie lub holowanie.
W przypadku problemów z zapłonem,
nierównomiernej pracy silnika,
spadku mocy silnika lub innych
nietypowych objawów należy
niezwłocznie skontaktować się z
warsztatem. W razie potrzeby można kontynuować jazdę, ale jedynie przez
krótki czas i pod warunkiem
utrzymywania niskiej prędkości
obrotowej silnika.
AdBlue
Informacje ogólne Selektywna redukcja katalityczna
(BlueInjection) to technologia
umożliwiająca znaczne zmniejszenie
zawartości tlenków azotu w
spalinach. Efekt ten jest osiągany
poprzez wtryskiwanie płynu Diesel
Exhaust Fluid ((DEF), wodny roztwór mocznika) do układu wydechowego.
Amoniak wydzielający się z roztworu
reaguje ze znajdującymi się w
spalinach gazowymi tlenkami azotu (NO x), przetwarzając je na azot i
wodę.
Ten płyn jest oznakowany jako
AdBlue ®
. Jest to nietoksyczna,
niepalna, bezbarwna i bezwonna
ciecz składająca się w 32% z
mocznika i w 68% z wody.9 Ostrzeżenie
Chronić oczy i skórę przed
kontaktem z AdBlue.
W przypadku przedostania się do
oczu lub na skórę spłukać wodą.
Przestroga
Unikać kontaktu AdBlue z
powierzchniami lakierowanymi.
W przypadku kontaktu spłukać
wodą.
AdBlue zamarza w temperaturze
około -11 °C. Dzięki wyposażeniu
pojazdu w podgrzewacz AdBlue
redukcja szkodliwych składników spalin jest możliwa również w niskich temperaturach. Podgrzewacz AdBlue
działa automatycznie.
Typowe zużycie AdBlue wynosi około dwa litry na 1000 km, ale może być
wyższe w zależności od warunków
jazdy (np. duży ładunek lub
holowanie).

Prowadzenie i użytkowanie207Zbiornik AdBluePoziom AdBlue w zbiorniku można
znaleźć w menu wyświetlacza.
Ostrzeżenia o niskim poziomie
W zależności od obliczonej odległości
możliwej do przejechania przy
wykorzystaniu pozostałego w
zbiorniku roztworu AdBlue
(obliczonego zasięgu na roztworze
AdBlue) na wyświetlaczu
informacyjnym kierowcy pokazują się różne komunikaty. Komunikaty i
ograniczenia są wymagane przez
obowiązujące przepisy.
Pierwsze możliwe ostrzeżenie to
Zasięg na AdBlue: 2400 km .
To ostrzeżenie pokaże się krótko
razem z obliczonym zasięgiem.
Jazdę można kontynuować bez
żadnych ograniczeń.
System przechodzi na następny
poziom ostrzeżenia, gdy zasięg
spadnie poniżej 1750 km. Komunikat
z aktualnym zasięgiem wyświetla się
zawsze po włączeniu zapłonu i
wymaga potwierdzenia 3 122.Uzupełnić AdBlue zanim system
przejdzie na następny poziom
ostrzeżenia.
Gdy zasięg na roztworze AdBlue jest
mniejszy od 900 km, na przemian
wyświetlają się poniższe komunikaty
i nie można ich wyłączyć:
● Niski poziom AdBlue Uzupełnij
teraz
● Rozruch silnika niemożliwy za
900 km .
Dodatkowo nieprzerwanie miga
lampka kontrolna Y.
Uwaga
W przypadku dużego zużycia
AdBlue na wyświetlaczu
informacyjnym kierowcy ostrzeżenie to może wyświetlić się bez
uprzednich etapów
ostrzegawczych.
System przechodzi na ostatni poziom
ostrzeżenia, gdy zbiornik AdBlue jest
pusty. Ponowne uruchomienie silnika jest niemożliwe. Na przemian
wyświetlają się poniższe komunikaty
i nie można ich wyłączyć:● Zbiornik AdBlue pusty Uzupełnij
teraz
● Silnik nie uruchomi się .
Dodatkowo nieprzerwanie miga
lampka kontrolna Y.
Przy aktywnej blokadzie rozruchu
silnika zostanie wyświetlony
następujący komunikat:
Wlej AdBlue aby uruchomić pojazd .
Należy całkowicie napełnić zbiornik
roztworem AdBlue. W przeciwnym
razie ponowne uruchomienie silnika
nie będzie możliwe.
3 355
Ostrzeżenia dotyczące
wysokiego poziomu emisji spalin
Jeśli ilość emitowanych spalin
wzrośnie powyżej określonej
wartości, na wyświetlaczu
informacyjnym kierowcy pojawią się
ostrzeżenia podobne do ostrzeżeń dotyczących zasięgu.
Zostaną wyświetlone monity o
skontrolowanie układu
wydechowego, a po nich pojawi się
informacja o aktywacji blokady

208Prowadzenie i użytkowanieponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.
Skontaktować się ze stacją obsługi w celu uzyskania pomocy.
Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.
Nie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
W przypadku gdy na stacji paliwowej
nie jest dostępny dystrybutor z
dyszą dla samochodów osobowych,
do uzupełniania roztworu należy
używać wyłącznie butelek lub
kanistrów z AdBlue z uszczelnionym adapterem, aby zapobiec rozlaniu
lub przelaniu roztworu oraz
wydobywaniu się oparów ze
zbiornika. AdBlue w butelkach lub
kanistrach jest dostępny w wielu
stacjach paliwowych i można go
kupić np. u dealerów Opel i w innych
punktach sprzedaży detalicznej.
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie działają szkodliwie przez drogi
oddechowe.
Zbiornik AdBlue powinien być
całkowicie napełniony. Należy to
zrobić, jeśli jest już wyświetlony
komunikat ostrzegawczy dotyczący
blokady ponownego rozruchu silnika.
Pojazd musi być zaparkowany na
równej nawierzchni.Króciec wlewu roztworu AdBlue
znajduje się pod klapką wlewu
paliwa, z tyłu pojazdu, po prawej
stronie.
Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu.
1. Wyjąć kluczyk z wyłącznika zapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.
3. Otworzyć klapkę wlewu paliwa przez naciśnięcie 3 279.
