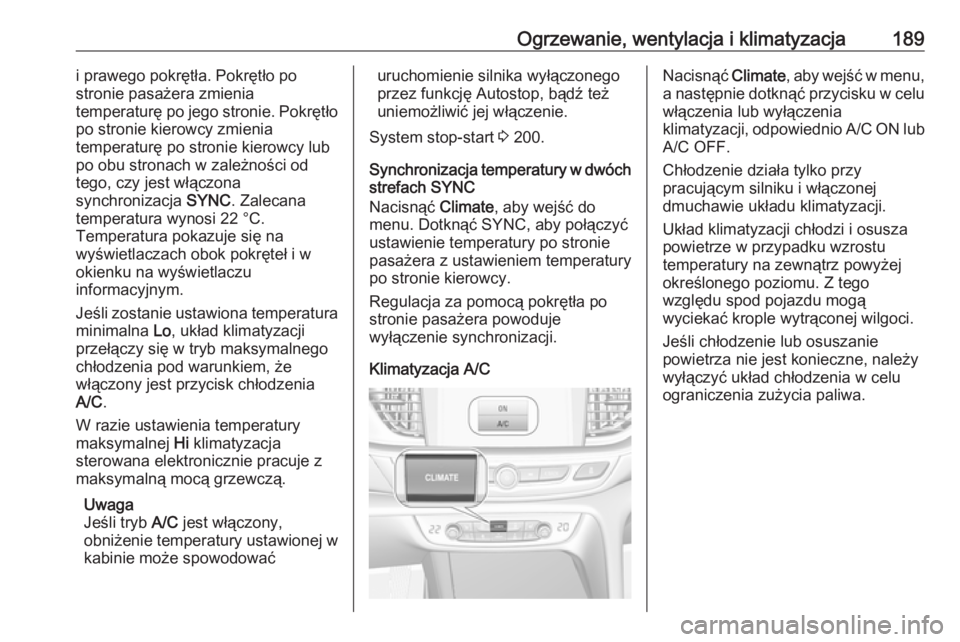

Ogrzewanie, wentylacja i klimatyzacja189i prawego pokrętła. Pokrętło po
stronie pasażera zmienia
temperaturę po jego stronie. Pokrętło
po stronie kierowcy zmienia
temperaturę po stronie kierowcy lub
po obu stronach w zależności od
tego, czy jest włączona
synchronizacja SYNC. Zalecana
temperatura wynosi 22 °C.
Temperatura pokazuje się na
wyświetlaczach obok pokręteł i w
okienku na wyświetlaczu
informacyjnym.
Jeśli zostanie ustawiona temperatura
minimalna Lo, układ klimatyzacji
przełączy się w tryb maksymalnego
chłodzenia pod warunkiem, że
włączony jest przycisk chłodzenia
A/C .
W razie ustawienia temperatury
maksymalnej Hi klimatyzacja
sterowana elektronicznie pracuje z
maksymalną mocą grzewczą.
Uwaga
Jeśli tryb A/C jest włączony,
obniżenie temperatury ustawionej w kabinie może spowodowaćuruchomienie silnika wyłączonego
przez funkcję Autostop, bądź też
uniemożliwić jej włączenie.
System stop-start 3 200.
Synchronizacja temperatury w dwóch
strefach SYNC
Nacisnąć Climate, aby wejść do
menu. Dotknąć SYNC, aby połączyć
ustawienie temperatury po stronie
pasażera z ustawieniem temperatury
po stronie kierowcy.
Regulacja za pomocą pokrętła po
stronie pasażera powoduje
wyłączenie synchronizacji.
Klimatyzacja A/CNacisnąć Climate, aby wejść w menu,
a następnie dotknąć przycisku w celu włączenia lub wyłączenia
klimatyzacji, odpowiednio A/C ON lub
A/C OFF.
Chłodzenie działa tylko przy
pracującym silniku i włączonej
dmuchawie układu klimatyzacji.
Układ klimatyzacji chłodzi i osusza powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej
określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy wyłączyć układ chłodzenia w celuograniczenia zużycia paliwa.

190Ogrzewanie, wentylacja i klimatyzacjaRecyrkulacja powietrza włączana
ręcznie n
Nacisnąć n, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Nacisnąć ponownie n, aby
wyłączyć tryb recyrkulacji.
9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki przedniej szyby w celu usunięcia
pary w.
Automatyczna recyrkulacja powietrza Czujnik wilgotności powietrza
automatycznie włącza pobór
powietrza zewnętrznego, jeśli
wilgotność powietrza jest za wysoka.
Usuwanie zaparowania oraz
oblodzenia szyb à
● Nacisnąć przycisk à. Dioda LED
w przycisku świeci, sygnalizując
włączenie.
● Ustawienia temperatury i rozdziału powietrza są wybierane
automatycznie, a dmuchawa
pracuje z dużą prędkością.
● W razie potrzeby włączyć klimatyzację A/C ON w menu
„Ustawienia klimatyzacji”,
naciskając Climate.
● Włączyć ogrzewanie tylnej szyby b.

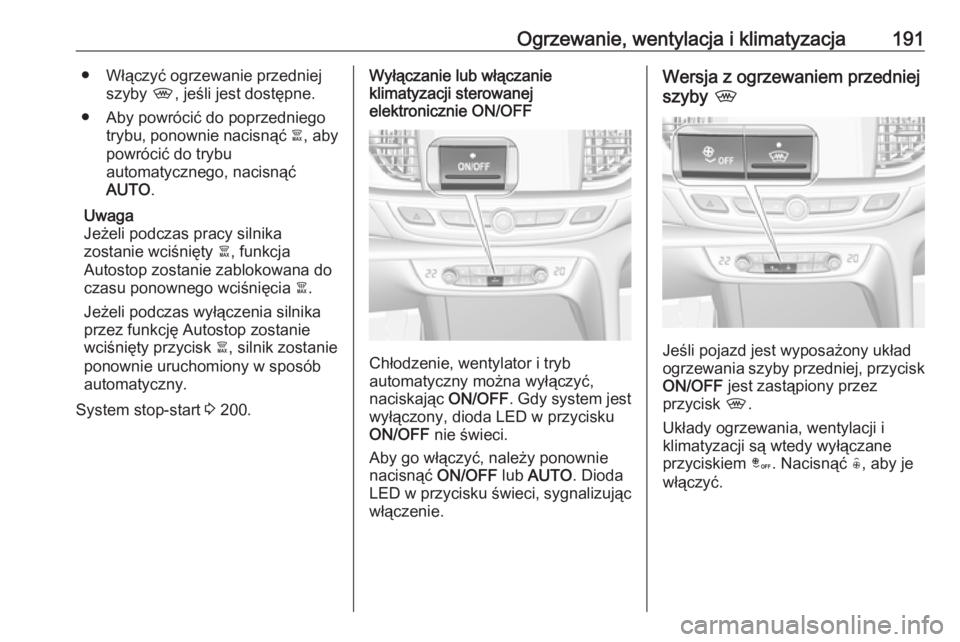

Ogrzewanie, wentylacja i klimatyzacja191● Włączyć ogrzewanie przedniejszyby ,, jeśli jest dostępne.
● Aby powrócić do poprzedniego trybu, ponownie nacisnąć à, aby
powrócić do trybu
automatycznego, nacisnąć
AUTO .
Uwaga
Jeżeli podczas pracy silnika
zostanie wciśnięty à, funkcja
Autostop zostanie zablokowana do
czasu ponownego wciśnięcia à.
Jeżeli podczas wyłączenia silnika
przez funkcję Autostop zostanie
wciśnięty przycisk à, silnik zostanie
ponownie uruchomiony w sposób
automatyczny.
System stop-start 3 200.Wyłączanie lub włączanie
klimatyzacji sterowanej
elektronicznie ON/OFF
Chłodzenie, wentylator i tryb
automatyczny można wyłączyć,
naciskając ON/OFF. Gdy system jest
wyłączony, dioda LED w przycisku
ON/OFF nie świeci.
Aby go włączyć, należy ponownie
nacisnąć ON/OFF lub AUTO . Dioda
LED w przycisku świeci, sygnalizując
włączenie.
Wersja z ogrzewaniem przedniej
szyby ,
Jeśli pojazd jest wyposażony układ
ogrzewania szyby przedniej, przycisk
ON/OFF jest zastąpiony przez
przycisk ,.
Układy ogrzewania, wentylacji i
klimatyzacji są wtedy wyłączane
przyciskiem â. Nacisnąć (, aby je
włączyć.

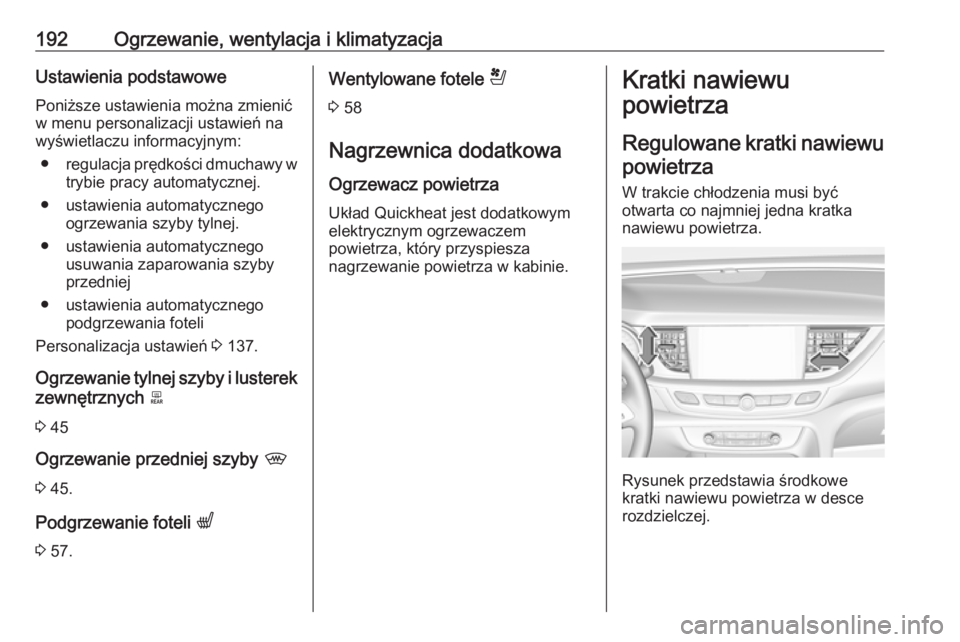

192Ogrzewanie, wentylacja i klimatyzacjaUstawienia podstawowe
Poniższe ustawienia można zmienić
w menu personalizacji ustawień na
wyświetlaczu informacyjnym:
● regulacja prędkości dmuchawy w
trybie pracy automatycznej.
● ustawienia automatycznego ogrzewania szyby tylnej.
● ustawienia automatycznego usuwania zaparowania szyby
przedniej
● ustawienia automatycznego podgrzewania foteli
Personalizacja ustawień 3 137.
Ogrzewanie tylnej szyby i lusterek zewnętrznych b
3 45
Ogrzewanie przedniej szyby ,
3 45.
Podgrzewanie foteli q
3 57.Wentylowane fotele r
3 58
Nagrzewnica dodatkowa Ogrzewacz powietrzaUkład Quickheat jest dodatkowym
elektrycznym ogrzewaczem
powietrza, który przyspiesza
nagrzewanie powietrza w kabinie.Kratki nawiewu
powietrza
Regulowane kratki nawiewu powietrza
W trakcie chłodzenia musi być
otwarta co najmniej jedna kratka
nawiewu powietrza.
Rysunek przedstawia środkowe
kratki nawiewu powietrza w desce
rozdzielczej.

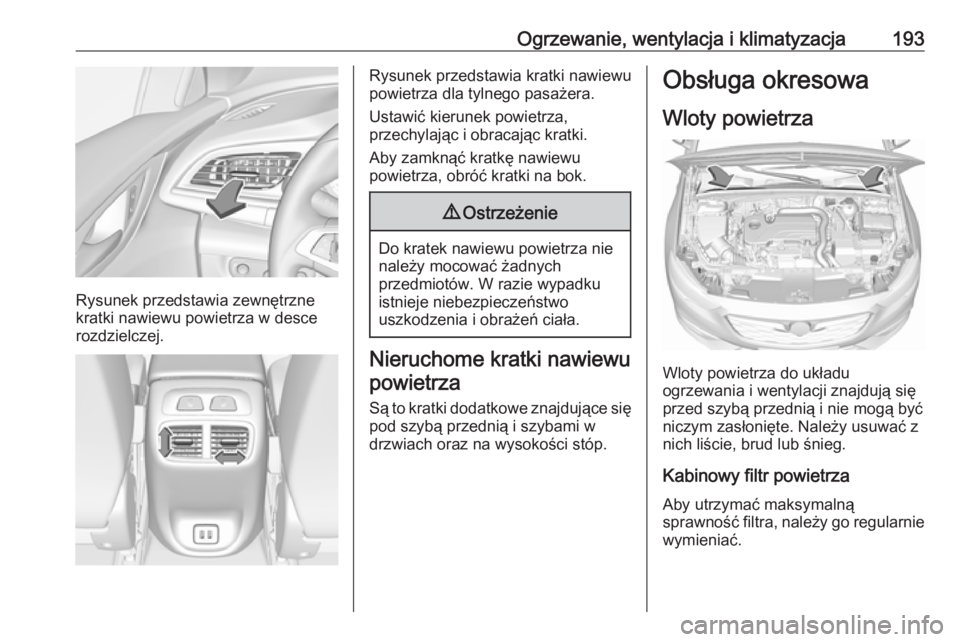

Ogrzewanie, wentylacja i klimatyzacja193
Rysunek przedstawia zewnętrzne
kratki nawiewu powietrza w desce
rozdzielczej.
Rysunek przedstawia kratki nawiewu
powietrza dla tylnego pasażera.
Ustawić kierunek powietrza,
przechylając i obracając kratki.
Aby zamknąć kratkę nawiewu
powietrza, obróć kratki na bok.9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Nieruchome kratki nawiewu
powietrza
Są to kratki dodatkowe znajdujące się
pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.
Obsługa okresowa
Wloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Kabinowy filtr powietrza
Aby utrzymać maksymalną
sprawność filtra, należy go regularnie
wymieniać.

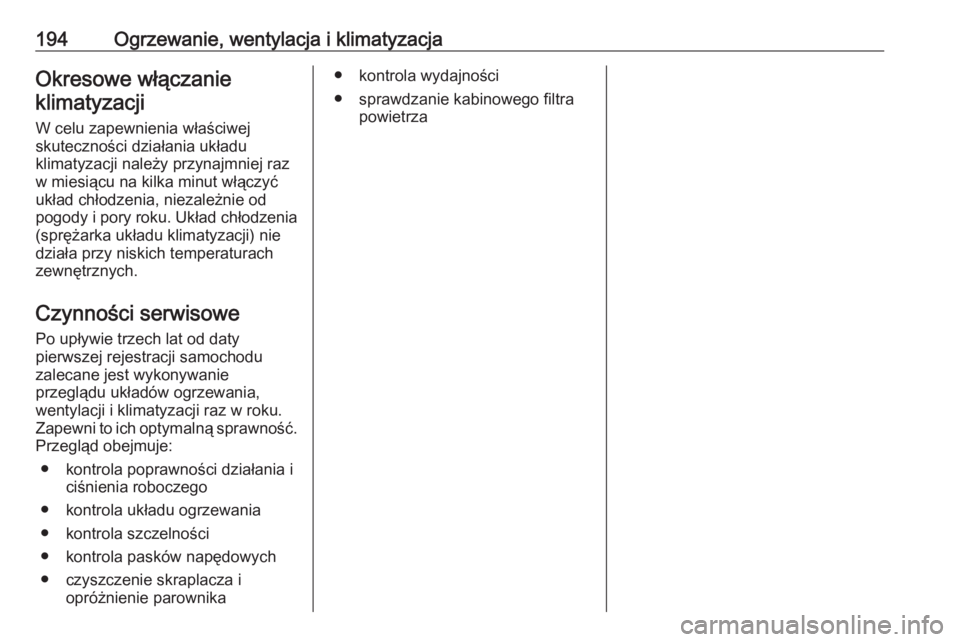

194Ogrzewanie, wentylacja i klimatyzacjaOkresowe włączanieklimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia (sprężarka układu klimatyzacji) niedziała przy niskich temperaturachzewnętrznych.
Czynności serwisowe Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
● kontrola poprawności działania i ciśnienia roboczego
● kontrola układu ogrzewania
● kontrola szczelności
● kontrola pasków napędowych ● czyszczenie skraplacza i opróżnienie parownika● kontrola wydajności
● sprawdzanie kabinowego filtra powietrza

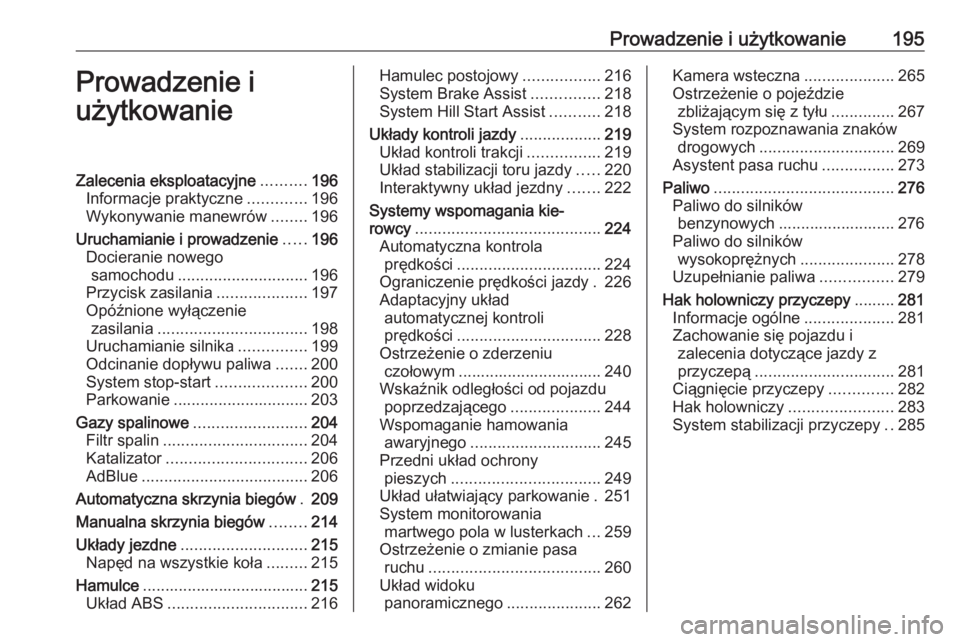

Prowadzenie i użytkowanie195Prowadzenie i
użytkowanieZalecenia eksploatacyjne ..........196
Informacje praktyczne .............196
Wykonywanie manewrów ........196
Uruchamianie i prowadzenie .....196
Docieranie nowego samochodu ............................. 196
Przycisk zasilania ....................197
Opóźnione wyłączenie zasilania ................................. 198
Uruchamianie silnika ...............199
Odcinanie dopływu paliwa .......200
System stop-start ....................200
Parkowanie .............................. 203
Gazy spalinowe ......................... 204
Filtr spalin ................................ 204
Katalizator ............................... 206
AdBlue ..................................... 206
Automatyczna skrzynia biegów .209
Manualna skrzynia biegów ........214
Układy jezdne ............................ 215
Napęd na wszystkie koła .........215
Hamulce ..................................... 215
Układ ABS ............................... 216Hamulec postojowy.................216
System Brake Assist ...............218
System Hill Start Assist ...........218
Układy kontroli jazdy ..................219
Układ kontroli trakcji ................219
Układ stabilizacji toru jazdy .....220
Interaktywny układ jezdny .......222
Systemy wspomagania kie‐
rowcy ......................................... 224
Automatyczna kontrola prędkości ................................ 224
Ograniczenie prędkości jazdy . 226
Adaptacyjny układ
automatycznej kontroli
prędkości ................................ 228
Ostrzeżenie o zderzeniu czołowym ................................ 240
Wskaźnik odległości od pojazdu poprzedzającego ....................244
Wspomaganie hamowania awaryjnego ............................. 245
Przedni układ ochrony pieszych ................................. 249
Układ ułatwiający parkowanie . 251
System monitorowania martwego pola w lusterkach ...259
Ostrzeżenie o zmianie pasa ruchu ...................................... 260
Układ widoku panoramicznego .....................262Kamera wsteczna ....................265
Ostrzeżenie o pojeździe zbliżającym się z tyłu ..............267
System rozpoznawania znaków drogowych .............................. 269
Asystent pasa ruchu ................273
Paliwo ........................................ 276
Paliwo do silników benzynowych .......................... 276
Paliwo do silników wysokoprężnych .....................278
Uzupełnianie paliwa ................279
Hak holowniczy przyczepy .........281
Informacje ogólne ....................281
Zachowanie się pojazdu i zalecenia dotyczące jazdy z
przyczepą ............................... 281
Ciągnięcie przyczepy ..............282
Hak holowniczy .......................283
System stabilizacji przyczepy ..285

196Prowadzenie i użytkowanieZalecenia
eksploatacyjne
Informacje praktyczneNigdy nie jeździć z wyłączonym
silnikiem
Nie działa wówczas wiele urządzeń (np. wspomaganie układu
hamulcowego i układu
kierowniczego). Stwarza to
zagrożenie dla samego kierowcy, a
także dla innych użytkowników drogi.
Gdy silnik jest wyłączony przez
funkcję Autostop, działają wszystkie
układy.
System stop-start 3 200.
Zwiększenie ładowania na
wolnych obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie
ładowania na wolnych obrotach, co
może być słyszalne.Na wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat.
Pedały Aby nie ograniczyć skoku pedałów,
nie umieszczać pod nimi dywaników.
Używać tylko takich dywaników
podłogowych, które pasują do wnęki i
są mocowane za pomocą zaczepów
po stronie kierowcy.
Wykonywanie manewrów
Jeśli wspomaganie układu
kierowniczego nie działa ze względu
na zatrzymanie silnika lub z powodu
wadliwego działania układu,
pojazdem można kierować, ale może
wymagać to większego wysiłku.Uruchamianie i
prowadzenie
Docieranie nowego
samochodu
Podczas kilku pierwszych podróży
nie hamować gwałtownie, o ile nie
jest to konieczne.
W czasie pierwszej jazdy odparowują olej i wosk pokrywające elementy
układu wydechowego. Po
zakończeniu pierwszej jazdy
pozostawić samochód na jakiś czas
na wolnym powietrzu i nie wdychać
oparów.
W okresie docierania zużycie paliwa i oleju silnikowego może być
podwyższone.
Ponadto proces oczyszczania filtra
spalin może uruchamiać się częściej.
Filtr spalin 3 204.
Funkcja Autostop może zostać wyłączona w celu umożliwienia
ładowania akumulatora pojazdu.

Prowadzenie i użytkowanie197Przycisk zasilania
Kluczyk elektroniczny musi
znajdować się wewnątrz samochodu.
Tryb zasilania akcesoriów
Jednokrotnie nacisnąć
Engine Start/Stop bez wciskania
pedału sprzęgła i hamulca. Zaświeci
się dioda LED w przycisku. Blokada
kierownicy jest zwolniona i działają
niektóre funkcje układu
elektrycznego, zapłon jest
wyłączony.Tryb włączonego zapłonu
Nacisnąć Engine Start/Stop i
przytrzymać przez sześć sekund bez wciskania pedału sprzęgła i hamulca.Zielona dioda LED w przycisku
świeci, następuje podgrzewanie
wstępne silnika wysokoprężnego.
Lampki kontrolne świecą i większość
funkcji elektrycznych działa.Uruchomienie silnika
Krótko nacisnąć Engine Start/Stop
przy:
● manualna skrzynia biegów: wciśniętym pedale sprzęgła,
● automatyczna skrzynia biegów: wciśniętym pedale hamulca i
dźwigni zmiany biegów
ustawionej w pozycji P lub N.
Uruchamianie silnika 3 199.Zapłon wyłączony
Krótko nacisnąć Engine Start/Stop
przy silniku wyłączonym przez
funkcję Autostop lub przy pracującym silniku i zatrzymanym pojeździe.
Automatyczna skrzynia biegów:
zaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w
położeniu P.
Krótko nacisnąć Engine Start/Stop
bez wciskania pedału sprzęgła lub
pedału hamulca w trybie włączonego
zapłonu.Jeśli poprzednio był włączony zapłon, niektóre funkcje będą aktywne,
dopóki nie zostaną otwarte drzwi
kierowcy.Awaryjne wyłączenie silnika podczas
jazdy
Nacisnąć Engine Start/Stop i
przytrzymać dłużej niż dwie sekundy
lub krótko dwa razy w ciągu pięciu
sekund 3 199.
Blokada kierownicy
Blokada kierownicy uaktywnia sięautomatycznie, gdy:
● Pojazd nie porusza się.
● Został wyłączony zapłon.
● Drzwi kierowcy są otwarte.
Aby zwolnić blokadę kierownicy,
otworzyć i zamknąć drzwi kierowcy
oraz włączyć tryb zasilania
akcesoriów lub bezpośrednio
uruchomić silnik.

198Prowadzenie i użytkowanie9Ostrzeżenie
W przypadku rozładowania
akumulatora nie można zwolnić
blokady kolumny kierownicy, w
związku z czym zabronione jest
holowanie samochodu, a także
uruchamianie go przez holowanie
lub za pomocą przewodów
rozruchowych.
Obsługa pojazdów z układem
elektronicznego kluczyka w razie
awarii
W przypadku usterki kluczyka
elektronicznego lub rozładowania
baterii kluczyka elektronicznego, przy
próbie uruchomienia silnika na
wyświetlaczu informacyjnym
kierowcy może pojawić się Nie
wykryto pilota (kluczyka) lub Wymień
baterię w pilocie (kluczyku) .Otworzyć pokrywę środkowej konsoli
przed dźwignią zmiany biegów.
Umieścić poprzecznie kluczyk
elektroniczny z przyciskami
skierowanymi do góry w gnieździe
nadajnika obok gniazdka zasilania, w
sposób pokazany na ilustracji.
Z gniazda należy usunąć wszelkie
inne przedmioty, np. inne kluczyki,
transpondery, breloki, monety itp.
Wcisnąć pedał sprzęgła (manualna
skrzynia biegów), pedał hamulca i
nacisnąć przycisk Engine Start/Stop.
Zwolnić przycisk po rozpoczęciu procedury rozruchu.
Aby wyłączyć silnik, ponownie
nacisnąć Engine Start/Stop . Wyjąć
kluczyk elektroniczny z gniazda
nadajnika.
Takie rozwiązanie należy stosować tylko w nagłych wypadkach. Jak
najszybciej wymienić baterię
kluczyka elektronicznego 3 22.
W celu odblokowania lub
zablokowania drzwi, patrz usterka w
układzie kluczyka elektronicznego
3 26.
Opóźnione wyłączenie zasilania
Po wyłączeniu zapłonu, do czasu
otwarcia drzwi kierowcy lub przez
10 minut podtrzymywane jest
zasilanie następujących układów
elektrycznych:
● szyb otwieranych elektrycznie
● okno dachowe
● gniazdka zasilania
