Page 271 of 363

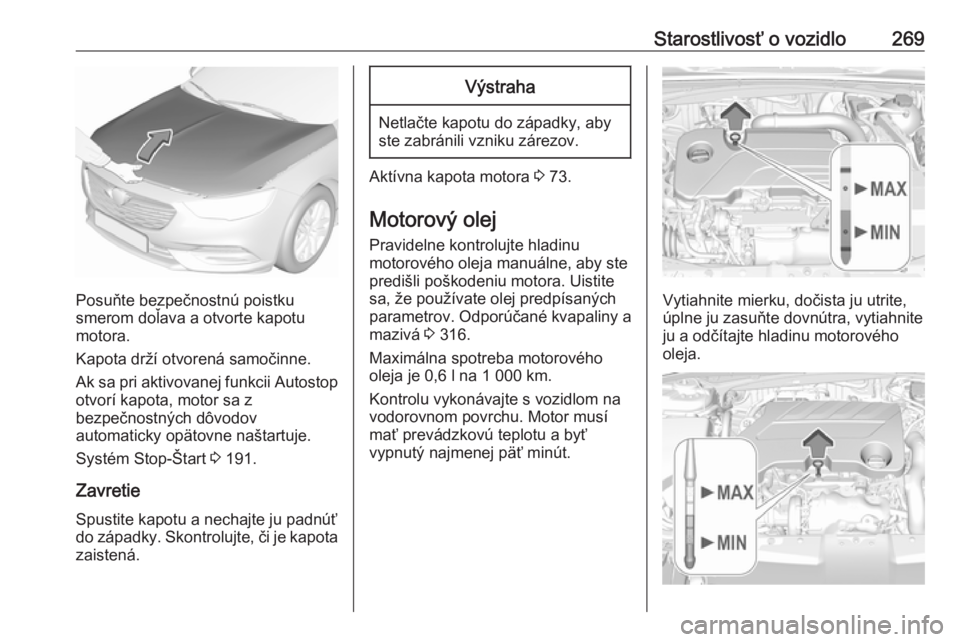

Starostlivosť o vozidlo269
Posuňte bezpečnostnú poistku
smerom doľava a otvorte kapotu
motora.
Kapota drží otvorená samočinne.
Ak sa pri aktivovanej funkcii Autostop
otvorí kapota, motor sa z
bezpečnostných dôvodov
automaticky opätovne naštartuje.
Systém Stop-Štart 3 191.
Zavretie
Spustite kapotu a nechajte ju padnúť
do západky. Skontrolujte, či je kapota zaistená.
Výstraha
Netlačte kapotu do západky, aby
ste zabránili vzniku zárezov.
Aktívna kapota motora 3 73.
Motorový olej
Pravidelne kontrolujte hladinu
motorového oleja manuálne, aby ste
predišli poškodeniu motora. Uistite
sa, že používate olej predpísaných
parametrov. Odporúčané kvapaliny a
mazivá 3 316.
Maximálna spotreba motorového
oleja je 0,6 l na 1 000 km.
Kontrolu vykonávajte s vozidlom na
vodorovnom povrchu. Motor musí mať prevádzkovú teplotu a byť
vypnutý najmenej päť minút.
Vytiahnite mierku, dočista ju utrite,
úplne ju zasuňte dovnútra, vytiahnite
ju a odčítajte hladinu motorového oleja.
Page 272 of 363

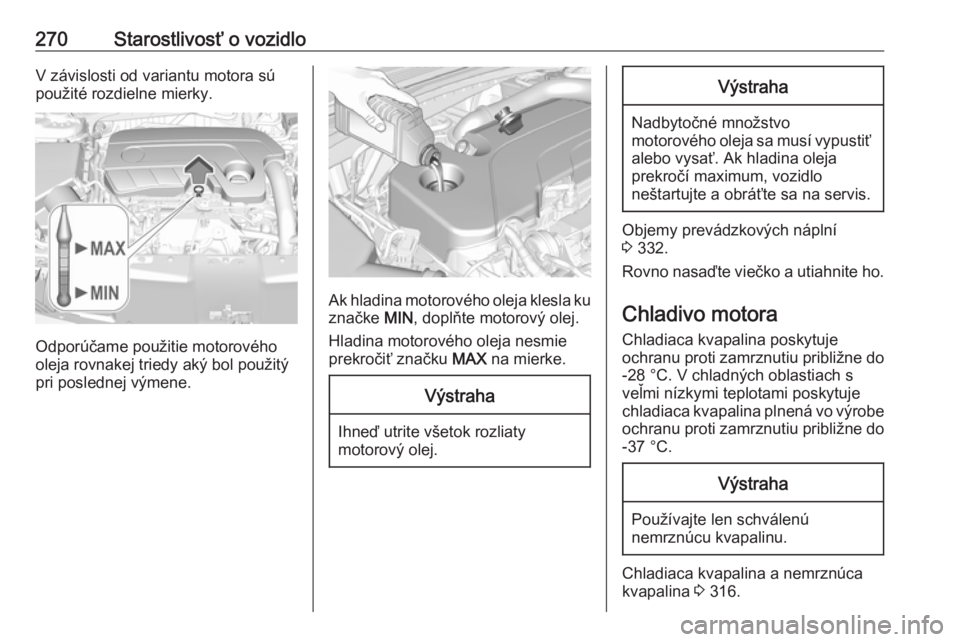

270Starostlivosť o vozidloV závislosti od variantu motora sú
použité rozdielne mierky.
Odporúčame použitie motorového
oleja rovnakej triedy aký bol použitý
pri poslednej výmene.
Ak hladina motorového oleja klesla ku značke MIN, doplňte motorový olej.
Hladina motorového oleja nesmie
prekročiť značku MAX na mierke.
Výstraha
Ihneď utrite všetok rozliaty
motorový olej.
Výstraha
Nadbytočné množstvo
motorového oleja sa musí vypustiť
alebo vysať. Ak hladina oleja
prekročí maximum, vozidlo
neštartujte a obráťte sa na servis.
Objemy prevádzkových náplní
3 332.
Rovno nasaďte viečko a utiahnite ho.
Chladivo motora
Chladiaca kvapalina poskytuje
ochranu proti zamrznutiu približne do
-28 °C. V chladných oblastiach s veľmi nízkymi teplotami poskytuje
chladiaca kvapalina plnená vo výrobe ochranu proti zamrznutiu približne do
-37 °C.
Výstraha
Používajte len schválenú nemrznúcu kvapalinu.
Chladiaca kvapalina a nemrznúca
kvapalina 3 316.
Page 273 of 363

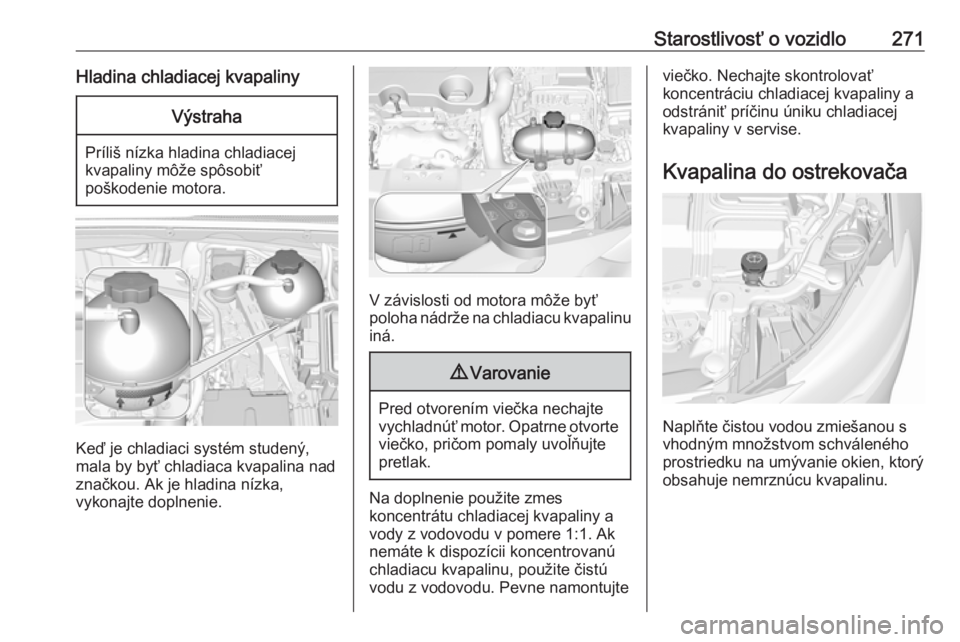

Starostlivosť o vozidlo271Hladina chladiacej kvapalinyVýstraha
Príliš nízka hladina chladiacej
kvapaliny môže spôsobiť
poškodenie motora.
Keď je chladiaci systém studený,
mala by byť chladiaca kvapalina nad
značkou. Ak je hladina nízka,
vykonajte doplnenie.
V závislosti od motora môže byť
poloha nádrže na chladiacu kvapalinu
iná.
9 Varovanie
Pred otvorením viečka nechajte
vychladnúť motor. Opatrne otvorte viečko, pričom pomaly uvoľňujte
pretlak.
Na doplnenie použite zmes
koncentrátu chladiacej kvapaliny a
vody z vodovodu v pomere 1:1. Ak
nemáte k dispozícii koncentrovanú
chladiacu kvapalinu, použite čistú
vodu z vodovodu. Pevne namontujte
viečko. Nechajte skontrolovať
koncentráciu chladiacej kvapaliny a
odstrániť príčinu úniku chladiacej
kvapaliny v servise.
Kvapalina do ostrekovača
Naplňte čistou vodou zmiešanou s
vhodným množstvom schváleného
prostriedku na umývanie okien, ktorý
obsahuje nemrznúcu kvapalinu.
Page 274 of 363

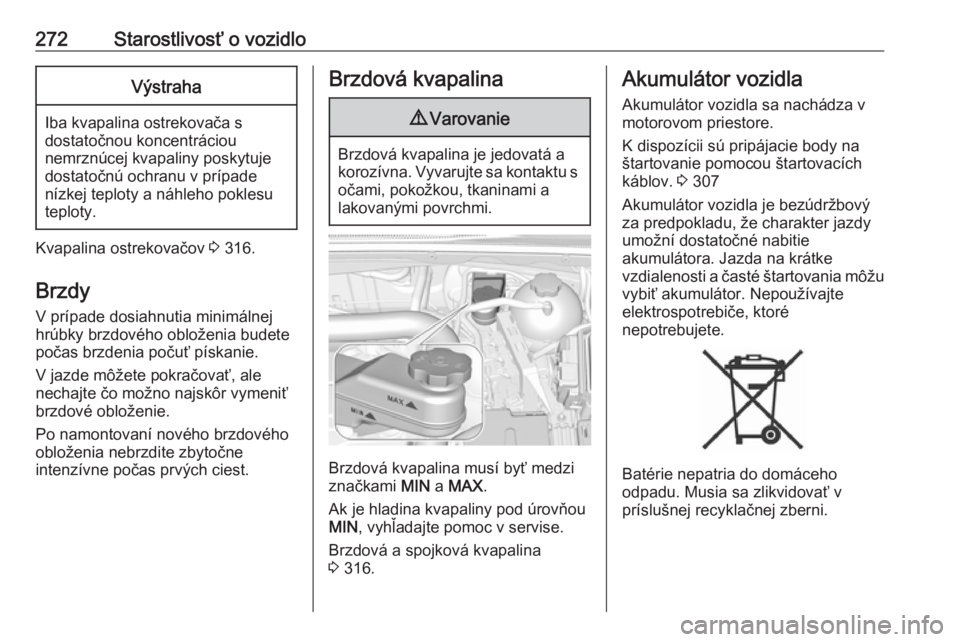

272Starostlivosť o vozidloVýstraha
Iba kvapalina ostrekovača sdostatočnou koncentráciou
nemrznúcej kvapaliny poskytuje
dostatočnú ochranu v prípade
nízkej teploty a náhleho poklesu teploty.
Kvapalina ostrekovačov 3 316.
Brzdy
V prípade dosiahnutia minimálnej
hrúbky brzdového obloženia budete
počas brzdenia počuť pískanie.
V jazde môžete pokračovať, ale
nechajte čo možno najskôr vymeniť
brzdové obloženie.
Po namontovaní nového brzdového
obloženia nebrzdite zbytočne
intenzívne počas prvých ciest.
Brzdová kvapalina9 Varovanie
Brzdová kvapalina je jedovatá a
korozívna. Vyvarujte sa kontaktu s očami, pokožkou, tkaninami a
lakovanými povrchmi.
Brzdová kvapalina musí byť medzi
značkami MIN a MAX .
Ak je hladina kvapaliny pod úrovňou
MIN , vyhľadajte pomoc v servise.
Brzdová a spojková kvapalina
3 316.
Akumulátor vozidla
Akumulátor vozidla sa nachádza v
motorovom priestore.
K dispozícii sú pripájacie body na
štartovanie pomocou štartovacích
káblov. 3 307
Akumulátor vozidla je bezúdržbový za predpokladu, že charakter jazdy
umožní dostatočné nabitie
akumulátora. Jazda na krátke
vzdialenosti a časté štartovania môžu vybiť akumulátor. Nepoužívajte
elektrospotrebiče, ktoré
nepotrebujete.
Batérie nepatria do domáceho
odpadu. Musia sa zlikvidovať v
príslušnej recyklačnej zberni.
Page 275 of 363

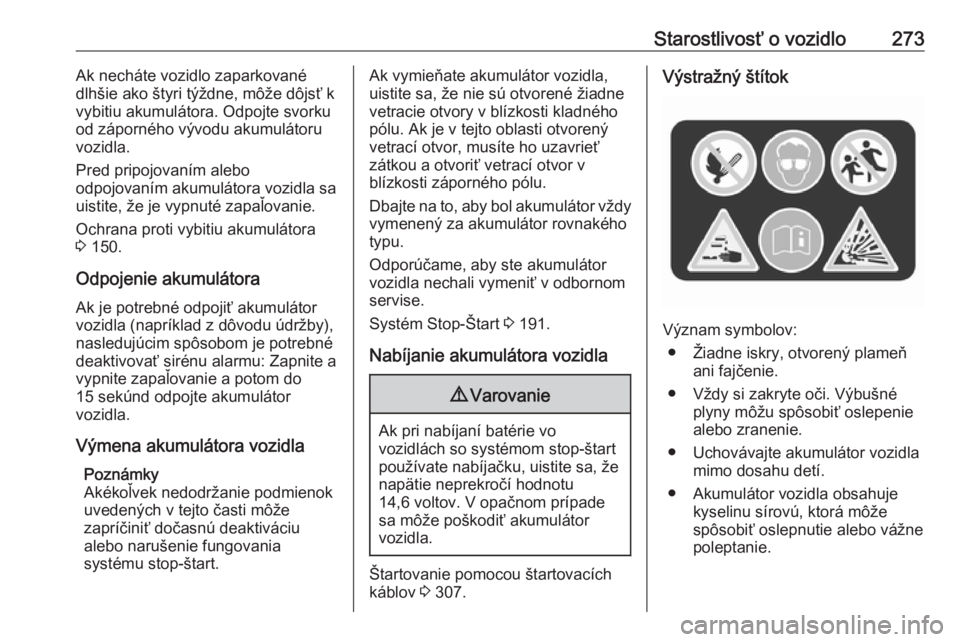

Starostlivosť o vozidlo273Ak necháte vozidlo zaparkované
dlhšie ako štyri týždne, môže dôjsť k
vybitiu akumulátora. Odpojte svorku
od záporného vývodu akumulátoru
vozidla.
Pred pripojovaním alebo
odpojovaním akumulátora vozidla sa uistite, že je vypnuté zapaľovanie.
Ochrana proti vybitiu akumulátora
3 150.
Odpojenie akumulátora
Ak je potrebné odpojiť akumulátor
vozidla (napríklad z dôvodu údržby),
nasledujúcim spôsobom je potrebné
deaktivovať sirénu alarmu: Zapnite a
vypnite zapaľovanie a potom do
15 sekúnd odpojte akumulátor
vozidla.
Výmena akumulátora vozidla Poznámky
Akékoľvek nedodržanie podmienok
uvedených v tejto časti môže
zapríčiniť dočasnú deaktiváciu
alebo narušenie fungovania
systému stop-štart.Ak vymieňate akumulátor vozidla,
uistite sa, že nie sú otvorené žiadne
vetracie otvory v blízkosti kladného
pólu. Ak je v tejto oblasti otvorený
vetrací otvor, musíte ho uzavrieť
zátkou a otvoriť vetrací otvor v
blízkosti záporného pólu.
Dbajte na to, aby bol akumulátor vždy
vymenený za akumulátor rovnakého
typu.
Odporúčame, aby ste akumulátor
vozidla nechali vymeniť v odbornom
servise.
Systém Stop-Štart 3 191.
Nabíjanie akumulátora vozidla9 Varovanie
Ak pri nabíjaní batérie vo
vozidlách so systémom stop-štart
používate nabíjačku, uistite sa, že napätie neprekročí hodnotu
14,6 voltov. V opačnom prípade
sa môže poškodiť akumulátor
vozidla.
Štartovanie pomocou štartovacích
káblov 3 307.
Výstražný štítok
Význam symbolov:
● Žiadne iskry, otvorený plameň ani fajčenie.
● Vždy si zakryte oči. Výbušné plyny môžu spôsobiť oslepenie
alebo zranenie.
● Uchovávajte akumulátor vozidla mimo dosahu detí.
● Akumulátor vozidla obsahuje kyselinu sírovú, ktorá môže
spôsobiť oslepnutie alebo vážne
poleptanie.
Page 276 of 363

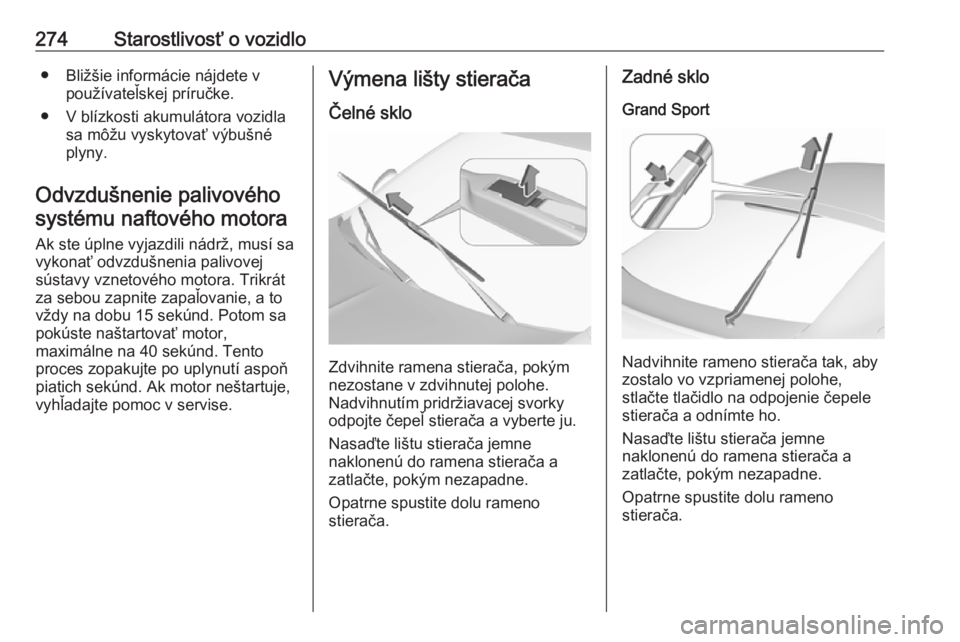

274Starostlivosť o vozidlo● Bližšie informácie nájdete vpoužívateľskej príručke.
● V blízkosti akumulátora vozidla sa môžu vyskytovať výbušné
plyny.
Odvzdušnenie palivového systému naftového motora
Ak ste úplne vyjazdili nádrž, musí sa
vykonať odvzdušnenia palivovej
sústavy vznetového motora. Trikrát
za sebou zapnite zapaľovanie, a to
vždy na dobu 15 sekúnd. Potom sa
pokúste naštartovať motor,
maximálne na 40 sekúnd. Tento
proces zopakujte po uplynutí aspoň
piatich sekúnd. Ak motor neštartuje,
vyhľadajte pomoc v servise.Výmena lišty stierača
Čelné sklo
Zdvihnite ramena stierača, pokým
nezostane v zdvihnutej polohe.
Nadvihnutím pridržiavacej svorky
odpojte čepeľ stierača a vyberte ju.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Zadné sklo
Grand Sport
Nadvihnite rameno stierača tak, aby
zostalo vo vzpriamenej polohe,
stlačte tlačidlo na odpojenie čepele
stierača a odnímte ho.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Page 277 of 363

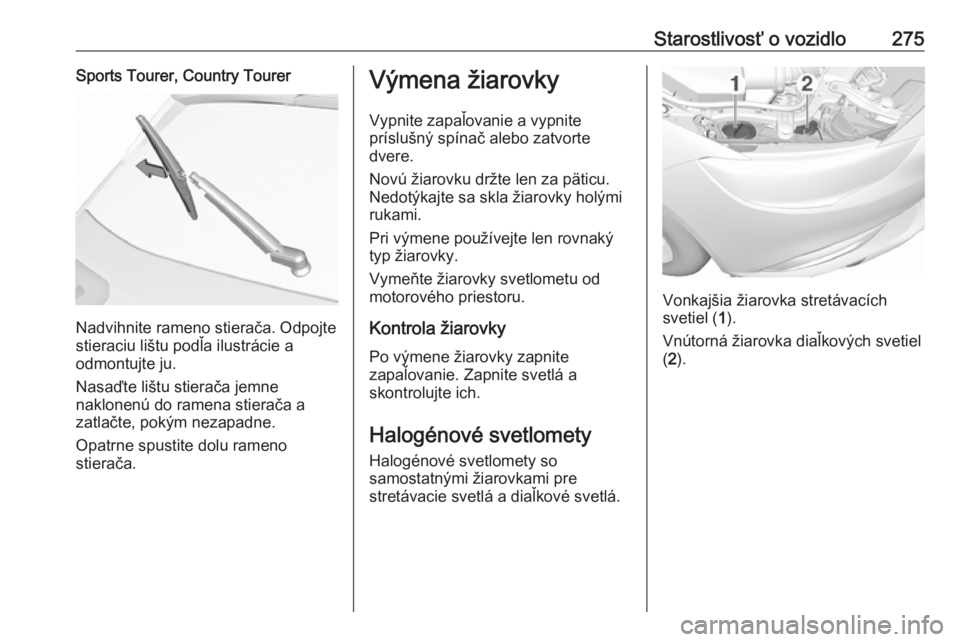

Starostlivosť o vozidlo275Sports Tourer, Country Tourer
Nadvihnite rameno stierača. Odpojte
stieraciu lištu podľa ilustrácie a
odmontujte ju.
Nasaďte lištu stierača jemne
naklonenú do ramena stierača a
zatlačte, pokým nezapadne.
Opatrne spustite dolu rameno
stierača.
Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu.
Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Kontrola žiarovky
Po výmene žiarovky zapnite
zapaľovanie. Zapnite svetlá a
skontrolujte ich.
Halogénové svetlometyHalogénové svetlomety so
samostatnými žiarovkami pre
stretávacie svetlá a diaľkové svetlá.
Vonkajšia žiarovka stretávacích
svetiel ( 1).
Vnútorná žiarovka diaľkových svetiel
( 2 ).
Page 278 of 363

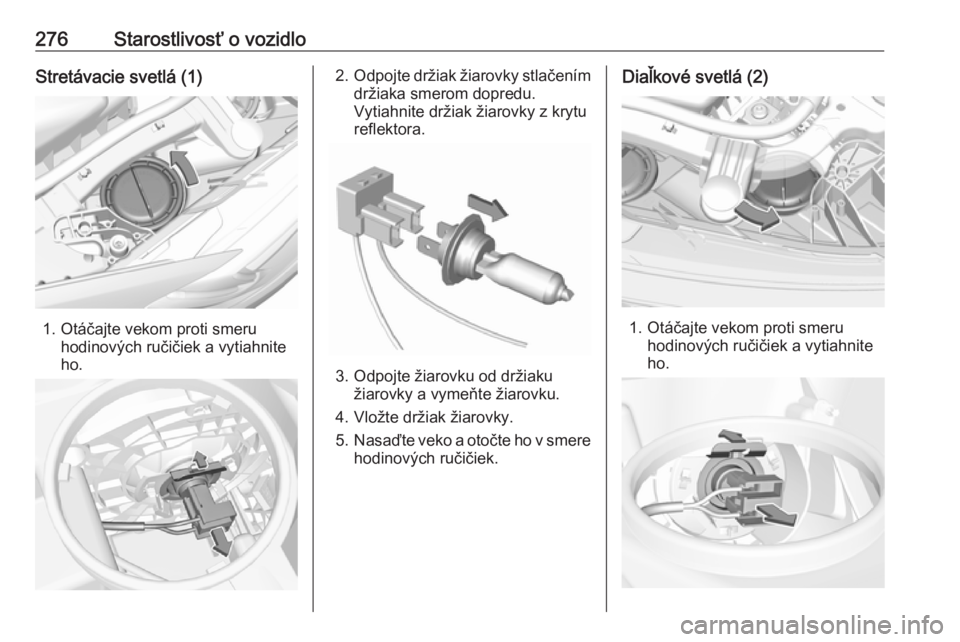

276Starostlivosť o vozidloStretávacie svetlá (1)
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Odpojte držiak žiarovky stlačením
držiaka smerom dopredu.
Vytiahnite držiak žiarovky z krytu
reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Diaľkové svetlá (2)
1. Otáčajte vekom proti smeru hodinových ručičiek a vytiahnite
ho.
Page 279 of 363

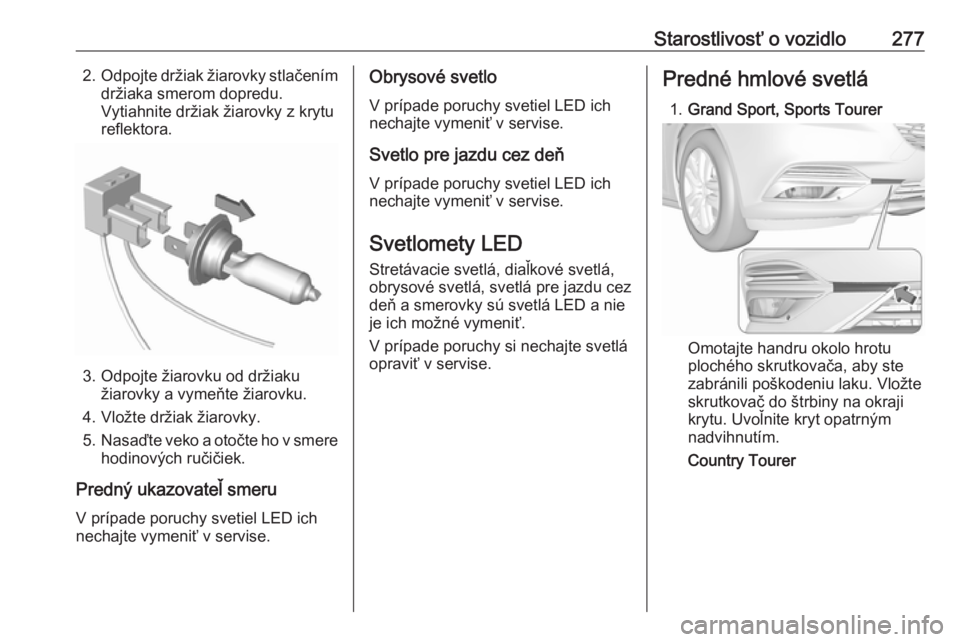

Starostlivosť o vozidlo2772.Odpojte držiak žiarovky stlačením
držiaka smerom dopredu.
Vytiahnite držiak žiarovky z krytu
reflektora.
3. Odpojte žiarovku od držiaku žiarovky a vymeňte žiarovku.
4. Vložte držiak žiarovky.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predný ukazovateľ smeru V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Obrysové svetlo
V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Svetlo pre jazdu cez deň
V prípade poruchy svetiel LED ich
nechajte vymeniť v servise.
Svetlomety LED
Stretávacie svetlá, diaľkové svetlá,
obrysové svetlá, svetlá pre jazdu cez
deň a smerovky sú svetlá LED a nie
je ich možné vymeniť.
V prípade poruchy si nechajte svetlá
opraviť v servise.Predné hmlové svetlá
1. Grand Sport, Sports Tourer
Omotajte handru okolo hrotu
plochého skrutkovača, aby ste
zabránili poškodeniu laku. Vložte
skrutkovač do štrbiny na okraji
krytu. Uvoľnite kryt opatrným
nadvihnutím.
Country Tourer
Page 280 of 363

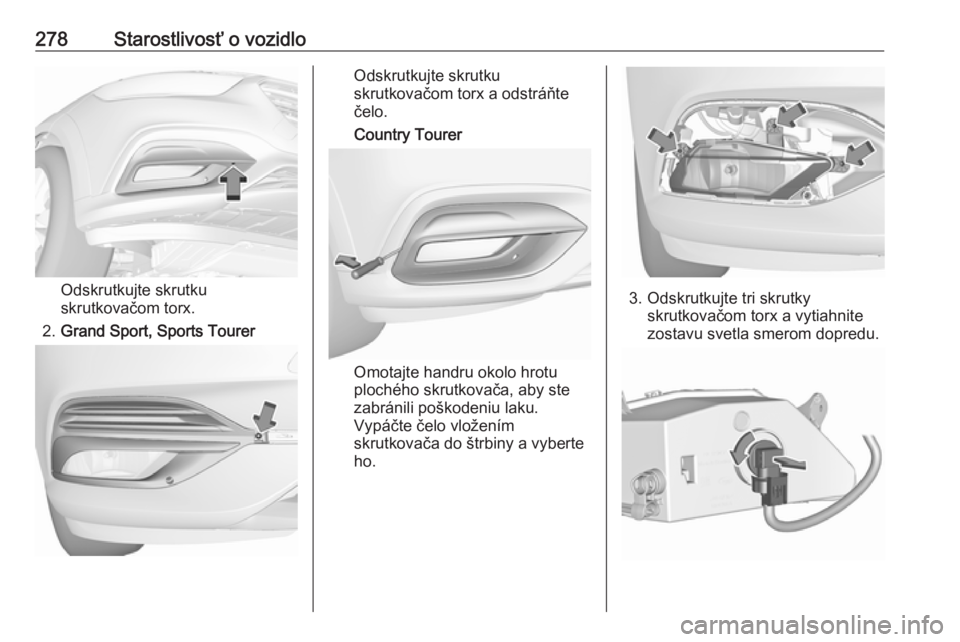

278Starostlivosť o vozidlo
Odskrutkujte skrutku
skrutkovačom torx.
2. Grand Sport, Sports Tourer
Odskrutkujte skrutku
skrutkovačom torx a odstráňte
čelo.
Country Tourer
Omotajte handru okolo hrotu
plochého skrutkovača, aby ste
zabránili poškodeniu laku.
Vypáčte čelo vložením
skrutkovača do štrbiny a vyberte
ho.
3. Odskrutkujte tri skrutky skrutkovačom torx a vytiahnite
zostavu svetla smerom dopredu.
