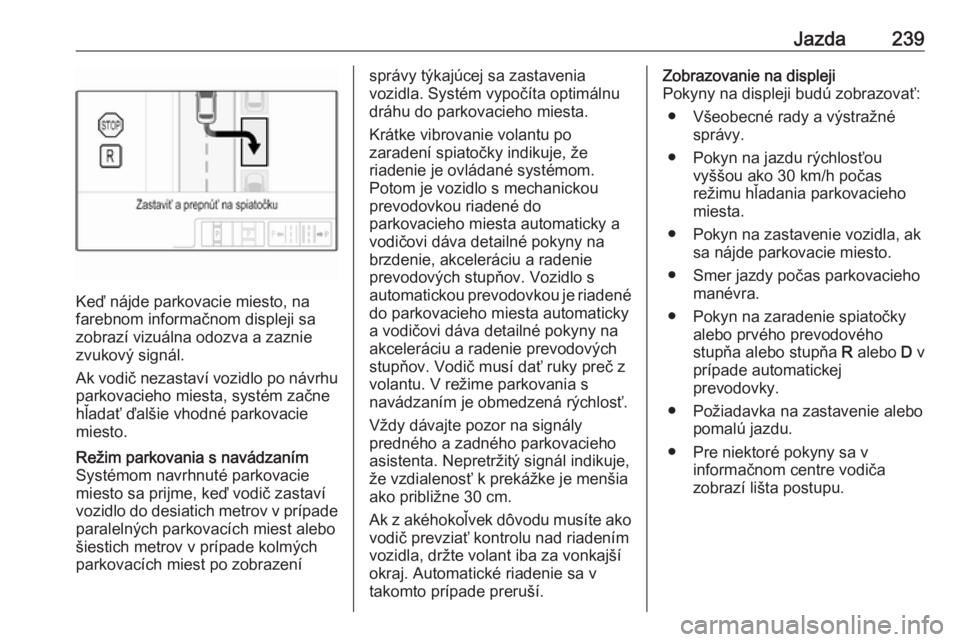

Jazda239
Keď nájde parkovacie miesto, na
farebnom informačnom displeji sa
zobrazí vizuálna odozva a zaznie zvukový signál.
Ak vodič nezastaví vozidlo po návrhu parkovacieho miesta, systém začne
hľadať ďalšie vhodné parkovacie
miesto.
Režim parkovania s navádzaním
Systémom navrhnuté parkovacie
miesto sa prijme, keď vodič zastaví
vozidlo do desiatich metrov v prípade paralelných parkovacích miest alebo
šiestich metrov v prípade kolmých
parkovacích miest po zobrazenísprávy týkajúcej sa zastavenia
vozidla. Systém vypočíta optimálnu
dráhu do parkovacieho miesta.
Krátke vibrovanie volantu po
zaradení spiatočky indikuje, že
riadenie je ovládané systémom.
Potom je vozidlo s mechanickou
prevodovkou riadené do
parkovacieho miesta automaticky a
vodičovi dáva detailné pokyny na
brzdenie, akceleráciu a radenie
prevodových stupňov. Vozidlo s
automatickou prevodovkou je riadené do parkovacieho miesta automatickya vodičovi dáva detailné pokyny na
akceleráciu a radenie prevodových
stupňov. Vodič musí dať ruky preč z
volantu. V režime parkovania s
navádzaním je obmedzená rýchlosť.
Vždy dávajte pozor na signály
predného a zadného parkovacieho
asistenta. Nepretržitý signál indikuje,
že vzdialenosť k prekážke je menšia
ako približne 30 cm.
Ak z akéhokoľvek dôvodu musíte ako
vodič prevziať kontrolu nad riadením
vozidla, držte volant iba za vonkajší
okraj. Automatické riadenie sa v
takomto prípade preruší.Zobrazovanie na displeji
Pokyny na displeji budú zobrazovať:
● Všeobecné rady a výstražné správy.
● Pokyn na jazdu rýchlosťou vyššou ako 30 km/h počas
režimu hľadania parkovacieho
miesta.
● Pokyn na zastavenie vozidla, ak sa nájde parkovacie miesto.
● Smer jazdy počas parkovacieho manévra.
● Pokyn na zaradenie spiatočky alebo prvého prevodového
stupňa alebo stupňa R alebo D v
prípade automatickej
prevodovky.
● Požiadavka na zastavenie alebo pomalú jazdu.
● Pre niektoré pokyny sa v informačnom centre vodiča
zobrazí lišta postupu.
Page 242 of 363

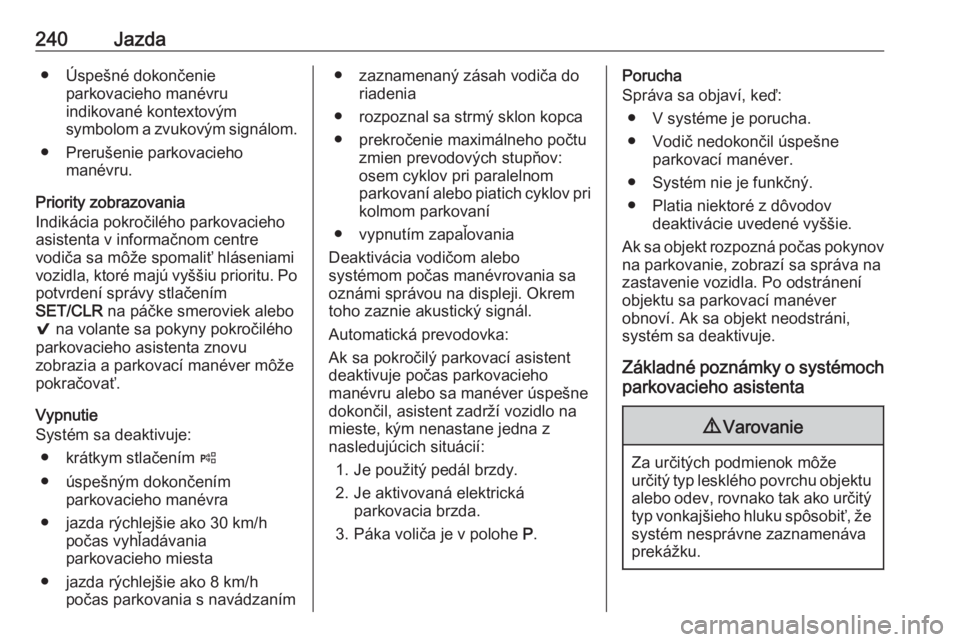

240Jazda● Úspešné dokončenieparkovacieho manévru
indikované kontextovým
symbolom a zvukovým signálom.
● Prerušenie parkovacieho manévru.
Priority zobrazovania
Indikácia pokročilého parkovacieho
asistenta v informačnom centre
vodiča sa môže spomaliť hláseniami
vozidla, ktoré majú vyššiu prioritu. Po potvrdení správy stlačením
SET/CLR na páčke smeroviek alebo
9 na volante sa pokyny pokročilého
parkovacieho asistenta znovu
zobrazia a parkovací manéver môže
pokračovať.
Vypnutie
Systém sa deaktivuje:
● krátkym stlačením (
● úspešným dokončením parkovacieho manévra
● jazda rýchlejšie ako 30 km/h počas vyhľadávania
parkovacieho miesta
● jazda rýchlejšie ako 8 km/h počas parkovania s navádzaním● zaznamenaný zásah vodiča doriadenia
● rozpoznal sa strmý sklon kopca
● prekročenie maximálneho počtu zmien prevodových stupňov:
osem cyklov pri paralelnom
parkovaní alebo piatich cyklov pri
kolmom parkovaní
● vypnutím zapaľovania
Deaktivácia vodičom alebo
systémom počas manévrovania sa
oznámi správou na displeji. Okrem toho zaznie akustický signál.
Automatická prevodovka:
Ak sa pokročilý parkovací asistent
deaktivuje počas parkovacieho
manévru alebo sa manéver úspešne
dokončil, asistent zadrží vozidlo na
mieste, kým nenastane jedna z
nasledujúcich situácií:
1. Je použitý pedál brzdy.
2. Je aktivovaná elektrická parkovacia brzda.
3. Páka voliča je v polohe P.Porucha
Správa sa objaví, keď:
● V systéme je porucha.
● Vodič nedokončil úspešne parkovací manéver.
● Systém nie je funkčný.
● Platia niektoré z dôvodov deaktivácie uvedené vyššie.
Ak sa objekt rozpozná počas pokynov
na parkovanie, zobrazí sa správa na
zastavenie vozidla. Po odstránení
objektu sa parkovací manéver
obnoví. Ak sa objekt neodstráni, systém sa deaktivuje.
Základné poznámky o systémoch parkovacieho asistenta9 Varovanie
Za určitých podmienok môže
určitý typ lesklého povrchu objektu alebo odev, rovnako tak ako určitý
typ vonkajšieho hluku spôsobiť, že systém nesprávne zaznamenáva
prekážku.
Page 243 of 363

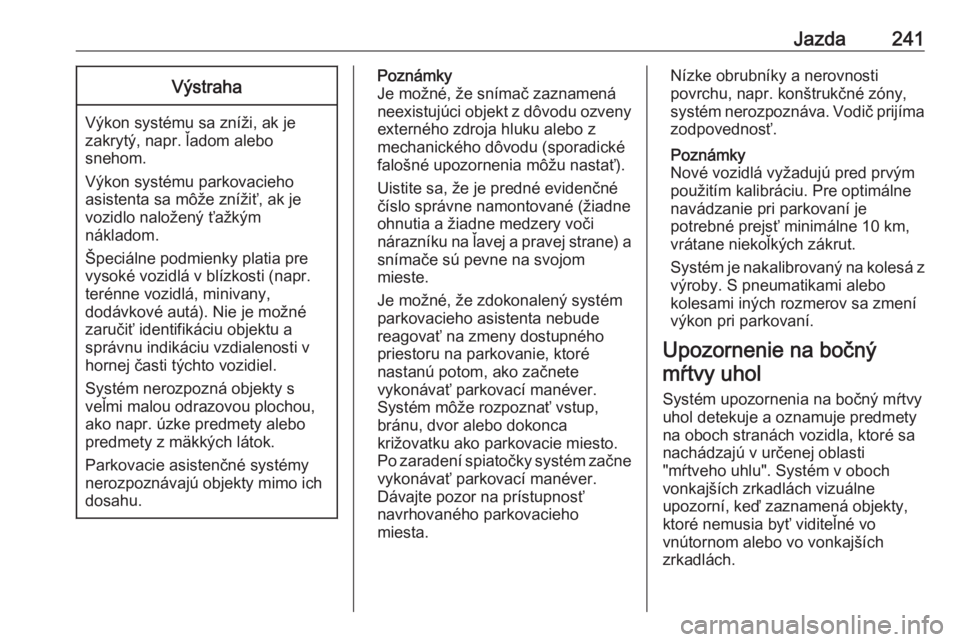

Jazda241Výstraha
Výkon systému sa zníži, ak je
zakrytý, napr. ľadom alebo
snehom.
Výkon systému parkovacieho
asistenta sa môže znížiť, ak je
vozidlo naložený ťažkým
nákladom.
Špeciálne podmienky platia pre
vysoké vozidlá v blízkosti (napr.
terénne vozidlá, minivany,
dodávkové autá). Nie je možné
zaručiť identifikáciu objektu a
správnu indikáciu vzdialenosti v
hornej časti týchto vozidiel.
Systém nerozpozná objekty s
veľmi malou odrazovou plochou,
ako napr. úzke predmety alebo predmety z mäkkých látok.
Parkovacie asistenčné systémy
nerozpoznávajú objekty mimo ich
dosahu.
Poznámky
Je možné, že snímač zaznamená
neexistujúci objekt z dôvodu ozveny
externého zdroja hluku alebo z
mechanického dôvodu (sporadické
falošné upozornenia môžu nastať).
Uistite sa, že je predné evidenčné číslo správne namontované (žiadne
ohnutia a žiadne medzery voči
nárazníku na ľavej a pravej strane) a snímače sú pevne na svojom
mieste.
Je možné, že zdokonalený systém
parkovacieho asistenta nebude
reagovať na zmeny dostupného
priestoru na parkovanie, ktoré
nastanú potom, ako začnete
vykonávať parkovací manéver.
Systém môže rozpoznať vstup,
bránu, dvor alebo dokonca
križovatku ako parkovacie miesto.
Po zaradení spiatočky systém začne
vykonávať parkovací manéver.
Dávajte pozor na prístupnosť
navrhovaného parkovacieho
miesta.Nízke obrubníky a nerovnosti
povrchu, napr. konštrukčné zóny,
systém nerozpoznáva. Vodič prijíma zodpovednosť.
Poznámky
Nové vozidlá vyžadujú pred prvým
použitím kalibráciu. Pre optimálne
navádzanie pri parkovaní je
potrebné prejsť minimálne 10 km,
vrátane niekoľkých zákrut.
Systém je nakalibrovaný na kolesá z výroby. S pneumatikami alebo
kolesami iných rozmerov sa zmení
výkon pri parkovaní.
Upozornenie na bočný mŕtvy uhol
Systém upozornenia na bočný mŕtvy uhol detekuje a oznamuje predmety
na oboch stranách vozidla, ktoré sa nachádzajú v určenej oblasti
"mŕtveho uhlu". Systém v oboch
vonkajších zrkadlách vizuálne
upozorní, keď zaznamená objekty,
ktoré nemusia byť viditeľné vo
vnútornom alebo vo vonkajších
zrkadlách.
Page 244 of 363

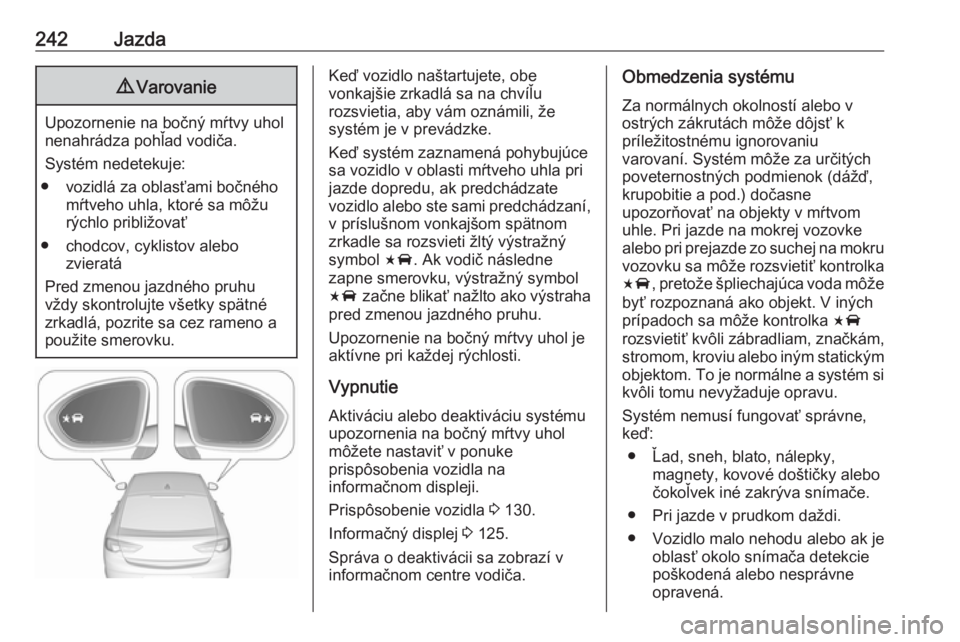

242Jazda9Varovanie
Upozornenie na bočný mŕtvy uhol
nenahrádza pohľad vodiča.
Systém nedetekuje:
● vozidlá za oblasťami bočného mŕtveho uhla, ktoré sa môžurýchlo približovať
● chodcov, cyklistov alebo zvieratá
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď vozidlo naštartujete, obe
vonkajšie zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Keď systém zaznamená pohybujúce
sa vozidlo v oblasti mŕtveho uhla pri
jazde dopredu, ak predchádzate
vozidlo alebo ste sami predchádzaní,
v príslušnom vonkajšom spätnom
zrkadle sa rozsvieti žltý výstražný
symbol F. Ak vodič následne
zapne smerovku, výstražný symbol
F začne blikať nažlto ako výstraha
pred zmenou jazdného pruhu.
Upozornenie na bočný mŕtvy uhol je
aktívne pri každej rýchlosti.
Vypnutie Aktiváciu alebo deaktiváciu systému
upozornenia na bočný mŕtvy uhol
môžete nastaviť v ponuke
prispôsobenia vozidla na
informačnom displeji.
Prispôsobenie vozidla 3 130.
Informačný displej 3 125.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča.Obmedzenia systému
Za normálnych okolností alebo v
ostrých zákrutách môže dôjsť k
príležitostnému ignorovaniu
varovaní. Systém môže za určitých
poveternostných podmienok (dážď,
krupobitie a pod.) dočasne
upozorňovať na objekty v mŕtvom
uhle. Pri jazde na mokrej vozovke
alebo pri prejazde zo suchej na mokru
vozovku sa môže rozsvietiť kontrolka
F , pretože špliechajúca voda môže
byť rozpoznaná ako objekt. V iných
prípadoch sa môže kontrolka F
rozsvietiť kvôli zábradliam, značkám, stromom, kroviu alebo iným statickým objektom. To je normálne a systém si
kvôli tomu nevyžaduje opravu.
Systém nemusí fungovať správne,
keď:
● Ľad, sneh, blato, nálepky, magnety, kovové doštičky alebo
čokoľvek iné zakrýva snímače.
● Pri jazde v prudkom daždi.
● Vozidlo malo nehodu alebo ak je oblasť okolo snímača detekcie
poškodená alebo nesprávne
opravená.
Page 245 of 363

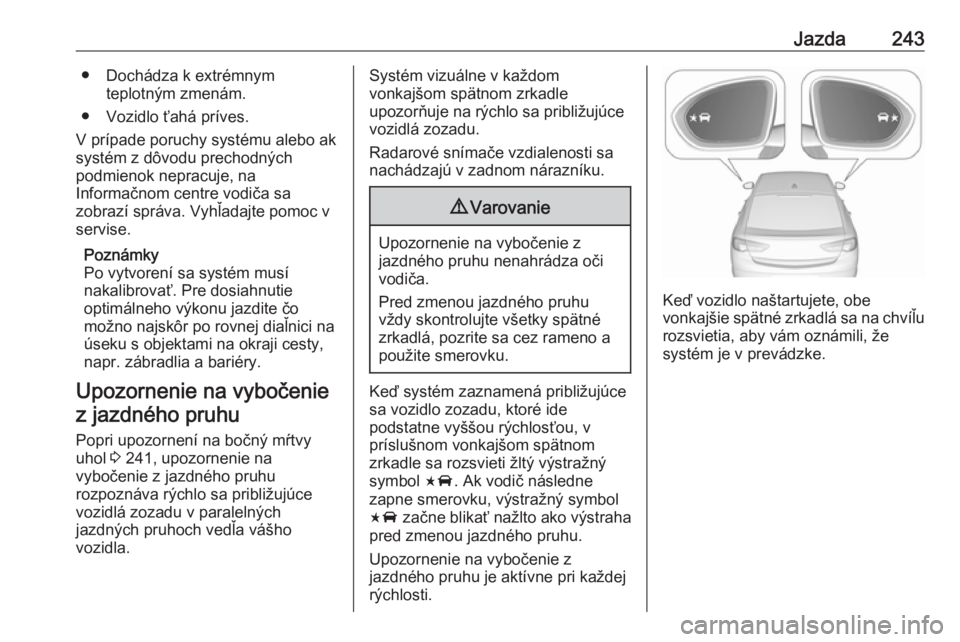

Jazda243● Dochádza k extrémnymteplotným zmenám.
● Vozidlo ťahá príves.
V prípade poruchy systému alebo ak
systém z dôvodu prechodných
podmienok nepracuje, na
Informačnom centre vodiča sa
zobrazí správa. Vyhľadajte pomoc v
servise.
Poznámky
Po vytvorení sa systém musí
nakalibrovať. Pre dosiahnutie
optimálneho výkonu jazdite čo
možno najskôr po rovnej diaľnici na
úseku s objektami na okraji cesty,
napr. zábradlia a bariéry.
Upozornenie na vybočenie
z jazdného pruhu
Popri upozornení na bočný mŕtvy uhol 3 241, upozornenie na
vybočenie z jazdného pruhu
rozpoznáva rýchlo sa približujúce
vozidlá zozadu v paralelných
jazdných pruhoch vedľa vášho
vozidla.Systém vizuálne v každom
vonkajšom spätnom zrkadle
upozorňuje na rýchlo sa približujúce
vozidlá zozadu.
Radarové snímače vzdialenosti sa
nachádzajú v zadnom nárazníku.9 Varovanie
Upozornenie na vybočenie z
jazdného pruhu nenahrádza oči
vodiča.
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď systém zaznamená približujúce
sa vozidlo zozadu, ktoré ide
podstatne vyššou rýchlosťou, v
príslušnom vonkajšom spätnom
zrkadle sa rozsvieti žltý výstražný
symbol F. Ak vodič následne
zapne smerovku, výstražný symbol
F začne blikať nažlto ako výstraha
pred zmenou jazdného pruhu.
Upozornenie na vybočenie z
jazdného pruhu je aktívne pri každej
rýchlosti.
Keď vozidlo naštartujete, obe
vonkajšie spätné zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Page 246 of 363

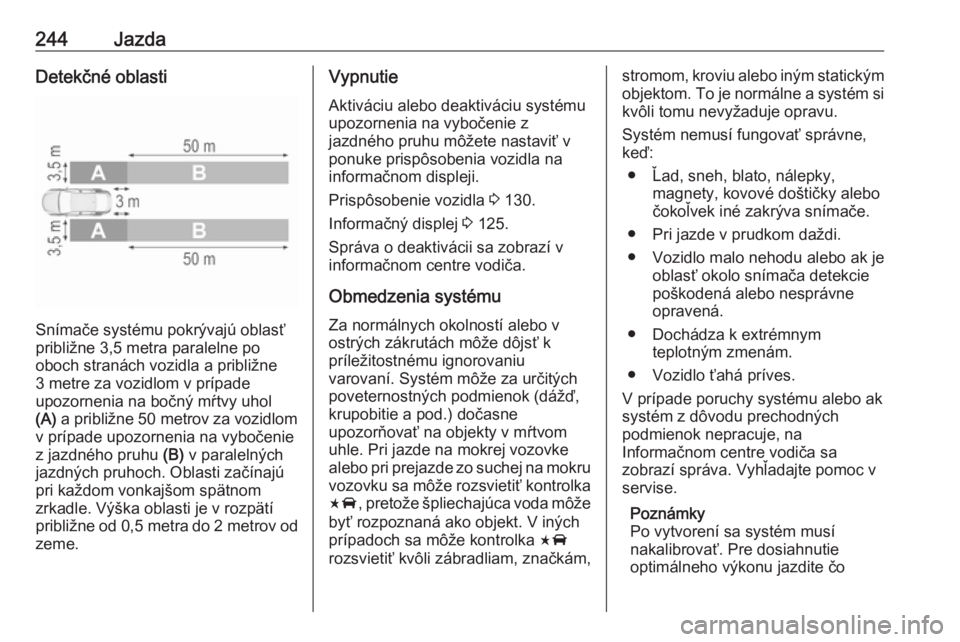

244JazdaDetekčné oblasti
Snímače systému pokrývajú oblasť
približne 3,5 metra paralelne po
oboch stranách vozidla a približne
3 metre za vozidlom v prípade
upozornenia na bočný mŕtvy uhol (A) a približne 50 metrov za vozidlom
v prípade upozornenia na vybočenie z jazdného pruhu (B) v paralelných
jazdných pruhoch. Oblasti začínajú pri každom vonkajšom spätnom
zrkadle. Výška oblasti je v rozpätí
približne od 0,5 metra do 2 metrov od
zeme.
Vypnutie
Aktiváciu alebo deaktiváciu systému
upozornenia na vybočenie z
jazdného pruhu môžete nastaviť v
ponuke prispôsobenia vozidla na
informačnom displeji.
Prispôsobenie vozidla 3 130.
Informačný displej 3 125.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča.
Obmedzenia systému Za normálnych okolností alebo v
ostrých zákrutách môže dôjsť k
príležitostnému ignorovaniu
varovaní. Systém môže za určitých
poveternostných podmienok (dážď,
krupobitie a pod.) dočasne
upozorňovať na objekty v mŕtvom
uhle. Pri jazde na mokrej vozovke
alebo pri prejazde zo suchej na mokru
vozovku sa môže rozsvietiť kontrolka F , pretože špliechajúca voda môže
byť rozpoznaná ako objekt. V iných
prípadoch sa môže kontrolka F
rozsvietiť kvôli zábradliam, značkám,stromom, kroviu alebo iným statickým objektom. To je normálne a systém si
kvôli tomu nevyžaduje opravu.
Systém nemusí fungovať správne,
keď:
● Ľad, sneh, blato, nálepky, magnety, kovové doštičky alebo
čokoľvek iné zakrýva snímače.
● Pri jazde v prudkom daždi.
● Vozidlo malo nehodu alebo ak je oblasť okolo snímača detekcie
poškodená alebo nesprávne
opravená.
● Dochádza k extrémnym teplotným zmenám.
● Vozidlo ťahá príves.
V prípade poruchy systému alebo ak systém z dôvodu prechodných
podmienok nepracuje, na
Informačnom centre vodiča sa
zobrazí správa. Vyhľadajte pomoc v
servise.
Poznámky
Po vytvorení sa systém musí
nakalibrovať. Pre dosiahnutie
optimálneho výkonu jazdite čo
Page 247 of 363

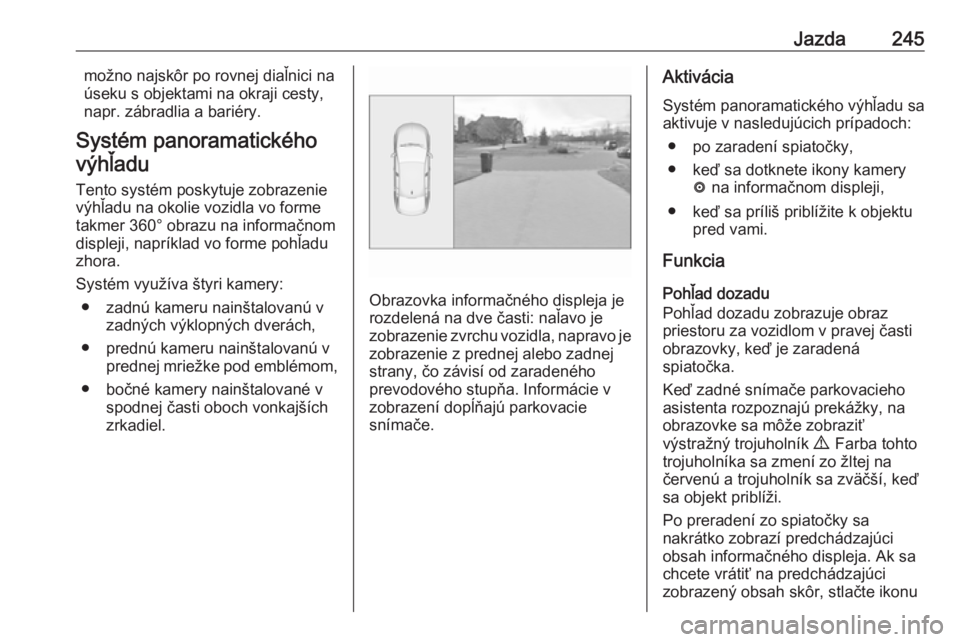

Jazda245možno najskôr po rovnej diaľnici na
úseku s objektami na okraji cesty,
napr. zábradlia a bariéry.
Systém panoramatického výhľadu
Tento systém poskytuje zobrazenie výhľadu na okolie vozidla vo forme
takmer 360° obrazu na informačnom
displeji, napríklad vo forme pohľadu zhora.
Systém využíva štyri kamery: ● zadnú kameru nainštalovanú v zadných výklopných dverách,
● prednú kameru nainštalovanú v prednej mriežke pod emblémom,
● bočné kamery nainštalované v spodnej časti oboch vonkajších
zrkadiel.
Obrazovka informačného displeja je
rozdelená na dve časti: naľavo je
zobrazenie zvrchu vozidla, napravo je
zobrazenie z prednej alebo zadnej
strany, čo závisí od zaradeného
prevodového stupňa. Informácie v
zobrazení dopĺňajú parkovacie
snímače.
Aktivácia
Systém panoramatického výhľadu sa
aktivuje v nasledujúcich prípadoch:
● po zaradení spiatočky,
● keď sa dotknete ikony kamery ë na informačnom displeji,
● keď sa príliš priblížite k objektu pred vami.
Funkcia
Pohľad dozadu
Pohľad dozadu zobrazuje obraz
priestoru za vozidlom v pravej časti
obrazovky, keď je zaradená
spiatočka.
Keď zadné snímače parkovacieho
asistenta rozpoznajú prekážky, na
obrazovke sa môže zobraziť
výstražný trojuholník 9. Farba tohto
trojuholníka sa zmení zo žltej na
červenú a trojuholník sa zväčší, keď
sa objekt priblíži.
Po preradení zo spiatočky sa
nakrátko zobrazí predchádzajúci
obsah informačného displeja. Ak sa
chcete vrátiť na predchádzajúci
zobrazený obsah skôr, stlačte ikonu
Page 248 of 363

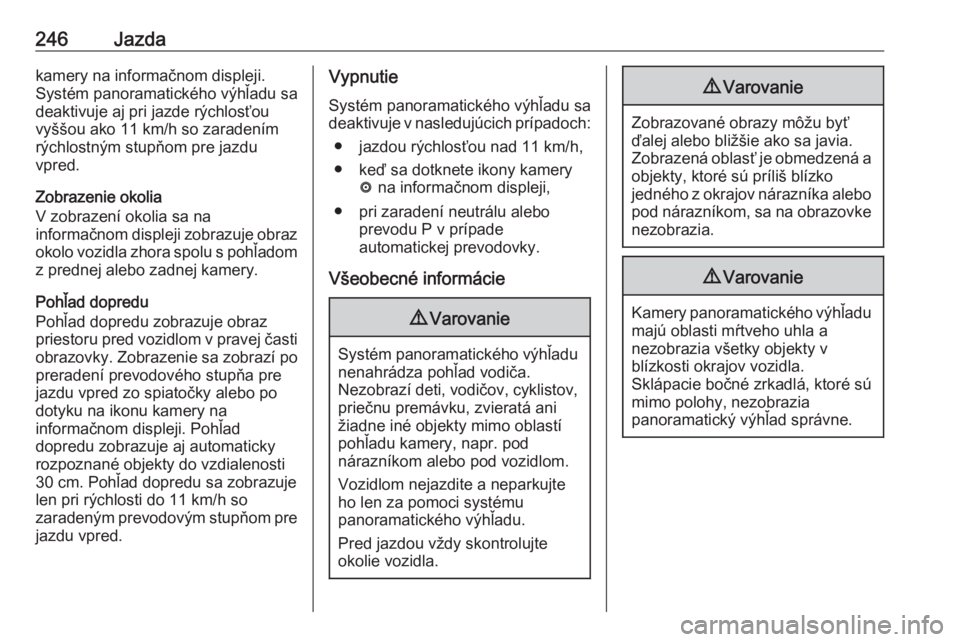

246Jazdakamery na informačnom displeji.
Systém panoramatického výhľadu sa
deaktivuje aj pri jazde rýchlosťou
vyššou ako 11 km/h so zaradením rýchlostným stupňom pre jazdu
vpred.
Zobrazenie okolia
V zobrazení okolia sa na informačnom displeji zobrazuje obraz okolo vozidla zhora spolu s pohľadom z prednej alebo zadnej kamery.
Pohľad dopredu
Pohľad dopredu zobrazuje obraz
priestoru pred vozidlom v pravej časti obrazovky. Zobrazenie sa zobrazí po
preradení prevodového stupňa pre
jazdu vpred zo spiatočky alebo po
dotyku na ikonu kamery na
informačnom displeji. Pohľad
dopredu zobrazuje aj automaticky
rozpoznané objekty do vzdialenosti
30 cm. Pohľad dopredu sa zobrazuje
len pri rýchlosti do 11 km/h so
zaradeným prevodovým stupňom pre jazdu vpred.Vypnutie
Systém panoramatického výhľadu sa
deaktivuje v nasledujúcich prípadoch:
● jazdou rýchlosťou nad 11 km/h,
● keď sa dotknete ikony kamery ë na informačnom displeji,
● pri zaradení neutrálu alebo prevodu P v prípade
automatickej prevodovky.
Všeobecné informácie9 Varovanie
Systém panoramatického výhľadu
nenahrádza pohľad vodiča.
Nezobrazí deti, vodičov, cyklistov, priečnu premávku, zvieratá ani
žiadne iné objekty mimo oblastí pohľadu kamery, napr. pod
nárazníkom alebo pod vozidlom.
Vozidlom nejazdite a neparkujte ho len za pomoci systému
panoramatického výhľadu.
Pred jazdou vždy skontrolujte
okolie vozidla.
9 Varovanie
Zobrazované obrazy môžu byť
ďalej alebo bližšie ako sa javia.
Zobrazená oblasť je obmedzená a objekty, ktoré sú príliš blízko
jedného z okrajov nárazníka alebo pod nárazníkom, sa na obrazovke
nezobrazia.
9 Varovanie
Kamery panoramatického výhľadu
majú oblasti mŕtveho uhla a
nezobrazia všetky objekty v
blízkosti okrajov vozidla.
Sklápacie bočné zrkadlá, ktoré sú
mimo polohy, nezobrazia
panoramatický výhľad správne.
Page 249 of 363
Jazda247

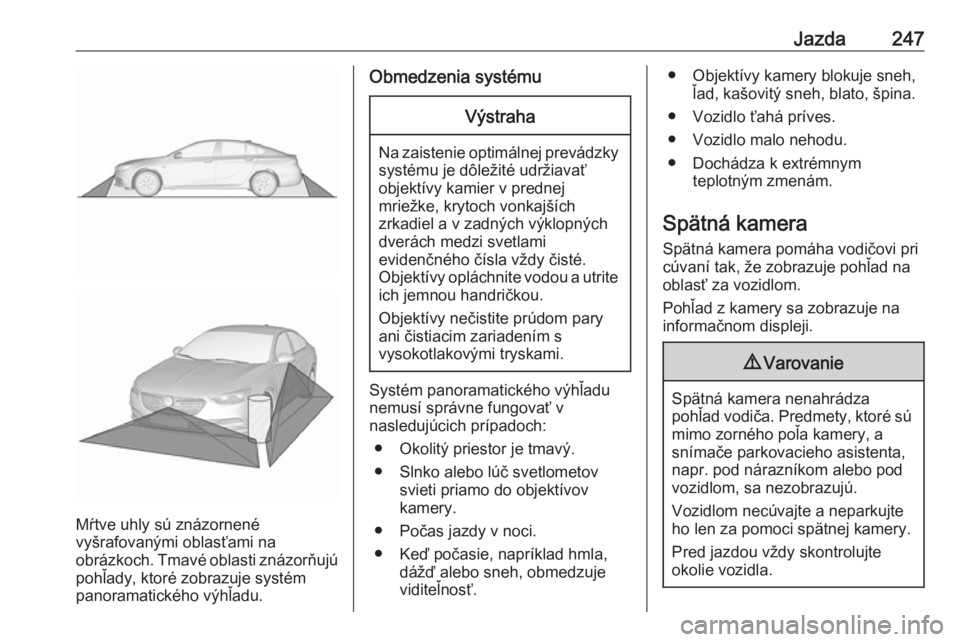

Mŕtve uhly sú znázornené
vyšrafovanými oblasťami na
obrázkoch. Tmavé oblasti znázorňujú
pohľady, ktoré zobrazuje systém
panoramatického výhľadu.
Obmedzenia systémuVýstraha
Na zaistenie optimálnej prevádzky systému je dôležité udržiavať
objektívy kamier v prednej
mriežke, krytoch vonkajších
zrkadiel a v zadných výklopných
dverách medzi svetlami
evidenčného čísla vždy čisté.
Objektívy opláchnite vodou a utrite
ich jemnou handričkou.
Objektívy nečistite prúdom pary
ani čistiacim zariadením s
vysokotlakovými tryskami.
Systém panoramatického výhľadu
nemusí správne fungovať v
nasledujúcich prípadoch:
● Okolitý priestor je tmavý.
● Slnko alebo lúč svetlometov svieti priamo do objektívov
kamery.
● Počas jazdy v noci.
● Keď počasie, napríklad hmla, dážď alebo sneh, obmedzuje
viditeľnosť.
● Objektívy kamery blokuje sneh, ľad, kašovitý sneh, blato, špina.
● Vozidlo ťahá príves.
● Vozidlo malo nehodu.
● Dochádza k extrémnym teplotným zmenám.
Spätná kamera Spätná kamera pomáha vodičovi pricúvaní tak, že zobrazuje pohľad na
oblasť za vozidlom.
Pohľad z kamery sa zobrazuje na
informačnom displeji.9 Varovanie
Spätná kamera nenahrádza
pohľad vodiča. Predmety, ktoré sú
mimo zorného poľa kamery, a
snímače parkovacieho asistenta,
napr. pod nárazníkom alebo pod
vozidlom, sa nezobrazujú.
Vozidlom necúvajte a neparkujte
ho len za pomoci spätnej kamery.
Pred jazdou vždy skontrolujte
okolie vozidla.
Page 250 of 363

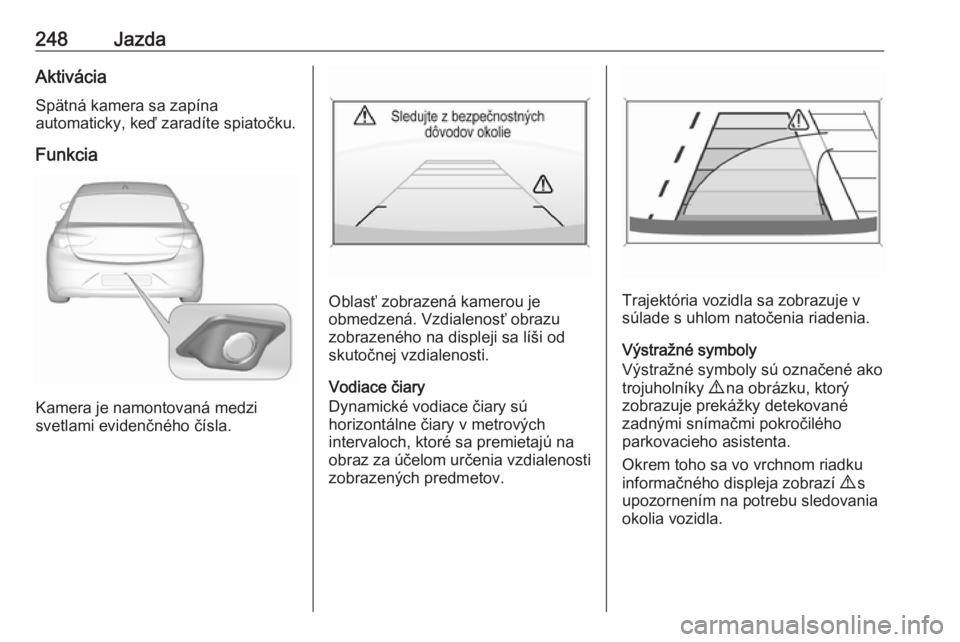

248JazdaAktiváciaSpätná kamera sa zapína
automaticky, keď zaradíte spiatočku.
Funkcia
Kamera je namontovaná medzi
svetlami evidenčného čísla.
Oblasť zobrazená kamerou je
obmedzená. Vzdialenosť obrazu
zobrazeného na displeji sa líši od
skutočnej vzdialenosti.
Vodiace čiary
Dynamické vodiace čiary sú
horizontálne čiary v metrových
intervaloch, ktoré sa premietajú na
obraz za účelom určenia vzdialenosti zobrazených predmetov.Trajektória vozidla sa zobrazuje v
súlade s uhlom natočenia riadenia.
Výstražné symboly
Výstražné symboly sú označené ako
trojuholníky 9 na obrázku, ktorý
zobrazuje prekážky detekované
zadnými snímačmi pokročilého
parkovacieho asistenta.
Okrem toho sa vo vrchnom riadku
informačného displeja zobrazí 9 s
upozornením na potrebu sledovania
okolia vozidla.
