Page 281 of 363
Starostlivosť o vozidlo2794. Otočte objímkou žiarovky protismeru hodinových ručičiek avyberte ho zo zostavy svetla.
5. Stlačením pridržiavajúceho výstupku uvoľnite zástrčkový
konektor.
6. Vyberte a vymeňte jednotku žiarovky a nasaďte konektor.
Uvedomte si, že žiarovka a
objímka tvoria jednu jednotku a
musia sa vymeniť súčasne.
7. Vložte objímku žiarovky do zostavy svetla otočením v smere
hodinových ručičiek tak, aby sa
zaistila.
8. Namontujte zostavu svetla utiahnutím troch skrutiek.
9. Pripevnite čelo a utiahnite skrutku.
10. Grand Sport, Sports Tourer
Pripevnite a zaistite kryt.
Zadné svetlá Zadné a brzdové svetlá sú svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Smerovky, zadné hmlové svetlá a svetlá spiatočky sú navrhnuté na
používanie žiaroviek a možno ich
vymeniť nasledovne.Grand Sport
Zostava svetla v karosérii
1. Odstráňte kryt na príslušnej strane.
Page 282 of 363
280Starostlivosť o vozidlo2. Znútra odskrutkujte dve plastovézaisťovacie matice rukou.
3. Opatrne vytiahnite zostavu zadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
4. Otočte objímkou žiarovky smerovky proti smeru hodinových
ručičiek a vyberte ju zo zostavy
svetla.
5. Vyberte a vymeňte žiarovku smerovky.
6. Pripevnite objímku žiarovky do zostavy svetla.
7. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistné matice z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.
Page 283 of 363
Starostlivosť o vozidlo281
2. Rukou odskrutkujte plastovúzaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
Zadné hmlové svetlo ( 1)
Osvetlenie zeme 2
5. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
Zadné svetlo do hmly
Page 284 of 363
282Starostlivosť o vozidloSvetlo spiatočky
6. Vložte objímku žiaroviek do zostavy zadného svetla. Nasaďtezostavu svetla na zadné výklopné dvere a z vnútornej strany
dotiahnite skrutku. Nasaďte kryt.
Sports Tourer, Country Tourer
Zostava svetla v karosérii
1. Otvorte kryty skrutkovačom. Odskrutkujte a vyberte obeskrutky.
2. Opatrne vytiahnite zostavu zadného svetla z výklenku a
vyberte ju. Dbajte, aby izolácia
kábla zostala na mieste.
3. Otočte objímkou žiarovky smerovky proti smeru hodinových
ručičiek a vyberte ju zo zostavy
svetla.
4. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku
smerovky.
5. Pripevnite objímku žiarovky do zostavy svetla.
6. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
skrutky. Zatvorte kryty.
Page 285 of 363
Starostlivosť o vozidlo283Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju. Dbajte,
aby izolácia kábla zostala na
mieste.
4. Otočte objímkou žiarovky proti smeru hodinových ručičiek avyberte ho zo zostavy svetla.
Zadné hmlové svetlo ( 1)
Osvetlenie zeme 2
5. Odpojte žiarovku od objímky žiarovky a vymeňte žiarovku.
Page 286 of 363
284Starostlivosť o vozidlo
Zadné svetlo do hmly
Svetlo spiatočky
6. Vložte objímku žiaroviek do zostavy zadného svetla. Nasaďte
zostavu svetla na zadné výklopné
dvere a z vnútornej strany
dotiahnite skrutku. Nasaďte kryt.
Bočné smerové svetlá
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.

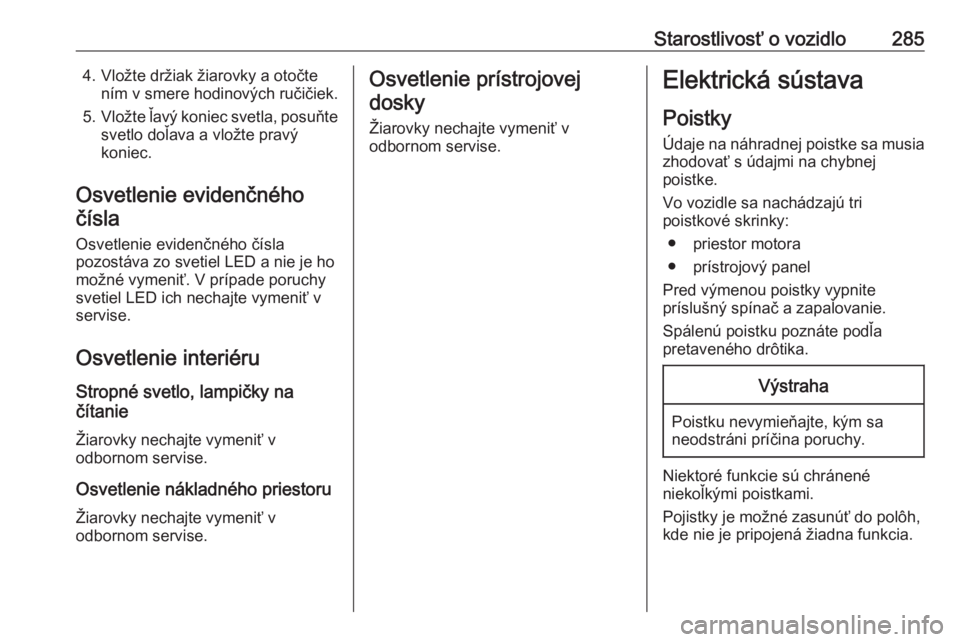

Page 287 of 363
Starostlivosť o vozidlo2854. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť. V prípade poruchy
svetiel LED ich nechajte vymeniť v
servise.
Osvetlenie interiéru Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru
Žiarovky nechajte vymeniť v
odbornom servise.Osvetlenie prístrojovej
dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Page 288 of 363
286Starostlivosť o vozidlo
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v motorovom priestore.Nasaďte pinzetu na poistky na rôzne
typy poistky zhora alebo z boku, a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Page 289 of 363
Starostlivosť o vozidlo287Č.Obvod1–2–3ABS4–5–6Dvere batožinového priestoru7Hmlové svetlá8Pamäťový modul9Vyhrievanie čelného okna10Bedrová opierka sedadla11DC/DC akumulátor12Vyhrievanie zadného okna13Vyhrievané zrkadlo14–15–16Predný stierač17Elektricky ovládané sedadlo,
spolujazdecČ.Obvod18Slnečná clona19Elektricky ovládané sedadlo,
vodič20–21Strešné okno22Zadný stierač/airbag23Adaptívne predné osvetlenie24–25–26Riadiaci modul prevodovky27Zapaľovanie/prístrojový panel28–29Spätná kamera/vetrací otvor30Kontrolka nesprávnej funkcie /
príves31–32Kamera33Vyhrievanie sedadiel, predné
Page 290 of 363
288Starostlivosť o vozidloČ.Obvod34Vyhrievanie sedadiel, zadné35Tlmenie/pohon všetkých kolies36Palivový systém37–38–39–40Zámok volantu41–42–43Vyhrievaný volant44Nastavenie sklonu svetlometov45–46Riadiaci modul motora47–48DC/DC menič/vetrací otvor/elek‐
tronické zvýšenie výkonu49Riadiaci modul zadných dverí50–Č.Obvod51–52–53–54–55–56Štartér57–58–59Ľavý svetlomet (LED)60Ventilátor chladenia61–62–63–64–65Klimatizácia66–67–Č.Obvod68–69Pravé diaľkové svetlo (halogé‐
nové)/pravý svetlomet (LED)70Ľavé diaľkové svetlo (halogé‐
