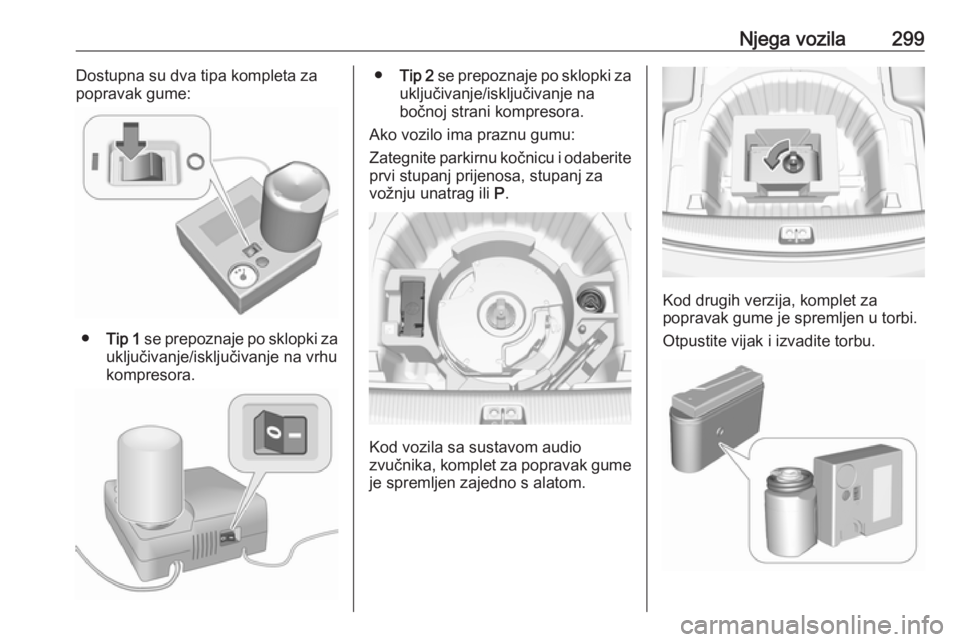

Njega vozila299Dostupna su dva tipa kompleta za
popravak gume:
● Tip 1 se prepoznaje po sklopki za
uključivanje/isključivanje na vrhu
kompresora.
● Tip 2 se prepoznaje po sklopki za
uključivanje/isključivanje na
bočnoj strani kompresora.
Ako vozilo ima praznu gumu:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.
Kod vozila sa sustavom audio
zvučnika, komplet za popravak gume je spremljen zajedno s alatom.
Kod drugih verzija, komplet za
popravak gume je spremljen u torbi.
Otpustite vijak i izvadite torbu.

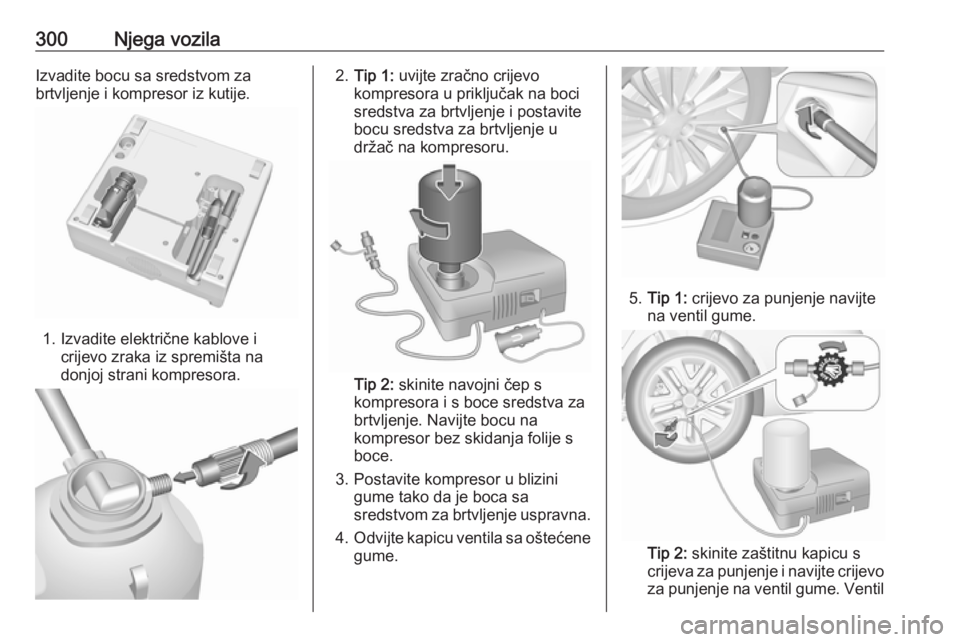

300Njega vozilaIzvadite bocu sa sredstvom za
brtvljenje i kompresor iz kutije.
1. Izvadite električne kablove i crijevo zraka iz spremišta nadonjoj strani kompresora.
2. Tip 1: uvijte zračno crijevo
kompresora u priključak na boci
sredstva za brtvljenje i postavite
bocu sredstva za brtvljenje u
držač na kompresoru.
Tip 2: skinite navojni čep s
kompresora i s boce sredstva za
brtvljenje. Navijte bocu na kompresor bez skidanja folije s
boce.
3. Postavite kompresor u blizini gume tako da je boca sa
sredstvom za brtvljenje uspravna.
4. Odvijte kapicu ventila sa oštećene
gume.
5. Tip 1: crijevo za punjenje navijte
na ventil gume.
Tip 2: skinite zaštitnu kapicu s
crijeva za punjenje i navijte crijevo
za punjenje na ventil gume. Ventil

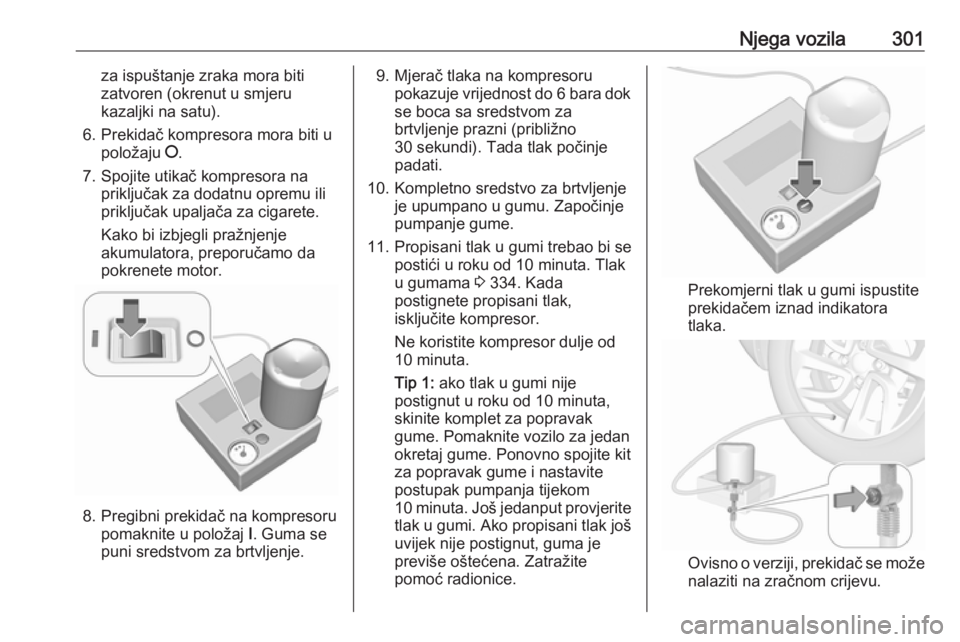

Njega vozila301za ispuštanje zraka mora biti
zatvoren (okrenut u smjeru kazaljki na satu).
6. Prekidač kompresora mora biti u položaju J.
7. Spojite utikač kompresora na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
8. Pregibni prekidač na kompresoru
pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
9. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
10. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
11. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta. Tlak
u gumama 3 334. Kada
postignete propisani tlak,
isključite kompresor.
Ne koristite kompresor dulje od
10 minuta.
Tip 1: ako tlak u gumi nije
postignut u roku od 10 minuta,
skinite komplet za popravak
gume. Pomaknite vozilo za jedan okretaj gume. Ponovno spojite kit
za popravak gume i nastavite
postupak pumpanja tijekom
10 minuta. Još jedanput provjerite
tlak u gumi. Ako propisani tlak još
uvijek nije postignut, guma je
previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora
tlaka.
Ovisno o verziji, prekidač se može
nalaziti na zračnom crijevu.

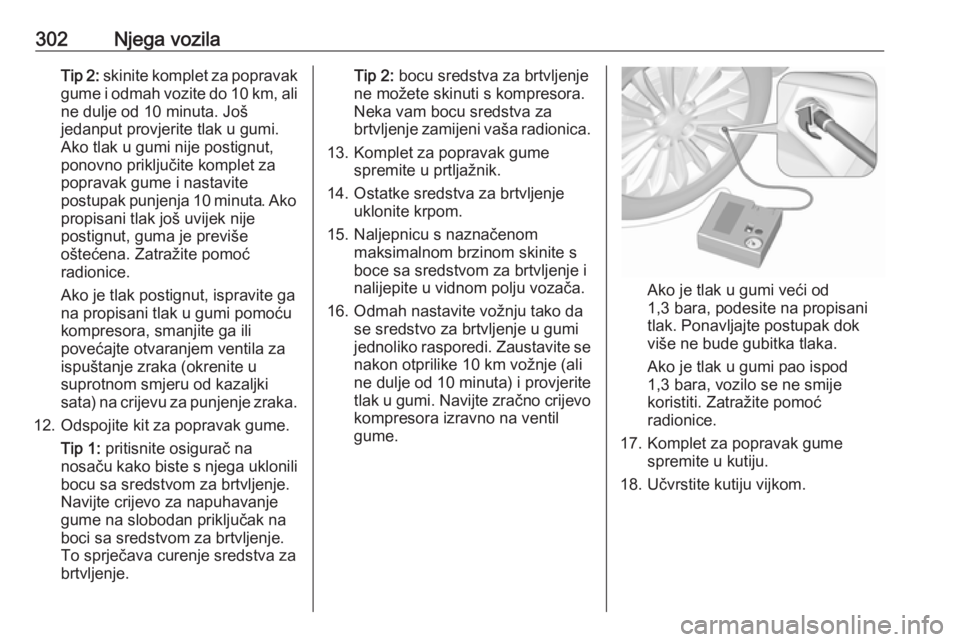

302Njega vozilaTip 2: skinite komplet za popravak
gume i odmah vozite do 10 km, ali
ne dulje od 10 minuta. Još
jedanput provjerite tlak u gumi.
Ako tlak u gumi nije postignut,
ponovno priključite komplet za
popravak gume i nastavite
postupak punjenja 10 minuta. Ako propisani tlak još uvijek nije
postignut, guma je previše
oštećena. Zatražite pomoć
radionice.
Ako je tlak postignut, ispravite ga
na propisani tlak u gumi pomoću
kompresora, smanjite ga ili
povećajte otvaranjem ventila za
ispuštanje zraka (okrenite u
suprotnom smjeru od kazaljki
sata) na crijevu za punjenje zraka.
12. Odspojite kit za popravak gume. Tip 1: pritisnite osigurač na
nosaču kako biste s njega uklonili bocu sa sredstvom za brtvljenje.
Navijte crijevo za napuhavanje
gume na slobodan priključak na
boci sa sredstvom za brtvljenje.
To sprječava curenje sredstva za
brtvljenje.Tip 2: bocu sredstva za brtvljenje
ne možete skinuti s kompresora.
Neka vam bocu sredstva za
brtvljenje zamijeni vaša radionica.
13. Komplet za popravak gume spremite u prtljažnik.
14. Ostatke sredstva za brtvljenje uklonite krpom.
15. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
16. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali
ne dulje od 10 minuta) i provjerite
tlak u gumi. Navijte zračno crijevo
kompresora izravno na ventil
gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljajte postupak dok
više ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
17. Komplet za popravak gume spremite u kutiju.
18. Učvrstite kutiju vijkom.

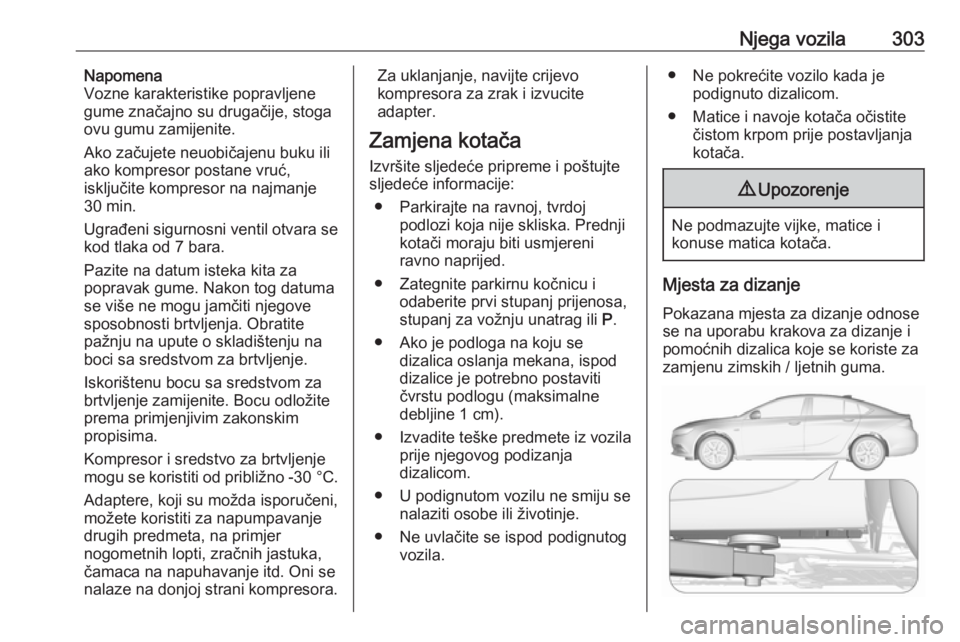

Njega vozila303Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 min.
Ugrađeni sigurnosni ventil otvara se
kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Adaptere, koji su možda isporučeni,
možete koristiti za napumpavanje
drugih predmeta, na primjer
nogometnih lopti, zračnih jastuka,
čamaca na napuhavanje itd. Oni se
nalaze na donjoj strani kompresora.Za uklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Izvršite sljedeće pripreme i poštujtesljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednjikotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,stupanj za vožnju unatrag ili P.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postaviti
čvrstu podlogu (maksimalne
debljine 1 cm).
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.● Ne pokrećite vozilo kada jepodignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
Mjesta za dizanje
Pokazana mjesta za dizanje odnose
se na uporabu krakova za dizanje i
pomoćnih dizalica koje se koriste za
zamjenu zimskih / ljetnih guma.

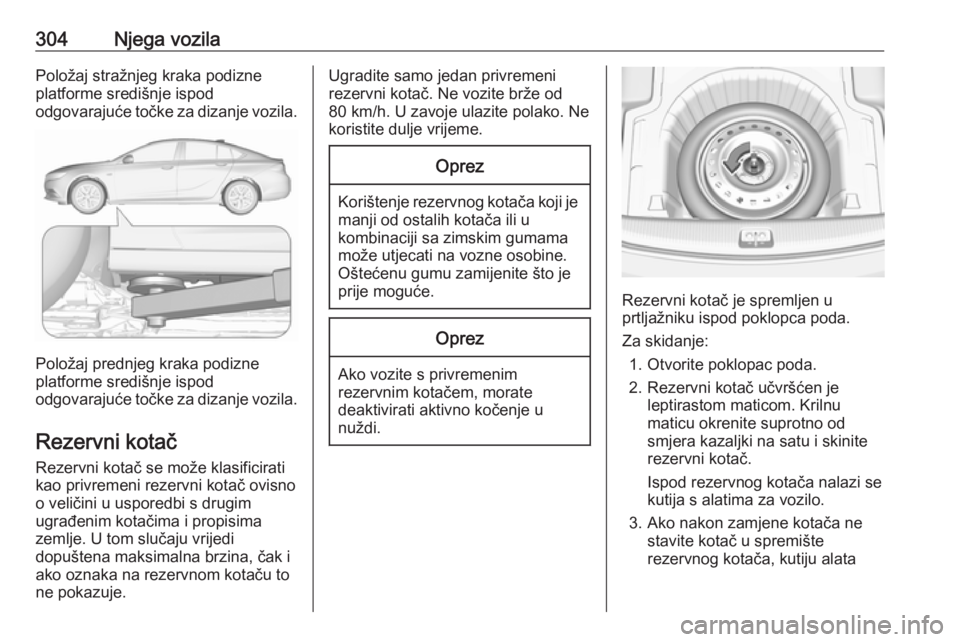

304Njega vozilaPoložaj stražnjeg kraka podizne
platforme središnje ispod
odgovarajuće točke za dizanje vozila.
Položaj prednjeg kraka podizne
platforme središnje ispod
odgovarajuće točke za dizanje vozila.
Rezervni kotač Rezervni kotač se može klasificirati
kao privremeni rezervni kotač ovisno
o veličini u usporedbi s drugim
ugrađenim kotačima i propisima
zemlje. U tom slučaju vrijedi
dopuštena maksimalna brzina, čak i
ako oznaka na rezervnom kotaču to
ne pokazuje.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Oprez
Ako vozite s privremenim rezervnim kotačem, morate
deaktivirati aktivno kočenje u
nuždi.
Rezervni kotač je spremljen u
prtljažniku ispod poklopca poda.
Za skidanje: 1. Otvorite poklopac poda.
2. Rezervni kotač učvršćen je leptirastom maticom. Krilnu
maticu okrenite suprotno od
smjera kazaljki na satu i skinite
rezervni kotač.
Ispod rezervnog kotača nalazi se
kutija s alatima za vozilo.
3. Ako nakon zamjene kotača ne stavite kotač u spremište
rezervnog kotača, kutiju alata

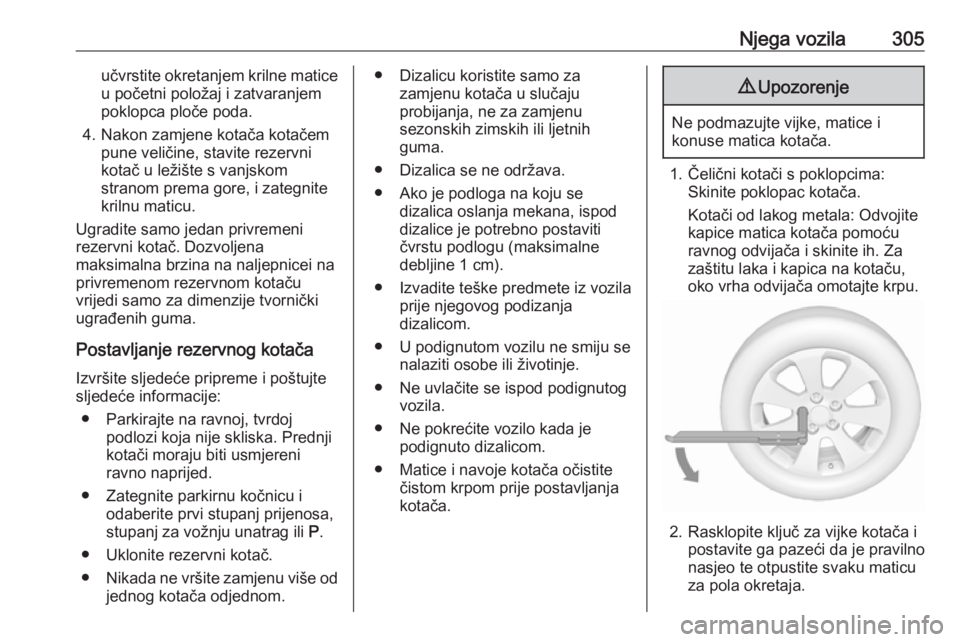

Njega vozila305učvrstite okretanjem krilne maticeu početni položaj i zatvaranjem
poklopca ploče poda.
4. Nakon zamjene kotača kotačem pune veličine, stavite rezervni
kotač u ležište s vanjskom
stranom prema gore, i zategnite
krilnu maticu.
Ugradite samo jedan privremeni
rezervni kotač. Dozvoljena
maksimalna brzina na naljepnicei na
privremenom rezervnom kotaču
vrijedi samo za dimenzije tvornički
ugrađenih guma.
Postavljanje rezervnog kotača Izvršite sljedeće pripreme i poštujtesljedeće informacije:
● Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednjikotači moraju biti usmjereni
ravno naprijed.
● Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
● Uklonite rezervni kotač.
● Nikada ne vršite zamjenu više od
jednog kotača odjednom.● Dizalicu koristite samo za zamjenu kotača u slučaju
probijanja, ne za zamjenu
sezonskih zimskih ili ljetnih
guma.
● Dizalica se ne održava.
● Ako je podloga na koju se dizalica oslanja mekana, ispoddizalice je potrebno postavitičvrstu podlogu (maksimalne
debljine 1 cm).
● Izvadite teške predmete iz vozila prije njegovog podizanja
dizalicom.
● U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
● Ne uvlačite se ispod podignutog vozila.
● Ne pokrećite vozilo kada je podignuto dizalicom.
● Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Čelični kotači s poklopcima: Skinite poklopac kotača.
Kotači od lakog metala: Odvojite
kapice matica kotača pomoću
ravnog odvijača i skinite ih. Za
zaštitu laka i kapica na kotaču,
oko vrha odvijača omotajte krpu.
2. Rasklopite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu
za pola okretaja.

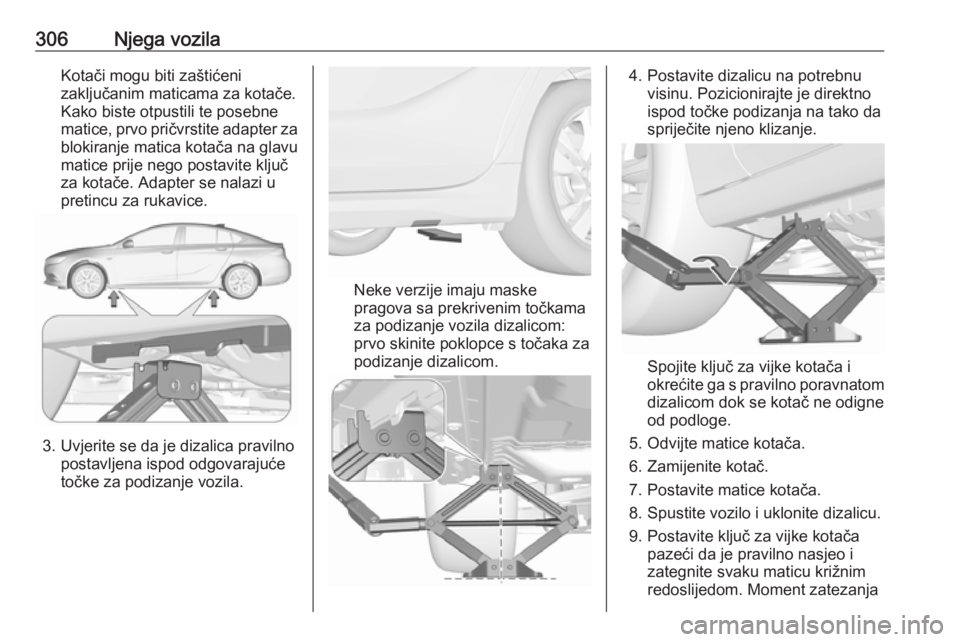

306Njega vozilaKotači mogu biti zaštićeni
zaključanim maticama za kotače.
Kako biste otpustili te posebne
matice, prvo pričvrstite adapter za
blokiranje matica kotača na glavu
matice prije nego postavite ključ
za kotače. Adapter se nalazi u
pretincu za rukavice.
3. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
Neke verzije imaju maske
pragova sa prekrivenim točkama
za podizanje vozila dizalicom:
prvo skinite poklopce s točaka za
podizanje dizalicom.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač.
7. Postavite matice kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja

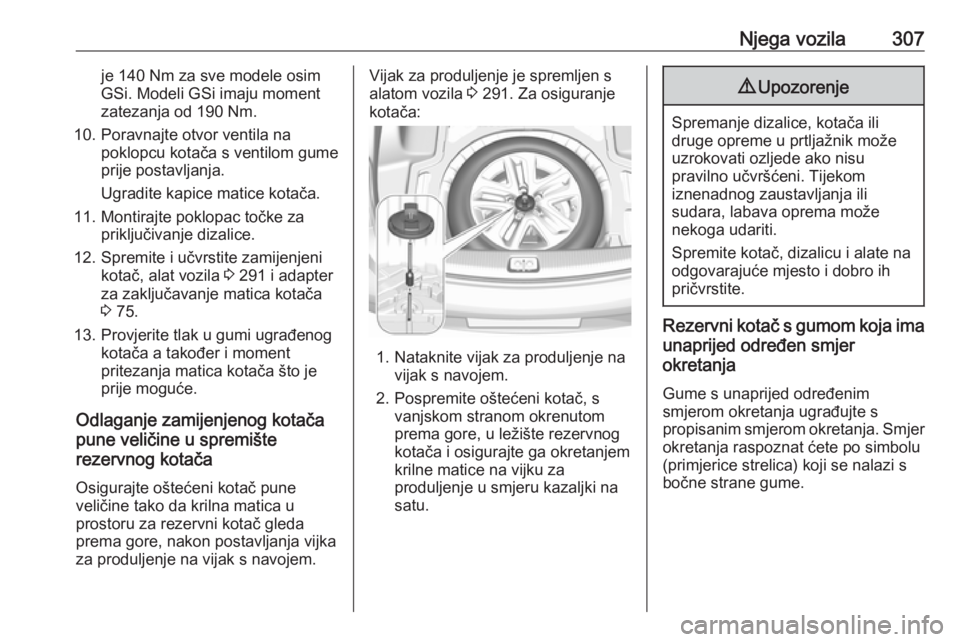

Njega vozila307je 140 Nm za sve modele osim
GSi. Modeli GSi imaju moment
zatezanja od 190 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
11. Montirajte poklopac točke za priključivanje dizalice.
12. Spremite i učvrstite zamijenjeni kotač, alat vozila 3 291 i adapter
za zaključavanje matica kotača
3 75.
13. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Odlaganje zamijenjenog kotača
pune veličine u spremište
rezervnog kotača
Osigurajte oštećeni kotač pune
veličine tako da krilna matica u
prostoru za rezervni kotač gleda
prema gore, nakon postavljanja vijka
za produljenje na vijak s navojem.Vijak za produljenje je spremljen s
alatom vozila 3 291. Za osiguranje
kotača:
1. Nataknite vijak za produljenje na vijak s navojem.
2. Pospremite oštećeni kotač, s vanjskom stranom okrenutom
prema gore, u ležište rezervnog
kotača i osigurajte ga okretanjem krilne matice na vijku za
produljenje u smjeru kazaljki na
satu.
9 Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno učvršćeni. Tijekom
iznenadnog zaustavljanja ili
sudara, labava oprema može
nekoga udariti.
Spremite kotač, dizalicu i alate na
odgovarajuće mjesto i dobro ih
pričvrstite.
Rezervni kotač s gumom koja ima
unaprijed određen smjer
okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.

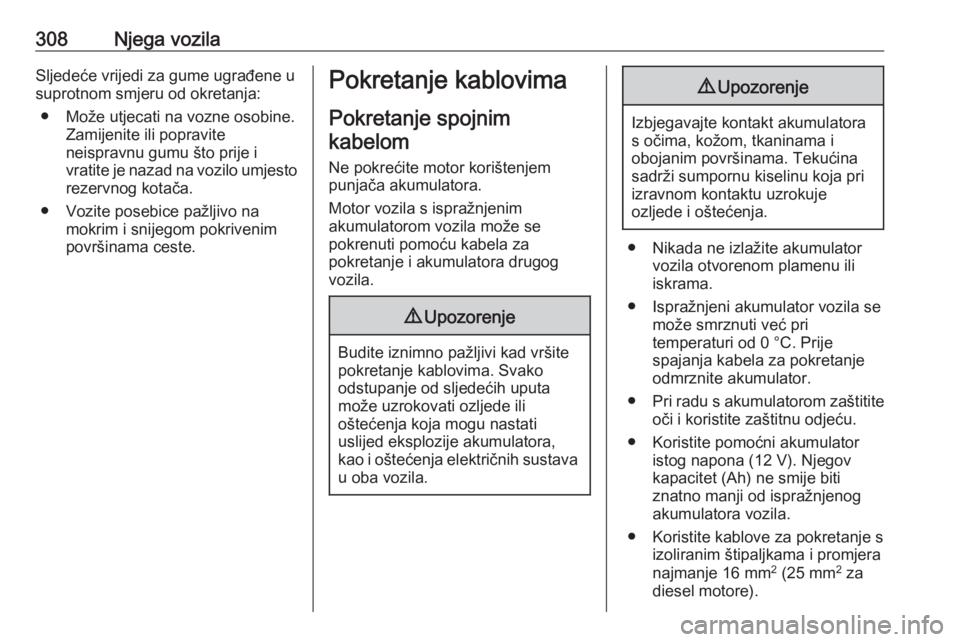

308Njega vozilaSljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
● Može utjecati na vozne osobine. Zamijenite ili popravite
neispravnu gumu što prije i
vratite je nazad na vozilo umjesto
rezervnog kotača.
● Vozite posebice pažljivo na mokrim i snijegom pokrivenim
površinama ceste.Pokretanje kablovima
Pokretanje spojnimkabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.
9 Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
● Nikada ne izlažite akumulator vozila otvorenom plamenu ili
iskrama.
● Ispražnjeni akumulator vozila se može smrznuti već pri
temperaturi od 0 °C. Prije
spajanja kabela za pokretanje
odmrznite akumulator.
● Pri radu s akumulatorom zaštitite
oči i koristite zaštitnu odjeću.
● Koristite pomoćni akumulator istog napona (12 V). Njegov
kapacitet (Ah) ne smije biti
znatno manji od ispražnjenog
akumulatora vozila.
● Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
diesel motore).
