Vožnja i rukovanje259Oprez
Nemojte koristiti goriva ili dodatke
gorivima koji sadrže metalne
dijelove, poput aditiva na bazi
mangana. Tako biste mogli oštetiti motor.
Oprez
Korištenje goriva koje nijesukladno normi EN 228 ili
jednakovrijednoj, može dovesti do naslaga u motoru ili oštećenja
motora.
Oprez
Uporaba goriva s nižim oktanskim brojem od najnižeg mogućeg broja može dovesti do nekontroliranogizgaranja i oštećenja motora.
Posebni zahtjevi motora u vezi
oktanskog broja navedeni su u
pregledu podataka o motoru 3 324.
Naljepnica specifična za državu na
vratašcima spremnika goriva može
imati veću važnost od općih zahtjeva.
Dodatci gorivu Gorivo mora sadržavati aditiv
deterdžent koji sprječava stvaranje
naslaga u motoru i sustavu za gorivo. Čisti ventili za ubrizgavanje goriva i
usisni ventili omogućit će pravilan rad
sustava za regulaciju ispuštanja
otrovnih plinova. U nekim zemljama,
goriva ne sadrži dovoljne količine
aditiva za održavanje ventila za
ubrizgavanje i usisnih ventila čistima. U tim zemljama, dodatak gorivu je
potreban za neke motore kako bi
nadoknadio nedostatak čišćenja i
neutraliziranja nečistoća iz ulja.
Koristite samo odobrene dodatke
gorivu za vozilo.
Dodavanje dodatka gorivu u
napunjeni spremnik za gorivo
potrebno je najmanje svakih 15.000
km ili nakon jedne godine, što se
dogodi prvo. Više informacija
potražite u svojoj radionici.Zabranjena goriva
Goriva koja sadrže kisik, poput etera
i etanola, kao i gorivo s dodatkom
kisika, dostupna su u nekim
gradovima. Ako su ta goriva sukladna prije opisanoj specifikaciji, tada su
ona prihvatljiva za uporabu. Međutim,
u FlexFuel vozilima smiju se koristiti
samo E85 (85 % etanola) i druga
goriva koja sadrže više od 15 %
etanola.Oprez
Nemojte koristiti gorivo koje sadrži metanol. Ono može prouzročiti
koroziju metalnih dijelova u
sustavu za gorivo, kao i oštetiti
plastične i gumene dijelove. To
oštećenje neće biti pokriveno
jamstvom za vozilo.
Neka goriva, uglavnom
visokooktanska goriva za utrke, mogu
sadržavati aditiv za povećavanje
oktanskog broja, poznat kao
metilciklopentadienil manganski
trikarbonil (MMT). Nemojte koristiti

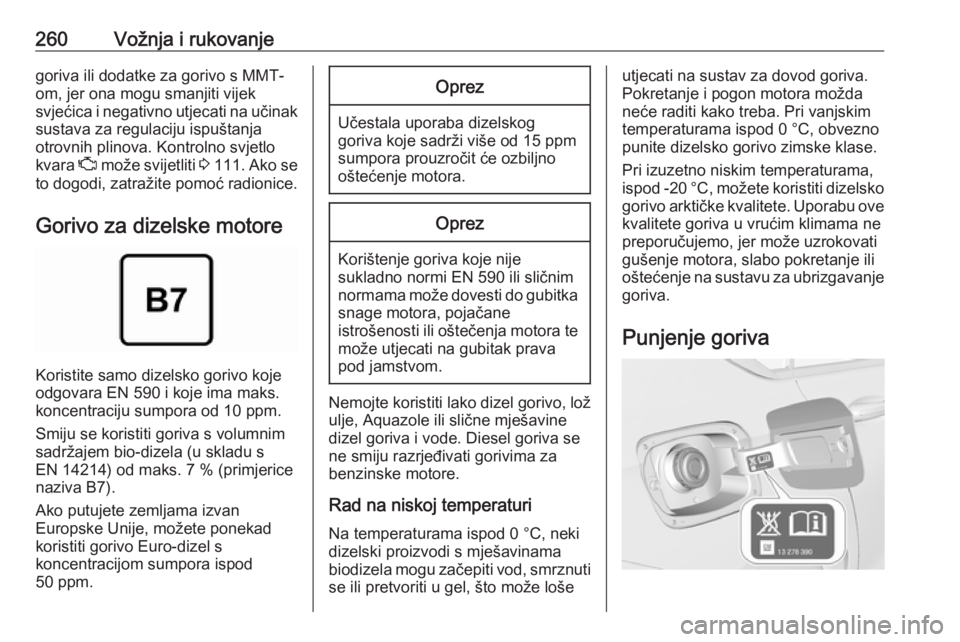

260Vožnja i rukovanjegoriva ili dodatke za gorivo s MMT-
om, jer ona mogu smanjiti vijek
svjećica i negativno utjecati na učinak sustava za regulaciju ispuštanja
otrovnih plinova. Kontrolno svjetlo
kvara Z može svijetliti 3 111 . Ako se
to dogodi, zatražite pomoć radionice.
Gorivo za dizelske motore
Koristite samo dizelsko gorivo koje
odgovara EN 590 i koje ima maks.
koncentraciju sumpora od 10 ppm.
Smiju se koristiti goriva s volumnim sadržajem bio-dizela (u skladu s
EN 14214) od maks. 7 % (primjerice
naziva B7).
Ako putujete zemljama izvan
Europske Unije, možete ponekad
koristiti gorivo Euro-dizel s
koncentracijom sumpora ispod
50 ppm.
Oprez
Učestala uporaba dizelskog
goriva koje sadrži više od 15 ppm
sumpora prouzročit će ozbiljno
oštećenje motora.
Oprez
Korištenje goriva koje nije sukladno normi EN 590 ili sličnim
normama može dovesti do gubitka snage motora, pojačane
istrošenosti ili oštečenja motora te
može utjecati na gubitak prava
pod jamstvom.
Nemojte koristiti lako dizel gorivo, lož
ulje, Aquazole ili slične mješavine
dizel goriva i vode. Diesel goriva se ne smiju razrjeđivati gorivima za
benzinske motore.
Rad na niskoj temperaturi
Na temperaturama ispod 0 °C, neki
dizelski proizvodi s mješavinama
biodizela mogu začepiti vod, smrznuti se ili pretvoriti u gel, što može loše
utjecati na sustav za dovod goriva.
Pokretanje i pogon motora možda neće raditi kako treba. Pri vanjskim
temperaturama ispod 0 °C, obvezno
punite dizelsko gorivo zimske klase.
Pri izuzetno niskim temperaturama,
ispod -20 °C, možete koristiti dizelsko
gorivo arktičke kvalitete. Uporabu ove kvalitete goriva u vrućim klimama ne
preporučujemo, jer može uzrokovati
gušenje motora, slabo pokretanje ili
oštećenje na sustavu za ubrizgavanje
goriva.
Punjenje goriva

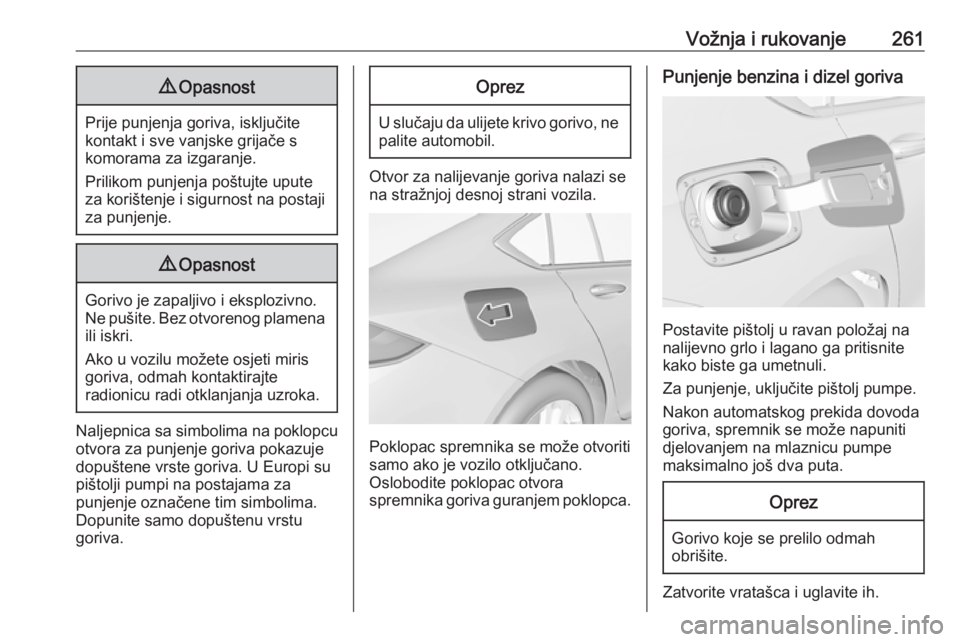

Vožnja i rukovanje2619Opasnost
Prije punjenja goriva, isključite
kontakt i sve vanjske grijače s
komorama za izgaranje.
Prilikom punjenja poštujte upute
za korištenje i sigurnost na postaji za punjenje.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Ne pušite. Bez otvorenog plamena ili iskri.
Ako u vozilu možete osjeti miris
goriva, odmah kontaktirajte
radionicu radi otklanjanja uzroka.
Naljepnica sa simbolima na poklopcu
otvora za punjenje goriva pokazuje
dopuštene vrste goriva. U Europi su
pištolji pumpi na postajama za
punjenje označene tim simbolima.
Dopunite samo dopuštenu vrstu
goriva.
Oprez
U slučaju da ulijete krivo gorivo, ne
palite automobil.
Otvor za nalijevanje goriva nalazi se
na stražnjoj desnoj strani vozila.
Poklopac spremnika se može otvoriti
samo ako je vozilo otključano.
Oslobodite poklopac otvora
spremnika goriva guranjem poklopca.
Punjenje benzina i dizel goriva
Postavite pištolj u ravan položaj na
nalijevno grlo i lagano ga pritisnite
kako biste ga umetnuli.
Za punjenje, uključite pištolj pumpe.
Nakon automatskog prekida dovoda
goriva, spremnik se može napuniti djelovanjem na mlaznicu pumpe
maksimalno još dva puta.
Oprez
Gorivo koje se prelilo odmah
obrišite.
Zatvorite vratašca i uglavite ih.

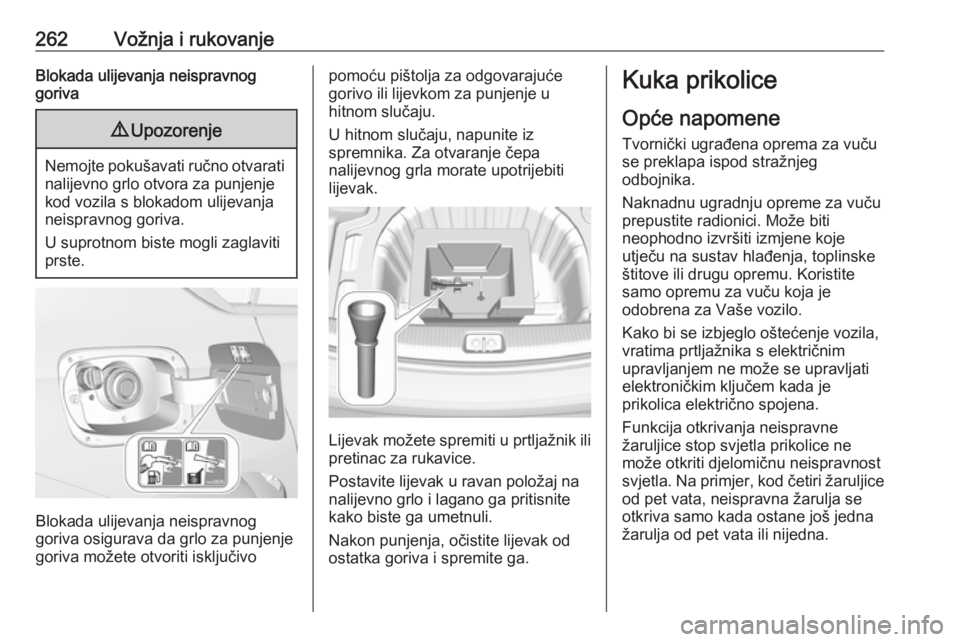

262Vožnja i rukovanjeBlokada ulijevanja neispravnog
goriva9 Upozorenje
Nemojte pokušavati ručno otvarati
nalijevno grlo otvora za punjenje
kod vozila s blokadom ulijevanja
neispravnog goriva.
U suprotnom biste mogli zaglaviti
prste.
Blokada ulijevanja neispravnog
goriva osigurava da grlo za punjenje
goriva možete otvoriti isključivo
pomoću pištolja za odgovarajuće
gorivo ili lijevkom za punjenje u
hitnom slučaju.
U hitnom slučaju, napunite iz
spremnika. Za otvaranje čepa
nalijevnog grla morate upotrijebiti
lijevak.
Lijevak možete spremiti u prtljažnik ili
pretinac za rukavice.
Postavite lijevak u ravan položaj na
nalijevno grlo i lagano ga pritisnite
kako biste ga umetnuli.
Nakon punjenja, očistite lijevak od
ostatka goriva i spremite ga.
Kuka prikolice
Opće napomeneTvornički ugrađena oprema za vuču
se preklapa ispod stražnjeg
odbojnika.
Naknadnu ugradnju opreme za vuču
prepustite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu. Koristite
samo opremu za vuču koja je
odobrena za Vaše vozilo.
Kako bi se izbjeglo oštećenje vozila,
vratima prtljažnika s električnim
upravljanjem ne može se upravljati elektroničkim ključem kada je
prikolica električno spojena.
Funkcija otkrivanja neispravne
žaruljice stop svjetla prikolice ne
može otkriti djelomičnu neispravnost
svjetla. Na primjer, kod četiri žaruljice od pet vata, neispravna žarulja se
otkriva samo kada ostane još jedna
žarulja od pet vata ili nijedna.

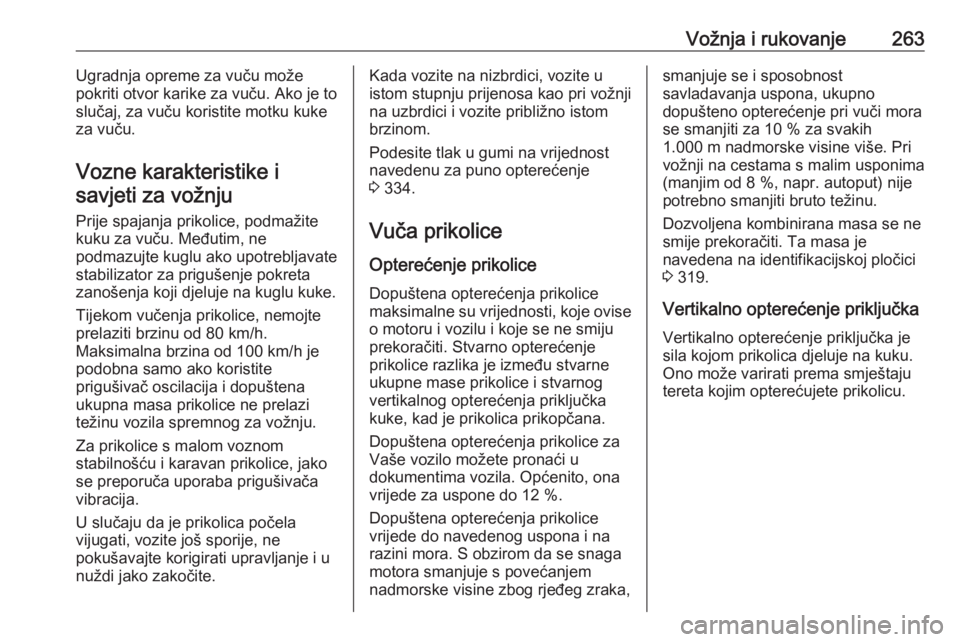

Vožnja i rukovanje263Ugradnja opreme za vuču može
pokriti otvor karike za vuču. Ako je to
slučaj, za vuču koristite motku kuke
za vuču.
Vozne karakteristike i savjeti za vožnju
Prije spajanja prikolice, podmažite
kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke.
Tijekom vučenja prikolice, nemojte
prelaziti brzinu od 80 km/h.
Maksimalna brzina od 100 km/h je
podobna samo ako koristite
prigušivač oscilacija i dopuštena
ukupna masa prikolice ne prelazi
težinu vozila spremnog za vožnju.
Za prikolice s malom voznom
stabilnošću i karavan prikolice, jako
se preporuča uporaba prigušivača
vibracija.
U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 334.
Vuča prikolice Opterećenje prikolice
Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede za uspone do 12 %.
Dopuštena opterećenja prikolice
vrijede do navedenog uspona i na
razini mora. S obzirom da se snaga
motora smanjuje s povećanjem
nadmorske visine zbog rjeđeg zraka,smanjuje se i sposobnost
savladavanja uspona, ukupno
dopušteno opterećenje pri vuči mora
se smanjiti za 10 % za svakih
1.000 m nadmorske visine više. Pri
vožnji na cestama s malim usponima
(manjim od 8 %, napr. autoput) nije
potrebno smanjiti bruto težinu.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 319.
Vertikalno opterećenje priključka
Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.

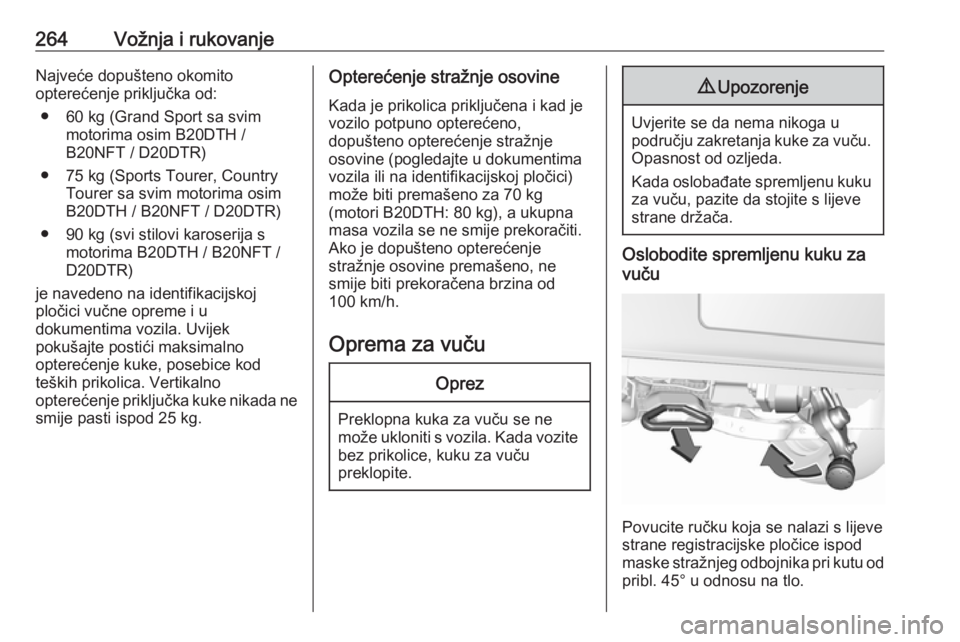

264Vožnja i rukovanjeNajveće dopušteno okomito
opterećenje priključka od:
● 60 kg (Grand Sport sa svim motorima osim B20DTH /
B20NFT / D20DTR)
● 75 kg (Sports Tourer, Country Tourer sa svim motorima osim
B20DTH / B20NFT / D20DTR)
● 90 kg (svi stilovi karoserija s motorima B20DTH / B20NFT /
D20DTR)
je navedeno na identifikacijskoj
pločici vučne opreme i u
dokumentima vozila. Uvijek
pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.Opterećenje stražnje osovine
Kada je prikolica priključena i kad je
vozilo potpuno opterećeno,
dopušteno opterećenje stražnje
osovine (pogledajte u dokumentima
vozila ili na identifikacijskoj pločici)
može biti premašeno za 70 kg
(motori B20DTH: 80 kg), a ukupna
masa vozila se ne smije prekoračiti.
Ako je dopušteno opterećenje
stražnje osovine premašeno, ne
smije biti prekoračena brzina od
100 km/h.
Oprema za vučuOprez
Preklopna kuka za vuču se ne
može ukloniti s vozila. Kada vozite bez prikolice, kuku za vuču
preklopite.
9 Upozorenje
Uvjerite se da nema nikoga u
području zakretanja kuke za vuču. Opasnost od ozljeda.
Kada oslobađate spremljenu kuku
za vuču, pazite da stojite s lijeve
strane držača.
Oslobodite spremljenu kuku za
vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
pribl. 45° u odnosu na tlo.

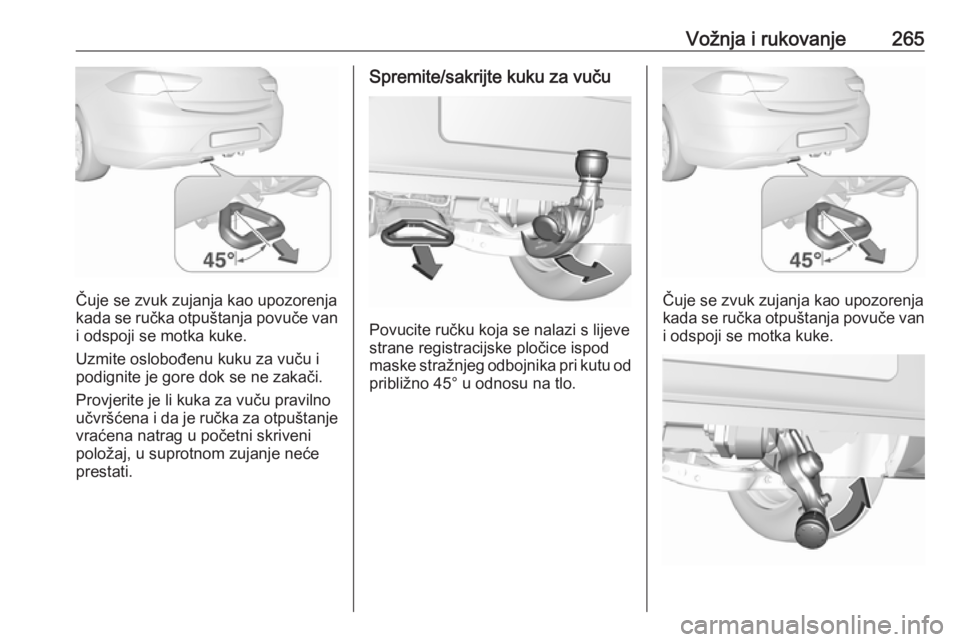

Vožnja i rukovanje265
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.
Uzmite oslobođenu kuku za vuču i podignite je gore dok se ne zakači.
Provjerite je li kuka za vuču pravilno
učvršćena i da je ručka za otpuštanje vraćena natrag u početni skriveni
položaj, u suprotnom zujanje neće
prestati.
Spremite/sakrijte kuku za vuču
Povucite ručku koja se nalazi s lijeve
strane registracijske pločice ispod
maske stražnjeg odbojnika pri kutu od
približno 45° u odnosu na tlo.
Čuje se zvuk zujanja kao upozorenja
kada se ručka otpuštanja povuče van i odspoji se motka kuke.

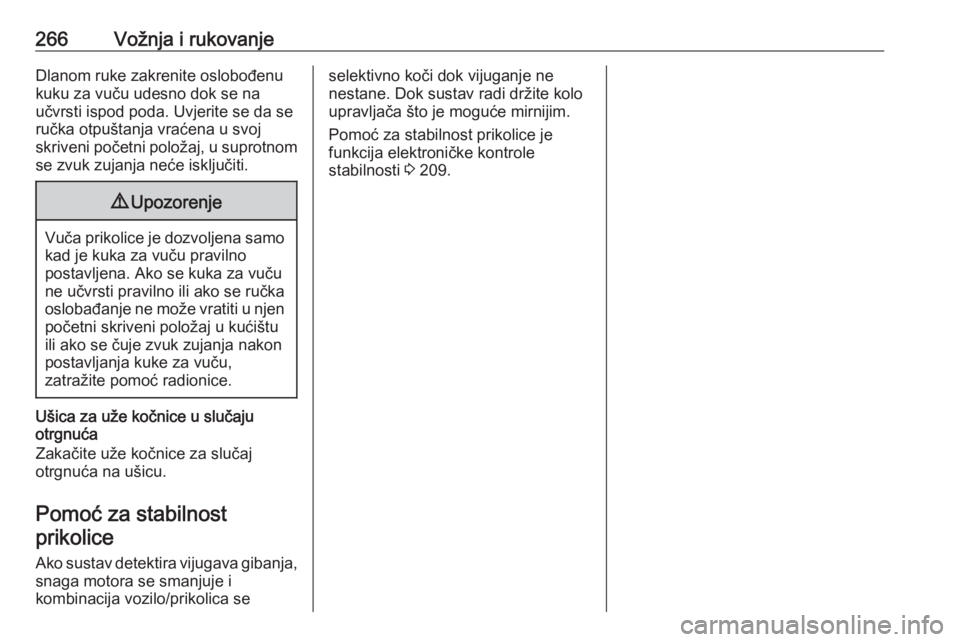

266Vožnja i rukovanjeDlanom ruke zakrenite oslobođenu
kuku za vuču udesno dok se na
učvrsti ispod poda. Uvjerite se da se
ručka otpuštanja vraćena u svoj
skriveni početni položaj, u suprotnom se zvuk zujanja neće isključiti.9 Upozorenje
Vuča prikolice je dozvoljena samo
kad je kuka za vuču pravilno
postavljena. Ako se kuka za vuču
ne učvrsti pravilno ili ako se ručka
oslobađanje ne može vratiti u njen
početni skriveni položaj u kućištu
ili ako se čuje zvuk zujanja nakon
postavljanja kuke za vuču,
zatražite pomoć radionice.
Ušica za uže kočnice u slučaju
otrgnuća
Zakačite uže kočnice za slučaj
otrgnuća na ušicu.
Pomoć za stabilnostprikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice je
funkcija elektroničke kontrole
stabilnosti 3 209.

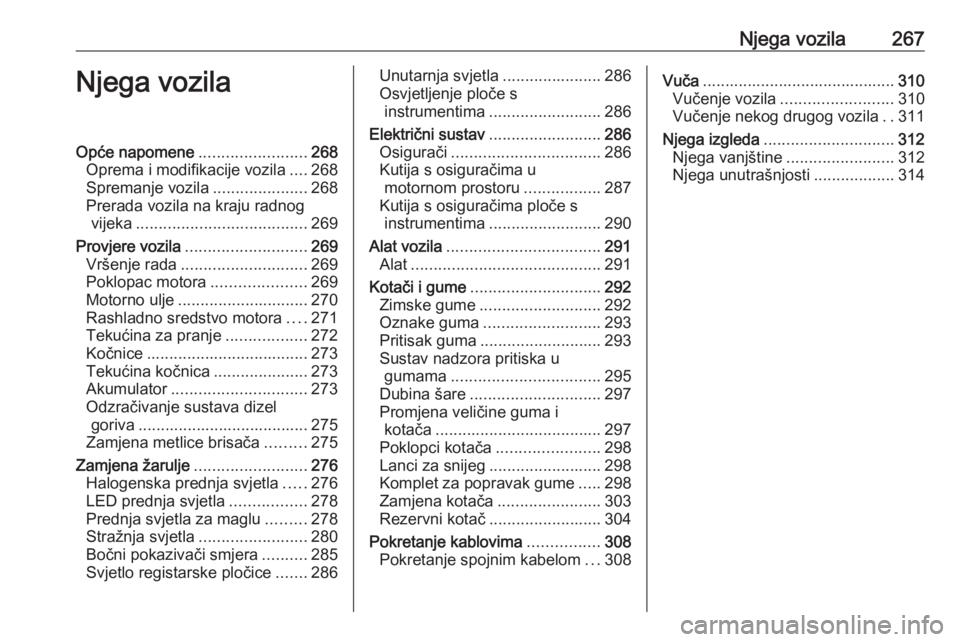

Njega vozila267Njega vozilaOpće napomene........................268
Oprema i modifikacije vozila ....268
Spremanje vozila .....................268
Prerada vozila na kraju radnog vijeka ...................................... 269
Provjere vozila ........................... 269
Vršenje rada ............................ 269
Poklopac motora .....................269
Motorno ulje ............................. 270
Rashladno sredstvo motora ....271
Tekućina za pranje ..................272
Kočnice .................................... 273
Tekućina kočnica .....................273
Akumulator .............................. 273
Odzračivanje sustava dizel goriva ...................................... 275
Zamjena metlice brisača .........275
Zamjena žarulje .........................276
Halogenska prednja svjetla .....276
LED prednja svjetla .................278
Prednja svjetla za maglu .........278
Stražnja svjetla ........................ 280
Bočni pokazivači smjera ..........285
Svjetlo registarske pločice .......286Unutarnja svjetla ......................286
Osvjetljenje ploče s instrumentima ......................... 286
Električni sustav .........................286
Osigurači ................................. 286
Kutija s osiguračima u motornom prostoru .................287
Kutija s osiguračima ploče s instrumentima ......................... 290
Alat vozila .................................. 291
Alat .......................................... 291
Kotači i gume ............................. 292
Zimske gume ........................... 292
Oznake guma .......................... 293
Pritisak guma ........................... 293
Sustav nadzora pritiska u gumama ................................. 295
Dubina šare ............................. 297
Promjena veličine guma i kotača ..................................... 297
Poklopci kotača .......................298
Lanci za snijeg ......................... 298
Komplet za popravak gume .....298
Zamjena kotača .......................303
Rezervni kotač ......................... 304
Pokretanje kablovima ................308
Pokretanje spojnim kabelom ...308Vuča ........................................... 310
Vučenje vozila ......................... 310
Vučenje nekog drugog vozila ..311
Njega izgleda ............................. 312
Njega vanjštine ........................312
Njega unutrašnjosti ..................314

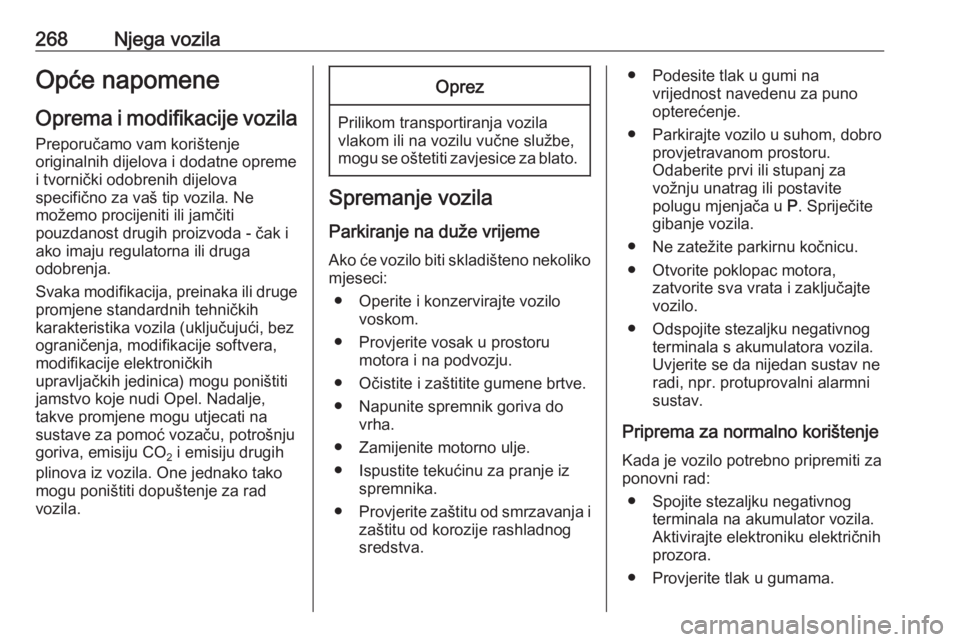

268Njega vozilaOpće napomeneOprema i modifikacije vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Svaka modifikacija, preinaka ili druge promjene standardnih tehničkih
karakteristika vozila (uključujući, bez
ograničenja, modifikacije softvera,
modifikacije elektroničkih
upravljačkih jedinica) mogu poništiti
jamstvo koje nudi Opel. Nadalje,
takve promjene mogu utjecati na
sustave za pomoć vozaču, potrošnju
goriva, emisiju CO 2 i emisiju drugih
plinova iz vozila. One jednako tako
mogu poništiti dopuštenje za rad
vozila.Oprez
Prilikom transportiranja vozila vlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijemeAko će vozilo biti skladišteno nekoliko
mjeseci:
● Operite i konzervirajte vozilo voskom.
● Provjerite vosak u prostoru motora i na podvozju.
● Očistite i zaštitite gumene brtve. ● Napunite spremnik goriva do vrha.
● Zamijenite motorno ulje.
● Ispustite tekućinu za pranje iz spremnika.
● Provjerite zaštitu od smrzavanja i
zaštitu od korozije rashladnog
sredstva.
● Podesite tlak u gumi na vrijednost navedenu za puno
opterećenje.
● Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi ili stupanj za
vožnju unatrag ili postavite
polugu mjenjača u P. Spriječite
gibanje vozila.
● Ne zatežite parkirnu kočnicu.
● Otvorite poklopac motora, zatvorite sva vrata i zaključajte
vozilo.
● Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, npr. protuprovalni alarmnisustav.
Priprema za normalno korištenje Kada je vozilo potrebno pripremiti zaponovni rad:
● Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
● Provjerite tlak u gumama.
