OPEL INSIGNIA BREAK 2019 Priručnik za vlasnika (in Croatian)

Njega vozila279

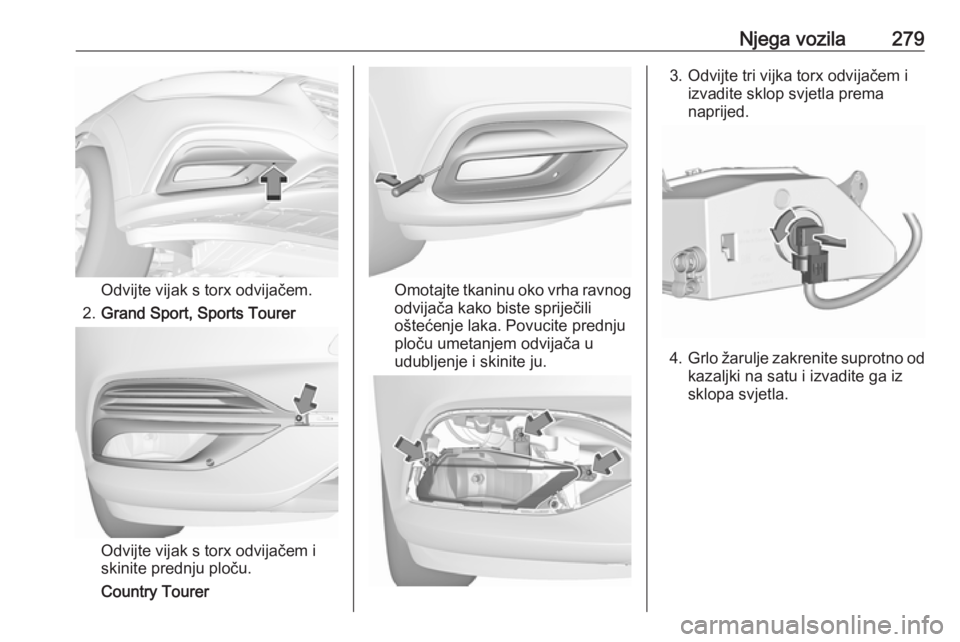

Odvijte vijak s torx odvijačem.
2. Grand Sport, Sports Tourer
Odvijte vijak s torx odvijačem i
skinite prednju ploču.
Country Tourer
Omotajte tkaninu oko vrha ravnog
odvijača kako biste spriječili
oštećenje laka. Povucite prednju
ploču umetanjem odvijača u
udubljenje i skinite ju.
3. Odvijte tri vijka torx odvijačem i izvadite sklop svjetla prema
naprijed.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.

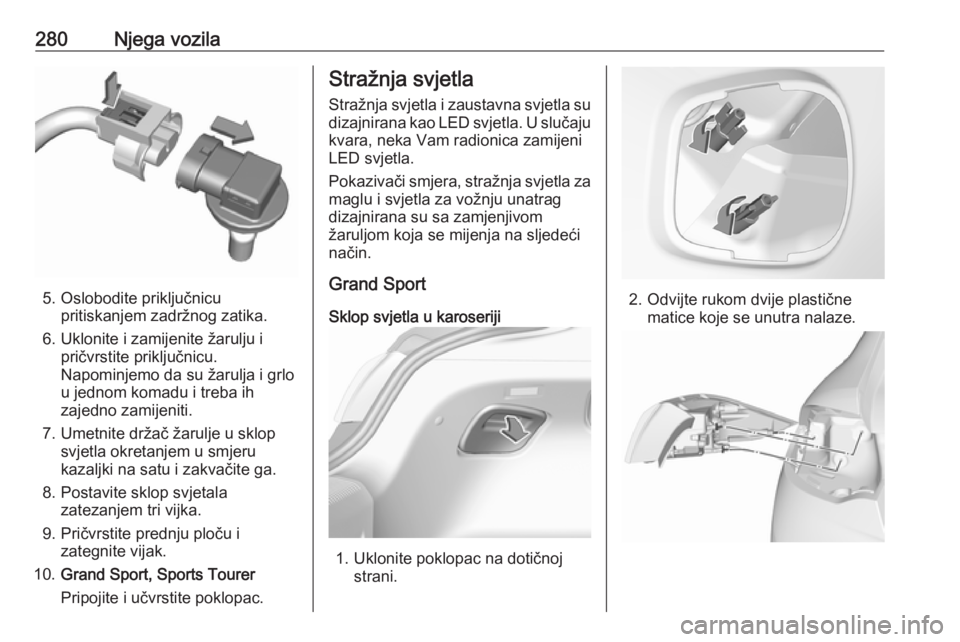

280Njega vozila
5. Oslobodite priključnicupritiskanjem zadržnog zatika.
6. Uklonite i zamijenite žarulju i pričvrstite priključnicu.
Napominjemo da su žarulja i grlo
u jednom komadu i treba ih
zajedno zamijeniti.
7. Umetnite držač žarulje u sklop svjetla okretanjem u smjeru
kazaljki na satu i zakvačite ga.
8. Postavite sklop svjetala zatezanjem tri vijka.
9. Pričvrstite prednju ploču i zategnite vijak.
10. Grand Sport, Sports Tourer
Pripojite i učvrstite poklopac.
Stražnja svjetla
Stražnja svjetla i zaustavna svjetla su
dizajnirana kao LED svjetla. U slučaju kvara, neka Vam radionica zamijeni
LED svjetla.
Pokazivači smjera, stražnja svjetla za
maglu i svjetla za vožnju unatrag
dizajnirana su sa zamjenjivom
žaruljom koja se mijenja na sljedeći
način.
Grand Sport
Sklop svjetla u karoseriji
1. Uklonite poklopac na dotičnoj strani.
2. Odvijte rukom dvije plastičnematice koje se unutra nalaze.

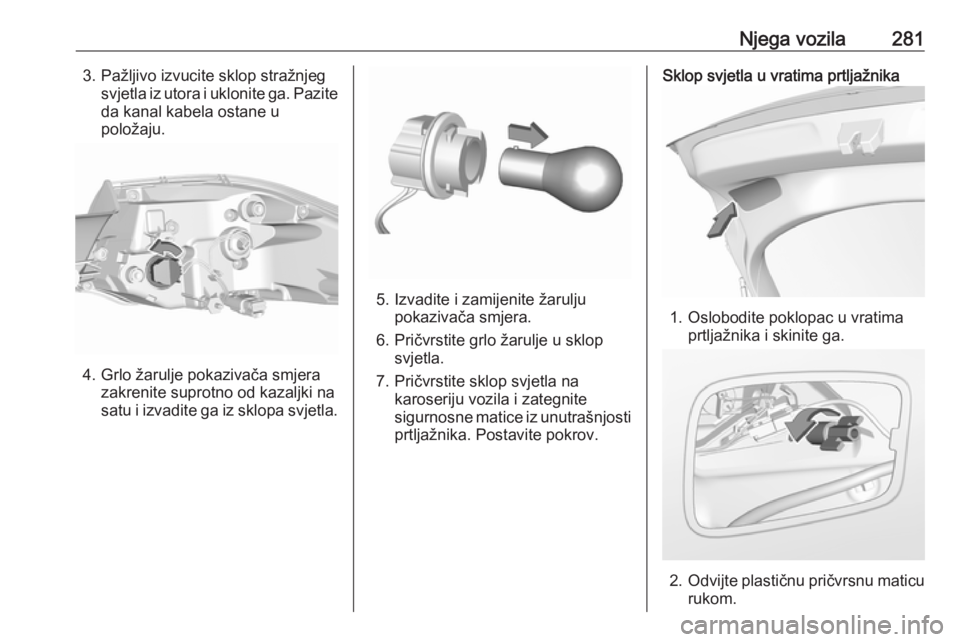

Njega vozila2813. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga. Paziteda kanal kabela ostane u
položaju.
4. Grlo žarulje pokazivača smjera zakrenite suprotno od kazaljki na
satu i izvadite ga iz sklopa svjetla.
5. Izvadite i zamijenite žarulju pokazivača smjera.
6. Pričvrstite grlo žarulje u sklop svjetla.
7. Pričvrstite sklop svjetla na karoseriju vozila i zategnite
sigurnosne matice iz unutrašnjosti prtljažnika. Postavite pokrov.
Sklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratima prtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.

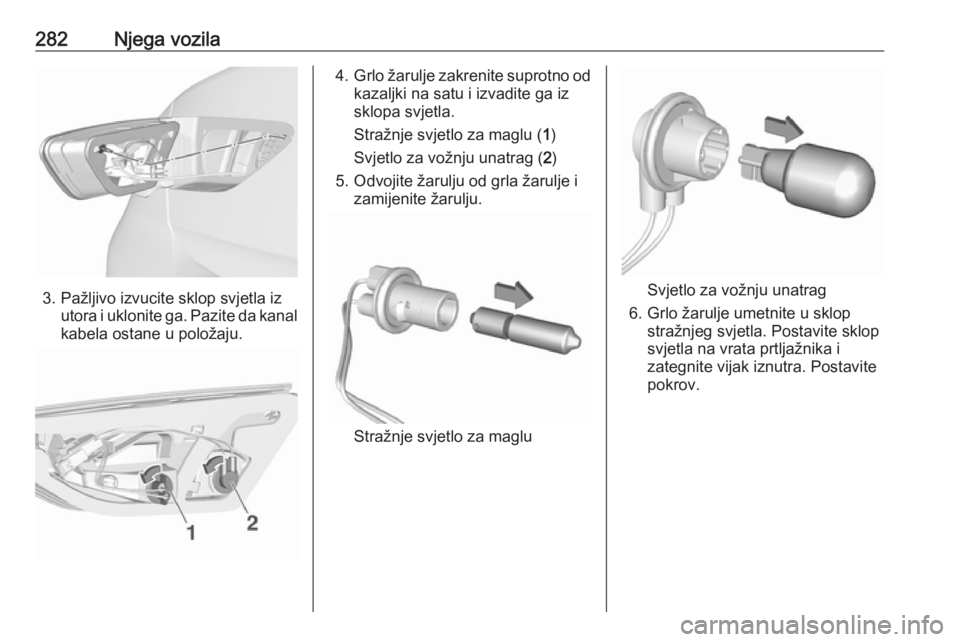

282Njega vozila
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga. Pazite da kanal
kabela ostane u položaju.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.
Stražnje svjetlo za maglu
Svjetlo za vožnju unatrag
6. Grlo žarulje umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.

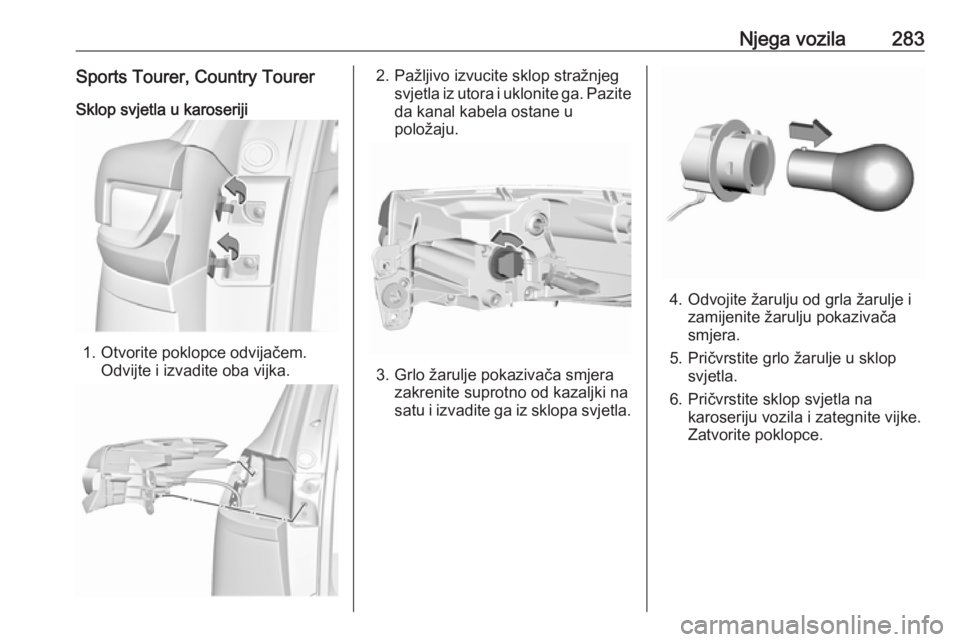

Njega vozila283Sports Tourer, Country TourerSklop svjetla u karoseriji
1. Otvorite poklopce odvijačem. Odvijte i izvadite oba vijka.
2. Pažljivo izvucite sklop stražnjegsvjetla iz utora i uklonite ga. Pazite
da kanal kabela ostane u
položaju.
3. Grlo žarulje pokazivača smjera zakrenite suprotno od kazaljki na
satu i izvadite ga iz sklopa svjetla.
4. Odvojite žarulju od grla žarulje i zamijenite žarulju pokazivača
smjera.
5. Pričvrstite grlo žarulje u sklop svjetla.
6. Pričvrstite sklop svjetla na karoseriju vozila i zategnite vijke.
Zatvorite poklopce.

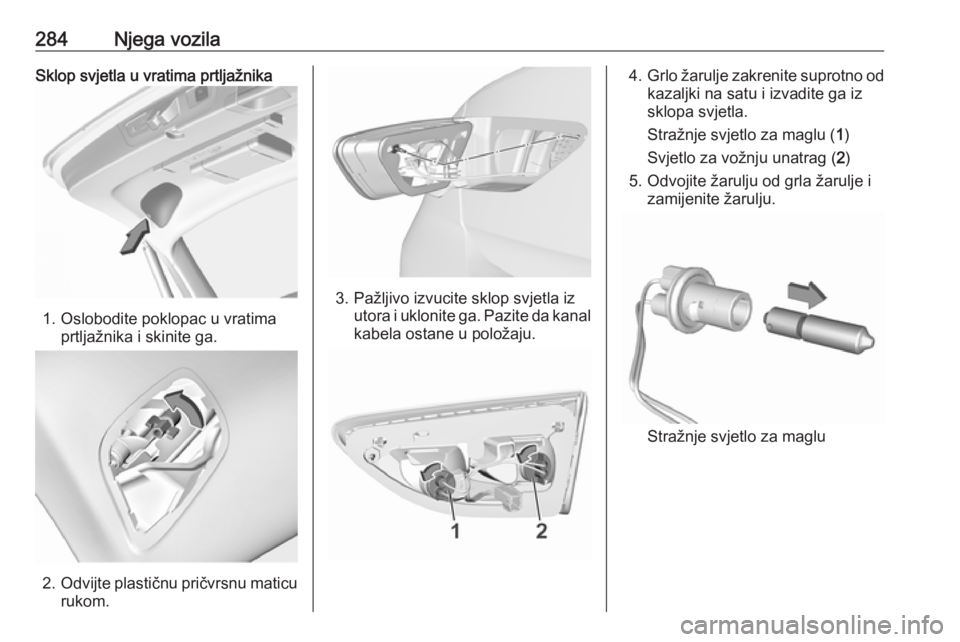

284Njega vozilaSklop svjetla u vratima prtljažnika
1. Oslobodite poklopac u vratimaprtljažnika i skinite ga.
2.Odvijte plastičnu pričvrsnu maticu
rukom.
3. Pažljivo izvucite sklop svjetla iz utora i uklonite ga. Pazite da kanalkabela ostane u položaju.
4. Grlo žarulje zakrenite suprotno od
kazaljki na satu i izvadite ga iz
sklopa svjetla.
Stražnje svjetlo za maglu ( 1)
Svjetlo za vožnju unatrag ( 2)
5. Odvojite žarulju od grla žarulje i zamijenite žarulju.
Stražnje svjetlo za maglu

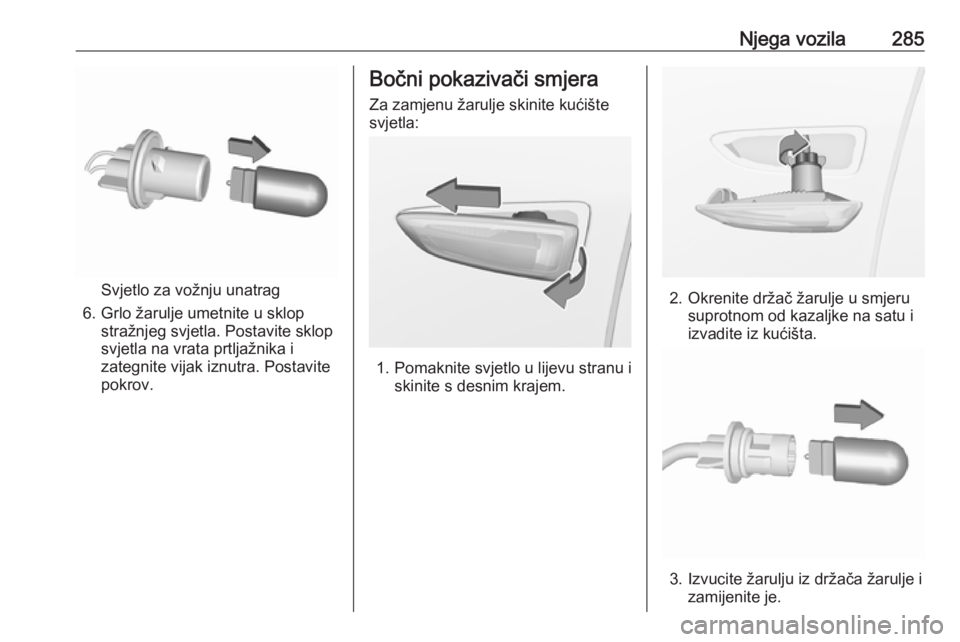

Njega vozila285
Svjetlo za vožnju unatrag
6. Grlo žarulje umetnite u sklop stražnjeg svjetla. Postavite sklop
svjetla na vrata prtljažnika i
zategnite vijak iznutra. Postavite
pokrov.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.

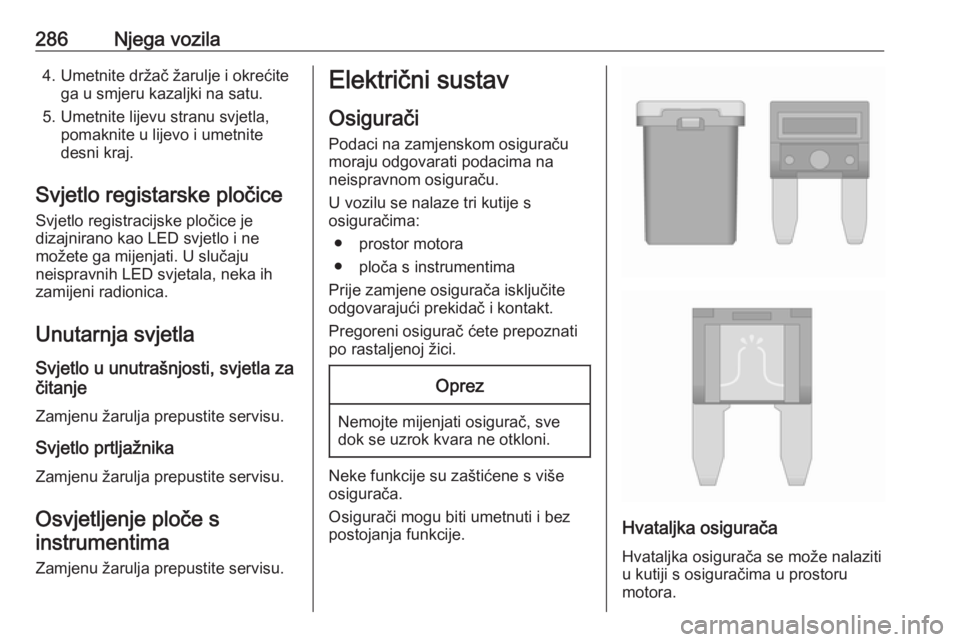

286Njega vozila4. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
Svjetlo registracijske pločice je
dizajnirano kao LED svjetlo i ne
možete ga mijenjati. U slučaju
neispravnih LED svjetala, neka ih
zamijeni radionica.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu žarulja prepustite servisu.
Svjetlo prtljažnika
Zamjenu žarulja prepustite servisu.
Osvjetljenje ploče s instrumentima
Zamjenu žarulja prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● prostor motora
● ploča s instrumentima
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici.Oprez
Nemojte mijenjati osigurač, sve
dok se uzrok kvara ne otkloni.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.

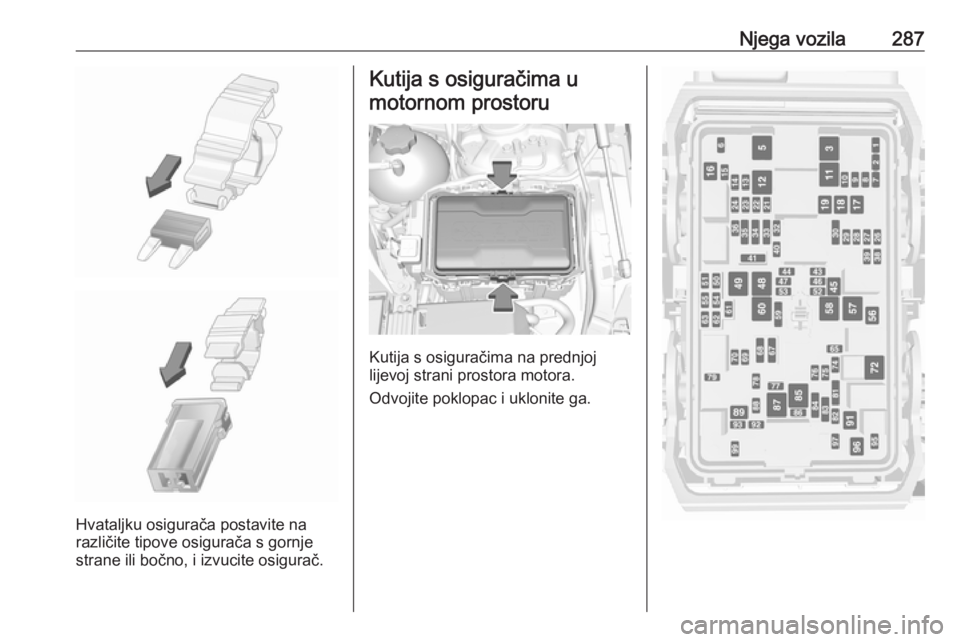

Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila287
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Odvojite poklopac i uklonite ga.

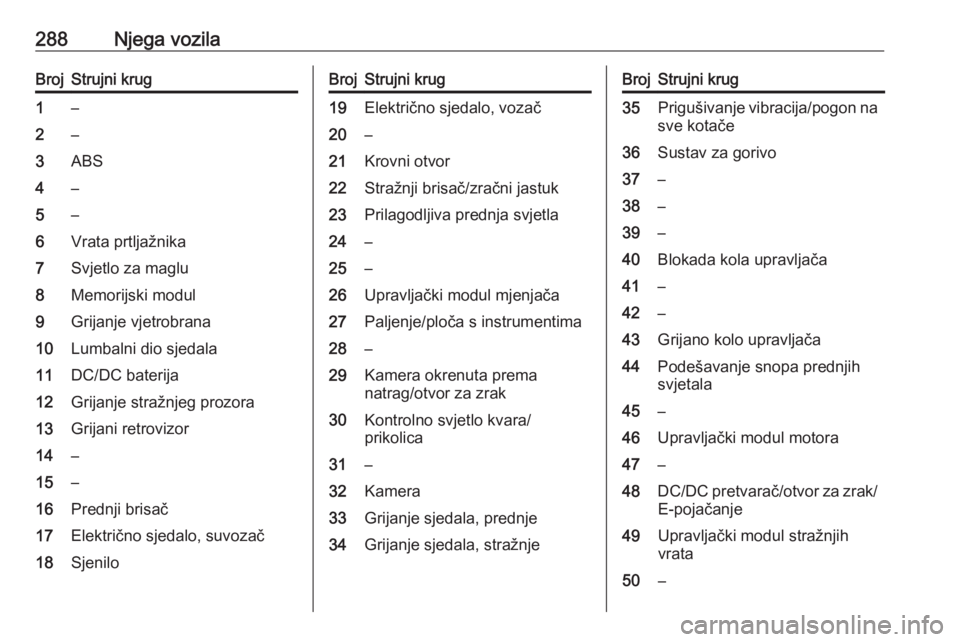

288Njega vozilaBrojStrujni krug1–2–3ABS4–5–6Vrata prtljažnika7Svjetlo za maglu8Memorijski modul9Grijanje vjetrobrana10Lumbalni dio sjedala11DC/DC baterija12Grijanje stražnjeg prozora13Grijani retrovizor14–15–16Prednji brisač17Električno sjedalo, suvozač18SjeniloBrojStrujni krug19Električno sjedalo, vozač20–21Krovni otvor22Stražnji brisač/zračni jastuk23Prilagodljiva prednja svjetla24–25–26Upravljački modul mjenjača27Paljenje/ploča s instrumentima28–29Kamera okrenuta prema
natrag/otvor za zrak30Kontrolno svjetlo kvara/
prikolica31–32Kamera33Grijanje sjedala, prednje34Grijanje sjedala, stražnjeBrojStrujni krug35Prigušivanje vibracija/pogon na
sve kotače36Sustav za gorivo37–38–39–40Blokada kola upravljača41–42–43Grijano kolo upravljača44Podešavanje snopa prednjih
svjetala45–46Upravljački modul motora47–48DC/DC pretvarač/otvor za zrak/ E-pojačanje49Upravljački modul stražnjih
vrata50–
