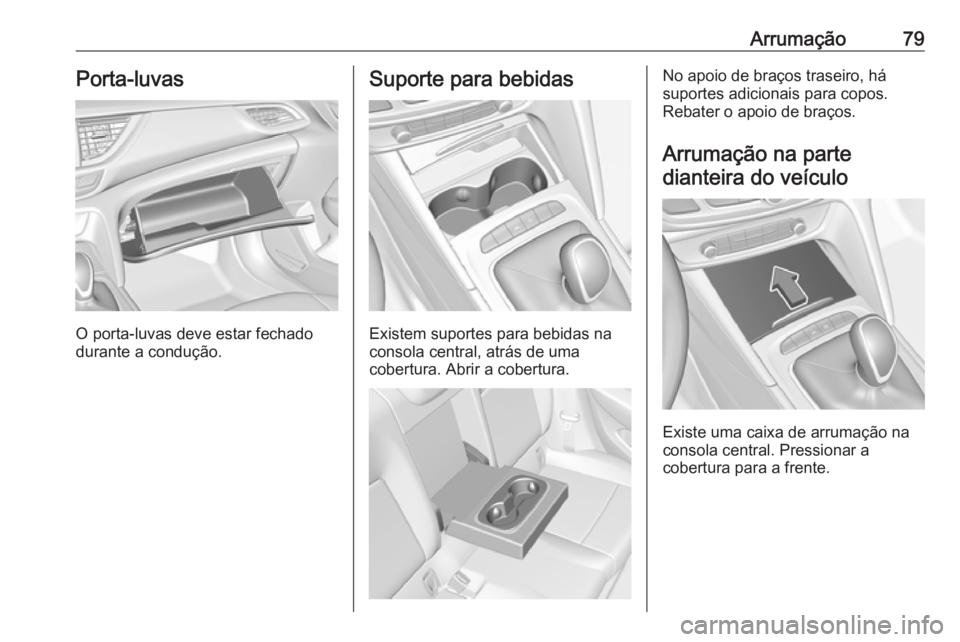

Page 81 of 349

Arrumação79Porta-luvas
O porta-luvas deve estar fechado
durante a condução.
Suporte para bebidas
Existem suportes para bebidas na
consola central, atrás de uma
cobertura. Abrir a cobertura.
No apoio de braços traseiro, há
suportes adicionais para copos.
Rebater o apoio de braços.
Arrumação na parte dianteira do veículo
Existe uma caixa de arrumação na
consola central. Pressionar a
cobertura para a frente.
Page 82 of 349

80ArrumaçãoCompartimento para óculosde sol
Rebater e abrir.
Não utilizar para arrumar objectos
pesados.
Compartimento de
arrumação no apoio de braços
Arrumação por baixo do apoio
para os braços dianteiro
Premir o botão para rebater o apoio
para os braços.
Compartimento de
arrumação na consola central
O recipiente da arrumação também
pode ser utilizado para arrumar
outros artigos.
Consoante a versão, o
compartimento de arrumação está
situado por baixo de uma cobertura.
Pressionar a cobertura atrás para
abrir.
Page 83 of 349

Arrumação81Bagageira
Consoante o equipamento, o encosto
do banco traseiro está dividido em
duas ou três partes. Todas as partes podem ser rebatidas.
Antes de rebater os encostos de
cabeça dos bancos traseiros,
executar o seguinte procedimento, se necessário:
● Retirar a cobertura da bagageira 3 84.
● Manter a patilha premida para empurrar os encostos de cabeça
para abaixo 3 48.
● Remover os encostos de cabeça
traseiros para que os encostos
do banco assentem
completamente sobre os
assentos 3 48.Extensão da bagageira (encosto
do banco traseiro de duas partes)
● Puxar a alavanca de desengate num ou nos dois lados exteriores
e rebater os encostos do banco
sobre os assentos.
● Para levantar, levantar os encostos e levá-los à posição
vertical até ouvir um som de encaixe. Certificar-se de que oscintos de segurança estão
colocados corretamente e
afastados da zona de
rebatimento.
Os encostos estão corretamente
engatados quando a marca
vermelha perto das alavancas de libertação deixam de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
Page 84 of 349

82Arrumação
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto de segurança aproximadamente
20 mm e soltá-lo.
Extensão da bagageira (encosto
do banco traseiro de três partes)
● Dobrar para cima o apoio de braços.● Puxar a laçada e rebater parabaixo o encosto do banco
central.
● Puxar a alavanca de desengate num ou nos dois lados exteriores
e rebater os encostos do banco
sobre os assentos.9 Aviso
Ter cuidado ao rebater o encosto
do banco exterior direito se o
encosto do banco central já
estiver rebatido. Risco de
ferimentos devido à protuberância
de parafusos desde o lado interior
do encosto do banco.
● Em alternativa, rebater os encostos dos bancos a partir da
bagageira: puxar o interruptor na
Page 85 of 349

Arrumação83parede lateral esquerda ou
direita da bagageira para rebater a parte correspondente do
encosto do banco traseiro.9 Aviso
Ter cuidado ao operar os
encostos dos bancos traseiros a
partir da bagageira. O encosto do
banco é rebatido com uma força
considerável. Risco de lesão,
principalmente para crianças.
Certificar-se de que nada está fixo aos bancos traseiros ou colocado
no assento.
● Para levantar, levantar os encostos e levá-los à posiçãovertical até ouvir um som deencaixe. Certificar-se de que oscintos de segurança estão
colocados corretamente e
afastados da zona de
rebatimento.
Os encostos estão corretamente
engatados quando a marca
vermelha nas alavancas de
libertação de ambos os lados
deixam de se ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta
fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o
encosto for levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Page 86 of 349

84ArrumaçãoArrumação traseiraCaixa de arrumação
Na bagageira encontra-se uma caixa de arrumação. Remover a tampa
para aceder à caixa de arrumação.
Cobertura do piso na bagageira
3 86.
Cobertura da bagageira Não colocar quaisquer objectos na
tampa.
Grand Sport
Remoção da cobertura
Desengatar as correias de segurança
da porta da bagageira.
Levantar a cobertura na traseira.
Retirar a tampa.
Colocação da cobertura
Encaixar a tampa nas calhas e
rebater para baixo. Fixar as cintas de retenção à porta traseira.
Sports Tourer, Country Tourer
Fechar a cortina para-sol
Puxar a cortina para-sol utilizando a
pega para trás e para cima até
engatar os elementos de retenção
laterais.
Page 87 of 349

Arrumação85Abrir a cortina para-sol
Puxar o manípulo da cortina para-sol
para trás e para baixo. A tampa é
enrolada automaticamente.
Abertura da cortina para-sol na
posição de carga
Premir o manípulo da cortina para-
-sol.
A parte de trás da cortina para-sol é
guiada para cima automaticamente.
Remover a cortina para-sol
Abrir a cortina para-sol.
Puxar e segurar para cima a alavanca
de abertura no lado direito. Levantar
primeiro a cortina para-sol do lado direito e remover dos elementos deretenção.
Instalar a cortina para-sol
Inserir o lado esquerdo da cortina
para-sol na reentrância e, depois,
puxar a alavanca para cima.
Segurar e inserir o lado direito da
cortina para-sol na reentrância e
encaixar.
Page 88 of 349

86ArrumaçãoCobertura do piso na
bagageira
Grand Sport
A cobertura do piso traseiro pode serremovida. Levantar a cobertura pela
laçada e remover.
Sports Tourer, Country Tourer A cobertura do piso traseiro pode ser rebatida.
Puxar a pega e rebater a parte
traseira da cobertura para a frente.
Montar a cobertura rebatida na
vertical por trás dos encostos dos
bancos traseiros.
Olhais de fixação
Os olhais de fixação destinam-se a
prender objetos para não deslizarem.
Devem ser utilizados para fixar cintas
de fixação ou uma rede de bagagem.
Page 89 of 349

Arrumação87Indicações para ocarregamento do veículo
O sistema de calhas na bagageira éum sistema móvel para impedir queos itens no piso da bagageira
escorreguem.Carros de montagem na calha
Inserir os carros nas calhas no piso
da bagageira. Para isso, utilizar a
reentrância na calha e premir o botão
no carro durante a sua inserção.
Utilização dos olhais de fixação
Premir o botão num carro e deslizá-lo até à posição necessária. Estender
os olhais de fixação para utilizá-los.
Remoção
Recolher os olhais de fixação. Premir
o botão de uma viatura e removê-lo
da calha através da reentrância.
Rede de segurança
A rede de segurança pode ser
instalada atrás dos bancos traseiros.
Se os encostos dos bancos traseiros
forem rebatidos, a rede de segurança pode ser instalada atrás dos bancos
dianteiros.
Não se deve transportar passageiros
atrás da rede de segurança.
Montagem
Atrás dos bancos traseiros
● Inserir a cassete nos elementos de retenção nos lados esquerdo
e direito. Ter em atenção as marcas L (lado esquerdo) e R
(lado direito) da cassete como
uma indicação de instalação.
Rodar a cassete ligeiramente
para a frente até as setas ficarem
frente a frente, para bloquear a
cassete.
Page 90 of 349

88Arrumação
● Puxar a haste de retenção parafora da cassete. Pendurar e
encaixar a haste de retenção
numa abertura de montagem
num dos lados do quadro do tejadilho. Comprimir, pendurar e
encaixar a haste no outro lado.
Retirar a cobertura da bagageira
3 84.
Atrás dos bancos dianteiros
● Pendurar e encaixar a haste de
retenção numa abertura de
montagem num dos lados do
quadro do tejadilho. Comprimir,
pendurar e encaixar a haste no
outro lado. Puxar a haste de
retenção para fora da cassete.
● Prender os ganchos da cassete da rede de segurança aos olhais
de fixação no piso à frente dos
bancos traseiros. Para aceder
aos olhais de fixação, pressionar os ganchos para dentro das
partes perfuradas na cobertura do piso de ambos os lados.
● Esticar ambas as cintas, puxando pela extremidade solta.
● Empurrar os encostos de cabeça
para baixo e rebater os encostos
de cabeça do banco traseiro
3 81.
