Page 261 of 331
Starostlivosť o vozidlo2594. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného čísla
Osvetlenie evidenčného čísla
pozostáva zo svetiel LED a nie je ho
možné vymeniť. V prípade poruchy
svetiel LED ich nechajte vymeniť v
servise.
Osvetlenie interiéru Nasledujúce žiarovky nechajte
vymeniť v servise:
● vnútorné osvetlenie vozidla, svetlá na čítanie
● osvetlenie nákladného priestoru
● osvetlenie prístrojovej doskyElektrická sústava
Poistky
Údaje na náhradnej poistke sa musia zhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● priestor motora
● prístrojový panel
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika.Výstraha
Poistku nevymieňajte, kým sa
neodstráni príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore. Pinzeta má dve
strany, pričom každá z nich je určená na iný typ poistiek.
Page 262 of 331
260Starostlivosť o vozidlo
Uchopte poistku pinzetou na poistky
a poistku vytiahnite.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.
Page 263 of 331

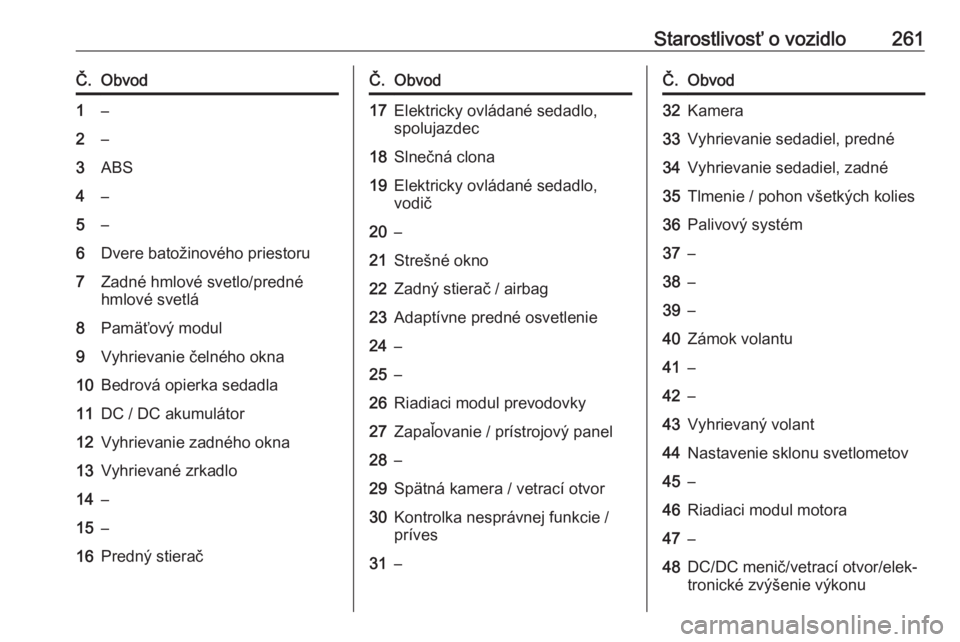

Starostlivosť o vozidlo261Č.Obvod1–2–3ABS4–5–6Dvere batožinového priestoru7Zadné hmlové svetlo/predné
hmlové svetlá8Pamäťový modul9Vyhrievanie čelného okna10Bedrová opierka sedadla11DC / DC akumulátor12Vyhrievanie zadného okna13Vyhrievané zrkadlo14–15–16Predný stieračČ.Obvod17Elektricky ovládané sedadlo,
spolujazdec18Slnečná clona19Elektricky ovládané sedadlo,
vodič20–21Strešné okno22Zadný stierač / airbag23Adaptívne predné osvetlenie24–25–26Riadiaci modul prevodovky27Zapaľovanie / prístrojový panel28–29Spätná kamera / vetrací otvor30Kontrolka nesprávnej funkcie /
príves31–Č.Obvod32Kamera33Vyhrievanie sedadiel, predné34Vyhrievanie sedadiel, zadné35Tlmenie / pohon všetkých kolies36Palivový systém37–38–39–40Zámok volantu41–42–43Vyhrievaný volant44Nastavenie sklonu svetlometov45–46Riadiaci modul motora47–48DC/DC menič/vetrací otvor/elek‐
tronické zvýšenie výkonu
Page 264 of 331

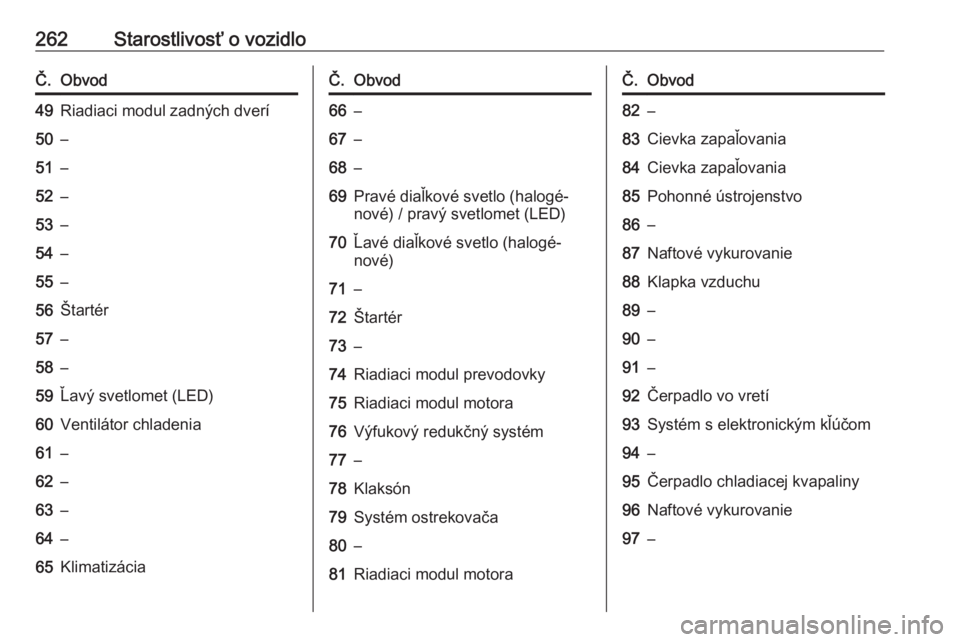

262Starostlivosť o vozidloČ.Obvod49Riadiaci modul zadných dverí50–51–52–53–54–55–56Štartér57–58–59Ľavý svetlomet (LED)60Ventilátor chladenia61–62–63–64–65KlimatizáciaČ.Obvod66–67–68–69Pravé diaľkové svetlo (halogé‐
nové) / pravý svetlomet (LED)70Ľavé diaľkové svetlo (halogé‐
nové)71–72Štartér73–74Riadiaci modul prevodovky75Riadiaci modul motora76Výfukový redukčný systém77–78Klaksón79Systém ostrekovača80–81Riadiaci modul motoraČ.Obvod82–83Cievka zapaľovania84Cievka zapaľovania85Pohonné ústrojenstvo86–87Naftové vykurovanie88Klapka vzduchu89–90–91–92Čerpadlo vo vretí93Systém s elektronickým kľúčom94–95Čerpadlo chladiacej kvapaliny96Naftové vykurovanie97–
Page 265 of 331

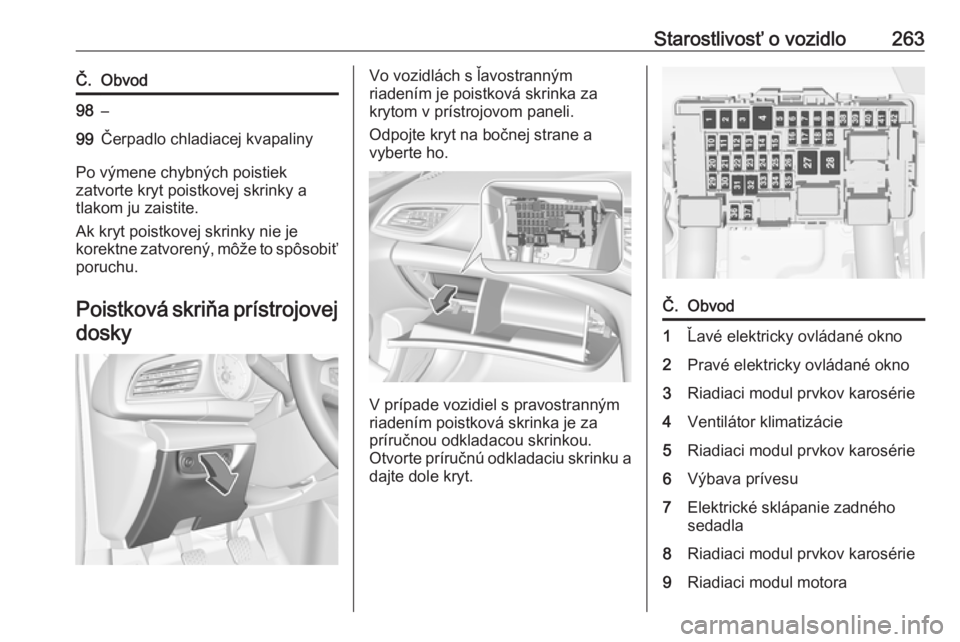

Starostlivosť o vozidlo263Č.Obvod98–99Čerpadlo chladiacej kvapaliny
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
krytom v prístrojovom paneli.
Odpojte kryt na bočnej strane a
vyberte ho.
V prípade vozidiel s pravostranným
riadením poistková skrinka je za
príručnou odkladacou skrinkou.
Otvorte príručnú odkladaciu skrinku a dajte dole kryt.
Č.Obvod1Ľavé elektricky ovládané okno2Pravé elektricky ovládané okno3Riadiaci modul prvkov karosérie4Ventilátor klimatizácie5Riadiaci modul prvkov karosérie6Výbava prívesu7Elektrické sklápanie zadného
sedadla8Riadiaci modul prvkov karosérie9Riadiaci modul motora
Page 266 of 331

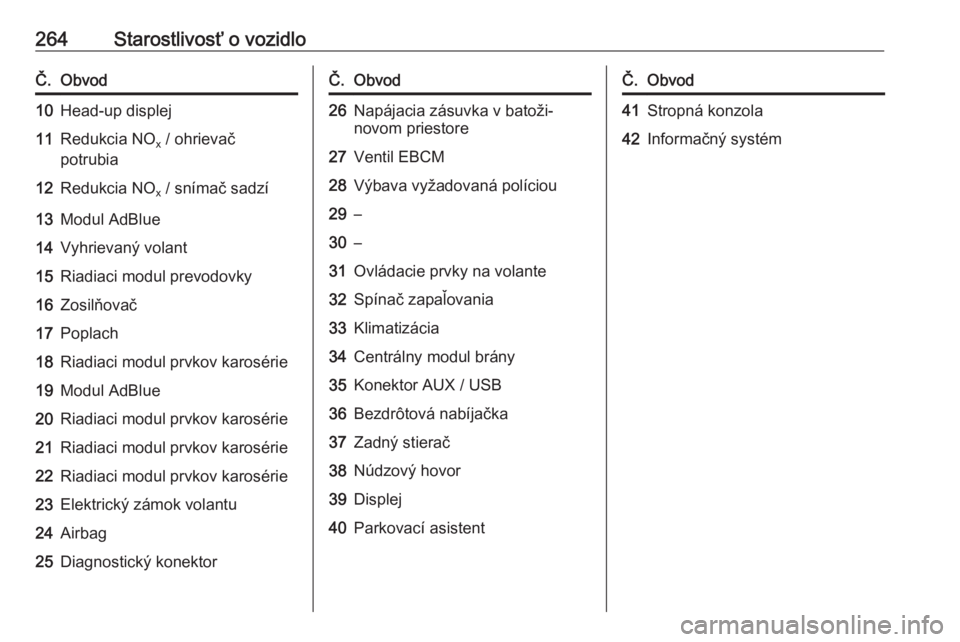

264Starostlivosť o vozidloČ.Obvod10Head-up displej11Redukcia NOx / ohrievač
potrubia12Redukcia NO x / snímač sadzí13Modul AdBlue14Vyhrievaný volant15Riadiaci modul prevodovky16Zosilňovač17Poplach18Riadiaci modul prvkov karosérie19Modul AdBlue20Riadiaci modul prvkov karosérie21Riadiaci modul prvkov karosérie22Riadiaci modul prvkov karosérie23Elektrický zámok volantu24Airbag25Diagnostický konektorČ.Obvod26Napájacia zásuvka v batoži‐
novom priestore27Ventil EBCM28Výbava vyžadovaná políciou29–30–31Ovládacie prvky na volante32Spínač zapaľovania33Klimatizácia34Centrálny modul brány35Konektor AUX / USB36Bezdrôtová nabíjačka37Zadný stierač38Núdzový hovor39Displej40Parkovací asistentČ.Obvod41Stropná konzola42Informačný systém
Page 267 of 331

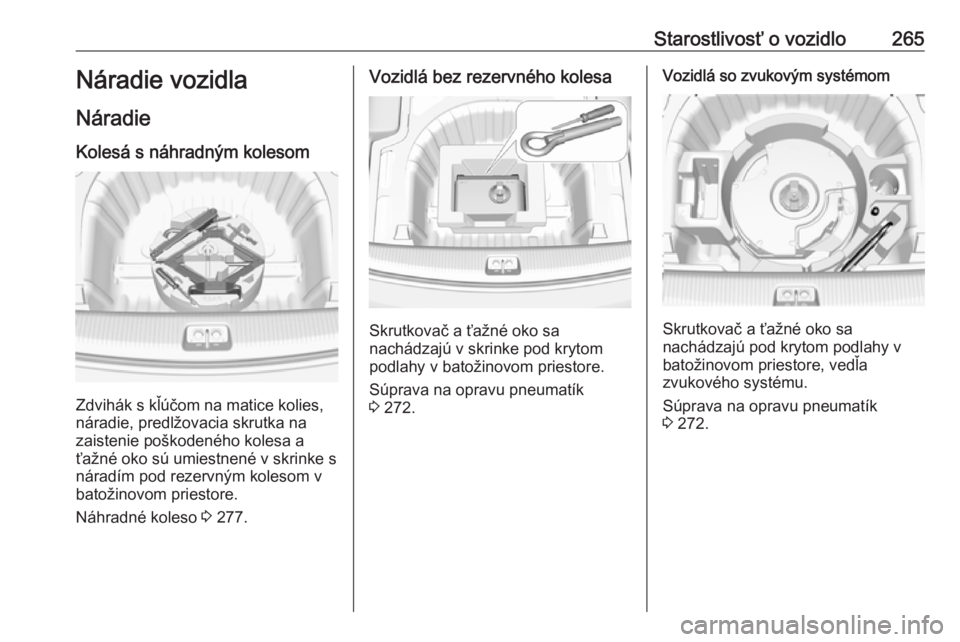

Starostlivosť o vozidlo265Náradie vozidla
Náradie Kolesá s náhradným kolesom
Zdvihák s kľúčom na matice kolies,
náradie, predlžovacia skrutka na
zaistenie poškodeného kolesa a ťažné oko sú umiestnené v skrinke s
náradím pod rezervným kolesom v
batožinovom priestore.
Náhradné koleso 3 277.
Vozidlá bez rezervného kolesa
Skrutkovač a ťažné oko sa
nachádzajú v skrinke pod krytom
podlahy v batožinovom priestore.
Súprava na opravu pneumatík
3 272.
Vozidlá so zvukovým systémom
Skrutkovač a ťažné oko sa
nachádzajú pod krytom podlahy v
batožinovom priestore, vedľa
zvukového systému.
Súprava na opravu pneumatík
3 272.
Page 268 of 331

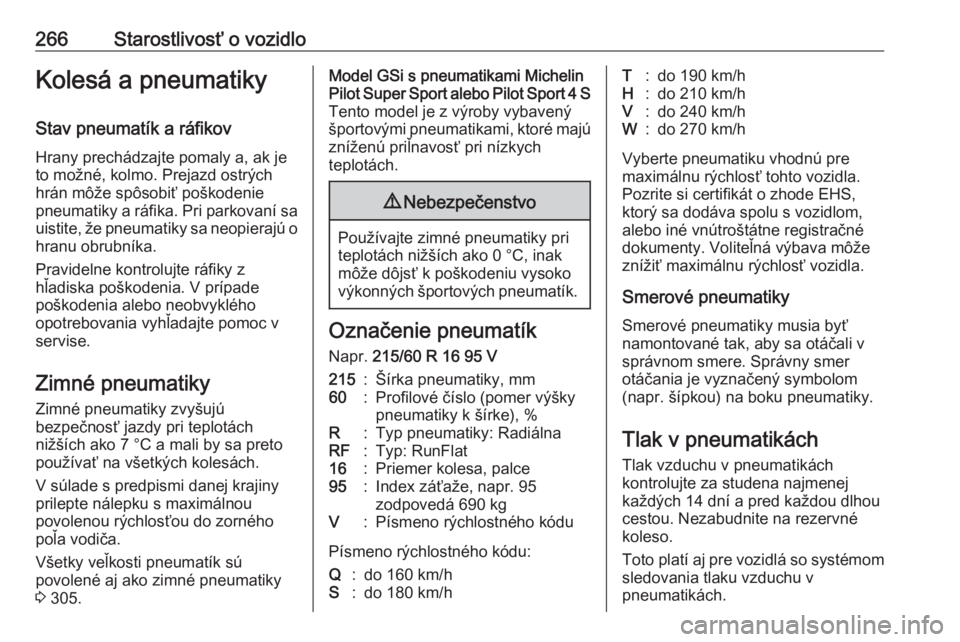

266Starostlivosť o vozidloKolesá a pneumatiky
Stav pneumatík a ráfikov
Hrany prechádzajte pomaly a, ak je
to možné, kolmo. Prejazd ostrých
hrán môže spôsobiť poškodenie
pneumatiky a ráfika. Pri parkovaní sa
uistite, že pneumatiky sa neopierajú o
hranu obrubníka.
Pravidelne kontrolujte ráfiky z
hľadiska poškodenia. V prípade
poškodenia alebo neobvyklého
opotrebovania vyhľadajte pomoc v
servise.
Zimné pneumatiky
Zimné pneumatiky zvyšujú
bezpečnosť jazdy pri teplotách
nižších ako 7 °C a mali by sa preto
používať na všetkých kolesách.
V súlade s predpismi danej krajiny
prilepte nálepku s maximálnou
povolenou rýchlosťou do zorného
poľa vodiča.
Všetky veľkosti pneumatík sú
povolené aj ako zimné pneumatiky
3 305.Model GSi s pneumatikami Michelin
Pilot Super Sport alebo Pilot Sport 4 S Tento model je z výroby vybavený
športovými pneumatikami, ktoré majú
zníženú priľnavosť pri nízkych
teplotách.9 Nebezpečenstvo
Používajte zimné pneumatiky pri
teplotách nižších ako 0 °C, inak
môže dôjsť k poškodeniu vysoko
výkonných športových pneumatík.
Označenie pneumatík
Napr. 215/60 R 16 95 V
215:Šírka pneumatiky, mm60:Profilové číslo (pomer výšky
pneumatiky k šírke), %R:Typ pneumatiky: RadiálnaRF:Typ: RunFlat16:Priemer kolesa, palce95:Index záťaže, napr. 95
zodpovedá 690 kgV:Písmeno rýchlostného kódu
Písmeno rýchlostného kódu:
Q:do 160 km/hS:do 180 km/hT:do 190 km/hH:do 210 km/hV:do 240 km/hW:do 270 km/h
Vyberte pneumatiku vhodnú pre
maximálnu rýchlosť tohto vozidla. Pozrite si certifikát o zhode EHS,
ktorý sa dodáva spolu s vozidlom,
alebo iné vnútroštátne registračné
dokumenty. Voliteľná výbava môže
znížiť maximálnu rýchlosť vozidla.
Smerové pneumatiky Smerové pneumatiky musia byť
namontované tak, aby sa otáčali v
správnom smere. Správny smer
otáčania je vyznačený symbolom
(napr. šípkou) na boku pneumatiky.
Tlak v pneumatikách Tlak vzduchu v pneumatikách
kontrolujte za studena najmenej
každých 14 dní a pred každou dlhou
cestou. Nezabudnite na rezervné
koleso.
Toto platí aj pre vozidlá so systémom sledovania tlaku vzduchu v
pneumatikách.
Page 269 of 331

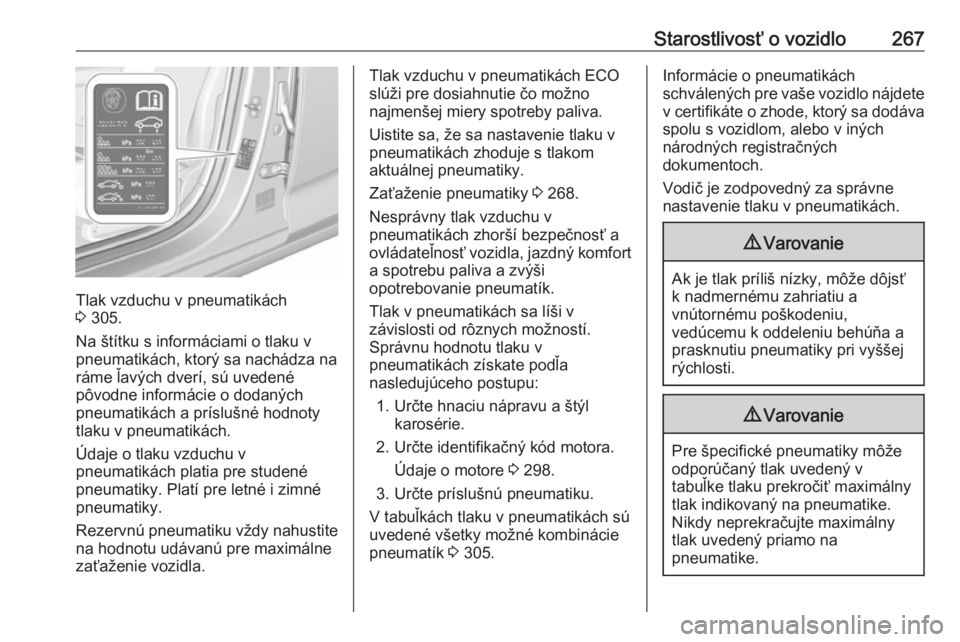

Starostlivosť o vozidlo267
Tlak vzduchu v pneumatikách
3 305.
Na štítku s informáciami o tlaku v
pneumatikách, ktorý sa nachádza na ráme ľavých dverí, sú uvedené
pôvodne informácie o dodaných
pneumatikách a príslušné hodnoty tlaku v pneumatikách.
Údaje o tlaku vzduchu v
pneumatikách platia pre studené
pneumatiky. Platí pre letné i zimné
pneumatiky.
Rezervnú pneumatiku vždy nahustite
na hodnotu udávanú pre maximálne
zaťaženie vozidla.
Tlak vzduchu v pneumatikách ECO
slúži pre dosiahnutie čo možno
najmenšej miery spotreby paliva.
Uistite sa, že sa nastavenie tlaku v
pneumatikách zhoduje s tlakom
aktuálnej pneumatiky.
Zaťaženie pneumatiky 3 268.
Nesprávny tlak vzduchu v
pneumatikách zhorší bezpečnosť a
ovládateľnosť vozidla, jazdný komfort a spotrebu paliva a zvýši
opotrebovanie pneumatík.
Tlak v pneumatikách sa líši v
závislosti od rôznych možností.
Správnu hodnotu tlaku v
pneumatikách získate podľa
nasledujúceho postupu:
1. Určte hnaciu nápravu a štýl karosérie.
2. Určte identifikačný kód motora. Údaje o motore 3 298.
3. Určte príslušnú pneumatiku.
V tabuľkách tlaku v pneumatikách sú
uvedené všetky možné kombinácie
pneumatík 3 305.Informácie o pneumatikách
schválených pre vaše vozidlo nájdete
v certifikáte o zhode, ktorý sa dodáva spolu s vozidlom, alebo v iných
národných registračných
dokumentoch.
Vodič je zodpovedný za správne
nastavenie tlaku v pneumatikách.9 Varovanie
Ak je tlak príliš nízky, môže dôjsť
k nadmernému zahriatiu a
vnútornému poškodeniu,
vedúcemu k oddeleniu behúňa a
prasknutiu pneumatiky pri vyššej
rýchlosti.
9 Varovanie
Pre špecifické pneumatiky môže
odporúčaný tlak uvedený v
tabuľke tlaku prekročiť maximálny
tlak indikovaný na pneumatike.
Nikdy neprekračujte maximálny
tlak uvedený priamo na
pneumatike.
Page 270 of 331

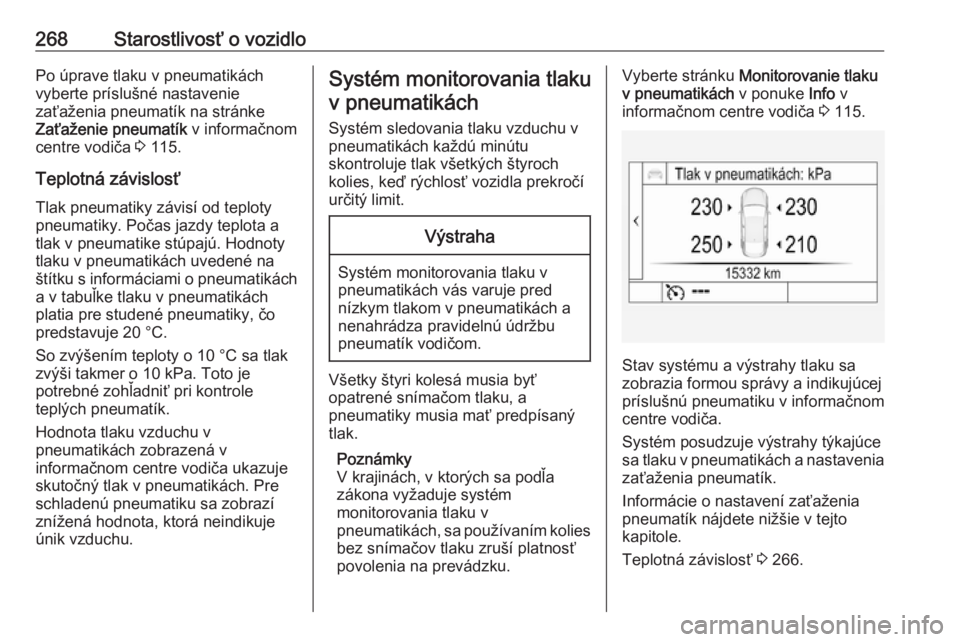

268Starostlivosť o vozidloPo úprave tlaku v pneumatikách
vyberte príslušné nastavenie
zaťaženia pneumatík na stránke
Zaťaženie pneumatík v informačnom
centre vodiča 3 115.
Teplotná závislosť
Tlak pneumatiky závisí od teploty
pneumatiky. Počas jazdy teplota a
tlak v pneumatike stúpajú. Hodnoty
tlaku v pneumatikách uvedené na
štítku s informáciami o pneumatikách
a v tabuľke tlaku v pneumatikách
platia pre studené pneumatiky, čo
predstavuje 20 °C.
So zvýšením teploty o 10 °C sa tlak
zvýši takmer o 10 kPa. Toto je
potrebné zohľadniť pri kontrole
teplých pneumatík.
Hodnota tlaku vzduchu v
pneumatikách zobrazená v
informačnom centre vodiča ukazuje
skutočný tlak v pneumatikách. Pre
schladenú pneumatiku sa zobrazí
znížená hodnota, ktorá neindikuje
únik vzduchu.Systém monitorovania tlaku
v pneumatikách
Systém sledovania tlaku vzduchu v
pneumatikách každú minútu
skontroluje tlak všetkých štyroch kolies, keď rýchlosť vozidla prekročí
určitý limit.Výstraha
Systém monitorovania tlaku v
pneumatikách vás varuje pred
nízkym tlakom v pneumatikách a
nenahrádza pravidelnú údržbu
pneumatík vodičom.
Všetky štyri kolesá musia byť
opatrené snímačom tlaku, a
pneumatiky musia mať predpísaný
tlak.
Poznámky
V krajinách, v ktorých sa podľa
zákona vyžaduje systém
monitorovania tlaku v
pneumatikách, sa používaním kolies bez snímačov tlaku zruší platnosť
povolenia na prevádzku.
Vyberte stránku Monitorovanie tlaku
v pneumatikách v ponuke Info v
informačnom centre vodiča 3 115.
Stav systému a výstrahy tlaku sa
zobrazia formou správy a indikujúcej
príslušnú pneumatiku v informačnom
centre vodiča.
Systém posudzuje výstrahy týkajúce
sa tlaku v pneumatikách a nastavenia zaťaženia pneumatík.
Informácie o nastavení zaťaženia
pneumatík nájdete nižšie v tejto
kapitole.
Teplotná závislosť 3 266.
