OPEL KARL 2015.75 Instruksjonsbok

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
10 Kort og viktig
1. Elektriske vinduer på sideElektriske vinduer 026.
Sentrallåssystem på side
Sentrallås 020.
2. Sidespeil på side Konvekst
buede speil 025.
3. Automatisk hastighetskontroll, Hastighetsbegrenser på side
Førerassistansesystemer
0143.
Oppvarmet ratt på side
Oppvarmet ratt 057.
4. Blinklys, lyshorn, nærlys og fjernlys på side Blinklys082.
Utvendige lys på side Utven-
dige lys 086.
Parklys på side Parklys084.
5. Sideventilasjonsdyser på side Faste ventilasjonsdyser 0128.
6. Instrumenter på side Rattjuste-
ring 057.
7. Førerinformasjonssenter på side Førerinformasjonssenter
(DIC) 070.
8. Ratthendler på side Ratthendler 057. 9. Frontrutevisker, frontrutespyler,
bakre visker, bakre spyler på
side Frontrutevisker/
-spyler 058.
10. Midtventilasjonsdyser på side Justerbare ventilasjons-
dyser 0128.
11. Varselblinklys på side Varsel-
blinklys 082.
12. Infodisplay på side Oversikt 089.
13. Infotainmentsystem på side Betjening 095.
14. Hanskerom på side Hanskerom 049.
15. Klimakontrollsystem på side Elektronisk klimakontroll 0124.
16. Girvelger, manuelt gir på side Manuelt gir 0136.
17. Håndbrems på side Håndbrems 0138.
18. Tenningsbryter med rattlås på sideTenningsbryterposi-
sjoner 0131.
19. Horn på side Horn058. Førerkollisjonspute på side
Kollisjonsputesystem
036.
20. Rattjustering på side Rattjuste-
ring 057.
21. Panser utløserspak på side Panser 0152.
22. Sikringsboks på side Sikringer 0163.
23. Antispinnsystem på side Antispinnsystem (TCS) 0139.
Automatisk start/stopp av
motor på side Start/stopp-sy-
stem 0133.
Bymodus på side Elektronisk
stabilitetskontroll (ESC) 0140.
Filskiftvarsling på side Filskift-
varsling (LDW) 0146.
24. Lysbryter, Lyshøydejustering,
Tåkelys foran,
Tåkebaklys,
Instrumentbelysning på side
Betjeningselementer for utven-
dige lys 081.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Kort og viktig 11

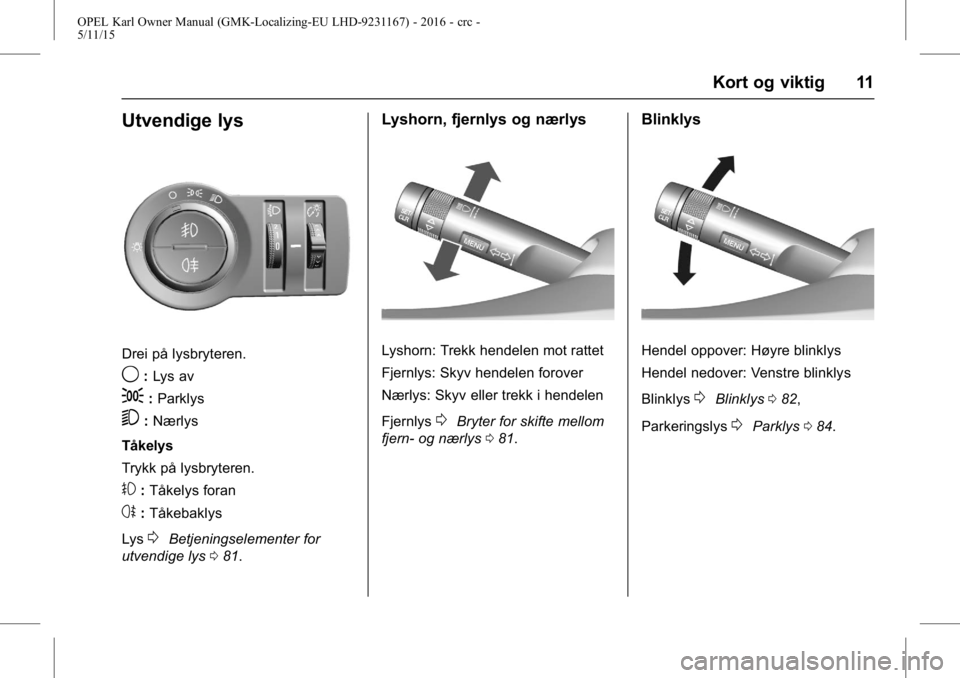

Utvendige lys
Drei på lysbryteren.
9:Lys av
;:Parklys
5:Nærlys
Tåkelys
Trykk på lysbryteren.
#: Tåkelys foran
s:Tåkebaklys
Lys
0Betjeningselementer for
utvendige lys 081.
Lyshorn, fjernlys og nærlys
Lyshorn: Trekk hendelen mot rattet
Fjernlys: Skyv hendelen forover
Nærlys: Skyv eller trekk i hendelen
Fjernlys
0Bryter for skifte mellom
fjern- og nærlys 081.
Blinklys
Hendel oppover: Høyre blinklys
Hendel nedover: Venstre blinklys
Blinklys
0Blinklys 082,
Parkeringslys
0Parklys 084.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15

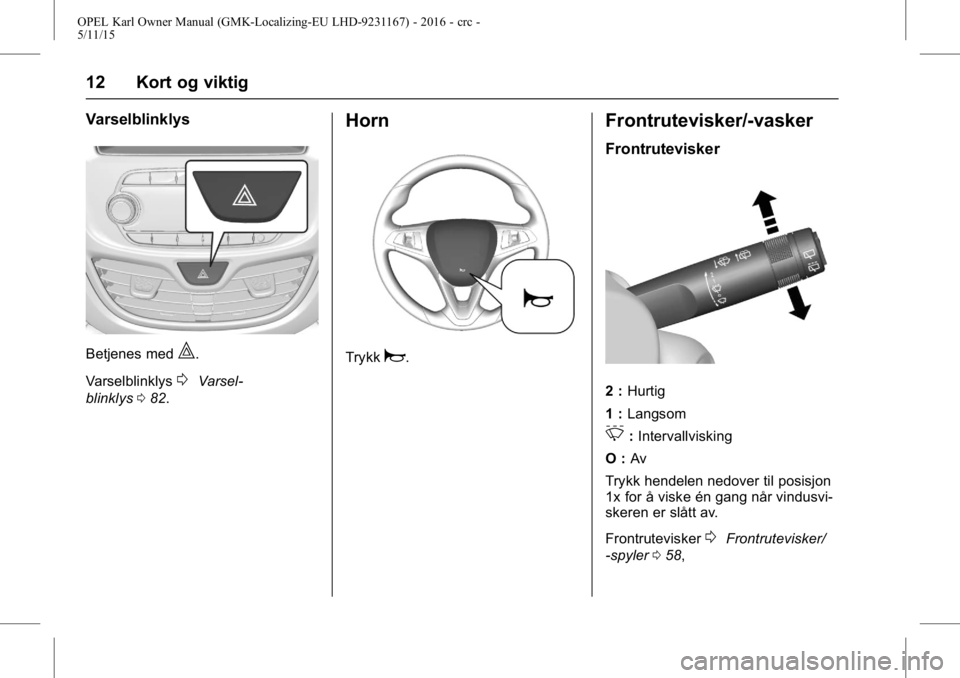

12 Kort og viktig
Varselblinklys
Betjenes med|.
Varselblinklys
0Varsel-
blinklys 082.
Horn
Trykka.
Frontrutevisker/-vasker
Frontrutevisker
2 : Hurtig
1 : Langsom
3:Intervallvisking
O : Av
Trykk hendelen nedover til posisjon
1x for å viske én gang når vindusvi-
skeren er slått av.
Frontrutevisker
0Frontrutevisker/
-spyler 058,

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Kort og viktig 13

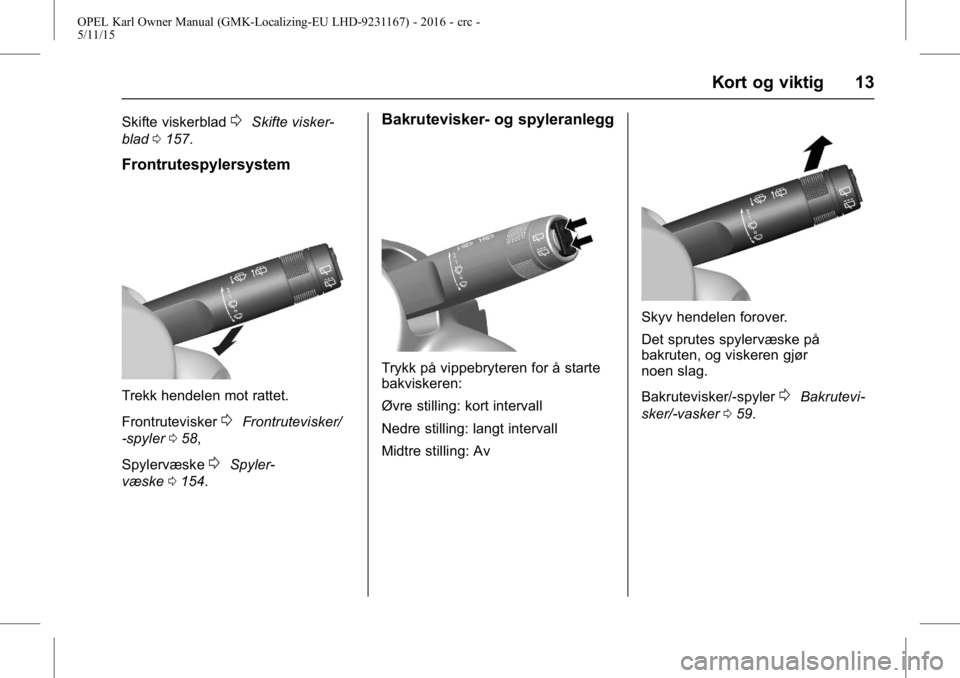

Skifte viskerblad0Skifte visker-
blad 0157.
Frontrutespylersystem
Trekk hendelen mot rattet.
Frontrutevisker
0Frontrutevisker/
-spyler 058,
Spylervæske
0Spyler-
væske 0154.
Bakrutevisker- og spyleranlegg
Trykk på vippebryteren for å starte
bakviskeren:
Øvre stilling: kort intervall
Nedre stilling: langt intervall
Midtre stilling: Av
Skyv hendelen forover.
Det sprutes spylervæske på
bakruten, og viskeren gjør
noen slag.
Bakrutevisker/-spyler
0Bakrutevi-
sker/-vasker 059.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
14 Kort og viktig

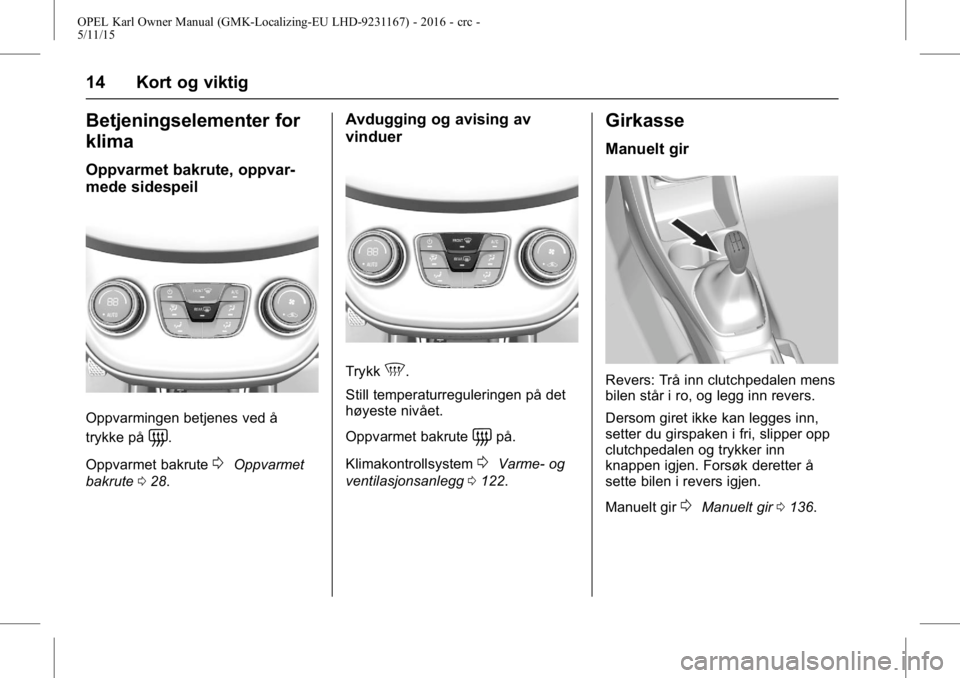

Betjeningselementer for
klima
Oppvarmet bakrute, oppvar-
mede sidespeil
Oppvarmingen betjenes ved å
trykke på
=.
Oppvarmet bakrute
0Oppvarmet
bakrute 028.
Avdugging og avising av
vinduer
Trykk5.
Still temperaturreguleringen på det
høyeste nivået.
Oppvarmet bakrute
=på.
Klimakontrollsystem
0Varme- og
ventilasjonsanlegg 0122.
Girkasse
Manuelt gir
Revers: Trå inn clutchpedalen mens
bilen står i ro, og legg inn revers.
Dersom giret ikke kan legges inn,
setter du girspaken i fri, slipper opp
clutchpedalen og trykker inn
knappen igjen. Forsøk deretter å
sette bilen i revers igjen.
Manuelt gir
0Manuelt gir 0136.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Kort og viktig 15
Starte motoren
Kontroller før igangkjøring
.Dekktrykk og -tilstand0
Dekktrykk 0169.
. Motoroljenivå og væskenivåer
0
Motorolje 0153.
. Alle ruter, speil, utvendig belys-
ning og skilt må være fri for
smuss, snø og is og fungere
som de skal.
. Riktig innstilling av speil, seter
og sikkerhetsbelter
0Konvekst
buede speil 025, Setestilling
0 31, Tre-punkts sikkerhets-
belte 035.
. Bremsefunksjonen i liten fart,
særlig hvis bremsene er våte.
Starte motoren
.Vri nøkkelen til posisjon 1.
. Beveg litt på rattet for å frigjøre
rattlåsen
. Trå in clutch og bremse.
. Automatgir skal stå i P eller N.
. Ikke trå på gasspedalen.
. Vri nøkkelen til posisjon 3 og
slipp Starte motoren.
0Starte
motoren 0132.
Stopp/start-system
Hvis bilen har lav hastighet eller står
i ro og bestemte betingelser er til
stede, kan du aktivere automatisk
stopp på denne måten:
.
trå inn clutchpedalen
. Still hendelen til nøytral stilling
. Slipp clutchpedalen
Automatisk stans vises av nålen på
AUTOSTOP i turtelleren.
Du starter motoren på nytt ved å trå
inn clutchpedalen igjen.
Stopp/start-system
0Start/stopp-
system 0133.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
16 Kort og viktig
Parkering
{Advarsel
.Bilen må ikke parkeres på
lett antennelig underlag.
Den høye temperaturen på
eksosanlegget kan antenne
underlaget.
. Sett alltid på håndbremsen.
Trekk i bryteren
Yi ca.
ett sekund.
. Slå av motoren.
. flatt underlag eller oppover-
bakke, legg inn første gir
eller sett girspaken i
stillingen P før tenningsnøk-
kelen tas ut. I oppover-
bakker dreier du dessuten
forhjulene bort fra fortau-
skanten.
Når bilen står i en nedover-
bakke, legger du inn
reversgir eller setter
girspaken i stillingen P før
(fortsatt)
Advarsel (fortsatt)
du tar ut tenningsnøkkelen.
Drei dessuten forhjulene inn
mot fortauskanten.
. Ta ut tenningsnøkkelen.
Drei på rattet til det merkes
at rattlåsen går i inngrep.
I biler med automatgir kan
nøkkelen bare tas ut når
girspaken står i stillingen P.
. Lukk vinduene.
. Lås bilen med
Qpå fjernkon-
trollen.
. Aktiver tyverialarmen
0Tyveri-
alarm 023.
. Motorkjølevifta kan gå også etter
at motoren er stoppet
0
Gjenvinning når bilen
vrakes 0151. .
Etter å ha kjørt med høye motor-
turtall eller med stor belastning
av motoren, kjøres motoren en
liten stund med lav belastning
eller i nøytral i omtrent
30 sekunder før den slås av, for
å beskytte turboladeren.
Nøkler og låsing
0Nøkler 017,
Parkere bilen over lengre tid
0
Lagring av bilen 0151.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Nøkler, dører og vinduer 17
Nøkler, dører og
vinduer
Nøkler og låser
Nøkler . . . . . . . . . . . . . . . . . . . . . . . . . 17
Bilpass . . . . . . . . . . . . . . . . . . . . . . . . 18
Fjernkontroll . . . . . . . . . . . . . . . . . . . 18
Lagrede innstillinger . . . . . . . . . . . 19
Sentrallås . . . . . . . . . . . . . . . . . . . . . . 20
Sikkerhetslåser . . . . . . . . . . . . . . . . 22
Dører
Bagasjerom . . . . . . . . . . . . . . . . . . . . 22
Sikring av bilen
Tyverialarm . . . . . . . . . . . . . . . . . . . . 23
Startsperre . . . . . . . . . . . . . . . . . . . . . 24
Sidespeil
Konvekse speil . . . . . . . . . . . . . . . . 25
Elektriske speil . . . . . . . . . . . . . . . . 25
Innfellbare speil . . . . . . . . . . . . . . . . 25
Oppvarmede speil . . . . . . . . . . . . . 25
Innvendige speil
Manuelt sladrespeil . . . . . . . . . . . . 26
Vinduer
Manuelle vinduer . . . . . . . . . . . . . . 26
Elektriske vindusheiser . . . . . . . . 26
Oppvarmet bakrute . . . . . . . . . . . . 28
Solskjermer . . . . . . . . . . . . . . . . . . . . 28
Tak
Soltak . . . . . . . . . . . . . . . . . . . . . . . . . 28
Nøkler og låser
Nøkler
Reservenøkler
Nøkkelnummeret er oppført på en
avtagbar etikett.
Nøkkelnummeret må oppgis ved
bestilling av reservenøkler, ettersom
nøkkelen inngår i startsperresy-
stemet.
Låser
0Utvendig pleie0185.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
18 Nøkler, dører og vinduer
Nøkkel med nøkkeldel som kanfelles inn
Trykk på knappen for å felle ut
nøkkelen.
Trykk først på knappen når du skal
felle inn nøkkelen.
Bilpass
Bilpasset inneholder sikkerhetsrele-
vante bildata og bør oppbevares på
en sikker måte.
Dataene i bilpasset trengs ved
utførelse av bestemte arbeider i et
verksted.
Fjernkontroll
Brukes til betjening av:
. sentrallås
. tyverialarm
Den radiostyrte fjernkontrollen har
en rekkevidde på ca. 20 meter.
Rekkevidden kan reduseres av
eksterne faktorer.
Varselblinklysene bekrefter at den
radiostyrte fjernkontrollen betjenes.
Den må håndteres forsiktig. Unngå
fuktighet, høye temperaturer og
unødig betjening.
Feil
Hvis det ikke er mulig å betjene
sentrallåsen med den radiostyrte
fjernkontrollen, kan det skyldes at:
. Rekkevidden er overskredet,
. For lav batterispenning,
. Hyppig, gjentatt betjening av
fjernkontrollen utenfor rekke-
vidden, slik at den må synkroni-
seres på nytt,
. Overbelastning av sentrallåsen
som følge av hyppig betjening,
strømtilførselen brytes en kort
stund,
. Støy på grunn av radiobølger fra
kilder med høyere effekt.
Låse opp
0Sentrallås 020.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Nøkler, dører og vinduer 19
Skifte batteri i den radiostyrte
fjernkontrollen
Skift batteriet når rekkevidden
reduseres.
Batterier skal ikke kastes i hushold-
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Nøkkel med nøkkeldel som
kan felles inn
Vipp ut nøkkeldelen og åpne
enheten. Skift batteriet (batteritype
CR 2032). Pass på plasseringen.
Lukk enheten og synkroniser.
Nøkkel med fast nøkkeldel
Få batteriet skiftet på et verksted.
Synkronisere den radiostyrte
fjernkontrollen
Lås opp førerdøren med nøkkelen i
låsen etter at du har skiftet batteri.
Fjernkontrollen synkroniseres når
tenningen er slått på.
Lagrede innstillinger
Når nøkkelen tas ut av tenningsbry-
teren, husker nøkkelen automatisk
disse innstillingene:
.Lys
. infotainmentsystem
. sentrallås
. komfortinnstillinger
De lagrede innstillingene brukes
automatisk neste gang den lagrede
nøkkelen settes inn i tenningsbry-
teren og stilles på posisjon 1
0
Tenningsposisjoner 0131.
Det er en forutsetning at førerens
personlige tilpasning er aktivert i de
personlige innstillingene i det
grafiske informasjonsdisplayet.
Dette må stilles inn for hver nøkkel
som brukes.
I biler som er utstyrt med Farge-in-
fo-display, er personlige innstillinger
aktivert permanent.
Personlig tilpasning av bilen
0
Individuelle innstillinger 079.
