OPEL KARL 2015.75 Instruktionsbog (in Danish)
Manufacturer: OPEL, Model Year: 2015.75, Model line: KARL, Model: OPEL KARL 2015.75Pages: 209, PDF Size: 5.11 MB
Page 11 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
10 Kort og godt
1. El-ruder på sideEl-ruder025.
Centrallås på side Central-
lås 019.
2. Sidespejle på side Konvekse
spejle 024.
3. Cruise control, hastighedsbe- grænser på side Førerhjælpe-
systemer 0142.
Opvarmet rat på side Opvarmet
rat 056.
4. Blinklys og vognbaneskifte-lys, overhalingsblink, nærlys og
fjernlys på side Blinklys og
vognbaneskifte-lys 080.
Follow-me-home-lys på side
Follow-me-home-lys 084.
Parkeringslys på side Parke-
ringslys 082.
5. Sideventilationsspjæld på side Faste ventilationsspjæld 0127.
6. Instrumenter på side Indstilling
af rat 056.
7. Førerinformationscenter på si- deFørerinformationscen-
ter 069. 8. Knapper på rattet på side
Knapper på rattet 056.
9. Forrudevisker, forrudesprinkler, bagrudevisker, bagrudesprink-
ler på side Forrudevisker/
-sprinkler 057.
10. Midterventilationsspjæld på si- deJusterbare ventilations-
spjæld 0127.
11. Havariblink på side Havari-
blink 080.
12. Infodisplay på side Over-
sigt 087.
13. Infotainment-system på side Betjening 093.
14. Handskerum på side Handske-
rum 049.
15. Klimastyring på side Elektro-
nisk klimastyring 0123.
16. Gearvælger, manuel gearkasse på side Manuel gear-
kasse 0135.
17. Parkeringsbremse på side Par-
keringsbremse 0137. 18. Tændingslås med ratlås på si-
deTændingslåsens stillin-
ger 0130.
19. Horn på side Horn057.
Førerairbag på side Air-
bags 035.
20. Indstilling af rat på side Indstil-
ling af rat 056.
21. Udløsergreb for motorhjelm på sideMotorhjelm 0152.
22. Sikringsboks på side Sikrin-
ger 0164.
23. Traction control system på side Traktionskontrolsystem
(TCS) 0138.
Start/stop-system på side Stop/
start-system 0132.
City-funktion på side Elektro-
nisk stabilitetskontrol
(ESC) 0139.
Vognbaneskiftadvarsel på side
Vognbaneskiftadvarsel 0145.
Page 12 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Kort og godt 11
24. Lyskontakt,Lyslængderegulering,
Tågeforlygter,
Tågebaglygte,
Instrumentbelysning på side
Lyskontakt 079.
Udvendig belysning
Lyskontakten har følgende posi-
tioner.
9:Lygter slukket
;:Parkeringslys
5:Nærlys Tågeforlygter
Tryk på lyskontakten.
#:
Tågeforlygte
s:Tågebaglygte
Lygter
0Lyskontakt 079.
Overhalingsblink, fjernlys og
nærlys
Overhalingsblink: Træk armen mod
rattet
Fjernlys: Tryk armen fremad
Nærlys: Tryk eller træk i armen
Fjernlys
0Fjernlys/Nærlys 079.
Blinklys og vognbaneskift-
signal
Arm opad: Højre blinklys
Arm nedad: Venstre blinklys
Blinklys og vognbaneskifte-lys
0
Blinklys og vognbaneskifte-lys 080,
Parkeringslys
0Parkerings-
lys 082.
Page 13 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
12 Kort og godt

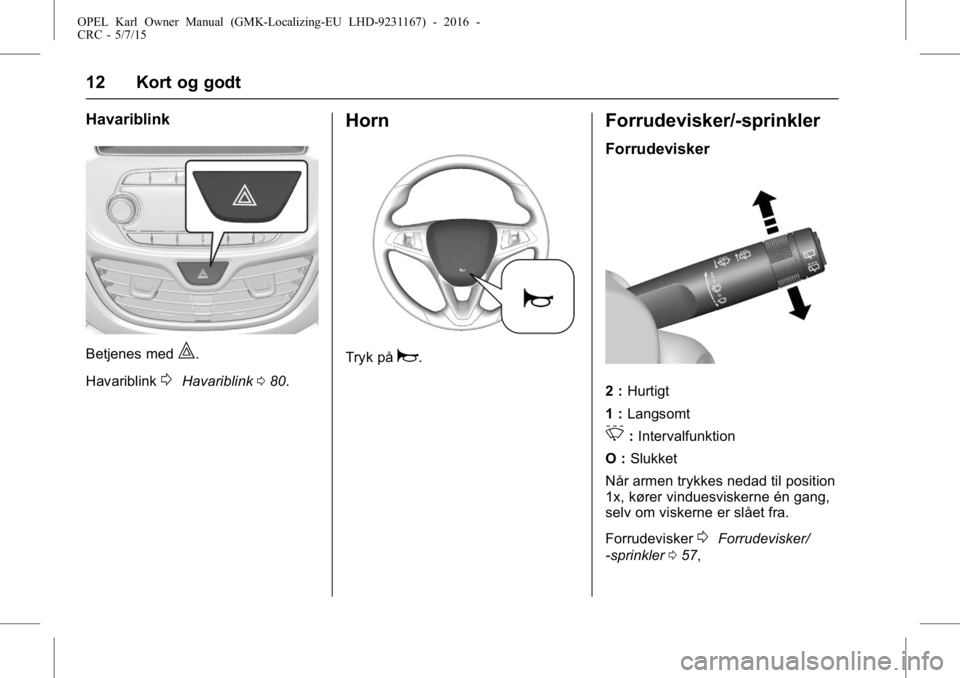

Havariblink
Betjenes med|.
Havariblink
0Havariblink 080.
Horn
Tryk påa.
Forrudevisker/-sprinkler
Forrudevisker
2 : Hurtigt
1 : Langsomt
3:Intervalfunktion
O : Slukket
Når armen trykkes nedad til position
1x, kører vinduesviskerne én gang,
selv om viskerne er slået fra.
Forrudevisker
0Forrudevisker/
-sprinkler 057,
Page 14 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Kort og godt 13
Udskiftning af viskerblade0Ud-
skiftning af viskerblade 0157.
Forrudesprinkler
Træk armen mod rattet.
Forrudevisker
0Forrudevisker/
-sprinkler 057,
Sprinklervæske
0Sprinklervæ-
ske 0155.
Bagrudevisker og bagrude-
vasker
Bagrudeviskeren aktiveres med vip-
pekontakten
Øverste stilling: Kort interval
Nederste stilling: Langt interval
Midterstilling: Slukket
Tryk armen fremad.
Bagrudesprinkleren aktiveres, og vi-
skeren bevæger sig et par gange.
Bagrudevisker/-sprinkler
0Bagru-
devisker/-sprinkler 058.
Page 15 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
14 Kort og godt

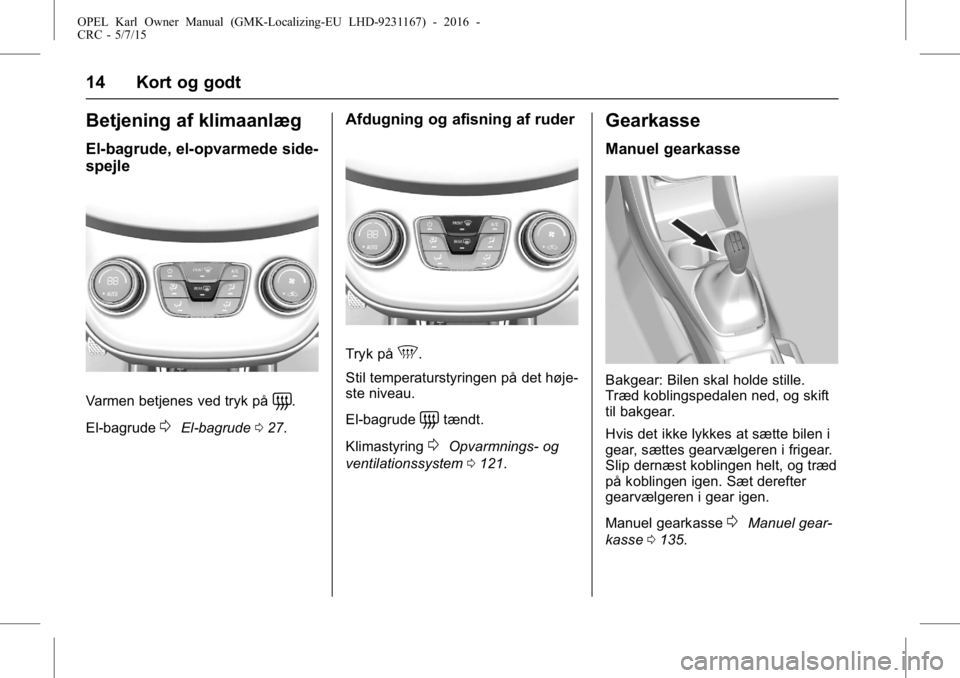

Betjening af klimaanlæg
El-bagrude, el-opvarmede side-
spejle
Varmen betjenes ved tryk på=.
El-bagrude
0El-bagrude 027.
Afdugning og afisning af ruder
Tryk på5.
Stil temperaturstyringen på det høje-
ste niveau.
El-bagrude
=tændt.
Klimastyring
0Opvarmnings- og
ventilationssystem 0121.
Gearkasse
Manuel gearkasse
Bakgear: Bilen skal holde stille.
Træd koblingspedalen ned, og skift
til bakgear.
Hvis det ikke lykkes at sætte bilen i
gear, sættes gearvælgeren i frigear.
Slip dernæst koblingen helt, og træd
på koblingen igen. Sæt derefter
gearvælgeren i gear igen.
Manuel gearkasse
0Manuel gear-
kasse 0135.
Page 16 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Kort og godt 15
Start af motoren
Inden man begynder at køre,
skal følgende kontrolleres:
.Dæktryk og dækkenes tilstand0
Dæktryk 0170.
. Oliestand og væskestande
0
Motorolie 0153.
. At samtlige ruder, spejle, lygter
og nummerplader virker og er fri
for snavs, sne og is.
. At spejle, sæder og sikkerheds-
seler er korrekt indstillet
0Kon-
vekse spejle 024, Sædeposition
0 30, Trepunktssele 034.
. Bremsefunktion ved lav hastig-
hed, især hvis bremserne
er våde.
Start af motor
.Drej nøglen til stilling 1.
. Drej rattet en anelse for at fri-
gøre ratlåsen.
. Træd på kobling og bremse.
. Automatisk gearkasse i P el-
ler N.
. Træd ikke på speederen.
. Drej nøglen til stilling 3 og slip
for at starte motoren.
0Start af
motor 0131.
Stop-start-system
Hvis bilen kører ved en lav hastig-
hed eller holder stille, og visse be-
tingelser er opfyldt, skal du aktivere
et Autostop som følger:
.
Træd på koblingspedalen
. Før gearvælgeren til neutral
. Slip koblingspedalen
Et autostop indikeres af nålen ved
positionen AUTOSTOP på omdrej-
ningstælleren.
For at genstarte motoren skal du
træde på koblingspedalen igen.
Page 17 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
16 Kort og godt
Stop-start-system0Stop/start-sy-
stem 0132.
Parkering
{Advarsel
.
Parker ikke bilen på en let
antændelig flade. Der kan
opstå brand som følge af de
høje temperaturer fra ud-
stødningen.
. Aktiver altid parkerings-
bremsen. Træk i
kontakten
Yi ca. ét
sekund.
. Sluk for motoren.
(Fortsat)
Advarsel (Fortsat)
.Hvis bilen holder på et plant
underlag eller en stigning,
sættes den i første gear, el-
ler gearvælgeren sættes i
stilling P, inden tændings-
nøglen tages ud. På en stig-
ning drejes forhjulene
desuden væk fra kant-
stenen.
Hvis bilen holder på et ned-
adskrånende underlag, sæt-
tes den i bakgear, eller
gearvælgeren sættes i stil-
ling P, inden tændingsnøg-
len tages ud. Desuden
drejes forhjulene ind mod
kantstenen.
. Tag nøglen ud af tændin-
gen. Rattet drejes, indtil det
kan mærkes, at ratlåsen ak-
tiveres.
I biler med automatisk gear-
kasse kan nøglen kun tages
ud, når gearvælgeren står i
stilling P. .
Luk ruderne.
. Lås bilen medQpå fjernbetj-
eningen.
. Aktiver tyverialarmen
0Tyveri-
alarm 023.
. Motorens køleblæsere kan fort-
sætte med at arbejde, efter at
der er blevet slukket for motoren
0Genbrug af bilen 0152.
. Hvis man har kørt med højt om-
drejningstal eller stor belastning
på motoren, skal man lade moto-
ren gå et kort stykke tid ved lav
belastning eller lade den gå i fri-
gear i ca. 30 sekunder, før der
slukkes, for at skåne turbola-
deren.
Nøgler, låse
0Nøgler 017,
Henstillen af bilen i længere tid
0
Oplagring af bilen 0151.
Page 18 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Nøgler, døre og ruder 17
Nøgler, døre og
ruder
Nøgler og låse
Nøgler . . . . . . . . . . . . . . . . . . . . . . . . . 17
Car Pass . . . . . . . . . . . . . . . . . . . . . . 18
Fjernbetjening . . . . . . . . . . . . . . . . . 18
Lagrede indstillinger . . . . . . . . . . . 19
Centrallås . . . . . . . . . . . . . . . . . . . . . . 19
Børnesikring . . . . . . . . . . . . . . . . . . . 21
Døre
Bagagerum . . . . . . . . . . . . . . . . . . . . 21
Bilsikkerhed
Tyverialarm . . . . . . . . . . . . . . . . . . . . 23
Startspærre . . . . . . . . . . . . . . . . . . . . 23
Sidespejle
Konvekse spejle . . . . . . . . . . . . . . . 24
El-betjente spejle . . . . . . . . . . . . . . 24
Foldespejle . . . . . . . . . . . . . . . . . . . . 24
El-opvarmede spejle . . . . . . . . . . . 25
Bakspejle
Manuelt bakspejl . . . . . . . . . . . . . . . 25
Ruder
Manuelle ruder . . . . . . . . . . . . . . . . . 25
El-ruder . . . . . . . . . . . . . . . . . . . . . . . . 25
El-bagrude . . . . . . . . . . . . . . . . . . . . . 27
Solskærme . . . . . . . . . . . . . . . . . . . . 27
Tag
Soltag . . . . . . . . . . . . . . . . . . . . . . . . . 27
Nøgler og låse
Nøgler
Ekstra nøgler
Nøglens nummer er angivet på en
aftagelig mærkat.
Nøglenummeret skal opgives ved
bestilling af ekstra nøgler, da nøglen
er en del af startspærresystemet.
Låse
0Udvendig pleje0185.
Nøgle med nøglekam, der kan fol-
des ud
Tryk på knappen for at udvide.
Tryk først på knappen for at folde i.
Page 19 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
18 Nøgler, døre og ruder

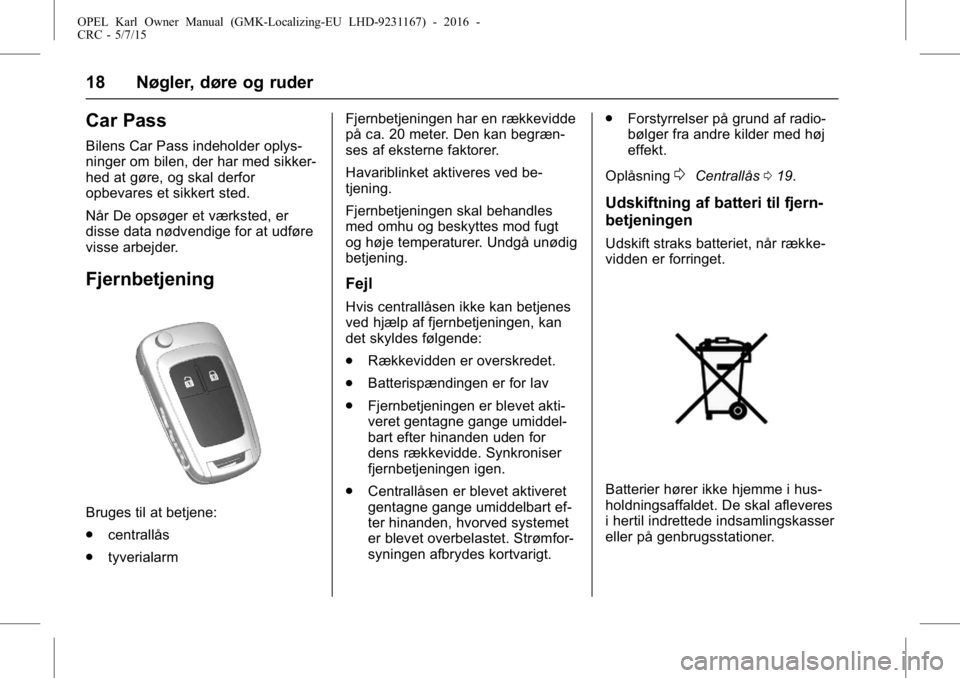

Car Pass
Bilens Car Pass indeholder oplys-
ninger om bilen, der har med sikker-
hed at gøre, og skal derfor
opbevares et sikkert sted.
Når De opsøger et værksted, er
disse data nødvendige for at udføre
visse arbejder.
Fjernbetjening
Bruges til at betjene:
.centrallås
. tyverialarm Fjernbetjeningen har en rækkevidde
på ca. 20 meter. Den kan begræn-
ses af eksterne faktorer.
Havariblinket aktiveres ved be-
tjening.
Fjernbetjeningen skal behandles
med omhu og beskyttes mod fugt
og høje temperaturer. Undgå unødig
betjening.
Fejl
Hvis centrallåsen ikke kan betjenes
ved hjælp af fjernbetjeningen, kan
det skyldes følgende:
.
Rækkevidden er overskredet.
. Batterispændingen er for lav
. Fjernbetjeningen er blevet akti-
veret gentagne gange umiddel-
bart efter hinanden uden for
dens rækkevidde. Synkroniser
fjernbetjeningen igen.
. Centrallåsen er blevet aktiveret
gentagne gange umiddelbart ef-
ter hinanden, hvorved systemet
er blevet overbelastet. Strømfor-
syningen afbrydes kortvarigt. .
Forstyrrelser på grund af radio-
bølger fra andre kilder med høj
effekt.
Oplåsning
0Centrallås 019.
Udskiftning af batteri til fjern-
betjeningen
Udskift straks batteriet, når række-
vidden er forringet.
Batterier hører ikke hjemme i hus-
holdningsaffaldet. De skal afleveres
i hertil indrettede indsamlingskasser
eller på genbrugsstationer.
Page 20 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Nøgler, døre og ruder 19
Nøgle med nøglekam, der kan
foldes ud
Fold nøglekammen ud og åbn enhe-
den. Udskift batteriet (batteritype CR
2032), bemærk placeringen. Luk en-
heden og synkroniser.
Nøgle med fast nøglekam
Udskiftning af batteri bør foretages
på et værksted.
Synkronisering af fjernbe-
tjening
Efter udskiftning af batteriet låses
døren op med nøglen i førerdørens
lås. Radioens fjernbetjening synkro-
niseres når tændingen slås til.
Lagrede indstillinger
Når nøglen tages ud af tændingslå-
sen, huskes følgende indstillinger
automatisk af nøglen:
.lygter
. infotainment-system
. centrallås
. komfortindstillinger
De lagrede indstillinger anvendes
automatisk, næste gang den lag-
rede nøgle sættes i tændingslåsen
og drejes til stilling 1
0Tændings-
låsens stillinger 0130.
Det er en forudsætning, at førerens
individuelle indstillinger er aktiveret i
de individuelle indstillinger i det gra-
fiske info-display.
Denne indstilling skal foretages for
hver anvendt nøgle.
På biler, der er udstyret med farve-
info-display, er de personlige indstil-
linger aktiveret permanent.
Individuelle indstillinger
0Individu-
elle indstillinger 077.
Centrallås
Oplåser og låser døre og lastrum.
Bemærk
I tilfælde af uheld, hvor airbaggene
eller selestrammerne blev udløst,
oplåses bilen automatisk.
Oplåsning
Tryk påK.
. Tryk én gang på
Kfor kun at
oplåse førerdøren. Tryk to gange
på
Kfor at oplåse alle døre og
lastrummet,
eller
