40 Sæder og støtter
De oppustede airbags afbøder virk-
ningen, og mindsker dermed risiko-
en for hovedskader i tilfælde af en
sidekollision betydeligt.
{Advarsel
Hold det område, hvor airbaggen
pustes op, fri for forhindringer.
Krogene på håndtagene i tagram-
men må kun bruges til at hænge
lette beklædningsgenstande uden
bøjler op på. Der må ikke ligge
genstande i de ophængte be-
klædningsgenstande.
Kontakt for aktivering/
deaktivering af airbag
Hvis der anbringes et barnesæde
på passagerforsædet, skal den til-
svarende airbag frakobles. Side- og
gardinairbag-systemerne, selestram-
merne og alle førerens airbags for-
bliver aktive.
Airbagsystemet til forsædet i passa-
gersiden kan deaktiveres med en
nøglebetjent kontakt i højre side af
instrumentpanelet.Låsen kan drejes med tændings-
nøglen til følgende stillinger:
U: Airbags til forsædepassageren
er deaktiveret og blæses ikke op i
tilfælde af sammenstød. Kontrollam-
pen
Ulyser konstant. Der kan
monteres en autostol i henhold til
skemaet.
V: Airbags til forsædepassageren
er aktiveret. Der må ikke monteres
et barnesæde.
{Fare
Det er forbundet med livsfare for
et barn at sidde i et barnesæde
på et sæde med passagerforsæ-
dets airbag aktiveret.
Det er forbundet med livsfare for
en voksen person at sidde på et
sæde med passagerforsædets
airbag deaktiveret.
Page 42 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sæder og støtter 41
Hvis kontrollampenUlyser i ca.
60 sekunder efter, at tændingen er
slået til, pustes airbaggen på højre
forsæde op i tilfælde af en kollisi-
on.Status forbliver uændret, indtil
den ændres. Hvis begge kontrollamper lyser
samtidig, foreligger der en system-
fejl. Systemets status kan ikke regi-
streres, og derfor må der ikke sidde
nogen på forsædet i passagersiden.
Søg omgående hjælp på et
værksted.
Status må kun ændres, når bilen
holder stille, og tændingen er af-
brudt.
Status forbliver uændret, indtil den
ændres.
Kontrollampe for deaktiveret airbag
0Lampe for aktivering/deaktivering
af airbag 065.
Barnestole
Barnestolesystemer
Vi anbefaler følgende barnesæder,
der er designet særligt til bilen:
.
Gruppe 0, Gruppe 0+
Maxi-Cosi Cabriofix med ISO-
FIX-base, til børn op til 13 kg.
. Gruppe I
Duo Plus med ISOFIX og Top
Tether, i denne gruppe.
. Gruppe II, Gruppe III
Kidfix med eller uden ISOFIX til
børn fra 15kg op til 36kg.
Når der bruges et barnesæde skal
nedenstående anvisninger om brug
og montering altid følges, og fabri-
kantens anvisninger skal over-
holdes.
Overhold altid lokale og nationale
bestemmelser. Nogle lande forbyder
brugen af børnesikkerhedssystemer
på bestemte siddepladser.
Page 43 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
42 Sæder og støtter
{Fare
Ved brug af et bagudvendt barne-
sæde på passagerforsædet skal
airbagsystemet til passagerforsæ-
det deaktiveres. Dette gælder og-
så visse fremadvendte
barnesæder som angivet i tabel-
lerne.
Deaktivering af airbag
0Kontakt
for aktivering/deaktivering af airbag
0 40.
Sådan vælges det rette system
Bagsæderne er det mest praktiske
sted at fastgøre et barnesæde.
Barnet skal sidde med ansigtet
vendt modsat kørselsretningen, så
længe det er muligt. Derved sikres
det, at barnets rygsøjle, der stadig
er meget svag, udsættes for lavere
belastning i tilfælde af uheld.
Der skal bruges barnesæder, som
overholder gældende FN EU-forord-
ninger. Kontrollér lokale love og be-
stemmelser angående obligatorisk
brug af barnesæder.
Kontroller, at det barnesæde, der
skal monteres, passer til bilen.
Kontroller, at barnesædet monteres
korrekt i kabinen, se følgende ta-
beller. Lad kun børn stige ind og ud af bi-
len i den side, der vender væk fra
trafikken.
Når barnesædet ikke er i brug, skal
det sikres med en sikkerhedssele,
eller det skal tages ud af bilen.
Bemærk
Barnesæderne må ikke påklæbes
noget eller på anden vis beklædes.
Efter et uheld skal barnesædet altid
udskiftes.
Page 44 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sæder og støtter 43

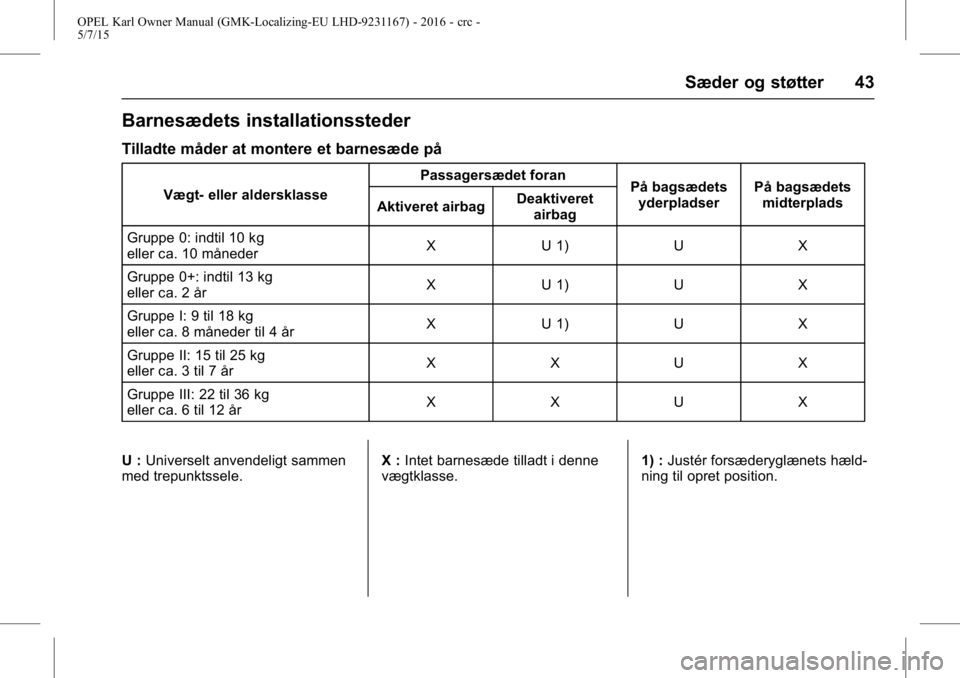

Barnesædets installationssteder
Tilladte måder at montere et barnesæde på
Vægt- eller aldersklassePassagersædet foran
På bagsædets
yderpladser På bagsædets
midterplads
Aktiveret airbag Deaktiveret
airbag
Gruppe 0: indtil 10 kg
eller ca. 10 måneder X U 1) U X
Gruppe 0+: indtil 13 kg
eller ca. 2 år X U 1) U X
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 år X U 1) U X
Gruppe II: 15 til 25 kg
eller ca. 3 til 7 år X X U X
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år X X U X
U : Universelt anvendeligt sammen
med trepunktssele. X :
Intet barnesæde tilladt i denne
vægtklasse. 1) :
Justér forsæderyglænets hæld-
ning til opret position.
Page 45 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
44 Sæder og støtter
Tilladte måder at montere et ISOFIX-barnesæde på
Vægt- eller aldersklasseStørrelses-
klasse Fastgørelses-
anordning Passagersæ-
det foran På
bagsædets
yderpladser På
bagsædets
midterplads
Gruppe 0: indtil 10 kg
eller ca. 10 måneder F ISO/L1 X X X
G ISO/L2 X X X E ISO/R1 X IL X
Gruppe 0+: indtil 13 kg
eller ca. 2 år E ISO/R1 X IL X
D ISO/R2 X IL X
C ISO/R3 X IL 1) X
Gruppe I: 9 til 18 kg
eller ca. 8 måneder til 4 år D ISO/R2 X IL X
C ISO/R3 X IL 1) X
B ISO/F2 X IL, IUF X
B1 ISO/F2X X IL, IUF X A ISO/F3 X IL, IUF X
Gruppe II: 15 til 25 kg
eller ca. 3 til 7 år X IL X
Gruppe III: 22 til 36 kg
eller ca. 6 til 12 år X IL X
Page 46 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sæder og støtter 45
Bemærk
Flyt højre forsæde til forreste stilling
eller flyt det fremad, indtil barnesæ-
det ikke længere har kontakt med
forsæderyglænet.
1) :Gælder kun bagsædets yder-
plads bag passagersædet med for-
reste sædeposition og ryglænet
opret.
IL : Passer til særlige ISOFIX-bar-
nesæder af kategorierne "specific-
vehicle", "restricted" eller "semi-uni-
versal".
ISOFIX-autostolen skal være god-
kendt til den specifikke biltype.
IUF : Passer til fremadvendte ISO-
FIX-autostolen af universalkategori,
der er godkendt til brug i denne
vægtklasse.
X : Ingen ISOFIX-barnesæder god-
kendt i denne vægtklasse.
ISOFIX størrelsesklasse og
sædetype
A - ISO/F3 : Fremadvendt barne-
sæde til børn op til maksimum i
vægtklassen 9 til 18 kg. B - ISO/F2 :
Fremadvendt barne-
sæde til mindre børn i vægtklassen
9 til 18 kg.
B1 - ISO/F2X : Fremadvendt barne-
sæde til mindre børn i vægtklassen
9 til 18 kg.
C - ISO/R3 : Bagudvendt barne-
sæde til børn op til maksimum i
vægtklassen op til 13 kg.
D - ISO/R2 : Bagudvendt barne-
sæde til mindre børn i vægtgruppen
op til 13 kg.
E - ISO/R1 : Bagudvendt barne-
sæde til små børn i vægtgruppen op
til 13 kg.
F - ISO/L1 : Sidevendt position,
venstre, CRS(babylift).
G - ISO/L2 : Sidevendt position,
højre, CRS(babylift).
ISOFIX-barnesæder
Fastgør ISOFIX-barnesæder, der er
godkendt til bilen, til ISOFIX-besla-
gene. ISOFIX-barnesædepositioner,
der er specifikke for den pågæl-
dende bil, er markeret i tabellen
med IL.
ISOFIX-monteringsbeslagene er an-
givet med et ISOFIX-logo på ry-
glænet.
Fjern hovedstøtterne på bagsædet
før montering af et barnesæde, hvis
nødvendigt
0Placering af barne-
sæder 043.
Positionerne for universale ISOFIX-
barnesæder er markeret i tabellen
med IUF.
Fjern hovedstøtterne på bagsædet
før montering af et barnesæde hvis
nødvendigt.
Page 47 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
46 Sæder og støtter
Før, fastgør og spænd topfortøjnin-
gen i henhold til barnestolsprodu-
centens anvisninger og følgende
anvisninger:
Hvis du anvender en enkelt strop i
en yderpladsposition, og hovedstøt-
ten er fjernet, føres stroppen over
sæderyglænet.
Hvis du anvender en dobbelt strop i
en yderpladsposition, og hovedstøt-
ten er fjernet, føres stroppen over
sæderyglænet.
Hvis den bageste yderpladsposition,
du anvender, har en indstillelig ho-
vedstøtte, og der bruges en enkelt
strop, løftes hovedstøtten, og strop-
pen føres ind mellem hovedstøt-
tens rør.
Hvis den bageste yderpladsposition,
du anvender, har en indstillelig ho-
vedstøtte, og der bruges en dobbelt
strop, løftes hovedstøtten, og strop-
pen føres under hovedstøtten og
omkring hovedstøttens rør.
Page 48 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Sæder og støtter 47
Top Tether barnesæder
Bilen har to fastgørelsesøjer på bag-
siden af bagsæderne.
Top-Tether-fastgørelsesøjer er mar-
keret med symbolet
Ifor et bar-
nesæde.
Ud over ISOFIX-monteringen fast-
gøres Top-Tether stroppen til Top-
Tether fastgørelsesøjerne.
Positionerne for universale ISOFIX-
barnesæder er markeret i tabellen
med IUF. Fjern hovedstøtterne på bagsædet
før montering af et barnesæde hvis
nødvendigt
0Placering af barne-
sæder 043.
Page 49 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
48 Opbevaring
Opbevaring
Opbevaringsrum
Opbevaringsrum . . . . . . . . . . . . . . . 48
Opbevaringsrum i instrument-panel . . . . . . . . . . . . . . . . . . . . . . . . . 48
Handskerum . . . . . . . . . . . . . . . . . . . 49
Kopholdere . . . . . . . . . . . . . . . . . . . . 49
Bagage/laststeder
Bagagerum . . . . . . . . . . . . . . . . . . . . 49
Yderligere opbevaringsfunk-
tioner
Bagagerum/bagagerums- panel . . . . . . . . . . . . . . . . . . . . . . . . . 52
Sikkerhedsnet . . . . . . . . . . . . . . . . . 52
Advarselstrekant . . . . . . . . . . . . . . . 52
Førstehjælpskasse . . . . . . . . . . . . 53
Oplysninger om lastning af
bilen
Oplysninger om lastning af bilen . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Opbevaringsrum
{Advarsel
Opbevar ikke tunge eller skarpe
genstande i opbevaringsrum-
mene. Ellers kan fører og passa-
gerer komme til skade på grund
af genstande, der bliver kastet
rundt i kabinen, i tilfælde af at op-
bevaringsrummets dæksel åbnes
ved en kraftig opbremsning, en
pludselig ændring i kørselsretnin-
gen eller en ulykke.
Opbevaringsrum i instru-
mentpanel
Opbevaringsstedet bruges til små
genstande osv.
Page 50 of 209
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/7/15
Opbevaring 49
Handskerum
Inde i handskerummet er der et rum
til bilens instruktionsbog. Træk i tap-
pen for at åbne rummet. Under kørs-
len bør handskerummet være
lukket.
Kopholdere
En kopholder sidder i midterkon-
sollen.
Bagage/laststeder
Bagagerum
Udvidelse af bagagerumForsigtig
Bagsædehynden skal først ned-
fældes, før bagsædets ryglæn
klappes ned.
Undladelse af dette kan føre til
skader på bagsædet.
1. Tryk hovedstøtterne ned ved at trykke på udløseren.
Bemærk
For at sikre tilstrækkelig plads til, at
bagsædehynden kan bevæge sig
frit, skal forsædet skubbes fremover
og forsæderyglænet anbringes i lod-
ret stilling.
