OPEL KARL 2015.75 Manuel d'utilisation (in French)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
10 En bref
1. Lève-vitres électriques à lapage Lève-vitres électri-
ques 028.
Verrouillage central à la page
Verrouillage central 021.
2. Rétroviseurs extérieurs à la page Rétroviseurs
convexes 026.
3. Régulateur de vitesse, Limiteur de vitesse à la page Systèmes
d'assistance au conduc-
teur 0158.
Volant chauffé à la page Volant
chauffé 061.
4. Clignotants de changement de direction et de file, appel de
phares, feux de croisement et
feux de route à la page Cligno-
tants de changement de direc-
tion et de file 090.
Éclairage pour quitter le
véhicule à la page Éclairage
pour quitter le véhicule 094.
Feux de stationnement à la
page Feux de stationne-
ment 091. 5. Bouches d'aération latérales à
la page Bouches d'aération
fixes 0141.
6. Instruments à la page Réglage
du volant 060.
7. Centre d'informations du conducteur à la page Centre
d'informations du conducteur
(CIC) 076.
8. Commandes au volant à la page Commandes au
volant 060.
9. Essuie-glace avant, système de lave-glace avant, essuie-
glace arrière, système de
lave-glace arrière à la page
Essuie-glace / lave-glace
avant 062.
10. Bouches d'aération centrales à la page Bouches d'aération
réglables 0140.
11. Feux de détresse à la page Feux de détresse 090.
12. Écran d'information à la page Présentation 097.
13. Infotainment System à la page Utilisation 0103. 14. Boîte à gants à la page
Boîte à
gants 053.
15. Système de climatisation à la page Système de climatisation
électronique 0136.
16. Levier sélecteur, boîte manuelle à la page Boîte de
vitesses manuelle 0150.
17. Frein de stationnement à la page Frein de stationne-
ment 0152.
18. Serrure de contact avec blocage de la direction à la
page Positions de la serrure de
contact 0145.
19. Avertisseur sonore à la page Avertisseur sonore 061.
Airbag du conducteur à la page
Système d'airbag 039.
20. Réglage du volant à la page Réglage du volant 060.
21. Levier d'ouverture de capot à la page Capot 0168.
22. Boîte à fusibles à la page Fusibles 0180.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
En bref 11
23. Système d'antipatinage à lapage Système antipati-
nage 0153.
Arrêt-démarrage automatique
du moteur à la page Système
d'arrêt-démarrage automatique
du moteur 0146.
Mode ville à la page Electronic
Stability Control (ESC) 0154.
Avertissement de franchisse-
ment de ligne à la page
Avertissement de franchisse-
ment de ligne (LDW) 0161.
24. Commutateur d'éclairage, Réglage de la portée des
phares,
Phares antibrouillard,
Feu antibrouillard arrière,
Éclairage du tableau de bord à
la page Commutateur d'éclai-
rage extérieur 088.Eclairage extérieur
Tourner le commutateur d'éclairage.
9:Éclairage éteint
;:Feux latéraux
5:Feux de croisement
Phares antibrouillard
Appuyer sur le commutateur
d'éclairage.
#: Feux antibrouillard
s:Feu antibrouillard arrière
Éclairage
0Commutateur d'éclai-
rage extérieur 088.
Appel de phares, feux de route
et feux de croisement
Appel de phares : Tirer la manette
Feux de route : Pousser la manette
Feux de croisement : Pousser ou
tirer la manette
Feux de route
0Permutation Feux
de route/Feux de croisement 089.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
12 En bref

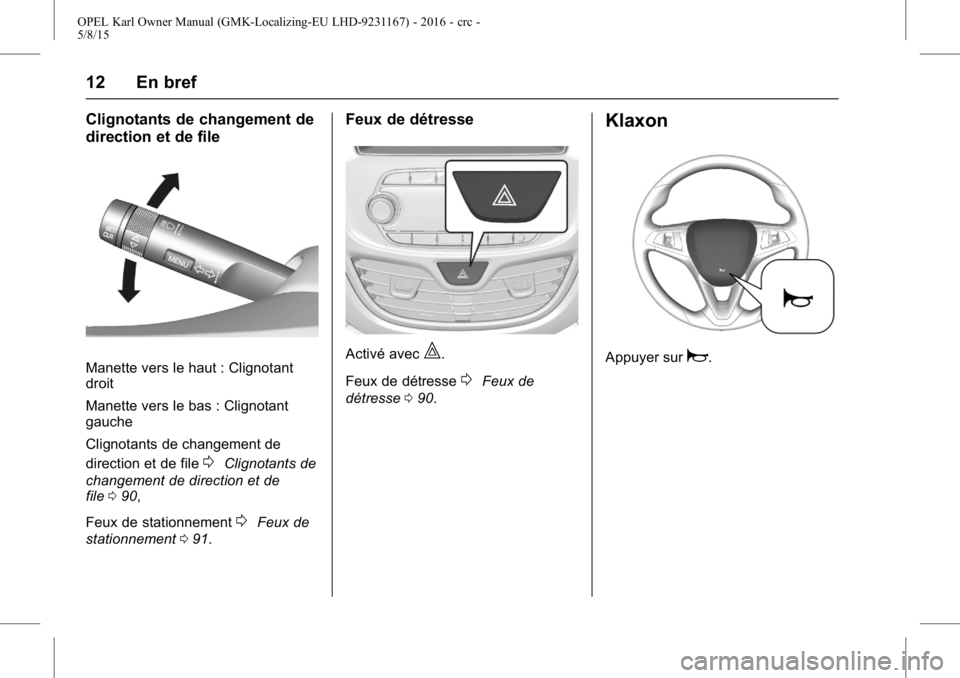

Clignotants de changement de
direction et de file
Manette vers le haut : Clignotant
droit
Manette vers le bas : Clignotant
gauche
Clignotants de changement de
direction et de file
0Clignotants de
changement de direction et de
file 090,
Feux de stationnement
0Feux de
stationnement 091.
Feux de détresse
Activé avec|.
Feux de détresse
0Feux de
détresse 090.
Klaxon
Appuyer sura.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
En bref 13

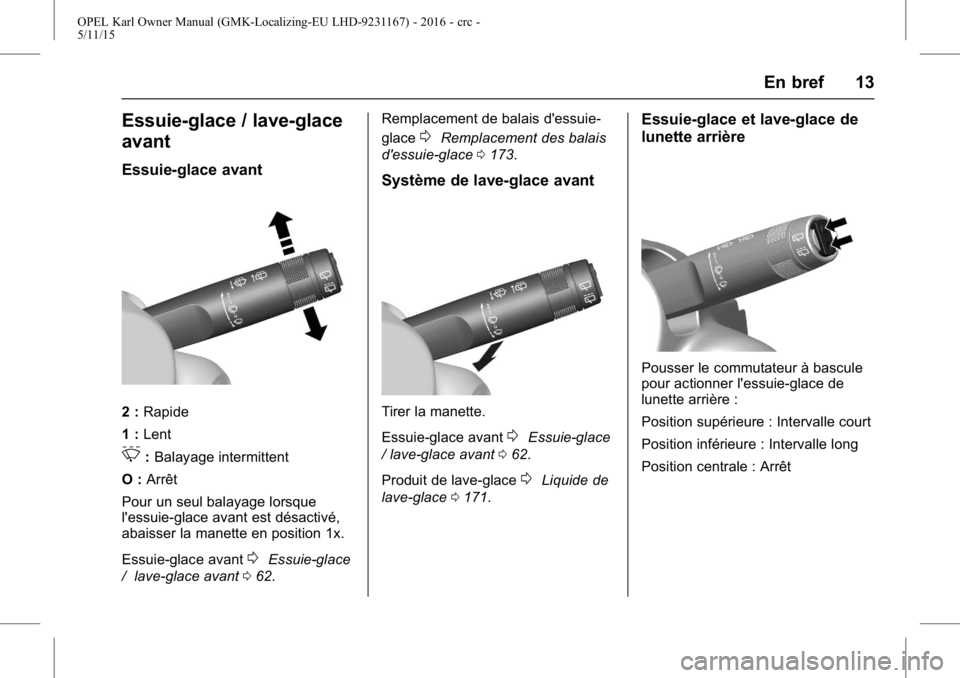

Essuie-glace / lave-glace
avant
Essuie-glace avant
2 :Rapide
1 : Lent
3:Balayage intermittent
O : Arrêt
Pour un seul balayage lorsque
l'essuie-glace avant est désactivé,
abaisser la manette en position 1x.
Essuie-glace avant
0Essuie-glace
/ lave-glace avant 062. Remplacement de balais d'essuie-
glace
0Remplacement des balais
d'essuie-glace 0173.
Système de lave-glace avant
Tirer la manette.
Essuie-glace avant
0Essuie-glace
/ lave-glace avant 062.
Produit de lave-glace
0Liquide de
lave-glace 0171.
Essuie-glace et lave-glace de
lunette arrière
Pousser le commutateur à bascule
pour actionner l'essuie-glace de
lunette arrière :
Position supérieure : Intervalle court
Position inférieure : Intervalle long
Position centrale : Arrêt

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
14 En bref
Pousser la manette.
Le produit de lave-glace est pulvé-
risé sur la lunette arrière et l'essuie-
glace exécute quelques balayages.
Essuie-glace / lave-glace de lunette
arrière
0Essuie-glace / lave-glace
de lunette arrière 062.
Commandes de climati-
sation
Lunette arrière chauffante,
rétroviseurs extérieurs chauf-
fants
Le chauffage est activé en appuyant
sur
=.
Lunette arrière chauffante
0
Lunette arrière chauffante 029.
Désembuage et dégivrage des
vitres
Appuyer sur5.
Régler la commande de tempéra-
ture à son niveau maximum.
Lunette arrière chauffante
=en
marche.
Climatisation automatique
0Chauf-
fage et ventilation 0133.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
En bref 15

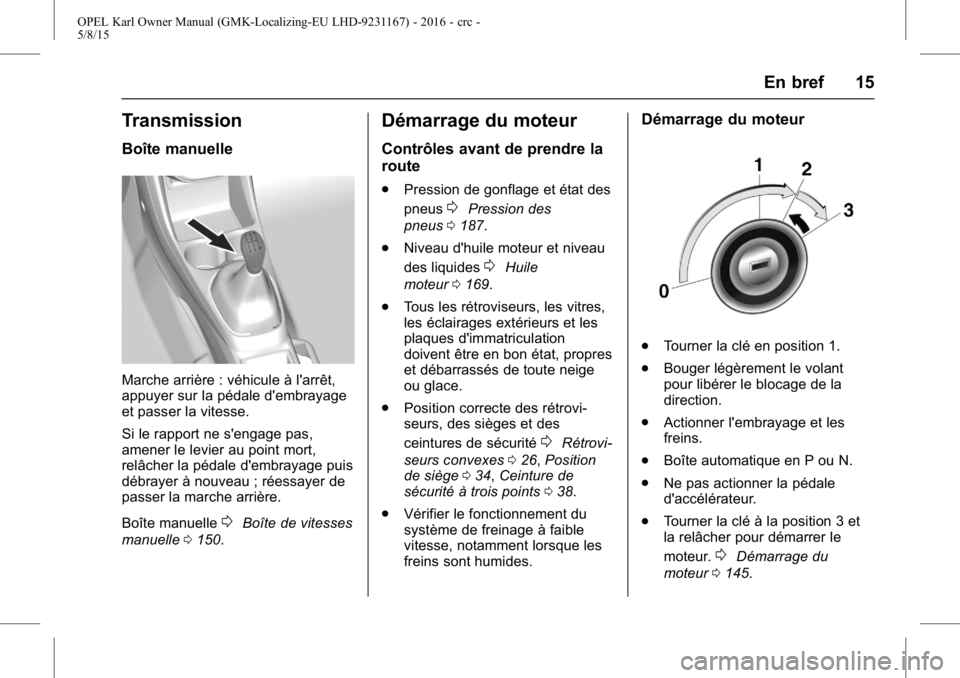

Transmission
Boîte manuelle
Marche arrière : véhicule à l'arrêt,
appuyer sur la pédale d'embrayage
et passer la vitesse.
Si le rapport ne s'engage pas,
amener le levier au point mort,
relâcher la pédale d'embrayage puis
débrayer à nouveau ; réessayer de
passer la marche arrière.
Boîte manuelle
0Boîte de vitesses
manuelle 0150.
Démarrage du moteur
Contrôles avant de prendre la
route
.
Pression de gonflage et état des
pneus
0Pression des
pneus 0187.
. Niveau d'huile moteur et niveau
des liquides
0Huile
moteur 0169.
. Tous les rétroviseurs, les vitres,
les éclairages extérieurs et les
plaques d'immatriculation
doivent être en bon état, propres
et débarrassés de toute neige
ou glace.
. Position correcte des rétrovi-
seurs, des sièges et des
ceintures de sécurité
0Rétrovi-
seurs convexes 026, Position
de siège 034, Ceinture de
sécurité à trois points 038.
. Vérifier le fonctionnement du
système de freinage à faible
vitesse, notamment lorsque les
freins sont humides.
Démarrage du moteur
.Tourner la clé en position 1.
. Bouger légèrement le volant
pour libérer le blocage de la
direction.
. Actionner l'embrayage et les
freins.
. Boîte automatique en P ou N.
. Ne pas actionner la pédale
d'accélérateur.
. Tourner la clé à la position 3 et
la relâcher pour démarrer le
moteur.
0Démarrage du
moteur 0145.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
16 En bref
Système Stop/Start
Lorsque le véhicule roule à faible
vitesse ou à l'arrêt et que certaines
conditions sont réunies, activer
l'Autostop comme suit :
.enfoncer la pédale d'embrayage,
. passer le levier de vitesses au
point mort
. relâcher la pédale d'embrayage
La fonction Autostop est indiquée
par l'aiguille à la position
AUTOSTOP dans le compte-tours.
Pour redémarrer le moteur, enfoncer
de nouveau la pédale d'embrayage. Système Stop/Start
0Système
d'arrêt-démarrage automatique du
moteur 0146.
Parking
{Attention
.
Ne pas garer le véhicule sur
une surface pouvant facile-
ment s'enflammer. En effet,
le sol pourrait s'enflammer
en raison de températures
élevées du système
d'échappement.
. Toujours serrer le frein de
stationnement. Tirer le
commutateur
Ypendant
environ une seconde.
. Arrêter le moteur.
(Suite)
Attention (Suite)
.surface plane ou dans une
côte, engager d'abord la
première ou mettre le levier
sélecteur sur la position P
avant de retirer la clé de
contact. Dans une côte,
diriger les roues avant à
l'opposé de la bordure du
trottoir.
Si le véhicule est en
descente, engager la
marche arrière ou mettre le
levier sélecteur sur la
position P avant de retirer la
clé de contact. Diriger les
roues avant vers la bordure
du trottoir.
(Suite)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
En bref 17
Attention (Suite)
.Retirer la clé de contact.
Tourner le volant jusqu'à ce
que l'enclenchement du
blocage de la direction
(antivol) se fasse sentir.
Sur les véhicules à boîte
automatique, la clé ne
s'enlève que lorsque le
levier sélecteur est en
position P.
. Fermer les vitres.
. Verrouiller le véhicule par
Qsur
la télécommande radio. .
Activer l'alarme antivol
0
Système antivol 025.
. Le ventilateur de refroidissement
du moteur peut se mettre en
marche même si le moteur est
arrêté
0Reprise des véhicules
hors d'usage 0168.
. Après avoir roulé à des régimes
moteur élevés ou avec des
charges du moteur élevées, faire
tourner brièvement le moteur à
faible charge ou au point mort
pendant environ
30 secondes avant de couper le
contact, afin de protéger le
turbocompresseur. Clés, serrures
0Clés
018,
Arrêt du véhicule pour une période
prolongée
0Stockage du
véhicule 0167.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
18 Clés, portières et vitres
Clés, portières et
vitres
Clés et Verrous
Clés . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Car Pass . . . . . . . . . . . . . . . . . . . . . . 19
Télécommande radio . . . . . . . . . . 19
Réglages mémorisés . . . . . . . . . . 20
Verrouillage central . . . . . . . . . . . . 21
Serrures de sécurité . . . . . . . . . . . 23
Portes
Coffre . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Sécurité du véhicule
Système antivol . . . . . . . . . . . . . . . . 25
Système d'immobilisation . . . . . . 26
Rétroviseurs extérieurs
Rétroviseurs convexes . . . . . . . . . 26
Rétroviseurs électriques . . . . . . . 26
Rétroviseurs rabattables . . . . . . . 27
Rétroviseurs chauffants . . . . . . . . 27
Rétroviseurs intérieurs
Rétroviseur intérieur manuel . . . 27
Vitres
Lève-vitres manuels . . . . . . . . . . . 28
Lève-vitres électroniques . . . . . . 28
Lunette arrière chauffante . . . . . 29
Pare-soleil . . . . . . . . . . . . . . . . . . . . . 30
Toit
Toit ouvrant . . . . . . . . . . . . . . . . . . . . 30
Clés et Verrous
Clés
Clés de rechange
Le numéro de clé est indiqué sur
une étiquette amovible.
Le numéro de clé doit être commu-
niqué lors de la commande des clés
de rechange car il s'agit d'un
composant du système de blocage
du démarrage.
Serrures
0Entretien
extérieur 0205.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Clés, portières et vitres 19
Clé avec panneton rabattable
Appuyez sur le bouton pour la faire
sortir.
Pour replier la clé, appuyer d'abord
sur le bouton.
Car Pass
Le Car Pass contient toutes les
données relatives à la sécurité du
véhicule et doit être conservé en
lieu sûr.
Lors d'un passage à l'atelier, ces
données sont nécessaires pour
effectuer certains travaux.
Télécommande radio
Utilisée pour commander :
. verrouillage central
. alarme antivol
La télécommande radio a une
portée de 20 mètres environ. Elle
peut être réduite en raison de
facteurs externes.
Les feux de détresse confirment
l'activation.
Manipuler la télécommande avec
précaution, la protéger de l'humidité
et des températures élevées, éviter
tout actionnement inutile.
Défaillance
Si un actionnement du verrouillage
central n'est pas possible à l'aide de
la télécommande radio, cela peut
être dû aux causes suivantes :
. portée dépassée,
. tension de batterie trop faible,
. utilisation fréquente et répétée
de la télécommande alors que le
véhicule est hors de portée, ce
qui nécessitera une reprogram-
mation,
. surcharge du verrouillage central
suite à des manœuvres trop
fréquentes, ce qui interrompt
l'alimentation électrique pendant
quelques instants,
. recouvrement des ondes radio
par des installations radioélectri-
ques externes plus puissantes.
Déverrouillage
0Verrouillage
central 021.
Remplacement de pile de la
télécommande radio
Remplacer la pile dès que la portée
se réduit.
