OPEL KARL 2015.75 Manuel d'utilisation (in French)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
30 Clés, portières et vitres
Pare-soleil
Les pare-soleil peuvent être
abaissés et pivotés latéralement
pour éviter les éblouissements.
Si les pare-soleil sont équipés de
miroirs de courtoisie, les caches de
ces derniers doivent être fermés en
roulant.
Toit
Toit ouvrant
{Attention
Être prudent lors de la manœuvre
du toit ouvrant. Risque de
blessure, en particulier pour les
enfants.
Garder un oeil attentif sur
les pièces en mouvement lors de
la manoeuvre.
S'assurer qu'elles ne coincent
rien dans leur mouvement.
Le toit ouvrant peut être manœuvré
avec le contact mis.
Soulèvement
Maintenir enfoncé le commutateur 1
jusqu'à ce que le toit ouvrant soit
remonté à l'arrière.
Ouverture
À partir de la position relevée,
appuyer et relâcher le commutateur
1 : le toit ouvrant est ouvert automa-
tiquement jusqu'à sa butée. Pour
arrêter le mouvement avant la
position finale, appuyer à nouveau
sur le commutateur.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Clés, portières et vitres 31
Fermez
Maintenir enfoncé le commutateur 2
depuis n'importe quelle position
jusqu'à ce que le toit ouvrant soit
complètement fermé. Relâcher le
commutateur interrompt le mouve-
ment à n'importe quelle position.
Important:Si le dessus du toit est
mouillé, basculer le toit ouvrant,
laisser l'eau s'écouler, puis ouvrir le
toit ouvrant.
N'apposer aucun autocollant sur le
toit ouvrant.
Store
Le store est à commande manuelle.
Fermer ou ouvrir le store en le
faisant coulisser.
Quand le toit ouvrant est ouvert, le
store est toujours ouvert.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
32 Sièges et dispositifs de retenue
Sièges et disposi-
tifs de retenue
Appuis-tête
Appuis-tête . . . . . . . . . . . . . . . . . . . . 32
Sièges avant
Position du siège . . . . . . . . . . . . . . 34
Réglage de siège . . . . . . . . . . . . . . 34
Sièges avant chauffants . . . . . . . 36
Ceintures de sécurité
Ceintures de sécurité . . . . . . . . . . 36
Ceinture de sécurité à troispoints . . . . . . . . . . . . . . . . . . . . . . . . 38
Système d'airbag
Système d'airbag . . . . . . . . . . . . . . 39
Système d'airbags frontaux . . . . 42
Système d'airbag latéral . . . . . . . 43
Système d'airbag rideau . . . . . . . 44
Commutateur d'airbag . . . . . . . . . 44
Sièges pour enfant
Systèmes de sécurité pourenfant . . . . . . . . . . . . . . . . . . . . . . . . 45
Emplacements de montage des systèmes de retenue pour
enfants . . . . . . . . . . . . . . . . . . . . . . . 47 Systèmes de siège d'enfant
ISOFIX . . . . . . . . . . . . . . . . . . . . . . . 49
Systèmes de sécurité pour enfant Top-tether . . . . . . . . . . . . . 51
Appuis-tête
Position
{Attention
L'appui-tête doit toujours être
correctement positionné pour
conduire.
Le bord supérieur de l'appui-tête
doit toujours être au niveau du haut
de la tête. Si cela s'avérait impos-
sible pour des personnes de très
grande taille, l'appui-tête doit être
réglé sur la position la plus haute.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Sièges et dispositifs de retenue 33

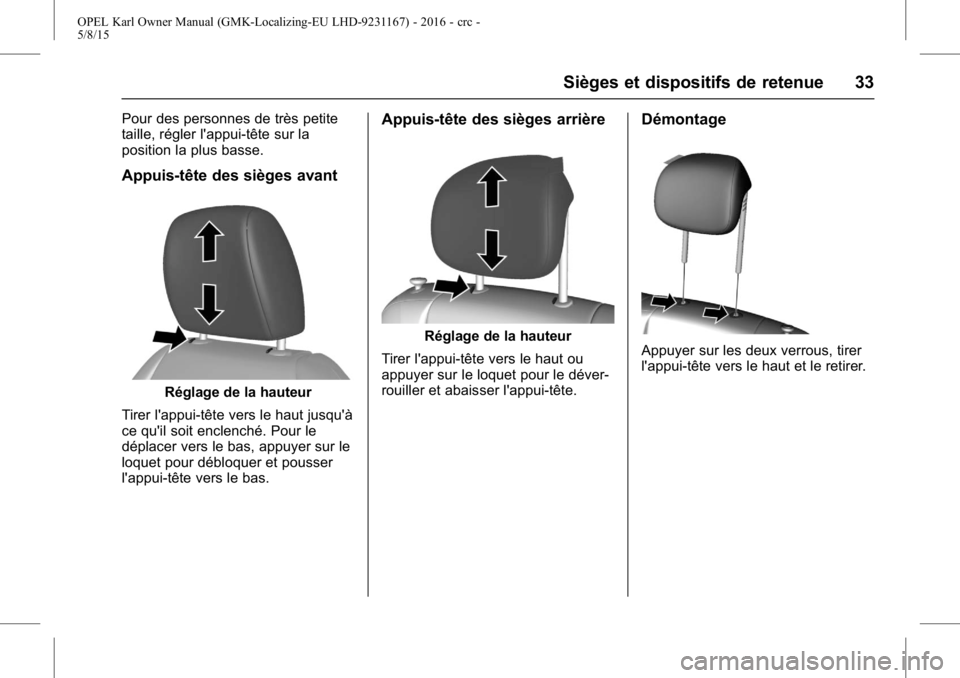

Pour des personnes de très petite
taille, régler l'appui-tête sur la
position la plus basse.
Appuis-tête des sièges avant
Réglage de la hauteur
Tirer l'appui-tête vers le haut jusqu'à
ce qu'il soit enclenché. Pour le
déplacer vers le bas, appuyer sur le
loquet pour débloquer et pousser
l'appui-tête vers le bas.
Appuis-tête des sièges arrière
Réglage de la hauteur
Tirer l'appui-tête vers le haut ou
appuyer sur le loquet pour le déver-
rouiller et abaisser l'appui-tête.
Démontage
Appuyer sur les deux verrous, tirer
l'appui-tête vers le haut et le retirer.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
34 Sièges et dispositifs de retenue
Sièges avant
Position du siège
{Attention
Le siège doit toujours être correc-
tement réglé pour conduire.
.S'asseoir avec les fesses aussi
près que possible du dossier.
Ajuster la distance entre le siège
et les pédales de sorte que les
jambes soient légèrement fléchies en enfonçant les
pédales. Reculer au maximum le
siège du passager avant.
. S'asseoir avec les épaules aussi
près que possible du dossier.
Régler l'inclinaison du dossier de
sorte qu'il soit possible
d'atteindre le volant avec les
bras légèrement fléchis. En
tournant le volant, le contact
entre les épaules et le dossier
doit être maintenu. Ne pas trop
incliner le dossier vers l'arrière.
Angle d'inclinaison maximal
recommandé d'environ 25°.
. Régler le volant
0Réglage du
volant 060.
. Régler le siège suffisamment
haut que pour disposer d'un
champ de vision claire de tous
les côtés et de tous les instru-
ments. Respecter un écartement
d'au moins une main entre votre
tête et la garniture du toit. Vos
cuisses doivent reposer légère-
ment sur le siège sans s'y
enfoncer. .
Régler les appuis-tête
0
Appuie-têtes 032.
. Réglage de la hauteur des
ceintures de sécurité
0
Ceinture de sécurité à trois
points 038.
Réglage de siège
{Danger
Ne pas s'asseoir à moins de
25 cm du volant afin de permettre
un déploiement sûr de l'airbag.
{Attention
Ne jamais régler les sièges en
cours de conduite car ils
pourraient bouger de façon incon-
trôlable.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Sièges et dispositifs de retenue 35
{Attention
Ne jamais ranger d'objets sous
les sièges.
Position du siège
Tirer la poignée, déplacer le siège
et relâcher la poignée.
Essayer de déplacer le siège vers
l'avant et l'arrière pour s'assurer qu'il
est verrouillé.
Dossiers de siège
Tirer la manette, régler l'inclinaison
et relâcher la manette. Laisser le
dossier s'encliqueter de manière
audible.
Hauteur de siège
Mouvement de pompage du levier
Vers le haut : siège plus haut
Bas : Siège plus bas

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
36 Sièges et dispositifs de retenue
Sièges avant chauffants
Activer le chauffage du siège en
appuyant sur
Lde chaque siège
avant. L'activation est signalée par la LED
dans le bouton.
Appuyer une nouvelle fois sur
L
désactive le chauffage de siège.
Le réchauffement du siège du
passager peut prendre plus de
temps.
Le chauffage des sièges n'est
possible qu'avec le moteur en
marche et pendant l'Autostop.
Système Stop/Start
0Système
d'arrêt-démarrage automatique du
moteur 0146.
Ceintures de sécurité
Les ceintures de sécurité sont
bloquées lors d'accélérations ou de
décélérations brutales du véhicule,
ce qui assure le maintien des
occupants à leur place. Le risque de
blessure est ainsi sensiblement
réduit.
{Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
(Suite)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/11/15
Sièges et dispositifs de retenue 37
Attention (Suite)
En cas d'accident, les personnes
non attachées mettent en danger
tous les occupants du véhicule,
en plus d'eux-mêmes.
Les ceintures de sécurité sont
conçues pour n'être utilisées que
par une seule personne à la fois.
0
Systèmes de sécurité pour enfant
0 45.
Vérifier régulièrement toutes les
parties du système de ceinture pour
s'assurer qu'elles fonctionnent bien
et qu'elles ne sont pas endomma-
gées ou ne présentent pas de la
pollution.
Faire remplacer les pièces endom-
magées. Après un accident, faire
remplacer les ceintures et les rétrac-
teurs de ceinture déclenchés dans
un atelier.
Important
S'assurer que les ceintures ne sont
pas coincées ni endommagées par
des chaussures ou des objets tranchants. Empêcher que des
saletés ne pénètrent dans les
rétracteurs de ceinture.
Rappel de ceinture de sécurité
>
0
Rappel de ceinture de sécurité
0 70.
Rappel de ceinture de sécurité
Les sièges avant sont équipés d'un
rappel de ceinture de sécurité,
indiqué pour le siège du conducteur
par un témoin
>sur le compte-
tours et, pour le siège du passager,
par les témoins du Centre d'informa-
tions du conducteur
0Rappel de
ceinture de sécurité 070.
Limiteurs d'effort
Ils réduisent la charge sur le corps
grâce à un relâchement progressif
de la ceinture pendant une collision.
Rétracteurs de ceinture de
sécurité
Les ceintures de sécurité des sièges
sont tendues en cas de collision
avant et arrière d'une certaine
gravité.
{Attention
Une manipulation incorrecte (par
exemple la dépose ou repose des
ceintures) peut provoquer le
déclenchement des rétracteurs de
ceinture pouvant entraîner des
blessures.
Le déclenchement des rétracteurs
de ceinture est indiqué par un
témoin
9 0Rappel de ceinture de
sécurité 070 qui s'allume.
Faire remplacer les rétracteurs de
ceinture déclenchés par un atelier.
Les rétracteurs de ceinture ne se
déclenchent qu'une seule fois.
Important
Ne pas fixer ni installer d'acces-
soires ou d'autres objets pouvant
interférer avec le fonctionnement
des prétensionneurs. Ne pas effec-
tuer de modifications sur les compo-
sants des prétensionneurs sous
peine d'annuler la certification du
type de véhicule.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
38 Sièges et dispositifs de retenue
Ceinture de sécurité à
trois points
Bouclage de la ceinture de
sécurité
Tirer la ceinture hors de l'enrouleur,
la guider sur le corps sans la vriller
et insérer le verrou plat dans la
serrure. En roulant, tendre régulière-
ment la sangle abdominale en tirant
sur la sangle thoracique
Rappel de ceinture de sécurité
0
Rappel de ceinture de sécurité070.
Le port de vêtement larges ou épais
gêne la position tendue de la
ceinture. Ne pas placer d'objets,
comme un sac à main ou un
téléphone portable, entre la ceinture
et le corps.
{Attention
La ceinture ne doit pas être en
contact avec des objets durs ou
fragiles qui se trouveraient dans
les poches des passagers.
Débouclage de la ceinture de
sécurité
Pour détacher la ceinture, appuyer
sur le bouton rouge de la serrure.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Sièges et dispositifs de retenue 39
Utilisation de la ceinture de
sécurité pendant la grossesse
{Attention
La ceinture ventrale doit être
placée le plus bas possible, sur le
pelvis, afin d'éviter les pressions
sur l'abdomen.
Système d'airbag
Le système d'airbag se compose
d'un certain nombre de systèmes
individuels en fonction de la portée
de l'équipement.
Une fois déclenché, les airbags se
déploient en quelques millise-
condes. Il se dégonfle si rapidement
que cela passe souvent inaperçu
pendant la collision.
{Attention
S'ils ne sont pas manipulés
correctement, les systèmes
d'airbag peuvent exploser en se
déclenchant.
Important
Dans la zone de la console centrale
se trouve l'électronique de
commande du système d'airbag et
de prétensionneur de ceinture. Ne
ranger aucun objet magnétique à
cet endroit. Ne rien coller sur les capots d'airbag
et ne pas les recouvrir avec d'autres
matériaux.
Chaque airbag ne peut être
déclenché qu'une seule fois. Faire
remplacer les airbags par un atelier.
En outre, il peut être nécessaire de
faire remplacer le volant, le tableau
de bord, des pièces de garnissage,
les joints de portes, les poignées et
les sièges.
Ne pas modifier les composants du
système d'airbag car cela annulerait
l'homologation du véhicule.
Lorsque les airbags se déploient,
des gaz chauds peuvent s'échapper
et provoquer des brûlures.
Témoin
9des systèmes d'airbags
0Témoin d'airbag et de ceinture
de sécurité 070.
