OPEL KARL 2015.75 Manuel d'utilisation (in French)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
60 Instruments et commandes
Témoin de capot entrouvert . . . . 75
Témoin de porte ouverte . . . . . . . 75
Affichage d'informations
Centre d'information du conduc-teur (DIC) . . . . . . . . . . . . . . . . . . . . 76
Messages du véhicule
Messages du véhicule . . . . . . . . . 81
Avertisseurs sonores . . . . . . . . . . 83
Personnalisation du véhicule
Personnalisation duvéhicule . . . . . . . . . . . . . . . . . . . . . . 85

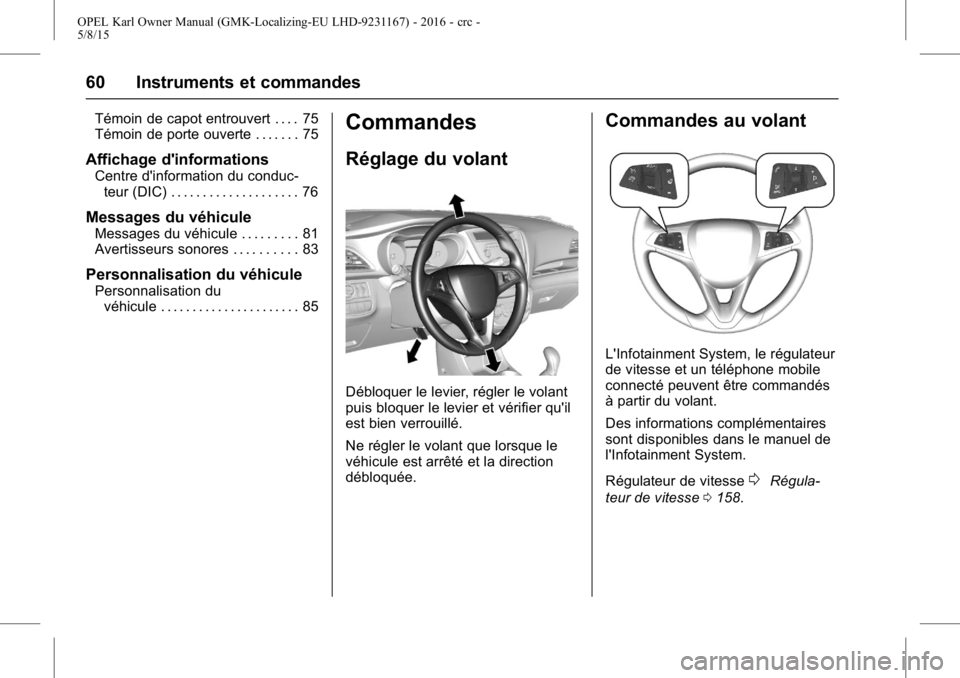

Commandes
Réglage du volant
Débloquer le levier, régler le volant
puis bloquer le levier et vérifier qu'il
est bien verrouillé.
Ne régler le volant que lorsque le
véhicule est arrêté et la direction
débloquée.
Commandes au volant
L'Infotainment System, le régulateur
de vitesse et un téléphone mobile
connecté peuvent être commandés
à partir du volant.
Des informations complémentaires
sont disponibles dans le manuel de
l'Infotainment System.
Régulateur de vitesse
0Régula-
teur de vitesse 0158.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instruments et commandes 61

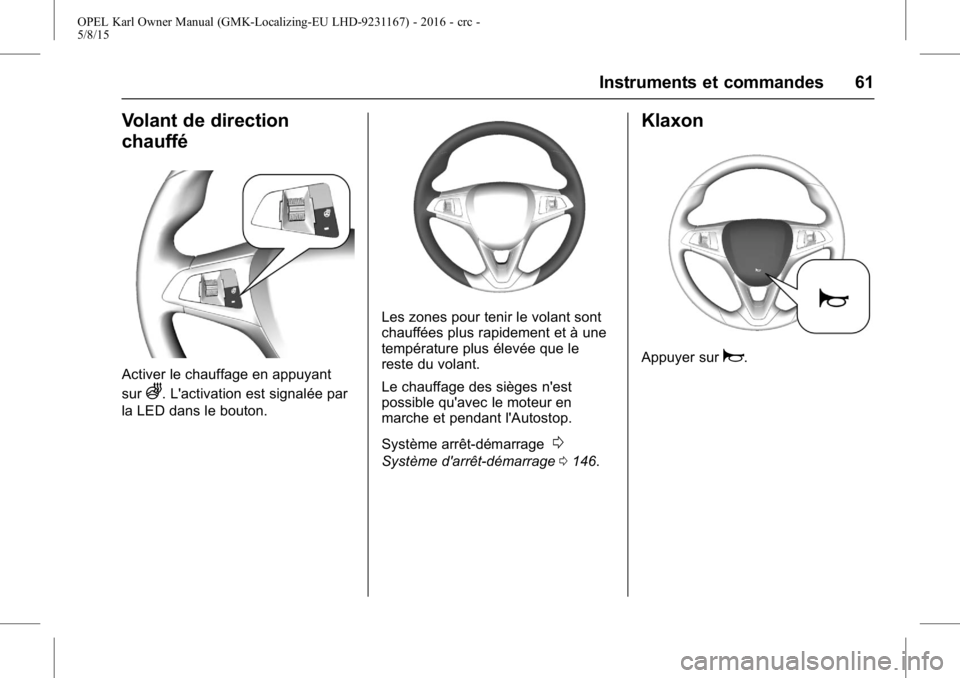

Volant de direction
chauffé
Activer le chauffage en appuyant
sur
A. L'activation est signalée par
la LED dans le bouton.
Les zones pour tenir le volant sont
chauffées plus rapidement et à une
température plus élevée que le
reste du volant.
Le chauffage des sièges n'est
possible qu'avec le moteur en
marche et pendant l'Autostop.
Système arrêt-démarrage
0
Système d'arrêt-démarrage 0146.
Klaxon
Appuyer sura.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
62 Instruments et commandes

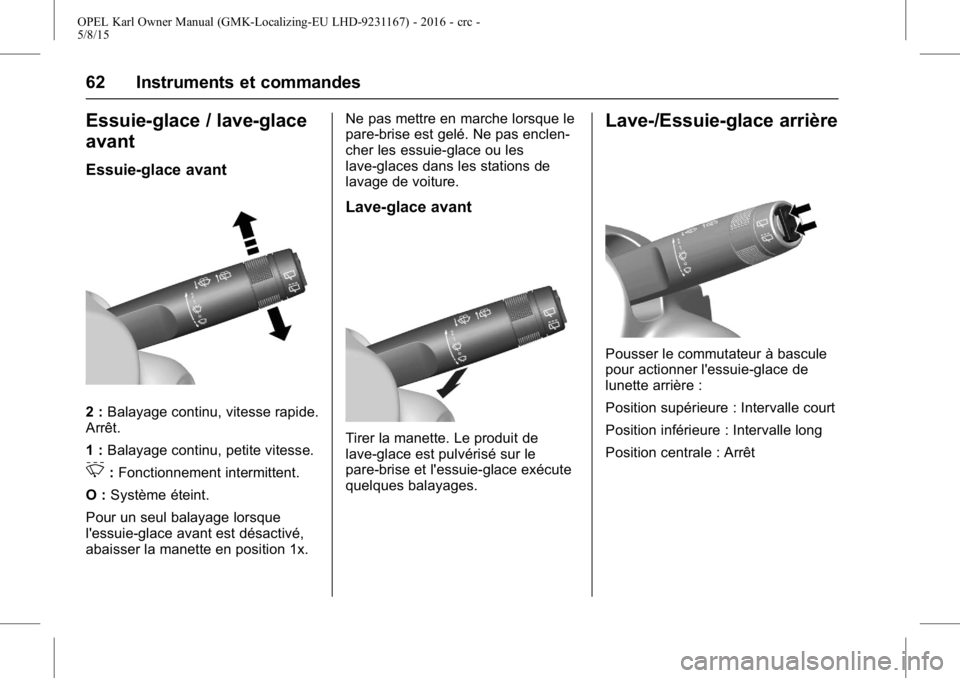

Essuie-glace / lave-glace
avant
Essuie-glace avant
2 :Balayage continu, vitesse rapide.
Arrêt.
1 : Balayage continu, petite vitesse.
3:Fonctionnement intermittent.
O : Système éteint.
Pour un seul balayage lorsque
l'essuie-glace avant est désactivé,
abaisser la manette en position 1x. Ne pas mettre en marche lorsque le
pare-brise est gelé. Ne pas enclen-
cher les essuie-glace ou les
lave-glaces dans les stations de
lavage de voiture.
Lave-glace avant
Tirer la manette. Le produit de
lave-glace est pulvérisé sur le
pare-brise et l'essuie-glace exécute
quelques balayages.
Lave-/Essuie-glace arrière
Pousser le commutateur à bascule
pour actionner l'essuie-glace de
lunette arrière :
Position supérieure : Intervalle court
Position inférieure : Intervalle long
Position centrale : Arrêt

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instruments et commandes 63

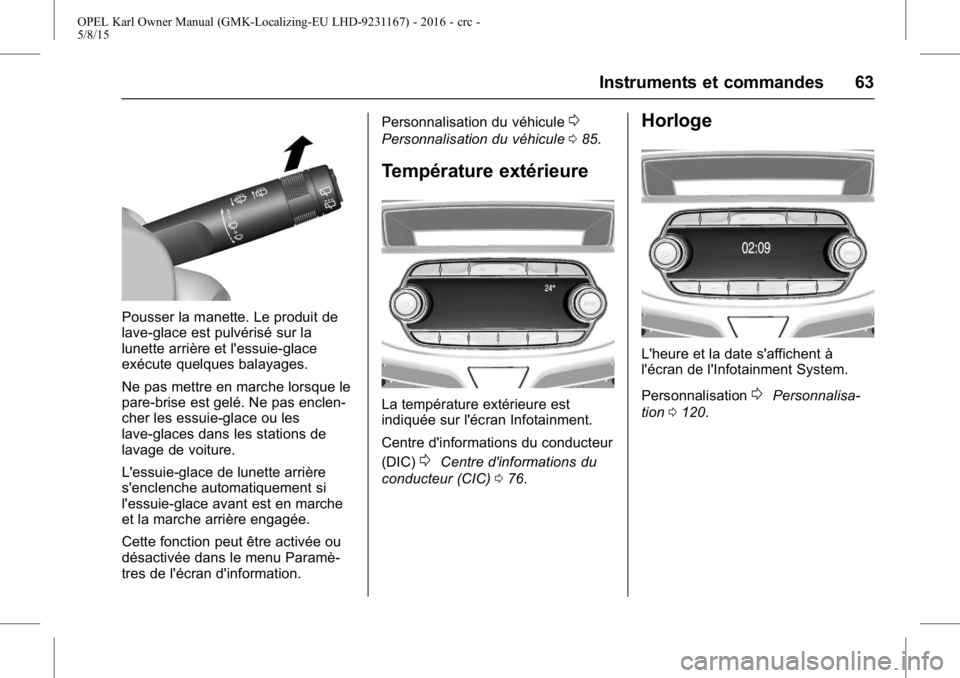

Pousser la manette. Le produit de
lave-glace est pulvérisé sur la
lunette arrière et l'essuie-glace
exécute quelques balayages.
Ne pas mettre en marche lorsque le
pare-brise est gelé. Ne pas enclen-
cher les essuie-glace ou les
lave-glaces dans les stations de
lavage de voiture.
L'essuie-glace de lunette arrière
s'enclenche automatiquement si
l'essuie-glace avant est en marche
et la marche arrière engagée.
Cette fonction peut être activée ou
désactivée dans le menu Paramè-
tres de l'écran d'information.Personnalisation du véhicule
0
Personnalisation du véhicule
085.
Température extérieure
La température extérieure est
indiquée sur l'écran Infotainment.
Centre d'informations du conducteur
(DIC)
0Centre d'informations du
conducteur (CIC) 076.
Horloge
L'heure et la date s'affichent à
l'écran de l'Infotainment System.
Personnalisation
0Personnalisa-
tion 0120.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
64 Instruments et commandes
Prises électriques
Une prise de courant 12 V se trouve
dans la console centrale.
La puissance maximale absorbée
ne doit pas dépasser 120 watts.Avec le contact coupé, la prise de
courant est désactivée. En outre,
elle est désactivée si la tension de
la batterie du véhicule est trop
faible.
Les accessoires électriques
branchés doivent répondre à la
norme DIN VDE 40 839 en matière
de compatibilité électromagnétique.
Ne pas y raccorder d'accessoires
fournissant du courant, tels que
chargeurs ou batteries.
Ne pas endommager la prise en
utilisant des fiches inadaptées.
Système Stop/Start0Système
d'arrêt-démarrage 0146.
Témoins, jauges et
indicateurs
Compteur de vitesse
Affiche la vitesse du véhicule.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instruments et commandes 65

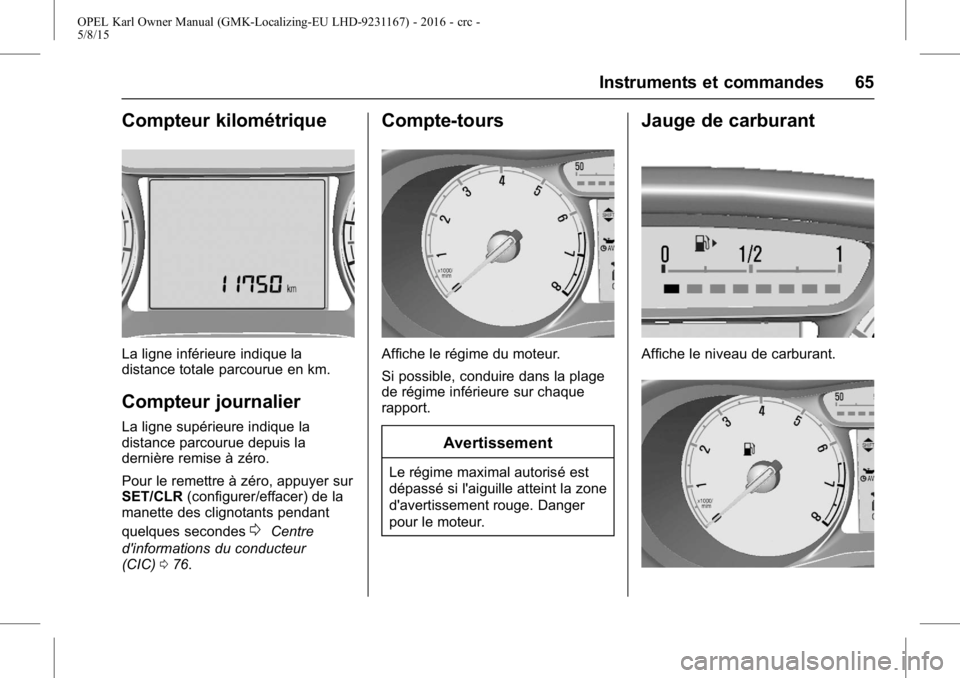

Compteur kilométrique
La ligne inférieure indique la
distance totale parcourue en km.
Compteur journalier
La ligne supérieure indique la
distance parcourue depuis la
dernière remise à zéro.
Pour le remettre à zéro, appuyer sur
SET/CLR(configurer/effacer) de la
manette des clignotants pendant
quelques secondes
0Centre
d'informations du conducteur
(CIC) 076.
Compte-tours
Affiche le régime du moteur.
Si possible, conduire dans la plage
de régime inférieure sur chaque
rapport.
Avertissement
Le régime maximal autorisé est
dépassé si l'aiguille atteint la zone
d'avertissement rouge. Danger
pour le moteur.
Jauge de carburant
Affiche le niveau de carburant.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
66 Instruments et commandes

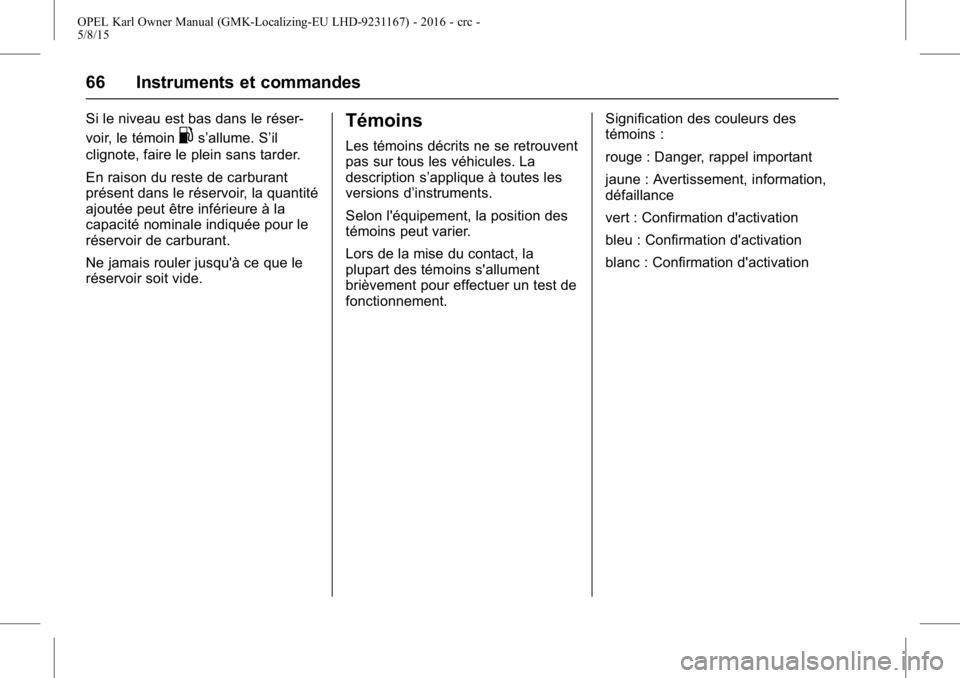

Si le niveau est bas dans le réser-
voir, le témoin
.s’allume. S’il
clignote, faire le plein sans tarder.
En raison du reste de carburant
présent dans le réservoir, la quantité
ajoutée peut être inférieure à la
capacité nominale indiquée pour le
réservoir de carburant.
Ne jamais rouler jusqu'à ce que le
réservoir soit vide.Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments.
Selon l'équipement, la position des
témoins peut varier.
Lors de la mise du contact, la
plupart des témoins s'allument
brièvement pour effectuer un test de
fonctionnement. Signification des couleurs des
témoins :
rouge : Danger, rappel important
jaune : Avertissement, information,
défaillance
vert : Confirmation d'activation
bleu : Confirmation d'activation
blanc : Confirmation d'activation

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instruments et commandes 67

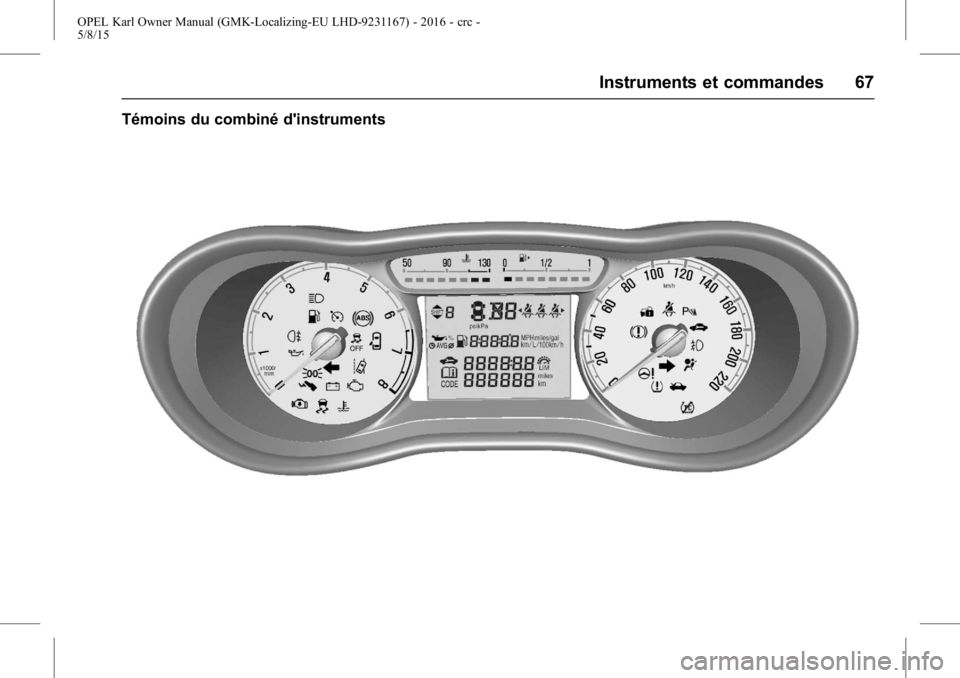

Témoins du combiné d'instruments

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
68 Instruments et commandes

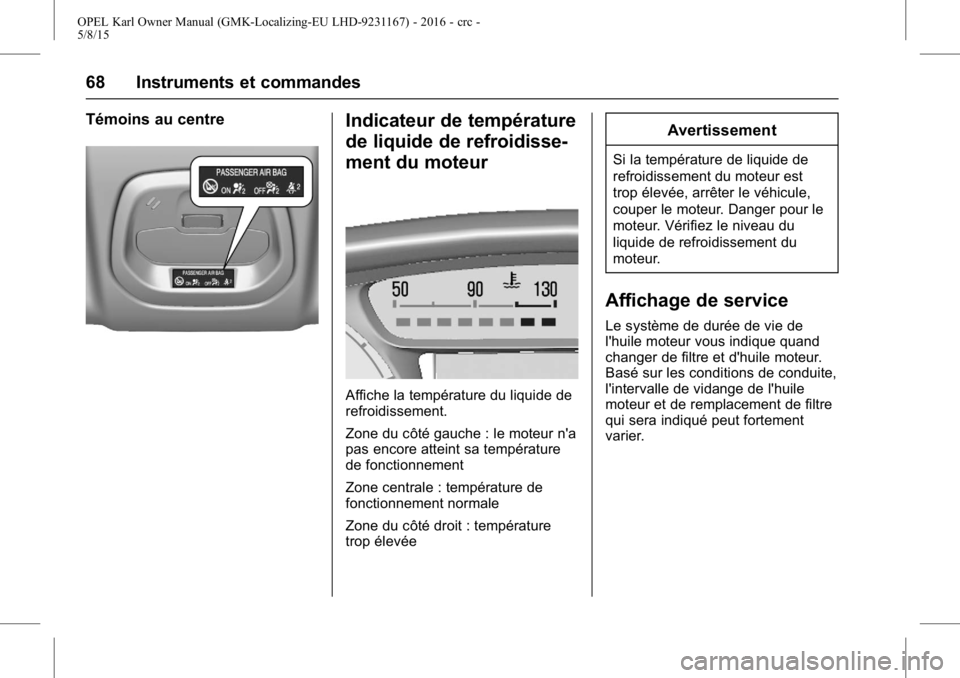

Témoins au centreIndicateur de température
de liquide de refroidisse-
ment du moteur
Affiche la température du liquide de
refroidissement.
Zone du côté gauche : le moteur n'a
pas encore atteint sa température
de fonctionnement
Zone centrale : température de
fonctionnement normale
Zone du côté droit : température
trop élevée
Avertissement
Si la température de liquide de
refroidissement du moteur est
trop élevée, arrêter le véhicule,
couper le moteur. Danger pour le
moteur. Vérifiez le niveau du
liquide de refroidissement du
moteur.
Affichage de service
Le système de durée de vie de
l'huile moteur vous indique quand
changer de filtre et d'huile moteur.
Basé sur les conditions de conduite,
l'intervalle de vidange de l'huile
moteur et de remplacement de filtre
qui sera indiqué peut fortement
varier.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/8/15
Instruments et commandes 69

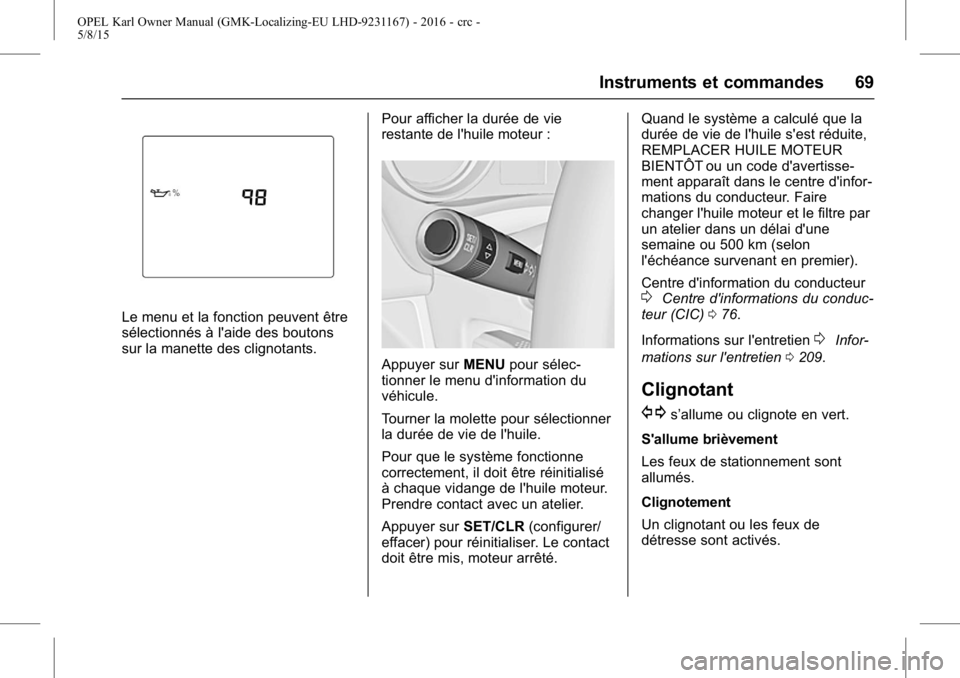

Le menu et la fonction peuvent être
sélectionnés à l'aide des boutons
sur la manette des clignotants.Pour afficher la durée de vie
restante de l'huile moteur :
Appuyer sur
MENUpour sélec-
tionner le menu d'information du
véhicule.
Tourner la molette pour sélectionner
la durée de vie de l'huile.
Pour que le système fonctionne
correctement, il doit être réinitialisé
à chaque vidange de l'huile moteur.
Prendre contact avec un atelier.
Appuyer sur SET/CLR(configurer/
effacer) pour réinitialiser. Le contact
doit être mis, moteur arrêté. Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
REMPLACER HUILE MOTEUR
BIENTÔT ou un code d'avertisse-
ment apparaît dans le centre d'infor-
mations du conducteur. Faire
changer l'huile moteur et le filtre par
un atelier dans un délai d'une
semaine ou 500 km (selon
l'échéance survenant en premier).
Centre d'information du conducteur
0Centre d'informations du conduc-
teur (CIC) 076.
Informations sur l'entretien
0Infor-
mations sur l'entretien 0209.
Clignotant
G
s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont
allumés.
Clignotement
Un clignotant ou les feux de
détresse sont activés.
