70 Mittarit ja käyttölaitteet
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori
0Katalysaat-
tori 0139.
Autostop-tila
h
palaa, kun moottori on Autos-
top-tilassa.
Stop-start-järjestelmä
0Moottorin
käynnistäminen 0135.
Ajonestolaitteen
merkkivalo
A
vilkkuu keltaisena.
Vika ajonestinjärjestelmässä.
Moottoria ei voida käynnistää.
Alennetun moottorin
tehon merkkivalo
w
palaa keltaisena.
Moottorin teho on rajoitettu. Käänny
korjaamon puoleen.
Kaukovalot päällä -valo
3
palaa sinisenä.
Se palaa kaukovalojen ollessa
kytkettyinä ja kaukovalovilkkua
käytettäessä
0Ulkovalojen käyttö-
laitteet 081.
Etusumuvalot -valo
#
palaa vihreänä.
Etusumuvalot ovat käytössä
0
Etusumuvalot 083.
Takasumuvalot -valo
s
palaa keltaisena.
Takasumuvalo on päällä
0Takasu-
muvalot 083.
Takavalojen merkkivalo
;
palaa vihreänä.
Ulkovalot ovat päällä
0Ulkovalojen
käyttölaitteet 081.
Vakionopeussäätimen
merkkivalo
I
syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänä
Määrätty nopeus on tallennettu.
Vakionopeussäädin
0Vakiono-
peussäädin 0146.
Konepelti auki
-merkkivalo
i
palaa konepellin ollessa auki.
Stop-Start-järjestelmä
0Stop-
Start-järjestelmä 0136.
Ovi raollaan -valo
U
palaa punaisena.
Ovi tai takaluukku on auki.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

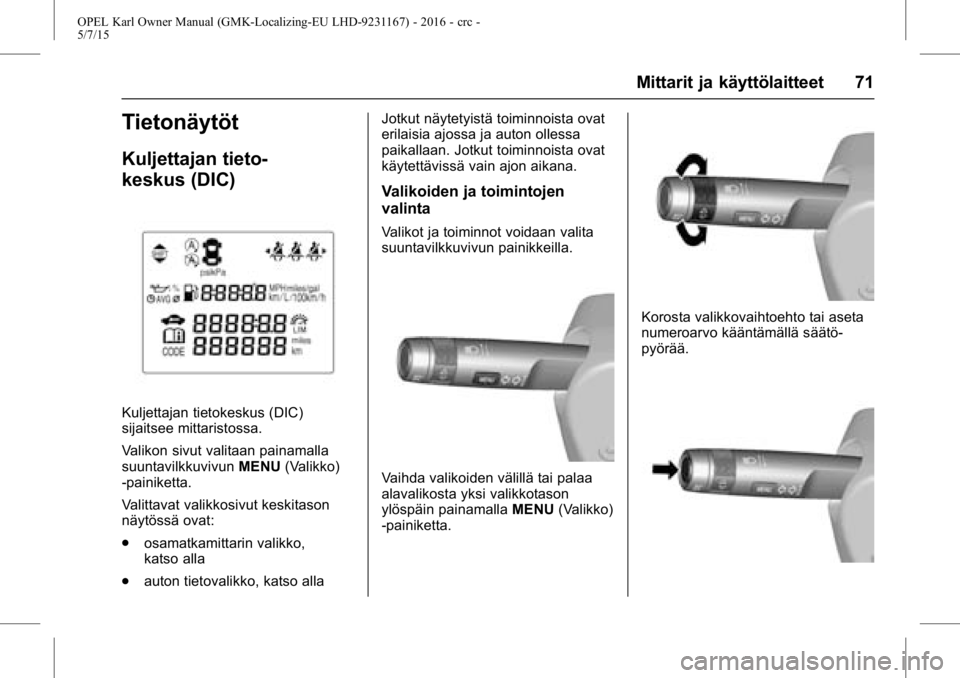

Mittarit ja käyttölaitteet 71
Tietonäytöt
Kuljettajan tieto-
keskus (DIC)
Kuljettajan tietokeskus (DIC)
sijaitsee mittaristossa.
Valikon sivut valitaan painamalla
suuntavilkkuvivunMENU(Valikko)
-painiketta.
Valittavat valikkosivut keskitason
näytössä ovat:
. osamatkamittarin valikko,
katso alla
. auton tietovalikko, katso alla Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa
paikallaan. Jotkut toiminnoista ovat
käytettävissä vain ajon aikana.
Valikoiden ja toimintojen
valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda valikoiden välillä tai palaa
alavalikosta yksi valikkotason
ylöspäin painamalla
MENU(Valikko)
-painiketta.
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätö-
pyörää.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

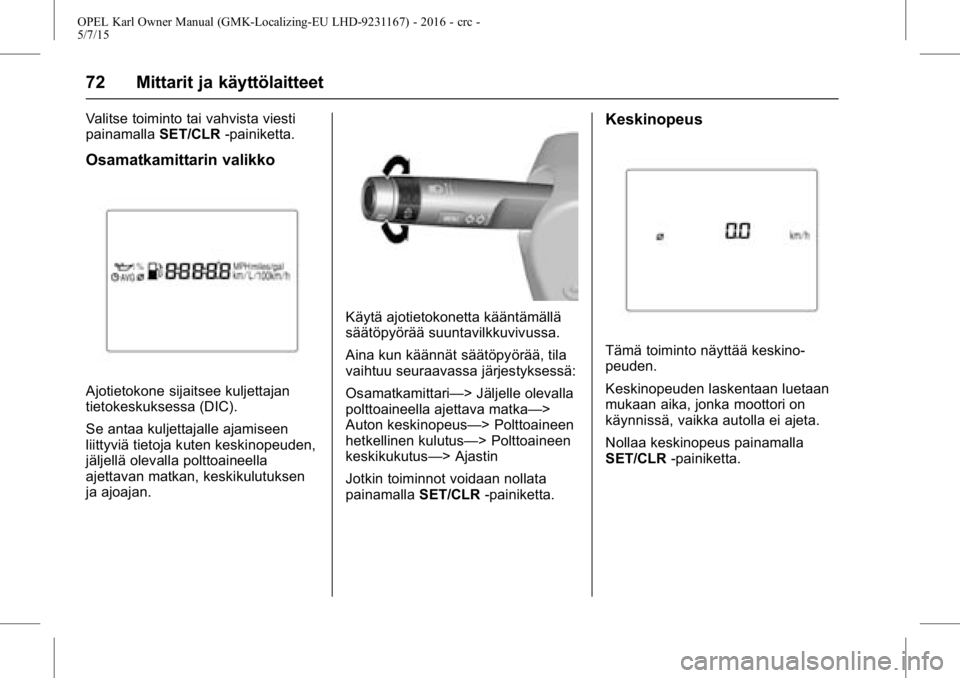

72 Mittarit ja käyttölaitteet
Valitse toiminto tai vahvista viesti
painamallaSET/CLR-painiketta.
Osamatkamittarin valikko
Ajotietokone sijaitsee kuljettajan
tietokeskuksessa (DIC).
Se antaa kuljettajalle ajamiseen
liittyviä tietoja kuten keskinopeuden,
jäljellä olevalla polttoaineella
ajettavan matkan, keskikulutuksen
ja ajoajan.
Käytä ajotietokonetta kääntämällä
säätöpyörää suuntavilkkuvivussa.
Aina kun käännät säätöpyörää, tila
vaihtuu seuraavassa järjestyksessä:
Osamatkamittari—> Jäljelle olevalla
polttoaineella ajettava matka—>
Auton keskinopeus—> Polttoaineen
hetkellinen kulutus—> Polttoaineen
keskikukutus—> Ajastin
Jotkin toiminnot voidaan nollata
painamalla SET/CLR-painiketta.
Keskinopeus
Tämä toiminto näyttää keskino-
peuden.
Keskinopeuden laskentaan luetaan
mukaan aika, jonka moottori on
käynnissä, vaikka autolla ei ajeta.
Nollaa keskinopeus painamalla
SET/CLR -painiketta.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

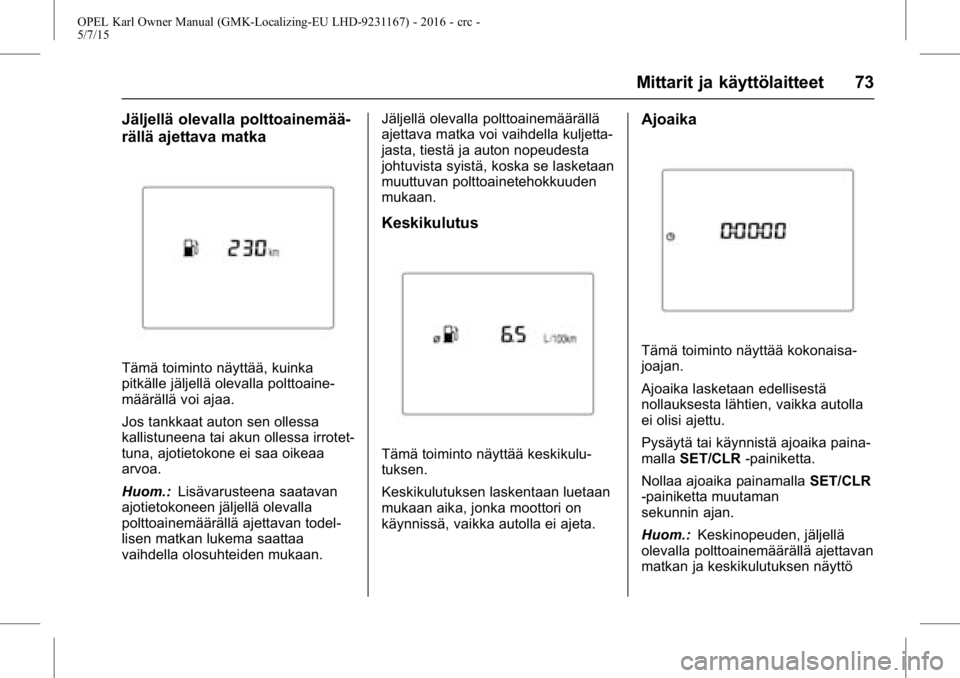

Mittarit ja käyttölaitteet 73
Jäljellä olevalla polttoainemää-
rällä ajettava matka
Tämä toiminto näyttää, kuinka
pitkälle jäljellä olevalla polttoaine-
määrällä voi ajaa.
Jos tankkaat auton sen ollessa
kallistuneena tai akun ollessa irrotet-
tuna, ajotietokone ei saa oikeaa
arvoa.
Huom.:Lisävarusteena saatavan
ajotietokoneen jäljellä olevalla
polttoainemäärällä ajettavan todel-
lisen matkan lukema saattaa
vaihdella olosuhteiden mukaan. Jäljellä olevalla polttoainemäärällä
ajettava matka voi vaihdella kuljetta-
jasta, tiestä ja auton nopeudesta
johtuvista syistä, koska se lasketaan
muuttuvan polttoainetehokkuuden
mukaan.
Keskikulutus
Tämä toiminto näyttää keskikulu-
tuksen.
Keskikulutuksen laskentaan luetaan
mukaan aika, jonka moottori on
käynnissä, vaikka autolla ei ajeta.
Ajoaika
Tämä toiminto näyttää kokonaisa-
joajan.
Ajoaika lasketaan edellisestä
nollauksesta lähtien, vaikka autolla
ei olisi ajettu.
Pysäytä tai käynnistä ajoaika paina-
malla
SET/CLR -painiketta.
Nollaa ajoaika painamalla SET/CLR
-painiketta muutaman
sekunnin ajan.
Huom.: Keskinopeuden, jäljellä
olevalla polttoainemäärällä ajettavan
matkan ja keskikulutuksen näyttö

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

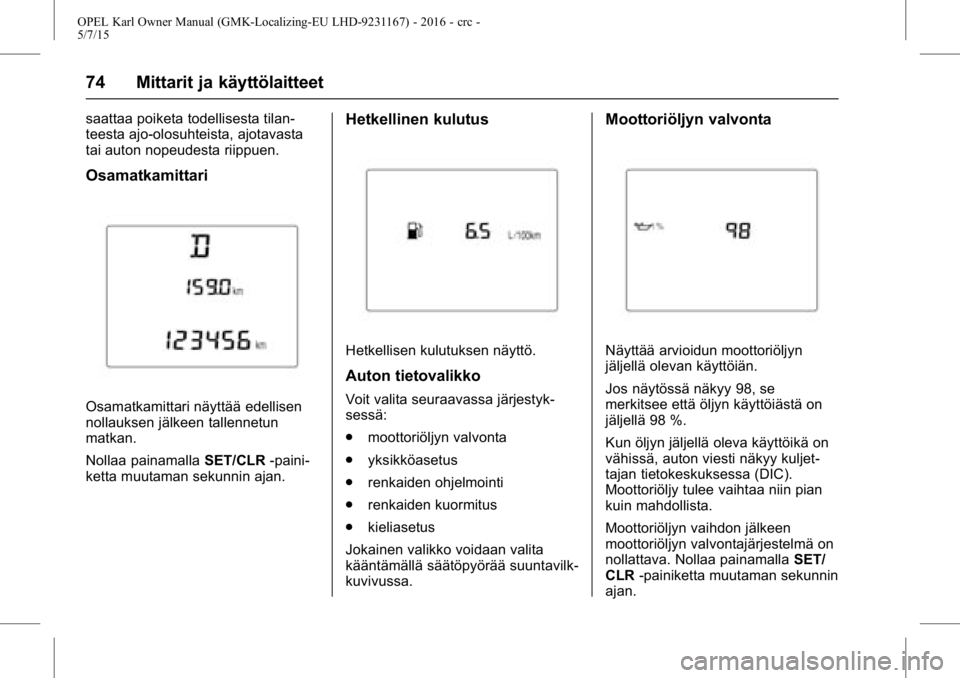

74 Mittarit ja käyttölaitteet
saattaa poiketa todellisesta tilan-
teesta ajo-olosuhteista, ajotavasta
tai auton nopeudesta riippuen.
Osamatkamittari
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun
matkan.
Nollaa painamallaSET/CLR-paini-
ketta muutaman sekunnin ajan.
Hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
Auton tietovalikko
Voit valita seuraavassa järjestyk-
sessä:
. moottoriöljyn valvonta
. yksikköasetus
. renkaiden ohjelmointi
. renkaiden kuormitus
. kieliasetus
Jokainen valikko voidaan valita
kääntämällä säätöpyörää suuntavilk-
kuvivussa.
Moottoriöljyn valvonta
Näyttää arvioidun moottoriöljyn
jäljellä olevan käyttöiän.
Jos näytössä näkyy 98, se
merkitsee että öljyn käyttöiästä on
jäljellä 98 %.
Kun öljyn jäljellä oleva käyttöikä on
vähissä, auton viesti näkyy kuljet-
tajan tietokeskuksessa (DIC).
Moottoriöljy tulee vaihtaa niin pian
kuin mahdollista.
Moottoriöljyn vaihdon jälkeen
moottoriöljyn valvontajärjestelmä on
nollattava. Nollaa painamalla SET/
CLR -painiketta muutaman sekunnin
ajan.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

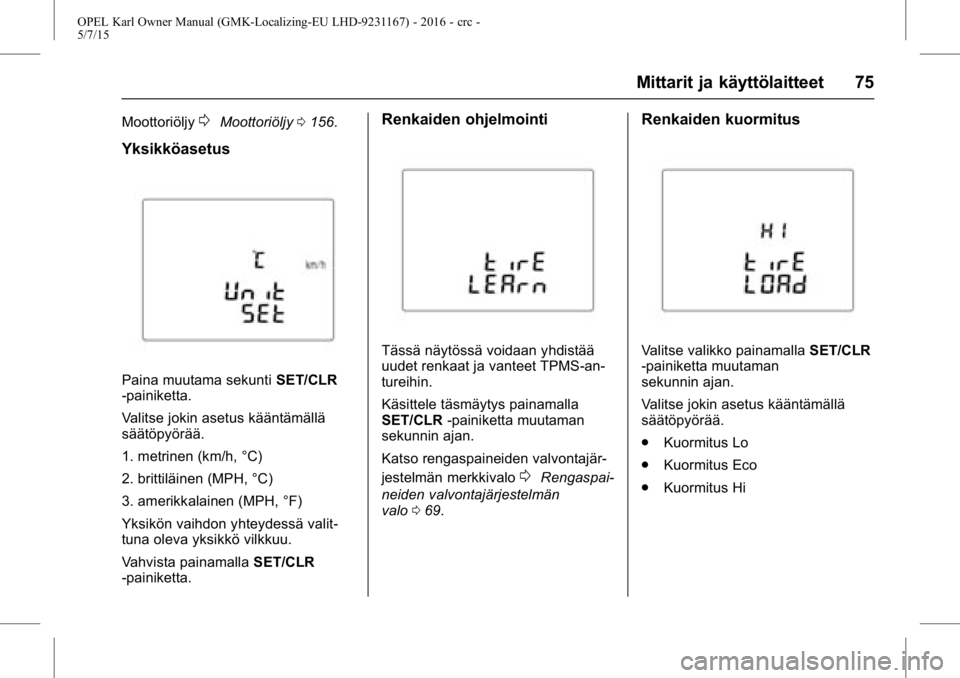

Mittarit ja käyttölaitteet 75
Moottoriöljy0Moottoriöljy0156.
Yksikköasetus
Paina muutama sekunti SET/CLR
-painiketta.
Valitse jokin asetus kääntämällä
säätöpyörää.
1. metrinen (km/h, °C)
2. brittiläinen (MPH, °C)
3. amerikkalainen (MPH, °F)
Yksikön vaihdon yhteydessä valit-
tuna oleva yksikkö vilkkuu.
Vahvista painamalla SET/CLR
-painiketta.
Renkaiden ohjelmointi
Tässä näytössä voidaan yhdistää
uudet renkaat ja vanteet TPMS-an-
tureihin.
Käsittele täsmäytys painamalla
SET/CLR -painiketta muutaman
sekunnin ajan.
Katso rengaspaineiden valvontajär-
jestelmän merkkivalo
0Rengaspai-
neiden valvontajärjestelmän
valo 069.
Renkaiden kuormitus
Valitse valikko painamalla SET/CLR
-painiketta muutaman
sekunnin ajan.
Valitse jokin asetus kääntämällä
säätöpyörää.
. Kuormitus Lo
. Kuormitus Eco
. Kuormitus Hi

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

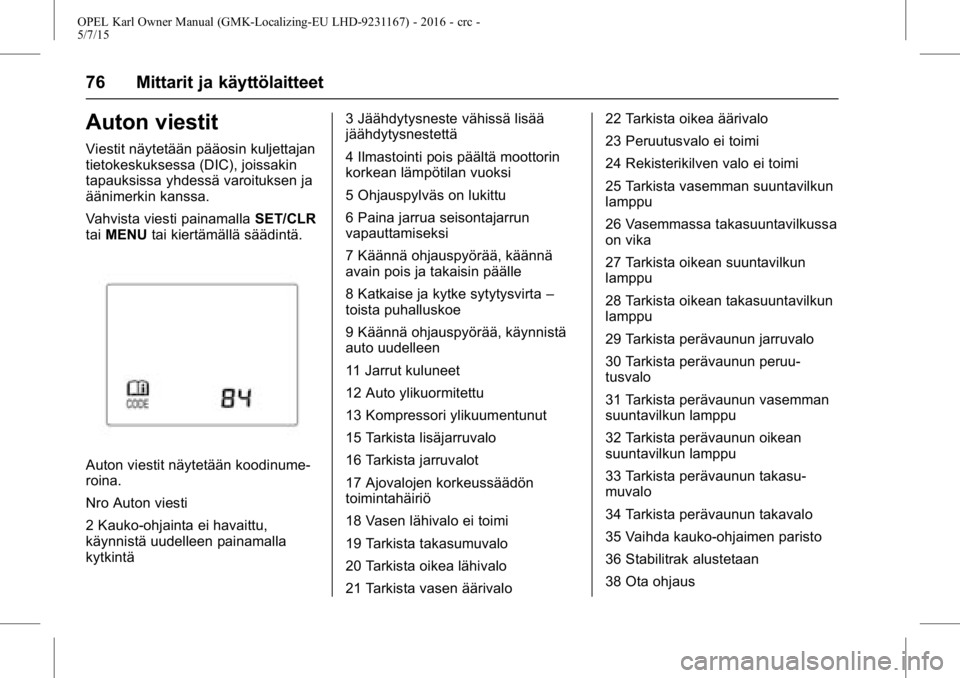

76 Mittarit ja käyttölaitteet
Auton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa (DIC), joissakin
tapauksissa yhdessä varoituksen ja
äänimerkin kanssa.
Vahvista viesti painamallaSET/CLR
tai MENU tai kiertämällä säädintä.
Auton viestit näytetään koodinume-
roina.
Nro Auton viesti
2 Kauko-ohjainta ei havaittu,
käynnistä uudelleen painamalla
kytkintä 3 Jäähdytysneste vähissä lisää
jäähdytysnestettä
4 Ilmastointi pois päältä moottorin
korkean lämpötilan vuoksi
5 Ohjauspylväs on lukittu
6 Paina jarrua seisontajarrun
vapauttamiseksi
7 Käännä ohjauspyörää, käännä
avain pois ja takaisin päälle
8 Katkaise ja kytke sytytysvirta
–
toista puhalluskoe
9 Käännä ohjauspyörää, käynnistä
auto uudelleen
11 Jarrut kuluneet
12 Auto ylikuormitettu
13 Kompressori ylikuumentunut
15 Tarkista lisäjarruvalo
16 Tarkista jarruvalot
17 Ajovalojen korkeussäädön
toimintahäiriö
18 Vasen lähivalo ei toimi
19 Tarkista takasumuvalo
20 Tarkista oikea lähivalo
21 Tarkista vasen äärivalo 22 Tarkista oikea äärivalo
23 Peruutusvalo ei toimi
24 Rekisterikilven valo ei toimi
25 Tarkista vasemman suuntavilkun
lamppu
26 Vasemmassa takasuuntavilkussa
on vika
27 Tarkista oikean suuntavilkun
lamppu
28 Tarkista oikean takasuuntavilkun
lamppu
29 Tarkista perävaunun jarruvalo
30 Tarkista perävaunun peruu-
tusvalo
31 Tarkista perävaunun vasemman
suuntavilkun lamppu
32 Tarkista perävaunun oikean
suuntavilkun lamppu
33 Tarkista perävaunun takasu-
muvalo
34 Tarkista perävaunun takavalo
35 Vaihda kauko-ohjaimen paristo
36 Stabilitrak alustetaan
38 Ota ohjaus

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15

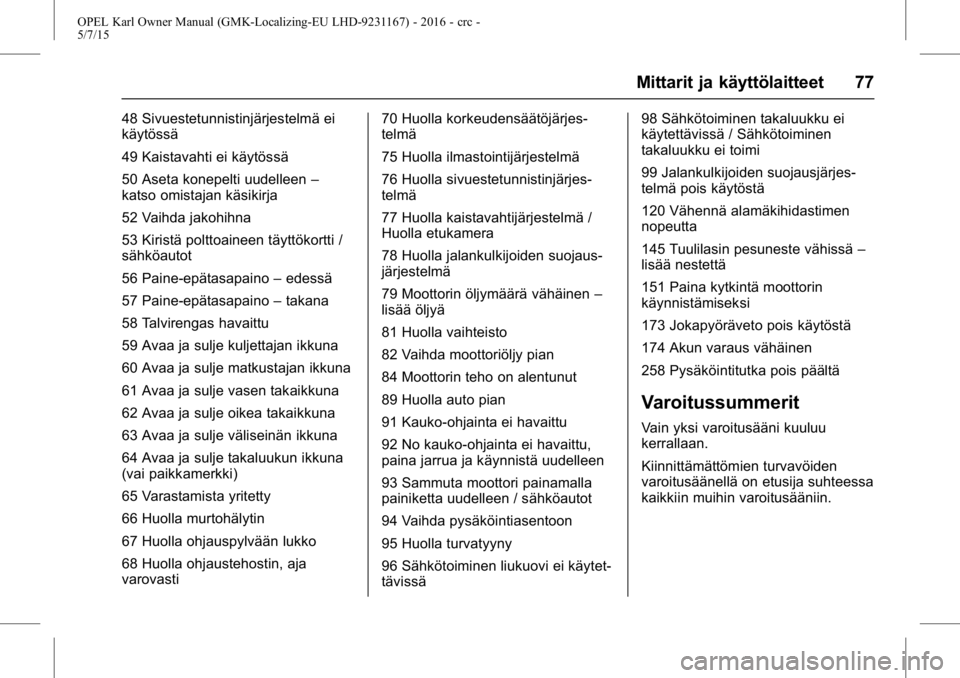

Mittarit ja käyttölaitteet 77
48 Sivuestetunnistinjärjestelmä ei
käytössä
49 Kaistavahti ei käytössä
50 Aseta konepelti uudelleen–
katso omistajan käsikirja
52 Vaihda jakohihna
53 Kiristä polttoaineen täyttökortti /
sähköautot
56 Paine-epätasapaino –edessä
57 Paine-epätasapaino –takana
58 Talvirengas havaittu
59 Avaa ja sulje kuljettajan ikkuna
60 Avaa ja sulje matkustajan ikkuna
61 Avaa ja sulje vasen takaikkuna
62 Avaa ja sulje oikea takaikkuna
63 Avaa ja sulje väliseinän ikkuna
64 Avaa ja sulje takaluukun ikkuna
(vai paikkamerkki)
65 Varastamista yritetty
66 Huolla murtohälytin
67 Huolla ohjauspylvään lukko
68 Huolla ohjaustehostin, aja
varovasti 70 Huolla korkeudensäätöjärjes-
telmä
75 Huolla ilmastointijärjestelmä
76 Huolla sivuestetunnistinjärjes-
telmä
77 Huolla kaistavahtijärjestelmä /
Huolla etukamera
78 Huolla jalankulkijoiden suojaus-
järjestelmä
79 Moottorin öljymäärä vähäinen
–
lisää öljyä
81 Huolla vaihteisto
82 Vaihda moottoriöljy pian
84 Moottorin teho on alentunut
89 Huolla auto pian
91 Kauko-ohjainta ei havaittu
92 No kauko-ohjainta ei havaittu,
paina jarrua ja käynnistä uudelleen
93 Sammuta moottori painamalla
painiketta uudelleen / sähköautot
94 Vaihda pysäköintiasentoon
95 Huolla turvatyyny
96 Sähkötoiminen liukuovi ei käytet-
tävissä 98 Sähkötoiminen takaluukku ei
käytettävissä / Sähkötoiminen
takaluukku ei toimi
99 Jalankulkijoiden suojausjärjes-
telmä pois käytöstä
120 Vähennä alamäkihidastimen
nopeutta
145 Tuulilasin pesuneste vähissä
–
lisää nestettä
151 Paina kytkintä moottorin
käynnistämiseksi
173 Jokapyöräveto pois käytöstä
174 Akun varaus vähäinen
258 Pysäköintitutka pois päältä
Varoitussummerit
Vain yksi varoitusääni kuuluu
kerrallaan.
Kiinnittämättömien turvavöiden
varoitusäänellä on etusija suhteessa
kaikkiin muihin varoitusääniin.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
78 Mittarit ja käyttölaitteet
Moottorin käynnistämisen
yhteydessä tai ajon aikana
.Jos turvavyötä ei ole kiinnitetty.
. Jos jokin ovi tai takaluukku ei ole
kunnolla kiinni liikkeelle lähdet-
täessä.
. Jos seisontajarru on kytkettynä
määrätyn nopeuden ylittyessä.
. Jos ohjelmoitu nopeus ylitetään.
. Jos kuljettajan tietokeskukseen
ilmestyy varoitusviesti tai-koodi.
. Jos pysäköintitutka havaitsee
esteen.
. Jos peruutusvaihde on kytketty
ja takakuljetusteline ojennettu.
. Jos automaattisessa lukitusjär-
jestelmässä havaitaan vika.
Kun auto pysäköidään ja / tai
kuljettajan ovi avataan
.Ulkovalojen palaessa.
Autostopin aikana
.Jos kuljettajan ovi avataan.
Pariston jännite
Kun auton akkujännite on vähäinen,
varoitusviesti tai varoituskoodi 174
tulee näkyviin kuljettajan tietokes-
kukseen.
1. Sammuta heti sähköä kulut- tavat laitteet, joita ei tarvita
turvallista ajoa varten, esim.
istuinlämmitys, takaikkunan
lämmitys ja muut tärkeimmät
sähkön kuluttajat.
2. Lataa auton akkua ajamalla jatkuvasti jonkin aikaa tai
käyttämällä latauslaitetta.
Varoitusviesti tai varoituskoodi
poistuu näytöstä, kun moottori on
käynnistetty kaksi kertaa peräkkäin
ilman jännitteen alenemista.
Jos auton akkua ei voi ladata,
korjauta syyn aiheuttaja korjaamolla.
Auton räätälöinti
Auton toimintoja voidaan räätälöidä
muuttamalla asetuksia Infotain-
ment-näytössä.
Auton varustelusta riippuen jotkut
alla olevista toiminnoista eivät ehkä
ole käytettävissä.
Paina MENU (Valikko) -painiketta
sytytysvirran ollessa kytkettynä ja
infotainment-järjestelmän
aktivoituna.
Asetusvalikot näkyvät näytössä.
Vaihda asetusvalikkoa kiertämällä
MENU (Valikko) -säädintä.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Mittarit ja käyttölaitteet 79
Valitse asetusvalikko painamalla
MENU(Valikko) -painiketta.
Sulje tai palaa edelliseen painamalla
BACK (Edellinen) -painiketta.
Valitse "Auton asetukset".
Auton asetukset
. Pysäköintitutka / esteen
tunnistus
Pysäköintitutka: Ultraäänitunnis-
timien käyttöönotto tai poista-
minen käytöstä.
. Mukavuusasetukset
Merkkiäänen voimakkuus: Muuta
merkkiäänen äänenvoimak-
kuutta.
Kuljettajan tekemä räätälöinti:
Räätälöinnin ottaminen käyttöön
tai poistaminen käytöstä.
Automaattinen takalasin
pyyhintä peruutettaessa: Kytke
takalasin pyyhintä peruutet-
taessa päälle tai pois. .
Kieli
Valitse Language (Kieli) -valikko-
kohta.
Selaa listaa ja valitse haluamasi
kieli.
. Ulkovalaistus
Ulkovalot lukituksen avauksen
yhteydessä: Kytke sisääntulo-
valot päälle tai pois.
Kesto autosta poistuttaessa:
Kytke poistumisvalot päälle tai
pois ja muuta valaistuksen
kestoaikaa. .
Estä oven lukitus oven ollessa
auki: Kytke kuljettajan oven
lukitus oven ollessa auki päälle
tai pois.
Jos se kytketään pois, lukitusvii-
vevalikko on käytettävissä.
Viivästetty ovilukitus: Kytke
viivästetty ovilukitus päälle
tai pois.
Painettaessa keskuslukituskyt-
kintä kuuluu kolme merkkiääntä
lukitusviiveen merkiksi. Tämä
toiminto viivästyttää ovien
lukitusta viisi sekuntia viimeisen
oven sulkemisen jälkeen.
