OPEL KARL 2015.75 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2015.75, Model line: KARL, Model: OPEL KARL 2015.75Pages: 227, veľkosť PDF: 5.28 MB
Page 11 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
10 Stručný prehľad
1. Elektricky ovládané okná nastrane Elektricky ovládané
okná 027.
Centrálne zamykanie na strane
Centrálne zamykanie 020.
2. Vonkajšie zrkadlá na strane Vyduté spätné zrkadlá 026.
3. Tempomat, obmedzovač rýchlosti na strane Systémy
asistenta vodiča 0152.
Vyhrievaný volant na strane
Vyhrievaný volant 061.
4. Ukazovatele smeru a zmeny jazdného pruhu, svetelný
klaksón, stretávacie svetlá a
diaľkové svetlá na strane
Ukazovatele smeru a zmeny
jazdného pruhu 088.
Osvetlenie pre vystúpenie z
vozidla na strane Osvetlenie
pre vystúpenie z vozidla 091.
Parkovacie svetlá na strane
Parkovacie svetlá 089.
5. Bočné vetracie otvory na strane Pevné vetracie
otvory 0136. 6. Prístroje na strane
Nastavenie
volantu 060.
7. Informačné centrum vodiča na strane DIC (Driver Information
Center (Informačné centrum
vodiča)) 075.
8. Ovládacie prvky na volante na strane Ovládacie prvky na
volante 060.
9. Stierač čelného skla, systém ostrekovačov čelného skla,
zadný stierač, systém ostreko-
vačov zadného skla na strane
Stierače čelného skla/
ostrekovače 062.
10. Centrálne vetracie otvory na strane Nastaviteľné vetracie
otvory 0136.
11. Výstražné svetlá na strane Výstražné svetlá 087.
12. Informačný displej na strane Prehľad 094.
13. Informačný systém na strane Prevádzka 0100. 14. Odkladacia schránka v
palubnej doske na strane
Odkladacia schránka v
palubnej doske 052.
15. Klimatizácia na strane Elektronicky riadená
klimatizácia 0132.
16. Páka voliča, mechanická prevodovka na strane
Mechanická prevodovka 0145.
17. Parkovacia brzda na strane Parkovacia brzda 0146.
18. Spínač zapaľovania so
zámkom riadenia na strane
Polohy spínača
zapaľovania 0139.
19. Klaksón na strane Klaksón 061.
Airbag vodiča na strane
Systém airbagov 038.
20. Nastavenie volantu na strane Nastavenie volantu 060.
21. Páčka pre uvoľnenie kapoty motora na strane
Kapota 0161.
22. Poistková skriňa na strane Poistky 0173.
Page 12 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Stručný prehľad 11
23. Systém kontroly trakcie nastrane Systém regulácie
preklzu (TCS) 0147.
Systém stop-štart na strane
Systém stop-štart 0141.
Mestský režim na strane
Elektronické riadenie stability
(ESC) 0148.
Upozornenie na opustenie
jazdného pruhu na strane
Upozornenie na opustenie
jazdného pruhu (LDW) 0155.
24. Spínač svetiel,
Nastavenie sklonu svetlometov,
Predné svetlá do hmly,
Zadné svetlo do hmly,
Osvetlenie prístrojovej dosky
na strane Ovládacie prvky

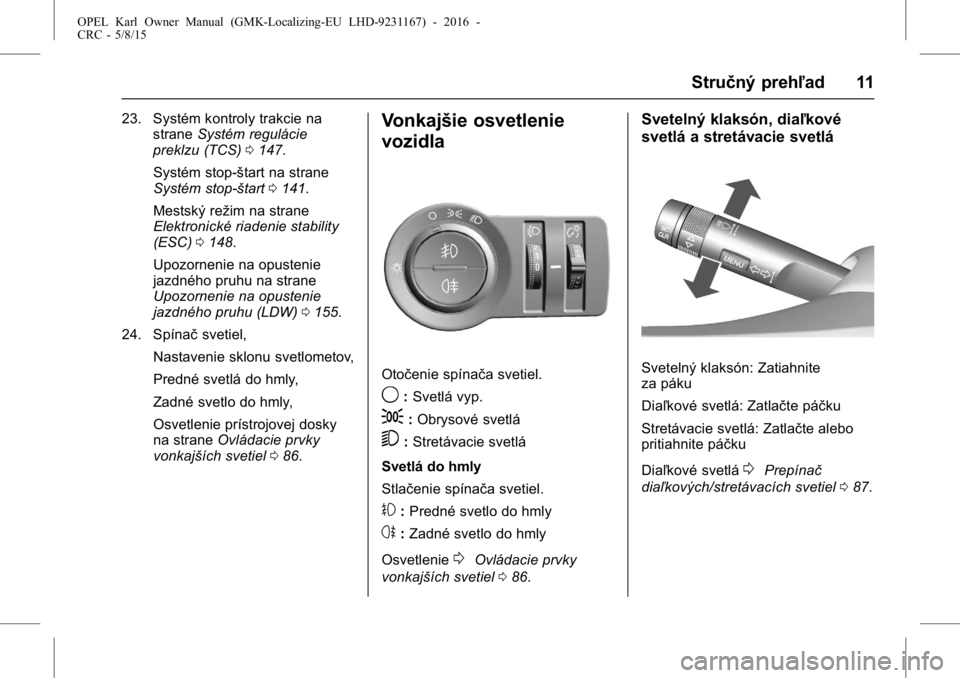

vonkajších svetiel 086.Vonkajšie osvetlenie
vozidla
Otočenie spínača svetiel.
9:Svetlá vyp.
;:Obrysové svetlá
5:Stretávacie svetlá
Svetlá do hmly
Stlačenie spínača svetiel.
#: Predné svetlo do hmly
s:Zadné svetlo do hmly
Osvetlenie
0Ovládacie prvky
vonkajších svetiel 086.
Svetelný klaksón, diaľkové
svetlá a stretávacie svetlá
Svetelný klaksón: Zatiahnite
za páku
Diaľkové svetlá: Zatlačte páčku
Stretávacie svetlá: Zatlačte alebo
pritiahnite páčku
Diaľkové svetlá
0Prepínač
diaľkových/stretávacích svetiel 087.
Page 13 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
12 Stručný prehľad

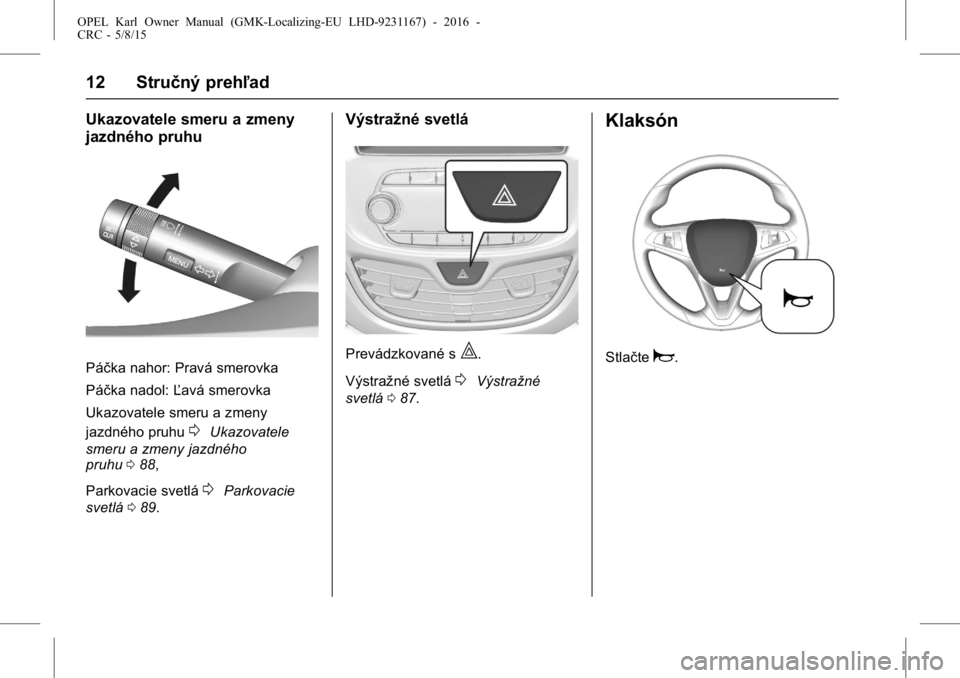

Ukazovatele smeru a zmeny
jazdného pruhu
Páčka nahor: Pravá smerovka
Páčka nadol:Ľavá smerovka
Ukazovatele smeru a zmeny
jazdného pruhu
0Ukazovatele
smeru a zmeny jazdného
pruhu 088,
Parkovacie svetlá
0Parkovacie
svetlá 089.
Výstražné svetlá
Prevádzkované s|.
Výstražné svetlá
0Výstražné
svetlá 087.
Klaksón
Stlačtea.
Page 14 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Stručný prehľad 13

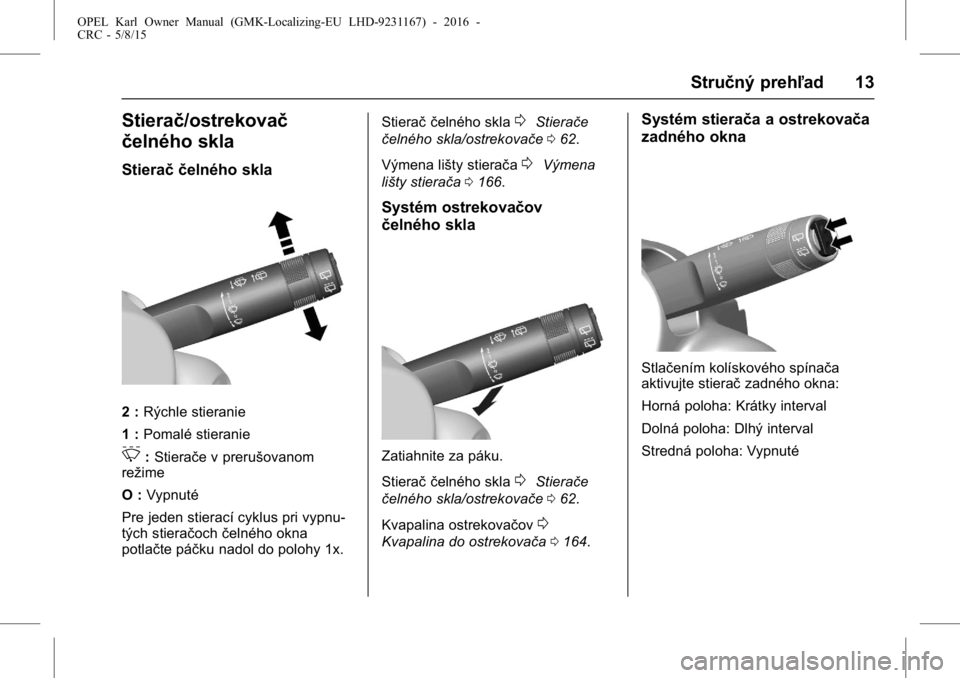

Stierač/ostrekovač
čelného skla
Stierač čelného skla
2 :Rýchle stieranie
1 : Pomalé stieranie
3:Stierače v prerušovanom
režime
O : Vypnuté
Pre jeden stierací cyklus pri vypnu-
tých stieračoch čelného okna
potlačte páčku nadol do polohy 1x. Stierač čelného skla
0Stierače
čelného skla/ostrekovače 062.
Výmena lišty stierača
0Výmena
lišty stierača 0166.
Systém ostrekovačov
čelného skla
Zatiahnite za páku.
Stierač čelného skla
0Stierače
čelného skla/ostrekovače 062.
Kvapalina ostrekovačov
0
Kvapalina do ostrekovača 0164.
Systém stierača a ostrekovača
zadného okna
Stlačením kolískového spínača
aktivujte stierač zadného okna:
Horná poloha: Krátky interval
Dolná poloha: Dlhý interval
Stredná poloha: Vypnuté
Page 15 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
14 Stručný prehľad

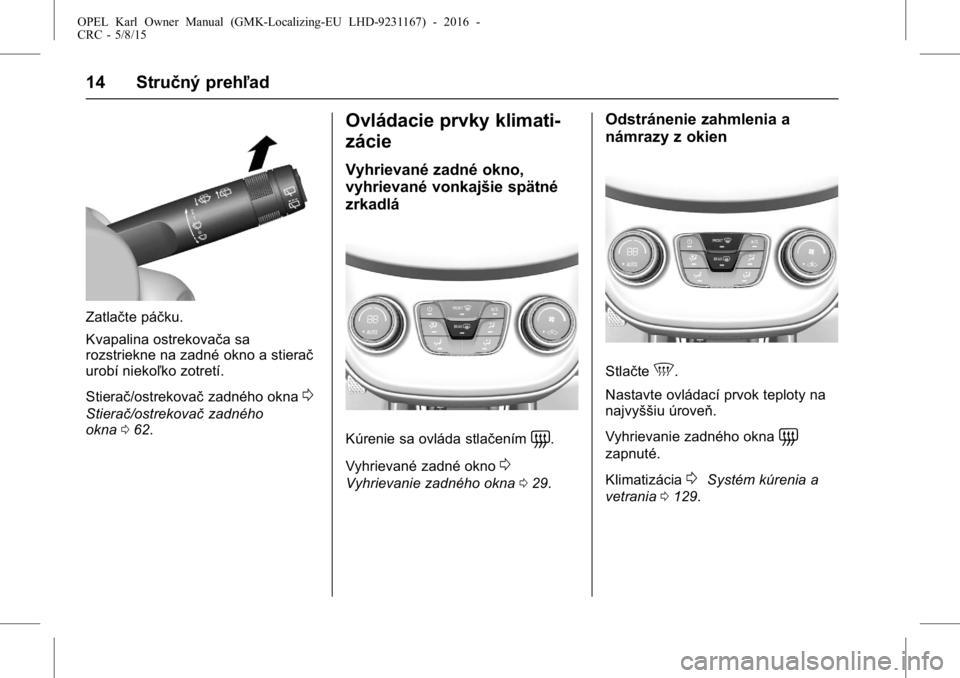

Zatlačte páčku.
Kvapalina ostrekovača sa
rozstriekne na zadné okno a stierač
urobí niekoľko zotretí.
Stierač/ostrekovačzadného okna
0
Stierač/ostrekovačzadného
okna 062.
Ovládacie prvky klimati-
zácie
Vyhrievané zadné okno,
vyhrievané vonkajšie spätné
zrkadlá
Kúrenie sa ovláda stlačením=.
Vyhrievané zadné okno
0
Vyhrievanie zadného okna 029.
Odstránenie zahmlenia a
námrazy z okien
Stlačte5.
Nastavte ovládací prvok teploty na
najvyššiu úroveň.
Vyhrievanie zadného okna
=
zapnuté.
Klimatizácia
0Systém kúrenia a
vetrania 0129.
Page 16 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Stručný prehľad 15

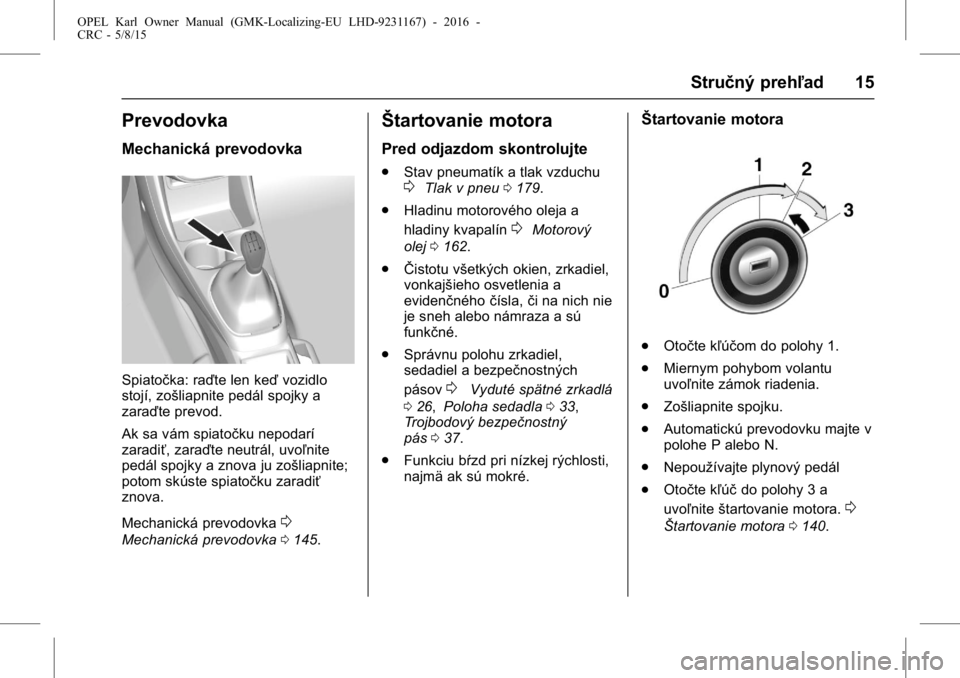

Prevodovka
Mechanická prevodovka
Spiatočka: raďte len keďvozidlo
stojí, zošliapnite pedál spojky a
zaraďte prevod.
Ak sa vám spiatočku nepodarí
zaradiť, zaraďte neutrál, uvoľnite
pedál spojky a znova ju zošliapnite;
potom skúste spiatočku zaradiť
znova.
Mechanická prevodovka
0
Mechanická prevodovka 0145.
Štartovanie motora
Pred odjazdom skontrolujte
.
Stav pneumatík a tlak vzduchu
0Tlak v pneu 0179.
. Hladinu motorového oleja a
hladiny kvapalín
0Motorový
olej 0162.
. ŜŦistotu všetkých okien, zrkadiel,
vonkajšieho osvetlenia a
evidenčného čísla,či na nich nie
je sneh alebo námraza a sú
funkčné.
. Správnu polohu zrkadiel,
sedadiel a bezpečnostných
pásov
0Vyduté spätné zrkadlá
0 26, Poloha sedadla 033,
Trojbodový bezpečnostný
pás 037.
. Funkciu bŕzd pri nízkej rýchlosti,
najmä ak sú mokré.
Štartovanie motora
.
Otočte kľúčom do polohy 1.
. Miernym pohybom volantu
uvoľnite zámok riadenia.
. Zošliapnite spojku.
. Automatickú prevodovku majte v
polohe P alebo N.
. Nepoužívajte plynový pedál
. Otočte kľúč do polohy 3 a
uvoľnite štartovanie motora.
0
Štartovanie motora 0140.
Page 17 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
16 Stručný prehľad
Systém Stop-Štart
Ak má vozidlo nízku rýchlosť, alebo
ak stojí a sú splnené určité
podmienky, nasledujúcim postupom
aktivujte funkciu Autostop:
.Zošliapnite pedál spojky
. Nastavte páku voliča na neutrál
. Uvoľnite pedál spojky
Funkciu Autostop signalizuje ručička
v polohe AUTOSTOP na
otáčkomere.
Ak chcete opäť naštartovaťmotor,
zošliapnite pedál spojky. Systém Stop-Štart
0Systém
stop-štart 0141.
Parkovanie
{Varovanie
.
Neparkujte vozidlo na ľahko
horľavom povrchu. Vysoká
teplota výfukového systému
môže spôsobiť vzplanutie
povrchu.
. Parkovaciu brzdu vždy
zatiahnite pevne. Približne
na jednu sekundu potiahnite
spínač
Y.
. Vypnite motor.
(pokračovanie)
Varovanie (pokračovanie)
.Pred vytiahnutím zapaľova-
cieho kľúča na rovnom
povrchu alebo stúpajúcom
svahu najskôr zaraďte prvý
prevodový stupeň alebo
posuňte páku voliča do
polohy P. Na svahu smerom
nahor natočte predné kolesá
smerom od obrubníka.
Ak je vozidlo na svahu
smerom nadol, pred
vypnutím zapaľovania
zaraďte spiatočku alebo
posuňte páku voliča do
polohy P. Natočte predné
kolesá smerom k obrubníku.
. Vyberte kľúč zapaľovania.
Otočte volantom, až kým sa
nezamkne zámok riadenia.
Pri vozidlách s automa-
tickou prevodovkou je
možné vytiahnuť kľúčzo
spínacej skrinky len v
prípade, že je voliaca páka
v polohe P.
Page 18 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Stručný prehľad 17
.Zatvorte okná.
. Zamknite vozidlo stlačením
Qna
rádiovom diaľkovom ovládači.
. Aktivujte poplašný systém proti
odcudzeniu
0Poplašný systém
proti odcudzeniu 024.
. Ventilátor chladenia motora
môže bežať po vypnutí motora
0
Recyklácia vozidla po uplynutí
dobyživotnosti 0161.
. Po používaní motora vo
vysokých rýchlostiach alebo pri
vysokom zaťažení nechajte
motor bežať na krátku dobu pri
nízkom zaťažení alebo v neutráli
na pribl.
30 sekúnd pred tým, než ho
vypnete, čím sa chráni turbodú-
chadlo.
Kľúče, zámky
0Kľúče 018,
Dlhodobé odstavenie vozidla
0
Skladovanie vozidla 0160.
Page 19 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
18 Kľúče, dvere, okná
Kľúče, dvere, okná
Kľúče, zámky
Kľúče . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Car Pass . . . . . . . . . . . . . . . . . . . . . . 19
Rádiový diaľkový ovládač. . . . . . 19
Nastavenia uložené v pamäti . . . . . . . . . . . . . . . . . . . . . . . . 20
Centrálne zamykanie . . . . . . . . . . 20
Detské zámkové poistky . . . . . . . 22
Dvere
Batožinový priestor . . . . . . . . . . . . 23
Zabezpečenie vozidla
Poplašný systém proti odcudzeniu . . . . . . . . . . . . . . . . . . . 24
Imobilizér . . . . . . . . . . . . . . . . . . . . . . 25
Vonkajšie zrkadlá
Vyduté zrkadlá . . . . . . . . . . . . . . . . . 26
Elektrické zrkadlá . . . . . . . . . . . . . . 26
Sklápanie zrkadiel . . . . . . . . . . . . . 26
Vyhrievané zrkadlá . . . . . . . . . . . . 26
Vnútorné zrkadlá
Manuálne spätné zrkadlo . . . . . . 27
Okná
Manuálne ovládané okná . . . . . . 27
Elektricky ovládané okná . . . . . . 27
Vyhrievanie zadného okna . . . . . 29
Slnečné clony . . . . . . . . . . . . . . . . . . 29
Strecha
Strešné okno . . . . . . . . . . . . . . . . . . 29
Kľúče, zámky
Kľúče
Náhradné kľúče
ŜŦíslo kľúča je uvedené na odníma-
teľnom štítku.
ŜŦíslo kľúča je nutné oznámiť pri
objednávaní náhradných kľúčov,
keďže tvorí súčasť systému imobi-
lizéra.
Zámky
0Starostlivosť o
exteriér 0197.
Page 20 of 227
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 5/8/15
Kľúče, dvere, okná 19
Kľúčs výklopnou planžetou
Stlačením tlačidla vyklopte planžetu
kľúča.
Pre sklopenie kľúča najprv stlačte
tlačidlo.
Car Pass
Karta vozidla (Car Pass) obsahuje
údaje týkajúce sa bezpečnosti
vozidla, preto ju držte na
bezpečnom mieste.
Ak sa vozidlo prijme do servisnej
dielne, tieto údaje sú potrebné na
vykonanie určitých operácií.
Rádiový diaľkový ovládač
Používa sa na ovládanie:
. centrálne zamykanie
. poplašný systém proti
odcudzeniu
Rádiový diaľkový ovládač má dosah
približne 20 metrov. Môže byt
obmedzený vonkajšími
podmienkami.
Výstražné svetlá potvrdzujú činnosť.
Zaobchádzajte s ním opatrne,
chráňte ho pred vlhkosťou a
vysokými teplotami a nepoužívajte
ho zbytočne.
Porucha
Ak nefunguje rádiový diaľkový
ovládač centrálneho zamykania,
môže to byť z týchto dôvodov:
. Je prekročený dosah,
. Príliš nízke napätie akumulátora,
. ŜŦasté a opakované používanie
diaľkového ovládača v dobe,
keď je mimo dosahu, čo bude
vyžadovať opätovnú synchroni-
záciu,
. Ak opakovaným používaním v
krátkom intervale preťažíte
systém centrálneho zamykania,
automaticky sa krátkodobo
preruší napájanie,
. Rušenie silnejšími rádiovými
vlnami z iných zdrojov.
Odomknutie
0Centrálne
zamykanie 020.
Výmena batérie rádiového
diaľkového ovládača
Vymeňte batériu ihneď po skrátení
prevádzkového rozsahu.
