10 Krátce
1. Elektricky ovládaná okna nastraně Elektricky ovládaná
okna 027.
Systém centrálního zamykání
na straně Systém centrálního
zamykání 020.
2. Vnější zrcátka na straně Vydutá vnější zpětná
zrcátka 026.
3. Tempomat, omezovač rychlosti
na straně Asistenční systémy
pro pomoc řidiči0149.
Vyhřívaný volant na straně
Vyhřívání volantu 061.
4. Ukazatele změny směru jízdy, světelná houkačka, potkávací
světla a dálková světla na
straně Směrová světla a
signály změny jízdního
pruhu 087.
Osvětlení při vystupování na
straně Osvětlení při
vystupování 090.
Parkovací světla na straně
Parkovací světla 088. 5. Boční větrací otvory na straně
Nepohyblivé větrací
otvory 0134.
6. Přístroje na straně Nastavení
polohy volantu 060.
7. Informační centrum řidiče na
straně Informační centrum
řidiče 075.
8. Ovládací prvky na volantu na straně Ovládací prvky na
volantu 060.
9. Stěrače čelního skla, systém
ostřikovačů čelního skla, zadní
stěrač, systém zadního
ostřikovače na straně Stěrače/
ostřikovač čelního okna 062.
10. Prostřední větrací otvory na straně Nastavitelné větrací
otvory 0134.
11. Výstražná světla na straně Výstražná světla 086.
12. Informační displej na straně Přehled 093.
13. Informační systém na straně Provoz 099. 14. Odkládací schránka v palubní
desce na straně Příruční
schránka 053.
15. Systém regulace klimatu na straně Elektronicky řízená
klimatizace 0130.
16. Páka voliče, manuální převodovka na straně Manuální
převodovka 0142.
17. Parkovací brzda na straně Parkovací brzda 0144.
18. Spínací skříňka se zámkem řízení na straně Polohy
spínače zapalování 0137.
19. Houkačka na straně Houkačka 061.
Airbag řidiče na straně Systém
airbagů 038.
20. Nastavení polohy volantu na straně Nastavení polohy
volantu 060.
21. Páčka k uvolnění kapoty na straně Kapota 0159.
22. Schránka s pojistkami na straně Pojistky 0171.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Krátce 11
23. Systém kontroly trakce nastraně Systém kontroly trakce
(TCS) 0145.
Systém stop-start pro motor na
straně Funkce systému
stop-start 0139.
Režim City na straně
Elektronické řízení stability
(ESC) 0146.
Varování o opuštění jízdního
pruhu na straně Varování o
opuštění jízdního pruhu
(LDW) 0152.
24. Spínač světel,
Nastavení sklonu světlometů,
Přední světla do mlhy,
Zadní světlo do mlhy,
Osvětlení přístroje na straně

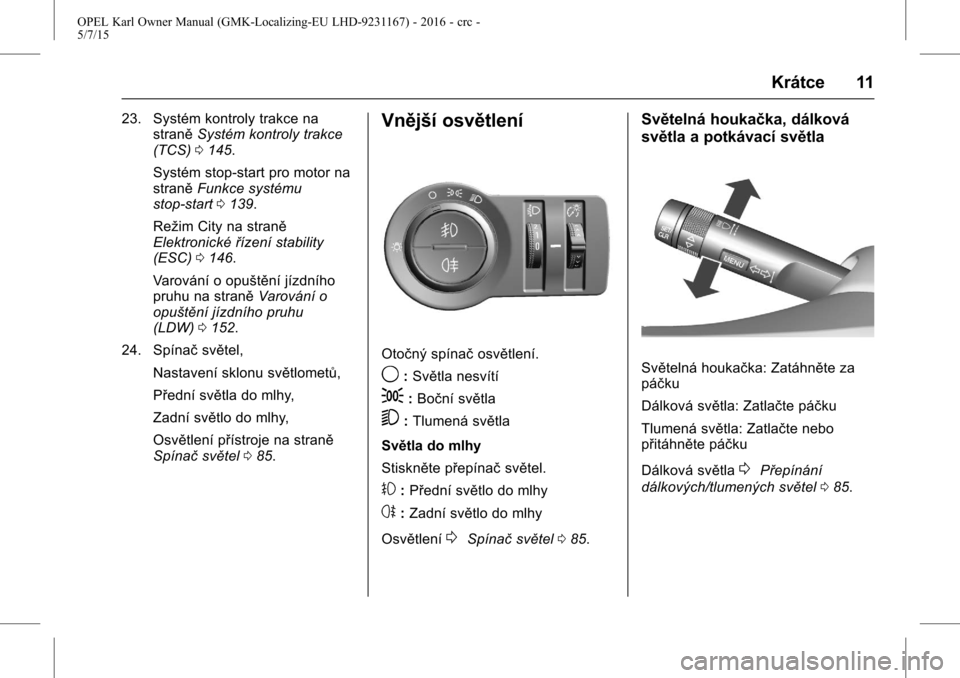

Spínač světel085.Vnější osvětlení
Otočný spínač osvětlení.
9:Světla nesvítí
;:Boční světla
5:Tlumená světla
Světla do mlhy
Stiskněte přepínač světel.
#:Přední světlo do mlhy
s:Zadní světlo do mlhy
Osvětlení
0Spínač světel085.
Světelná houkačka, dálková
světla a potkávací světla
Světelná houkačka: Zatáhněte za
páčku
Dálková světla: Zatlačte páčku
Tlumená světla: Zatlačte nebo
přitáhněte páčku
Dálková světla
0Přepínání
dálkových/tlumených světel 085.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
12 Krátce

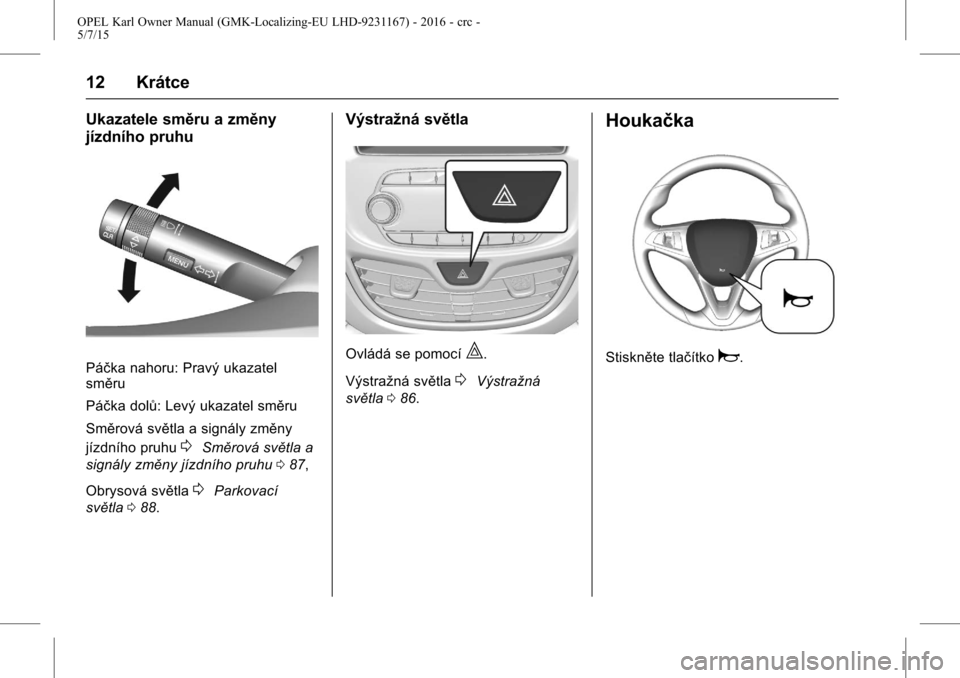

Ukazatele směru a změny
jízdního pruhu
Páčka nahoru: Pravý ukazatel
směru
Páčka dolů: Levý ukazatel směru
Směrová světla a signály změny
jízdního pruhu
0Směrová světla a
signály změny jízdního pruhu 087,
Obrysová světla
0Parkovací
světla 088.
Výstražná světla
Ovládá se pomocí|.
Výstražná světla
0Výstražná
světla 086.
Houkačka
Stiskněte tlačítkoa.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Krátce 13

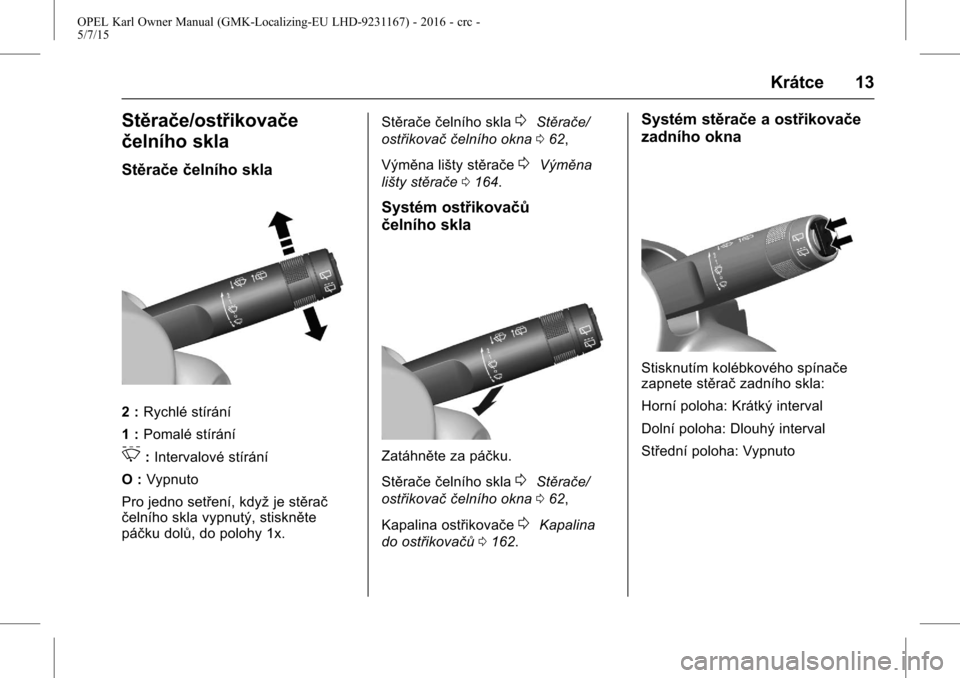

Stěrače/ostřikovače
čelního skla
Stěračečelního skla
2 :Rychlé stírání
1 : Pomalé stírání
3:Intervalové stírání
O : Vypnuto
Pro jedno setření, když je stěrač
čelního skla vypnutý, stiskněte
páčku dolů, do polohy 1x. Stěrače
čelního skla
0Stěrače/
ostřikovač čelního okna 062,
Výměna lišty stěrače
0Výměna
lišty stěrače 0164.
Systém ostřikovačů
čelního skla
Zatáhněte za páčku.
Stěrače čelního skla
0Stěrače/
ostřikovač čelního okna 062,
Kapalina ostřikovače
0Kapalina
do ostřikovačů 0162.
Systém stěrače a ostřikovače
zadního okna
Stisknutím kolébkového spínače
zapnete stěrač zadního skla:
Horní poloha: Krátký interval
Dolní poloha: Dlouhý interval
Střední poloha: Vypnuto

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
14 Krátce

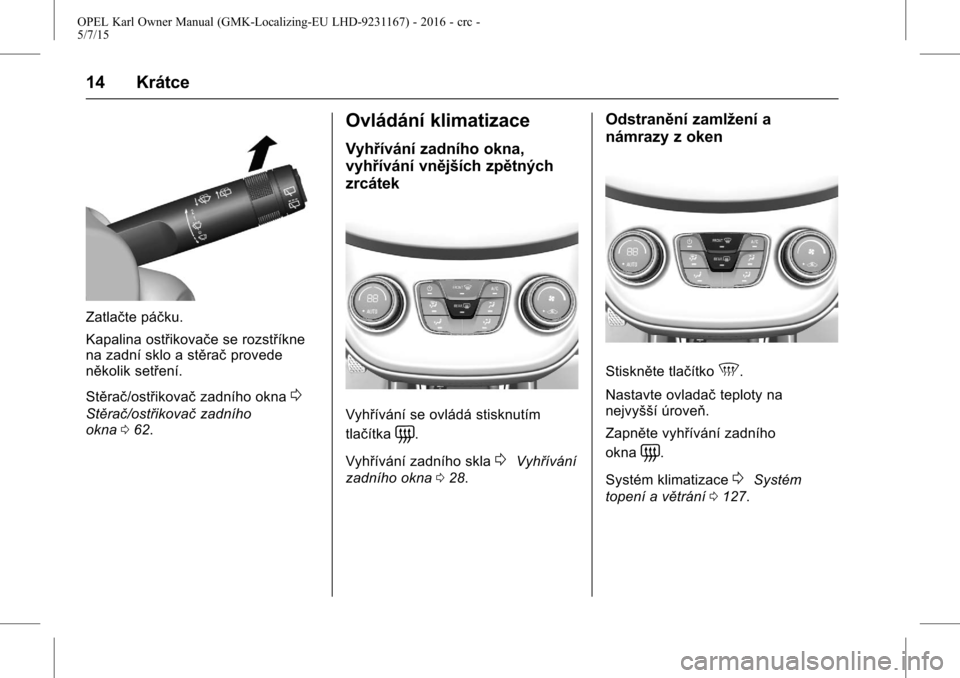

Zatlačte páčku.
Kapalina ostřikovače se rozstříkne
na zadní sklo a stěračprovede
několik setření.
Stěrač/ostřikovač zadního okna
0
Stěrač/ostřikovačzadního
okna 062.
Ovládání klimatizace
Vyhřívání zadního okna,
vyhřívání vnějších zpětných
zrcátek
Vyhřívání se ovládá stisknutím
tlačítka
=.
Vyhřívání zadního skla
0Vyhřívání
zadního okna 028.
Odstranění zamlžení a
námrazy z oken
Stiskněte tlačítko5.
Nastavte ovladač teploty na
nejvyšší úroveň.
Zapněte vyhřívání zadního
okna
=.
Systém klimatizace
0Systém
topení a větrání 0127.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Krátce 15

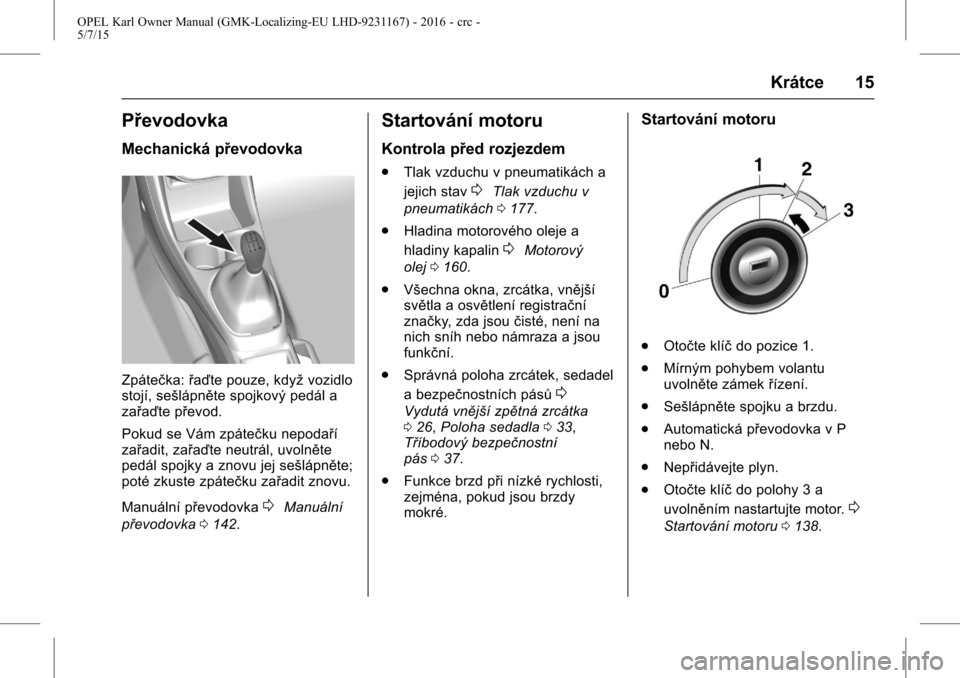

Převodovka
Mechanická převodovka
Zpátečka:řaďte pouze, když vozidlo
stojí, sešlápněte spojkový pedál a
zařaďte převod.
Pokud se Vám zpátečku nepodaří
zařadit, zařaďte neutrál, uvolněte
pedál spojky a znovu jej sešlápněte;
poté zkuste zpátečku zařadit znovu.
Manuální převodovka
0Manuální
převodovka 0142.
Startování motoru
Kontrola před rozjezdem
.
Tlak vzduchu v pneumatikách a
jejich stav
0Tlak vzduchu v
pneumatikách 0177.
. Hladina motorového oleje a
hladiny kapalin
0Motorový
olej 0160.
. Všechna okna, zrcátka, vnější
světla a osvětlení registrační
značky, zda jsou čisté, není na
nich sníh nebo námraza a jsou
funkční.
. Správná poloha zrcátek, sedadel
a bezpečnostních pásů
0
Vydutá vnější zpětná zrcátka
026, Poloha sedadla 033,
Tříbodový bezpečnostní
pás 037.
. Funkce brzd při nízké rychlosti,
zejména, pokud jsou brzdy
mokré.
Startování motoru
.Otočte klíč do pozice 1.
. Mírným pohybem volantu
uvolněte zámek řízení.
. Sešlápněte spojku a brzdu.
. Automatická převodovka v P
nebo N.
. Nepřidávejte plyn.
. Otočte klíč do polohy 3 a
uvolněním nastartujte motor.
0
Startování motoru 0138.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
16 Krátce
Systém Stop–start
Pokud se vozidlo pohybuje pomalou
rychlostí nebo stojí a jsou splněny
jisté podmínky, aktivujte Autostop
následujícím způsobem:
.sešlápněte spojkový pedál
. zařaďte pákou neutrál
. uvolněte spojkový pedál
Režim Autostop poznáte podle
ručičky v poloze AUTOSTOP na
otáčkoměru.
Pokud chcete motor znovu
nastartovat, opět sešlápněte
spojkový pedál. Systém Stop-start
0Funkce
systému stop-start 0139.
Parkování
{Varování
.
Neparkujte vozidlo v místě,
kde může dojít ke
snadnému vznícení. Vysoká
teplota výfukového systému
může způsobit vzplanutí
povrchu.
. Vždy použijte ruční brzdu.
Potáhněte spínač
Yna
cca jednu sekundu.
. Vypnutí motoru.
(Pokračování)
Varování
(Pokračování)
. Na rovině nebo ve svahu
směrem nahoru zařaďte
první převodový stupeň
nebo nastavte páku voliče
do polohy P a až potom
vytáhněte klíč ze
zapalování. Ve svahu
směrem nahoru natočte
přední kola směrem od
obrubníku.
Pokud vozidlo je ve svahu
směrem dolů, před vyjmutím
klíče zapalování zařaďte
zpětný chod nebo uveďte
volicí páku do polohy P.
Natočte přední kola směrem
k obrubníku.
. Vyjměte klíč zapalování.
Otáčejte volantem dokud
neucítíte, že se zamknul
zámek řízení.
U vozidel s automatickou
převodovkou je možné
vyjmout klíč ze spínací
skříňky pouze v případě, že
je páka voliče v poloze P.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Krátce 17
.Zavřete okna.
. Vozidlo uzamkněte pomocí
Qna
rádiovém dálkovém ovladači.
. Zapněte systém alarmu
0
Systém alarmu 024.
. Ventilátor chlazení motoru může
běžet i po vypnutí motoru
0
Recyklace vozidla po ukončení
jeho životnosti 0159.
. Abyste chránili turbodmychadlo,
po jízdě vysokou rychlostí nebo
při velkém zatížení motoru
nechejte motor běžet při nízkém
zatížení nebo na volnoběh cca.
30 sekund a až potom motor
vypněte.
Klíče, zámky
0Klíče 018,
dlouhodobé odstavení vozidla
0
Skladování vozidla 0158.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
18 Klíčky, dveře a okna
Klíčky, dveře
a okna
Klíčky a zámky
Klíče . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Car Pass . . . . . . . . . . . . . . . . . . . . . . 19
Rádiový dálkový ovladač. . . . . . 19
Nastavení uložená v paměti . . . 20
Systém centrálního zamykání . . . . . . . . . . . . . . . . . . . . . 20
Pojistky zámků . . . . . . . . . . . . . . . . 22
Dveře
Zavazadlový prostor . . . . . . . . . . . 23
Zabezpečení vozidla
Systém alarmu . . . . . . . . . . . . . . . . . 24
Imobilizér . . . . . . . . . . . . . . . . . . . . . . 25
Vnější zrcátka
Vypouklé zrcátko . . . . . . . . . . . . . . 26
Elektricky nastavitelná
zrcátka . . . . . . . . . . . . . . . . . . . . . . . 26
Sklopná zrcátka . . . . . . . . . . . . . . . 26
Vyhřívaná zrcátka . . . . . . . . . . . . . 26
Vnitřní zrcátka
Ruční ovládání zpětného zrcátka . . . . . . . . . . . . . . . . . . . . . . . 27
Okna
Manuálně ovládaná okna . . . . . . 27
Elektricky ovládaná okna . . . . . . 27
Vyhřívání zadního okna . . . . . . . . 28
Sluneční clony . . . . . . . . . . . . . . . . . 29
Střecha
Střešní okno . . . . . . . . . . . . . . . . . . . 29
Klíčky a zámky
Klíče
Výměna klíčů
ŜŦíslo klíče je uvedené na
odnímatelném štítku.
ŜŦíslo klíče je nutné sdělit při
objednávání náhradních klíčů,
jelikož je součástí systému
imobilizéru.
Zámky
0Péče o exteriér 0194.
Klíč s výklopnou planžetou
Stisknutím tlačítka vyklopíte
planžetu klíče.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
5/7/15
Klíčky, dveře a okna 19
Pro sklopení klíče nejprve stiskněte
tlačítko.
Car Pass
Karta vozidla (Car Pass) obsahuje
údaje o vozidle související se
zabezpečením a měla by být proto
skladována na bezpečném místě.
Pokud je vozidlo přijato do servisní
dílny, jsou tyto údaje o vozidle
vyžadovány k provedení určitých
úkonů.
Rádiový dálkový ovladač
Můžete jej použít k ovládání:
.systému centrálního zamykání
. systému alarmu
Rádiové dálkové ovládání má dosah
cca 20 metrů. Provozní dosah může
být omezen vnějšími vlivy.
Výstražná světla potvrzují činnost.
Zacházejte s ním s péčí, chraňte jej
před vlhkostí a vysokými teplotami a
nepoužívejte jej zbytečně.
Porucha
Pokud nefunguje rádiové dálkové
ovládání centrálního zamykání,
může to být z těchto důvodů:
. Je překročen dosah,
. Příliš nízké napětí baterie,
. ŜŦasté, opakované používání
dálkového ovladače v době, kdy
je mimo dosah, což bude
vyžadovat opětovnou
synchronizaci,
. Pokud opakovaným používáním
v krátkém intervalu přetížíte
systém centrálního zamykání,
krátkodobě se přeruší napájení, .
Rádiové vlny dálkového
ovladače jsou rušeny jiným
zdrojem.
Odemknutí
0Systém centrálního
zamykání 020.
Výměna baterie rádiového
dálkového ovladače
Vyměňte baterii, jakmile se zkrátí
provozní dosah.
Baterie nepatří do domácího
odpadu. Musejí se nechat
zlikvidovat v příslušné recyklační
sběrně.
